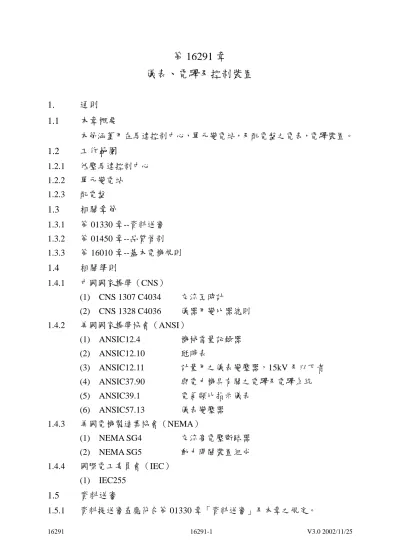

16291 16291-1 V3.0 2002/11/25
第 16291 章
儀表、電驛及控制裝置
1. 通則 1.1 本章概要
本節涵蓋用在馬達控制中心，單元變電站，及配電盤之電表，電驛裝置。
1.2 工作範圍
1.2.1 低壓馬達控制中心 1.2.2 單元變電站
1.2.3 配電盤 1.3 相關章節
1.3.1 第 01330 章--資料送審 1.3.2 第 01450 章--品質管制 1.3.3 第 16010 章--基本電機規則 1.4 相關準則
1.4.1 中國國家標準（CNS）
(1) CNS 1307 C4034 交流瓦時計
(2) CNS 1328 C4036 儀器用變比器總則 1.4.2 美國國家標準協會（ANSI）
(1) ANSIC12.4 機械需量記錄器 (2) ANSIC12.10 瓩時表
(3) ANSIC12.11 計量用之儀表變壓器，15kV 及以下者 (4) ANSIC37.90 與電力機具有關之電驛及電驛系統 (5) ANSIC39.1 電氣類比指示儀表
(6) ANSIC57.13 儀表變壓器 1.4.3 美國電機製造業協會（NEMA）
(1) NEMA SG4 交流高電壓斷路器 (2) NEMA SG5 動力開關裝置組成 1.4.4 國際電工委員會（IEC）
(1) IEC255 1.5 資料送審
1.5.1 資料提送審查應符合第 01330 章「資料送審」及本章之規定。
16291 16291-2 V3.0 2002/11/25
1.5.2 相關產品之廠商型錄及接線圖。
1.6 品質保證
1.6.1 遵從第 01450 章「品質保證」以及本節之規定。
1.6.2 製造廠標準：所有儀表，計器及保護電驛，應依製造廠之標準檢查程序 做工廠檢查，電驛設計之校正。
1.7 運送、儲存及處理
1.7.1 交運之產品應有妥善的包裝，以免運送過程中造成損壞或變形，產品及 包裝應有清楚的標識以便辨識廠商名稱，產品、產地或組件的編號及型 式。
1.7.2 承包商須以防止損壞的方式管理產品。
1.8 保固
1.8.1 承包商對本工程所用器材、設備之功能，除另有規定者，應自驗收合格 日起保固一年。
1.8.2 承包商應於工程驗收合格日後一週內出具保固保證書，由工程司核存；
在保固期間，如因器材、設備或施工不良而發生故障、漏電或損壞等情 事，承包商應即免費修復或依規範所訂規格另行更換新品。
2. 產品
2.1 設計與製造
2.1.1 電表，電驛，須按相關規定製造。
2.1.2 控制及選擇開關，表計，電驛，其他裝置及所有儀表，除採熱偶連接及 同軸電路者外，均應用螺絲式接頭、NEMA 規定之適用接頭。
2.1.3 斷路器控制開關應有瞬時型“閉合”及“跳脫”選擇，附有紅色及綠色指示 燈。
2.2 材料
2.2.1 儀表變比器
(1) 儀表變比器應為樹脂模鑄式。比流器應依需要為繞線式或貫通式，
用於瓩時計及乏時計時。比壓器在連接應有一次側熔絲。
(2) 比流器（CT）絕緣應按斷路器或系統全電壓時之額定值規定。其熱 效應及機械強度應符合斷路器或系統短路容量之強度。設備本身須 附簡單之裝置，可輕易將 CT 二次線圈短路之。比流器之安排應使 電纜可在比流器上結線。
16291 16291-3 V3.0 2002/11/25
2.2.2 控制電源變壓器
控制電源變壓器應為單相或三相如設計圖說，真空浸漬，樹脂模鑄加 封，乾式供應 110V 電源。
2.2.3 多功能集合式電表(V A KW KVA KWH KVARH PF HZ)
(1) 電表應為 LCD 顯示微電腦可程式綜合一體型設計且為系統保護專 用型不必再裝設任何電壓或電流轉換器即可達成此功能。
(2) 系統 3P3W 及 3P4W 可共用。
(3) 附 RS485/設定上限保護。
(4) 保護等級 IP54/耐壓 2.5KV/通信速率 19200bps 2.2.4 保護電驛
一次側保護電驛應按所示保護需要，裝設所有輔助變壓器及電驛，電驛 應依設計圖說適合 110V AC 或 DC 5A 電路，數位式多功能電驛，並應 具備自我監視及診斷之功能，並具有試驗裝置。試驗裝置可用多極之試 驗插頭接變比器或用外界電源試驗。此電驛盒應為半嵌入盤面式，矩 形，背面連接，盤面防塵型。
(1) 過電流電驛（50/51）（50/51N）
A. 具有短延時性、長延時性、定時性、反延時性、超反時性、極度 反時性特性曲線。
B. 附延時標置，可供保護協調設定用。
C. 適合三相過電流或接地保護用。
D. 附二組以輔助接點，接點連續額定容量應為 125VDC 5A。
E. 微處理式電驛應具有 LCD+LED 顯示器，可供顯示設定值，系統 電流量測值，故障記錄值，並具有資訊綱路通訊(RS-485)之能力。
F. 微處理式之工作電源 110VAC。
G.附瞬時元件。
(2) 過電壓/低電壓電驛（59）（27）
A. 適合三相電源過電壓保護，低電壓保護接地過電壓保護之用。
B. 附延時標置，可供保護協調設定用。
C. 附二組以上輔助接點，接點連續額定容量應為 125VDC 5A。
D.微處理式電驛應具有 LCD+LED 顯示器，可供顯示設定值，系統 電壓量測值，故障記錄值。
E.微處理式之工作電源應 110VAC。
16291 16291-4 V3.0 2002/11/25
2.3 工廠品質管制
2.3.1 製造廠標準︰所有儀表，計器及保護電驛，應依製造廠之標準檢查程序 做工廠檢查，電驛設定之校正。
3. 施工 3.1 安裝
全部安裝工作應依[製造廠標準]之規定辦理。
3.2 現場試驗
設備安裝後，應做現場試驗、證明該所有儀表、電驛及控制開關等之功 能符合規範及設計圖說規定之運轉需求。
4. 計量與計價 4.1 計量
依契約有關項目以契約數量計價，備品數量予以計價。
4.2 計價
4.2.1 契約有關項目以契約數量計價，備品數量予以計價。
4.2.2 單價已包括所需之一切人工、材料、機具、設備、動力、運輸、測試及 其他為完成本工作所需之費用在內。
〈本章結束〉
