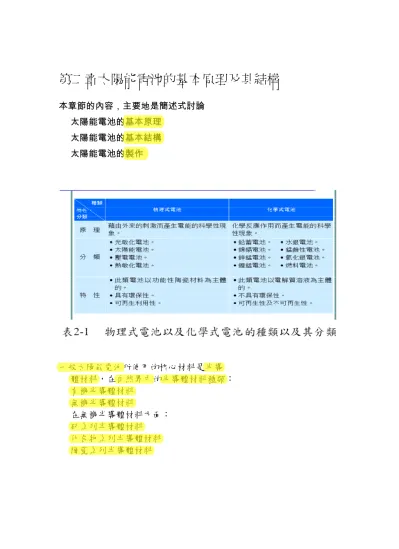

第二章太陽能電池的基本原理及其結構
本章節的內容,主要地是簡述式討論 太陽能電池的基本原理
太陽能電池的基本結構 太陽能電池的製作
一般太陽能電池所使用的核心材料是半導 體材料,在自然界中的半導體材料種類:
有機半導體材料 無機半導體材料
在無機半導體材料方面:
矽系列半導體材料 化合物系列半導體材料 陶瓷系列半導體材料
在矽材料之中摻雜第五族的元素於其內,則所形成的半導體是帶有較 多電子的n型半導體
倘若摻雜第三族的元素於其內,則所形成的半導體是帶有較多電洞的 p型半導體
當p型半導體以及n型半導體接合在一起的時候,因為兩端的自由電子 以及電洞濃度不同而產生擴散現象,p型半導體中的電洞濃度較高的,
而向n型半導體方面擴散
太陽電池元件以及發光二極體元件,均是含有兩個電極的二端子型元件 太陽電池元件是光電效應
發光二極體元件是電光效應
太陽能電池元件的理想電流電壓 (I-V)特性,可表示為:
此一公式所繪製的曲線,分布於直角座標第四象限所圍的區域 所得四方形的面積大小即是最大輸出功率,如圖2-6(a) 所示
由圖可以得知 2 2-6(b):
短路電流( Short Circuit Current, , ISC)
開放電路或斷路電壓(Open Circuit Voltage,VOC) 最大電流值(Maximum Current, Im)
最大電壓值(Maximum Voltage, Vm)
