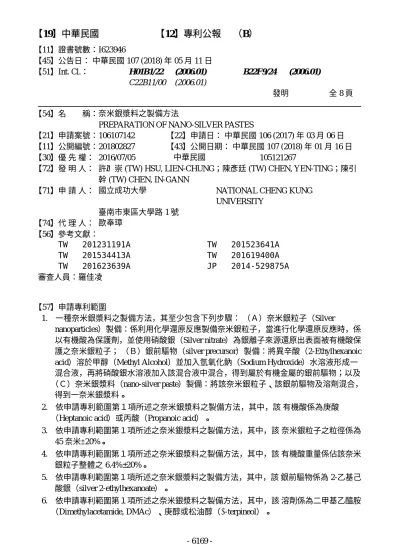

【11】證書號數：I623946
【45】公告日： 中華民國 107 (2018) 年 05 月 11 日
【51】Int. Cl.： H01B1/22 C22B11/00
(2006.01) (2006.01)
B22F9/24 (2006.01)
發明 全 8 頁
【54】名 稱：奈米銀漿料之製備方法
PREPARATION OF NANO-SILVER PASTES
【21】申請案號：106107142 【22】申請日： 中華民國 106 (2017) 年 03 月 06 日
【11】公開編號：201802827 【43】公開日期： 中華民國 107 (2018) 年 01 月 16 日
【30】優 先 權： 2016/07/05 中華民國 105121267
【72】發 明 人： 許聯崇 (TW) HSU, LIEN-CHUNG；陳彥廷 (TW) CHEN, YEN-TING；陳引 幹 (TW) CHEN, IN-GANN
【71】申 請 人： 國立成功大學 NATIONAL CHENG KUNG UNIVERSITY
臺南市東區大學路 1 號
【74】代 理 人： 歐奉璋
【56】參考文獻：
TW 201231191A TW 201534413A TW 201623639A
TW 201523641A TW 201619400A JP 2014-529875A 審查人員：羅佳凌
【57】申請專利範圍
1. 一種奈米銀漿料之製備方法，其至少包含下列步驟： （Ａ）奈米銀粒子（Silver
nanoparticles）製備：係利用化學還原反應製備奈米銀粒子，當進行化學還原反應時，係 以有機酸為保護劑，並使用硝酸銀（Silver nitrate）為銀離子來源還原出表面被有機酸保 護之奈米銀粒子； （Ｂ）銀前驅物（silver precursor）製備：將異辛酸（2-Ethylhexanoic acid）溶於甲醇（Methyl Alcohol）並加入氫氧化鈉（Sodium Hydroxide）水溶液形成一 混合液，再將硝酸銀水溶液加入該混合液中混合，得到屬於有機金屬的銀前驅物；以及
（Ｃ）奈米銀漿料（nano-silver paste）製備：將該奈米銀粒子、該銀前驅物及溶劑混合，
得到一奈米銀漿料。
2. 依申請專利範圍第１項所述之奈米銀漿料之製備方法，其中，該 有機酸係為庚酸
（Heptanoic acid）或丙酸（Propanoic acid）。
3. 依申請專利範圍第１項所述之奈米銀漿料之製備方法，其中，該 奈米銀粒子之粒徑係為 45 奈米±20%。
4. 依申請專利範圍第１項所述之奈米銀漿料之製備方法，其中，該 有機酸重量係佔該奈米 銀粒子整體之 6.4%±20%。
5. 依申請專利範圍第１項所述之奈米銀漿料之製備方法，其中，該 銀前驅物係為 2-乙基己 酸銀（silver 2-ethylhexanoate）。
6. 依申請專利範圍第１項所述之奈米銀漿料之製備方法，其中，該 溶劑係為二甲基乙醯胺
（Dimethylacetamide, DMAc）、庚醇或松油醇（α-terpineol）。
- 6169 -
7. 依申請專利範圍第１項所述之奈米銀漿料之製備方法，其中，該 奈米銀粒子、該銀前驅 物及該溶劑係以 3:1:1.73 之比例混合。
8. 依申請專利範圍第１項所述之奈米銀漿料之製備方法，其中，該 奈米銀漿料在 200 ～ 250°C 之熱壓溫度下，其內部之銀前驅物裂解還原而填補奈米銀燒結過程殘留之孔洞，
使該奈米銀漿料燒結成為純銀。
圖式簡單說明
第１圖，係本發明之製備流程示意圖。 第２圖，係本發明奈米銀粒子之 XRD 圖。 第３ 圖，係本發明奈米銀粒子之 SEM 圖。 第４圖，係本發明奈米銀粒子之 TGA 圖。 第５圖，係 本發明銀前驅物之 TGA 圖。 第６圖，係本發明奈米銀漿料之燒結前後外觀示意圖。 第７ 圖，係本發明奈米銀漿料燒結後之 SEM 圖。 第８圖，係本發明奈米銀漿料燒結後之 TGA 圖。
(2)
- 6170 -
- 6171 -
(4)
- 6172 -
- 6173 -
(6)
- 6174 -
- 6175 -
(8)
- 6176 -
