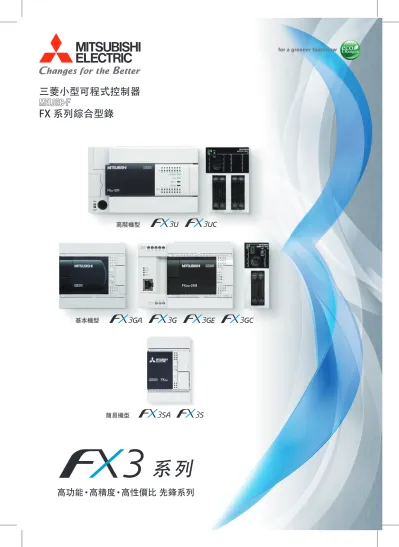

三菱小型可程式控制器 FX 系列綜合型錄

基本機型

簡易機型

高功能·高精度·高性價比 先鋒系列

高階機型

三菱小型可程式控制器 FX 系列綜合型錄

系列

目錄

基本單元產品線 ... 4

內置功能及擴充選件... 10

類比量控制... 12

溫度調節... 13

變頻器控制... 14

高速控制... 15

AC 伺服控制 ... 16

SSCNETⅢ控制... 17

通用通訊控制 ... 18

開放式現場網路 ... 19

Ethernet 通訊 ... 20

MODBUS

通訊... 21

資料收集... 21

顯示器、顯示模組 ... 22

系統構成... 24

軟體 ... .. 36

目錄 ... .. 37 客戶可根據各自需要的用途，自由選配三菱小型可程式控制器FX系列。

FX系列可廣泛運用於控制各種富於變化的領域。

更加方便

可以通過最小限度的設定縮短開發程式的工時。

高可靠性

卓越的功能、一如既往的品質和可靠性。三菱電機 向客戶推薦第3代小型可程式控制器FX3系列。

靈活的網路通訊

除開放性網路、處理大規模I/O以外，還可對應精 密的定位及類比量控制，可根據客戶需求構建最合 適的系統。

成果和發展前景

30多年以來，FX系列承蒙廣大使用者的厚愛，

累積銷售量已經突破1300萬台。

今後FX系列也將一如既往地不斷完善進步。

高功能·高精度·高性價比 先峰系列

基本機型 簡易機型

高端機型

系列

控制I/O：14-128點（與CC-Link並用時最大可達到256點）

控制I/O：10-30點 控制I/O：16-256點（與CC-Link並用時最大可達到384點）

可實現從自動化至網路的高精度控制。

且具備基本控制所需功能，適應各種用途。

更高速更快捷。支援高速控制及網路通訊，且具備資料記錄功能。

想簡單輕鬆地實現設備自動化。

簡易的功能實惠的價格。

且具備類比量及通訊等擴充功能的基礎型小型可 程式控制器。

基本單元

功能

目錄

基本單元產品線 ... 4

內置功能及擴充選件... 10

類比量控制... 12

溫度調節... 13

變頻器控制... 14

高速控制... 15

AC 伺服控制 ... 16

SSCNETⅢ控制... 17

通用通訊控制 ... 18

開放式現場網路 ... 19

Ethernet 通訊 ... 20

MODBUS

通訊... 21

資料收集... 21

顯示器、顯示模組 ... 22

系統構成... 24

軟體 ... .. 36

目錄 ... .. 37 客戶可根據各自需要的用途，自由選配三菱小型可程式控制器FX系列。

FX系列可廣泛運用於控制各種富於變化的領域。

更加方便

可以通過最小限度的設定縮短開發程式的工時。

高可靠性

卓越的功能、一如既往的品質和可靠性。三菱電機 向客戶推薦第3代小型可程式控制器FX3系列。

靈活的網路通訊

除開放性網路、處理大規模I/O以外，還可對應精 密的定位及類比量控制，可根據客戶需求構建最合 適的系統。

成果和發展前景

30多年以來，FX系列承蒙廣大使用者的厚愛，

累積銷售量已經突破1300萬台。

今後FX系列也將一如既往地不斷完善進步。

高功能·高精度·高性價比 先峰系列

基本機型 簡易機型

高端機型

系列

控制I/O：14-128點（與CC-Link並用時最大可達到256點）

控制I/O：10-30點 控制I/O：16-256點（與CC-Link並用時最大可達到384點）

可實現從自動化至網路的高精度控制。

且具備基本控制所需功能，適應各種用途。

更高速更快捷。支援高速控制及網路通訊，且具備資料記錄功能。

想簡單輕鬆地實現設備自動化。

簡易的功能實惠的價格。

且具備類比量及通訊等擴充功能的基礎型小型可 程式控制器。

基本單元

功能

處理速度

内存容量 類比量控制

通訊控制 定位

擴充性

具備高速、大容量、多功能的高端機

FX3U支援高速處理、CC-Link 通訊、網路通訊、類比量控制及高級定位系 統。

連接 CC-Link 時包括遠端 I/O，最大輸入輸出控制點數可達384點，可對應 各種現場需求，運用它的擴充性和靈活性可擴大控制系統的應用範圍。

˚ 第3代高功能微型可程式設計控制器 ˚ 高速高效、高性能、大容量、以及新功能 ˚ 內置的高速處理及定位

˚ 控制點數 最大256點 ˚ 使用 CC-Link 遠端 I/O 時為384點

˚ 產品詳細資訊

內置 CPU、電源、輸入輸出。通過使用種類豐富的功能擴充板及特殊擴充 轉接器，可實現高精度控制。FX2N基礎上的功能得到大幅強化與提升。

˚ 高速運算處理 基本指令：0.065μs/ 指令 應用指令：0.642μs/ 指令

˚ 大容量記憶體 內置程式記憶體64,000步。

可使用帶程式傳送功能的快閃記憶體盒。

˚ 認證

對應 EN及UL/cUL 認證。

對應各種船舶認證。

˚ 軟元件記憶體

輔助繼電器 7,680點

計時器 512點

計數器 235點

資料暫存器 8,000點

擴充暫存器 32,768點

擴充檔暫存器 32,768點

（只有安裝記憶體盒時可以使用）

基本單元產品線

控制規模：16～256點

〔使用 CC-Link 遠端 I/O 時為384點〕

（基本單元：16/32/48/64/80/128點）

處理速度

内存容量 類比量控制

通訊控制 定位

擴充性

FX3UC在省空間、省接線的同時也大幅強化了高速處理及定位等內置功 能。主機內置了DC24V 電源，連接器輸入輸出形式的電晶體輸出。此外根 據產品組合情況還可實現網路通訊、類比量控制、資料收集等功能。

˚ 第3代高功能微型可程式設計控制器 ˚ 連接器型可省空間、省接線 ˚ 內置的高速處理及定位 ˚ 超小型尺寸、控制點數為256點 ˚ 構建 CC-Link 遠端 I/O 時384點

高性價比的省空間機型

˚ 高速運算處理 基本指令：0.065μs/ 指令 應用指令：0.642μs/ 指令

˚ 大容量記憶體 內置程式記憶體64,000步。

可使用帶程式傳送功能的快閃記憶體盒。

˚ 認證＊1 對應EN及UL/cUL 認證。

對應各種船舶認證。

˚ 軟元件記憶體

輔助繼電器 7,680點

計時器 512點

計數器 235點

資料暫存器 8,000點

擴充暫存器 32,768點

擴充檔暫存器 32,768點

（只有安裝記憶體盒時可以使用）

控制規模：16～256點

〔使用 CC-Link 遠端 I/O 時為384點〕

（基本單元：16/32/64/96點）

＊1：FX3UC-16MT/D □ -P4未對應

控制規模：14～128點

〔使用 CC-Link 遠端 I/O 時為256點〕

（FX

基本單元：24/40/60點）

（FX

基本單元：14/24/40/60點）

基本單元產品線

FX3GA是一款緊湊型PLC，簡易的設計且具備了FX3系列的基本功能。

通過強化後的內置功能及靈活的擴充性，擴大了在各個領域中的應用。

˚ 第3代標準機型 ˚ 高靈活性

˚ 適合於小規模控制的高性價比

˚ 控制點數為128點，使用 CC-Link 遠端 I/O 時最大可控制256點

一款可進行自由組合的 PLC

可安裝使用 FX3系列的特殊擴充轉接器及功能擴充板。

˚ 高速運算處理 基本指令：0.21μs/ 指令 應用指令：0.5μs/ 指令

˚ 大容量記憶體 內置程式記憶體32,000步。

可使用帶程式傳送功能的 EEPROM 記憶體盒。

˚ 認證

对應 EN及UL/cUL 認證。

˚ 軟元件記憶體

輔助繼電器 7,680點

計時器 320點

計數器 235點

資料暫存器 8,000點

擴充暫存器 24,000點

擴充檔暫存器 24,000點

處理速度

内存容量 類比量控制

定位 通訊控制

擴充性

控制規模：24～128點

〔使用 CC-Link 遠端 I/O 時為256點〕

（基本單元：24/40點）

FX3GE在FX3GA的性能之上增加了類比量輸入/輸出及乙太網通訊等內置功能。

適用於多種應用。

˚ 第3代標準機型 ˚ 高靈活性

˚ 適合於小規模控制的高性價比

˚ 控制點數為128點，使用 CC-Link 遠端 I/O 時最大可控制256點

˚ 產品詳細資訊

內置 CPU、電源、輸入輸出、模擬量輸入輸出、Ethernet 埠，購買後可立 即使用。

˚ 高速運算處理 基本指令：0.21μs/ 指令 應用指令：0.5μs/ 指令

˚ 大容量記憶體 內置程式記憶體32,000步。

可使用帶程式傳送功能的 EEPROM記憶體盒。

˚ 認證

對應 EN及UL/cUL 認證。

˚ 軟元件記憶體

輔助繼電器 7,680點

計時器 320點

計數器 235點

資料暫存器 8,000點

擴充暫存器 24,000點

擴充檔暫存器 24,000點

一款全能型 PLC

處理速度

内存容量 類比量控制

定位 通訊控制

擴充性

基本單元產品線

控制規模：32～128點

〔使用 CC-Link 遠端 I/O 時為256點〕

（基本單元：32點）

FX3GC是一款連接器型的緊湊型PLC，在具備與 FX3GA/FX3G同樣性能的 同時還可以省空間、省接線。

˚ 緊湊型第3代標準機型 ˚ 連接器型省空間、省接線。

˚ 適合於小規模控制的高性價比

˚ 控制點數為128點，使用 CC-Link 遠端 I/O 時最大可控制256點

超緊湊機型

˚ 高速運算處理 基本指令：0.21μs/ 指令 應用指令：0.5μs/ 指令

˚ 大容量記憶體 內置程式記憶體32,000步。

˚ 認證

對應 EN及UL/cUL 認證。

˚ 軟元件記憶體

輔助繼電器 7,680點

計時器 320點

計數器 235點

資料暫存器 8,000點

擴充暫存器 24,000點

擴充檔暫存器 24,000點

處理速度 類比量控制

内存容量 擴充性

通訊控制 定位

控制規模：10～30點

（基本單元：10/14/20/30點）

一款具備新應用性的機型

FX3SA是一款在基礎機型FX1S的基本性能之上增加了擴充性的新機型。

FX3SA適用於需要類比量及Ethernet、MODBUS 功能的小規模設備等各 種領域。

˚ 適合於小規模控制的基礎機型

˚ 機身小巧但是性能強大，同時具備類比量及通訊功能等的+α 擴充性

˚ 產品詳細資訊 內置 CPU、電源、輸入輸出。

保持FX1S小巧機身的同時又增加了更多的功能。可安裝使用 FX3系列的 特殊擴充轉接器及功能擴充板。

˚ 高速運算處理 基本指令：0.21μs/ 指令 應用指令：0.5μs/ 指令

˚ 大容量記憶體 內置程式記憶體4,000步。

無需電池 ˚ 認證

對應 EN及UL/cUL 認證。

˚ 軟元件記憶體

輔助繼電器 1,536點

計時器 138點

計數器 67點

資料暫存器 3,000點

處理速度 類比量控制

内存容量 擴充性

通訊控制 定位

Analog Control

Temperature Control Inverter Control High-Speed Control

類比量控制

溫度調節 變頻器控制 高速控制

符合用途的 類比量控制很簡單

通過類比量及通訊控制 可輕鬆實現控制

搭載6～8通道的 高速計數器。

可在FX系列的所有機型上擴充類比量設備。

功能擴充板、特殊擴充轉接器無需程式設計即可 進行通訊。

類比量輸出可輕鬆實現馬達控制。

RS-485通訊可簡單控制多台三菱變頻器。

FX系列的所有機型都標準搭配了高速計數器。

通過簡單的程式來實現高速控制。

Open Field Networks Ethernet MODBUS

開放式現場網路 Ethernet MODBUS通訊

通過 CC-Link 與各種機器通訊，省接線 使用 Ethernet 與各種機器 進行資料通訊

可與 MODBUS協議的 各種機器通訊 使用CC-Link可控制各種FA機器。

FX3G(＊)/FX3U(C) 系列可以通過CC-Link 擴大控 制點數。

FX3系列通過Ethernet擴充設備，可以在遠離現場

的地方簡單地進行設備的監控和維護。 通過支援MODBUS通訊的特殊擴充轉接器，FX3

系列可作為主站或從站與各種MODBUS協議機器 通訊。

Functions

內置功能及擴充選件

FX 系列在緊湊的機體中內置優越的性能，力求操作簡單。

另外，豐富的選件可以滿足客戶的各種需求。

在虛擬工廠中將對其豐富的功能中的一部分進行介紹。

Find the FX series.

期待已久的FX新系列。

FX3GA、FX3G、FX3GE、FX3GC系列的總稱為 FX3G（＊）

AC Servo Control

SSCNETⅢ Control Communication

AC伺服控制

SSCNET Ⅲ控制 通用通訊控制

在晶体管輸出機型上

搭载2～3軸的定位 輕鬆實現串行通訊

輕鬆進行數據連接 僅基本單元即可以進行定位控制。

FX3U(C)可連接支援SSCNETⅢ的特殊功能模組。

輕鬆實現設備間的資料鏈接。可以輕鬆連接條碼 閱讀器及印表機等外部設備。

Data Logging Visualization

數據收集 顯示模組

顯示器

可以通過 CSV 格式簡單讀取和寫入 簡化設定，

提高設備的操作性

FX3U(C)可以使用CF卡擴充轉接器簡單地進行數據

收集。

可以簡單地將大容量數據收集到CF卡中。

使用顯示器模組可輕鬆提高可操作性。

使用GOT可進行高效的調試和簡易的操作。

Analog Control

FX 系列通過擴充類比量輸 入輸出，基礎機型也可以實 現類比量控制。

類比量控制

FX3系列 基本单元

温度输入

模拟量输出 模拟量输出

模拟量输出扩展

FX3系列 基本单元

温度传感器输入扩展

FX3GA、FX3G、FX3GE、FX3GC系列的總稱為 FX3G（＊）

除上述點數機型及輸入輸出混合機型之外，還有 FX3UC系列專用設備。

類比量 輸出1ch

FX3SA/FX3S, FX3GA/FX3G, FX3GE用功能擴充板 FX3G-1DA-BD

1點輸出型

・DC0～10V 輸出時 分辨率2.5mV

・DC4～20mA 輸出時 分辨率8μA FX3SA/FX3S, FX3GA/FX3G, FX3GE用功能擴充板 FX3G-2AD-BD

2點輸入型

・DC0～10V 輸入時 分辨率2.5mV

・DC4～20mA 輸入時 分辨率8μA

類比量 輸入2ch

類比量 輸出4ch

4點輸出型

・DC0～10V 輸出時 分辨率2.5mV

・DC4～20mA 輸出時 分辨率4μA

類比量 輸入4ch

FX3系列用擴充轉接器 FX3U-4AD-ADP

4點輸入型

・DC0～10V 輸入時 分辨率2.5mV

・DC4～20mA 輸入時 分辨率10μA

類比量 輸出4ch

FX3G(＊), FX3U/FX3UC 用特殊功能 FX3U-4DA

4點輸出型

・DC-10～10V 輸出時 分辨率0.32mV

・DC-20～20mA 輸出時

・DC4～20mA 輸出時 分辨率0.63μA

類比量 輸入4ch

FX3G(＊), FX3U/FX3UC用特殊功能 FX3U-4AD

4點輸入型

・DC-10～10V 輸入時 分辨率0.32mV

・DC-20～20mA 輸入時

・DC4～20mA 輸入時 分辨率1.22μA

類比量輸出 類比量輸入

FX3GE系列內置2ch 輸入、

1ch 輸出的類比量

FX3GE系列

要點

Temperature Control

具備溫度感測器輸入、溫度 調節用特殊擴充設備，也可 以進行PID 控制。

溫度調節

FX3系列 基本单元

温度输入

模拟量输出

模拟量输出扩展

FX3系列 基本单元

温度传感器输入扩展

熱電隅溫度傳感器 輸入4ch

4點輸入型

・K 型 -100～1000℃ 分辨率0.4℃

・J型 -100～600℃ 分辨率0.3℃

Pt100型溫度傳感器 輸入4ch

FX3U-4AD-PT-ADP

4點輸入型

・-50～250℃ 分辨率0.1℃

FX3U-4AD-PTW-ADP

4點輸入型

・-100～600℃ 分辨率0.2～0.3℃

FX3系列用擴充轉接器 FX3U-4AD-PNK-ADP

4點輸入型 Pt 型 -50～250℃

Ni型 -40～110℃

分辨率0.1℃

熱電隅溫度傳感器 輸入8ch

8點輸入型 最大例

・K 型 -100～1200℃ 分辨率0.1℃

・J型 -100～600℃ 分辨率0.1℃

溫度調節 4ch

Pt1000/Ni1000型溫度傳感器 輸入4ch

FX3G(＊)、FX3U/FX3UC用特殊功能模組 FX3U-4LC

4點控制型 最大例

・Pt 型 -200～650℃

・K 型 -200～1300℃

內置PID、級聯控制功能，可實現4ch輸出的溫度調 節。

熱電隅 熱電阻

溫度調節模組

FX3系列通過內置的 PID 指令 可以進行溫度控制。

溫度調節模組內置PID 控制，可 進行 ON/OFF 輸出。

要點

溫度

時間

Inverter Control

從簡單的類比量控制到高精 度的通訊控制，可滿足不同 用途的變頻器通訊控制。

FX3系列內置三菱變頻器通訊 協議。

通過 RS-485連接並使用變頻器 通訊指令可簡單實現變頻器控 制。

變頻器通訊指令 IVRD 　參數讀出 IVWR 　參數寫入 IVDR 　運行指令 IVCK 　運行監視 IVMC　複數指令

要點

從簡單的類比量控制到高精 度的通訊控制，可滿足不同 用途的變頻器通訊控制。

變頻器控制

高速脈衝輸入 變頻器控制 RS-485 通訊機器

FX3 系列基本單元 FX3 系列基本單元

變頻器

FX3G-485-BD-RJ 與變頻器簡單連接！

RJ-45 連接器型

變頻器

FX3GA、FX3G、FX3GE、FX3GC系列的總稱為 FX3G（＊）

CC-Link 控制 類比量控制

通訊控制

類比量 控制1台

RS-485通訊　50m　控制8台

類比量 控制4台

RS-485通訊　500m　控制8台

CC-Link 通訊　1200m　控制8台

RS-485通訊　500m　控制31台

FX3SA/FX3S, FX3GA/FX3G, FX3GE系列 +功能擴展板

FX3G-1DA-BD 支援模擬量輸入的變頻器

FX3系列+適配器

支援模擬量輸入的變頻器 FX3U-4DA-ADP

FX3SA/FX3S、FX3GA/FX3G、FX3GE、FX3U系列 +功能擴展板

FX3U-485-BD FX3G-485-BD-RJ FX3G-485-BD

三菱通用變頻器 最多8台 RS-485

最長50m

FX3系列+通訊適配器

FX3U-485ADP-MB 三菱通用變頻器 RS-485 最多8台

最長500m

-485ADP-MB

最長500m RS-485 最多31台 FX3系列+GOT多通道功能

三菱通用變頻器 GT14GT16

FX3G(＊)、FX3U/FX3UC系列

+特殊功能模組

支援CC-Link通訊的變頻器 FX3U-16CCL-M

最長1200m

最多8台 CC-Link

High-Speed Control

由於FX 系列所有機型都內 置高速計數器，故可通過簡 易程式實現高速控制。

高速控制

高速脈衝輸入 變頻器控制 RS-485 通訊機器

FX3 系列基本單元 FX3 系列基本單元

變頻器

FX3G-485-BD-RJ 與變頻器簡單連接！

RJ-45 連接器型

基本單元的輸入內置了防抖動濾波 器，其中一部分作為數字濾波器，靈 敏度調整單位可達到1ms。

使用高速計數器時自動調為最小值。

（不會是0）

要點

0〜15ms (FX3SA, FX3S) 0〜15ms (FX3G系列 ) 0〜60ms (FX3U(C))

MOV D8020 特殊暫存器

根據使用條件，內置高數計數器會受到綜合頻率的限制。選型請參考各產品手冊。

差動輸入

基本單元內置高速計數器 輸入可選型

集電極開路1相輸入　6ch 差動線性1相輸入　8ch

集電極開路1相輸入　8ch 差動線性2相輸入　2ch

集電極開路或差動線性輸入　1ch

集電極開路或差動線性輸入　2ch

FX3SA/FX3S、 FX3G系列

1 相 1 計數 最高 60kHz 4ch + 10kHz 2ch 輸入 最高 60kHz 2ch + 10kHz 4ch 輸入

FX3U/FX3UC系列

最高 100kHz 6ch + 10kHz 2ch 輸入

1 相 1 計數

FX3UC用特殊功能模組

1 相 1 計數 1 相 2 計數 2 相 2 計數 開路集電極

或 差動輸入 FX2NC-1HC

最高 50kHz 1ch 輸入

1 相 1 計數 最高 200kHz 4ch 輸入 ×2 台 FX3U系列 + 高速輸入適配器 ×2 台

FX3U-4HSX-ADP

最高 100kHz 1ch 輸入 ×2 台 FX3U系列 + 高速輸入適配器 ×2 台

FX3U-4HSX-ADP

2 相 2 計數

最高 200kHz 2ch 輸入 FX3U/FX3UC用特殊功能模組

FX3U-2HC

1 相 1 計數 1 相 2 計數 2 相 2 計數 開路集電極

或 差動輸入

AC Servo Control

FX3U-20SSC-H MR-J4-□B

MR-J4-□B MR-J4-□B MR-J4-□B

線性插補運轉

2 速定位運轉 多段速運轉

FX3U/FX3UC 基本單元

FX3U-20SSC-H

FX3U/FX3UC 基本單元FX /FX

抗干擾 簡單連接 最長距離50m

控制規模：10～30點

（基本單元：10/14/20/30 點）。

AC伺服控制

DTBL　Y000　K1

FX3G(＊)、FX3U(C)系列 通過 一次性表格設定定位（DTBL）

可以輕鬆地進行表格運轉。

要點

通過GX Works2表格設定

FX3GA、FX3G、FX3GE、FX3GC系列的總稱為 FX3G (＊）

電晶體輸出基本單元　2軸

電晶體輸出　1軸

電晶體輸出型基本單元　3軸 電晶體輸出型基本單元　4軸

差動線性驅動輸出　1軸 差動線性驅動輸出　4軸

FX3G　14點/24點 FX3GA、FX3GE　24點 FX3SA/FX3S、FX3GC

最高100kHz 2軸控制

FX3GA/FX3G　40點/60點 FX3GE　40點

FX3U/FX3UC

最高100kHz 3軸控制 /

最高100kHz 4軸控制 FX3UC-16MT/D□-P4

最高200kHz 4軸控制 FX3U系列+高速輸出適配器×2台

FX3U-2HSY-ADP

脈衝輸出模組 內置定位

內置定位

FX3U/FX3UC用特殊功能模組 FX3U-1PG

搭載了7種運行模式的電晶體輸出，最高可輸出 200kHz 的脈衝串。

FX3U/FX3UC用特殊功能模組 FX2N-10PG

通過差動線性驅動的最高1MHz的高速脈衝輸出，

可實現高速、高精度定位控制。

SSCNET Ⅲ

Control

FX3U-20SSC-H MR-J4-□B

MR-J4-□B MR-J4-□B MR-J4-□B

線性插補運轉

2 速定位運轉 多段速運轉

FX3U/FX3UC 基本單元

FX3U-20SSC-H

FX3U/FX3UC 基本單元

抗干擾 簡單連接 最長距離50m

可使用高速、高精度、省接 線且高可靠性的 SSCNET Ⅲ 進行定位控制。

SSCNET Ⅲ通訊採用光纖電 纜，可省接線、省人力。

要點

SSCNET Ⅲ 控制

SSCNET Ⅲ通訊　2軸

省接線且可高速通訊

專用的軟體

減少開發工時

專用的AC伺服

高階插補運行 FX Configurator-FP

FX3U-20SSC-H 寫入、讀取、監視

FX3U(C)

GOT2000 支援 GOT 的 FA 透明功能

提高裝置的整體系統能力

可以簡單地對裝置進行最合適的伺服調節

MR-J4-□B^＊ 支援 SSCNETⅢ的 AC 伺服

＊：FX3U-20SSC-H 通過 J3 兼容模式進行通訊。

SSCNETⅢ 專用

50m 50m

表格運行 程序

簡單程序 圓弧插補 線性插補

SSCNET Ⅲ

SSCNET Ⅲ的優點

通過 SSCNET Ⅲ專用的光纖電纜可以節省接線工 時，最高50Mbps的高速通訊，而且抗干擾性強，伺 服站間的連接距離可達50m。

使用專用軟體的表格運行功能可大大縮短開發程式 的工時。

通過高同步性高速串列通訊實現2軸線性插補、2軸 圓弧插補。

支援SSCNET Ⅲ的定位模組 FX3U-20SSC-H

通過 SSCNET Ⅲ高同步性的高速串列通訊實現2 軸線性插補、2軸圓弧插補。

抗干擾 連接簡單 最長距離50m

支援 SSCNET Ⅲ 的定位模組 FX3U-20SSC-H

支援 J3相容模式，

使用時請參閱相關手冊。

伺服驅動器 MR-J4- □ B

Communication

通過擴充功能擴充板及特殊 擴充轉接器，可實現數據鏈 接及與外部串行設備的通訊。

FX 系列的機型相互連接可以建構分散控制系统。

要點

通用通訊控制

遠程 I/O 站

智能設備站 主站

遠程設備站

遠程設備站

RS-485 並行連接

RS-232C 無協議通訊

CC-Link 主站模組 FX3U-16CCL-M

遠程 I/O 站

智能設備站 主站 主站 主站

RS-485通訊 連接8台

FX3GA、FX3G、FX3GE、FX3GC系列的總稱為 FX3G（＊）

內置RS-422通訊編程端口

RS-232C通訊

USB通訊

與RS-422周邊設備通訊 RS-485通訊

編程用

FX

、FX

、FX

最多4ch的通訊端口

使用多個通訊端口

內置與舊機型兼容性高的RS-422編程端口。

FX3G/FX3GA、FX3GE、FX3GC通過擴充選件最多 可使用4ch。

FX3SA/FX3S、FX3U/FX3UC通過擴充選件最多可 使用3ch。

RS-422連接端口

FX3U-232-BD FX3G-232-BD FX3U-232ADP-MB

是一種可以連接各種設備的高通用性通訊方法。

・無協議通訊

・電腦連接

・編程通訊

・遠端維護

FX3U-422-BD FX3G-422-BD

是同時連接電腦及GOT等多台設備時的簡便通訊 設備。

・編程通訊

・與GOT連接 FX3U-USB-BD

FX3SA/FX3S、FX3G(＊)系列標準內置USB端口。

可在FX3U上擴充功能擴充板。

FX3U-485-BD FX3G-485-BD FX3G-485-BD-RJ FX3U-485ADP-MB

是長距離、多台設備連接時的簡便通訊方法。

・無協議通訊

・連接電腦

・並行連接

・簡易PC間連接

・變頻器通訊

選件 RS-232C/

RS-485/

RS-422 內置

USB 內置RS-422

Open Field Networks

使用開放式現場網路可以高速、

長距離地連接各種FA 設備。

使用支援 CC-Link V2的主站模組可低 價建構 CC-Link Ver. 2.00模式的現場 網路系统。

特點

開放式現場網路

遠程 I/O 站

智能設備站 主站

遠程設備站

遠程設備站

RS-485 並行連接

RS-232C 無協議通訊

CC-Link 主站模組 FX3U-16CCL-M

遠程 I/O 站

最大 1200m

最多 8 個 設備站

最多 8 個 遠程 I/O 站

CC-Link　主站 CC-Link　智能設備站

CC-Link/LT CC-Link

訪問其它站點的功能

將 GX Works2與主站的FX3系列基本單元相連接 則可以實現寫入與智慧設備站所連接的FX3 系列 程式、監視設備，維護等。

通過GX Works2的參數，可簡單進行CC-Link的設 定、遠端設備站的初期設定以及網路狀態的診斷。

訪問其它站點的功能

網路參數的設定

FX3U-16CCL-M FX3 系列用 CC-Link 主模組^＊1

FX3 系列用 CC-Link 介面模組^＊2 FX3U-64CCL 遠程 I/O 站 FX3U FX3UC FX3GA FX3GC

＊3

它站點的訪問其 功能

＊1 ：FX3GC從Ver. 2.00開始適用，FX3U/FX3UC Ver. 3.10 以上適用

＊2 ：FX3GC從第一批開始適用，FX3U/FX3UC Ver. 2.20 以上適用

＊3 ：FX3GC從Ver. 1.86Q 開始適用，FX3U/FX3UC Ver. 1.73B 以上適用 FX3U-16CCL-M

使用支援 CC-Link V2的主站模組可以連接遠端 I/

O站、遠端設備站、智能設備站。

FX3U-64CCL

是支援 CC-Link V2的介面模組，作為智慧設備站，

可以通過主站訪問其他站點的功能，可在擴充迴圈 設定中及與相應的PLC之間，進行程式的傳送和監 視。

FX2N-64CL-M

可使用CC-Link/LT的省接線 I/O 控制。

主站

Ethernet

通過Ethernet可實現FX3 系列的 LAN（局域網）通訊、

遠端維護及監控。

要點

Ethernet 通訊

條碼閱讀器

Ethernet

FX3U-485ADP-MB

GT05-MEM-□C

□ :128M, 256M, 512M, 1G, 2G

CF 卡

FX3U-485ADP-MB

數據收集

數據收集

FX3GE

PC

HUB

使用 FX3GE或通過 FX3系 列用 Ethernet 通訊特殊擴 充轉接器，可低成本實現 FX3系列 PLC 的 Ethernet 通訊。

FX3U-ENET-ADP

ENET-

L ^{適用於FX3U-ENET-L} ADPAADDPP^{ENET-適用於FX3U-ENET-ADP}

MC通訊協議

遠端維護

設定參數

固定緩衝通訊

監控數據

發送電子郵件

可通過電腦對可編程控制器進行數據的讀取 / 寫入。 可以使用電腦的瀏覽器監視基本單元的設備值及

Ethernet 擴充轉接器的信息。

可以使用緩存（固定緩存）與可編程控制器及其它設 備通訊。

通過VPN^＊連接 GX Works2，可以讀取 / 寫入程序。 可編程控制器可以借助郵件服務器(SMTP) 發送電

子郵件。

Ethernet

本站 郵件服務器

FX3U(C) FX3U-ENET-L

路由器 SMTP

（Exchange服務器不行）

HUB 網路通訊服 網 路

務供應商

對方一側的 郵件系统 ENET-

L ADPAADDPP^ENET- ADPAADDPP^ENET- ADPAADDPP^ENET-

ENET-

L ENET-

ENET- L L ADPAADDPP^ENET-

本站 電腦

FX3系列　 FX3U-ENET-ADP FX3GE HUB

本站 GX Works2

FX3U-ENET-L FX3U-ENET-ADP

FX3系列

VPN路由器 VPN路由器

VPN通道

FX3系列 FX3GE

＊：VPN(Virtual Private Network)：加密通訊內容，連接 網路設備的一種服務

本站

回 復 指 令

HUB 電腦

FX3系列

FX3U-ENET-L FX3U-ENET-ADP FX3GE

HUB

本站 對方設備

FX3U(C)

FX3U-ENET-L FX3U(C)

FX3U-ENET-L 發送 / 接收

通過GX Works2的設定畫面可簡單進行各種參數 設定。

適用於FX3GE

FX3GE

FX3GE

FX3GE FX3GE FX3GE

FX3GE系列

MODBUS

FX-PLC可作為主站或 從站進行MODUS通訊。

配備了支援 MODBUS 的 FX3 系列用通訊特殊擴充轉接器。

用專用指令和功能代碼可簡單 地進行編程。

FX3U-485ADP-MB^＊1 FX3U-232ADP-MB^＊1

特點

MODBUS通訊

條碼閱讀器

Ethernet

FX3U-485ADP-MB FX3U-485ADP-MB

GT05-MEM-□C

□ :128M, 256M, 512M, 1G, 2G

CF 卡

FX3U-485ADP-MB

數據收集

數據收集

FX3GE

PC

HUB

FX-PLC可作為主站或 從站進行MODUS通訊。

RS-485型

傳感器類 條碼閱讀器

最長 500m 最多 32 站 FX 系列 PLC

主站 / 從站 變頻器

溫度調節器

＊1： 使用MODBUS通訊時FX3SA/FX3S、FX3GA、FX3GE、FX3GC從第一批產品開始適用；

FX3G Ver. 1.30以上、FX3U(C) Ver. 2.40以上，且只能連接1ch

RS-485 MODBUS通訊 RS-232C MODBUS通訊

用基本單元收集數據

將數據收集至CF 卡

數據暫存器值的數據收集

以CSV格式進行數據收集 FX3U-232ADP-MB ^＊１

通過RS-232C用特殊擴充轉接器與連接設備1：1連 接，最長可達15m。

FX3U FX3GA

FX3G(＊)系列為24000點，

FX3U/FX3UC內置32768點的擴充暫存器，可以 進行數據收集。

FX3U-CF-ADP

通過在FX3U/FX3UC上連接 CF卡特殊擴充轉接 器，可以簡便地收集CSV格式的數據。

FX3U/FX3UC用 FX3GA/FX3G, FX3GE用

對於不想删除的數據，可加裝選件的儲存器盒，

將數據收集至擴充文件暫存器中，FX3GA/FX3G、 FX3GE為24000點、FX3U/FX3UC為32768點。

可用表格計算軟體讀取CF卡內以CSV格式保存 的數據，簡單地進行圖表化及分析。

通過一直連接著的電腦進行數據收集時，使用 MX Component 和MX Sheet 將非常簡單。

FX3U-485ADP-MB^＊1

將數據收集至儲存器盒

以CSV格式進行數據收集

使用電腦收集數據

采用RS-485特殊擴充轉接器作為主站時，最多可以連 接32站、連接距離最長可達500m。

Data Logging 數據收集 可將 CSV格式數據以多種方法保存至CF 卡中。

讀取數據

可用PLC 讀取CF卡內保存的CSV格式的數據。

［不同品種的條件文檔例］

index , DATE TIME , 配送No. , 製品A , 製品B , 製品C CR LF 1 , 2010/04/01 , 100 , 4000 , 3000 , 750 CR LF 2 , 2010/04/01 , 101 , 4500 , 3500 , 800 CR LF 3 , 2010/04/01 , 102 , 5000 , 4000 , 850 CR LF 4 , 2010/04/01 , 103 , 5500 , 5000 , 900 CR LF 5 , 2010/04/01 , 104 , 6000 , 5500 , 950 CR LF可以用 FLRD 指令把必要種

類的發送條件等讀出到 PLC 內。

第二款高性價比機型

GT23 ^{機型 10.4}

^8.4

10.4寸

12.1寸 8.4 寸

TFT彩色（65,536色）

TFT彩色（65,536色） TFT彩色（65,536色）

GT2510-VTBA AC 型 GT2510-VTBD DC 型

GT2508-VTBA AC 型 GT2508-VTBD ^{DC 型}

GT2510-VTWA ^{AC 型} GT2510-VTWD DC 型

GT2508-VTWA AC 型 GT2508-VTWD ^{DC 型} GT2512-STBA ^{AC 型}

GT2512-STBD DC 型 GT2310-VTBA AC 型 GT2310-VTBD DC 型

GT2308-VTBA AC 型 GT2308-VTBD DC 型

SVGA VGA

VGA VGA

VGA

VGA

TFT彩色（65,536色） TFT彩色（65,536色）

10.4寸 8.4寸

顯示模組

精簡型，高功能，高可靠性且操作簡便。

兼具了高性能和低成本的中端機型

GT25 ^{機型 12 . 1}

^{10 . 4}

^{8 . 4}

GOTSIMPLE ¹⁰

⁷

10寸 TFT彩色（65,536色） 7寸 TFT彩色（65,536色）

GS2110-WTBD DC 型 GS2107-WTBD DC 型

顯示器　顯示模組

GOT2000系列優化了GOT1000系列的基本性能，實現了產品性能的進一步提升。

產品線比以往更加充實，實現了Ethernet 等豐富多彩的通訊及功能的一體化。

配備的顯示模組，在進行設備的啟動及調試、軟元件的監視和變更時都非常方便。

GOT SIMPLE

GOT2000 GOT2000

GT21 ^{機型 3.8}

3.8寸 TFT單色（黑/白32級）

GT2103-PMBD DC 型 Ethernet 型 GT2103-PMBDS DC 型 RS-422通訊 GT2103-PMBDS2 DC24V 型 RS-232通訊 GT2103-PMBLS^* DC5V 型 RS-422通訊

GOT2000

白色機型

白色機型

VGA

近日販賣 近日販賣

＊ ：DC5V 機型只能連接 FX 系列

FX 3G -5DM 顯示模組

FX 3S -5DM 顯示模組 FX 3U -7DM 顯示模組及支架

Ethernet

集Ethernet等豐富的通訊 / 功能於一體的最高級别

便於使用的尺寸和功能。行業新標準。

GT14 ^{機型 5.7}

GT27 ^{機型 15}

^{12 . 1}

^{10 . 4}

^{8 . 4}

15寸 10.4寸

12.1寸

8.4 寸

TFT彩色（65,536 色） TFT彩色（65,536 色）

TFT彩色（65,536 色）

TFT彩色（65,536 色）

GT2715-XTBA ^{AC 型} GT2715-XTBD DC 型

GT2710-STBA AC 型 GT2710-STBD ^{DC 型}

GT2708-STBA AC 型 GT2708-STBD DC 型 GT2710-VTBA AC 型 GT2710-VTBD ^{DC 型}

GT2708-VTBA AC 型 GT2708-VTBD ^{DC 型} GT2710-VTWA AC 型 GT2710-VTWD ^{DC 型}

GT2712-STBA AC 型 GT2712-STBD ^{DC 型}

GT2712-STWA ^{AC 型} GT2712-STWD DC 型

SVGA

SVGA SVGA

VGA

VGA

VGA 白色機型

白色機型

XGA

5.7寸

GT1455-QTBDE DC 型 TFT彩色（65,536色）

GT1450-QLBDE DC 型 STN單色（黑/白 16級）

GT1450-QMBDE DC 型 TFT單色（黑/白 16級）

小型機身上充分凝縮了顯示器的功能

便於客户手持操作的一款觸控屏。

便携 GOT ^5.7

^6.5

GT10 ^{機型 3.7}

^4.5

^4.7

^5.7

STN單色（3色背光燈 綠/橙/紅）

STN單色（3色背光燈 白/粉/紅）

STN彩色（256色）

STN彩色（256色）

STN單色（藍/白 16級）

STN單色（藍/白 16級）

GT1020-LBD-C DC24V RS-422通訊 GT1020-LBD2-C ^{DC24V RS-232通訊} GT1020-LBL-C ^＊ DC5V RS-422通訊

STN單色（3色背光燈 綠/橙/紅）

GT1030-H BD-C ^{DC24V RS-422通訊} GT1030-H BD2-C DC24V RS-232通訊 GT1030-HBL-C^{＊ DC5V RS-422通訊}

STN單色（3色背光燈 白/粉/紅）

GT1030-HBDW-C ^{DC24V RS-422通訊} GT1030-HBDW2-C DC24V RS-232通訊 GT1030-HBLW-C^{＊ DC5V RS-422通訊} GT1020-LBDW-C ^{DC24V RS-422通訊} GT1020-LBDW2-C DC24V RS-232通訊 GT1020-LBLW-C ^{＊ DC5V RS-422通訊}

GT1045-QSBD-C ^{DC 型}

GT1055-QSBD-C DC 型 GT1040-QBBD-C DC 型

GT1050-QBBD-C ^{DC 型} 3.7寸

5.7寸 6.5寸

4.5寸

4.7寸

5.7寸

＊ ：DC5V 機型只能連接 FX 系列

GT1455HS-QTBDE DC 型 TFT彩色（65,536色）

GT1450HS-QMBDE ^{DC 型} TFT單色（黑/白 16級）

GT1665HS-VTBD DC 型 TFT彩色（65,536色）

GOT1000

GOT1000 GOT2000

GOT1000

FX3U-80MR/ES-A AC D R FX3U-80MT/ES-A AC D T1 FX3U-80MT/ESS AC D T2 FX3U-80MR/DS DC D R FX3U-80MT/DS DC D T1 FX3U-80MT/DSS DC D T2 輸入：40點 / 輸出：40點

FX3U-128MR/ES-A AC D R FX3U-128MT/ES-A AC D T1 FX3U-128MT/ESS AC D T2 輸入：64點 / 輸出：64點

FX3U-32MR/UA1 AC A R 輸入：16點 / 輸出：16點

FX3U-64MR/UA1 AC A R 輸入：32點 / 輸出：32點

第3代微型可程式設計控制器。

具備優越的速度、容量、性能、功能的新型高性能機。

大幅強化了行業最高水準的高速處理及定位等內置功能。

控制規模：16～256 點（基本單元：16/32/48/64/80/128點）

〔使用 CC-Link 遠端 I/O 時為384點〕

畫面為嵌入式。

■功能擴充板 ■ FX

基本單元

■特殊擴充轉接器

通訊用

FX3U-232-BD RS-232C通訊用 FX3U-485-BD RS-485通訊用 FX3U-422-BD 與RS-422周邊設備通訊用 FX3U-USB-BD USB通訊用

8點類比量電位器用

FX3U-8AV-BD^＊1 8點類比量電位器用 連接特殊擴充轉接器用

FX3U-CNV-BD 連接特殊擴充轉接器用

FX3U-16MR/ES-A AC D R FX3U-16MT/ES-A AC D T1 FX3U-16MT/ESS AC D T2 FX3U-16MR/DS DC D R FX3U-16MT/DS DC D T1 FX3U-16MT/DSS DC D T2 輸入：8點 / 輸出：8點

FX3U-32MR/ES-A AC D R FX3U-32MS/ES AC D S FX3U-32MT/ES-A AC D T1 FX3U-32MT/ESS AC D T2 FX3U-32MR/DS DC D R FX3U-32MT/DS DC D T1 FX3U-32MT/DSS DC D T2 輸入：16點 / 輸出：16點

FX3U-48MR/ES-A AC D R FX3U-48MT/ES-A AC D T1 FX3U-48MT/ESS AC D T2 FX3U-48MR/DS DC D R FX3U-48MT/DS DC D T1 FX3U-48MT/DSS DC D T2 輸入：24點 / 輸出：24點

FX3U-64MR/ES-A AC D R FX3U-64MS/ES AC D S FX3U-64MT/ES-A AC D T1 FX3U-64MT/ESS AC D T2 FX3U-64MR/DS DC D R FX3U-64MT/DS DC D T1 FX3U-64MT/DSS DC D T2 輸入：32點 / 輸出：32點

類比量特殊擴充轉接器 FX3U-4AD-ADP 輸入用 FX3U-4DA-ADP 輸出用 FX3U-3A-ADP^＊2 輸入輸出用 FX3U-4AD-TC-ADP 熱電偶輸入用 FX3U-4AD-PT-ADP Pt100輸入用 FX3U-4AD-PTW-ADP Pt100輸入用 FX3U-4AD-PNK-ADP Pt1000, Ni1000輸入用 通訊特殊擴充轉接器

FX3U-ENET-ADP^＊3 Ethernet 通訊用 FX3U-232ADP-MB^＊4 RS-232C（MODBUS）通訊用 FX3U-485ADP-MB^＊4 RS-485（MODBUS）通訊用 CF卡特殊擴充轉接器

FX3U-CF-ADP^＊2 收集資料用 高速輸入輸出特殊擴充轉接器 FX3U-4HSX-ADP 高速輸入用 FX3U-2HSY-ADP 高速輸出用

＊1 ：基本單元Ver. 2.70以上適用 ＊2 ：基本單元Ver. 2.61以上適用

＊3 ：基本單元Ver. 3.10以上適用、在擴充轉接器左端只能安裝1台

＊4 ：基本單元Ver. 2.40以上適用

＊5 ：在高速輸入輸出特殊擴充轉接器的后段連接特殊擴充轉接器時需要功能 擴充板。

＊6 ：基本單元Ver. 2.21以上適用

＊7 ：基本單元Ver. 3.00以上適用

＊5

AC AC電源 DC DC電源

A AC輸入 D DC輸入（漏型 / 源型）

R 繼電器輸出 T1 晶體管輸出（漏型） T2 晶體管輸出（源型） S 雙向可控矽輸出 連接特殊擴充轉接器時，需使用功能擴充板。

但在連接高速輸入、高速輸出特殊擴充轉接器時，

不需要功能擴充板。

詳細搭配方法請參閱產品手冊。

系統構成　System Confi guration

規格概要

■擴充設備

■周邊設備

系列

顯示器 手持編程器

GOT SIMPLE, FX-30P GOT1000, GOT2000

連接電腦用轉換器 編程軟體

FX-USB-AW　USB用 GX Works2 FX-232AWC-H　RS-232C用

輸入擴充模組 輸出擴充模組 輸入輸出擴充單元 特殊擴充模組 /單元 電源擴充單元

FX2N-8EX FX2N-8EYR FX2N-32ER ●類比量 A/D轉換 ●AD/DA 混合 ●定位控制 ●通訊 /網路 FX3U-1PSU-5V FX2N-8EX-ES/UL FX2N-8EYT FX2N-32ES FX2N-8AD FX2N-5A FX3U-2HC FX2N-232IF

FX2N-8EX-UA1/UL FX2N-8EYT-H FX2N-32ET FX3U-4AD ●溫度調節 FX3U-1PG FX3U-16CCL-M FX2N-16EX FX2N-8EYR-ES/UL FX2N-32ER-ES/UL ●類比量D/A 轉換 FX3U-4LC FX2N-10PG FX3U-64CCL FX2N-16EX-C FX2N-8EYT-ESS/UL FX2N-32ET-ESS/UL FX3U-4DA FX3U-20SSC-H FX2N-64CL-M FX2N-16EXL-C FX2N-8EYR-S-ES/UL FX2N-48ER FX2N-10GM FX3U-ENET-L^＊6 FX2N-16EX-ES/UL FX2N-16EYR FX2N-48ET FX2N-20GM

FX2N-16EYT FX2N-48ER-ES/UL FX2N-1RM-E-SET 輸入輸出擴充模組 FX2N-16EYT-C FX2N-48ET-ESS/UL

FX2N-8ER FX2N-16EYS FX2N-48ER-UA1/UL FX2N-8ER-ES/UL FX2N-16EYR-ES/UL FX2N-48ER-D

FX2N-16EYT-ESS/UL FX2N-48ET-D FX2N-48ER-DS FX2N-48ET-DSS

■選件

顯示模組 顯示模組支架 記憶體盒

FX3U-7DM FX3U-7DM-HLD FX3U-FLROM-16 FX3U-FLROM-64 FX3U-FLROM-64L FX3U-FLROM-1M^＊7

輔件 擴充延長電纜 連接器轉換擴充轉接

器 FX3U-32BL FX0N-30EC（30cm） FX2N-CNV-BC 電池（基本單元已裝配） FX0N-65EC（65cm）

照片為代表機型，各擴充設備的外形尺寸及外觀不盡相同。

項目 規格概要

電源、

輸入輸出 電源規格 AC電源型：AC100～240V　50/60Hz　 DC電源型：DC24V

消耗電量 AC電源型：30W（16M），35W（32M），40W（48M），45W（64M），50W（80M），65W（128M）

DC電源型：25W（16M），30W（32M），35W（48M），40W（64M），45W（80M）

衝擊電流 AC電源型：最大30A　5ms以下/AC100V，最大45A　5ms以下/AC200V

24V供給電源 AC電源 DC輸入型：400mA 以下（16M，32M）　600mA 以下（48M，64M，80M，128M）

輸入規格 DC輸入型：DC24V，5/7mA（無電壓觸點或漏型輸入時：NPN開路集電極晶體管，源型輸入時：PNP開路集電極晶體管）

AC輸入型：AC100～120V AC電壓輸入

輸出規格 繼電器輸出型：2A/1點，8A/4點COM， 8A/8點COM　AC250V（取得CE、UL/cUL 認證時為240V），DC30V 以下 雙向可控矽型：0.3A/1點 , 0.8A/4點COM　AC85～242V

晶體管輸出型：0.5A/1點 , 0.8A/4點 , 1.6A/8點COM　DC5～30V 輸入輸出擴充 可連接FX2N系列用擴充設備

内置通訊介面 RS-422

紧凑型第3代微型可編程控制器。

連接器式輸入輸出型省接線。

大幅强化了业内最高水平的高速处理及定位等内 置功能。

控制規模：16～256點（基本單元：16/32/64/96點）

〔使用 CC-Link 遠端 I/O 時為384點〕

■ FX

基本單元

■選件

■特殊擴充轉接器

記憶體盒 擴充延長電纜 連接器轉換擴充轉接器

FX3U-FLROM-64 FX0N-30EC（30cm） FX2N-CNV-BC FX3U-FLROM-16 FX0N-65EC（65cm）

FX3U-FLROM-64L FX3U-FLROM-1M^＊3

類比輸入開關

●基本單元(漏型輸入)及 FX2NC-□□EX的輸入用

●FX-16E-TB形輸入輸出擴充單元用 FX2C-16SW-TB

FX2C-16SW-C 連接電腦用的轉換器 FX-USB-AW　USB用 FX-232AWC-H　RS-232C用 類比量特殊擴充轉接器 FX3U-4AD-ADP 輸入用 FX3U-4DA-ADP 輸出用 FX3U-3A-ADP^＊1 輸入輸出用 FX3U-4AD-TC-ADP 熱電偶輸入用 FX3U-4AD-PT-ADP Pt100輸入用 FX3U-4AD-PTW-ADP Pt100輸入用 FX3U-4AD-PNK-ADP Pt1000,

Ni1000輸入用

通訊特殊擴充轉接器

FX3U-ENET-ADP^＊2 Ethernet 通訊用 FX3U-232ADP-MB RS-232C（MODBUS）通訊用 FX3U-485ADP-MB RS-485（MODBUS）通訊用 CF卡特殊擴充轉接器

FX3U-CF-ADP^＊1 資料收集用

特殊擴充轉接器可以直接安裝在右圖所示基本單元上，無需功能擴充板。

＊1 ：基本單元Ver. 2.61以上適用 ＊2：基本單元Ver. 3.10以上適用，在擴充轉接器左端只能安裝1台 ＊3：基本單元Ver. 3.00以上適用

＊4 ：基本單元Ver. 2.21以上適用 ＊5：FX2NC-64ET側40針、輸入輸出擴充單元側20針×2 ＊6：也有0.5mm²用的“-SA”型。

輔件

●電池 ●輸入擴充模組用輸入電源線

FX3U-32BL FX2NC-100BPCB（1m）

●基本單元用電源線 ●輸入擴充模組用輸入電源傳送電纜

FX2NC-100MPCB（1m） FX2NC-10BPCB1（0.1m）

編程軟體 GX Works2

■周邊設備

顯示器 手持編程器

GOT SIMPLE, GOT1000, GOT2000

FX-30P

DC DC電源

D1 DC輸入（漏型） D2 DC輸入（漏型 / 源型）

R 繼電器輸出 T1 晶體管輸出（漏型） T2 晶體管輸出（源型）

FX3UC-16MR/D-T DC D1 R FX3UC-16MR/DS-T DC D2 R FX3UC-16MT/D DC D1 T1 FX3UC-16MT/DSS DC D2 T2 FX3UC-16MT/D-P4 DC D1 T1 FX3UC-16MT/DSS-P4 DC D2 T2 輸入：8點 / 輸出：8點

FX3UC-32MT/D DC D1 T1 FX3UC-32MT/DSS DC D2 T2 輸入：16點 / 輸出：16點

FX3UC-64MT/D DC D1 T1 FX3UC-64MT/DSS DC D2 T2 輸入：32點 / 輸出：32點

FX3UC-96MT/D DC D1 T1 FX3UC-96MT/DSS DC D2 T2 輸入：48點 / 輸出：48點

系統構成　System Confi guration

輸入輸出電纜

●輸入輸出通用電纜 ●輸入輸出擴充單元用

FX-16E-500CAB-S(5m 20針) FX-16E-□ CAB-R(20針)

●輸入輸出擴充單元用 □：150（1.5m） /300 （3m） /500（5m）

FX-16E-□ CAB(兩端20針) ●A6TBXY36形連接器端子台轉換單元用 FX-32E-□ CAB^＊5 FX-A32E-□ CAB（1.5m）

□：150（1.5m） /300 （3m） /500（5m） □：150（1.5m） /300 （3m） /500（5m）

系列

項目 規格概要

電源、

輸入輸出

電源規格 DC24V

消耗電量^＊1 6W（16點型）, 8W（32點型）, 11W（64點型）, 14W（96點型）

衝擊電流 最大30A 0.5ms以下/DC24V

輸入規格 DC24V，5/7mA（無電壓觸點或開路集電極晶體管^＊2）

輸出規格 繼電器輸出型：2A/1點 ,4A/1COM AC250V（取得CE、UL/cUL 認證時為240V），DC30V以下 晶體管輸出型：0.1A/1 點（Y000 ～ Y003 為，0.3A/1 點）　DC5 ～ 30V

輸入輸出擴充 可以連接FX2NC、FX2N^＊3系列用擴充模組

内置通訊介面 RS-422

＊1：該消耗電量不包括輸入輸出擴充模組、特殊擴充單元 / 特殊功能模組的消耗電量。

關於輸入輸出擴充模組的消耗電量（電流），請參閱 FX3UC用户手册【硬件篇】。

關於特殊擴充單元 / 特殊功能模組的消耗電量，请分别參閱相應手册。

＊2： FX3UC- □□ MT/D 型為，NPN 開路集電極晶體管輸入。FX3UC- □□ MT/DSS 型為NPN 或是PNP 開路集電極晶體管輸入。

＊3：需要連接器轉換擴充轉接器或電源擴充單元

■擴充設備

輸入擴充模組 輸出擴充模組 FX2NC-16EX FX2NC-16EYT FX2NC-16EX-DS FX2NC-16EYT-DSS FX2NC-16EX-T FX2NC-16EYR-T FX2NC-16EX-T-DS FX2NC-16EYR-T-DS FX2NC-32EX FX2NC-32EYT FX2NC-32EX-DS FX2NC-32EYT-DSS

輸入輸出擴充模組 特殊擴充模組 FX2NC-64ET FX3UC-4AD

FX2NC-1HC

電源擴充單元 FX3UC-1PS-5V

連接器轉換擴充轉接器 FX2NC-CNV-IF

輸入擴充模組 特殊擴充模組 /單元

FX2N-8EX ●類比量 A/D轉換 ●定位控制 ●通訊 /網路

FX2N-8EX-ES/UL FX2N-8AD FX3U-2HC FX2N-232IF FX2N-8EX-UA1/UL FX3U-4AD FX3U-1PG FX3U-16CCL-M FX2N-16EX ●類比量D/A 轉換 FX2N-10PG FX3U-64CCL FX2N-16EX-C FX3U-4DA FX3U-20SSC-H FX2N-64CL-M FX2N-16EXL-C ●AD/DA 混合 FX2N-10GM FX3U-ENET-L^＊4 FX2N-16EX-ES/UL FX2N-5A FX2N-20GM

●溫度調節 FX2N-1RM-E-SET 輸入輸出擴充模組 FX3U-4LC

FX2N-8ER FX2N-8ER-ES/UL

輸出擴充模組 FX2N-8EYR FX2N-8EYT FX2N-8EYT-H FX2N-8EYR-ES/UL FX2N-8EYT-ESS/UL FX2N-8EYR-S-ES/UL FX2N-16EYR FX2N-16EYT FX2N-16EYT-C FX2N-16EYS FX2N-16EYR-ES/UL FX2N-16EYT-ESS/UL 或者

輸入輸出用擴充單元

FX-16E-TB FX-16EYR-ES-TB/UL FX-16EYR-TB FX-16EYS-ES-TB/UL FX-16EYS-TB FX-16EYT-ES-TB/UL FX-16EYT-TB FX-16EYT-ESS-TB/UL FX-16EX-A1-TB FX-32E-TB FX-16EX-A1-TB/UL FX-32E-TB/UL FX-16E-TB/UL

自制輸入輸出電纜時使用的連接器

●扁平線用連接器

FX2C-I/O-CON(0.1mm² 20針用) FX-I/O-CON2(0.1mm² 40針用)

●散線用連接器

FX2C-I/O-CON-S(0.3mm² 20針用)^＊6 FX-I/O-CON2-S(0.3mm² 40針用)^＊6 照片為代表機型，各擴充設備的外形尺寸及外觀不盡相同。

規格概要

■ FX

基本單元

FX3G-14MR/ES-A AC D R FX3G-14MT/ES-A AC D T1 FX3G-14MT/ESS AC D T2 FX3G-14MR/DS DC D R FX3G-14MT/DS DC D T1 FX3G-14MT/DSS DC D T2 輸入：8點 / 輸出：6點

FX3G-24MT/ESS AC D T2 FX3G-24MR/DS DC D R FX3G-24MT/DS DC D T1 FX3G-24MT/DSS DC D T2 輸入：14點 / 輸出：10點

FX3G-40MT/ESS AC D T2 FX3G-40MR/DS DC D R FX3G-40MT/DS DC D T1 FX3G-40MT/DSS DC D T2 輸入：24點 / 輸出：16點

FX3G-60MT/ESS AC D T2 FX3G-60MR/DS DC D R FX3G-60MT/DS DC D T1 FX3G-60MT/DSS DC D T2 輸入：36點 / 輸出：24點

■功能擴充板

■特殊擴充轉接器連接用

■特殊擴充轉接器

類比量輸入用

FX3G-2AD-BD^＊1 類比量輸入用 類比量輸出用

FX3G-1DA-BD^＊1 類比量輸出用 8點類比量電位器用

FX3G-8AV-BD^＊1 8點類比量電位器用 通訊用

FX3G-232-BD RS-232C通訊用 FX3G-485-BD RS-485通訊用 FX3G-485-BD-RJ RS-485通訊用

（RJ-45連接器型）

FX3G-422-BD 與RS-422周邊設備通訊用 擴充輸入輸出用

FX3G-4EX-BD^＊2 擴充輸入用（DC24V 4點）

FX3G-2EYT-BD^＊2 擴充輸出用

（晶體管輸出2點）

特殊擴充轉接器連接用 FX3G-CNV-ADP

類比量特殊擴充轉接器 FX3U-4AD-ADP 輸入用 FX3U-4DA-ADP 輸出用 FX3U-3A-ADP ^＊3 輸入輸出用 FX3U-4AD-PT-ADP Pt100輸入用 FX3U-4AD-PTW-ADP Pt100輸入用 FX3U-4AD-TC-ADP 熱電偶輸入用 FX3U-4AD-PNK-ADP Pt1000, Ni1000輸入用

通信特殊擴充轉接器

FX3U-ENET-ADP^＊4 Ethernet 通訊用 FX3U-232ADP-MB^＊5 RS-232C（MODBUS）通訊用 FX3U-485ADP-MB^＊5 RS-485（MODBUS）通訊用

功能擴充板

連接特殊擴充轉接器時需要FX3G-CNV-ADP。

詳細的組合方法請參考產品手冊。

畫面為嵌入式。

■ FX

基本單元

FX3GA-24MR-CM AC D R FX3GA-24MT-CM AC D T1 輸入：14點 / 輸出：10點

FX3GA-60MR-CM AC D R FX3GA-60MT-CM AC D T1 輸入：36點 / 輸出：24點

FX3GA-40MR-CM AC D R FX3GA-40MT-CM AC D T1 輸入：24點 / 輸出：16點

AC AC電源 DC DC電源 D DC輸入（漏型 / 源型）

R 繼電器輸出 T1 晶體管輸出（漏型） T2 晶體管輸出（源型）

系統構成　System Confi guration

控制規模：24～128（FX3GA基本單元：24/40/60點）

14～128（FX3G基本單元：14/24/40/60點）

〔使用 CC-Link 遠端 I/O 時為256點〕

第3代標準機型。

使用簡便的一體化機型及靈活的擴充性。

凝縮了FX3系列一貫的使用方便性。

其高性價比最適合小規模的控制。
