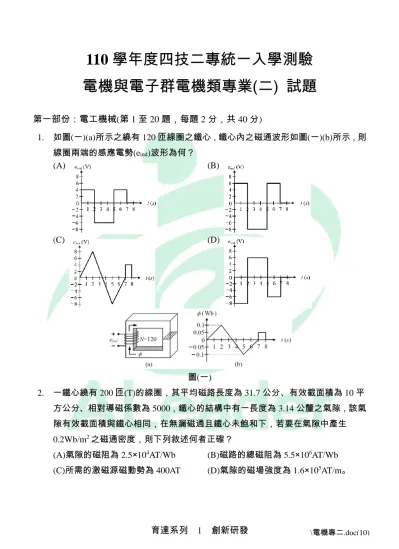

110 學年度四技二專統一入學測驗 電機與電子群電機類專業(二) 試題
第一部份：電工機械(第1至20題，每題2分，共40分)
1. 如圖(一)(a)所示之繞有120匝線圈之鐵心，鐵心內之磁通波形如圖(一)(b)所示，則
線圈兩端的感應電勢(eind)波形為何？
(A) (B)
(C) (D)
圖(一)
2. 一鐵心繞有200匝(T)的線圈，其平均磁路長度為31.7公分、有效截面積為10平 方公分、相對導磁係數為5000，鐵心的結構中有一長度為3.14公釐之氣隙，該氣 隙有效截面積與鐵心相同，在無漏磁通且鐵心未飽和下，若要在氣隙中產生
0.2Wb/m2之磁通密度，則下列敘述何者正確？
(A)氣隙的磁阻為2.5×104AT/Wb (B)磁路的總磁阻為5.5×106AT/Wb (C)所需的激磁源磁動勢為400AT (D)氣隙的磁場強度為1.6×105AT/m。
3. 一部四極直流發電機，電樞總導體數為400根，每極磁通量為0.06Wb，若發電機
以轉速為1500rpm的原動機帶動，則下列敘述何者正確？
(A)若電樞繞組採雙層雙分(duplex)波繞，則每根導體之感應電勢為3V
(B)若電樞繞組採雙層雙分疊繞，則電機產生的感應電勢為200V
(C)若電樞繞組採單層單分(simplex)波繞，則電機產生的感應電勢為1200V
(D)若每根導體之額定電流為5A，當電樞繞組採單層單分疊繞，則電機的額定功
率為10kW。
4. 一部電樞電阻為0.5Ω 之分激式直流發電機，在固定轉速1800rpm的原動機帶動
下，所測得的無載特性曲線如圖(二)所示，則下列敘述何者正確？
(A)臨界場電阻值Rfc為30Ω
(B)調整場電阻值Rf＜Rfc，當If＝9A時，所產生的感應電勢Ea為250V (C)If＝9A時，實際場電阻值Rf約為15Ω
(D)當電機輸出端短路時，其穩態短路電流為240A。
圖(二)
5. 一部八極、額定負載2kW、端電壓125V、電樞繞組有64個線圈採雙分疊繞之他(外) 激式直流發電機，每個線圈有25匝，電刷總壓降為2V，原動機以2400rpm轉速 帶動此電機於額定負載下運轉，若磁通未飽和並忽略電樞反應，且電樞要產生 130V的感應電勢，則下列敘述何者正確？
(A)每極磁通量為0.01Wb (B)線圈每匝電阻為0.03Ω (C)每條並聯路徑之電流為0.5A
(D)額定負載下電機轉軸上所產生之感應反轉矩約為5.52N-m。
6. 如圖(三)所示之線性電機，是由電壓為VB之蓄電池與一有效長度為之導體，透 過開關S連接置於一對平滑無摩擦的軌道上，沿著軌道佈有進入紙面的均勻磁 場，若VB＝100V、迴路電阻R＝0.25Ω 、磁通密度B＝0.5Wb/m2、＝1m，則在 S閉合瞬間，導體所受的力之大小和方向為何？
(A)100N，向右 (B)150N，向左 (C)200N，向右 (D)250N，向左。
圖(三) 圖(四)
7. 一部電源電壓150V之串激式直流電動機，電樞和串激場繞組之電阻分別為0.2Ω
和0.1Ω ，滿載電樞電流和轉速分別為50A和1000rpm，旋轉損和雜散負載損共
200W，在串激磁場未飽和情況下，若電源電壓及輸出轉矩不變，利用電樞電阻控 制法將轉速控制為滿載轉速之0.8倍，則下列敘述何者正確？
(A)於串激場繞組串聯一0.25Ω 的電阻可滿足控速的要求
(B)轉速改變前電動機之內生(電磁)功率為3750W
(C)轉速改變後電動機之內生(電磁)功率為4750W
(D)轉速改變前、後電動機之運轉效率相差18%。
8. 如圖(四)所示之變壓器電路，下列敘述何者正確？(cos53°＝0.6，sin37°＝0.6) (A)VL＝25∠ －16°V (B)Ig＝0.5∠ －53°A
(C)Zline消耗100W功率 (D)Vg輸出200W功率。
9. 一部額定容量10kVA、400V/100V、60Hz之變壓器，負載功率因數為0.8落後，
當輸出功率為6kW時可得96%的最大操作效率，下列敘述何者正確？
(A)變壓器的鐵損為250W (B)最大操作效率時之負載電流為100A
(C)一次側額定電流為50A (D)變壓器的銅損為222W。
10. 一部單相雙繞組變壓器改接成一部2200V/2000V自耦變壓器，供給2000V、功率
因數為0.8落後、352kW之負載，則下列敘述何者正確？
(A)固有容量為44kVA (B)直接傳導容量為340kVA
(C)容量為雙繞組變壓器的5倍 (D)共用繞組上之電流為20A。
11. 一部50hp、440V、16極、60Hz的三相感應電動機，在額定負載下轉速為405rpm，
下列敘述何者錯誤？
(A)同步轉速為450rpm (B)轉子頻率為0.1Hz
(C)滿載轉差率為0.1 (D)定子旋轉磁場轉速為450rpm。
12. 一部8極、50hp、220V、60Hz三相感應電動機在△接起動時線電流為240A，起
動轉矩為120N-m，若改為使用Y-△起動，則當Y接起動時，下列敘述何者錯誤？
(A)相電壓為 3
220 V (B)起動轉矩為
3 120 N-m
(C)相電流為80A (D)同步轉速為900rpm。
13. 一部三相220V、4極、50Hz繞線式轉子感應電動機，其滿載轉速為1350rpm，轉
子電阻為1.0Ω ，在電壓與轉矩不變情形下，若串接1.0Ω 電阻於轉子繞組，則其
轉速為何？
(A)1200rpm (B)1350rpm (C)1500rpm (D)1800rpm。
14. 一部12極、400V、60Hz的三相感應電動機，功率因數為0.9落後，線電流為
3
60 A，轉差率為0.025，效率為80%，定子銅損與鐵損之和為1600W，下列敘
述何者錯誤？
(A)轉子轉速為585rpm (B)轉子銅損為500W
(C)同步轉速為600rpm (D)機械損失為1000W。
15. 一部1hp、110V、60Hz永久電容式單相感應電動機，其主繞組阻抗Zm為4＋j3Ω ， 輔助繞組阻抗Zs為6＋j10Ω ，若串接電容容抗為18Ω ，下列關於輔助繞組電流之 敘述何者正確？
(A)領先主繞組電流90度 (B)落後主繞組電流90度
(C)領先主繞組電流53度 (D)落後主繞組電流53度。
16. 一部三相同步發電機，採全節距集中繞組方式，每極最大磁通量為0.1Wb，每相
每極電樞繞組為100匝，轉速為1200rpm，若電樞繞組每相感應電勢之平均值為 1600V，則下列何者正確？
(A)頻率為50Hz (B)極數為4極 (C)頻率為60Hz (D)極數為8極。
17. 一部三相8極、220V、60Hz雙層短節距分佈繞組之同步發電機，其每相每極電樞 繞組為1匝，槽距角度為60°電機角，節距因數為
2
3 ，則下列何者錯誤？
(A)總槽數為24 (B)節距為
3 2
(C)同步轉速為900rpm (D)繞組因數為0.95。
18. 一部三相20kVA、200V、60Hz、Y接同步發電機，在未發生磁飽和情形下，開路
測試時線電壓為200V，場激磁電流If1為3.3A；短路測試時電樞電流為 3 100 A，
場激磁電流為If2，其短路比為1.5，則下列何者正確？
(A)If2＝2.2A，每相同步阻抗為 3
4 Ω (B)If2＝4.95A，每相同步阻抗為 3 4 Ω (C)If2＝2.2A，每相同步阻抗為
3
2 Ω (D)If2＝4.95A，每相同步阻抗為 3 2 Ω 。
19. 一部三相8極、220V、60Hz、Y接同步電動機，在外加電壓和負載不變條件下運
轉，調節場激磁電流，功率因數為1.0時，場激磁電流為15A，電樞電流為40A，
當場激磁電流增加為20A時，其功率因數為 9
8 ，則下列敘述何者正確？
(A)電樞電流為35.5A且超前相電壓 (B)電樞電流為35.5A且落後相電壓
(C)電樞電流為45A且超前相電壓 (D)電樞電流為45A且落後相電壓。
20. 一部四相可變磁阻型步進電動機採用一相激磁，每相每秒加300個脈波，若轉子
運轉在300rpm，則齒數為何？
(A)30 (B)40 (C)60 (D)80。
第二部份：電子學實習(第21至35題，每題2分，共30分)
21. 一RC耦合串級放大器操作於正常放大區，第一級放大器之電壓增益為38dB，第
二級放大器之電壓增益為22dB。忽略級間負載效應，於此放大器輸入振幅為500 μ V之弦波信號，則輸出電壓振幅為何？
(A)30mV (B)300mV (C)0.5V (D)5V。
22. 如圖(五)所示之N通道MOSFET放大電路，VDD＝12V，RD＝3kΩ，RG1＝600kΩ ， MOSFET之參數K＝2mA/V2，臨界電壓(threshold voltage)VT＝3.2V，若設定工作 點之VDS＝0.5VDD，則RG2應為何？
(A)120kΩ (B)189kΩ (C)256kΩ (D)323kΩ 。
圖(五) 圖(六)
23. 如圖(六)所示之JFET放大電路，VDD＝12V且JFET操作於飽和區，vi＝
200sin(1000t)mV，若D點之直流電壓為VD且其交流信號振幅為Vm，則vo1為何？
(A)－Vmsin(1000t)V (B)Vmsin(1000t)V (C)VD－Vmsin(1000t)V (D)VD＋Vmsin(1000t)V。
24. 如圖(七)所示之電路，VCC＝15V，Ri＝20kΩ ，Rf＝40kΩ ，若vi＝1sin(ωt)V，則 vo之波形為何？(示波器垂直檔位2V/DIV，探棒1：1)
(A) (B)
(C) (D)
圖(七) 圖(八)
25. 如圖(八)所示之電路，VCC＝15V，Ri＝20kΩ ，Cf＝0.1μ F，若vi＝5sin(1000t)V，
則vo之波形為何？
(A)2.5cos(1000t)V (B)－2.5cos(1000t)V (C)2.5sin(1000t)mV (D)－2.5sin(1000t)mV。
26. 如圖(九)所示之石英晶體等效電路，其中LS＝0.1H，CS＝2.501pF，RS＝150Ω ， CP＝0.42nF，以此晶體配合BJT電晶體放大電路製作成振盪器，則振盪器之振盪 頻率約為何？( 0.2486 0.5)
(A)319kHz (B)159kHz (C)48.8kHz (D)7.77kHz。
圖(九)
27. 以μ A741運算放大器(OPA)製作反相施密特(Schmitt)觸發器，下列敘述何者正確？
(A)OPA之輸出腳6會經電阻回授至負輸入腳2 (B)OPA之輸出腳6會經電阻回授至正輸入腳3
(C)OPA之輸出腳6不須回授至正、負輸入腳
(D)輸入信號必須由正輸入腳3接入。
28. 如圖(十)所示電路，vi(t)＝110 2 sin(377t)V、RL＝1kΩ ，變壓器的匝數比為N1： N2：N3＝10：1：1，假設電路元件皆為理想，若D1在實驗中被燒毀成斷路，則 vo(t)之平均值約為何？
(A)11V (B)9.9V (C)4.95V (D)0V。
ˉ 圖(十) ˉ 圖(十一)
29. 如圖(十一)所示電路，崩潰電壓Vz＝6V，若使用三用電表DCV檔，測得輸出電
壓Vo之值為8V，則電路故障情形為何？
(A)稽納二極體斷路 (B)2kΩ 電阻斷路 (C)4kΩ 電阻斷路 (D)稽納二極體短路。
30. 如圖(十二)所示電路，假設電路元件皆為理想，其輸入電壓Vi與輸出電壓Vo之轉 換曲線，下列何者正確？
(A) (B)
(C) (D)
圖(十二)
31. 指針型三用電表撥至R×1kΩ 檔，並完成歸零調整後，測量BJT電晶體B-E接腳
或B-C接腳，接順向偏壓時，指針皆偏轉(導通)；接逆向偏壓時，指針皆不偏轉(不 通)；C-E接腳，不管如何接，指針皆不偏轉(不通)，下列敘述何者正確？
(A)電晶體良好 (B)電晶體損壞
(C)電晶體時好時壞 (D)視電晶體編號而定。
32. 如圖(十三)所示電路，示波器設定在2V/DIV，量測10kΩ 兩端電壓大小為5DIV、
量測100Ω 兩端電壓大小為4DIV，則電晶體β 值為何？
(A)16 (B)80 (C)100 (D)200。
圖(十三) 圖(十四)
33. 如圖(十四)所示電路，若VB＝0V，VC＝12V，VE＝0V，則可能故障原因為何？
(A)47kΩ 電阻開路 (B)10kΩ 電阻開路
(C)4.7kΩ 電阻開路 (D)1kΩ 電阻開路。
34. 如圖(十五)所示電路，RL為負載，BJT操作於主動區且電壓增益Av＝vo/vi，下列 敘述何者正確？
(A)S閉合或斷開時，電壓增益絕對值相同 (B)S閉合時，電壓增益絕對值較小
(C)S斷開時，電壓增益絕對值較小
(D)S斷開時，由集極端看出去的交流負載電阻為RC＋RE。
圖(十五)
35. 觀察電晶體在主動區工作的共集極放大電路實驗結果，下列敘述何者正確？
(A)輸出電壓信號與輸入電壓信號反相、電壓增益Av≦1
(B)輸出電壓信號與輸入電壓信號反相、電壓增益Av 1
(C)輸出電壓信號與輸入電壓信號同相、電壓增益Av≦ 1
(D)輸出電壓信號與輸入電壓信號同相、電壓增益Av 1。
第三部份：基本電學實習(第36至50題，每題2分，共30分) 36. 一般電源供應器之使用，下列敘述何者正確？
(A)輸出電壓設定為5V，接上負載後電壓下降為3V，此現象有可能是輸出電流設
定值不足
(B)CV是固定電流模式 (C)CC是固定電壓模式
(D)TRACKING功能係指兩組輸出電壓可以各別設定輸出值。
37. 有色碼為棕黑紅金電阻6個，將其中3個並聯成電阻A，其中2個並聯成電阻B，
剩下1個為電阻C，則電阻A、B、C串聯之電阻值約為多少？
(A)143Ω (B)183Ω (C)1430Ω (D)1830Ω 。
38. 如圖(十六)電路， G 為檢流計，V＝12V、R1＝100Ω 、R2＝200Ω ，當R3、R4、 R5各為多少時 G 之讀值為零？
(A)R3＝100Ω 、R4＝200Ω 、R5＝1kΩ (B)R3＝200Ω 、R4＝100Ω 、R5＝1kΩ (C)R3＝300Ω 、R4＝400Ω 、R5＝0Ω (D)R3＝400Ω 、R4＝300Ω 、R5＝0Ω 。
圖(十六) 圖(十七)
39. 如圖(十七)引擎起動電路， M 為引擎起動馬達，當開關S閉合起動引擎時電流表
A 讀值為100A、電壓表 V 讀值為10.9V，當開關S斷開時電壓表讀值為12.9V，
則車用電池之戴維寧等效電壓與電阻分別為何？
(A)12.9V，0.02Ω (B)10.9V，0.02Ω (C)12.9V，0.2Ω (D)10.9V，0.2Ω 。 40. 導線的安全電流較不受下列哪一因素影響？
(A)導線之散熱條件 (B)導線周遭環境溫度
(C)導線絕緣材料之最高工作溫度 (D)導線長度。
41. 有一配線工程須完成(1)三處控制A燈、(2)二處控制B燈及(3)一處控制C燈，則 所需之開關種類及數量為何？
(A)一路開關1只、三路開關3只、四路開關2只 (B)一路開關2只、三路開關4只、四路開關0只 (C)一路開關2只、三路開關3只、四路開關1只
(D)一路開關1只、三路開關4只、四路開關1只。
42. 一般示波器使用具有×10與×1檔位之被動探棒，下列敘述何者正確？
(A)探棒置於×10檔位時，輸入示波器之信號被放大10倍
(B)各通道探棒之黑色鱷魚夾的連接線於示波器內部相連
(C)調整探棒上之微調電容器無法改變×10檔位之頻率響應
(D)示波器之探棒校正(CAL)端子輸出1kHz之弦波信號。
43. 使用浮球開關與抽水馬達控制水塔之水位時，下列敘述何者正確？
(A)上浮球懸空時之高度應高於高水位之上限
(B)上浮球懸空而下浮球浮在水面時，開關狀態不變 (C)上下兩個浮球都懸空時，抽水馬達停止抽水 (D)下浮球懸空時之高度應低於低水位之下限。
44. 如圖(十八)為家用配電系統單線圖，下列敘述何者錯誤？
(A)中性線連接N端子，不受總開關控制
(B)冷氣分路4之開關為漏電斷路器，供電電壓為220V
(C)電燈分路1、2跳脫電流均為20安培，供電電壓為110V
(D)從瓦時計引接至總開關為14平方公釐電線。
圖(十八) 圖(十九)
45. 如圖(十九)所示，使用示波器與被動探棒觀察電容器電壓與電流相位差之接線，下 列敘述何者正確？
(A)CH1接X點，CH1黑色鱷魚夾接Y點；CH2接Y點，CH2黑色鱷魚夾接Z 點，CH2波形反相
(B)CH1接X點，CH1黑色鱷魚夾接Y點；CH2接Z點，CH2黑色鱷魚夾接Y點，
CH2波形反相
(C)CH1接Y點，CH1黑色鱷魚夾接X點；CH2接Z點，CH2黑色鱷魚夾接X點，
CH1波形反相
(D)CH1接X點，CH1黑色鱷魚夾接Z點；CH2接Y點，CH2黑色鱷魚夾接Z點，
CH2波形反相。
46. 如圖(二十)所示電路，R1＝50Ω 、R2＝10kΩ 、C＝10μ F，開關S作週期性切換動 作，每閉合0.5秒後打開0.5秒，若示波器之探棒接X點，黑色鱷魚夾接Y點，
下列敘述何者正確？
(A)電阻器R2之電流波形為三角波 (B)充電時間常數約為0.5毫秒
(C)電容器之電壓波形為三角波 (D)放電時間常數為0.5秒。
圖(二十) 圖(二十一)
47. 關於單相交流負載之電功率測量，下列敘述何者正確？
(A)三安培表法需使用一遠大於負載阻抗之電阻器 (B)三伏特表法需使用一遠大於負載阻抗之電阻器
(C)以單相瓦特表測量小功率負載時，負載先並聯電壓線圈再串聯電流線圈 (D)以單相瓦特表測量大功率負載時，負載先串聯電流線圈再並聯電壓線圈。
48. 如圖(二十一)所示之低壓工業配線，使用四個按鈕開關及兩個電磁接觸器作順序控 制，下列動作順序何者正確？
(A)MC1與MC2同時動作；MC1停止後，MC2才能停止 (B)MC1動作後，MC2才能動作；MC1與MC2同時停止
(C)MC1動作後，MC2才能動作；MC1停止後，MC2才能停止
(D)MC1動作後，MC2才能動作；MC2停止後，MC1才能停止。
49. 如圖(二十二)所示，A、B及C為三相感應電動機繞組，M1、M2及M3為指針式
直流電壓表，U、X端分別接M1之正、負端，V、Y端分別接M2之正、負端，
W、Z端分別接M3之正、負端，於開關S閉合瞬間，下列敘述何者正確？
(A)M1正轉，M2反轉，M3反轉 (B)M1正轉，M2正轉，M3正轉
(C)M1反轉，M2反轉，M3反轉 (D)M1反轉，M2正轉，M3正轉。
圖(二十二)
50. 一部110V/220V單相感應電動機具有兩組運轉繞組、一組起動繞組、一個電容器
及一個離心開關，下列敘述何者正確？
(A)運轉繞組之電阻值比起動繞組之電阻值大 (B)兩組運轉繞組不須作極性測試
(C)做220V接線時，兩組運轉繞組並聯
(D)做110V接線時，離心開關、電容器與起動繞組三者串聯後與兩組運轉繞組並 聯。
電機與電子群電機類專業(二)－【解答】
1.(B) 2.(D) 3.(C) 4.(送分) 5.(B) 6.(C) 7.(D) 8.(送分) 9.(D) 10.(D) 11.(B) 12.(B) 13.(A) 14.(D) 15.(A) 16.(送分) 17.(D) 18.(A) 19.(C) 20.(C) 21.(C) 22.(D) 23.(C) 24.(A) 25.(A) 26.(A) 27.(B) 28.(C) 29.(A) 30.(A) 31.(A) 32.(B) 33.(A) 34.(B) 35.(C) 36.(A) 37.(D) 38.(A) 39.(A) 40.(D)
110 學年度四技二專統一入學測驗 電機與電子群電機類專業(二) 試題詳解
1.(B) 2.(D) 3.(C) 4.(送分) 5.(B) 6.(C) 7.(D) 8.(送分) 9.(D) 10.(D) 11.(B) 12.(B) 13.(A) 14.(D) 15.(A) 16.(送分) 17.(D) 18.(A) 19.(C) 20.(C) 21.(C) 22.(D) 23.(C) 24.(A) 25.(A) 26.(A) 27.(B) 28.(C) 29.(A) 30.(A) 31.(A) 32.(B) 33.(A) 34.(B) 35.(C) 36.(A) 37.(D) 38.(A) 39.(A) 40.(D) 41.(D) 42.(B) 43.(B) 44.(B) 45.(B) 46.(B) 47.(A) 48.(C) 49.(A) 50.(D) 1. E＝N
△t
△ ＝120 0 2
0 1 . 0
－
－ ＝6V；E＝N
△t
△ ＝120
2 5
) 01 1 . 0 (
－ ＝－8V 2. ψ ＝BA＝0.2×10×10－4＝2×10－4
氣隙磁阻＝2.5×106； 鐵心磁阻＝0.5×105；總磁阻＝25.5×105AT/Wb；
安匝＝ψ ×總磁阻＝2.5×106×(3.14×10－3)＝510；
510＝Hg×氣隙磁阻＝Hg×3.14×10－3 氣隙磁場強度：Hg＝1.6×105AT/m 3. E＝
2 60
400 4
‧ ×0.06×1500＝1200伏
4. Rfc＝
3 6
70 160
－
－ ＝30Ω 或 1 3
40 70
－
－ ＝15Ω ＝Rfc
5. 125V＝130－2－16×Ra，Ra＝0.1875Ω ，每一路徑電阻＝0.1875Ω ×16＝3Ω ， 每匝電阻為3Ω ÷100匝＝0.03Ω
6. I＝
0.25Ω
100 ＝400A，F＝BLI＝0.5×1×400＝200Nt向右。
7. Eb＝150－50×(0.1＋0.2)＝135V，新Eb＝135×
1000
800 ＝108V，
η ＝50A 135 108 50A
＝0.8，約少 20%
8. I＝
) 300 j 400 ( ) 500 j (200
500
＝0.5＜－53.1°
V'L＝0.5＜－53.1°×500＜36.8°＝250＜－16.3°
VL＝250＜－16.3°/10＝25＜－16.3°
9. ηmax＝
2PC
4) (3 2 KW 6
6KW
＋
＝0.96，PC＝222W
10. SA＝352KW/0.8＝440KVA＝S(
200
2000＋1)，S＝40KVA，
I＝IL－IH＝220－200＝20A 11. S＝
450 405
450－ ＝0.1，f
2＝0.1×60Hz＝6Hz 12. 起動轉矩＝
3
1 ×120N－m 13.
1500 1350 1500
1.0
－ ＝ S2
0 . 1 0 . 1 ＋
，S2＝0.2，Nr＝(1－0.2)×1500＝1200rpm
14. P＝ 3 ×400×
3
60 ×0.9×0.8＝17280W，PC2＝0.025×(17280＋Ploss)＝500W，Ploss＝ 2720W
15. 3 4 ＝
6 10 18－
＝ 3
4 ，因此輔助繞組電流領先主繞組電流90度。
16. NS＝ P
120f ＝1200rpm，f＝10p，1600×1.11＝4.44×10P×100P×0.1，
P2＝4，P＝2極。
17. α ＝60，q＝
8 3
24
＝1，Kd＝
2 sin 60 1
2 60 sin1
＝1
18. If2＝齒＝2.2，短路電樞電流為 3
100×1.5＝
3
150，Zs＝
3 150
3 200
＝3 4Ω
19. 15 20＝
40
Ias ，Ias＝53.3A，53.3A×
9
8＝45A
20. 300＝
N 300 60
，N＝60齒 21. NdBT＝38dB＋22dB＝60dB
∴ AVT＝103
∴ Vo＝AVT×Vi＝103×500μ V＝500mV＝0.5V
22. VDS＝0.5VDD＝12V＝6V ID＝
D DS DD
R V
V －
＝ 3K 6 12－
＝2mA
VGS＝VT＋ K
ID ＝3.2＋
m 2
m
2 ＝4.2V
12 2 .
4 ＝
2 G 2 G
R K 600
R
＋ ∴ RG2＝323KΩ 23. Vo1＝VD－Vmsin(1000t)V
反相放大 24. Vo＝Vi×
K 20
K 40 K 20 ＋
＝3Vi＝ 3 sinωt‧ V ↑ 峰值
∴ 2
3 ＝1.5格(峰值) 25. Vo＝
W C R
V
f i
m cosωt＝
1000 1
. 0 K 20
5
μ cos1000t＝2.5cos1000tV 26. fs＝
CS
2 2
1
π ＝
2 1 12) 10 501 . 2 1 . 0 (
159 . 0
－
＝318kHz
fp＝
P S
P S
C C
C LC
2
1
π ＋ ＝
2 1 9 12
9 12
10 ) 42 . 0 10 501 . 2
10 42 . 0 10 501 . 1 2 . 0 (
159 . 0
－
－
－
－
＋
≒
2 1 12) 10 501 . 2 1 . 0 (
159 . 0
－
≒ 318kHZ 27.
28. Vo(av)＝0.318V2m＝0.318×(110 2 × 10
1 )≒ 4.95V 29. DZ斷路：Vo＝12×
K 4 K 2
K 4
＋ ＝8V
30. (1)Vi＞V1，D1ON，D2OFF Vo＝Vi
(2)－V2＜Vi＜V1，D1OFF，D2OFF ∴ Vo＝Vi
(3)Vi＜－V2，D1OFF，D2ON Vo＝－V2
31. 忽略漏電流。
32. VRB＝2V/DIV×5DIV＝10V IB＝
B RB
R
V ＝
K 10
V
10 ＝1mA
VRC＝2V/DIV×4DIV＝8V IC＝ K 1 . 0 VRC ＝
K 1 . 0
8 ＝80mA β ＝
B C
I
I ＝
mA 1
mA
80 ＝80
33. BJT截止：47K開路 34. SW OFF：|AV|≒
E C
R
R ，rL=RC SW ON：|AV|≒
E L C
R R //
R 35. CC Vo與Vi同相
AV≦1
36. (A) ↓VL＝↓I RL
(B)CV是固定電壓模式 (C)CC是固定電流模式
(D)TRACKING 做同步調整 INDEPENDENT 各自獨立調整 37. R＝10×102Ω ±5%＝1000Ω ±50Ω
RT＝ 3 1000 ＋
2
1000 ＋1000＝1833Ω
38. 電橋平衡 G ＝0 R1R4＝R3R2
100×R4＝R3×200
R4＝2R3 R5任何值均可 答案選(A)。
39.
S閉合10.9＝100RM
RM＝0.109Ω
S打開VTh＝12.9V RTh＝
100 9 . 10 9 . 12 －
＝0.02Ω 40. 不受長度影響。
41. 3處控制 2個3路開關及1個4路開關 2處控制 2個3路開關
1處控制 1個1路開關
42. 探棒×10 輸入示波器信號縮小為
10 1 示波器校正 1kHz方波信號
43. 水位控制在2浮球下緣
44. 冷氣分路4之開關為冷氣，220V。
45.
46. S閉合C充電 τ ＝(50//10K)×10μ ＝50×10μ ＝0.5mS
S打開，C放電 τ ＝10K×10μ ＝0.1秒 47. R＝
P V2
P小R大 先串聯電流線圈後並電壓線圈 P大R小 先並聯電壓線圈後串電流線圈
48. 按PB2： 激磁MC1a閉合， 隨之激磁
按PB1： 停止， 須按PB3即停止
按PB4：須 動作後， 才能動作
按PB3：須 停止後， 才能停止
49. 開關S閉合瞬間：M1正轉，M2反轉，M3反轉。
50. 110V接線時，離心開關、電容器與起動繞組三者串聯後與兩組運轉繞組並聯。
