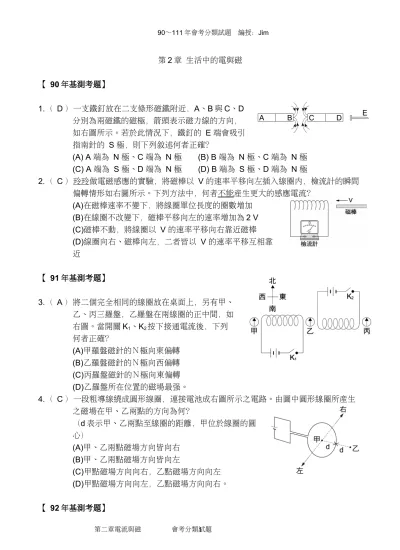

第2章 生活中的電與磁
【 90年基測考題】
1.（ D ）一支鐵釘放在二支條形磁鐵附近，A、B與C、D
分別為兩磁鐵的磁極，箭頭表示磁力線的方向，
如右圖所示。若於此情況下，鐵釘的 E 端會吸引 指南針的 S 極，則下列敘述何者正確？
(A) A 端為 N 極、C 端為 N 極 (B) B 端為 N 極、C 端為 N 極 (C) A 端為 S 極、D 端為 N 極 (D) B 端為 S 極、D 端為 N 極
2.（ C ）玲玲做電磁感應的實驗，將磁棒以 V 的速率平移向左插入線圈內，檢流計的瞬間 偏轉情形如右圖所示。下列方法中，何者不能產生更大的感應電流？
(A)在磁棒速率不變下，將線圈單位長度的圈數增加
(B)在線圈不改變下，磁棒平移向左的速率增加為2 V
(C)磁棒不動，將線圈以 V 的速率平移向右靠近磁棒 (D)線圈向右、磁棒向左，二者皆以 V 的速率平移互相靠 近
【 91年基測考題】
3.（ A ）將二個完全相同的線圈放在桌面上，另有甲、
乙、丙三羅盤，乙羅盤在兩線圈的正中間，如 右圖。當開關K1、K2按下接通電流後，下列 何者正確？
(A)甲羅盤磁針的Ｎ極向東偏轉 (B)乙羅盤磁針的Ｎ極向西偏轉 (C)丙羅盤磁針的Ｎ極向東偏轉 (D)乙羅盤所在位置的磁場最強。
4.（ C ）一段粗導線繞成圓形線圈，連接電池成右圖所示之電路。由圖中圓形線圈所產生 之磁場在甲、乙兩點的方向為何？
（d表示甲、乙兩點至線圈的距離，甲位於線圈的圓 心）
(A)甲、乙兩點磁場方向皆向右 (B)甲、乙兩點磁場方向皆向左
(C)甲點磁場方向向右，乙點磁場方向向左 (D)甲點磁場方向向左，乙點磁場方向向右。
【 92年基測考題】
5.（ A ）使用如右圖所示之裝置。下列有關電流與磁場關係 之敘述，何者正確？(圖中G為檢流計)
(Ａ)開關Ｓ接通後，線圈甲在c點造成的磁場方向向
右
(Ｂ)開關Ｓ接通一段時間後，檢流針的指針向左偏轉 (Ｃ)當開關Ｓ切斷的瞬間，檢流計的指針沒有偏轉
(Ｄ)開關Ｓ切斷後，線圈甲在d點造成的磁場方向向右。
6.（ C ）甲、乙、丙三根相同的軟鐵棒分別環繞不同圈數的線圈，或電路中連接不同電壓 的電池組，如圖所示。下列關於軟鐵棒右端磁場強度的敘述何者正確？
(A)甲＞乙＞丙 (B)甲＝乙＝丙 (C)甲＜乙＜丙 (D)甲＜乙＝丙 。
【 93年基測考題】
7.（ D ）「在一支大試管內裝入約九分滿的鐵粉，並將鐵粉磁化，它可吸住迴紋針﹔再將 試管大力搖晃後，則無法再吸住迴紋針。」有關此實驗的敘述，下列何者錯誤﹖
(A)鐵粉屬於軟磁鐵 (B)鐵粉容易磁化，也容易消去磁性 (C)搖晃或敲擊試管容易使鐵粉磁性消失
(D)以鐵粉製成的磁鐵四周無磁力線存在。
8.（ B ）在一螺線形線圈中放入軟鐵棒，按下開關S接通電流後，吸引繫在繩上自由垂下
的小鐵球，使它偏離θ角，如右圖所示。下列何者無法使θ角變大﹖
(A)讓通電的線圈及軟鐵棒的位置更接近小鐵球 (B)將現有的兩個電池正負極同時反向連接 (C)再多加兩個同向串聯的相同電池
(D)將線圈繞得更緊密、更多圈
【 94年基測考題】
9.（ D ）愷傑發現電磁鐵與兩個永久磁鐵排列在一起時，磁力線的分布如圖所示。下列何
者為磁極a、b、c、d的磁性？
(A) N、S、N、N (B) N、N、N、N (C) S、S、N、N (D) S、N、S、S
10.（ C ）一長直導線垂直穿過水平厚紙板，在導線北方甲處水平放置一磁針。通過導線的 電流方向與磁針的偏轉方向，如右圖所示。若加大通過導線的電流，則磁針的偏 轉方向應為下列哪一個圖形？
(A) (B) (C) (D)
【 95年基測考題】
11.（ C ）阿明有一個磁浮玩具，其原理是利用電磁鐵產生磁性，讓具有磁性的玩偶穩定地 飄浮起來，其構造如右圖所示，若圖中之電源的電壓固定，
可
變電阻為一可以隨意改變電阻大小之裝置，則下列敘述何者 最
適當？
(A)電路中的電源須是交流電源
(B)電路中的a端點須連接直流電源的負極
(C)若增加環繞軟鐵的線圈，可增加玩偶飄浮的最大高度 (D)若將可變電阻的電阻值調大，可增加玩偶飄浮的最大高度
12.（ B ）有一種手電筒，只需在使用前搖一搖，使磁鐵穿過線圈，在兩個塑膠墊片之間來 回運動，就能發電並先將電能儲存，再供電給燈泡，它的構
造
如右圖所示。有關該手電筒的敘述，下列何者最為適當？
(A)搖晃手電筒的發電過程，是將磁鐵的動能直接轉換成光能 (B)搖晃手電筒時，磁鐵來回經過線圈會使線圈產生感應電流 (C)在來回搖晃手電筒的發電過程中，線圈會產生直流電 (D)搖晃手電筒的發電過程，是運用電流產生磁場
【 96年基測考題】
13.（ A ）如右圖所示，長直導線垂直通過水平放置的紙板，紙 板
上的四個點（a、b、c、d）與導線等距離。若在這四 個
點上各放置一個羅盤，且導線的電流由零逐漸加大，
則
在何處的羅盤其指針的N極最後幾乎會指向東方？
(A) a (B) b (C) c (D) d
【 97年基測考題】
14.（ C ）電阻R串接固定電壓為V的電池，電路裝置如圖所
示。甲、乙兩磁針置於導線下，丙、丁兩磁針置於導 線上，且甲、丙兩處的導線沿南北向水平放置，乙、
丁兩處的導線沿東西向水平放置。若按下開關S接通 電流後，則下列哪些磁針最可能會在水平面上偏轉？
(A)甲、乙 (B)丙、丁 (C)甲、丙 (D)乙、丁
15.（ A ）將一支磁針先後水平放置於距離一條鉛直長導線南方10公分的A處，與南方20
公分的B處，如右圖所示，導線通以穩定電流後，以地磁南北方向為基準，則有 關磁針在A、B兩處的偏轉狀態之比較，下列敘述何者正確？
(A)在A處，磁針偏轉較大 (B)在B處，磁針偏轉較大
(C)在A、B兩處，磁針均不偏轉 (D)在A、B兩處，磁針偏轉角度相同。
【 98年基測考題】
16.（ B ）如圖所示，a、b兩線圈固定在甲、乙兩塑膠套筒上，兩套筒在同一根光滑的水平
直桿上，能自由滑動，且a、b兩線圈以一可自由彎曲的銅線串聯。若將開關S按 下，使電路中通有電流，則關於甲、乙兩套筒運動的敘述，下列何者正確？
(A)靜止不動 (B)左右分開 (C)相互靠攏 (D)同時向右滑動。
【 99年基測考題】
17.（ D ）如圖所示，將同一根磁棒靜置於甲、乙、丙三位置10秒後，比較三處的感應電
流，下列敘述何者正確？
(A)在甲位置感應電流最大 (B)在乙位置感應電流最大
(C)在丙位置感應電流最大 (D)在三個位置都沒有感應電流。
18.（ D ）沿東西水平方向，上下放置的兩條平行長直導線，分
通以大小相等，方向相反的電流，且O點位於兩導線之
間，如圖所示。下列哪一個為O點的磁場方向？
(A)向東 (B)向西 (C)向南 (D)向北。
【 100年基測考題】
19.（ D ）有關磁力線與磁場的敘述，下列何者正確？
(A)磁力線的疏密分布與磁場強度無關 (B)磁力線越稀疏的地方磁場強度越強
(C)若要觀察磁鐵兩極附近某一點的磁場方向，可觀察鐵粉灑在磁鐵兩極附近所 形成的圖形來判斷
(D)若要觀察磁鐵兩極附近某一點的磁場方向，可將指南針擺放在此點，觀察磁
針N極指向來判斷。
20.（ D ）下列所敘述的作用力，何者不是超距力？
(A)放在桌上的課本所受的重力 (B)摩擦過後的毛皮對紙屑的吸引力 (C)兩磁鐵以相同兩極互相接近時，彼此作用的排斥力
(D)將充飽氣的氣球吹氣孔放鬆後，噴射氣體產生的反作用力。
21.（ C ）小萍將粗銅線分別垂直穿過水平的硬紙板甲、
乙，並連接成如附圖的電路裝置。接著在銅線 北邊2cm處分別放置磁針X、Y，開關K尚
未按下時，磁針N極均指向北方。小萍將開
關K按下後，待磁針均靜止時，記錄磁針N
極的偏轉方向。有關小萍所記錄的X、Y磁針
N極偏轉方向，下列敘述何者正確？
(A)兩磁針N極均向西方偏轉 (B)兩磁針N極均向東方偏轉
(C)X磁針N極向東方偏轉，Y磁針N極向西方偏轉
(D)X磁針N極向西方偏轉，Y磁針N極向東方偏轉 。
【 100年北北基聯測考題】
22.（ C ）將固定於水平桌面且排列在同一直線上的三個軟鐵棒以同一條導線纏繞，如圖所
示。當按下開關S接通電流後，甲、乙、丙形成三個電磁鐵，則下列對各電磁鐵
間磁力之描述何者正確？
(A)甲、乙相吸；乙、丙相吸 (B)甲、乙相吸；乙、丙相斥 (C)甲、乙相斥；乙、丙相吸 (D)甲、乙相斥；乙、丙相斥 。
23.（ A ）如圖所示，導線垂直穿過撒有細鐵粉的厚紙板。當按下開關形成通路時，輕敲厚 紙板，則厚紙板面上鐵粉分布的圖樣最可能為下列何者？
(A) (B)
(C) (D)
【 101年基測考題】
24.（ D ）一磁棒的N極與S極如圖所示。若將此磁棒由中央截成甲、
乙兩段小磁棒，取這兩段小磁棒分別靠近與圖中相同的磁 針，則下列示意圖中，何者最不可能為實際情況？
(A) (B) (C) (D)
25.（ A ）如圖所示，磁鐵上下擺放形成穩定磁場，若取一段直導線，放置在兩磁鐵中間，
用下列何種處理方式，可使此段導線所受的磁力方向向東？
(A)平行放置於W、Y連線上，通以由北向南的電流
(B)平行放置於W、Y連線上，通以由南向北的電流
(C)平行放置於X、Z連線上，通以由東向西的電流
(D)平行放置於X、Z連線上，通以由西向東的電流 。
【 102年基測考題】
26.（ D ）將一根長條形磁鐵放置在水平桌面上，在磁鐵周圍 分布的磁力線示意圖如圖所示。今在水平桌面上甲、
乙、丙、丁四點各放置一個磁針，若地球磁場的影 響忽略不計，則關於磁針N極的指向，下列何者錯 誤？
（A）甲：向西 （B）乙：向北
（C）丙：向西 （D）丁：向南。
【 103年會考及特招考題】
27.（ D ）將軟鐵棒、導線、直流電源、開關K連接如右圖，軟鐵棒的右端有一個磁鐵因磁
力作用而吸附在軟鐵棒上。按下開關K接通電路後，發現磁鐵因為與軟鐵棒相互 排斥而掉落，下列有關磁鐵掉落的敘述，何者最合理？
（A）電流由P點經開關K流向Q點，使軟鐵棒右端為S極
（B）電流由P點經開關K流向Q點，使軟鐵棒右端為N極
（C）電流由Q點經開關K流向P點，使軟鐵棒右端為S極
（D）電流由Q點經開關K流向P點，使軟鐵棒右端為N極。
28.（ A ）有甲乙兩個呈水平的電路裝置分別置於上下擺放的磁鐵之間，如右上圖所示。在
兩裝置的ㄇ型導線上的開口向左。按下開關K後，兩銅線均有電流通過卻未移動，
若只考慮此載流的銅線在磁鐵磁場中的受力，則此銅線與導線間「摩擦力」的方 向分別為下列何者？
（A）甲：向左，乙：向左 （B）甲：向左，乙：向右 （C）甲：向右，乙：向左 （D）甲：向右，乙：向右。
【 104年會考試題】
29.（ C ）將導線鉛直穿過水平紙板，並在距導線東、南、西、北2cm處放置磁針甲、乙、
丙、丁，四個磁針N極均指向北方，如圖所示。通以方向向下的電流後，發現有
三個磁針N極未指向北方，接著改通以方向向上、大小相同的電流後，發現也有
三個磁針N極未指向北方，則四個磁針在先後兩次通電時，磁針N極均未指向北
方的是哪兩個？
（A）甲、乙 （B）甲、丙 （C）乙、丁 （D）丙、丁。
【 105年會考試題】
30.（ A ）如右圖所示，將兩個磁鐵置入玻璃管中，磁鐵甲與玻璃 管底部接觸，磁鐵乙靜止漂浮在空中，不與玻璃管、
磁
鐵甲接觸。關於兩磁鐵的受力情形，下列何者正確？
（A）兩磁鐵所受合力均為零
（B）兩磁鐵所受合力均不為零
（C）磁鐵甲所受合力為零，磁鐵乙所受合力不為零，
且合力方向向上
（D）磁鐵乙所受合力為零，磁鐵甲所受合力不為零，且合力方向向下。
31.（ A ）下列四種裝置及其處理方式中，哪一種裝置的線圈會發生電磁感應現象？
【 106年會考試題】
32.（ C ）有一電路裝置如圖所示，銅線甲、乙、丙、丁分別與相鄰銅線垂直，且均與磁場 方向垂直，則關於通電時銅線在磁場中所受的磁力方向，下列何者正確？
（A）銅線甲：向北 （B）銅線乙：向南
【 107年會考試題】
33.（ A ）若將兩根相同的條形磁鐵靜止擺放如圖所示，則圖中虛線區域中磁力線分布及磁 場方向，下列何者最合理？
【 108年會考試題】
34.（ C ）小華畫了一張電流的磁效應實驗示意圖，如右圖所示，圖 中磁針放置於導線的上方，磁針黑色部分為 N 極，所指 方向為磁場方向。老師發現此示意圖並不合理，則下列哪 一個修改方式的示意圖最為合理？
【 109年會考試題】無命題
【 110年會考試題】無命題
【 111年會考試題】
35.（ B ）水平桌面上畫有由大小相等正方形組成的方格，一條導線沿著桌面上的直線水平
放置，將導線通入穩定電流，如圖所示。關於載流導線在桌面上P、Q兩點所產
生的磁場強度及方向，下列何者正確？
（A）強度相同，方向相同 （B）強度相同，方向不同 （C）強度不同，方向相同 （D）強度不同，方向不同。
36.（ D ）圖為兩根條型強力磁鐵間的磁力線分布圖，箭頭表示磁力線的方向，在圖中P 點
放置一個磁針，已知磁針的黑色端表示 N 極，不考慮地磁的影響，則在磁針達 到靜止平衡時的情形為下列何者？
試題結束…
