創新建材研發成果知識庫建立之研究
123
0
0
全文
(2)
(3) （國科會 GRB 編號） PG9603－0424. 創新建材研發成果知識庫 建立之研究. 受委託者：財團法人台灣建築中心 研究主持人：蕭炎泉 協同主持人：鄭紹材 研. 究. 員：楊錫麒. 研究助理：陳志宏. 內政部建築研究所委託研究報告 中華民國 96 年 12 月.
(4) 創新建材研發成果知識庫建立之研究. II.
(5) 目次. 目 次 表. 次....................................................................................V. 圖. 次................................................................................ VII. 摘 要.................................................................................... XI 第一章 緒論 .......................................................................... 1 第 一 節 研 究 緣 起 ...................................................... 1 第 二 節 研 究 背 景 ...................................................... 2 第 三 節 研 究 目 的 ...................................................... 3 第 四 節 研 究 重 要 性 .................................................. 4 第 五 節 研 究 方 法 ...................................................... 5 第 六 節 研 究 流 程 ...................................................... 6 第二章 文獻回顧 .................................................................. 7 第 一 節 相 關 研 究 案 .................................................. 7 第 二 節 相 關 論 文 .................................................... 11 第三章 系統架構分析與建置 ............................................ 13 第 一 節 系 統 功 能 分 析 ........................................... 13 第 二 節 系 統 資 料 庫 建 構 ....................................... 15 第 三 節 資 料 單 元 分 析 與 建 置 .............................. 17. I.
(6) 創新建材研發成果知識庫建立之研究. 第 四 節 系 統 開 發 工 具 ........................................... 33 第五節 資料擷取 ........................................................ 35 第四章 系統操作介紹 (Client/Server 版)........................ 39 第 一 節 新 材 料 知 識 庫 之 架 構 .............................. 39 第 二 節 系 統 作 業 .................................................... 41 第 三 節 基 本 作 業 .................................................... 44 第 四 節 新 材 料 維 護 作 業 ....................................... 47 第 五 節 查 詢 資 料 .................................................... 58 第 六 節 批 次 建 檔 .................................................... 67 第五章 系統操作介紹 (Web 版) .................................... 71 第一節 資料查詢 ........................................................ 71 第二節 關鍵字查詢 .................................................... 73 第三節 資料上傳 ........................................................ 74 第四節 好站連結 ........................................................ 79 第五節 聯絡我們 ........................................................ 80 第六章 結論與建議 ............................................................ 81 第一節 研究結論 ........................................................ 81 第二節 研究建議 ........................................................ 82. II.
(7) 目次. 附錄一 會議紀錄(一) ......................................................... 83 附錄二 會議紀錄(二) ......................................................... 87 附錄三 期中報告審查會議紀錄 ...................................... 91 附錄四 期末報告審查會議紀錄 ...................................... 97 參考書目............................................................................ 103. III.
(8)
(9) 表次. 表. 次. 表 3-1 使用者資料檔 users................................................. 17 表 3-2 作業群組檔 FunctionGroup ................................... 17 表 3-3 作業項目檔 FunctionItem ...................................... 18 表 3-4 群組名稱 GroupName ............................................ 20 表 3-5 縣市 County ............................................................. 20 表 3-6 鄉鎮 Town............................................................... 20 表 3-7 單位資料 Unit .......................................................... 21 表 3-8 權限檔 Security ....................................................... 21 表 3-9 材料種類 MaterialType .......................................... 21 表 3-10 材料供應商 MaterialProvider.............................. 22 表 3-11 創新材料資料 InnovativeMaterialM ................... 23 表 3-12 材料專利 MPatent................................................. 24 表 3-13 材料施工照片 MaterialPicture ............................ 24 表 3-14 材料施工影片 MaterialFilm................................. 25 表 3-15 材料施工圖說 MaterialDrawing .......................... 25 表 3-16 材料組成 Ingredient.............................................. 26 表 3-17 單位名稱 Unit ........................................................ 26. V.
(10) 創新建材研發成果知識庫建立之研究. 表 3-18 大項 ItemA............................................................. 27 表 3-19 中項 ItemB ............................................................. 27 表 3-20 檢驗單位 InspectM ............................................... 27 表 3-21 檢驗人員 InspectD ................................................ 28 表 3-22 檢驗報告 MaterialReport..................................... 28 表 3-23 施工法 ConstMethod ............................................ 29 表 3-24 專案資料 Project ................................................... 30 表 3-25 建設公司 ConstComp ........................................... 30 表 3-26 營造廠 Constractor ............................................... 31 表 3-27 引用專案 ConstProject ......................................... 31 表 3-28 施工期間 ConstPeriod .......................................... 32 表 3-29 廠商範例表............................................................ 37 表 3-30 建材範例表............................................................ 38 表 4-1 單位資料................................................................... 44 表 4-2 材料種類................................................................... 45 表 4-3 產品資料(1) ............................................................. 67 表 4-4 產品資料(2) ............................................................. 68 表 4-5 公司資料(1) ............................................................. 69. VI.
(11) 圖次. 圖 次 圖 1-1 研究流程圖................................................................6 圖 3-1 ER/Studio 支援資料庫之類型 ................................16 圖 3-2 ER/Studio 建構之關係架構圖 ................................16 圖 3-3 ER/Studio 產生之實體圖 ........................................18 圖 3-4 ER/Studio 產生之文字檔(InterBase 版).............19 圖 3-5 BDE Administrator..............................................33 圖 3-6 Delphi IDE 視覺化整合介面 ...............................34 圖 3-7 資料擷取程式畫面 – 廠商資料部分..................35 圖 3-8 資料擷取程式畫面 – 建材資料部分..................36 圖 3-9 資料擷取程式之資料自動編碼畫面....................36 圖 4-1 系統架構圖..............................................................39 圖 4-2 系統登入視窗..........................................................41 圖 4-3 使用者資料維護視窗...............................................41 圖 4-4 使用者密碼設定視窗...............................................42 圖 4-5 設定印表機視窗......................................................43 圖 4-6 單位維護視窗..........................................................44 圖 4-7 材料種類資料維護視窗..........................................45. VII.
(12) 創新建材研發成果知識庫建立之研究. 圖 4-8 材料特性維護視窗..................................................46 圖 4-9 施工期間維護視窗..................................................46 圖 4-10 材料廠商資料維護視窗........................................47 圖 4-11 材料廠商一般資料視窗........................................47 圖 4-12 材料廠商公司簡介................................................48 圖 4-13 材料廠商業務實績................................................48 圖 4-14 材料廠商得獎資料................................................49 圖 4-15 材料廠商服務訊習................................................49 圖 4-16 材料廠商備註........................................................50 圖 4-17 材料綱要編碼維護視窗........................................51 圖 4-18 材料一般資料維護視窗........................................52 圖 4-19 料施工照片維護視窗............................................53 圖 4-20 料施工影片維護視窗............................................54 圖 4-21 施工圖說維護視窗................................................55 圖 4-22 專利資料維護視窗................................................56 圖 4-23 料材料缺失維護視窗............................................57 圖 4-24 材料一般資料查詢視窗........................................58 圖 4-25 材料施工照片查詢視窗........................................59. VIII.
(13) 表次. 圖 4-26 料施工影片查詢視窗............................................60 圖 4-27 材料施工圖說查詢視窗........................................61 圖 4-28 材料專利資料查詢視窗........................................62 圖 4-29 材料缺失查詢視窗................................................63 圖 4-30 材料關鍵字查詢-文件部分 ..................................64 圖 4-31 材料關鍵字查詢-資料部分 ..................................64 圖 4-32 材料關鍵字查詢-自動帶出文件部分 ..................65 圖 4-33 材料關鍵字查詢-自動帶出資料部分 ..................66 圖 4-34 材料關鍵字查詢-自動帶出建材視窗 ..................66 圖 5-1 知識庫搜尋首頁......................................................71 圖 5-2 資料查詢..................................................................72 圖 5-3 關鍵字查詢..............................................................73 圖 5-4 資料上傳頁面..........................................................74 圖 5-5 材料單位上傳..........................................................75 圖 5-6 材料種類上傳..........................................................75 圖 5-7 材料特性上傳..........................................................76 圖 5-8 廠商資料上傳..........................................................76 圖 5-9 創新材料..................................................................77. IX.
(14) 創新建材研發成果知識庫建立之研究. 圖 5-10 材料照片................................................................77 圖 5-11 材料影片................................................................78 圖 5-12 材料圖說................................................................78 圖 5-13 好站連結................................................................79 圖 5-14 聯絡我們................................................................80. X.
(15) 摘要. 摘 要 關鍵字：創新建材、知識庫、知識地圖. 一、研究緣起 近年來國內工程規模日漸龐大，工程內容與建材的使用也相對繁多而且 複雜，工程執行的分工更趨專業化，且在新建材不斷研發的情況下，建材市 場上之建材種類、規格及品質均呈現多樣化的趨勢，對一般營建業者不易掌 控。 在資訊與科技的快速發展結合下，透過電子化與自動化整合已成為時代 的潮流。若能有效整合創新建材研發成果之相關資料，透過網路提供查詢與 分析，有助於業界選擇最合適之施材料。 本計劃開發『創新建材研發成果知識庫』之管理系統，以整合建材相關 特性提供給使用者，以提供營建工程相關業者查詢新材料之相關資訊，對日 後提升營造業界的設計及施工水準，增進管理品質及效果有莫大的助益。. 二、研究方法及過程 本研究使用 ER Studio 建構資料庫架構，並以 InterBase 為資料庫管理系 統，使用 Delphi 及 Asp.net 為開發程式工具，透過知識地圖的概念建置「創 新建材研發成果知識庫」，經由輸入案例資料進行系統功能測試，並蒐集使 用者之回饋意見修正系統功能。在確定各子系統功能正常後，進行整合性測 試，其結果符合預期之功能，印證資料庫規劃滿足設定之目標及需求之功能。. 三、重要發現 本系統透過建立創新建材知識庫之管理架構，已經依據公共工程委員會 之綱要編碼之前五碼架構目前常用營建材料之類別及項目，提供營建業者建 立相關建材知識的機制；本系統利用 Windows 標準作業視窗，直接把施建材 等相關資訊、紀錄呈現在管理系統中供快速搜尋及其他相關運用，可提昇相 關建材之管理效益，達到合理化、標準化、電腦化、資訊整合化的一貫作業，. XI.
(16) 創新建材研發成果知識庫建立之研究. 使業者節省成本、降低施工管理所需資源，提升建築業之整體生產力，為業 者開發利潤。. 四、主要建議事項 國內企業界使用知識庫逐漸普遍，知識庫可保留有用之資料，利用網路 的使用並結合知識分享的概念，使得知識的傳輸與儲存更加快速；但由於資 訊科技進步快速，本研究在系統使用及維護階段分別建議事項如下： A. 立即可行之建議 主辦機關：內政部建築研究所 協辦機關：財團法人台灣建築中心 (1) 由內政部建築研究所責付專人維護及篩選知識庫內之相關資訊，以保 存有用之知識並做即時之更新。 (2) 舉辦知識庫推廣說明會，以提供廠商作知識儲存與分享。 (3) 協助建築研究所進行各項配合工作，包含系統維護、修改、推廣說明 會、教育訓練等。 B. 中長期之建議 主辦機關：內政部建築研究所 協辦機關：財團法人台灣建築中心 (1) 以本研究成果之架構為基礎，繼續由建築研究所逐年編列系統維護經 費及檢討擴充功能。 (2) 委託建立社群以提供討論區進行討論，或由知識專家提供專業知識。 (3) 全文檢索建議可採用龍捲風科技提供之資訊檢索平台加強搜尋功能。 (4) 可建立線上學習系統提供學界或一般業界學習相關創新建材知識。. XII.
(17) 摘要. Abstract I. Preface The construction scale has been increased significantly in Taiwan. The materials used in the project are much complicated and the division of each subproject is more specialization. Under the condition of new developed construction methods and materials, it is a difficult task to follow the variety type, specification and quality for materials. To combined with new development of information technology, if we can effectively integrate new developed materials in database and allow users to look up related message through internet will help industry to select most appropriate construction system and materials. The objective of this project is to develop management system of “Knowledge Base of Research Results for Innovative Building Materials”. This system will integrate the construction method, material specification, and supply factories to construction industries to inquire the related information for new materials. This can significantly promote the construction level and increase management quality.. II. Research Methods and Process ER Studio is used in this study to construct data structure. The Interbase from Borland is used as data management tool. Delphi and Asp.net are used as development environment to develop “Knowledge Base of Research Results for Innovative Building Materials”. The system has been verified by keying sample project data and has been proofed that the data structure and the functionality have meet the system requirement.. III. Important Discovery The administrating structure of innovative building materials has been. XIII.
(18) 創新建材研發成果知識庫建立之研究 constructed in the system according to Master Format from Public Construction Commission, Executive Yuan. Through the constructing of knowledge base for construction materials, users can set up the related knowledge for construction materials. This system use Windows. TM. interface to display related message so. users can rapidly fetch interesting information. This can improve management efficiency and achieve rationalization, standardization, computerization and integration. This can reduce cost, save resource, improve production and create profit for construction industry.. IV. Major Suggestions The enterprises using the knowledge base are gradually popular in Taiwan. The knowledge base can be used to store original data and share to public through internet. This can speed up the information delivery speed. There are some suggestions for system maintenance stage: A. Short-Term Suggestions (1). Professional person should be assigned from the Architecture and Building Research Institute, Ministry of the Interior to maintain and screen the content of the knowledge base to achieve the real-time update. (2). The knowledge base should be popularized in related conferences so construction industries can share this precious resources. B. Mid-Term and Long-Term Suggestions (1). The budget should be proposed to assure the maintenance and future function expansion for the system. (2). Group society should be established for further discussion and expert consultant. (3). The IRMS provided by “Tornado Technologies Co. Ltd.” is suggested to use for future full text search. (4). On-line help can be established for academic and industry learning.. XIV.
(19) 第一章 緒論. 第一章 緒論 第一節 研究緣起 近年來國內工程規模日漸龐大，工程內容與建材的使用也相對繁多而且 複雜，工程執行的分工更趨專業化，且在新建材不斷研發的情況下，建材市 場上之建材種類、規格及品質均呈現多樣化的趨勢，對一般營建業者不易掌 控。一般材料商為了因應建築商品的某種需要，例如隔音、隔熱、防火、輕 質、耐磨、高強度等物理、心理條件之需求，開發出新的替代產品，以因應 需要或達到節能等功能者，以有別於傳統建材者，稱為創新建材。 在資訊與科技的快速發展結合下，透過電子化與自動化整合已成為時代 的潮流。若能有效整合創新建材研發成果之相關資料，透過網路提供查詢與 分析，有助於業界選擇最合適之施工系統與材料。 所謂知識管理是用已知的方法解決問題、分享及移轉正確的 Know-How、建立組織知識、應用過去經驗及學習。我們在做知識管理時，應 著重在知識是否因利用而產生效果。知識管理的目的包括經驗傳承、誘發創 新、降低營運成本、加快應變速度、滿足顧客需求、維持競爭優勢、組織重 新定位等。知識管理應強調重複使用的概念，以及如何去滿足客戶、解決問 題，讓自己掌握競爭優勢，如此才能創造經濟價值。利用知識管理創造知識 經濟，結合並擴張現存知識的能力，以在最短時間內提供客戶最佳的解決方 案。 本計劃主旨在開發『創新建材研發成果知識庫』之管理系統，以整合建 築材料特性、材料成分提供廠商等資料，以提供營建工程相關業者查詢新材 料之相關資訊，對日後提升營造業界的設計及施工水準，增進管理品質及效 果有莫大的助益。. 1.
(20) 創新建材研發成果知識庫建立之研究. 第二節 研究背景 國內營造業盛行從十大建設開始，也於此時培養了許多的營建人材(葉啟 輝，91)，從早期施工過程中人工佔大部份資源，到現今由許多機具替代，得 以增加施工速度並減少施工成本。然如今營建材料的多樣化之下，若還是使 用相同的施工方式，反而會多浪費了許多的時間以及成本。 營造業在六十年代就被譽為產業的火車頭，隨著科技的進步，資訊技術 上的提升及改變，營造業不再只是傳統的將建築物完成而已，另並以美觀、 省時、省錢、省工為考量原則之一，新材料不斷的研發，使得新資訊的取得、 管理與應用就顯得相當重要。 在綠建築的趨勢帶動下，許多建築物在建造過程都以綠建築為目的，環 保、安全、舒適、省能已成為許多人居住的基本需求，因此在使用之材料與 施工法的配合就顯得額外重要，如今新的材料一一被研發，施工法也不斷的 創新，人們對建築物的水準要求也相對越來越高，若能選擇適當的材料與正 確的施工法加以配合，更能造出更好的建築。 隨著資訊與科技的快速發展與不斷的研發，相關之施工材料也日益精 進，然而為了節省人力和提升效率，透過電子化與自動化整合已經成為時代 的潮流，就目前而言已有許多的產業都已透過電子化、資訊化做為整合，而 以營建業來說，在資金以及人員的控管上早已使用電子化來管理，但是卻使 終沒有一套完善的資料庫來對營建材料以及材料做一彙整，若能設計一套管 理系統並配合資料庫的存取運用於網際網路，則能有效縮短查詢時間、選擇 合適材料、節省成本的浪費，為業者開創利潤。. 2.
(21) 第一章 緒論. 第三節 研究目的 本研究旨在開發『創新建材研發成果知識庫』來整合營建材料之相關資 料，包含材料特性、材料成分、適用工法與提供廠商等資料，建立完善之資 訊管理系統，提供相關單位設計、施工人員及業主的查詢，對日後提升營造 業界的設計及施工水準，增進管理品質及效果有莫大的助益。本計畫之主要 研究目的如下： A. 彙整國內新建材研發成果之現況，進行系統功能設計、資料庫分析 與系統建置。 B. 透過知識地圖的概念，將創新建材之研發成果資料作篩選、分類、 歸納及分析，擬定創新材料知識庫之系統架構與並開發查詢介面， 將相關新建材資料儲存於知識庫中，提供使用者做相關查詢。 C. 彙整國內創新建材之資料，包含建材之適用性、特性（防火、防水、 隔音、耐震、減重、強度、施工速度等），並建立於系統中，提供 營建業者選擇合適之新材料。. 3.
(22) 創新建材研發成果知識庫建立之研究. 第四節 研究重要性 配合行政院「產業自動化及電子化推動方案」之推廣，透過電子化整合 創新材料之相關資料，本研究可以協助營建業者選擇合適之新材料，提升營 造業界的設計及施工水準，增進管理品質。產業自動化配合電子化，徹底改 造企業體質，有助於降低產業成本、避免勞力缺乏的窘況、增進生產效率、 提升產業競爭力。透過本研究『創新建材研發成果知識庫』系統的建構，可 為國內營造業帶來下列之貢獻: A. 藉由本系統可以架構目前營建施工材料之類別及項目。 B. 可提供業主、設計師、工程師查詢適用之施工材料。 C. 透過本系統選用適合的材料及施工系統能使施工時間的掌控及管理 更精確。 D. 藉由本系統的協助，能使工程節省不必要的資源浪費並節省成本。 E. 本系統可提升營建產業電子化，改善企業體質，降低產業成本，提 升產業競爭力。 F. 藉由網際網路之傳輸，日後有新材料之開發可隨時線上即時更新相 關資訊，使業者隨時掌握最新資訊，保有競爭力。. 4.
(23) 第一章 緒論. 第五節 研究方法 本研究採用之研究方法如下： A.文獻回顧法 使用文獻回顧及市場調查，針對施工法與新材料之管理的內容與 架構進行調查分析，以選用合適之分析與開發工具。 B.專家訪談 針對系統功能需求尋求專家進行訪談，以確定系統功能、介面需 求、資料格式、列印型態等功能。 C.系統分析法 針對專家訪談結果，利用流程分析技術分析『創新建材研發成果知識庫』 之資訊流程，確認必須之作業流程及功能項目。. 5.
(24) 創新建材研發成果知識庫建立之研究. 第六節 研究流程. 圖 1-1 研究流程圖 （資料來源：本研究整理）. 6.
(25) 第二章 文獻回顧. 第二章 文獻回顧 第一節 相關研究案 目前國內關於營建工法以及材料之探討與研究，分屬各領域與個案之研 究，下面略述其他主要相關之研究：. 1.「建築工法技術知識庫之建立」[1] 。 近年來國內工程規模日漸龐大，工程執行的分工更趨專業化；為了達到 工程管理目標，業者投入相當多心力於新工法的研發。營建業專案執行中投 入之人力眾多且工作介面複雜，在溝通協調與資訊交流上亦顯困難，若能將 專業知識整合與管理並以電子化方式呈現，不但可提昇企業競爭力，對專業 知識的保存更可成為產業界的一大資產。 本研究使用 ER Studio 建構資料庫架構，並以 InterBase 為資料庫管理系 統，使用 Delphi 及 Asp.net 為開發程式工具，經由輸入案例資料進行系統功 能測試，在確定各子系統功能正常後，進行整合性測試，並無出現重大問題， 顯示資料庫規劃頗能滿足設定之目標及需求之功能。 透過建築工法知識庫建立施工法之管理架構，提供營建業者建立相關工 法知識的機制；本系統利用 Windows 標準作業視窗，直接把施工法等相關資 訊、紀錄呈現在管理系統中供快速搜尋及其他相關運用，可提昇相關施工法 之管理效益，使業者節省成本、降低施工法管理所需資源，提升建築業之整 體生產力。. 2.「建築新技術、新工法、新設備及新材料認可制度之研究」[2] 。 「建築新技術、新工法、新設備及新材料認可申請要點」之實施主要目 的在於激發產業界對於新材料、新技術、新工法、新設備的研發，以期帶動 整體建築產業的進步及競爭力的提升。在目前逐步推動「建築新技術、新工. 7.
(26) 創新建材研發成果知識庫建立之研究. 法、新設備及新材料認可審核」的環境中，本研究將探討如何建構一更為完 善審核認可之制度，並針對其困頓之關鍵，研妳兼顧公平性知對策與改善建 議。 本研究在「提升產業競爭力」的前提之下，將藉由相關規定、文獻整理、 專家訪談、實驗機構、審核機構訪問，以解析「建築新技術、新工法、新設 備及新材料認可制度」實質審核認可制度運作模式與規劃原意之差異。研究 成果除探討現階段「建築新技術、新工法、新設備及新材料認可申請要點」 制度架構及運作上之問題癥結，並將提出適當解決方案，以期實質達成政府 提升產業競爭力之目標。. 3.「綠建築設計整合應用研究」[3]。 本研究主要內容如下: A.研究國內現行綠建築基地綠化相關法源依據、法令規定、主管機關、 審查及管制措施之運作，以為基地綠化指標運作機制之檢討及建議。 B.探討國外建築基地綠化之指標及內容。 C.分析現階段國內建築綠化空間所面臨之課題，並研擬相關對策。 D.檢視現行「綠建築基地綠化指標」之評估要項及內容，並研究相關綠 化指標，作為後續修訂相關內容及指標因子之參考依據。 E.探討「綠建築基地綠化指標」法治化之執行機制及可行性建議。 F.初擬「綠建築基地綠化指標」草案，作為施行法制化之參考。. 4.「建立新工法、新技術及新材料審議認證機制之研究」[4]。 公共工程建設為國家建設最重要之一環，然而在無有效法令及人員心態 因素，使得國內雖有許多營建新工法、新技術及新材料之產品，卻無適當管 道應用於國內公共工程中。再加上國內規範不及新科技更新速度，在設計者 保守設計心態下，優良產品不能有效應用，導致營建產業之發展較其他製造 業落後。因此建立新工法、新技術及新材料審議認證機制實屬刻不容緩之需. 8.
(27) 第二章 文獻回顧. 求。 本研究蒐集國內外相關審議認證機制，藉由探討其組織及架構之過程， 考量政府資源及法令環境下研擬適用於國內之公共工程新工法、新技術及新 材料審議認證機制，包含預期功能、架構組織、運作方式、審查流程及優缺 點等，並提出建議機制之示範案例，作為機制運作方式之說明。此外，本研 究亦可依據之法令，規劃短中長期建議機制之運作模式，以達到公共工程新 工法、新技術及新材料審議認證機制導入市場之效益最大化的目標。. 5.「建築標準化構材應用調查分析與發展規劃之研究」[5]。 本研究的目的，在瞭解標準化構材產銷失衡的癥結所在，並彙整編撰標 準化構材的應用手冊，作為流通標準化構材資訊的重要媒介，進而達到積極 建構標準化構材供應鏈的目的。本計畫的主要作業範圍如下： A.彙整建築研究所歷年相關研究成果。 B.辦理現有標準化構材使用者調查作業。 C.編列標準化構材應用手冊。 D.研擬標準化構材供應鏈構築模式及方案。 現行標準化構材的供應鏈結構，在供應端對應於使用端的機制中，亦即 材料供應商對應於建築投資者、建築師、營造廠、室內設計業等對象，其供 銷鏈依標準化構材的種類不同而異。. 6.「知識管理在公共工程建設應用之研究」[6]。 公共工程建設在複雜的體系中運作，根據傳統的方式作業，使得繁雜的 作業程序更加耗時。資深工程師經驗豐富，但由於狹隘的觀念，無資訊分享 系統的建立，致使良好的理論及技術無法順利傳承。同時由於許多新進人員 面對眾多的舊資料及推陳出新的論文，常無從學起而不知適從。本計畫期望 透過知識管理在公共工程之研究，於公共工程領域引進知識管理之技術與作 法、推動公共工程領域之知識管理，以利相關知識之累積、分享及擴散；並. 9.
(28) 創新建材研發成果知識庫建立之研究. 針對公共工程各單位部門的知識屬性，找出執行知識管理的先後順序，研擬 資源合理分配與新組織模式之可行方案，建構公共工程知識管理之導入模式。. 7.「國民中小學綠建築營建自動化技術之發展」[7]。 九二一災後學校重建工程的經驗顯示，目前的學校建築施工技術低，營 建時間長、成本高，引起社會各界廣泛的討論與注意。國中小學小班制、廣 設高中及綠校園為當前教改即定政策。有鑑於此，學校建築的規劃、設計、 營建、經營及管理有必要加以研究與發展，以提升學校建築設計及施工品質。 本計畫擬採用綠建築設計理論及方法，工業化建築營建技術，針對台灣地區 自然的、經濟的、技術的因素，從建築構件的運輸、操作、儲存、連接及營 造的需求，研發學校自動化建築的基礎，提出適合的學校工業化建築的技術， 說明系統的基礎、樑柱架構、屋頂、樓板、天花、外牆、隔間等構件的技術 特色及環境控制要求，供業者生產，提升學校建築的品質。. 10.
(29) 第二章 文獻回顧. 第二節 相關論文 1.「環境、安衛與品質整合管理系統要項建構之研究」[8]。 隨著 ISO 14001(環境)、OHSAS 18001(安衛)與 ISO 9001(品質)等三種標 準之陸續制定公佈並引入台灣後，國內產業界為提昇形象、爭取認同、創造 生機，紛紛申請驗證。產業界在導入時，往往不考慮三種標準的共同性，各 別訂定相關的手冊、程序書以及表格等，不僅 形成龐大的文件管制上的成本 支出，而且造成文書業務的增加、人力資源的大量投入，徒增企業經營上的 困擾。 有鑑於此，本研究乃透過此三種標準要項比較分析，尋找出其條款要 求之共同部分，結合 為一，並對不同之特定部分，異中求同，將此三種標準 之管理系統彙整成一環境、安衛與 品質的整合管理系統並研擬建構其要項及 條款，俾便產業界導入運用之參考。. 2.「營建業知識管理之應用機制研究」[9]。 營建業所建設的工程是民生不可或缺的基礎工業；而由於營建業的專業 與特殊性，使得在傳統上造成公司內工程專業人員的知識與經驗大多只能累 積在每個人的腦海中，因而無法有系統的被紀錄下來；即使有少數被紀錄而 留下的文件，也會因為不科學的紀錄方式，導致對於需要查閱的檢索方式太 繁瑣，進而造成知識流通的障礙；而也正因為營建業之專業知識分享 （Knowledge Sharing）與知識探勘（Knowledge Mining）並不普及，以致造 成營建產業的整競爭力日益下滑。 知識管理（Knowledge Management；簡稱為 KM）乃是知識經濟 （Knowledge Economy；簡稱為 KE）時代的一套管理機制與工具，可提供產 業在詭譎多變的競爭環境下，有一個隨時可以創新應變，提昇產業競爭力的 活化機制。有鑒於營建業經營環境的日益艱困，故需積極謀求營建業提昇競 爭力的理念下，本研究以知識管理為基礎，並參酌營建業的內外環境特性， 以及傳統專業知識學習與成長之方式，構思一套較為符合營建業經營特性的. 11.
(30) 創新建材研發成果知識庫建立之研究. 知識管理發展機制，進而展示營建核心知識之內隱、外化並達到共同化之具 體做法，企圖為營建業建立學習型組織的經營機制提供一種參考模式，進而 促使營建產業之整體競爭力得以提昇。. 3.「建築結構體施工作業流程之檢審與再造」[10]。 「知識管理」主要強調如何借用知識的力量，強化營建公司的體質以提 升競爭力。近年來隨著工程規模日趨龐大，內容日趨複雜，工程專案管理已 無法僅依靠個人有限的經驗來進行，必須建立一套有效的工程專案流程檢審 與再造系統，將工程專案現場資料轉化為專案規劃及管理的知識；如此，才 能充分發揮整個專案團隊的力量，提升專案的施工效率。本研究應用「臨界 思想」（Lean Thinking）所強調的追求完美精神，選定一工程專案以資訊科 技進行現場實地資料搜集、訪談及研討，找出工程專案現場施工作業流程差 異的問題，並持續不斷探究問題的根本原因並針對原因擬定有效的改進對 策，可提升營建業競爭力追求永續發展。 本研究所建構的工程專案流程檢審與再造系統模式，能夠搜集現場完整 的寶貴資料，發掘過去工程專案現場發生的問題，並能具體的指出每一個工 程專案施工作業流程中所產生的問題，及造成問題的根本原因。經此系統整 理過去工程專案的現場資料，能藉由建立之知識庫有效提升專案成員的專業 能力，並且預知下一工程專案問題所在，事先加以擬定對策，再持續不斷對 下一個工程專案進行流程檢審與再造系統模式，不斷累積營造業的工程專案 知識增強經營體質，以大幅提昇工程專案管理及施工的效率。. 12.
(31) 第三章 系統架構分析與建置. 第三章 系統架構分析與建置 資訊系統的開發，將有效提升產業管理之效能，而建置各式應用程式之 前，進行系統分析更是不可忽略的過程，將有助於了解系統操作功能、使用 者需求與資料庫架構等。 本章節將利用專家訪談結果，透過流程分析技術針對『創新建材研發成 果知識庫』進行分析，包含系統資料設定、基本資料維護等，並完成資料庫 與程式之建立。. 第一節 系統功能分析 創新建材研發成果知識庫管理系統主要包含資料庫管理系統與知識庫網 頁搜詢系統。 1. 資料庫管理系統功能分析(Client/Server 版) 本系統之 Client/Server 版將以視窗開發環境工具 Delphi 為系統軟體之開. 發工具，應用 Object Oriented 及 Event Driven 的之觀念撰寫系統程式，系統 介面擬採用 PC 標準界面格式，方便使用者能更輕易使用操作，以減少使用 者學習之困難。系統功能如下所示： A、「系統作業維護」： a. 使用者資料維護：輸入使用者編號、姓名、密碼與使用權限等 相關基本資料。 b. 密碼設定：讓使用者依需要變更使用密碼。 c. 印表機設定：印表機使用及選擇設定。 d. 離開：離開本系統。 B、 「基本作業維護」： a.單位資料維護：各式使用單位輸入，如噸、樘、公尺、公厘等。 b.材料種類資料維護：材料種類編號、種類名稱、備註等。. 13.
(32) 創新建材研發成果知識庫建立之研究. c.材料供應商資料維護：輸入各公司編號、公司名稱、公司負責人、 負責人手機、聯絡地址、聯絡電話等基本資料。 C、 「新材料資料維護」： a. 新增新材料名稱、種類、單位、用途、廠商名稱、綱要編碼、 材料施工照片、材料施工影片、材料施工圖說、專利資料、材料 缺失及一般資料等。 D、 「材料查詢作業」： a. 材料編碼查詢：依據綱要編碼之架構，以大項、中項、材料做 為查詢索引，再將所查詢的材料資料列出。 b.關鍵字查詢作業：輸入關鍵字進行相關施工材料查詢，可選取項 目包含施工照片、施工影片、施工圖說、專利資料、材料缺失。 2. 知識庫網頁搜尋系統功能分析 本研究之知識庫網頁搜尋系統，其功能分為知識庫查詢與檔案上傳，系. 統功能如下所示： A、 「知識庫查詢」： a.一般查詢：透過網路進行資料查詢，包含材料名稱查詢、關鍵字 查詢等。 b.進階查詢：依照各關鍵字、檔案形式進行資料查詢，包含材料特 性、組成成分、材料施工照片、影片、圖說等。 B、 「檔案上傳」： a.檔案上傳：透過網路進行資料上傳，包含材料種類、創新材料、 材料特性、組成成分、材料施工照片、影片、圖說等。. 14.
(33) 第三章 系統架構分析與建置. 第二節 系統資料庫建構 本『創新建材研發成果知識庫』使用 ER/Studio、Interbase、BDE 開發系 統之資料庫： ER/Studio 為資料庫設計建模和管理工具，支援多種資料庫，如 MS Access、MySQL、Oracle、SQL Server 及 InterBase 等（詳圖 3-1），ER/Studio 建模和管理工具以樹狀檢視資料庫的型態，有助於將資料庫模型化(Data Modeling)，對於資料維護與發展擴充應用程式，相當便捷操作使用。當建構 好資料庫關聯圖後（見圖 3-2），系統能產生實體圖（見圖 3-3），再依據不 同資料庫種類產生文字檔（見圖 3-4）。 InterBase（請參考圖 3-5）是 Inprise 的資料庫系統，資料存取技術稱為 InterBase Express，是一組專為存取 Borland 所開發的 InterBase 資料庫所設 計，其在 Windows 作業平台上的 Delphi 及 BCB 等開發工具中附有單機的版 本供開發使用。InterBase 資料庫和其他大型 Server-based 資料庫軟體一樣， 皆為主機後端使用之資料庫中心，提供穩定且有效率的資料存取服務，而對 於 Delphi、C++Builder 等自家的後端資料庫軟體，及 Borland 的前端開發工 具，除了提供原有 BDE 技術的資料存取服務外，同時也加入了專為 InterBase 資料庫所設計的 IBX 技術資料存取服務。為了開發時的便利性，InterBase 資 料庫在設計上有兩種版本，Local 版和 Server 版，利用 Local 版的 InterBase 作為系統在開發階段的資料庫，可使系統省去進行遠端存取時的複雜組態， 以及節省網路因交易而延宕的時間，另一項優點為不需要真正去購買 Server 平台來配合發展，較為經濟，利於傳播單人使用的應用程式。由於在 Delphi 等開發工具中使用 IBX，必須和使用 BDE 一樣設定連結資料庫的 Alias，所 以資料庫即使移轉到其他位置，也只需調整部分的 Alias 參數設定，就能重 新連結成功。. 15.
(34) 創新建材研發成果知識庫建立之研究. 圖 3-1 ER/Studio 支援資料庫之類型 （資料來源：本研究整理）. 圖 3-2 ER/Studio 建構之關係架構圖 （資料來源：本研究整理）. 16.
(35) 第三章 系統架構分析與建置. 第三節 資料單元分析與建置 本系統將使用 ER/Studio 建立系統資料庫之資料表，主要包含系統作業、 基本作業、新材料資料維護與施工材料查詢作業，及建立各資料單元間的邏 輯關係。. 表 3-1 使用者資料檔 USERS 資料表格. 欄位 UserId. 名稱. 索引 資料型態. 使用者編號 PK. 長度. Varchar. 15 15. Name. 姓名. Varchar. Acc_enabled. 可使用. Integer. User_password. 密碼. Varchar. 50. （資料來源：本研究整理） 表 3-2 作業群組檔 FUNCTIONGROUP 資料表格. 欄位. 名稱. GupID. 群組編號. Description. 內容描述. 索引 資料型態 PK. 長度. Varchar. 15. Varchar. 50. （資料來源：本研究整理）. 17.

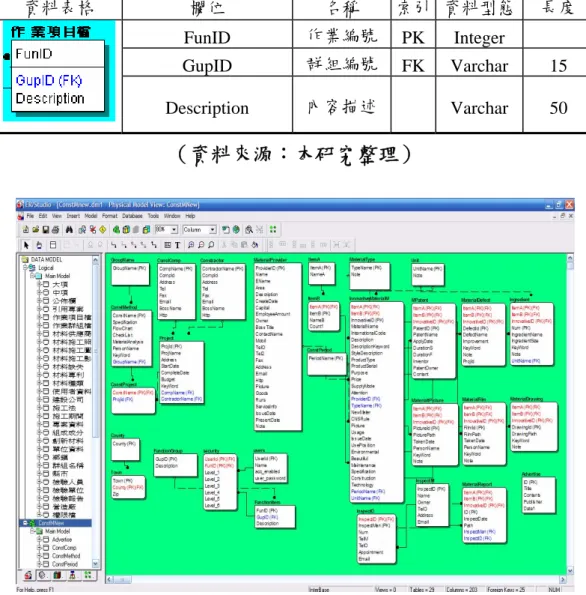

(36) 創新建材研發成果知識庫建立之研究. 表 3-3 作業項目檔 FUNCTIONITEM 資料表格. 欄位. 名稱. 索引 資料型態. FunID. 作業編號. PK. Integer. GupID. 群組編號. FK. Varchar. 15. Description. 內容描述. Varchar. 50. （資料來源：本研究整理）. 圖 3-3 ER/Studio 產生之實體圖 （資料來源：本研究整理）. 18. 長度.

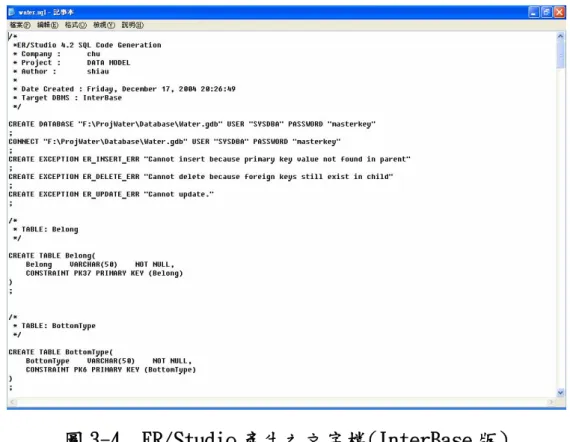

(37) 第三章 系統架構分析與建置. 圖 3-4. ER/Studio 產生之文字檔(InterBase 版) （資料來源：本研究整理）. 19.
(38) 創新建材研發成果知識庫建立之研究. 表 3-4 群組名稱 GROUPNAME 資料表格. 欄位. 名稱. GroupName. 群組名稱. 索引 資料型態. PK. Varchar. 長度. 100. （資料來源：本研究整理） 表 3-5 縣市 COUNTY 資料表格. 欄位. 名稱. County. 縣市. 索引 資料型態. PK. Varchar. 長度. 20. （資料來源：本研究整理） 表 3-6 鄉鎮 TOWN 資料表格. 欄位. 名稱. 索引 資料型態. Town. 鄉鎮. PK. Varchar. 20. County. 縣市. FK. Varchar. 20. Varchar. 10. Zip. （資料來源：本研究整理）. 20. 長度.

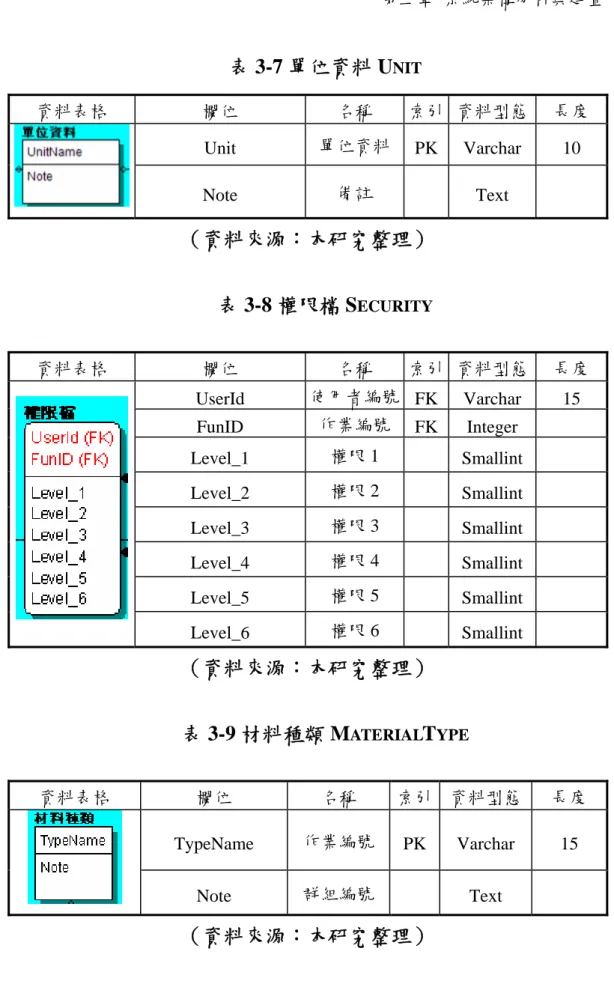

(39) 第三章 系統架構分析與建置. 表 3-7 單位資料 UNIT 資料表格. 欄位. 名稱. Unit. 單位資料. Note. 備註. 索引 資料型態 PK. Varchar. 長度 10. Text. （資料來源：本研究整理） 表 3-8 權限檔 SECURITY 資料表格. 欄位 UserId FunID. 名稱. 索引 資料型態. 使用者編號 FK 作業編號 FK. Varchar. 長度 15. Integer. Level_1. 權限 1. Smallint. Level_2. 權限 2. Smallint. Level_3. 權限 3. Smallint. Level_4. 權限 4. Smallint. Level_5. 權限 5. Smallint. Level_6. 權限 6. Smallint. （資料來源：本研究整理） 表 3-9 材料種類 MATERIALTYPE 資料表格. 欄位. 名稱. TypeName. 作業編號. Note. 群組編號. 索引 資料型態 PK. Varchar. 長度 15. Text. （資料來源：本研究整理）. 21.

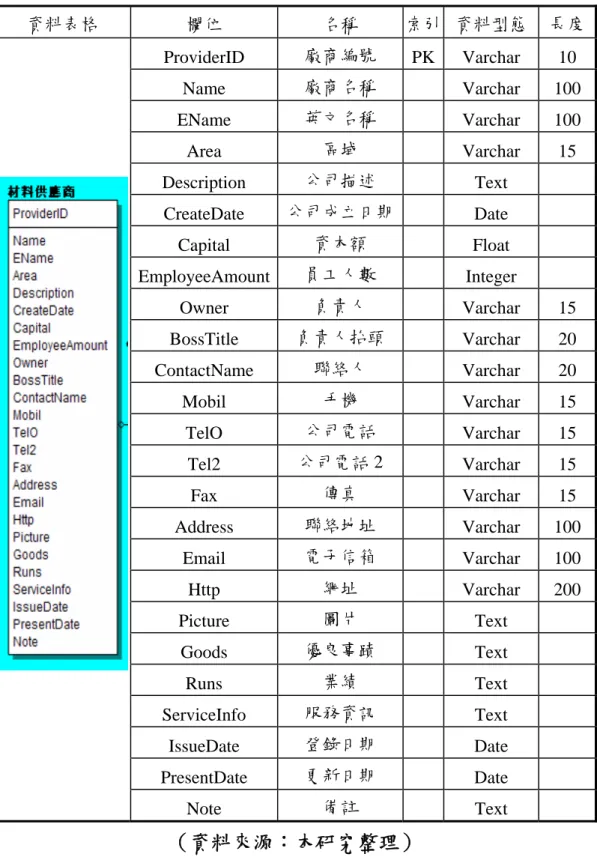

(40) 創新建材研發成果知識庫建立之研究. 表 3-10 材料供應商 MATERIALPROVIDER 資料表格. 欄位. 名稱. ProviderID. 廠商編號. Name. 索引 資料型態 PK. Varchar. 10. 廠商名稱. Varchar. 100. EName. 英文名稱. Varchar. 100. Area. 區域. Varchar. 15. Description. 公司描述. Text. CreateDate. 公司成立日期. Date. Capital. 資本額. Float. EmployeeAmount. 員工人數. Integer. Owner. 負責人. Varchar. 15. BossTitle. 負責人抬頭. Varchar. 20. ContactName. 聯絡人. Varchar. 20. Mobil. 手機. Varchar. 15. TelO. 公司電話. Varchar. 15. Tel2. 公司電話 2. Varchar. 15. Fax. 傳真. Varchar. 15. Address. 聯絡地址. Varchar. 100. Email. 電子信箱. Varchar. 100. Http. 網址. Varchar. 200. Picture. 圖片. Text. Goods. 優良事蹟. Text. Runs. 業績. Text. ServiceInfo. 服務資訊. Text. IssueDate. 登錄日期. Date. PresentDate. 更新日期. Date. Note. 備註. Text. （資料來源：本研究整理）. 22. 長度.
(41) 第三章 系統架構分析與建置. 表 3-11 創新材料資料 INNOVATIVEMATERIALM 資料表格. 欄位. 名稱 大項 ItemA 中項 ItemB 材料編號 InnovativeID 材料名稱 MaterialName InternationalCode 國際編碼 材料概述 Description DescriptionKeyword 描述關鍵字 產品規格 StyleDescription 產品種類 ProductType 產品序號 ProductSerial 主要用途 Purpose 產品價格 Price 供貨情形 SupplyMode 注意事項 Attention 供應商 ProviderID 材料種類 TypeName 新建材 NewMater CNS 規格 CNSRule 圖片 Picture 用法 Usage 登錄日期 IssueDate 用途 UsePosition 環境 Environmental 美觀 Beautiful 材料維護 Maintenance 材料規格 Specification 使用工程 Construction 特殊技術 Technology 使用區間 PeriodName 單位名稱 UnitName. 索引 資料型態 FK FK PK. FK FK. FK FK. Varchar Varchar Varchar Varchar Varchar Text Varchar Text Varchar Varchar Text Float Varchar Text Varchar Varchar Integer Varchar Text Varchar Date Varchar Varchar Varchar Text Text Text Text Varchar Varchar. 長度 10 10 15 50 20 100 200 200. 20 10 15 15 15 100 100 100. 20 10. （資料來源：本研究整理）. 23.

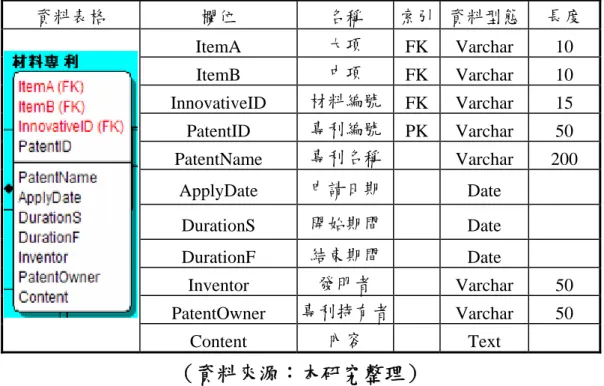

(42) 創新建材研發成果知識庫建立之研究. 表 3-12 材料專利 MPATENT 資料表格. 欄位. 名稱. 索引 資料型態. 長度. ItemA. 大項. FK. Varchar. 10. ItemB. 中項. FK. Varchar. 10. InnovativeID. 材料編號. FK. Varchar. 15. PatentID. 專利編號. PK. Varchar. 50. PatentName. 專利名稱. Varchar. 200. ApplyDate. 申請日期. Date. DurationS. 開始期間. Date. DurationF. 結束期間. Date. Inventor. 發明者. Varchar. 50. PatentOwner. 專利持有者. Varchar. 50. Content. 內容. Text. （資料來源：本研究整理） 表 3-13 材料施工照片 MATERIALPICTURE 資料表格. 欄位. 名稱. 索引 資料型態. ItemA. 大項. FK. Varchar. 10. ItemB. 中項. FK. Varchar. 10. InnovativeID. 建材編號. FK. Varchar. 15. PictureId. 照片編號. PK. Varchar. 10. PicturePath. 照片路徑. Varchar. 200. TakenDate. 拍攝日期. Date. PersonName. 拍攝人員. Varchar. 50. KeyWord. 關鍵字. Varchar. 250. Note. 備註. Varchar. 200. （資料來源：本研究整理）. 24. 長度.
(43) 第三章 系統架構分析與建置. 表 3-14 材料施工影片 MATERIALFILM 資料表格. 欄位. 名稱. 索引 資料型態. 長度. ItemA. 大項. FK. Varchar. 10. ItemB. 中項. FK. Varchar. 10. InnovativeID. 建材編號. FK. Varchar. 15. FilmId. 影片編號. PK. Varchar. 10. FilmPath. 影片路徑. Varchar. 200. TakenDate. 拍攝日期. Date. PersonName. 拍攝人員. Varchar. 50. KeyWord. 關鍵字. Varchar. 250. Note. 備註. Varchar. 200. （資料來源：本研究整理） 表 3-15 材料施工圖說 MATERIALDRAWING 資料表格. 欄位. 名稱. 索引 資料型態. 長度. ItemA. 大項. FK. Varchar. 10. ItemB. 中項. FK. Varchar. 10. InnovativeID. 建材編號. FK. Varchar. 15. DrawingId. 圖說編號. PK. Varchar. 10. DrawingPath. 圖說路徑. Varchar. 200. KeyWord. 關鍵字. Varchar. 250. Note. 備註. Varchar. 200. （資料來源：本研究整理）. 25.

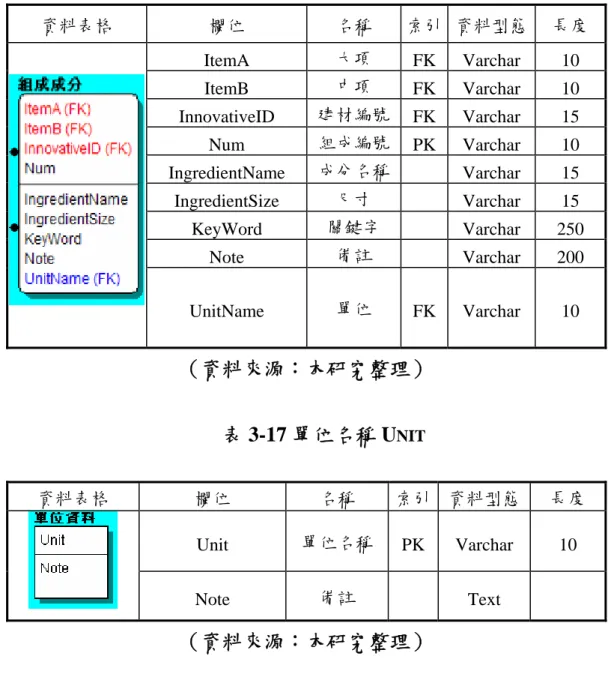

(44) 創新建材研發成果知識庫建立之研究. 表 3-16 材料組成 INGREDIENT 資料表格. 欄位. 名稱. 索引 資料型態. ItemA. 大項. FK. Varchar. 10. ItemB. 中項. FK. Varchar. 10. InnovativeID. 建材編號. FK. Varchar. 15. Num. 組成編號. PK. Varchar. 10. IngredientName. 成分名稱. Varchar. 15. IngredientSize. 尺寸. Varchar. 15. KeyWord. 關鍵字. Varchar. 250. Note. 備註. Varchar. 200. UnitName. 單位. Varchar. 10. FK. 長度. （資料來源：本研究整理） 表 3-17 單位名稱 UNIT 資料表格. 欄位. 名稱. Unit. 單位名稱. Note. 備註. 索引 資料型態 PK. （資料來源：本研究整理）. 26. Varchar Text. 長度 10.
(45) 第三章 系統架構分析與建置. 表 3-18 大項 ITEMA 資料表格. 欄位. 名稱. ItemA. 大項. NameA. 大項名稱. 索引 資料型態 PK. 長度. Varchar. 10. Varchar. 50. （資料來源：本研究整理） 表 3-19 中項 ITEMB 資料表格. 欄位. 名稱. 索引 資料型態. 長度. ItemA. 大項. FK. Varchar. 10. ItemB. 中項. PK. Varchar. 10. NameB. 中項名稱. Varchar. 50. Count. 筆數. Integer. （資料來源：本研究整理） 表 3-20 檢驗單位 INSPECTM 資料表格. 欄位. 名稱. InspectID. 單位編號. Name. 索引 資料型態 PK. 長度. Varchar. 10. 單位名稱. Varchar. 50. Owner. 負責人. Varchar. 15. TelO. 公司電話. Varchar. 15. Address. 聯絡地址. Varchar. 100. Email. 電子信箱. Varchar. 100. （資料來源：本研究整理）. 27.
(46) 創新建材研發成果知識庫建立之研究. 表 3-21 檢驗人員 INSPECTD 資料表格. 欄位. 名稱. 索引 資料型態. 長度. InspectID. 單位編號. FK. Varchar. 10. InspectMan. 人員名稱. PK. Varchar. 15. Num. 工作證. Varchar. 10. TelM. 行動電話. Varchar. 15. TelO. 公司電話. Varchar. 15. Appointment. 職位. Varchar. 15. Email. 電子信箱. Varchar. 100. （資料來源：本研究整理） 表 3-22 檢驗報告 MATERIALREPORT 資料表格. 欄位. 名稱. 索引 資料型態. ItemA. 大項. FK. Varchar. 10. ItemB. 中項. FK. Varchar. 10. InnovativeID. 建材編號. FK. Varchar. 15. ID. 檢驗編號. PK. Varchar. 10. InspectDate. 檢驗日期. Date. Path. 檔案路徑. Varchar. 100. InspectMan. 人員名稱. FK. Varchar. 15. InspectID. 單位編號. FK. Varchar. 10. （資料來源：本研究整理）. 28. 長度.
(47) 第三章 系統架構分析與建置. 表 3-23 施工法 CONSTMETHOD 資料表格. 欄位. 名稱. ConstName. 工法名稱. Specification. 索引 資料型態 PK. 長度. Varchar. 100. 規範. Varchar. 200. FlowChart. 流程. Varchar. 200. CheckList. 自主檢查表. Varchar. 200. MaterialAnalysis. 工料分析. Varchar. 200. PersonName. 人名. Varchar. 15. KeyWord. 關鍵字. Varchar. 250. GroupName. 群組名稱. Varchar. 100. FK. （資料來源：本研究整理）. 29.
(48) 創新建材研發成果知識庫建立之研究. 表 3-24 專案資料 PROJECT 資料表格. 欄位. 名稱. ProjId. 專案編號. ProjName. 索引 資料型態 長度 PK. Varchar. 100. 專案名稱. Varchar. 200. Address. 地址. Varchar. 200. StartDate. 施工日期. Date. CompleteDate. 完工日期. Date. Budget. 經費. Float. KeyWord. 關鍵字. Varchar. 250. CompName. 公司名稱. FK. Varchar. 100. ContractorName. 承包商. FK. Varchar. 100. （資料來源：本研究整理） 表 3-25 建設公司 CONSTCOMP 資料表格. 欄位. 名稱. CompName. 公司名稱. CompId. 索引 資料型態 長度 Varchar. 100. 公司編號. Varchar. 15. Address. 地址. Varchar. 200. Tel. 電話. Varchar. 15. Fax. 傳真. Varchar. 15. Email. Email. Varchar. 100. BossName. 負責人. Varchar. 50. Http. 網址. Varchar. 200. （資料來源：本研究整理）. 30. PK.
(49) 第三章 系統架構分析與建置. 表 3-26 營造廠 CONSTRACTOR 資料表格. 欄位. 名稱. ContractorName. 營造廠名稱. ContractorId. 索引 資料型態 PK. 長度. Varchar. 100. 營造廠編號. Varchar. 15. Address. 地址. Varchar. 200. Tel. 電話. Varchar. 15. Fax. 傳真. Varchar. 15. Email. Email. Varchar. 100. BossName. 負責人. Varchar. 50. Http. 網址. Varchar. 200. （資料來源：本研究整理） 表 3-27 引用專案 CONSTPROJECT 資料表格. 欄位. 名稱. 索引 資料型態. 長度. ConstName. 工法名稱. PK. Varchar. 100. ProjId. 專案編號. FK. Varchar. 10. （資料來源：本研究整理）. 31.
(50) 創新建材研發成果知識庫建立之研究. 表 3-28 施工期間 CONSTPERIOD 資料表格. 欄位. 名稱. PeriodName. 施工名稱. 索引 資料型態. PK. （資料來源：本研究整理）. 32. Varchar. 長度. 20.
(51) 第三章 系統架構分析與建置. 第四節 系統開發工具 A、 Borland Database Engine (BDE) BDE（請參考圖 3-5）為 Borland 開發的程式之一，為了解決每當相對資 料庫的功能有所變動或增加，甚至版本升級，對已經撰寫完成的程式，必須 因為存取方法的變動而跟著修改，增加開發設計者的許多不必要的負擔，也 相對的增加了開發的時程和成本。基於此而開發出的工具，其目的是用來抽 離所有資料庫的功能，讓每一種資料庫都有一種資料庫引擎來服務，即使不 同的資料庫有不同的存放位置和格式，但是卻有一致性的存取界面和方法， 提供未來設計的程式，即使存取的資料庫功能有所變動或版本升級，也只需 更新或修改存取介面的組態，不需對程式進行大幅度的修改。. 圖 3-5. BDE Administrator. （資料來源：本研究整理）. 33.
(52) 創新建材研發成果知識庫建立之研究. B、 Borland Delphi Delphi（請參考圖 3-6）是一個物件導向設計的程式語言，可以開發出 Windows 32 位元的應用程式，其基礎語言是 Object Pascal. 而 Object Pascal 本 身 則 是 Borland/Turbo Pascal v5.5 以 來 即 使 用 的 物 件 導 向 式 Pascal(Object-Oriented Pascal)的擴充集合(Extension)，並提供了視覺化模擬 (Visual Component Library， VCL)，搭配元件開發應用程式快速，並具備強 大的函式庫和可重複使用的元件等，且所開發出來的程式，兼具執行碼小及 效率高兩大特性。. 物件樹狀圖 (Object TreeView) 元件盤 (Component Palette). 專案管理員. 表格設計器. (Project Manager). (Form Design). 程式編輯器 物件檢視器. (Code Editor). (Object Inspector). 圖 3-6. Delphi IDE 視覺化整合介面. （資料來源：本研究整理）. 34.
(53) 第三章 系統架構分析與建置. 第五節 資料擷取 本研究自建築中心取得建材之廠商約 600 筆，建材資料約 7500 筆，並自 網路上蒐集廠商約 100 筆，材料約 600 筆。本研究將上述資料予以整合、正 規化後，將之整合為兩個 Excel 資料檔，即光碟附件中之【建築中心資料】 目 錄 下 之 【 Company_Final.XLS 】 ( 表 格 內 容 範 例 請 參 考 表 3-29) 與 【Product_Final.XLS】(表格內容範例請參考表 3-30)兩個檔。 本研究另開發資料擷取系統，只要選取正規化完畢後之資料檔，系統可 以開啟該資料檔，依據不同的欄位讀取到資料後，予以轉變類型並存到資料 庫中。圖 3-7 為資料擷取程式畫面之廠商資料部分，圖 3-8 為資料擷取程式 畫面之建材資料部分。由於本研究所取得的建材資料中，只有前五碼，所以 本系統會依據各【中項】編碼之內存 Counter，以六碼自動自 000000 開始編 碼，例如公共工程委員會綱要編碼中之【大項】編碼【06】為【木作及塑膠】， 【中項】編碼【06050】為【木作及塑膠基本材料及施工方法】，在本系統中 共讀入 31 筆資料，如圖 3-9 中所示。. 圖 3-7. 資料擷取程式畫面 – 廠商資料部分 （資料來源：本研究整理）. 35.
(54) 創新建材研發成果知識庫建立之研究. 圖 3-8. 資料擷取程式畫面 – 建材資料部分 （資料來源：本研究整理）. 圖 3-9. 資料擷取程式之資料自動編碼畫面 （資料來源：本研究整理）. 36.
(55) 第三章 系統架構分析與建置. 表 3-29 廠商範例表. （資料來源：本研究整理）. 37.
(56) 創新建材研發成果知識庫建立之研究. 表 3-30 建材範例表. （資料來源：本研究整理）. 38.
(57) 第四章 系統操作介紹(Client/Server 版). 第四章 系統操作介紹 (Client/Server 版) 本系統之主要功能為協助管理各新材料的相關事宜，包括新材料維護、供應 商資料維護、種類維護、材料編碼查詢、關鍵字查詢等都資料建立於資料庫中， 再將材料項目前五碼依照公共工程委員會之綱要編碼分類。公共工程綱要編碼係 將營建工程項目做有系統之分類及編碼，其最主要的目的在建立工程規範分類之 系統化及標準化。本編碼依照美國 CSI Master Format 之分類及編碼,配合國內各 類工程所常用之規範內容分類及項目，以阿拉伯數字自 00 篇至 16 篇編製篇碼， 分別按先後順序排列，並依工程慣例及工程師之經驗，編排其從屬關係，使其能 符合國際工程市場之標準及國內工程界之使用。藉其對新材料之匯整，建立完善 之資訊管理系統，提供相關人員及業主的查詢。. 第一節 新材料知識庫之架構 本軟體之下拉式選單分為「系統作業維護」、「基本作業維護」、「新材料 維護」、「查詢資料」四項（請參考圖 4-1）：. 圖 4-1 系統架構圖 （資料來源：本研究整理）. 39.
(58) 創新建材研發成果知識庫建立之研究 A、 「系統作業維護」下拉式選單包括： 「使用者資料維護」、「印表機設定」、「密碼設定」、「離開」 B、 「基本作業維護」下拉式選單包括： 「單位資料維護」、「材料種類資料維護」、「材料供應商資料維護」 C、 「新材料維護」下拉式選單包括： 「新材料維護」 D、 「查詢資料」下拉式選單包括： 「材料編碼查詢」、「材料關鍵字查詢」. 40.
(59) 第四章 系統操作介紹(Client/Server 版). 第二節 系統作業 A、 系統作業-系統登入畫面 下圖為本系統執行後之『使用者密碼登錄』，讓使用者輸入姓名及密碼， 當通過辨識後，才可進入『新建材知識庫管理系統』。. 圖 4-2 系統登入視窗 （資料來源：本研究整理） B、 系統作業-使用者資料維護 使用者可以執行「系統作業」「使用者資料維護」來呼叫「使用者資 料維護視窗」，來進行使用者資料維護工作，本系統只允許系統管理員 (即代號為 ADMIN)進入維護該功能。 系統為防止被不相關的使用者侵入或竄改資料，因此在進入系統之前必須要 輸入「User Name」(使用者代號)及「密碼」。系統中有一組預設的「User Name」 (ADMIN)及「密碼」(目前為空白)，為避免其他看過本報告的人士冒用，在進入 系統必須就去更改此代號及密碼。. 圖 4-3 使用者資料維護視窗 （資料來源：本研究整理） 41.
(60) 創新建材研發成果知識庫建立之研究 C、 系統作業-使用者密碼設定 提供使用者進行密碼之更改，使用者在使用者姓名上輸入其姓名，再輸 入「原密碼」、「新密碼」、新密碼的「密碼確認」，再按「確認」。. 圖 4-4 使用者密碼設定視窗 （資料來源：本研究整理）. 42.
(61) 第四章 系統操作介紹(Client/Server 版) D、 系統作業-設定印表機 在進行列印工作之前首先要設定電腦的印表機，當使用者在『系統主畫 面』中，按下拉式選單的「系統資料」「印表機設定」時，系統將會 出現『印表機設定對話盒』，讓使用者設定印表機。. 圖 4-5 設定印表機視窗 （資料來源：本研究整理） E、 系統作業-離開 若使用者想離開系統時，有下列兩種離開方式: 1. 執行「系統資料」「離開」。 2. 按主畫面右上方的「. 」按鈕。. 這時系統將會出現『離開確認對話盒』，讓使用者確認離開的動作 「Yes」:離開本系統。 「No」:回到『新建材知識庫管理系統』。. 43.
(62) 創新建材研發成果知識庫建立之研究. 第三節 基本作業 使用者可以執行「基本作業」，基本作業下包含「單位資料維護」、「材料 種類資料維護」、「材料特性維護」、「使用期間維護」。 A、 基本作業-單位維護 供使用者輸入材料單位。表 4-1 即本系統預設之單位資料。. 圖 4-6 單位維護視窗 （資料來源：本研究整理） 表 4-1 單位資料. 44. cm. KG. L. m. m2. PCS 才2. SET 戶. PC 才. 片. 冊. 加侖. 包. 只. 台. 本. 件. 式. 呎. 具. 坪. 個. 套. 座. 扇. 張. 捲. 桶. 條. 瓶. 支.
(63) 第四章 系統操作介紹(Client/Server 版) 盒. 組. 部. 間. 塊. 盞. 箱. 樘. 劑. 顆. 雙. 罐. （資料來源：本研究整理） B、 基本作業維護-材料種類資料維護 使用者可將要輸入的材料選擇其材料種類，以便日後查詢索引。表 4-2 即本系統預設之材料種類資料。. 圖 4-7 材料種類資料維護視窗 （資料來源：本研究整理） 表 4-2 材料種類 一般建材. 天花壁板. 木材製品. 水泥製品. 地板地坪. 防潮及隔熱. 金屬建材. 傢俱五金. 塗裝油漆. 隔間牆面. 磚瓦石材. 公害環保. 水電空調. 保全設備. 施工機具. 通訊設備. 照明家電. 廚具衛浴. 機電設備. 辦公設備. 門窗. 玻璃外牆. 假設工程. 基礎工程. 植栽景觀. 結構工程. （資料來源：本研究整理） 45.
(64) 創新建材研發成果知識庫建立之研究 C、 基本作業-材料特性維護 當使用者執行「基本資料作業」→「材料特性維護」時，螢幕會出現 『材料特性維護視窗』讓使用者點選材料種類名稱，其中防火及隔音 特性有時間與分貝之區分。. 圖 4-8 材料特性維護視窗 （資料來源：本研究整理） D、 基本作業-施工期間維護 當使用者執行「基本資料作業」→「施工期間維護」時，螢幕會出現 『施工期間維護視窗』讓使用者點選材料種類名稱。. 圖 4-9 施工期間維護視窗 （資料來源：本研究整理）. 46.
(65) 第四章 系統操作介紹(Client/Server 版). 第四節 新材料維護作業 使用者可以執行「新材料維護作業」，新材料維護作業下包括「材料廠商維 護」、「材料資料維護」、「建研所創新建材摘要」四項。 A、 新材料維護作業-材料廠商資料維護 使用新增按鈕，輸入廠商編號、廠商名稱、負責人、聯絡電話、手機、 傳真、地址。. 圖 4-10 材料廠商資料維護視窗 （資料來源：本研究整理） a.. 材料廠商資料維護-材料廠商一般資料 點選一般資料，再將廠商資料輸入。. 圖 4-11 材料廠商一般資料視窗 （資料來源：本研究整理） 47.
(66) 創新建材研發成果知識庫建立之研究 b.. 材料廠商資料維護-材料廠商公司簡介 使用者點選公司簡介，輸入資料。. 圖 4-12 材料廠商公司簡介 （資料來源：本研究整理） c.. 材料廠商資料維護-材料廠商業務實績 使用者點選業務實績，將資料輸入。. 圖 4-13 材料廠商業務實績 （資料來源：本研究整理） 48.
(67) 第四章 系統操作介紹(Client/Server 版) d.. 材料廠商資料維護-材料廠商得獎資料 使用者在點入得獎資料裡，輸入資料。. 圖 4-14 材料廠商得獎資料 （資料來源：本研究整理） e.. 材料廠商資料維護-材料廠商服務訊習 使用者點選服務訊習，輸入資料。. 圖 4-15 材料廠商服務訊習 （資料來源：本研究整理） 49.
(68) 創新建材研發成果知識庫建立之研究 f.. 材料廠商資料維護-材料廠商備註 使用者點選備註，輸入資料。. 圖 4-16 材料廠商備註 （資料來源：本研究整理） B、 新材料維護作業-材料資料維護 使用者可以在材料維護視窗裡新增材料之「綱要編碼」、「一般資料」、 「材料施工照片」、「材料施工影片」、「材料施工圖說」、「專利 資料」及「材料缺失」等標籤。 a.. 材料資料維護-綱要編碼. 使用「新增」按鈕，輸入材料名稱時，系統就會自動編號，再點選「廠 商」、「種類」、「單位」、「用途」等欄位資料，點選下拉式選單的 「用途」選擇內容，即可完成基本輸入。 點選「綱要編碼」標籤，依序點選「大項」「中項」「材料」等項 目編號，按下「存檔」按鈕即可儲存綱要編碼資料。. 50.
(69) 第四章 系統操作介紹(Client/Server 版). 圖 4-17 材料綱要編碼維護視窗 （資料來源：本研究整理）. 51.
(70) 創新建材研發成果知識庫建立之研究 b.. 材料資料維護-一般資料. 輸入「產品型態」、「產品系列」、「說明」、「規格」、「注意事項」 等資料內容。按下「存檔」按鈕即可儲存一般資料。. 圖 4-18 材料一般資料維護視窗 （資料來源：本研究整理）. 52.
(71) 第四章 系統操作介紹(Client/Server 版) c.. 材料資料維護-材料施工照片. 使用「新增」按鈕，系統就會自動編號，點選「拍照日期」欄位資料， 輸入「拍照人員」欄位資料，點選「開啟舊檔」輸入檔案路徑，並輸入 「關鍵字」及「備註」等資料內容。點取「照片瀏覽」即可瀏覽輸入檔 案路徑內容之圖片。按下「存檔」按鈕即可儲存施工材料照片資料。. 圖 4-19 料施工照片維護視窗 （資料來源：本研究整理）. 53.
(72) 創新建材研發成果知識庫建立之研究 d.. 材料資料維護-材料施工影片. 使用「新增」按鈕，系統就會自動編號，點選「影片日期」欄位資料， 輸入「拍攝人員」欄位資料，點選「開啟舊檔」輸入檔案路徑，並輸入 「關鍵字」及「備註」等資料內容。點取「影片瀏覽」即可瀏覽輸入檔 案路徑內容之影片。按下「存檔」按鈕即可儲存材料施工影片資料。. 圖 4-20 料施工影片維護視窗 （資料來源：本研究整理）. 54.
(73) 第四章 系統操作介紹(Client/Server 版) e.. 材料資料維護-材料施工圖說. 使用「新增」按鈕，系統就會自動編號，點選「開啟舊檔」輸入檔案路 徑，並輸入「關鍵字」及「備註」等資料內容。點取「圖面瀏覽」即可 瀏覽輸入檔案路徑內容之施工圖。按下「存檔」按鈕即可儲存材料施工 圖說資料。. 圖 4-21 施工圖說維護視窗 （資料來源：本研究整理）. 55.
(74) 創新建材研發成果知識庫建立之研究 f.. 材料資料維護-專利資料. 使用「新增」按鈕，系統就會自動編號，輸入「專利名稱」、「發明者」、 「擁有者」、「關鍵字」及「專利內容概述」等資料內容，再點選「開 始日期」、「結束日期」及「申請日期」等欄位資料。按下「存檔」按 鈕即可儲存專利資料。. 圖 4-22 專利資料維護視窗 （資料來源：本研究整理）. 56.
(75) 第四章 系統操作介紹(Client/Server 版) g.. 材料資料維護-材料缺失. 使用新增按鈕，系統就會自動編號，於「缺失名稱」、「備註」、「關 鍵字」及「改善方案」等項目輸入資料內容，完成後點選「材料缺失」 標籤內容之「存檔」按鈕即可儲存材料缺失內容。 於「材料缺失」標籤之右邊視窗點選「新增」按鈕，用來新增該缺失項 目之圖片，點選後系統就會自動編號，再點選「拍照日期」、輸入「拍 照人員」、「備註」等欄位資料，並點選「開啟舊檔」輸入檔案路徑。 點取「照片瀏覽」即可瀏覽輸入檔案路徑內容之照片。按下「存檔」按 鈕即可儲存材料缺失圖片資料。再按下最頂層之「存檔」按鈕即可儲存 材料缺失資料。. 圖 4-23 料材料缺失維護視窗 （資料來源：本研究整理）. 57.
(76) 創新建材研發成果知識庫建立之研究. 第五節 查詢資料 使用者可以執行「查詢資料」，查詢作業裡包含「材料編碼查詢」及「材料 關鍵字查詢」等。 A、 創新材料查詢 使用新材料之綱要編碼來查詢該材料之「一般資料」 、 「材料施工照片」、 「材料施工影片」、「材料施工圖說」、「專利資料」及「材料缺失」 等標籤。 a、 創新材料查詢-一般資料 於作業視窗內依序點選「大項」「中項」「材料」等項目編號， 點選下列「一般資料」標籤則出現該材料之「產品型態」、「產品 系列」、「說明」、「規格」及「注意事項」等資料內容。. 圖 4-24 材料一般資料查詢視窗 （資料來源：本研究整理）. 58.
(77) 第四章 系統操作介紹(Client/Server 版) b、創新材料查詢-材料施工照片 於作業視窗內依序點選「大項」「中項」「材料」等項目編號， 點選下列「材料施工照片」標籤則出現該材料之「編號」、「拍照 日期」、「拍照人員」、「檔案路徑」、「關鍵字」及「備註」等 資料內容。按下「照片瀏覽」按鈕即可瀏覽檔案。. 圖 4-25 材料施工照片查詢視窗 （資料來源：本研究整理）. 59.
(78) 創新建材研發成果知識庫建立之研究 c、 創新材料查詢-材料施工影片 於作業視窗內依序點選「大項」「中項」「材料」等項目編號， 點選下列「材料施工影片」標籤則出現該材料之「編號」、「影片 日期」、「拍攝人員」、「檔案路徑」、「關鍵字」及「備註」等 資料內容。按下「影片播放」按鈕即可瀏覽檔案。. 圖 4-26 料施工影片查詢視窗 （資料來源：本研究整理）. 60.
(79) 第四章 系統操作介紹(Client/Server 版) d、創新材料查詢-材料施工圖說 於作業視窗內依序點選「大項」「中項」「材料」等項目編號， 點選下列「材料施工影片」標籤則出現該材料之「編號」、「檔案 路徑」、「關鍵字」及「備註」等資料內容。按下「圖面瀏覽」按 鈕即可瀏覽檔案，於圖面上連點兩下，即可開啟 AutoCAD 編輯圖說。. 圖 4-27 材料施工圖說查詢視窗 （資料來源：本研究整理）. 61.
(80) 創新建材研發成果知識庫建立之研究 e、 創新材料查詢-專利資料 於作業視窗內依序點選「大項」「中項」「材料」等項目編號， 點選下列「專利資料」標籤則出現該材料之「編號」、「專利名稱」、 「發明者」、「擁有者」、「開始日期」、「結束日期」、「申請 日期」、「關鍵字」及「專利內容概述」等資料內容。. 圖 4-28 材料專利資料查詢視窗 （資料來源：本研究整理）. 62.
(81) 第四章 系統操作介紹(Client/Server 版) f、 創新材料查詢-材料缺失 於作業視窗內依序點選「大項」「中項」「材料」等項目編號， 點選下列「材料缺失」標籤則出現該材料之「編號」、「缺失名稱」、 「備註」、「關鍵字」及「改善方案」等資料內容。選取「材料缺 失」標籤下之選項鍵，右邊視窗則會出現該缺失之「編號」、「拍 照日期」、「拍照人員」、「檔案路徑」及「備註」等資料內容， 點選「照片瀏覽」按鈕，則下方出現檔案路徑上之圖片。. 圖 4-29 材料缺失查詢視窗 （資料來源：本研究整理）. 63.
(82) 創新建材研發成果知識庫建立之研究 B、 材料關鍵字查詢 搜尋內容可分為文件與資料，使用著必須先在關鍵字輸入的空格內輸入 欲搜尋的關鍵字，再勾選所需要的資料在勾選旁邊分別有兩個按鈕可全 選與清除，之後點擊開始搜尋即可搜尋到資料，在搜尋內容中點選資 料，下方按鈕可將系統中的相關資料顯示出來。 本研究提供兩種搜尋內容，即「文件」搜尋及「資料」搜尋，其中文件 搜尋(如圖 4-28 所示)包含施工照片、施工影片及圖檔，而資料搜尋則另 外包含專利資料及材料缺失資料(如圖 4-29 所示)。. 圖 4-30 材料關鍵字查詢-文件部分 （資料來源：本研究整理）. 圖 4-31 材料關鍵字查詢-資料部分 （資料來源：本研究整理） 64.
(83) 第四章 系統操作介紹(Client/Server 版) 當使用者有進一步查詢之需要時，例如點選圖 4-28 中之 951005006.JPG 照片時，系統便自動帶出該幅照片之內容，如圖 4-30 所示。. 圖 4-32 材料關鍵字查詢-自動帶出文件部分 （資料來源：本研究整理） 當使用者在查詢資料時，點選到欲查詢之資料，如圖 4-31 中強力地板的 第 17000002419005 號照片時，只要點選到該筆資料並按「查詢資料」 按鈕，系統會開啟「材料編碼查詢視窗」，並且自動跳到第 17000002419 號建材，自動跳到「材料施工照片」頁面，並且自動找到第 17000002419005 號照片 (如圖 4-32 所示)。. 65.
(84) 創新建材研發成果知識庫建立之研究. 圖 4-33 材料關鍵字查詢-自動帶出資料部分 （資料來源：本研究整理）. 圖 4-34 材料關鍵字查詢-自動帶出建材視窗 （資料來源：本研究整理）. 66.
