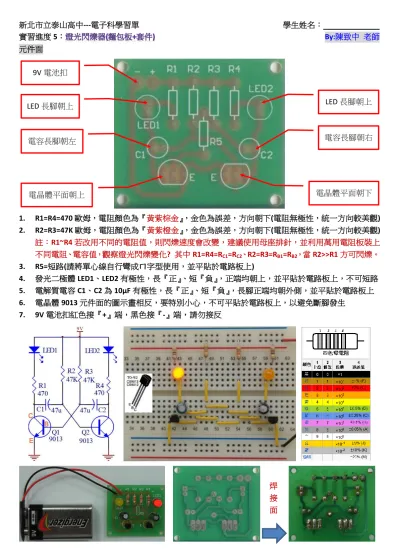

實習進度5：燈光閃爍器(麵包板與套件)

新北市立泰山高中---電子科學習單 學生姓名： 實習進度 5： By:陳致中 老師 元件面 1. R1=R4=470 歐姆，電阻顏色為『黃紫棕金』，金色為誤差，方向朝下(電阻無極性，統一方向較美觀) 2. R2=R3=47K 歐姆，電阻顏色為『黃紫橙金』，金色為誤差，方向朝下(電阻無極性，統一方向較美觀) 註：R1~R4 若改用不同的電阻值，則閃爍速度會改變，建議使用母座排針，並利用萬用電阻板裝上 不同電阻、電容值，觀察燈光閃爍變化? 其中 R1=R4=RC1=RC2、R2=R3=RB1=RB2，當 R2>>R1 方可閃爍。 3. R5=短路(請將單心線自行彎成ㄇ字型使用，並平貼於電路板上) 4. 發光二極體 LED1、LED2 有極性，長『正』、短『負』，正端均朝上，並平貼於電路板上，不可短路 5. 電解質電容 C1、C2 為 10µF 有極性，長『正』、短『負』，長腳正端均朝外側，並平貼於電路板上 6. 電晶體 9013 元件面的圖示畫相反，要特別小心，不可平貼於電路板上，以避免斷腳發生 7. 9V 電池扣紅色接『+』端，黑色接『-』端，請勿接反 9V 電池扣 LED 長腳朝上 電容長腳朝左 電晶體平面朝上 電晶體平面朝下 電容長腳朝右 LED 長腳朝上 焊 接 面
