高科技廠房耐震能力初步評估與補強方法

國立交通大學

土木工程學系碩士班

碩 士 論 文

高科技廠房耐震能力初步評估與補強方法

Methodologies for Preliminary Seismic Capacity Assessment and Retrofit of High-Tech Fabs

研究生 ：陳怡婷

指導教授：王彥博 博士

高科技廠房耐震能力初步評估與補強方法

Methodologies for Preliminary Seismic Capacity Assessment and Retrofit of High-Tech Fabs

研 究 生：陳怡婷 Student：Zoe-Chen

指導教授：王彥博 博士 Advisor：Dr. Yen-Po Wang

國立交通大學

土木工程學系碩士班

碩士論文

A Thesis

Submitted to Institute of Civil Engineering College of Engineering

National Chiao Tung University In Partial Fulfillment of the Requirements

For the Degree of Master of Science

in

Civil Engineering July 2006

Hsinchu, Taiwan, Republic of China

高科技廠房耐震能力初步評估與補強方法

研究生：陳怡婷 指導教授：王彥博博士 國立交通大學土木工程研究所 摘要 　 本研究之目的在發展一套適用於高科技廠房之耐震能力初步評估 方法，提供業者有效之廠房耐震能力快速評估工具，以及是否進行耐震補 強之決策依據。本研究以一棟典型的疊層式晶園廠為對象，示範簡易耐震 能力初步評估方法的應用及分析結果之合理性。研究結果顯示，若根據規 範之經驗公式計算結構周期時，會低估耐震需求，建議應根據特徵分析， 或習用之 T=N/10(sec) 估算之結構周期來計算耐震需求。此外，即使結構 有明顯之軟弱層存在時，仍應以其對應之樓層剪力需求作為耐震能力評估 的依據較為合理。本文根據 ETABS 軟體進行歷時分析﹙結構阻尼比為 2% 與3%﹚之結果，與簡易耐震初評法﹙結構阻尼比為 2%與 3%﹚之結果相當 接近，建議未來應用簡易評估法時應採用阻尼比 2%與 3%計算耐震需求。

最後，本文亦分別探討應用消能制震鈑或斜撐系統於高科技廠房耐震補強 之減震效益。分析結果顯示，斜撐系統的補強效果有限，消能制震鈑則因 兼具加勁與消能的作用，減震效果較為顯著。惟受限於既有空間，消能制 震鈑只能安裝於周邊構架，補強後結構短軸方向之耐震仍嫌不足，顯示疊 層式廠房必須針對結構系統做較大幅度的改善，才能確保其耐震能力之提 升。 關鍵字：高科技廠房、初步評估方法、軟弱層、金屬消能制震鈑

Methodologies for Preliminary Seismic Capacity

Assessment and Retrofit of High-Tech Fabs

Student：Zoe Chen Advisor：Dr. Yen-Po Wang

Institut of Civil Engineering College of Engineering National Chiao Tung University

Abstract

The purpose of this study is to develop a methodology for preliminary seismic capacity assessment of high-tech fabs for the industries as an effective tool to evaluate the seismic capacity of their fabs in a rapid way, which serves as the basis for deciding whether seismic retrofit is necessary. In this study a typical double fab structure is considered for demonstration of the seismic capacity assessment using the proposed method and adequacy of the results. The study shows that seismic demand may be under-estimated if the structural period is calculated based on code specified empirical formula. It is suggested to use structural period by eigen analysis or the

rule-of-thumb principle as T=N/10(sec) for estimating the seismic demand. In addition, even if there is an obvious soft-and-weak story in the structure, the story shear demand of the corresponding floor level should be considered as the basis for determining the seismic performance index. The seismic performance index based on time history analysis results with 2% and 3% structural damping by ETABS software is closely related to that by the proposed method with 2% and 3% damping. It is therefore suggested that damping ratio of 2% and 3% should be used in obtaining the seismic demand by the proposed method. Finally, this study also investigates the control efficiency using metallic yielding dampers or bracing system for seismic retrofit of the high-tech fabs. Results indicate that the retrofit effect by the bracing system is limited while the metallic yielding damper is more effective as it provides stiffness reinforcement and energy dissipation simultaneously. However, due to constraint of the existing spaces, metallic yielding dampers are allowed to be installed only in the peripheral frames. Therefore, the seismic capacity in the direction of minor axis direction is still insufficient after retrofit, indicating improvement of the overall structural system of the double fab is required to ensure its seismic capacity.

Keywords：high-tech fabs, seismic assessment, soft-and-weak story, metallic yielding damper

目 錄

摘要………...i Abstract……… . ii 誌謝………...iv 目 錄 ... i 表目錄...x 圖目錄... xiii 第一章 緒論 ... 1 1.1 前言 ... 1 1.2 高科技廠房之潛在震害風險 ...2 1.3 消能裝置 ...4 1.4 研究動機與目的 ... 7 1.5 本文內容 ...8 第二章 科技廠房耐震能力初步評估方法 ... 9 2.1 耐震指標之計算 ...9 2.2 調整因子(Q) ... 11 2.3 結構之耐震需求(D) ... 11 2.3.1 最小設計水平總橫力 ... 11 2.3.2 震區短週期與一秒週期水平譜加速度係數 ...12

2.3.3 工址短週期與一秒週期水平譜加速度係數 ...13 2.3.4 工址設計水平加速度反應譜係數 ...13 2.3.5 用途係數...14 2.3.6 起始降伏地震力放大倍數 ...14 2.3.7 結構系統地震力折減係數... 15 2.3.8 地震力之豎向分配... 15 2.4 結構之標稱耐震容量 ... 16 2.4.1 柱無轉換斷面之極限剪力強度 ... 17 2.4.1.1 RC 柱之極限剪力強度 ...18 2.4.1.2 鋼柱之極限剪力強度... 20 2.4.1.3 SRC 柱之極限剪力強度 ... 22 2.4.2 柱有轉換斷面之極限剪力強度 ... 23 2.4.3 牆之極限剪力強度... 24 2.4.3.1 磚造牆之極限剪力強度 ... 25 2.4.3.2 RC 牆之極限剪力強度 ... 25 2.4.4 斜撐之極限剪力強度... 26 第三章 耐震能力初步評估方法之實例分析... 28 3.1 分析模型 ... 28 3.2 輸入擾動震波 ... 29 3.3 特徵分析 ... 30

3.4 疊層式晶圓廠房之耐震性能計算 ... 31 3.4.1 結構之耐震需求(D) ...31 3.4.2 結構之標稱耐震容量(C)... 36 3.4.3 耐震指標之分析結果比較 ...37 第四章 高科技廠房耐震補強效益評估 ... 44 4.1 分析模型 ... 44 4.2 金屬消能制震鈑之元件測試 ...45 4.3 輸入擾動震波 ... 46 4.4 特徵分析 ...47 4.5 增設金屬制震鈑與斜撐加勁之耐震潛能評估 ...47 4.5.1 樓層位移評估... 48 4.5.2 樓層加速度反應評估 ... 48 4.5.3 樓層柱剪力評估... 49 4.5.4 金屬制震鈑極限強度檢核... 50 第五章 結論與建議... 51 參考文獻... 54

表目錄

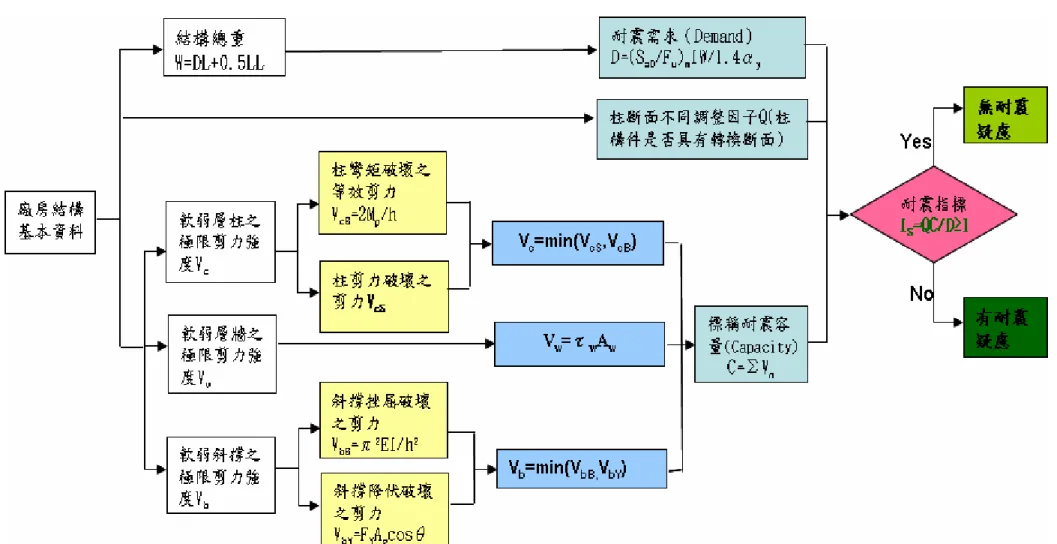

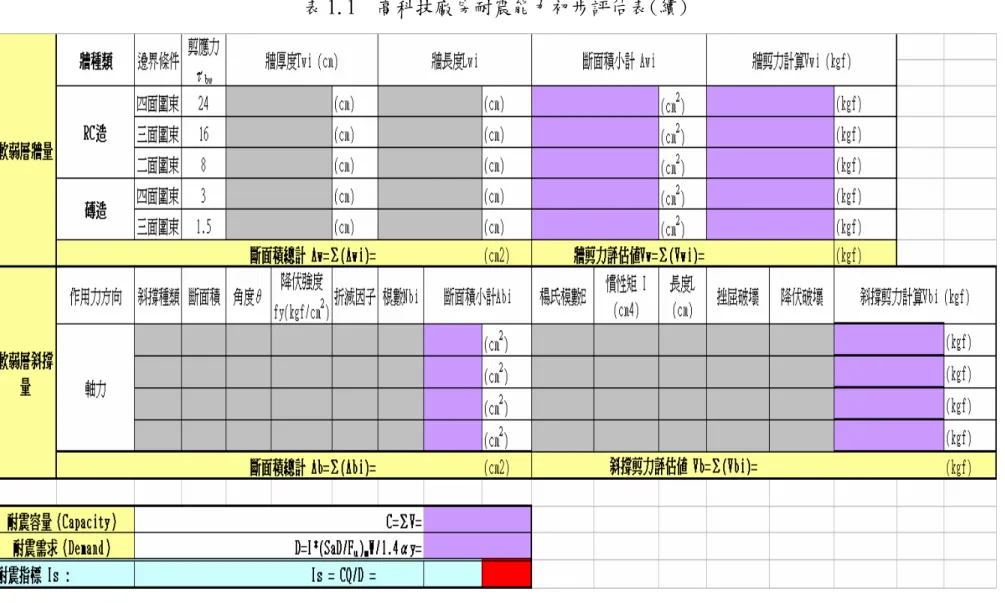

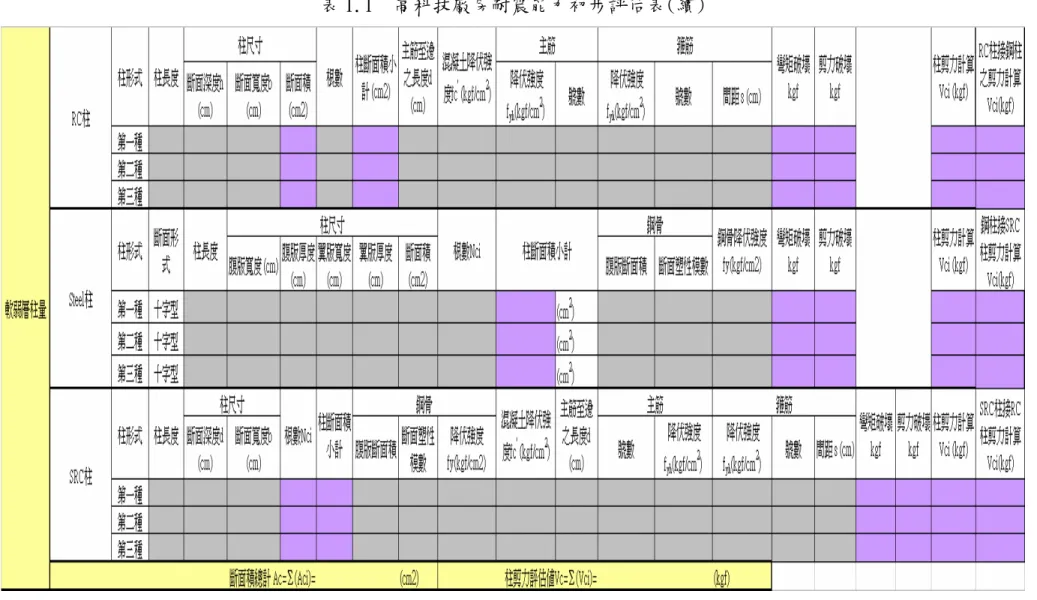

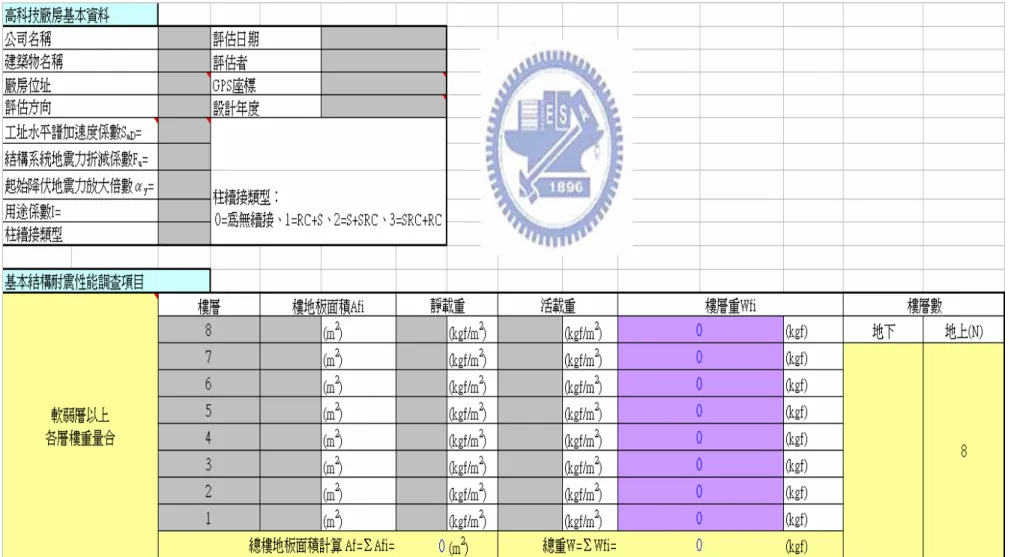

表1.1 高科技廠房耐震能力初步評估表...57 表2.1 高科技廠房評估方法之流程圖 ... 60 表2.2 震區設計水平譜加速度係數 SsD與S1D，以及震區最大考量水平譜 加速度係數SsM與 S1M...61 表2.3 短週期結構之工址放大係數 Fa (線性內插求值)... 69 表2.4 長週期結構之工址放大係數 FV (線性內插求值) ... 69 表2.5 一般工址或近斷層區域之工址設計水平譜加速度係數 SaD... 70 表 2.6 短週期與長週期結構之阻尼比修正係數 Bs與 B1 (線性內插求值) ... 70 表3.1 CASE1(原始雙疊層廠房)結構之標稱耐震容量(C)... 71 表3.2 CASE2(下層無塵室加柱)結構之標稱耐震容量(C)... 71 表3.3 CASE3(上、下層無塵室均加柱)結構之標稱耐震容量(C) ...72 表3.4 耐震指標評估結果(靜力分析；週期依經驗公式計算；D=基底剪力) ...73 表3.5 耐震指標評估結果(靜力分析；週期依特徵分析結果；D=基底剪力) ...74 表3.6 耐震指標評估結果(靜力分析；週期依經驗公式計算；D=樓層剪力) ...75 表3.7 耐震指標評估結果(靜力分析；週期依特徵分析結果；D=樓層剪力) ...76

表 3.8 耐震指標評估結果(靜力分析與動力分析比較；週期依經驗公式計 算；D=基底剪力)...77 表 3.9 耐震指標評估結果(靜力分析與動力分析比較；週期依特徵分析結 果；D=基底剪力)... 78 表3.10 耐震指標評估結果(靜力分析與動力分析比較；週期依經驗公式計 算；D=樓層剪力)...79 表 3.11 耐震指標評估結果(靜力分析與動力分析比較；週期依特徵分析結 果；D=樓層剪力)... 80 表4.1 USD 制震鈑之材料性質與細部尺寸 ...81 表4.2 CASE4(3 樓至 5 樓增設消能器)各樓層相對位移反應比較(單位：cm) ... 82 表4.3 CASE5(3 樓至 5 樓增設斜撐)各樓層相對位移反應比較(單位：cm) ... 83 表4.4 CASE6(1 樓至 5 樓增設消能器)各樓層相對位移反應比較(單位：cm) ... 84 表4.5 CASE4(3 樓至 5 樓增設消能器)各樓層間加速度反應比較(單位：g) ... 85 表 4.6 CASE5(3 樓至 5 樓增設斜撐)各樓層間加速度反應比較(單位：g) ... 86 表4.7 CASE6(1 樓至 5 樓增設消能器)各樓層間加速度反應比較(單位：g) ... 87 表4.8 CASE4(3 樓至 5 樓增設消能器)樓層柱(C1)剪力反應比較(單位：t) ... 88

表4.9 CASE5(3 樓至 5 樓增設斜撐)樓層柱(C1)剪力反應比較(單位：t) 89 表4.10 CASE6(1 樓至 5 樓增設消能器)樓層柱(C1)剪力反應比較(單位：t) ... 90 表4.11 CASE4 制震鈑變形與剪力(TCU017-EW)...91 表4.12 CASE4 制震鈑變形與剪力(TCU096-EW)...91 表4.13 CASE4 制震鈑變形與剪力(TCUBAA-NS)... 92

圖目錄

圖1.1 一般標準廠房... 93 圖1.2 疊層式晶圓廠房 ... 93 圖1.3 典型無塵室柱位結構平面圖... 93 圖1.4 典型無塵室下樓層之柱位結構平面圖... 94 圖1.5 軟弱層震害 ... 94 圖1.6 受力－位移關係之遲滯迴圈... 94 圖1.7 減震設計安裝示意... 95 圖1.8 黏彈性體阻尼器 ... 95 圖1.9 受力－位移關係之遲滯迴圈………..95 圖1.10 液態黏性阻尼器構造 ... 95 圖1.11 受力－位移關係之遲滯迴圈……….95 圖1.12 Pall 摩擦型阻尼器 ... 96 圖1.13 受力－位移關係之遲滯迴圈……….96 圖1.14 金屬降伏型阻尼器 ... 96 圖1.15 受力－位移關係之遲滯迴圈 ... 96 圖2.1 SRC 柱與 RC 柱之斷面轉換示意圖 ...97 圖2.2 柱無轉換斷面之極限剪力強度示意圖 ...97 圖2.3 柱有轉換斷面之極限剪力強度示意圖 ... 98

圖2.4 兩側有柱之磚造牆 ... 98 圖2.5 單側有柱之磚造牆 ... 99 圖2.6 兩側有柱之 RC 牆... 99 圖2.7 單側有柱之 RC 牆 ... 100 圖2.8 兩側均無柱之 RC 牆... 100 圖2.9 斜撐構材示意圖... 101 圖3.1(a) 外圍構架之側視圖(短向)... 101 圖3.1(b) 外圍構架之側視圖(長向)... 101 圖3.2 廠房結構平面圖...102 圖3.3 八層樓疊層式廠房結構之有限元素模型...102 圖3.4 CASE1(三樓及五樓為軟弱層)之廠房結構模型立面圖(短向)....103 圖3.5 CASE2(五樓為軟弱層)之廠房結構模型立面圖(短向)...103 圖3.7 TCU017-NS 震波加速度歷時(正規化至 1g) ...104 圖3.8 TCU017-EW 震波加速度歷時(正規化至 1g)...104 圖3.9 TCU096-NS 震波加速度歷時(正規化至 1g) ...105 圖3.10 TCU096-EW 震波加速度歷時(正規化至 1g) ...105 圖3.11 TCUBAA-NS 震波加速度歷時(正規化至 1g) ...106 圖3.12 TCUBAA-EW 震波加速度歷時(正規化至 1g)...106 圖4.1 CASE4(3 樓至 5 樓增設消能器)廠房模型...107 增設消能器設置立面配置...107

圖 4.2 CASE5(3 樓至 5 樓增設斜撐)廠房模型增設斜撐設置立面配置圖 ... 108 圖4.3 CASE6(1 樓至 5 樓增設消能器)廠房模型 ...109 增設消能器設置立面配置圖...109 圖4.4(a) 原型 USD 制震鈑之 X-形鋼鈑細部尺寸 ... 110 圖4.5 (a) 原型 USD 制震鈑元件測試之試驗架構設計圖 ...111 圖4.5 (b) 原型 USD 制震鈑元件測試之試驗架構 ...111 圖4.6 元件測試設定之致動器位移指令... 112 圖4.7(a) USD 制震鈑之遲滯迴圈 ... 113 圖4.7 (b) USD 制震鈑之勁度迴歸曲線 ... 113 圖4.9 CASE4(3 樓至 5 樓增設消能器)制震鈑位置圖 ... 113 圖4.8 制震鈑(Link25)遲滯迴圈（X-TCU017 E-W） ... 114 圖4.9 制震鈑(Link3)遲滯迴圈（Y-TCU017 E-W） ... 114 圖4.10 制震鈑(Link25)遲滯迴圈（X-TCU096 E-W）... 115 圖4.11 制震鈑(Link3)遲滯迴圈（Y-TCU096 E-W）... 115 圖4.12 制震鈑(Link25)遲滯迴圈（Y-TCUBAA N-S） ... 116

第一章 緒論

1.1 前言

全球高度工業發展的國家除日本之外，少有像台灣面臨這麼多天然災 害的威脅，特別是地震。根據調查報告顯示[1]，新竹科學園區在九二一地 震(1999)及三三一地震(2002)損失嚴重，儘管震度不大，業者仍蒙受巨大 之半成品、設備及營運中斷等損失−估計九二一地震之損失達 110 億，三 三一地震亦有數十億之譜[2]。因此，對於具精密製程之高科技業者而言， 其潛在的震害風險實不可輕忽，業者不管是在廠房結構的耐震設計或內部 機台設備的防震措施皆應作特別的考量，以降低震害風險。 其實，對於有特殊軟弱層的高科技廠房結構而言，結構並不具備足夠 之韌性，因此現行建築物耐震規範並不適用，貿然採用韌性設計的結果， 將會低估地震力而造成廠房結構耐震能力的不足。本文建議計算地震力需 求時，應降低規範建議的容許韌性容量(Ra)，且依廠房種類(如 standard， double or triple fab)之不同，而調整其容許值，針對高科技廠房結構 耐震能力重新加以評估，並發展高科技廠房適用之補強方法。 針對具有軟弱樓層(一般為無塵室所在之樓層)高科技廠房，就其耐震 能力需求與容量之計算，本研究發展出一套耐震能力初步評估方法，作為 評估廠房耐震能力之參考依據，其內容如表 1.1 所示。這套方法之基礎架 構乃參考鍾立來博士之中小學典型耐震能力初步評估方法[3]，配合現行建 築物耐震規範[4]與科技廠房之結構特性考量而建立。為了驗証本文提出的 高科技廠房耐震能力初步評估方法之可靠性，採用工程界最常用之 ETABS 軟體進行結構線性/非線性動力分析[5]，藉由分析結果之比對檢驗簡易評 估表之合理性與可用性，俾能提供業主對其既有廠房耐震能力之快速評 估，以及判斷廠房是否應進行補強的決策依據。

基於科技產業之高營逢風險特性，科技廠房的結構防震設計目標在於 確保結構具有足夠的耐震性能俾於強震過後旋即恢復正常運作。針對此一 功能設計目標，傳統採用強度設計或韌性設計的觀念均無法滿足，而須採 用結構控制技術，例如於結構系統中安裝消能減震元件以消散地震能量， 降低結構的地震反應。許多研究與工程實例經驗顯示，結構裝置消能器可 提昇其耐震能力，惟對於具有軟弱層之疊層式高科技廠房之耐震補強效果 能力如何，仍值得吾人深入進行評估分析。

1.2

高科技廠房之潛在震害風險

高科技廠房之結構特性

[6,7] 對高科技產業而言，其廠房結構因配合製程動線安排而需要寬闊的空 間，因此無塵室所設的樓層往往只將柱位設在周邊，以提高廠房空間，卻 也導致軟弱層的形成，大大地降低了廠房的耐震能力。 以晶圓廠房之結構設計為例，為配合量產之需求，無塵室之設計多力 求寬闊而少柱，以方便製程安排。因此，一般標準廠房(Standard fab)均將 無塵室設於三樓，如圖1.1 所示，其屋頂由大跨桁架(Mega truss)支撐，樓 板採用格子梁以增加勁度，目的在降低樓板的微振動量；二樓則為物料、 能源供應室及通風系統，柱距緊密而有多道剪力牆支撐。由於屋頂載重不 大，三樓無塵室雖然柱少且無剪力牆，抗震尚稱無虞。 因應國內土地取得不易的現實條件，業者有時揚棄標準晶圓廠之建構 模式，而採用疊層式晶圓廠房(Double fab)，以增加土地利用效益。疊層 式晶圓廠房一般係將無塵室設置於三樓及五樓，如圖1.2 所示，但其下層(三 樓)無塵室(Lower fab)須背負數個樓層之載重及地震力，十分不利於抗 震；若再設辦公室於上層(五樓)無塵室(Upper fab)上方之更高樓層，則五

樓無塵室又將形成另一個軟弱層，整個廠房實乃典型之抗震不良結構系 統。此由九二一地震時，新竹科學園區內 Double fab 的破壞情況較 Standard fab 嚴重即足以為證。由於這類晶圓廠房總高度並未超過 50 公 尺，故依法可規避結構外審，因而在沒有足夠之專業監督下輕易取得建築 及使用執照。這對業者而言並非是福，其實無形中已種下今日高科技廠房 飽受地震災害之因子。

破壞模式分析

高科技廠房結構設計由於對製程潔淨度有嚴苛要求，因此在廠房結構 內往往會設置無塵室以控制環境之潔淨程度。然而，無塵室所在樓房往往 須配合高架地版的設置而加高，因此其樓層高度較一般樓層來得高，其結 構系統存在著立面不規則的弱點。另外，為配合製程動線的規劃，無塵室 柱位分布往往不同於一般結構，為使其空間寬闊，柱位多安排至周邊，如 圖 1.3 所示，因而在結構上形成一軟弱層。基於樓板微振動乃影響產品良 率的主要原因，生產區(無塵室)的下方樓層往往採用密集的柱位佈置或巨 型桁架以增加樓板剛度，藉以降低微振動之干擾，如圖 1.4 所示。然而此 舉將大幅提高無塵室下層結構之側向勁度，進而造成結構立面勁度分佈差 異過大而形成弱層結構。一般而言，若結構系統中存在著軟弱層，當強震 來襲時將容易因變形集中導致嚴重的P-∆ 效應而增加結構之震害風險。此 外，軟弱層結構因勁度分配不均而造成水平剪力傳遞不均，結構動態反應 分析之精確性亦較一般結構更難以掌握。因此，廠房結構設計須特別針對 其軟弱層行為進行檢核，以確保其耐震能力。圖 1.5 為典型之結構中間層 崩塌的破壞模式，其原因為梁柱接頭破壞導致彎矩重分配，使相鄰樓層的 柱端因塑鉸形成而導致局部崩塌的破壞機制。疊層式晶圓廠房的軟弱層效 應更甚於一般結構，其耐震能力之脆弱令人憂心。

1.3 消能裝置

減震消能系統主要是藉由提供結構額外之消能機制[8,9]，來消散結構 因風力或地震力所產生之振動能量。此外，部分消能元件亦可同時提昇結 構之勁度，因而可同時解決結構因勁度不足或軟弱層所造成變位過大之問 題。當結構在地震作用下，消能元件會產生非彈性行為，在往覆振動下， 其應力(受力)與應變(位移)關係形成遲滯迴圈(Hysteretic loop)而發揮消能 作用，如圖 1.6 所示。遲滯迴圈可視為材料線性與非線性行為之疊加，線 性部份提供勁度，非線性部份則提供阻尼用以消散結構之振動能量。在設 計上如何將地震力有效地引導至消能元件，乃消能減震設計成功之關鍵。 一般消能元件之安裝常搭配K 形或倒 V 型斜撐，如圖1.7 所示。 基於上述概念所開發出來的消能元件種類與樣式繁多，包括液流黏性 阻尼器（Fluid Viscous Damper）、黏彈性阻尼器（VE Damper）、金屬降伏 型阻尼器（Metallic Yielding Damper）、摩擦阻尼器（Friction Damper）等， 依照不同材料特性而有不同之消能機制。消能元件依其力學特性大致可分 為兩類： 速度相依型消能元件(Velocity-Dependent Damper) (1)黏彈性體阻尼器 (Viscous-elastic Damper) 黏彈性阻尼器由具有黏彈性之材料連接於鋼板間而成，可用於大幅提 高結構之阻尼比以降低地震及強風下結構之動力反應。當結構受到振動 時，阻尼器會藉由黏彈性材料產生剪力變形來消散振動能量，一般皆將其 製作成如三明治狀的形式，如圖1.8 所示，而阻尼器的性能可以用黏彈性 體的厚度及面積大小自由地進行設計。這種類型的阻尼器具有用比較少量 的材料就可以獲的比較大的阻尼力，且為切片狀易於加工等優點，故有許 多形狀的阻尼器已被開發應用。其理想化之遲滯迴圈如圖 1.9 所示。目前 此類型阻尼器在材質上有橡膠系、瀝青系(asphalt)、丙烯酸(acrylic)系等高

聚合物系的高分子化合物。由於黏彈性體為高分子材料，因此，使用時必 須考慮環境溫度之影響以及材料的耐久性。

傳統上，黏彈性阻尼器大多配合斜撐形式裝置在建築物的梁柱間，藉 由阻尼器內之黏彈性的材質吸收地震能量轉化為熱能，以減少對建築物結 構的損害。

(2)液流黏性阻尼器 (Fluid viscous Damper)

最早液流黏性阻尼器的應用僅侷限於軍事工業上，其主要用來減少因 發射飛彈所產生之後座力或避免飛彈外部過度振動而引發爆炸。隨著冷戰 結束，製作阻尼器的技術也逐漸應用在各個工程領域上，如重工業、土木 結構等方面。液流黏性阻尼器為目前土木結構中最為廣泛使用的消能裝置 之一，除了在減震結構設計上用來消散地震力、風力等外在擾動傳入結構 之能量外，在隔震結構設計上亦利用其特性來增加結構系統之阻尼，以防 止結構產生過大之位移。 液流黏性阻尼器之基本構造如圖1.10所示，其構造包含高強度的筒 身、油封、活塞桿及具孔隙的活塞，阻尼器內部充填黏性矽基脂液體 (silicone oil)，藉由活塞運動將液態黏性體由阻尼器的一側推至另一側來 產生阻尼力，過程中在合金製成的恆溫器校正下，流體的流動將不因溫度 的變化而產生太大之影響(-40o_C~70o_{C間維持穩定)。利用活塞上之孔隙及} 內部機械構造，可任意改變流體的流動特性使其產生不同的阻尼性質，如 與速度呈線性或非線性關係之阻尼力。液態黏性阻尼器的阻尼力來自流體 在通過活塞時，活塞兩側產生的壓力差及液體的可壓縮性，其理想化的線 性液態黏性阻尼器之力量與位移之遲滯迴圈為一橢圓形，如圖1.11所示。 位移相依型消能元件(Displacement-Dependent Damper) (1) 摩擦阻尼器 (Friction Damper) 摩擦阻尼器藉由金屬（或非金屬）之間的摩擦力來產生阻尼力來消散

地震傳入結構之能量，此類阻尼器以「Pall 摩擦阻尼器」最具盛名（圖 1.12），至目前為止，在加拿大已有多棟建築物中及採用此種摩擦阻尼器。 Pall 摩擦阻尼器之構造非常簡單，其主要元件包含傳力斜撐、束制連桿與 摩擦介質所共同組成。一般而言，這些阻尼器可利用斜撐與結構結合，藉 由結構受震時之層間變位使阻尼器之傳力斜撐產生拉、壓之往復運動中達 到摩擦消能之目的。理想化之摩擦機制可用庫侖模式進行模擬，其遲滯行 為如一矩形 (如圖 1.13 )。

(2) 金屬降伏型阻尼器 (Metallic Yielding Damper)

金屬降伏型阻尼器係由多片X-形鋼板並排，每兩片鋼板之間在上、下 端以墊片隔開，再以螺桿前後貫穿所有的鋼板串接而成，如圖1.14所示。 金屬降伏型阻尼器一般皆透過倒V字型斜撐固接於梁柱構架中，利用層間 變位來驅使X型鋼板產生非彈性的彎曲變形以消散地震所傳入結構之能 量。金屬降伏型阻尼器在消能鋼板降伏前，其行為猶如加勁斜撐，具提升 結構勁度之作用，可降低結構之位移反應，當消能鋼板降伏後，則藉由非 彈性變形所產生之遲滯行為提升結構阻尼，故能大幅增進結構之耐震能 力。為使金屬降伏型阻尼器之消能容量提昇，其鋼板均裁成X形或三角形， 當垂直於鋼板之側向力作用時，鋼板斷面的彎矩均沿鋼板高度呈線性變 化，所以鋼板曲率上下皆均勻分佈，當X 型鋼板受力降伏時，整塊鋼板會 同時全面降伏，故具備較大之變形與消能能力。其理想化之力學行為可用 雙線性模型進行模擬，如圖1.15所示。 上述之消能元件在應用上各有其特點，吾人應依據結構系統之特性審慎 選擇適當的阻尼器。位移相依型消能元件除增加結構之阻尼外，還可適度 提昇結構體之勁度，對於高樓結構之加勁有所助益。一般而言，位移相依 型阻尼器在彈性振動範圍內僅提供加勁作用而尚未吸收能量；速度相依型 阻尼器可在小振幅的振動發生時即開始吸收地震所傳入結構之能量，但無 法提供加勁作用。針對軟弱層結構之補強，位移型消能器應為較佳之選

擇。本研究採用之位移型消能器為金屬降伏型阻尼器，因材料取得容易、 成本低、耐久性佳、免維護及消能能力與振動頻率或溫度無關等特點，使 得其在結構防震應用上極具競爭力。

1.4 研究動機與目的

目前國內已有針對校舍或一般建築所發展之耐震能力初步評估方 法，惟尚無針對高科技廠房量身訂製之耐震能力初步評估方法。高科技廠 房之結構系統有別於一般結構，因無塵室的設計，導致結構有一層甚至二 或三層的軟弱層，當中度或大地震發生時，結構恐有嚴重損壞或崩塌之 虞。有鑑於此，本研究擬發展一套簡便有效之高科技廠房耐震能力初步評 估方法(表 1.1)，俾提供高科技業者評估其廠房結構耐震能力良窳之參考。 此外，本文亦採用工程界習用之 ETABS 軟體進行廠房結構之線性/非線性 動力歷時分析，以驗証本文所提高科技廠房耐震能力初步評估方法之合理 性與可行性。 廠房經過耐震能力初步評估程序，若判定其耐震能力確有疑慮時，則 須進行結構耐震能力詳細評估，或尋求適當之結構耐震補強設計。本文提 出應用消能器及斜撐系統，針對耐震能力不足之結構進行加勁補強，藉由 ETABS 非線性動力歷時分析所得之結果，探討應用消能器於改善科技廠房 軟弱層問題之減震效益。

1.5

本文內容

第一章針對高科技廠房結構之潛在震害及結構消能減震系統作一概 述。第二章提出高科技廠房之耐震能力初步評估方法，俾便作為評估高科 技廠房耐震能力之依據。第三章主要利用 ETABS 軟體建構一真實之八層 樓疊層式晶圓廠房，並進行歷時分析，以檢核 ETABS 之分析結果與耐震 初評之結果是否具一致性。第四章評估金屬消能制震鈑作為疊層式晶圓廠 房結構耐震補強的可行性，探討廠房結構軟弱層的問題是否能得到顯著的 改善。第五章為結論與建議。

第二章 科技廠房耐震能力初步評估方法

本文擬提出一簡便且有效之科技廠房耐震能力初步評估方法，以供業 主作為後續耐震詳評或結構補強之決策依據。對於有特殊軟弱層的高科技 廠房而言，其結構並不具備足夠之韌性，因此我國現行建築物耐震規範並 不適用，貿然採用韌性設計結果，將會低估地震力而造成廠房結構耐震能 力的不足。本評估方法主要檢核科技廠房無塵室所在樓層(軟弱層)之耐震 能力，由於半導體或光電廠房之晶圓廠房層數不一(如 standard，double or triple fab)，本研究將考量軟弱樓層之因素制定合理之結構耐震指標。 例如，針對上述不同廠房結構之設計型式，建議選用不同之結構韌性容量 (R)值，亦即針對標準廠、雙疊層廠及三疊層廠分別採用 R=1.5、1.25 與 1.0。 本評估方法主要在計算高科技廠房結構軟弱層所能承受之最大極限剪 力強度[10-14]。軟弱層可提供抗剪力之構件主要有柱(RC 柱、鋼柱與 SRC 柱)、牆(RC 牆和磚牆)及斜撐。計算各構材之極限剪力強度，並將其加總 求得該樓層之極限剪力強度，此極限剪力強度即為既存結構之標稱耐震容 量。此外，再根據廠房結構之現況條件(柱構件是否具有轉換面、結構平面 是否不規則等因素)給予適當之修正因子調整，求出廠房結構之實際「耐震 容量」；另一方面，配合我國現行之建築耐震設計規範及調整之韌性容量， 可決定結構之耐震力需求。由耐震容量與耐震需求之比值(即耐震指標)是 否大於 1，即可得知廠房結構之耐震能力是否足夠。耐震指標大於 1 者即 為「無耐震疑慮」，小於 1 時則屬「有耐震疑慮」。表 2.1 為高科技廠房耐 震能力初步評估方法之評估流程圖。

2.1 耐震指標之計算

本方法主要聚焦於高科技廠房結構軟弱層之耐震容量計算，假設軟弱

層破壞時均為柱構材產生破壞，不考慮梁構材產生破壞之影響(主要為深梁 或格子梁，其破壞的可能性不高)。因此，廠房結構之極限剪力強度可直接 由軟弱層所有構材(柱、牆及斜撐)之極限剪力強度代表。 耐震容量之計算，係依實際之構材尺寸，如柱(RC 柱、鋼柱和 SRC 柱)、 牆(RC 牆和磚牆)及斜撐等資料，包括柱斷面尺寸及配筋情形、牆斷面尺 寸、斜撐斷面尺寸及傾斜角度等，再配合混凝土強度與鋼骨、鋼筋之降伏 強度，便可計算該樓層所有構件之極限剪力強度，其和即為結構之標稱耐 震容量(C)。若為使用多年之廠房結構，混凝土強度可能隨著時間而降低， 在無混凝土鑽心強度試驗之結果前，分析時可取設計強度之0.8 倍估算。 此外，按照我國最新頒佈之建築物耐震設計規範[17]，可由查表得知工址 水平譜加速度係數 SaD、用途係數 I、起始降伏地震力放大倍數αy、地震 力折減係數Fu及調整之韌性容量 R，再配合結構之載重 W(DL、LL)等， 可求出結構之耐震需求(D)。由結構之耐震容量(C)與耐震需求(D)之比值可 求得整體廠房結構之耐震能力，若再根據廠房結構之現況條件指定適當之 修正因子(Q)進行調整，即可得廠房結構之耐震指標(Is)如下： D QC I_s = (2.1) 其中， C=結構之標稱耐震容量； D=結構之耐震需求； Q=調整因子(詳 2.2 節)。 根據高科技廠房耐震指標之分析結果，若該廠房分析所得之耐震指標 大於或等於1，則判定該結構為「無耐震疑慮」；若耐震指標小於 1，則判 定該結構為「有耐震疑慮」。 有關廠房結構之耐震需求與耐震容量之計算方式，將於第 2.3 節與第

2.4 節詳細說明。

2.2 調整因子(Q)

廠房結構之實際耐震容量，須配合結構之現況與結構系統是否良好等 因素作適當之修正，俾使分析結果充分反映結構實際之耐震能力。 結構之柱構件若具有轉換斷面，則該轉換界面易產生應力集中的現 象，地震時柱構材於此轉換斷面產生破壞的風險增加。此外，柱受到極大 的軸壓力作用時，P−∆效應亦會造成轉換斷面產生損壞，結構可能因此而 提前倒塌[15]。根據鋼骨鋼筋混凝土構造設計規範與解說[17]可知，鋼骨鋼 筋混凝土柱轉換成鋼筋混凝土柱時，如圖 2.1 所示，轉換界面之鋼筋混凝 土彎矩強度應取該處需求彎矩之 1.1 倍，若有不足則應於轉換處增設補強 鋼筋，並以該處彎矩之 1.1 倍設計補強筋量。因此，若結構軟弱層之柱子 具有轉換斷面時，本文建議根據規範之精神，考慮轉換斷面調整因子 9 . 0 1 . 11 = = Q 進行結構耐震指標之修正。

2.3 結構之耐震需求(D)

2.3.1

最小設計水平總橫力

依據我國2005 年建築物耐震設計規範及解說[18]可知，各主軸方向之 最小設計水平地震力V 可計算如下： W F IS V u y aD α 4 . 1 = (2.2) 其中，

SaD：工址設計水平加速度反應譜係數，為工址水平向之設計反應譜； 加速度與重力加速度g 之比值； I：用途係數； Fu：結構系統地震力折減係數； αy：起始降伏地震力放大倍數； W：建築物所承載之重量，分析時考慮全部靜載重(DL)與 1/2 活載重 (LL)。 式(2.2) 之 u aD F S 應 依 式(2.3) 修 正 ， 其 修 正 值 m u aD F S ⎥ ⎦ ⎤ ⎢ ⎣ ⎡ 可 表 示 如 下 ： ⎪ ⎪ ⎪ ⎪ ⎩ ⎪⎪ ⎪ ⎪ ⎨ ⎧ ≥ < < + ≤ = ⎥ ⎦ ⎤ ⎢ ⎣ ⎡ 8 . 0 ; 70 . 0 8 . 0 3 . 0 ; 144 . 0 52 . 0 3 . 0 ; u aD u aD u aD u aD u aD u aD m u aD F S F S F S F S F S F S F S (2.3) 將式(2.3)代回式(2.2)可得 W F S I V m u aD y ⎥ ⎦ ⎤ ⎢ ⎣ ⎡ = α 4 . 1 (2.4)

2.3.2

震區短週期與一秒週期水平譜加速度係數

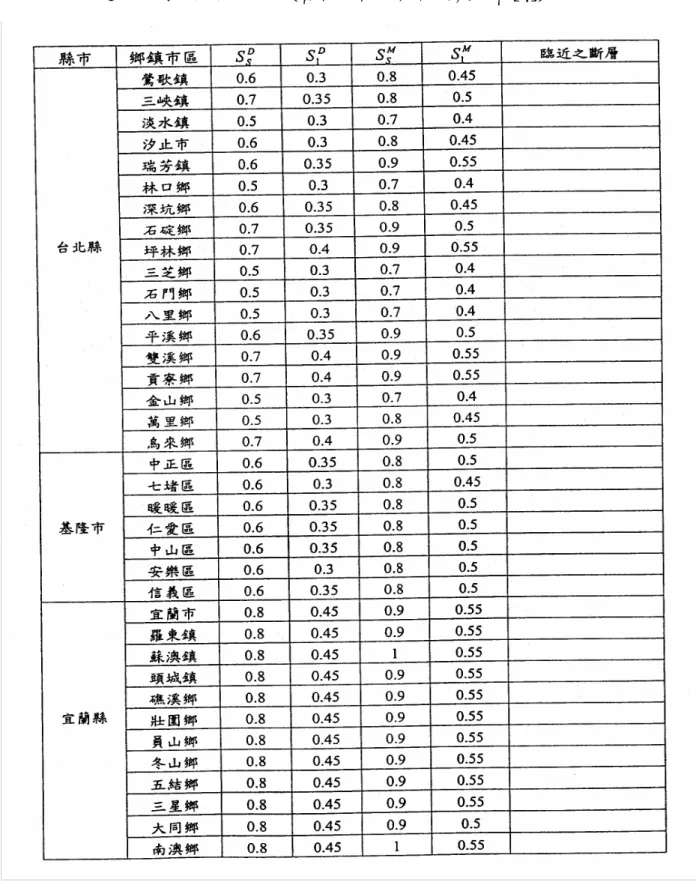

根據我國2005 年建築物耐震設計規範[18]可知，台灣地區堅實地盤之 工址設計與最大考量水平譜加速度係數分別根據50 年 10%與 2%容許超越 機率之均布危害度分析求得。若要更精細的將近斷層影響區域劃分出來， 必須進行震區微分化之調查結果。除台北盆地外，震區設計水平譜加速度 係數SsD與S1D，以及震區最大考量水平譜加速度係數SsM與S1M，如表2.2

所示，分別代表工址所屬震區在堅實地盤下，地震作用時之短週期結構與 一秒週期結構阻尼比5%之反應譜加速度與重力加速度 g 之比值。

2.3.3

工址短週期與一秒週期水平譜加速度係數

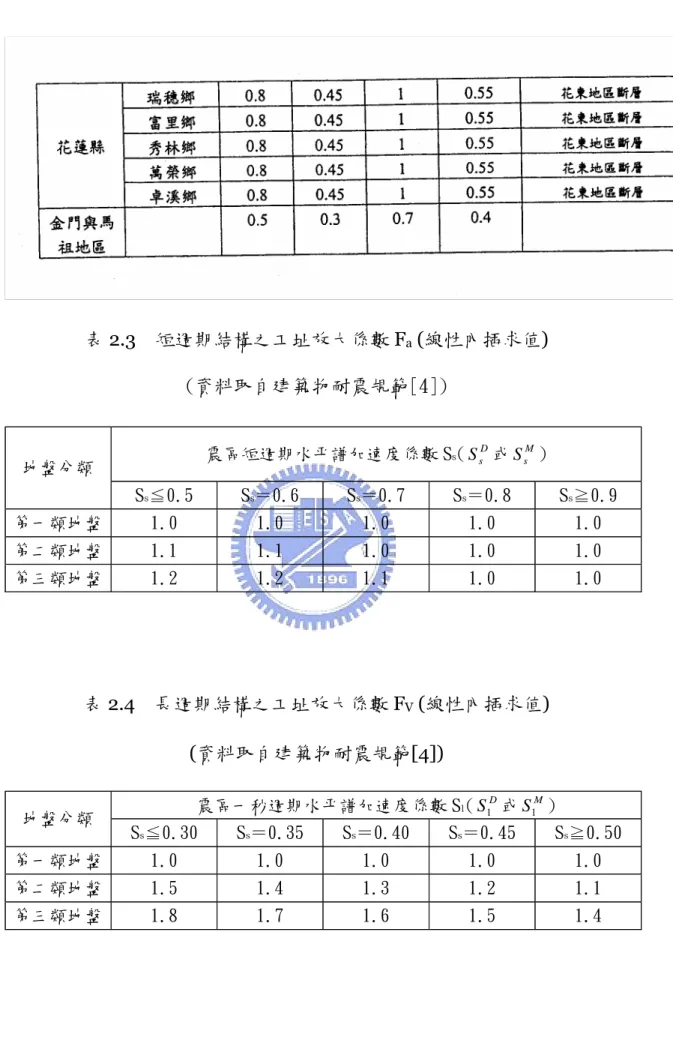

根據我國2005 年建築物耐震設計規範[18]可知，不同之地表搖晃程度 將會改變地盤週期，進而改變短週期與長週期結構之譜加速度放大倍率。 因此，必須考量土壤非線性放大效應，依據地盤種類與震區水平譜加速度 係數，訂定工址放大係數 Fa與 Fv。除台北盆地外，一般工址區域之工址 短週期與一秒週期設計水平譜加速度係數SDS與SD1，以及工址短週期與一 秒週期最大考量水平譜加速度係數SMS與SM1依下式計算： D s a DS F S S = ； S_MS = F_aS_sM D v D F S S ₁ = ₁ ； S_M1 =F_vS₁M (2.5) 其中， a F 為反應譜等加速度段之工址放大係數，隨地盤種類與震區短週期 水平譜加速度係數 Ss (SsD或SsM)而改變，可由表 2.3 求得； v F 為反應譜等速度段之工址放大係數，隨地盤種類與震區一秒週期 水平譜加速度係數S1 (S1D或S1M)而改變，可由表 2.4 求得。

2.3.4

工址設計水平加速度反應譜係數

根據我國2005 年建築物耐震設計規範[18]可知，一般工址或近斷層區 域之工址設計水平譜加速度係數 SaD，隨建築物基本振動週期 T 與工址短 週期與一秒週期之設計水平譜加速度係數 SDS與 SD1而變。工址設計水平 譜加速度係數SaD，如表2.5 所示，其中，表 2.5 之短週期與中、長週期之

分界ToD滿足： DS D D S S T₀ = 1 (2.6) 工址設計水平加速度反應譜係數 SaD隨著建築物之基本振動周期 T 與 地盤種類而變。建築物之基本振動周期，單位為秒，可由經驗公式計算如 下： _0.07 34 n h T = (2.7) 其中，hn為基面至屋頂面高度，單位為公尺。 根據我國 2005 年建築物耐震設計規範[18]可知，建築物耐震規範靜力 分析採用之結構阻尼比均假設為5%，若結構阻尼比小於 5%時，工址短週 期與一秒週期之設計水平譜加速度係數 SDS與 SD1可由動力分析所提到之 短週期與長週期的阻尼修正係數Bs與B1修正為SDS/BS與SD1/B1，阻尼修 正係數如表2-6 所示。

2.3.5

用途係數

根據我國2005 年建築物耐震設計規範[18]可知，用途係數 I 依建築物 (如重要建築物、儲存危險物品之建築物、供公眾使用之建築物)之重要程 度而定，目的在增加重要建築物之安全性，而提高其設計地震力。高科技 廠房乃屬於重要之建築物，故本文分析時採用I=1.5。

2.3.6

起始降伏地震力放大倍數

根據我國2005 年建築物耐震設計規範[18]可知，起始降伏地震力放大 倍數αy，係設計地震地表加速度放大αy 倍後，構造開始產生第一個斷面 降伏，其值與結構主要構件之材料有關，依極限強度設計法，鋼構造或鋼 骨鋼筋混凝土構造之αy可採用1.0，鋼筋混凝土結構之αy則採用1.5。

2.3.7

結構系統地震力折減係數

根據我國 2005 年建築物耐震設計規範[18]可知，結構系統地震力折減 系數Fu與結構系統之韌性容量R、基本振動週期及地盤種類有關。容許韌 性容量Ra與韌性容量R 之關係為：

(

)

5 . 1 1 1+ − = R R_a (2.9) 由於現行建築物耐震規範採用韌性設計結果規定，將會低估地震力而 造成廠房結構耐震能力的不足。所以本研究將提出針對不同廠房結構之設 計型式，建議選用不同之結構韌性容量(R)值，亦即針對標準廠、雙疊層 廠及三疊層廠分別採用R=1.5、1.25 及 1.0，其對應容許韌性容量 Ra=1.33、 1.17 及 1.0。 結構系統地震力折減系數 Fu與容許韌性容量 Ra及基本振動週期 T 之 關係式如下：

(

)

(

)

⎪ ⎪ ⎪ ⎪ ⎩ ⎪⎪ ⎪ ⎪ ⎨ ⎧ ≤ − × − − + − ≤ ≤ − ≤ ≤ − × − − + − ≥ = D D D a a D D a D D D D a a a D a u T T T T T R R T T T R T T T T T T R R R T T R F 0 0 0 0 0 0 0 0 0 0 2 . 0 ; 2 . 0 2 . 0 1 1 2 1 2 6 . 0 2 . 0 ; 1 2 6 . 0 ; 4 . 0 6 . 0 1 2 1 2 ; (2.10) 其中，ToD 為設計水平譜加速度係數短週期與中週期的分界點，按式(2.5) 所定義。

2.3.8

地震力之豎向分配

結構承受地震力之作用時，由式(2.2)可求得整個廠房結構之最小設計 水平總橫力，再依下述地震力之豎向分配公式將地震力分配作用於構造物 之各樓層，即可求得各樓層所承受之地震力。我國 2005 年建築物耐震設

計規範[18]建議地震力之豎向分配可假設為和每層樓板重量Wx與高度hx 乘積成正比，其計算方式如下： V h W h W F _n x x x x x x

∑

= = 1 (2.11) 其中， V =地震下最小設計水平總橫力； Fx=第 x 層所分配之地震力； Wx=第 x 層之結構重； hx=第 x 層距基面之高度。

2.4 結構之標稱耐震容量

根據實地現勘或結構設計圖所得之軟弱層各構材尺寸，如柱(RC 柱、鋼 柱和SRC 柱)、牆(RC 牆和磚牆)及斜撐等斷面資料及配筋情形，可計算軟 弱層所能承受之極限剪力強度，此極限剪力強度即為結構之標稱耐震容量 (C) ，可計算如下： =

∑

+

∑

+

∑

k bk j wj i ci V V V C (2.12) 其中， Vci=軟弱層第 i 根柱之極限剪力強度； V_wj=軟弱層第 j 道牆之極限剪力強度；

Vbk=軟弱層第 k 根斜撐之極限剪力強度。

2.4.1 柱無轉換斷面之極限剪力強度

柱構材主要有兩種破壞模式，一為剪力破壞，另一為彎矩破壞。因此， 分析時須先判斷柱為剪力破壞或是彎矩破壞模式。 (1)單一柱彎矩破壞之等效剪力強度 VcB，可由柱頂與柱底兩端之彎矩和除 以柱之長度而求得。因柱無轉換斷面(如圖 2.2)，故柱頂彎矩(MPt)與柱底 之彎矩(MPb)相同，M =MPt =MPb，因此等效剪力強度VcB可表示為： L M V_cB = 2 (2.13) 其中， M=柱端可承受之極限彎矩，有關 RC 柱、鋼柱及 SRC 柱之極限彎矩 強度計算詳以下各節。 L=柱之有效長度。 (2)單一柱之剪力破壞強度 VcS，因柱無轉換斷面，故剪力強度 VcS可表示 為柱斷面可承受之極限剪力，有關RC 柱、鋼柱及 SRC 柱之極限剪力強度 計算詳以下各節。 分析時，單一柱(第 i 根)可承受之極限剪力強度，須考慮彎矩破壞之剪 力強度與剪力破壞之剪力強度較小值，可表示為：

(

cSi cBi

)

ci V V V =min , (2.14) 因此，吾人可進一步求得軟弱層所有柱子所能承受之最大極限剪力強 度為

∑

= = n i ci c V V 1 (2.15)

其中，n 為為樓層之柱量。

2.4.1.1 RC 柱之極限剪力強度

根據 2001 年混凝土工程設計規範之應用[16]與 1997 年鋼骨鋼筋混凝 土構造(SRC)設計規範與解說研究[17]可知，RC 柱彎矩破壞之等效剪力強 度及剪力破壞之剪力強度計算方式為： (1)單一 RC 柱彎矩破壞之等效剪力強度計算方式 假設柱構材之反曲點發生在桿件中央，吾人可根據柱斷面之尺寸、鋼 筋之面積、材料之強度求得彎矩強度如下：

(

f b c

)

d c A f

(

d d

)

Murs cd ⎟+ s′ yh − ′ ⎠ ⎞ ⎜ ⎝ ⎛ − = _{1 1} 2 1 85 . 0 β β (2.16) 其中， 1 β =0.85； c=中立軸至混凝土最外受壓側之距離； c cd f f = 80. ′， f ′_c=混凝土降伏強度， ₂ cm kgf _； yh f = 主筋之降伏強度， 2 cm kgf _； s A′=壓力鋼筋之斷面積； b=柱之斷面寬度； h=柱之斷面深度； = d 主筋至柱邊之長度(cm)； d ′=壓力鋼筋重心至混凝土壓最外受壓側之距離。

由柱頂與柱底兩端彎矩和除以柱之長度，可得所對應之剪力強度，因 柱無轉換斷面，因此柱頂與柱底之彎矩相同，吾人可求得彎矩破壞之等效 剪力強度，如下：

(

)

(

)

(

)

[

]

L d d f A c d c b f V_cBrc cd s yh ′ − ′ + − = 2φ 0.85 β1 12β1 (2.17) 其中， φ =折減係數(採用 0.9)； L=柱之長度。 (2)單一 RC 柱剪力破壞強度之計算方式 RC 柱之極限剪力強度計算方式，如下：

(

cc cs

)

cSrc V V V =φ + (2.18) 其中，Vcc為混凝土所提供之強度，Vcs為鋼筋所提供之強度，可分別計算 如下： bd f V_cc =0.53 _cd (2.19) s d f A V_cs = s yh (2.20) 其中， φ =折減係數(採用 0.85)； c cd f f = 80. ′， f ′_c=混凝土降伏強度， ₂ cm kgf _； s A =箍筋在間距 s 斷面積；

yh f = 剪力筋之降伏強度， 2 cm kgf _； s=箍筋之間距。 分析時，於軟弱層 RC 柱無轉換斷面之情況下，單一 RC 柱(第 i 根)可 承受之極限剪力強度 Vci 須考慮彎矩破壞之剪力強度與剪力破壞之剪力強 度較小值，可表示為

(

cSrci cBrci

)

ci V V V =min , (2.21) 因此，吾人可進一步求得軟弱層所有RC 柱可承受之最大極限剪力強度 為

∑

= = n i ci c V V 1 (2.22) 其中，n 為樓層之柱量。

2.4.1.2 鋼柱之極限剪力強度

根據鋼骨鋼筋混凝土構造(SRC)設計規範與解說研究[17]與 2001 年鋼 構造建築物鋼結構設計技術規範[19]可知，鋼柱彎矩破壞之等效剪力強度 及剪力破壞之剪力強度計算方式為： (1)單一鋼柱彎矩破壞之等效剪力強度計算方式 根據柱斷面之尺寸、材料之強度可求得柱之彎矩強度如下： y us Zf M =φ (2.23) 其中， φ =折減係數(採用 0.9)； y f =鋼骨降伏強度， 2 cm kgf _；

Z=鋼骨斷面塑性模數。 由柱頂與柱底兩端之彎矩和除以柱之長度(L)可得所對應之剪力強度， 因柱無轉換斷面，因此柱頂與柱底之彎矩相同，吾人可求得彎矩破壞之等 效剪力強度，如下： 彎矩破壞剪力強度 L Zf V_cBs = 2φ y (2.24) (2)單一鋼柱剪力破壞之剪力強度 假設鋼腹板達到剪力降伏前不會發生局部挫局，則鋼柱之剪力強度可 以鋼腹板發生剪力降伏之公式計算如下： cw y cSs f A V =0.6φ (2.25) 其中， φ =折減係數(採用 0.9)； cw A =鋼骨之腹板斷面積，A_cw =t_wd。 分析時，於軟弱層鋼柱無轉換斷面之情況下，單一鋼柱(第 i 根)可承受 之極限剪力強度，須考慮彎矩破壞之剪力強度與剪力破壞之剪力強度較小 值，可表示為

(

cSsi cBsi

)

c V V V =min , (2.26) 因此，吾人可進一步求得軟弱層所有鋼柱可承受之最大極限剪力強度 為

∑

= = n i ci c V V ₁ (2.27) 其中，n 為樓層之柱量。

2.4.1.3 SRC 柱之極限剪力強度

根據鋼骨鋼筋混凝土構造(SRC)設計規範與解說研究[17]可知，SRC(鋼 骨鋼筋混凝土)柱彎矩破壞之等效剪力強度及剪力破壞之剪力強度計算方 式可將第 2.4.1.1 節與第 2.4.1.2 節所介紹之 RC 柱與鋼柱之極限剪力強度 計算結果疊加，即可得SRC 柱之極限剪力強度。 (1)單一 SRC 柱彎矩破壞之等效剪力強度VcBsrc V_cBsrc =V_cBrc +V_cBs (2.28) 其中， V_cBrc為單一RC 柱彎矩破壞之等效剪力強度； VcBs為單一鋼柱彎矩破壞之等效剪力強度。 (2)單一 SRC 柱剪力破壞之剪力強度 cSs cSrc cSsrc V V V = + (2.29) 其中， VcSrc為單一RC 柱剪力破壞之等效剪力強度； V_cSs為單一鋼柱剪力破壞之等效剪力強度。 分析時，於軟弱層鋼柱無轉換斷面之情況下，單一 SRC 柱(第 i 根)可 承受之極限剪力強度，須考慮彎矩破壞之剪力強度與剪力破壞之剪力強度 較小值，可表示為

(

cSsrci cBsrci

)

c V V V =min , (2.30)

因此，可進一步求得軟弱層所有鋼柱可承受之最大極限剪力強度為

∑

= = n i ci c V V 1 (2.31) 其中，n 為樓層柱量。

2.4.2 柱有轉換斷面之極限剪力強度

柱有轉換斷面係指柱構材由兩種不同之材料性質所續接而成，而在構 材斷面之轉換續接界面會有應力集中之情形，因此計算極限剪力強度時須 乘上一適當之調整因子進行修正，可參考2.2 節所述之調整因子。 柱有轉換斷面(圖 2.2)之情況下，其彎矩破壞之剪力強度及剪力破壞之 剪力強度計算方式為： (1)單一柱彎矩破壞之等效剪力強度VcB-由於柱上、下兩端分別為不同材料 或尺寸之柱子，其所分別提供之極限彎矩亦不相同，因此分析時取柱兩端 彎矩較小值作為此柱所能承受之最大彎矩強度，可表示如下： M =min

(

M_Pt,M_Pb

)

(2.32) 其中， Pt M =柱頂端之彎矩； Pb M =柱底端之彎矩。 由柱兩端之彎矩和除以柱之長度可得其所對應之剪力強度如下： 2 1 2 h h M VcB + = (2.33) 其中，h₁、h₂分別由兩種不同材料性質之柱長度。

(2)單一柱剪力破壞之剪力強度-由於柱上、下兩端分別為不同材料或尺寸 之柱子，其所分別提供之極限剪力強度亦不相同，因此分析時取柱兩端極 限剪力強度較小者作為此柱所能承受之最大剪力強度，可表示如下：

(

Pt Pb

)

cS V V V =min , (2.34) 其中， V_Pt=柱頂端之剪力； VPb=柱底端之剪力。 分析時，於軟弱層柱有轉換斷面之情況下，單一柱(第 i 根)可承受之極 限剪力強度，須考慮彎矩破壞之剪力強度與剪力破壞之剪力強度較小值， 可表示為

(

cSi cBi

)

c V V V =min , (2.35) 因此，吾人可進一步求得軟弱層所有柱可承受之最大極限剪力強度為

∑

= = n i ci c V V ₁ (2.36) 其中，n 為樓層柱量。

2.4.3

牆之極限剪力強度

對於牆之剪力強度計算方法本文參考震後受損鋼筋混凝土建築物緊急 修復及補強技術手冊[19]與鍾立來博士之中小學典型耐震能力之初步評估 相關文獻[3]。 有關磚造牆、RC 牆之極限剪力強度計算方式將詳述於以下各節。

2.4.3.1 磚造牆之極限剪力強度

磚造牆之極限剪力強度可由磚造牆之極限平均剪應力與其斷面積而求 得，其計算公式如下： w w nwb A V =τ (2.37) 其中， = w τ 磚造牆之極限平均剪應力； = w A 磚造牆之斷面積。 磚造牆之極限平均剪應力τ ，由其邊界條件之不同，可分為兩種類型： w 1．兩側有柱時之磚造牆(圖2.4)，平均剪應力取 3kgf/cm2 。 2．單側有柱時之磚造牆(圖2.5)，平均剪應力取 1.5kgf/cm2 。

2.4.3.2 RC 牆之極限剪力強度

RC 牆之極限剪力強度可由 RC 牆之極限時平均剪應力及其斷面積而求 得，其計算公式如下： w w nwrc A V =τ (2.38) 其中， = w τ RC 牆之極限平均剪應力； = w A RC 牆之斷面積。 RC 牆之極限平均剪應力τ ，由其邊界條件之不同，可分為三種類型： _w

1．兩側有柱時之RC 牆(圖 2.6)，平均剪應取 24kgf/cm2 。 2．單側有柱時之RC 牆(圖 2.7)，平均剪應取 16kgf/cm2 。 3．兩側均無柱時之 RC 牆(圖 2.8)，平均剪應取 8kgf/cm2 。

2.4.4 斜撐之極限剪力強度

斜撐構材一般會承擔大部份因地震造成之樓層剪力[18]，尤其當系統為 非二元系統時更是如此，因此斜撐構材之強度是否能健全的發展，對結構 物之安全影響甚大。 在地震之作用下，建築物來回擺動，因此斜撐構材會反復承受拉、壓 軸力，因此，斜撐之破壞模式可能為挫屈破壞(壓力破壞)亦可能為降伏破 壞(拉力破壞)，因此分析時，須先判斷斜撐可承受之最大拉力與壓力，取 其小值作為斜撐之破壞模式，再將軸力轉換成水平分力，即可求得斜撐之 極限剪力強度(圖2.9)。 根據 2001 年鋼構造建築物鋼結構設計技術規範[19]可知，有關斜撐挫 屈破壞之剪力強度及降伏破壞之剪力強度，其計算方式說明如下： (1)單一斜撐挫屈破壞之剪力強度計算方式 在地震之作用下，斜撐構材挫屈破壞之剪力強度可表示如下： φπ ₂ cosθ 2 h EI VbB = (2.39) 其中， φ =折減係數(=0.9)； h=斜撐構件長度； E=楊氏模數；

I =慣性距(cm4)； θ=角度，斜撐構件與梁構件間夾角。 (2)單一斜撐降伏破壞之剪力強度計算方式 在地震之作用下，斜撐構材降伏破壞之剪力強度可表示如下： VbY =φfyAg cosθ (2.40) 其中， φ =折減係數(採用 0.9)； f_y=降伏強度； Ag=全斷面積。 分析時，於軟弱層斜撐無轉換斷面之情況下，單一斜撐(第 k 根)可承受 之極限剪力強度，須考慮挫屈破壞強度與降伏破壞強度之較小值，可表示 為

(

bBk bYk

)

bk V V V =min , (2.41) 因此，吾人可進一步求得軟弱層所有斜撐可承受之最大極限剪力強度 為

∑

= = n k bk b V V ₁ (2.42) 其中，n 為樓層斜撐量。

第三章 耐震能力初步評估方法之實例分析

為驗証本文提出之高科技廠房耐震能力初步評估方法之合理性，本文 同時採用工程界習用之 ETABS 軟體進行結構動力反應歷時分析，藉由理論 分析與初評結果之比對作為檢驗。 本章所分析之範例為一棟八樓層之科技廠房(八吋晶圓廠)，其結構型 式為雙疊層晶圓廠房(double fab)，fab 層分置於三樓及五樓。為進一步了 解廠房軟弱層對耐震能力之影響，本研究另探討(1)將三樓 Fab 層以同等斷 面之柱連貫其上下樓層之柱位；(2)將三樓及五樓 Fab 層以同等斷面之柱 連貫其上下樓層之柱位。針對此三種不同類型之結構，分別探討評估結果 之合理性。分析時，針對此三種不同種類之廠房選擇採用之結構韌性容量 (R)係數分別為 1.25、1.5 與 1.5。此外，建築物耐震規範所提供之反應譜為 阻尼比5%之結果，實際上鋼結構之阻尼比往往小於 5%，因此，本章也考 慮結構阻尼比為2%及 3%之條件進行分析。評估程序首先須求出廠房結構 每樓層之耐震指標，並以耐震指標最小之樓層為該結構之整體耐震指標， 通常發生在軟弱層。本文計算結構之耐震需求時，分別考慮二種不同之情 況：(1) 軟弱層須承受整體結構之總橫力(即樓層剪力)；(2) 軟弱層只須承 受該層以上之地震橫力總和(即樓層剪力)。

3.1 分析模型

CASE1(三樓及五樓為軟弱層) 本文分析之結構為一八層樓之疊層式晶圓廠房，其生產區之無塵室分 別位於三樓及五樓，如圖3.1 所示。廠房結構之平面長度為 110.4m，寬度 為86.4m，總樓高為 48.8m(由地表面起算)，佔地面積約為 9540m2_，結

構型式從地面至三樓為鋼筋混凝土結構，三樓以上則為鋼骨結構，一樓與 二樓設置有剪力牆。分析模型所考慮的樓層重量，除結構本身自重外，還 包括製程設備的重量(呆載重)及考慮可能移動之活載重，相關設計資料均 由業主所提供。結構系統之韌性容量取R=1.25。本文採用結構有限元素分 析軟體 ETABS 進行結構動力歷時分析。廠房結構平面圖及三維立體分析 模型分別如圖3.2 及圖 3.3 所示。CASE1 之廠房模型立面圖(短向)如圖 3.4 所示。 CASE2(五樓為軟弱層) 廠房結構模型近似標準廠房，但軟弱層位於五樓(將 CASE1 模型之三樓 加滿柱子)，結構系統之韌性容量取 R=1.5。CASE2 之廠房模型立面圖(短 向)如圖3.5 所示。 CASE3(無軟弱層) 廠房結構模型近似一般建築物(將 CASE1 模型之三樓及五樓均加滿柱 子)，無明顯之軟弱層結構系統，其韌性容量取 R=1.5。CASE3 之廠房模 型立面圖(短向)如圖3.6 所示。

3.2 輸入擾動震波

我國建築物耐震規範於[17]地震波輸入方面，要求至少應取與阻尼比 5%之反應譜相符之水平地震紀錄三組以上，且其地震紀錄歷時能確切反映 工址設計地震之地震規模、斷層距離與震源效應。 本案分析時所採用之輸入震波為利用921 地震時，TCU017(竹科實驗 中學測站)、TCU096 與 TCUBAA 測站所量測到之地表加速度歷時紀錄， 分別以其東-西向與南-北向的地震紀錄作為基準，共模擬出 6 組與規範反

應譜相容之人造地震。每一地震將分別由結構的X 向與 Y 向輸入。地震紀 錄之加速度歷時與反應譜如圖3.7 至圖 3.12 所示，其中地震之取樣週期為 0.005 秒，隨後進行非線性動力歷時分析，分析時將地表加速度峰值（PGA） 調整到 0.28g，以滿足規範要求之設計地震強度。廠房結構之阻尼比分別 考慮2%、3%及 5%進行分析。

3.3 特徵分析

CASE1(三樓及五樓為軟弱層)

本結構前三個模態之振動週期分別為 0.83 sec、0.77 sec 與 0.61 sec， 觀察其前三個振態模式可知，第一振態為Z 向之扭轉振態，第二與第三振 態分別為X 向與 Y 向之振態。

CASE2(五樓為軟弱層)

本結構前三個模態之振動週期分別為 0.81 sec、0.72 sec 與 0.56 sec， 觀察其前三個振態模式可知，第一振態為Z 向之扭轉振態，第二與第三振 態分別為X 向與 Y 向之振態。

CASE3(無軟弱層)

本結構前三個模態之振動週期分別為 0.79 sec、0.72 sec 與 0.53 sec， 觀察其前三個振態模式可知，第一振態為Z 向之扭轉振態，第二與第三振 態分別為X 向與 Y 向之振態。

3.4 疊層式晶圓廠房之耐震性能計算

本案分析之三種結構模型的尺寸及規模相同，惟CASE2 於 3 樓額外加 柱，CASE3 則於 3 樓及 5 樓額外加柱。結構之標稱耐震容量(C)之計算是 根據各結構模型之構材(柱、牆及斜撐)的實際斷面尺寸及配筋情況所求 得。結構之耐震需求，依軟弱層所須承受之結構總橫力(基底剪力)或軟弱 層上方之總橫力(樓層剪力)而有不同之計算結果，其中以前者較保守。最 後，再根據廠房結構之現況條件(柱是否有轉換斷面)給予適當的修正因子 調整之，即可求得耐震指標(Is)。驗証方式為採用 ETABS 軟體分析所得之 樓層剪力計算結構之耐震指標值，並將分析結果比較，俾便瞭解初評方法 之合理性與精確性。

3.4.1 結構之耐震需求(D)

本案例位於新竹科學園區，由式(2.5)可得本案例工址反應譜係數之 短、中週期分界： 0.74 7 . 0 52 . 0 1 0 = = = DS D D S S T 其中，S_D1與S_Ds是分別由表2.3 與表 2.4 求得。 三種分析模型分別依規範之經驗公式(式 2.8)與 ETBAS 軟體特徵分析 所得之兩種不同結構振動週期，可分別求得結構長向與短向之工址設計水 平譜加速度係數(SaD)m，再代入第 2.2 節所述之結構耐震需求計算方式， 即可求得結構每樓層之耐震需求。此外，建築物耐震規範所提供之反應譜 為阻尼比5%之結果，事實上，鋼結構之阻尼比往往小於 5%。因此，本文 亦針對結構阻尼比為2%與 3%之廠房結構進行評估。 CASE1(三樓及五樓為軟弱層)

結構系統之韌性容量取1.25，由式(2.9)可求得容許韌性容量如下：

(

)

17 . 1 5 . 1 1 1+ − = = R R_a 依規範之週期經驗公式(式 2.8)可求得結構長向及短向週期皆為 1.29sec，於結構阻尼比為 5%之條件下，結構長向之工址設計水平譜加速 度係數(SaD)m為0.38。當結構之阻尼比為 3%與 2%時，經由表 2.6 可分別 求得其對應之修正因子 B1(3%)=0.87 及 B1(2%)=0.80，再由式(2.1)可分別求 得 阻 尼 比 為 3% 與 2% 之 結 構 長 向 工 址 設 計 水 平 譜 加 速 度 係 數 (SaD)m(3%)=0.41 及(SaD)m(2%)=0.43。由於工址設計水平譜加速度係數(SaD)m 只與結構週期有關，因此，短向之結果與長向相同。 若由 ETABS 之特徵分析，可求得結構長向與短向之週期分別 0.77sec 與0.61sec。結構於阻尼比為 5%之條件下，長向與短向之工址設計水平譜 加速度係數(SaD)m分別為 0.53 與 0.53。而在結構阻尼比為 3%與 2%時， 經由表 2.6 可分別求得其所對應之調整因子 B1(3%)=0.87 及 B1(2%)=0.80， 再由式(2.1)可分別求得阻尼比為 3%與 2%之結構長向工址設計水平譜加 速度係數分別為(SaD)m(3%)=0.57 與(SaD)m(2%)=0.61。同理，可求得結構短 向之工址水平譜加速度係數分別為(SaD)m(3%)=0.59 與(SaD)m(2%)=0.62。 CASE2(五樓為軟弱層) 結構系統之韌性容量取1.50，由式(2.9)可求得容許韌性容量如下：

(

)

33 . 1 5 . 1 1 1+ − = = R R_a 依規範之週期經驗公式(式 2.8)可求得結構長向及短向週期皆為 1.29sec，於結構阻尼比為 5%之條件下，結構長向之工址設計水平譜加速 度係數(SaD)m可求得為0.40。當結構之阻尼比為 3%與 2%時，經由表 2.6 可分別求得其對應之修正因子 B1(3%)=0.87 及 B1(2%)=0.80，再由式(2.1)可

分別求得阻尼比 3%與 2%之結構長向工址設計水平譜加速度係數為 (SaD)m(3%)=0.43 及(SaD)m(2%)=0.45。由於工址設計水平譜加速度係數(SaD)m 只與結構週期有關，因此，短向之結果與長向相同。 由 ETABS 之特徵分析可求得結構長向與短向之週期分別 0.72sec 與 0.56sec，結構於阻尼比 5%之條件下，長向與短向之工址設計水平譜加速 度係數(SaD)m分別為 0.56 與 0.55。而在結構阻尼比為 3%與 2%時，經由 表 2.6 可分別求得其所對應之調整因子 B1(3%)=0.87 及 B1(2%)=0.80，再由 式(2.1)可分別求得阻尼比 3%與 2%之結構長向工址設計水平譜加速度係 數分別為(SaD)m(3%)=0.61 與(SaD)m(2%)=0.65，同理可求得結構短向之工址 水平譜加速度係數分別為(SaD)m(3%)=0.61 與(SaD)m(2%)=0.64。 CASE3(無軟弱層) 結構系統之韌性容量取1.50，由式(2.9)可求得容許韌性容量如下：

(

)

33 . 1 5 . 1 1 1+ − = = R R_a 依規範之週期經驗公式(式 2.8)可求得結構長向及短向週期皆為 1.29sec，於結構阻尼比為 5%之條件下，結構長向之工址設計水平譜加速 度係數(SaD)m可求得為0.40。當結構之阻尼比為 3%與 2%時，經由表 2.6 可分別求得其對應之修正因子 B1(3%)=0.87 及 B1(2%)=0.80，再由式(2.1)可 分 別 求 得 阻 尼 比 3% 與 2% 之 結 構 長 向 工 址 設 計 水 平 譜 加 速 度 係 數 (SaD)m(3%)=0.43 及(SaD)m(2%)=0.45。由於工址設計水平譜加速度係數(SaD)m 只與結構週期有關，因此，短向之結果與長向相同。 由 ETABS 之特徵分析可求得結構長向與短向之週期分別 0.72sec 與 0.53sec，結構於阻尼比 5%之條件下，長向與短向之工址設計水平譜加速 度係數(SaD)m分別為 0.56 與 0.55。而在結構阻尼比為 3%與 2%時，經由 表 2.6 可分別求得其所對應之調整因子 B1(3%)=0.87 及 B1(2%)=0.80，再由

式(2.1)可分別求得阻尼比 3%與 2%之結構長向工址設計水平譜加速度係 數分別為(SaD)m(3%)=0.61 與(SaD)m(2%)=0.65，同理可求得結構短向之工址 水平譜加速度係數分別為(SaD)m(3%)=0.61 與(SaD)m(2%)=0.64。 茲將結構耐震需求之分析方法，分為靜力分析(簡易評估方法)與動力 分析(ETABS)：

靜力分析

由2.2 節所介紹之方法，可初步求得結構之整體耐震需求，再依結構 軟弱層需抵抗之地震橫力情況之不同考量分成兩種： (一) 軟弱層需抵抗基底剪力 由建築物耐震規範之靜力分析方法可求得最小設計水平總橫力如下： W F S I V m u aD y ⎟⎟⎠ ⎞ ⎜⎜ ⎝ ⎛ = α 4 . 1 考慮結構之軟弱層須承受最大之基底剪力，因此，軟弱層之耐震需求 (D)為： D=V (二) 軟弱層需能抵抗該樓層之剪力(即其上方樓層慣性力之和) 由建築物耐震規範之靜力分析方法可求得最小設計水平總橫力如下： W F S I V m u aD y ⎟⎟⎠ ⎞ ⎜⎜ ⎝ ⎛ = α 4 . 1 再依豎向分配，可求得第i 樓層所承受之橫力(Fi)如下：

V h W h W F x x x i i i

∑

= = ₈ 1 其中， Wi=第 i 層之建築物重量； h_i=第 i 層距基面之高度。 考慮軟弱層需承受該樓層上方之地震橫力總和，則結構第 i 樓層之耐 震需求(Di)定義為： i N N i F F F D = + ₋₁+_L+ 其中，Di為第i 層所承受之剪力，N 為結構總數樓層。

歷時分析

利用 ETABS 軟體針對廠房結構進行歷時分析，地表尖峰加速度採用 PAG=0.28g，以滿足規範要求之設計地震強度。六種不同之人造地震輸入 擾動將分別由結構的X 向與 Y 向輸入。廠房結構之阻尼比分別考慮 2%、 3%及 5%進行分析，可初步求得結構之整體耐震需求，再依結構軟弱層需 抵抗之地震橫力情況之不同考量分成兩種： (一) 軟弱層需抵抗基底剪力 若考慮結構之軟弱層須承受最大之基底剪力，則結構之耐震需求(D) 為： D(結構之耐震需求)=

∑

= N j j V 1 其中 Vj為第j 樓層之層剪力，可由 ETABS 動力分析結果讀出。

(二) 軟弱層需能抵抗該樓層之剪力(即其上方樓層慣性力之和) 若考慮結構之軟弱層(第 i 層)所須承受之剪力為軟弱層上方樓層之橫 力總和，則結構之耐震需求(D) 為： D=

∑

= N i j j V

3.4.2 結構之標稱耐震容量(C)

僅管三種分析模型皆為八層樓，吾人只檢核 1 樓至 5 樓在設計地震下 是否會產生破壞，因6 樓以上之載重較輕，破壞層發生在 6 樓以上之機率 不大，因此未將其結果列入。耐震指標最低之樓層即為該結構之軟弱層。 本案例分析時假設鋼筋及混凝土之材料性質如下所示： 混凝土強度為 210 2 cm kgf 鋼骨降伏強度為 2,800 2 cm kgf 鋼筋降伏強度為 2,800 2 cm kgf 三種分析模型其 1 樓至 5 樓標稱耐震容量之計算分別說明如下： CASE1(三樓及五樓為軟弱層) 本案例每層樓抵抗橫力之構件形式各不相同，一樓與二樓是利用 RC 柱 及 RC 牆來抵抗橫力；三樓是以 RC 柱、鋼柱與斜撐來作為抵抗橫力之構 件；四樓與五樓之抗橫力構件為鋼柱及斜撐。透過第二章所介紹之各抗橫 力構件極限剪力計算方式，可求得結構長向與短向之標稱耐震容量，其結 果歸納於表3.1。 CASE2(五樓為軟弱層)

本案例每層樓抵抗橫力之構件形式各不相同，一樓與二樓是利用 RC 柱及 RC 牆來抵抗橫力；三樓是以 RC 柱、鋼柱與斜撐來作為抵抗橫力之 構件；四樓與五樓之抗橫力構件為鋼柱及斜撐。透過第二章所介紹之各抗 橫力構件極限剪力計算方式，可求得結構長向與短向之標稱耐震容量，其 結果歸納於表3.2。 CASE3(無軟弱層) 本案例每層樓之抵抗橫力構件形式各不相同，一樓與二樓是利用 RC 柱及 RC 牆來抵抗橫力；三樓是以 RC 柱、鋼柱與斜撐來作為抵抗橫力之 構件；四樓與五樓之抗橫力構件為鋼柱及斜撐。透過第二章所介紹之各抗 橫力構件極限剪力計算方式，可求得結構長向與短向之標稱耐震容量，其 結果歸納於表3.3。

3.4.3 耐震指標之分析結果比較

(a)以基底剪力為耐震需求(靜力分析；結構週期依規範經驗公式) 表 3.4 歸納之結果為根據簡易耐震初評方法，結構週期依規範經驗公 式，耐震需求考慮軟弱層須能抵抗基底剪力的條件所計算之耐震指標。茲 說明如下： 1． CASE1(三樓及五樓為軟弱層)之結果顯示三樓為軟弱層，無論所考 慮之阻尼比為何，結構在長向及短向耐震能力均不足。 2． CASE2(五樓為軟弱層)之結果顯示五樓為軟弱層，惟無論所考慮之 阻尼比為何，在3F 以柱連貫其上、下樓層的情況下，結構在長向及 短向耐震能力都足夠。 3． CASE3(無軟弱層)之結果顯示一樓為軟弱層，但結構有足夠之耐震 能力。

(b)以基底剪力為耐震需求(靜力分析；結構週期依特徵分析之第一振 態週期) 表3.5 歸納之結果為根據簡易耐震初評方法，結構週期依特徵分析之第 一振態週期，耐震需求考慮軟弱層須能抵抗基底剪力的條件所計算之耐震 指標。茲說明如下： 1． 由於特徵分析結果顯示結構之週期較經驗公式估算者短，因此耐震 需求較先前之估算結果增加。 2． CASE1(三樓及五樓為軟弱層)之結果顯示三樓為最弱層，且無論所 考慮之阻尼比為何，結構在長向及短向耐震能力均不足。 3． CASE2(五樓為軟弱層)之結果顯示五樓為最弱層，僅管耐震能力較 CASE1(原始雙疊層廠房)提升，但無論所考慮之阻尼比為何，結構 之耐震能力均不足。 4． CASE3(無軟弱層)之結果顯示一樓為軟弱層，基本上因三樓及 5 樓 以柱連貫補強而無最弱層，所以結構耐震能力足夠，只有當結構阻 尼比為2%耐震能力略顯不足。 (c)以樓層剪力為耐震需求(靜力分析；結構週期依規範經驗公式) 表 3.6 歸納之結果為根據簡易耐震初評方法，結構週期依規範經驗公 式，耐震需求考慮軟弱層須能抵抗基底剪力的條件所計算之耐震指標。茲 說明如下： 1． 由於耐震能力檢核得依各樓層對應之層剪力需求計算，因此整體評 估結果顯示耐震能力較先前提升。 2． CASE1(三樓及五樓為軟弱層)之結果顯示三樓為最弱層，但除了阻 尼比考慮為2%時耐震能力略微不足外，基本之結構之耐震能力均屬
