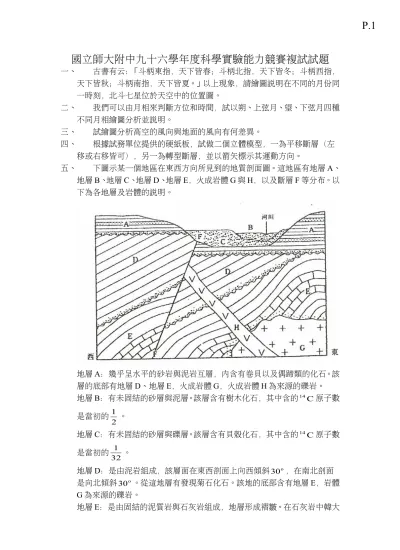

國立師大附中九十六學年度科學實驗能力競賽複試試題
一、 古書有云：「斗柄東指，天下皆春；斗柄北指，天下皆冬；斗柄西指， 天下皆秋；斗柄南指，天下皆夏。」以上現象，請繪圖說明在不同的月份同 一時刻，北斗七星位於天空中的位置圖。 二、 我們可以由月相來判斷方位和時間，試以朔、上弦月、望、下弦月四種 不同月相繪圖分析並說明。 三、 試繪圖分析高空的風向與地面的風向有何差異。 四、 根據試務單位提供的硬紙板，試做二個立體模型，一為平移斷層（左 移或右移皆可），另一為轉型斷層，並以箭矢標示其運動方向。 五、 下圖示某一個地區在東西方向所見到的地質剖面圖。這地區有地層A、 地層B、地層 C、地層 D、地層 E，火成岩體 G 與 H，以及斷層 F 等分布。以 下為各地層及岩體的說明。 地層A：幾乎呈水平的砂岩與泥岩互層，內含有卷貝以及偶蹄類的化石。該 層的底部有地層D、地層 E，火成岩體 G，火成岩體 H 為來源的礫岩。 地層B：有未固結的砂層與泥層。該層含有樹木化石，其中含的14C原子數 是當初的 2 1 。 地層C：有未固結的砂層與礫層。該層含有貝殼化石，其中含的14C原子數 是當初的 32 1 。 地層D：是由泥岩組成，該層面在東西剖面上向西傾斜30o，在南北剖面 是向北傾斜30o。從這地層有發現菊石化石。該地的底部含有地層E，岩體 G 為來源的礫岩。 地層E：是由固結的泥質岩與石灰岩組成，地層形成褶皺。在石灰岩中韓大P.1
型的紡錘蟲化石。 斷層F：沒有水平錯動的斷層。 岩體G：由花崗岩所組成，這個地區分布廣闊。 岩體H：由安山岩所形成的岩脈。 1.地層 D 的走向與傾斜為何？ 2.在地層 C 中含貝殼化石的絕對地質年代約為多少年？ （已知14C的半衰期為5700 年） 3.有關於斷層 F 的說明，下列何者正確？ （A）為正斷層，其活動時期約在 2 百萬年前 （B）為正斷層，其活動時期約在 2 億年前 （C）為逆斷層，其活動時期約在 2 百萬年前 （D）為逆斷層，其活動時期約在 2 億年前 4.花崗岩 G 侵入之時的地質年代，其同時發生的事件有下列何者？ （A）被子植物繁盛，在內陸草原擴大 （B）裸子植物繁盛 （C）有最初上陸的封印木等出現 （D）鱗木或樹蕨等大型的蕨類繁盛 5.排列出地層 A～E，斷層 F，火成岩體 G、H 形成的先後順序。 六、 分析台灣附近海流的溫鹽圖： 1.根據表 1 所提供各觀測點的海水資料，在圖 2 上繪製 A、B、C 三處海流的 溫鹽關係圖 2.根據表 2 所提供各觀測點的海水資料，在圖 3 上繪製 X、Y、Z 三處海流的 溫鹽關係圖 表1 冬季時，台灣附近海域海水之溫鹽資料
P.2
P.3
測站A 測站B 測站C 122.5 Eo 22.3oN 120 Eo 25oN 118.5 Eo 19oN 深度 （m ） 溫度 （℃ ） 鹽度 （
0
00
） 深度 （m ） 溫度 （℃ ） 鹽度 （0
00
） 深度 （m ） 溫度 （℃ ） 鹽度 （0
00
） 10 25.8 34.87 10 15.6 32.77 10 25.7 33.95 50 25.8 34.88 50 17.9 34.08 50 20.4 34.6 100 25.8 34.89 100 16.7 34.63 200 21 34.94 200 12.5 34.49 300 18 34.83 300 10.6 34.43 500 10.6 34.28 500 7.8 34.42 800 6.1 34.33 800 5.3 34.47 1000 4.6 34.4 1000 4.2 34.52 註：0
00
為千分比 表2 夏季時，台灣附近海域海水之溫鹽資料 測站X 測站Y 測站Z 122.0 Eo 22.0oN 120.1 Eo 25.1oN 119 Eo 19oN 深度 （m ） 溫度 （℃ ） 鹽度 （0
00
） 深度 （m ） 溫度 （℃ ） 鹽度 （0
00
） 深度 （m ） 溫度 （℃ ） 鹽度 （0
00
） 10 29.4 33.79 10 28.24 34.12 10 30 33.97 50 29.3 34.37 50 25.2 34.33 50 26.9 34.2 100 26.8 34.67 100 19.4 34.7 200 21.6 34.86 200 13.5 34.54 300 14.7 34.57 300 11 34.46 500 7.6 34.18 500 8.5 34.43 800 5.3 34.34 800 6 34.47 1000 3.9 34.45 1000 4.8 34.52 註：0
00
為千分比3.冬季 A、B、C 三處的海水屬於相同的水團嗎？請說明你的想法。 4.冬季資料中的 B 和夏季資料中的 Y，兩地點的海水資料為什麼只取到水深 50 公尺處？ 5.夏季 X、Y、Z 三處的海水屬於相同的水團嗎？請說明你的想法。 6.冬季中的 B 和夏季中的 Y 位置非常接近，它們是屬於同一水團嗎？ 7.根據溫鹽圖判斷，台灣附近的海域存在幾種水團呢？他們的名稱為何？
