附件一Abstract
In this study, we used a thin poly(3,4-ethylenedioxythiophene):poly(styrene sulfonate) (PEDOT:PSS) hole transport layer enhances the AM1.5 power conversion efficiency of a PbSe quantum dot
(QD)–containing photovoltaic device to 2.4%, from 1.5% for a standard PbSe QD device, a relative increase of 60%. Synchrotron X-ray reflectivity measurements reveal that the roughness of the interfaces between the various layers decreases dramatically in the presence of the PEDOT:PSS layer. In addition, the device life time under continuous simulated AM1.5 irradiation (100 mW cm−2
We have used Stille polymerization to prepare the thieno[3,4-c]pyrrole-4,6-dione (TPD)-based polymer PBTTPD, which features excellent thermal stability, crystalline characteristics, and a low-lying HOMO energy level; these desirable properties mean that PBTTPD has promising potential for application in polymer solar cells. Through devices’ composition optimization, a device incorporating the PBTTPD/PCBM blend at a weight ratio of 1:1.5 displayed an open-circuit voltage of 0.95 V and, therefore, a PCE of 4.7%.
), measured in terms of the time required to reach 80% of the normalized efficiency, for the PbSe QD device incorporating the PEDOT:PSS hole transport layer is six times longer than that of the standard PbSe QD device.
We have prepared photovoltaic devices based on blend films of CdSe tetrapods and the donor/acceptor conjugated polymer PDTTTPD, which comprises 2,5-di(thiophen-2-yl)thieno[3,2-b]thiophene and
thieno[3,4-c]pyrrole-4,6-dione units. The AM1.5 power conversion efficiency (PCE) of a photovoltaic device containing a PDTTTPD/CdSe tetrapod blend (1 : 9, w/w) was three times greater than that of the
corresponding device incorporatingthe as-prepared PDTTTPD/CdSe tetrapod blend (2.9% vs. 1.0%).
Synchrotron X-ray reflectivity revealed that annealing caused the thickness of the PDTTTPD/CdSe tetrapod blend film to decrease relative to that of the as-prepared blend film. Transmission electron microscopy and atomicforce microscopy revealed that thermal annealing enhanced the degree of aggregation of the CdSe tetrapods and induced denser morphologies, which enhanced the PCE of the device.
We used synchronized GIWAXS and GISAXS of enhanced spatial/time resolutions, we have captured the competing kinetics of PCBM aggregation and P3HT crystallization of the corresponding BHJ thin-film solar cells. Within the first 100 s of thermal annealing at 150 ℃, PCBM aggregation size in the P3HT/PCBM composite films grew quickly from 7 to 18 nm then saturated; meanwhile, the majority P3HT lamellae increased from a size of 7 to 12 nm. Both the kinetics of PCBM aggregation and P3HT crystallization could be characterized by similar Avrami exponents close to unity; the faster PCBM aggregation, however, has a 2-fold higher Avrami rate constant. The mutually confined growths led to comparable nanograin sizes of PCBM and P3HT below 20 nm, when annealing temperature was kept below 180 ℃. The developments of PCBM and P3HT nanodomains could influence strongly and sensitively the electron and hole mobilities of the BHJ thin-film solar cells. The illustrated kinetics of structural evolution and its correlation to changes in charge mobility of P3HT/PCBM composite films may bear relevance to the selection of alternative
polymer/fullerene derivative combinations and in the optimization of processing conditions for future BHJ thin-film solar cells.
Keywords: conducting conjugated polymer, polymer solar cell, CdSe, PbSe QDs, thermal annealing, crystalline kinetics
摘要 在這項研究中，我們用一層聚（3,4 - 乙烯基）：（苯乙烯磺酸鈉）（PEDOT：PSS）電洞傳輸層，提 升硒化鉛量子點（QD）太陽能電池元件在AM1.5 標準頻譜下之光電轉換效率，從標準的硒化鉛量子點 元件，效率由 1.5％提升至 2.4％。利用同步輻射 X射線反射測量顯示，各層之間的界面的粗糙度因存 在的PEDOT：PSS層而急劇下降。此外，根據連續模擬 AM1.5 照射（100mW/CM-2 我們已經使用了 Stille 聚合準備噻吩並 [3,4 - C]吡咯- 4 ,6 -二酮（TPD）基聚合物 PBTTPD，具有優良 的熱穩定性，結晶的特點，和較低的 HOMO 能階;這些理想的特性意味著 PBTTPD 有潛力的聚合物太 陽能電池的應用。通過元件結構與成分組成的優化製程，PBTTPD / PCBM 太陽能電池元件 0.95V 的開 路電壓，而整體的光電轉換效率為 4.7％。( Macromolecules, 2010, 43, 6936–6938) ）元件的壽命時間， 我們發現硒化鉛量子點結合的PEDOT：PSS薄膜元件在降低效率到原先的 80％所需的時間是 6 倍以上
的標準硒化鉛量子點元件。( Advanced Functional Materials, 2010, 20, 3555-3560)
我們在量子點太陽能電池元件的基礎上對 CdSe 四角錐狀和利用供體/受體的混摻膜結合共軛聚合物 PDTTTPD，其中包括 2,5 - 二（2 - 噻吩基）噻吩並 [3,2 - b]噻吩 噻吩並 [3,4 - C]吡咯-4,6 - 二酮單位。 在 AM1.5 標準量測環境下的光電轉換效率（PCE）在與 CdSe 四角錐狀/ PDTTTPD 的混合比為 1：9， W / W 的元件是 PDTTTPD /硒化鎘四角錐狀具有 1：1，W / W 混合（2.9％與 1.0％）的三倍。同步輻 射 X 射線反射顯示，退火造成 PDTTTPD /硒化鎘四角錐狀共混膜的減少相對的元件膜厚度。穿透式電 子顯微鏡和原子力顯微鏡發現，熱退火的 CdSe 四角錐狀和形態的聚集程度會因退火而增強，導致大幅
增加元件效率。(Energy Environ. Sci., 2011, 4, 2316–2322)
我們使用同步 GIWAXS/GISAXS 在即時同步調件下之分辨技術，我們已獲知 PCBM 聚集和相應的塊 狀異質界面高分子太陽能電池的 P3HT 結晶動力學。 PCBM 聚集的大小在 P3HT/PCBM 複合薄膜於熱 退火 150℃的條件下，從 7 奈米提升至 18 奈米，然後飽和迅速增長在 100 秒時間內，同時，多數 P3HT 與片狀大小，從 7 奈米增大至 12 奈米的大小。 PCBM 聚集和 P3HT 結晶的動力學可利用特徵相似的 Avrami 指數近似逼近分析;我們發現更快 PCBM 聚集，有一個高 2 倍 Avrami 速率常數。相互密閉的增 長導致可使 PCBM 和 P3HT 具有 20 奈米以下的奈米晶的大小，當退火溫度低於 180℃下保持 PCBM 和 P3HT 奈米區塊的發展可能會強烈影響塊狀異質界面高分子太陽能電池的電子和電洞遷移率。元件構 造在熱火的製程中 P3HT/PCBM 膜的流動性的變化說明了動力學可能承擔相關的替代聚合物/富勒烯衍 生物的組合選擇，並可在未來高分子太陽能電池的製程條件做出相關的貢獻。(ACS Nano , 2011, 5, 6233–6243) 關鍵字:共軛導電高分子、高分子太陽能電池、硒化鎘、硒化鉛量子點、熱退火、結晶動力學
Introduction
The development of conjugated polymers for use in organic optoelectronic devices is an active field of research. In particular, polymer heterojunction solar cells have attracted much attention because of their potential application in large-area, flexible, low-cost devices [1,2]
Fabricating photovoltaic devices using solution-processed materials has many potential benefi ts,
particularly for the rapid and economical preparation of fl exible, large-area devices. Solutionprocessing of organic polymers, inorganic semiconductors, and organic/inorganic hybrids has been adopted widely. One example of the use of conjugated polymers is in the preparation of heterojunction photovoltaic devices, which have achieved solar conversion effi ciencies greater than 7%. Nevertheless, because composites of
low-bandgap conjugated polymers and fullerene derivatives remain active only at wavelengths from 300 to 800 nm, they fail to harvest most of the radiation in the infrared (IR) spectral region. By virtue of the quantum size effect, colloidal quantum dots (QDs) of Pb salts have absorption characteristics that can be tuned
throughout the IR spectrum.
. The power conversion efficiencies (PCEs) of bulk heterojunction (BHJ) solar cells have improved dramatically over the last few years. For example, the PCEs of BHJ solar cells, incorporating regioregular poly(3-hexylthiophene) (P3HT) as the donor and
[6,6]-phenyl-C61-butyric acid methyl ester (PCBM) as the acceptor, have recently reached values of ca. 4–5% under standard solar conditions (AM 1.5 G, 100 mW cm−2) [3]. Nevertheless, the PCEs of these polymer BHJ devices must improve further if they are to be employed practically, necessitating the development of unconventional structures.
Here, we have prepared photovoltaic devices featuring a PEDOT:PSS hole transport layer and three individually deposited PbSe QD layers. The PbSe photovoltaic devices incorporating the PEDOT:PSS layer exhibited enhanced AM1.5 PCEs relative to those of devices lacking the hole transport layer, with an enhancement factor of 60%. The roughness of the interface between the PEDOT:PSS and PbSe QD layers was almost three times less than that of the original ITO–PbSe QD interface, as measured using X-ray refl ectivity. Hence, the presence of the PEDOT:PSS layer not only provided a smoother interface between the PbSe QD layers and the ITO substrate but also resulted in enhanced open-circuit voltages. In addition, the presence of the PEDOT:PSS hole transport layer prolonged the life time, as measured in terms of the time required to reach 80% of the normalized effi ciency, of the PbSe QD solar device by six-fold, suggesting that this approach improves the performance of PbSe QD photovoltaic devices.
Novel donor-acceptor conjugated polymer, conjugated polymers featuring electron donor and acceptor (D–A) units in their main and/or side chains are quite attractive because of their tunable electronic properties, ambipolar charge transport abilities, and enlarged spectral absorption ranges.[4,5] In this study, we have used Stille polymerization to prepare the thieno[3,4-c]pyrrole-4,6-dione (TPD)-based polymer PBTTPD, which features excellent thermal stability, crystalline characteristics, and a low-lying HOMO energy level; these desirable properties mean that PBTTPD has promising potential for application in polymer solar cells. Through devices’ composition optimization, a device incorporating the PBTTPD/PCBM blend at a weight ratio of 1:1.5 displayed an open-circuit voltage of 0.95 V and, therefore, a PCE of 4.7%.
The development of composite materials comprising a conjugated polymer as the hole acceptor and a solution-processable inorganic semiconductor nanocrystal as the electron acceptor for use in BHJ photovoltaic systems has recently undergone several major advances. For example, conjugated polymer/nanocrystal
photovoltaic devices containing CdSe nanocrystals (one of the most investigated materials for use as the electron acceptor), fabricated in combination with poly-(3-hexylthiophene) (P3HT),18–21 OC1C10 PPV,22,23 MEH-PPV,24 and the alternating polyfluorene copolymer APFO-325 as hole acceptors, have exhibited AM1.5G power conversion efficiencies (PCEs) in the range 1.4–2.6%. Moreover, large
improvements in PCEs (up to 3.1%)have been obtained when combining CdSe tetrapods with
poly[2,6-(4,4-bis-(2-ethylhexyl)-4H-cyclopenta[2,1-b;3,4-b’]-dithiophene)-alt-4,7-(2,1,3-benzothiadiazole)](PCPDTBT). In principle, photovoltaic devices should exhibit excellent performance when incorporating
polymer/CdSe tetrapods in the BHJ not only because of the high absorption coefficient and tunable
[6]
orbital (HOMO) energy levels when incorporated into polymeric backbones, resulting in enhanced open-circuit voltages (Voc) in BHJ solar cells.
band gap of CdSe nanocrystals, but also its shape is optimal arrangement for electron extraction.The electron-deficient
thieno[3,4-c]pyrrole-4,6-dione (TPD) moiety exhibits asymmetric, rigidly fused, coplanar structure with strong electron withdrawing properties, making it a potentially useful system for increasing the strength and number of intramolecular/intermolecular interactions and lowering the highest occupied molecular
Morphology of the active layer of bulk heterojunction (BHJ) thin films, comprising donor and acceptor components, is one of the critical factors in solar cell performance optimization. An ideal morphology for BHJ thin-film solar cells features in phase-separated nanodomains ca. 10 nm in size to facilitate exciton dissociation and charge transport; also relevant is the connectivity of these nanodomains in the respective phases for charge transport. In the past decade, BHJ thin film processing parameters, such as composition, annealing temperature/time, casting solvent, and film thickness, have been intensively studied. As a result, power conversion efficiency (PCE) in excess of 4% could be obtained with the popular BHJ blend of regioregular poly(3-hexylthiophene) (P3HT) and [6,6]-phenyl-C61-butyric acid methyl ester (PCBM). In general, optimized device performance of this BHJ blend can be achieved with films of PCBM/P3HT weight ratio c = 0.8~1.0 and ca. 100 nm in thickness after thermal annealing at 120~160℃ for 15~ 30 min;
processing details determine that these parameters fluctuate in a certain range.
Results and Discussion
Figure 1 displays the current density–voltage characteristics of a device incorporating a 95-nm-thick layer
of 4.5-nm-diameter PbSe QDs under AM 1.5G conditions (100 mW cm− 2 , 25℃) and in the dark. Figure 1 displays the energy band diagram for the various layers in the device. The value of J sc increased to 21.9 mA cm− 2 for the device incorporating the PEDOT:PSS layer from 18.0 mA cm– 2 for the unmodifi ed device, an increase of ca. 20%, presumably because of superior interfacial contacts and, therefore, improved carrier transport between the PbSe QDs and the PEDOT:PSS layer. The fi ll factors (FFs) of these two devices, however, were similar. Table 1 lists the current density–voltage characteristics of the PbSe QD device, incorporating a PEDOT:PSS intermediate layer, under 100 mW cm− 2
Figure 2 b presents XRR curves of the PbSe QD fi lms on ITO substrates, in the presence and absence of the PEDOT:PSS layer. The curve of the device incorporating the PEDOT:PSS layer exhibits oscillating behavior between 0.3 and 1.0 nm
solar AM1.5G illumination. Figure 2 a presents a cross-sectional TEM image of a deviceincorporating a PEDOT:PSS layer (thickness: 20 nm) and a PbSe QD active layer (thickness: 95 ± 5 nm); two interfaces are clearly evident in the active layer (i.e., PbSe-1–PbSe-2 and PbSe-2–PbSe-3).
− 1
layer exhibited almost constant values of Jsc and FF during its first 60 min of operation; in contrast, its value of Voc decreased gradually. Since the incorporation of PEDOT:PSS layer in the device can result in the smoothening of the interfaces between various layers, the packing of PbSe QDs therefore becomes better, and possibly less defects and cracks were introduced in the device structure, relative to that of the device lacking the PEDOT:PSS layer. Consequently, under continuous illumination the degradation in the V oc of the device with PEDOT:PSS layer slows down, which in turn mitigates the degradation of the PCE of the device.
; that of the device lacking a PEDOT:PSS layer appears to be deprived such features, providing further evidence that the presence of the PEDOT:PSS layer results in a reduction of the interfaces roughness in the device since the physical smoothness of the interface between layers is inversely proportional to the smoothness of its X-ray refl ectivity curve. Figure 3 reveals that the stability of the PCE of the device incorporating the PEDOT:PSS layer was substantially greater relative to that of the device lacking the PEDOT:PSS layer. In particular, the device life times, measured in terms of the time required to reach 80% of the normalized effi ciency, for the standard PbSe QD device and the PbSe QD device incorporating the PEDOT:PSS layer were 20 and 120 min, respectively, a six-fold improvement for the latter. Notably, the device incorporating the PEDOT:PSS
We prepared PBTTPD (Scheme 1) through Stille polymerization of themonomers 1,3-dibromo-5-ethylhexylthieno[3,4-c]pyrrole-4,6- dione (M1) and
4,40-didocecyl-5,50-bis(trimethylstannyl)-2,20-bithiophene (M2) using
tris(dibenzylideneacetone)dipalladium/tri- (o-tolyl)phosphine [Pd2dba3/P(o-tolyl)3] as the catalyst. The branched 2-ethylhexyl chain of theTPD moietywas present to promote the solubility of the polymer. The number-average molecular weight of PBTTPD was 9.7 kg mol-1, with a polydispersity of 1.4, as determined through gel permeation chromatography (GPC) using chloroform as the eluent. This polymer was readily soluble in hot chlorinated solvents, namely chloroform, chlorobenzene, and dichlorobenzene. PBTTPD exhibited good thermal stability, with its decomposition temperature (Td) greater than 400℃, as measured using thermogravimetric analysis.
respectively, indicating a highly ordered structure along with a d-spacing of 26 anstron that is ascribable to the interchain distance separated by the alkyl side chains; the broad feature at 24.6 o, corresponding to a short distance of 3.6 anstron, is assigned to the facial π-π stacking between polymeric backbones; such high crystallinity suggested that PBTTPD would exhibit good carrier mobility when applied in PSCs. Figure 4b presents absorption spectra of PBTTPD in dilute chloroform solution and in the solid state. In solution, the polymer exhibited an absorption signal at 468 nm, which we assign to internal charge transfer between the TPD acceptor and the bithiophene donor. The absorptionmaximum of the solid state polymer appeared at 572 nm;a significant red shift of 104 nm relative to that in solution, indicating that considerably strong
intermolecular interactions existed in the solid film. Additionally, a vibronic shoulder at 628 nm implies an ordered arrangement of PBTTPD in the solid film, with strong π-π stacking between the polymeric backbones, a feature that also appears in regioregular poly(3-hexylthiophene). Figure 5 presents the current
density-voltage curves of the BHJ solar cells with different active layer compositions in the dark and under the illumination; Table 2 summarizes the data. The optimal device efficiency was obtained from the device with an active layer that comprised a blend of PBTTPD and PCBM at a weight ratio of 1:1.5; this device displayed a value ofVoc of 0.95 V, a short-circuit current density (Jsc) of 8.02 mA cm-2
Figure 6a presents the optical absorption spectra of spin-coated films of the pyridine-treated CdSe
tetrapods, the pure PDTTTPD, and the PDTTTPD/CdSe (1 : 9, w/w) blend. The thin film of the
pyridine-treated CdSe tetrapods exhibits its first absorption peak at 630 nm and a strong absorbance in the shorter wavelength region between 350 and 550 nm, complementing the inferior absorption of the polymers in this region. In the spectrum of the PDTTTPD thin film, we assign the absorption maximum at 510 nm to intramolecular charge transfer between the DTT donor and TPD acceptor. In addition, a vibronic shoulder appeared at 620 nm in the spectrum, attributable to ordered molecular arrangement during the precipitation process. The spectrum of the composite film appears as a superposition of the respective absorption spectra of the pure PDTTTPD and CdSe components; therefore, no electronic interaction occurred between the
PDTTTPD polymer strands and the CdSe tetrapods. Figure 6b displays the architecture of a fabricated photovoltaic device having the sandwich structure indium tin oxide (ITO)/poly-
(3,4-ethylenedioxythiophene):polystyrenesulfonate (PEDOT:PSS)/PDTTTPD:CdSe tetrapods (1 : 9, w/w)/Al. , a fill factor of 0.62, and a resulting PCE of 4.7%.
Figure 7 displays the current density–voltage characteristics of the photovoltaic devices incorporating PDTTTPD/CdSe (1 : 9, w/w) active layers that had been subjected to thermal annealing at 130℃ for 10–30 min.Measurements were performed under AM1.5G illumination (100 mW cm－2
The thickness of the active layer in each of these devices was 130±20 nm. Table 1 lists the short-circuit current densities (Jsc), values of Voc, fill factors (FFs), and PCEs of these heterojunction PDTTTPD–CdSe
) in a N2-filled glove box.
photovoltaic devices. The values of Voc for these blend devices were in the range 0.88–0.89 V, with only slight differences arising from the different annealing times. The values of Jsc and FF of the PDTTTPD/CdSe blend devices after annealing treatment were significantly higher than those of the as-prepared blend device. Because annealing of the PDTTTPD/CdSe tetrapod film caused the thickness of the film to decrease from 150 nm to 135 nm, with an associated increase in the film density. Therefore, removal of pyridine ligands from the CdSe tetrapods decreased the interparticle distance and, in turn, increased the CdSe tetrapods’ packing
densities, thereby improving the conductivity in the active layer.
patterns simultaneously for the P3HT/PCBM composite films (c = 1.0) in situ annealed at 150℃.
Figure 9a presents the GISAXS profiles of the P3HT/PCBM (c = 1.0) film selectively extracted from the
corresponding 2D patterns along the qx direction (at the specular beam position qz ≈ 0.018 Å-1), revealing the fast scattering development in the low-q region 0.004~0.04 Å-1 within the first 60 s of thermal annealing. Furthermore, the selected GISAXS profiles (Figure 9c) for 60, 600, and 1800 s at 150℃ overlapped roughly, revealing quickly saturated PCBM aggregation. A broad interference shoulder at qx≈0.025 Å-1 shaped during the annealing, corresponding to formation of a liquid-like or distorted face-centered-cubic-like packing of PCBM aggregates with a mean spacing of ca. 25 nm (detailed below with model fitting). For comparison, the GISAXS profile similarly measured for a pristine P3HT film annealed at 150℃ for 1800 s contributed only marginally in this monitored q region, as illustrated in Figure 9c. Shown in Figure 9b,d are the size
distributions (in general, 20~30%) and the size evolution during annealing, indicating that PCBM aggregates grew slightly from a diameter of ca. 7 nm(as-cast film) to 10 nm during heating toward 150 ℃. In the
subsequent 60 s of isothermal annealing, the PCBM aggregate size increased quickly from 10 to 17.5 nm, then remained about the same in the prolonged thermal annealing over 1800 s. In all of the GISAXS data fitting, we had to include a scattering term described by the Debye_Buche correlation function, I(qx) = (1 t qx 2ζ2)-2, to account for the relatively sharp upturn scattering in the very low-q region 0.004~0.007 Å-1
To correlate the morphological development of the P3HT/PCBM thin films to the corresponding solar cell performance, we have further monitored the changes of electron and hole mobilities for a BHJ film with c = 1.0 during annealing at 150℃. Shown in Figure 8a is the uprising electron mobility, μ
. The fitted values for the Debye-Buche correlation length ζ were about the same ( 10 nm) for all sets of data; hence, the structural origin of this correlation length might be irrelevant to PCBM aggregation. Possibly, the correlation length might associate better with the reported P3HT aggregates of nanowhisker or protofibril structure already formed in solutions.
e, observed within the
first 100 s of thermal annealing, which becomes saturated subsequently. This synchronizes well with the development of R(t) for the PCBM aggregation (Figure 10a). Similarly observed is the accompanied development of the hole mobility, μh, that saturated slightly later than the electron mobility (Figure 10b).
Correspondingly, the development of hole mobility synchronized with the R(t) for the development of P3HT lamellae, as illustrated in Figure 10b. These sensitive responses indicate that charge mobilities in the BHJ solar cell and consequently the short-circuit current density Jsc depend strongly on the developments of the P3HT and PCBM nanodomains upon heat treatment, whereas the increase of optical absorption owing to enhanced P3HT crystallization observed previously contributes only partly to Jsc. Note that the values of the electron and hole mobilities obtained might be subject to device preparation conditions to some extent, and we believe that the relative values, hence the growth trends, of the charge mobilities shown in Figure 10 should be reliable. The bulk structural characteristics extracted from GISAXS/GIWAXS for the P3HT/PCBM thin-film solar cells annealed at various temperatures are correlated to the corresponding device performance parameters extracted, with the corresponding current density-voltage curves; accordingly, a cartoon in Figure
11 depicts the morphological features. Interestingly, the structure model is very much in line with the
predictions based on the temperature-composition phase diagram of the binary P3HT-PCBM blend previously given by Kim and Frisbie, in that below 200℃ and within the concentration range of 30~50 wt % (or c = 0.5~1.0), PCBM is expected to dissolve in P3HT, in the form of dispersed molecules or noncrystalline aggregates, forming a metastable phase.
Conclusions
We have prepared photovoltaic devices featuring a PEDOT:PSS hole transport layer and three individually deposited PbSe QD layers. The PbSe photovoltaic devices incorporating the PEDOT:PSS layer exhibited enhanced AM1.5 PCEs relative to those of devices lacking the hole transport layer, with an enhancement factor of 60%. The roughness of the interface between the PEDOT:PSS and PbSe QD layers was almost three times less than that of the original ITO–PbSe QD interface, as measured using X-ray refl ectivity. Hence, the presence of the PEDOT:PSS layer not only provided a smoother interface between the PbSe QD layers and the ITO substrate but also resulted in enhanced open-circuit voltages. In addition, the presence of the PEDOT:PSS hole transport layer prolonged the life time, as measured in terms of the time required to reach 80% of the normalized effi ciency, of the PbSe QD solar device by six-fold, suggesting that this approach improves the performance of PbSe QD photovoltaic devices.
We have used Stille polymerization to prepare the thieno[3,4-c]pyrrole-4,6-dione (TPD)-based polymer PBTTPD, which features excellent thermal stability, crystalline characteristics, and a low-lying HOMO energy level; these desirable properties mean that PBTTPD has promising potential for application in polymer solar cells. Through devices’ composition optimization, a device incorporating the PBTTPD/PCBM blend at a weight ratio of 1:1.5 displayed an open-circuit voltage of 0.95 V and, therefore, a PCE of 4.7%.
We have prepared BHJ photovoltaic devices based on PDTTTPD and CdSe tetrapods and optimized their PCE through annealing treatment. In particular, annealing of devices incorporating PDTTTPD/CdSe tetrapod blends (1 : 9, w/w) at 130℃ for 20 min greatly enhanced the AM1.5 PCEs relative to those of the as-prepared blend devices, with an enhancement factor of three. This enhancement resulted from a sharp increase
in the short-circuit current density of the device, which contained a more-dense active layer and more highly aggregated CdSe tetrapods after thermal annealing, resulting from the much lower level of pyridine ligands on the CdSe tetrapods. Therefore, the annealing process played an important role in improving the device
performance and morphology.
With synchronized GIWAXS and GISAXS of enhanced spatial/time resolutions, we have captured the competing kinetics of PCBM aggregation and P3HT crystallization of the corresponding BHJ thin-film solar cells. Within the first 100 s of thermal annealing at 150 ℃, PCBM aggregation size in the P3HT/PCBM composite films grew quickly from 7 to 18 nm then saturated; meanwhile, the majority P3HT lamellae increased from a size of 7 to 12 nm. Both the kinetics of PCBM aggregation and P3HT crystallization could be characterized by similar Avrami exponents close to unity; the faster PCBM aggregation, however, has a 2-fold higher Avrami rate constant. The mutually confined growths led to comparable nanograin sizes of PCBM and P3HT below 20 nm, when annealing temperature was kept below 180 C. The developments of PCBM and P3HT nanodomains could influence strongly and sensitively the electron and hole mobilities of the BHJ thin-film solar cells. The illustrated kinetics of structural evolution and its correlation to changes in charge mobility of P3HT/PCBM composite films may bear relevance to the selection of alternative
polymer/fullerene derivative combinations and in the optimization of processing conditions for future BHJ thin-film solar cells.
References
[1] G. Yu, J. Gao, J. C. Hummelen, F. Wudl and A. J. Heeger, 1995 Science 270 1789
Heeger 2009 Nat. Photon. 3 297
[3] Li G, Shrotriya V, Huang J, Yao Y, Moriarty T, Emery K and Yang Y 2005 Nat. Mater. 4 864.
[4] A. Gadisa, W. Mammo, L. M. Andersson, S. Admassie, F. L. Zhang, M. R. Andersson, O. Inganas, Adv.
Funct. Mater. 2007, 17, 3836.
[5] Y. Liang, D. Feng, Y. Wu, S. T. Tsai, G. Li, C. Ray, L. Yu, J. Am. Chem. Soc. 2009, 131, 7792. [6] S. Dayal, N. Kopidakis, D. C. Olson, D. S. Ginley and G. Rumbles, Nano Lett., 2010, 10, 239. [7] C. Piliego, T. W. Holcombe, J. D. Douglas, C. H. Woo, P. M. Beaujuge and J. M. J. Fr_echet, J. Am.
Chem. Soc., 2010, 132,7595.
[8] A. Najari, S. Beaupr_e, P. Berrouard, Y. Zou, J. R. Pouliot, C. L. P. _erusse and M. Leclerc, Adv. Funct.

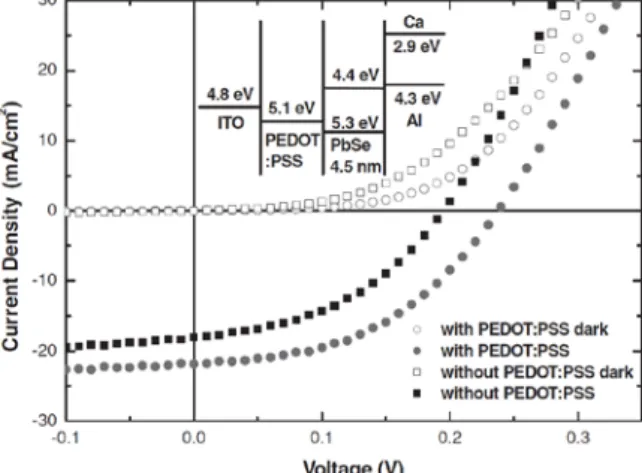

Figure 1. Current density–voltage characteristics of 4.5-nm-diameter PbSe QD devices incorporating a
PEDOT:PSS intermediate layer, recorded in the dark and under solar illumination (100 mW cm − 2 ). Inset: Energy-level diagram for a PbSe QD photovoltaic device.
Table 1. Performance parameters of PbSe QD devices incorporating a PEDOT:PSS intermediate layer, under
solar illumination.
Figure 2. a) TEM cross-sectional image of the ITO/PEDOT:PSS/PbSe QD fi lm/Ca/Al device stack; scale bar:
50 nm. b) Synchrotron X-ray reflectance for structures incorporating PbSe QD layers, prepared with and without a PEDOT:PSS thin layer.

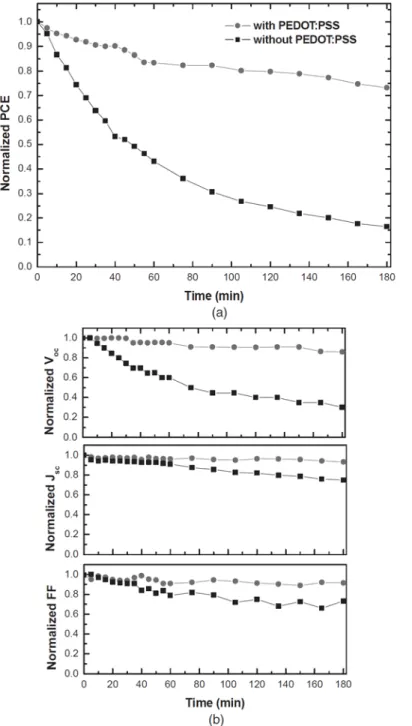

Figure 3. Values of a) PCE, b) V oc , J sc , and FF, measured as a function of time and normalized with
respect to their initially measured values, for devices prepared with and without a PEDOT:PSS intermediate layer, illuminated continuously under simulated AM1.5G irradiation (100 mW cm− 2 ).
Figure 4. (a) X-ray diffraction pattern of the pristine PBTTPD film. (b) UV-vis absorption spectra of
PBTTPD in dilute CHCl3 and as a solid film.
Figure 5. Current density-voltage (J-V) characteristics of PSCs incorporating the PBTTPD:PCBMblend at
various weight ratios (w/w).
Table 2. Photovoltaic Properties of Polymer Solar Cells Incorporating PBTTPD:PCBM Blends Prepared at
Various Weight Ratios
Figure 6 (a) Optical absorption spectra for spin-coated films of pure PDTTTPD (triangles), pure CdSe
tetrapods (circles), and the PDTTTPD/CdSe tetrapod blend (squares). (b) Schematic structure of a PDTTTPD/CdSe tetrapod photovoltaic device.

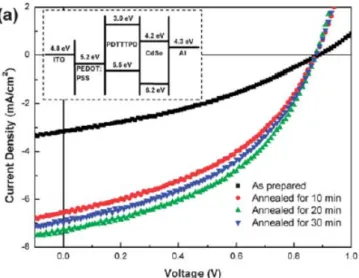

Figure 7 Current density–voltage characteristics (inset: energy level diagram)
Figure 8. Schematic of the setup for synchronized GISAXS/ GIWAXS, with the beam incident angle R and
the scattering angles β and Φ in the out-of-plane (qz) and in-plane directions (qx). The GIWAXS detector
scattering in the qz and qx directions.
Figure 9. (a) Selected GISAXS profiles measured for the P3HT/PCBMfilm (c = 1.0) during the heating
process to 150℃ and the subsequent isothermal annealing within 60 s. The data are fitted (solid curves) using polydisperse spheres with the Schultz size distributions shown in (b). (c) Approximately overlapped GISAXS data collected after 60, 600, and 1800 s of thermal annealing. The data for 1800 s are fitted (solid curve) with the size distribution shown in (b). For comparison, the GISAXS data for a pristine P3HT film annealed at 150 ℃ for 1800 s are also shown; the data are fitted (dashed curve) with polydisperse (in rod length) rods. (d). Corresponding mean size (D) evolution of PCBM aggregates.
Figure 10. Strongly correlated developments of (a) the electron mobility and R(t) of PCBM aggregation, and (b) the hole mobility and R(t) of P3HT lamellae, of P3HT/PCBM composite films (c = 1.0) at 150℃
annealing.

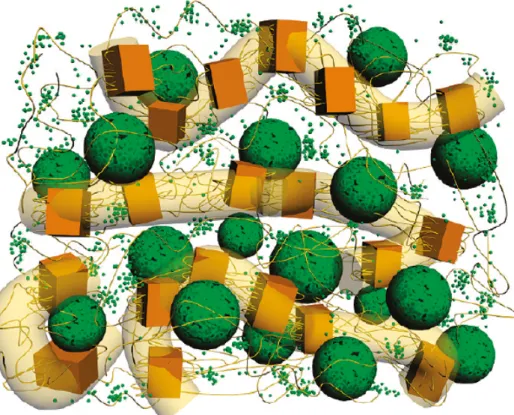

Figure 11. Cartoon for a thermally annealed P3HT/PCBM film, according to the structure characteristics
shown in Table 3 (150℃ case). The intercalated PCBM aggregates (large spheres) and P3HT crystallites (blocks) are immersed in the matrix of P3HT amorphous chains (thin wires) and dispersed PCBM molecules (small spheres).
