100濕式建材逸散資料庫與模擬軟體
之研究
10063B001
濕式建材逸散資料庫與模擬軟體
之研究
執 行 方 式 ：□補助研究 ■協同研究 □自行研究
執 行 單 位 ：內政部建築研究所（環境控制組）
研 究 主 持 人 ：廖慧燕
共 同 主 持 人 ：邵文政
研
究
員 ：邱士榮、林霧霆
研 究 助 理 ：龔鈺婷、陳玉賢
內政部建築研究所協同研究報告
中華民國 100 年 12 月
（ 本 報 告 內 容 及 建 議 ， 純 屬 研 究 小 組 意 見 ， 不 代 表 本 機 關 意 見 ）ARCHITECTURE AND BUILDING
RESEARCH INSTITUTE
MINISTRY OF THE INTERIOR
A Study on Database of the TVOC and
Formaldehyde Emission from Wet
Construction Products and Program
目次
目次
目次 ... I
表次 ... III
圖次 ... V
摘要 ... IX
第一章 緒論 ... 1
第一節 研究緣起與背景 ... 1
第二節 研究計畫內容 ... 3
第三節 研究方法與步驟 ... 5
第四節 預期研究成果與進度 ... 7
第二章 建材逸散模擬軟體相關研究 ... 9
第一節 建材逸散資料庫相關研究 ... 9
第二節 濕式建材相關文獻回顧 ... 14
第三節 環境因子與建材揮發性有機化合物逸散之相關文獻 .... 17
第四節 建材逸散模擬軟體架構 ... 21
第三章 小尺寸建材逸散直讀量測系統 ... 31
第一節 建立濕式建材揮發性有機化合物標準試驗程序 ... 31
第二節 小尺寸建材逸散直讀量測系統性能測試 ... 44
第三節 小尺寸建材逸散直讀量測系統試驗結果判定機制 ... 49
第四章 建材試驗結果與實場驗證分析 ... 55
第一節 試驗建材選樣原則 ... 55
第二節 推估建材逸散模擬軟體公式 ... 58
第三節 推估建材逸散模擬軟體公式之加權係數 ... 63
第四節 實場驗證分析 ... 71
第五章 逸散模擬軟體-測試版討論與對策 ... 81
第一節 第一次工作會議 ... 81
第二節 第二次工作會議 ... 86
第三節 模擬軟體討論與對策 ... 91
第六章 結論與建議 ... 93
第一節 結論 ... 93
第二節 建議 ... 97
附錄一 建材逸散資料庫 ... 99
附錄二 建材逸散資料庫 ... 101
附錄三 期初審查會議評審意見與回應 ... 103
附錄四 期中審查會議評審意見與回應 ... 105
附錄五 期末審查會議評審意見與回應 ... 109
附錄六 100.06.22 第一次工作會議簡報 ... 113
附錄七 100.06.22 第一次工作會議記錄 ... 117
附錄八 100.10.05 第二次工作會議簡報 ... 121
附錄九 100.10.05 第二次工作會議記錄 ... 127

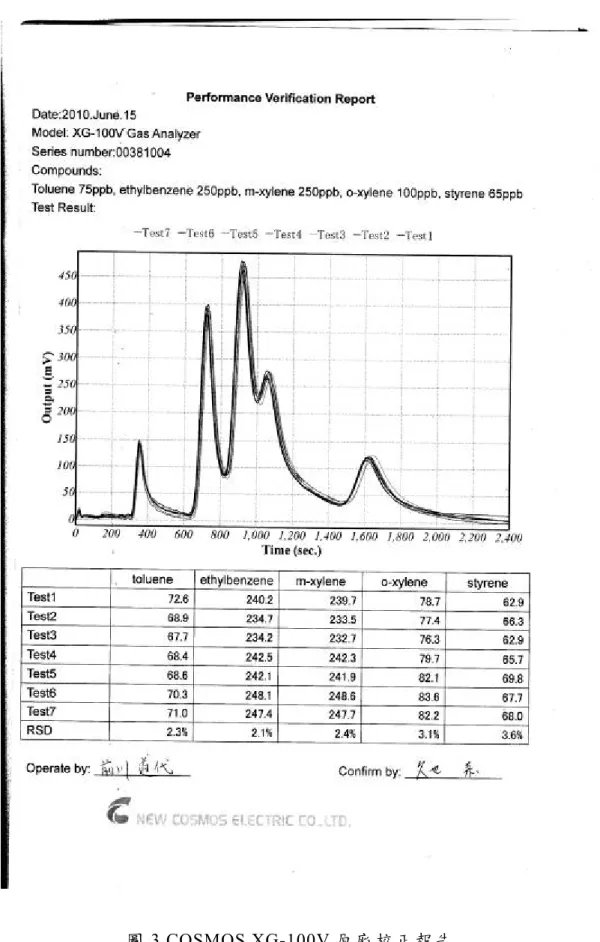

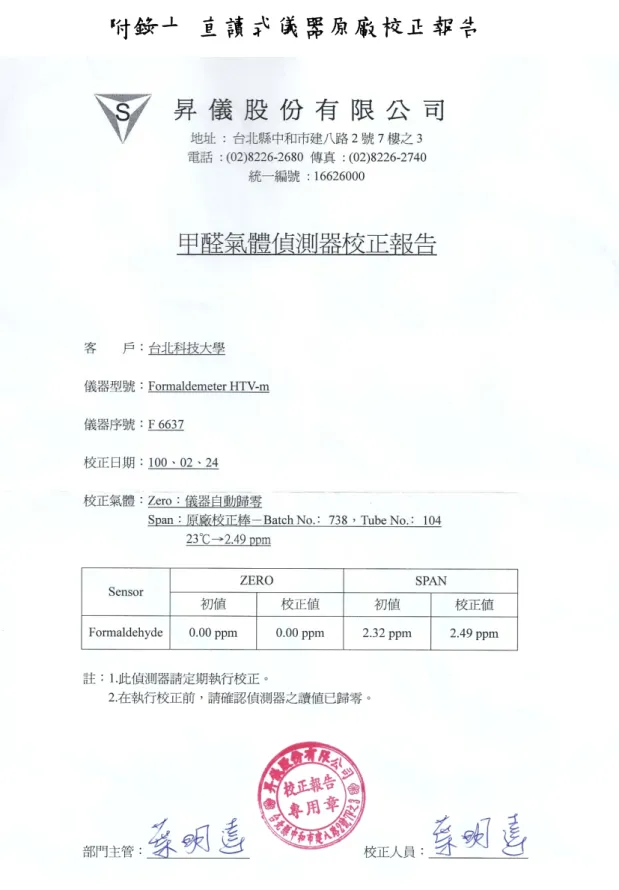

附錄十 直讀式儀器原廠校正報告 ... 131
參考書目 ... 135
表次
表次
表 1-1 預 期 研 究 進 度 表 ... 8 表 2-1 建 材 VOCS逸 散 檢 索 總 表 ... 11 表 2-2 建 材 逸 散 檢 索 次 表(塗料)... 11 表 2-3 建 材 VOCS檢 索 表 架 構(以清漆為例) ... 12 表 2-4 室 內 揮 發 性 物 質 來 源 分 類 表(US.EPA/600/F-95/005) ... 14 表 2-5 建 築 塗 料 的 種 類 及 特 性 ... 15 表 2-6 塗 料 逸 散 定 量 測 試 試 驗 參 數 組 合 表 ... 15 表 3-1 小 尺 寸 直 讀 量 測 系 統 與 小 尺 寸 實 驗 系 統 比 較 表 ... 31 表 3-2 小 尺 寸 建 材 逸 散 直 讀 量 測 系 統 VOCS試 驗 方 法 與 程 序 ... 32 表 3-3 儀 器 分 析 性 能 說 明 ... 40 表 3-4 甲醛準確度測試 ... 47 表 3-5 TVOC 準確度測試 ... 47 表 3-6 甲 醛 精 密 度 測 試 ... 48 表 3-7 TVOC 精密度測試 ... 48 表 3-8 系 統 性 能 評 估 分 析 ... 49 表 3-9 測 試 狀 況 判 定 程 序 ... 50 表 4-1 試 驗 建 材 選 樣 原 則 ... 56 表 4-2 預 計 試 驗 建 材 項 目 ... 57 表 4-3 推 估 溫 度 15℃、濕度 50%條件下合板之甲醛逸散濃度 ... 59 表 4-4 推 估 溫 度 15℃、濕度 50%條件下合板之 TVOC 逸 散 濃 度 ... 60 表 4-5 單 一 建 材 逸 散 量 推 估 實 際 室 內 空 間 之 甲 醛 逸 散 濃 ... 62 表 4-6 不 同 溫 度 相 同 濕 度 之 合 板 VOCS逸 散 濃 度 ... 63 表 4-7 溫 度 35℃、濕度 50%與推估值之合板 VOCS逸 散 濃 度 比 較 . 64 表 4-8 不 同 溫 度 相 同 濕 度 之 合 板 VOCS逸 散 濃 度 ... 65 表 4-9 溫 度 35℃、濕度 80%與推估值之合板 VOCS逸 散 濃 度 比 較 . 66 表 4-10 相 同 溫 度 不 同 濕 度 之 合 板 VOCS逸 散 濃 度 ... 67 表 4-11 溫 度 25℃、濕度 80%與推估值之合板 VOCS逸 散 濃 度 比 較 68表 4-12 相 同 溫 度 不 同 濕 度 之 合 板 VOCS逸 散 濃 度 ... 69 表 4-13 溫 度 15℃、濕度 50%與推估值之合板甲醛逸散濃度比較 .. 70 表 4-14 使 用 建 材 ... 72 表 4-15 實 驗 系 統 環 境 設 定 ... 72 表 4-16 模 組 一 與 模 擬 軟 體 量 測 結 果 比 對 ... 73 表 4-17 模 組 一 與 模 擬 軟 體 量 測 結 果 比 對 ... 75 表 4-18 模 組 二 與 模 擬 軟 體 量 測 結 果 比 對 ... 77 表 4-19 模 組 三 與 模 擬 軟 體 量 測 結 果 比 對 ... 79
圖次
圖次
圖 1-1 研 究 流 程 圖 ... 6 圖 2-1 AFODAS/AVODAS 資 料 庫 示 意 圖 ... 9 圖 2-2 AFODAS/AVODAS 資 料 庫 系 統 圖 ... 10 圖 2-3 不 同 溫 度 之 甲 醛 逸 散 濃 度 變 化 比 較(合板) ... 17 圖 2-4 不 同 溫 度 之 TVOC 逸散濃度變化比較 (合板) ... 18 圖 2-5 不 同 濕 度 之 TVOC 逸散濃度變化比較 (合板) ... 19 圖 2-6 建 材 逸 散 模 擬 軟 體 網 頁 測 試 版 首 頁 介 面 ... 21 圖 2-7 建 材 逸 散 模 擬 軟 體 網 頁 測 試 版 教 育 宣 導 介 面 ... 22 圖 2-8 建 材 逸 散 模 擬 軟 體 網 頁 測 試 版 教 育 宣 導 介 面 ... 23 圖 2-9 建 材 逸 散 模 擬 軟 體 網 頁 測 試 版 教 育 宣 導 介 面 ... 23 圖 2-10 建材逸散模擬軟體網頁測試版進入系統介面 ... 24 圖 2-11 建材逸散模擬軟體網頁測試版登入介面 ... 25 圖 2-12 建材逸散模擬軟體網頁測試版模擬介面 ... 26 圖 2-13 選擇裝修建材 ... 27 圖 2-14 完成建材點選 ... 27 圖 2-15 選 擇 欲 模 擬 時 間 選 項 ... 28 圖 2-17 輸 入 完 畢 之 畫 面 ... 29 圖 2-18 運 算 結 果 畫 面 ... 29 圖 3-1 進 氣 幫 浦 ... 34 圖 3-2 濾 毒 罐 進 氣 過 濾 裝 置 ... 34 圖 3-3 除 濕 裝 置 ... 34 圖 3-4 浮 子 流 量 計 與 碳 氫 化 合 物 吸 附 管... 34 圖 3-5 溫 控 系 統 與 保 溫 設 備 ... 35 圖 3-6 濕 度 控 制 裝 置 ... 35 圖 3-7 進 排 氣 裝 置 ... 35 圖 3-8 流 量 控 制 閥 ... 35 圖 3-9 20L 不鏽鋼環控箱 ... 36圖 3-10 艙 體 內 部 氣 體 混 合 裝 置 ... 36
圖 3-11 採 樣 分 析 系 統 ... 37
圖 3-12 FormaldemeterhtV-M、COSMOSXG-100V、FORMTECTOR XP-308B ... 37 圖 3-13 樣 本 攪 拌 使 之 均 勻 ... 38 圖 3-14 取 出 樣 本 用 量 ... 38 圖 3-15 將 塗 料 置 於 鍍 鋅 鋼 板 ... 38 圖 3-16 刮 刀 塗 抹 塗 料 ... 38 圖 3-17 石 臘 膜 密 封 開 口 ... 38 圖 3-18 存 放 至 4℃冰箱 ... 38 圖 3-19 清 洗 環 控 箱 ... 38 圖 3-20 試 驗 樣 本 置 入 環 控 箱 ... 38 圖 3-21 濕 式 建 材 揮 發 性 有 機 化 合 物 標 準 試 驗 程 序 ... 43 圖 3-22 溫 度 穩 定 度 測 試 ... 44 圖 3-23 濕 度 穩 定 度 測 試 ... 45 圖 3-24 換 氣 率 穩 定 度 測 試 ... 45 圖 3-25 甲 醛 標 準 氣 體 ... 46 圖 3-26 TVOC 標 準 氣 體 ... 46 圖 3-27 試 驗 報 告 範 本 一 ... 51 圖 3-28 試 驗 報 告 範 本 二 ... 52 圖 3-29 試 驗 報 告 範 本 三 ... 53 圖 3-30 試 驗 報 告 範 本 三 ... 54
圖次 圖 4-9 建 材 逸 散 模 擬 軟 體 推 估 甲 醛 濃 度... 78 圖 4-10 全 尺 寸 甲 醛 逸 散 濃 度 ... 79 圖 4-11 建 材 逸 散 模 擬 軟 體 推 估 甲 醛 濃 度 ... 79 圖 5-1 第 一 次 工 作 會 議 現 況 （1） ... 83 圖 5-2 第 一 次 工 作 會 議 現 況 （2） ... 83 圖 5-3 第 一 次 工 作 會 議 現 況 （3） ... 83 圖 5-4 第 一 次 工 作 會 議-主席致詞 ... 83 圖 5-5 第 一 次 工 作 會 議-曾昭衡教授發言 ... 83 圖 5-6 第 一 次 工 作 會 議-王義和工程師發言 ... 83 圖 5-7 第 一 次 工 作 會 議-莊國誌經理發言 ... 83 圖 5-8 第 一 次 工 作 會 議-唐僑憶協理發言 ... 83 圖 5-9 第 一 次 工 作 會 議-林廼祥設計師發言 ... 84 圖 5-10 第 一 次 工 作 會 議-胡靜怡總經理發言 ... 84 圖 5-11 第 二 次 工 作 會 議 現 況 （1） ... 88 圖 5-12 第 二 次 工 作 會 議 現 況 （2） ... 88 圖 5-13 第 二 次 工 作 會 議 現 況 （3） ... 88 圖 5-14 第 二 次 工 作 會 議 現 況 （4） ... 88 圖 5-15 第 二 次 工 作 會 議-主席致詞 ... 88 圖 5-16 第 二 次 工 作 會 議-段葉芳教授發言 ... 88 圖 5-17 第 二 次 工 作 會 議-曾昭衡教授發言 ... 88 圖 5-18 第 二 次 工 作 會 議-曾婷婷總經理發言 ... 88
摘要
摘要
關 鍵 詞 ： 室 內 空 氣 品 質 、 逸 散 模 擬 、 小 尺 寸 環 控 箱 、 直 讀 式 量 測 、 濕 式 建 材 一、研究緣起 對 於 國 內 特 有 之 室 內 環 境 條 件 下 ， 為 求 安 全 、 健 康 舒 適 之 室 內 生 活 環 境 ， 目 前 內 政 部 建 築 研 究 所 已 建 立 優 質 綠 建 材 管 制 策 略 ， 制 定 健 康 綠 建 材 標 章 以 提 升 室 內 健 康 性 能 之 整 體 效 益 ， 維 護 國 人 健 康 ； 因 此 本 研 究 藉 由 前 期 所 建 置 之 小 尺 寸 建 材 逸 散 直 讀 量 測 系 統 ， 對 我 國 室 內 裝 修 常 用 之 濕 式 建 材 做 甲 醛 、TVOC 歷時逸散之檢測， 進 而 建 立 濕 式 建 材 逸 散 資 料 庫 ， 並 同 時 彙 整 前 期 研 究 建 立 之 乾 式 建 材 逸 散 資 料 庫 數 據，並 於 後 續 完 成 建 材 逸 散 模 擬 軟 體-測試版，進行 操 作 與 推 估 ， 可 透 過 建 材 逸 散 資 料 庫 及 數 值 推 估 方 式 ， 預 先 評 估 完 工 階 段 之 室 內 揮 發 性 有 機 化 合 物 濃 度 變 化 情 形 ， 提 供 我 國 作 為 健 康 風 險 管 理 與 建 材 選 擇 之 參 考 依 據 。 二、研究方法及過程 本 方 法 主 要 用 於 室 內 建 材 中 揮 發 性 有 機 物 質 （Volatile Organic Compounds，VOCs）之逸散評估；利用小型環境控制箱模擬室內環 境 條 件 ， 置 入 欲 測 試 之 建 材 ， 建 材 中 之 甲 醛 、 揮 發 性 有 機 物 質 會 於 環 控 箱 內 慢 慢 逸 散 至 穩 定 狀 態 ， 在 採 樣 端 連 結 直 讀 式 儀 器 ： Formaldemeter htV-M 或 FORMTECTOR XP-308B（甲醛檢測儀）、 COSMOS XG-100V（TVOC 檢測儀），分別進行甲醛、總揮發性有 機 物 質 的 定 量 分 析 。 三、重要發現 前 期 相 關 研 究 計 畫 當 中 （ 內 政 部 建 研 所 委 辦 計 畫 ： 綠 建 材 性 能 實 驗 研 究 92~95 年），已完成綠建材標章制度、小尺寸建材逸散研 究、全 尺 寸 建 材 之 標 準 測 試 方 法、建 材 ISO 標準之可行性分析、全 尺 寸 建 材 於 本 土 氣 候 試 驗 條 件 下 揮 發 性 有 機 物 質 逸 散 變 化 等 研 究 ， 並 已 於 99 年度完成「建置小尺寸建材逸散直讀量測系統」之系統建置，今 年 度(100 年)研究計畫為延續前期計畫，加強實驗系統之穩定 性 以 及 建 置「 濕 式 建 材 逸 散 資 料 庫 」，並 同 時 彙 整 前 期 已 測 試 之 乾 式 建 材 資 料 庫 可 用 數 據 ， 整 合 現 有 健 康 綠 建 材 資 料 ， 使 資 料 庫 更 臻 完 善 。 後 續 建 置 適 用 於 台 灣 本 土 之 建 材 逸 散 模 擬 軟 體 ， 讓 「 設 計 者 」 透 過 建 材 逸 散 資 料 庫 及 建 材 逸 散 模 擬 軟 體 ， 確 實 掌 握 室 內 裝 修 後 室 內 使 用 人 員 健 康 風 險 及 室 內 空 氣 品 質 狀 況 。 本 研 究 重 要 發 現 如 下 ： 1. 本研究藉由標準品量測，已完成調校「小尺寸建材逸散直讀量測 系 統 」之 準 確 度、精 密 度，確 立 系 統 之 穩 定 性，並 同 時 建 立 試 驗 結 果 判 定 機 制，加 強 落 實 記 錄 與 監 測，已 提 高 可 用 量 測 數 據 比 例。 2. 透過設計師、室內裝修工程人員等業界專家訪談，挑選台灣室內 裝 修 常 用 濕 式 建 材 種 類，依 據 行 政 院 勞 工 委 員 會 勞 工 安 全 衛 生 研 究 所 塗 料 分 類 方 式 ， 已 完 成 20 件濕式建材逸散檢測。 3. 於全尺寸實驗室完成 3 組試驗，得知建材逸散模擬軟體具有推估 複 層 建 材 逸 散 濃 度 之 能 力；於 模 組 二 及 模 組 三 部 分，得 知 建 材 逸 散 模 擬 軟 體 無 法 推 估 乾 式 建 材 加 黏 著 劑 形 式 之 複 層 建 材，建 議 未 來 可 建 立 黏 著 劑 建 材 資 料 ， 以 利 推 估 其 含 有 黏 著 劑 之 複 層 建 材 ， 求 得 相 關 係 數 進 而 納 入 建 材 逸 散 模 擬 軟 體 中，使 之 推 估 數 據 更 貼 近 於 實 際 裝 修 逸 散 濃 度 。 4. 經由文獻彙整，得知合板類建材之逸散濃度數據，後續與實驗量 測 結 果 ， 經 由 統 計 方 式 取 得 修 正 係 數 ， 代 入 建 材 逸 散 理 論 模 式 ， 搭 配 實 際 量 測 之 經 驗 模 式 ， 以 及 相 關 環 境 參 數 ， 求 得 推 估 公 式 。
摘要 成 之 20 件濕式建材逸散資料，共計 40 件非健康綠建材逸散 資 料 ， 未 來 建 議 納 入 健 康 綠 建 材 逸 散 資 料 ， 置 入 建 材 逸 散 模 擬 軟 體 中 ， 以 利 一 般 民 眾 查 詢 及 模 擬 軟 體 之 使 用 。 （ 二 ） 建 議 未 來 增 加 「 黏 著 劑 建 材 逸 散 資 料 」 之 相 關 研 究 。 主 辦 機 關 ： 內 政 部 建 築 研 究 所 協 辦 機 關 ： 說 明 ： 至 本 期 研 究 已 完 成 乾 式 建 材 及 濕 式 建 材 甲 醛 、TVOC 逸散測 試，共 計 40 件非健康綠建材逸散資料，但於室內實際裝修中 黏 著 劑 常 散 發 著 刺 鼻 氣 味 並 於 裝 修 中 被 廣 泛 使 用 ， 故 建 議 未 來 增 加「 黏 著 劑 建 材 逸 散 資 料 」，使 資 料 庫 更 臻 完 善，以 俾 更 貼 近 真 實 情 形 。 （ 三 ） 建 議 後 續 於 實 場 量 測 以 驗 證 建 材 逸 散 模 擬 軟 體 之 準 確 度 。 主 辦 機 關 ： 內 政 部 建 築 研 究 所 協 辦 機 關 ： 說 明 ： 建 議 未 來 以 實 際 裝 修 空 間 甲 醛 、TVOC 逸散量與建材逸散模 擬 軟 體 推 估 數 值 兩 者 相 互 比 對 ， 以 提 高 建 材 逸 散 模 擬 軟 體 之 實 用 性 與 準 確 性 ； 並 納 入 環 境 因 子 等 不 同 條 件 選 項 ， 以 俾 建 材 逸 散 模 擬 軟 體 更 加 完 整，並 研 擬 後 續 推 廣 應 用 與 發 展 方 向。 中 長 期 建 議 ： （ 一 ） 建 議 辦 理 室 內 設 計 裝 修 從 業 人 員 及 一 般 民 眾 之 建 材 逸 散 模 擬 軟 體 操 作 教 學 、 使 用 推 廣 說 明 會 ， 並 提 供 我 國 室 內 空 氣 品 質 管 理 法 管 制 基 準 之 參 考 。 主 辦 機 關 ： 內 政 部 建 築 研 究 所 協 辦 機 關 ： 行 政 院 環 境 保 護 署 說 明 ： 根 據 學 界 、 業 界 多 方 討 論 已 獲 得 各 界 具 體 建 議 ， 提 擬 出 完 整 之 建 材 逸 散 模 擬 軟 體 架 構 ， 建 議 具 體 實 現 完 成 後 ， 並 研 擬 後 續 推 廣 應 用 與 發 展 方 向 ， 並 對 室 內 設 計 裝 修 從 業 人 員 及 一 般 民 眾 進 行 建 材 逸 散 模 擬 軟 體 操 作 教 學 、 推 廣 說 明 會 ， 未 來 可 作 為 室 內 空 氣 品 質 管 理 法 之 管 制 依 據 。
Abstract
Keywords： Indoor Air Quality， Decay-predicting Model， Small scale Chamber、 Direct reading instrument、 Wet construction products
In Taiwan, there have the special indoor environment condition. In order to have the security, and comfortable environment, that The Architecture and Building Research Institute, Ministry of the Interior in Taiwan had developed the control strategy about green building materials. To set up The Green Building Labeling System, this can promote whole of benefit to indoor healthy performance and protect people health. Therefore, this research establishes continue with pre- research about “Small Scale Chamber Measurement System of Direct reading instrument”. To exanimate the emissive of TVOC from wet construction products. To establish the database about wet and dry construction products, and be continued to establish “Building Materials Emission Simulation” – testing version. The program can predict with emission from building material by database and can estimate the concentration for indoor volatile organic compound in under and over construction. That can provide the choice of building materials and be a reference of health risk management.
This research project expects target and expectation result as follows: 1. Creation emission of TVOC and formaldehyde from wet
第一章 緒 論
第一章 緒論
第一節
研究緣起與背景
一、 研究背景 臺 灣 地 區 地 狹 人 稠 、 潮 濕 多 雨 ， 都 市 土 地 集 約 使 用 與 居 住 生 活 型 態 改 變，人 們 一 生 約 有 近 90％的時間處於室內空間，而臺灣室內 空 間 常 有 過 度 裝 修 之 情 形 ， 裝 修 建 材 容 易 造 成 不 良 室 內 空 氣 品 質 之 發 生 ， 而 影 響 人 體 健 康 產 生 危 害 。 近 年 來 ， 隨 著 知 識 與 生 活 水 準 的 提 高 ， 及 室 內 空 氣 品 質 政 策 大 力 推 動 與 推 廣 下 ， 使 人 們 對 於 良 好 的 室 內 空 氣 品 質 有 所 認 識 ， 並 開 始 重 視 生 活 品 質 與 健 康 ； 國 際 上 為 維 護 良 好 健 康 室 內 環 境 ， 在 健 康 綠 建 材 評 定 逐 以 「 整 體 室 內 環 境 」 評 估 方 式 ， 進 行 相 關 評 定 與 管 制 工 作 ；ISO 16814 標準在「建築材料 逸 散 」 的 管 制 項 目 是 透 過 「 建 立 完 整 低 逸 散 建 築 材 料 之 標 章 及 計 畫 管 制 策 略 」 及 「 建 立 建 材 逸 散 資 料 庫 及 數 值 模 擬 推 估 軟 體 」 等 兩 種 方 式 ， 降 低 污 染 物 濃 度 ， 維 持 室 內 空 氣 品 質 。 目 前 內 政 部 建 築 研 究 所 已 建 立 優 質 綠 建 材 管 制 策 略 ， 制 定 健 康 綠 建 材 標 章 以 提 升 室 內 健 康 性 能 之 整 體 效 益 ， 維 護 國 人 健 康 ； 本 研 究 為 99 年度「建置小尺寸建材逸散直讀量測系統與模擬架構之研 究 」 之 進 階 性 研 究 ， 主 要 為 延 續 過 去 檢 測 方 法 彙 整 及 建 立 濕 式 建 材 資 料 庫 ， 並 於 後 續 完 成 建 材 逸 散 模 擬 軟 體-測 試 版 ， 進 行 操 作 與 推 估 ， 可 快 速 瞭 解 室 內 空 氣 中 之 揮 發 性 有 機 物 質 逸 散 情 形 ， 將 有 助 於 國 人 於 建 築 室 內 設 計 規 劃 階 段 進 行 室 內 化 學 污 染 物 質 之 管 控 ， 可 透 過 建 材 逸 散 資 料 庫 及 數 值 推 估 方 式 ， 預 先 評 估 裝 修 階 段 與 完 工 階 段 之 室 內 揮 發 性 有 機 化 合 物 濃 度 變 化 情 形 ， 作 為 健 康 風 險 管 理 與 建 材 選 擇 之 參 考 依 據 。二、 研究目的 本 研 究 之 目 的 乃 在 於 維 護 並 提 升 居 民 健 康 的 室 內 環 境 意 識 ， 作 為 日 後 我 國 TVOC 污染管制之參考依據。藉由 99 年度「建置小尺 寸 建 材 逸 散 直 讀 量 測 系 統 與 模 擬 架 構 之 研 究 」 及 本 年 度 「 濕 式 建 材 逸 散 資 料 庫 與 模 擬 軟 體 之 研 究 」 計 畫 ， 幫 助 國 內 室 內 裝 修 ， 鼓 勵 產 業 界 以 健 康 、 永 續 為 訴 求 ， 促 進 產 業 升 級 ， 進 而 達 到 健 康 及 永 續 目 的 ， 減 輕 對 地 球 環 境 的 衝 擊 與 資 源 之 浪 費 。 (一) 強化「小尺寸建材逸散直讀量測系統」穩定、準確性能。 (二) 整 合 過 去 與 現 有 資 料 ， 透 過 小 尺 寸 建 材 逸 散 直 讀 量 測 試 驗 ， 建 立 「 建 材 逸 散 資 料 庫 」。 (三) 建 置 「 建 材 逸 散 模 擬 軟 體 」 測 試 版 ， 提 供 一 般 民 眾 或 設 計 師 掌 握 室 內 空 氣 品 質 狀 況 之 用 。 (四) 透 過 建 材 逸 散 模 擬 可 快 速 掌 握 室 內 空 氣 品 質 狀 況 與 健 康 風 險 ， 提 供 相 關 政 策 管 制 與 參 考 。
第一章 緒 論
第二節
研究計畫內容
在 前 期 相 關 研 究 計 畫 當 中 （ 內 政 部 建 研 所 委 辦 計 畫 ： 綠 建 材 性 能 實 驗 研 究 92~95 年），已完成綠建材標章制度、小尺寸建材逸散 研 究、全 尺 寸 建 材 之 標 準 測 試 方 法、建 材 ISO 標 準 之 可 行 性 分 析 、 全 尺 寸 建 材 於 本 土 氣 候 試 驗 條 件 下 揮 發 性 有 機 物 質 逸 散 變 化 等 研 究，並 已 於 99 年度完成「建置小尺寸建材逸散直讀量測系統」之系 統 建 置，今 年 度(100 年)研究計畫為延續前期計畫，加強實驗系統之 穩 定 性 以 及 建 置「 濕 式 建 材 逸 散 資 料 庫 」，並 同 時 彙 整 前 期 已 測 試 之 乾 式 建 材 資 料 庫 可 用 數 據 ， 整 合 現 有 健 康 綠 建 材 資 料 ， 使 資 料 庫 更 臻 完 善 。 後 續 建 置 適 用 於 台 灣 本 土 之 建 材 逸 散 模 擬 軟 體 ， 讓 「 設 計 者 」 透 過 建 材 逸 散 資 料 庫 及 建 材 逸 散 模 擬 軟 體 ， 確 實 掌 握 室 內 裝 修 後 室 內 使 用 人 員 健 康 風 險 及 室 內 空 氣 品 質 狀 況 。 本 年 度 預 計 執 行 之 工 作 內 容 如 下 ： 1. 「 小 尺 寸 建 材 逸 散 直 讀 量 測 系 統 」 之 系 統 調 校 ， 強 化 系 統 性 能 。 (1) 經由濕式建材或標準品量測，調校「 小尺寸建材逸散直讀量測 系 統 」 的 準 確 度 、 精 密 度 ， 確 立 系 統 之 穩 定 性 。 (2) 建立試驗結果判定機制，加強落實記錄與監測，提高可用量測 數 據 比 例 。 2. 建 立 室 內 裝 修 常 用 建 材 之 「 濕 式 建 材 逸 散 資 料 庫 」。 (1) 蒐集相關文獻資料，並針對設計師、室內裝修工程人員等業界 專 家 進 行 訪 談 ， 瞭 解 台 灣 室 內 裝 修 現 況 與 常 用 濕 式 建 材 種 類 ， 作 為 建 立 建 材 逸 散 資 料 庫 挑 選 樣 本 之 參 考 依 據 。 (2) 針對 20 件濕式建材進行甲醛及總揮發性有機物質逸散量測， 並 將 數 據 置 入 建 材 逸 散 資 料 庫 中 。3. 利 用 試 驗 建 材 實 場 模 擬 試 驗 結 果 與 建 材 逸 散 資 料 庫 試 驗 結 果 進 行 驗 證 分 析 。 (1) 完成 3 組試驗建材全尺寸或實場裝修空間模擬比對，將 其量測 結 果 與 由 小 尺 寸 建 材 簡 易 量 測 系 統 測 試 結 果 進 行 驗 證 分 析，確 立 建 材 逸 散 狀 況 。 (2) 界定裝修材料中，本次研究試驗樣本加入複層材料逸散特性之 討 論 ， 以 俾 更 貼 近 真 實 情 形 。 4. 建 立 「 建 材 逸 散 模 擬 軟 體 」 之 測 試 版 ， 並 訂 定 後 續 研 究 方 向 與 相 關 政 策 發 展 。 (1) 由本研究結果提出室內裝修設計，建材選擇之具體建議。 (2) 舉辦 2 場次「濕式建材逸散資料庫與模擬軟體之研究」工作會 議，邀 請 產、官、學 界 等 專 家 討 論，檢 討 提 出 之 建 材 量 測 結 果 與 模 擬 軟 體 架 構 內 容 ， 並 擬 定 後 續 研 究 方 向 。 (3) 整合健康綠建材之逸散資料庫，提供作為室內裝修產業逸散模 擬 評 估 及 低 逸 散 室 內 裝 修 設 計 使 用 。
第一章 緒 論
第三節
研究方法與步驟
一、 研究方法 （ 一 ） 文 獻 分 析 法 參 考 國 內 外 室 內 空 氣 品 質 模 擬 及 建 材 逸 散 模 擬 推 估 軟 體 等 評 估 工 具 之 用 途 與 軟 體 設 計，作 為 台 灣 本 土「 建 材 逸 散 模 擬 軟 體 」-測試 版 建 置 參 考 使 用 。 另 外 蒐 集 國 內 室 內 裝 修 相 關 資 料 ， 瞭 解 國 內 室 內 裝 修 業 現 況 與 濕 式 建 材 使 用 情 形 ， 作 為 建 置 資 料 庫 挑 選 試 驗 樣 本 之 依 據 。 （ 二 ） 比 較 分 析 法 針 對 文 獻 探 討 與 所 蒐 集 的 試 驗 數 據 作 比 較 分 析 ， 以 彙 整 現 有 TVOC 整體研究之相關試驗成果，瞭解逸散特性之性質狀態與衰減 歷 時 變 化 ， 比 對 取 樣 建 材 之 試 驗 結 果 ， 分 析 其 差 異 性 ， 並 逐 步 建 構 建 材 逸 散 資 料 庫 與 模 擬 軟 體-測試版。 （ 三 ） 專 家 諮 詢 法 研 究 結 果 經 初 步 整 理 後，邀 請 對 建 材、室 內 空 氣 品 質、TVOC、 室 內 裝 修 設 計 等 方 面 學 有 所 長 之 產 、 官 、 學 專 家 ， 進 行 互 動 的 交 流 溝 通 與 諮 詢 ， 提 出 應 修 正 及 增 刪 之 意 見 ， 作 為 充 實 、 加 強 本 研 究 內 容 之 參 考 。 本 所 並 擇 期 辦 理 期 中 、 期 末 簡 報 來 說 明 研 究 案 執 行 的 成 效 、 進 度 及 所 遭 遇 的 問 題 。 （ 四 ） 試 驗 分 析 法 取 樣 收 集 所 需 測 試 之 目 標 性 濕 式 建 材 產 品 ， 使 用 小 尺 寸 建 材 逸 散 直 讀 量 測 系 統 進 行 甲 醛 與 TVOC 逸散分析、實場模擬試驗等，以 驗 證 試 驗 分 析 之 結 果 。1. 採用參考 ISO 16000、JIS A1901 及 ASTM D5116-06 標 準 所設 計 之 「 小 尺 寸 建 材 逸 散 模 擬 實 驗 系 統 」， 檢 測 端 點 連 接 直 讀 式 儀 器 ， 進 行 量 測 數 據 即 時 判 讀 ， 縮 短 採 樣 分 析 的 時 間 ， 可 於 短 時 間 大 量 累 積 量 測 資 料 。
量 測 系 統 之 試 驗 結 果 進 行 驗 證 與 分 析 ， 探 討 實 際 裝 修 空 間 與 複 層 建 材 逸 散 狀 況 。 二、研究步驟 彙整分析國內外相資料 相 關 測 試 方 法 回 顧 訂 定 建 材 逸 散 資 料 庫 試 驗 訂 定實 場 裝 修空 間 模 擬 試 驗 樣 本 測 試 測 試 樣 本 選 定 引 用 文 獻 資 料 瞭 解 室 內 裝 修常 用 濕 式建 材種 類 確 立 研 究 動 機 與 目 的 量 測 系 統 校 正 及 比 對 定 性 分 析 針對總揮發性有機物質及甲醛 試 驗 程 序 及 方 法 擬 定 測 試 樣 本 選 定 進行實場裝修空間試驗與分析 分 析 總 揮 發 性 有 機 物 質 及 甲 醛 濃 度 數 據 量 測 系 統 調 校 評估驗證 不符合 不符合 研究範 圍與方法確立 實 驗 計 畫 結果分析 比對 建立資 料庫與軟體架 構 實 驗 結 果 數 據 比 對 分 析 資 料 彙 整 檔 案 建 置 建 材 逸 散 資 料 庫 工 作 會 議 不符合 符合
第一章 緒 論
第四節
預期研究成果與進度
一、 研究內容之工作項目 本 研 究 之 工 作 項 目 包 含 下 列 ： 1. 「小尺寸建材逸散直讀量測系統」之系統調校，強化其性能。 2. 建立室內裝修常用建材之「濕式建材逸散資料庫」。 3. 利 用 試 驗 建 材 實 場 模 擬 試 驗 結 果 與 建 材 逸 散 資 料 庫 試 驗 結 果 進 行 驗 證 分 析 。 4. 建 立 「 建 材 逸 散 模 擬 軟 體 」 之 測 試 版 ， 並 訂 定 後 續 研 究 方 向 與 相 關 政 策 發 展 。 二、 研究之具體成果 本 研 究 之 具 體 成 果 將 有 下 列 ： 1. 完成室內濕式建材總揮發性有機物質及甲醛逸散資料庫。 2. 利 用 試 驗 建 材 實 場 模 擬 試 驗 結 果 與 建 材 逸 散 資 料 庫 試 驗 結 果 進 行 驗 證 分 析 。 3. 完成建材逸散模擬軟體測試版及訂定後續推廣應用方向。 4. 研 究 成 果 可 提 供 「 室 內 空 氣 品 質 自 主 管 理 」、「 室 內 環 境 改 善 驗 證 」 及 「 室 內 空 氣 品 質 管 制 」 之 參 考 。研 究 進 度 及 預 期 完 成 之 工 作 項 目 表1-1 預期研究進度表 月 次 工 作 項 目 三 月 四 月 五 月 六 月 七 月 八 月 九 月 十 月 十 一 月 十 二 月 備 註 彙 整 分 析 國 內 外 相 關 文 獻 量 測 系 統 與 試 驗 程 序 確 立 專 家 訪 談 選 定 測 試 樣 本 進 行 建 材 甲 醛 與 總 揮 發 性 有 機 物 質 逸 散 試 驗 進 行 實 場 裝 修 空 間 模 擬 試 驗 召 開 系 統 與 建 材 逸 散 資 料 庫 建 置 工 作 會 議 ◎ ◎ 檢 測 數 據 比 對 分 析 資 料 彙 整 檔 案 建 置 建 材 逸 散 模 擬 軟 體（ 測 試 版 ） 建 立 整 理 與 修 正 報 告 書 期 中 期 末 報 告 ◎ ◎ 預 定 進 度 15 27 36 45 55 63 72 80 92 100
第二章 建材逸散模擬軟體相關研究
第二章 建材逸散模擬軟體相關研究
本 年 度 建 置 建 材 逸 散 模 擬 軟 體，須 透 過 建 材 逸 散 資 料 庫 及 數 值 推 估 方 式 ， 才 可 預 先 評 估 裝 修 階 段 與 完 工 階 段 之 室 內 揮 發 性 有 機 化 合 物 濃 度 變 化 情 形。本 年 度 預 計 完 成 濕 式 建 材 20 件甲醛、TVOC 逸 散 濃 度 測 試 ， 建 立 臺 灣 室 內 裝 修 常 用 之 濕 式 建 材 資 料 庫 同 時 彙 整 前 期 研 究 成 果 之 乾 式 建 材 逸 散 數 據 ， 使 資 料 庫 內 容 更 臻 完 備 ， 更 貼 近 使 用 現 況 。第一節
建材逸散資料庫相關研究
國 際 標 準 組 織 ISO 16814 標準在「建築材料逸散」的管制項目 是 透 過「 建 立 建 材 逸 散 資 料 庫 」及「 建 立 數 值 模 擬 推 估 軟 體 」方 式 ， 設 計 降 低 室 內 空 氣 中 揮 發 性 有 機 化 合 物 及 毒 性 之 污 染 物 濃 度 ， 維 持 室 內 空 氣 品 質 。 根 據 國 內 外 之 逸 散 資 料 庫 相 關 研 究 ， 作 為 本 研 究 建 置 濕 式 建 材 資 料 庫 之 比 對 。一 、 Database system, AFoDAS/AVODAS, on indoor air organic
compounds in Japan 此 資 料 庫 包 含 了 管 理 室 內 有 機 物 質 濃 度 及 建 築 環 境 狀 況 的 六 個 子 資 料 庫 。 資 料 庫 可 允 許 使 用 者 1.輸入其監視結果；2.瀏覽、搜 尋 標 準 的 單 一 或 複 合 式 的 參 數，如 建 築 類 別、通 風 系 統 及 環 境 類 別； 3.評估各種建築及環境條件所影響有機化合物的濃度。 圖2-1 AFoDAS/AVODAS 資料庫示意圖
為 了 符 合 此 資 料 庫 的 目 的，系 統 須 包 含 三 項 功 能:1.收集國內所 有 的 研 究 資 料 ；2.自 動 修 改 和 保 存 所 收 集 的 資 料 ； 3.提 供 各 類 使 用 者 最 新 的 室 內 有 機 化 合 物 標 準 。 AFoDAS/ AVODAS 將依其相關的資料分為六個子資料庫，詳圖 2-1，此分類方法可收集不同類別之研究也可擴展其它種資料庫，例 如:水源、逸散與健康影響的資料庫。 所 有 子 資 料 庫 最 後 均 分 割 為 兩 種 資 訊 區 ， 詳 圖 2-2； 一 般 資 訊 塊 包 含 1.使用者所負責更新的資料庫中任一有效性數據；2.建築及 環 境 條 件 的 主 要 資 料 ；3.採 樣 及 分 析 方 法 的 描 述 。 有 機 化 合 物 資 訊 區 包 含 1. 9 種醛類（AFoDAS）和 18 種揮發性有機化合物（AVODAS） 之 濃 度 ；2.採 樣 天 數 ； 3.採 樣 地 點 。 兩 資 訊 區 塊 均 設 有 保 護 非 公 開 資 料 ， 一 般 資 訊 區 只 有 在 查 詢 時 提 供 資 料 庫 服 務 ， 使 用 者 無 法 直 接 存 取 。
第二章 建材逸散模擬軟體相關研究 二 、 內 政 部 建 築 研 究 所 塗 料 類 建 材 有 機 逸 散 物 資 料 庫 之 建 立 內 政 部 建 築 研 究 所 建 立 之 我 國 建 材 分 類 資 訊 系 統，擬 定 一 建 材 VOCs 逸 散 檢 索 總 表 。 總 表 與 各 建 材 次 表 之 分 類 ， 建 立 受 測 建 材 之 編 碼 系 統 。 編 碼 方 式 為 ： 材 料 大 類 代 碼-建 材 內 容 次 碼 -材 料 細 項 次 碼-該 廠 該 品 代 碼 -受 測 日 期 。 各 建 材 分 類 與 細 項 展 開 得 依 檢 測 範 圍 之 延 展 加 以 擴 增 ， 詳 表 2-1、2-2。 表2-1 建材VOCs 逸散檢索總表 資 料 來 源 ： 內 政 部 建 築 研 究 所 ，2002 表2-2 建材逸散檢索次表(塗料) 資 料 來 源 ： 內 政 部 建 築 研 究 所 ，2002 建 材 VOCs 檢索架構主要可分為：1.建材基本資料、2.測試環 境 條 件、3.VOCs 指 標 污 染 物、4.材料條件資料及 5.測試結果，共五 大 項 ， 詳 表 2-3。
第二章 建材逸散模擬軟體相關研究 本 年 度 研 究 建 置 建 材 逸 散 資 料 庫 資 料 表 可 分 為 乾 式 建 材 與 濕 式 建 材 兩 大 項 ， 後 續 乾 式 建 材 部 分 編 列 為 ： 木 質 板 類 、 牆 壁 類 、 地 板 類 及 天 花 板 ； 濕 式 建 材 又 可 分 為 ： 塗 料 類 、 接 著 劑 及 填 縫 劑 類 。 建 材 檢 索 架 構 可 依 據 內 政 部 建 研 所 ， 塗 料 類 建 材 有 機 逸 散 物 資 料 庫 之 分 類 ， 包 括 建 材 之 性 能 、 性 質 ， 以 及 條 件 設 定 ， 如 環 境 模 擬 條 件 設 定 之 溫 度 、 濕 度 、 風 速 以 及 換 氣 率 等 ， 並 加 以 列 舉 出 所 含 之 其 指 標 污 染 物 ， 以 讓 大 眾 瞭 解 其 建 材 所 含 之 相 關 人 體 健 康 危 害 因 子 。
第二節
濕式建材相關文獻回顧
室 內 空 氣 中 主 要 污 染 源 之 一 為 建 材 中 所 逸 散 出 之 揮 發 性 有 機 化 合 物。根 據(Brown S.K.，1994)研究指出室內空氣中揮發性有機化 合 物(TVOC)主 要 來 源 為 新 建 建 築 物 中 之 濕 式 建 材 (塗 料 、 接 著 劑 及 填 縫 劑) ； 根 據 台 灣 省 塗 料 公 會 統 計 ， 塗 料 的 製 造 及 塗 裝 過 程 中 TVOC 排放量顯然居於所有建材中的首位，對室內施工人員及使用 人 員 的 健 康 造 成 危 害 ， 故 本 年 度 研 究 針 對 常 見 之 塗 裝 行 為 所 使 用 之 塗 料 類 建 材 作 為 試 驗 對 象 。 本 研 究 藉 此 瞭 解 建 材 分 類 狀 況 ， 以 作 為 後 續 建 置 濕 式 建 材 資 料 庫 之 參 考 依 據 。 一 、 依 污 染 源 分 類 室 內 空 氣 中 之 污 染 源 可 分 為 ， 濕 性 ： 建 築 材 料 、 表 面 塗 裝 與 油 漆 及 建 材 相 關 用 品 ， 以 及 乾 性 ： 原 料 及 家 具 共 四 大 類 ， 詳 表 2-4。 表2-4 室內揮發性物質來源分類表(US.EPA/600/F-95/005) 資 料 來 源 ： 陳 振 誠 ，2004第二章 建材逸散模擬軟體相關研究 表2-5 建築塗料的種類及特性 資 料 來 源 ： 張 志 成 ，1999 二 、 依 塗 料 性 質 分 類 主 要 將 塗 料 依 其 性 質 分 為 溶 劑 型 與 水 溶 性 兩 種 塗 料，並 依 我 國 市 場 常 用 程 度 與 化 合 物 含 量 等 選 定 具 代 表 性 之 本 土 塗 料 ， 於 每 種 選 定 兩 像 塗 料 樣 本 ， 詳 表 2-6。 表2-6 塗料逸散定量測試試驗參數組合表 資 料 來 源 ： 陳 逸 青 ，2003
三 、 行 政 院 勞 工 委 員 會 勞 工 安 全 衛 生 研 究 所 塗 料 分 類 方 式
油 漆 依 其 性 質 和 用 途 有 不 同 之 特 性，其 中 有 關 建 築 工 程 所 用 之 油 漆 種 類 和 性 質 分 類 如 下 ：
1. 調和漆(ready - mixed paint)：
使 用 長 油 性 樹 脂 顏 料 、 乾 燥 劑 和 溶 劑 調 配 製 造 而 成 ， 適 用 於 室 內 外 一 般 木 料 、 鐵 製 品 之 面 漆 。 2. 乳膠漆(emulsion paint)： 由 水 溶 性 聚 乙 烯 醇 及 壓 克 力 樹 脂 ， 配 以 耐 候 性 顏 料 製 造 而 成 ， 俗 稱 塑 膠 漆 或 PVC 漆。以清水為溶劑，適用於建築物之內外水 泥 牆 、 合 板 等 表 面 裝 飾 。 3. 水泥漆(cement motar)： 由 耐 候 、 耐 水 性 之 丙 乙 烯 共 聚 合 樹 脂 為 主 體 ， 配 合 特 殊 合 成 樹 脂 及 耐 候 耐 鹼 顏 料 製 造 而 成 ， 有 水 性 及 油 性 兩 種 ， 適 用 於 一 般 建 築 物 內 外 水 泥 牆 面 石 膏 泥 灰 等 的 維 護 及 裝 飾 之 用 。 4. 磁漆(alkyd enamel)： 以 清 漆 為 媒 液 加 入 各 種 著 色 粉 製 造 而 成 ， 刷 塗 後 於 大 氣 中 乾 燥 ， 形 成 一 層 平 滑 、 光 亮 、 硬 質 並 具 耐 久 性 的 薄 膜 。 磁 漆 內 的 著 色 粉 具 強 力 的 遮 蔽 力 及 顏 色 ， 其 表 面 亮 度 不 大 僅 具 蛋 殼 光 澤 。 適 用 於 鋼 鐵 、 木 製 品 、 車 輛 等 面 漆 。 5. 凡立水(varnish)： 又 稱 清 漆 或 假 漆 。 因 無 添 加 著 色 粉 ， 故 呈 透 明 無 色 ， 乾 固 後 形 成 一 層 平 滑 光 亮 ， 堅 硬 之 薄 膜 ， 除 可 透 視 底 層 原 材 料 之 質 紋 ，
第二章 建材逸散模擬軟體相關研究
第三節
環境因子與建材揮發性有機化合物逸散之
相關文獻
本 年 度 研 究 於 標 準 狀 態 下(溫 度 25℃ 、 濕 度 50％ RH、 換 氣 率 0.5h-1）僅 針 對 濕 式 建 材 中 之 塗 料 類 進 行 建 材 逸 散 試 驗，其 中 不 同 環 境 因 子 於 建 材 甲 醛 、TVOC 逸散濃度之影響，本研究藉由蒐集相關 文 獻 ， 期 望 透 過 加 權 係 數 進 行 推 估 ， 使 其 推 估 之 逸 散 濃 度 更 貼 近 於 實 際 情 形 。 一 、 溫 度 影 響 部 分 ： 溫 度 的 改 變 對 甲 醛 及 揮 發 性 有 機 物 質 的 逸 散 行 為 有 顯 著 的 影 響 ； 甲 醛 及 VOCs 部分，溫度愈高造成建材之逸散濃度及逸散因子 增 加 ，(林君穎，2004)。以合板而言，當相對濕度為 50%時，溫度 由 15℃上升至 25℃，TVOC 總逸散濃度增加 39.73%；由溫度 25℃ 上 升 至 35℃時，TVOC 總逸散濃度增加 43.13%，詳圖 2-3、2-4。 圖2-3 不同溫度之甲醛逸散濃度變化比較(合板) 資 料 來 源 ： 林 君 穎 ，2004圖2-4 不同溫度之TVOC 逸散濃度變化比較(合板) 資 料 來 源 ： 林 君 穎 ，2004 Godish 及 Rouch 利用小型環控箱研究室內環境條件對於甲醛 逸 散 速 率 影 響 ， 結 果 顯 示 當 室 內 溫 度 增 加 5-6℃ ， 會 導 致 甲 醛 逸 散 速 率 增 加 100﹪(Godishand，Rouch，1986)。 在 溫 度 影 響 方 面，以 PVC 地磚逸散之 phenol 及 2-ethylhexanol 而 言 ， 當 溫 度 分 別 為 23℃ 、 35℃ 、 60℃ ， RH 為 50％ ， 換 氣 率 為 5cm/s 時 ， 其 一 個 月 後 之 phenol 逸 散 濃 度 比 例 為 1 ： 1 ： 3 ， 2-ethylhexanol 逸散濃度比例為 1：1：2（Peder，1998）。 二 、 濕 度 影 響 部 分 ： 溼 度 對 建 材 的 逸 散 行 為 之 影 響 亦 有 顯 著 的 差 異 （Roache ， 1996）。濕度愈高，建材表面的蒸氣壓差愈大，相對的帶走表面的極
第二章 建材逸散模擬軟體相關研究 圖2-5 不同濕度之TVOC 逸散濃度變化比較(合板) 資 料 來 源 ： 林 君 穎 ，2004 溼 度 增 加 30~70 ﹪ 則 會 導 致 甲 醛 逸 散 速 率 增 加 40 ﹪ (Godishand， Rouch, 1986)。 當 相 對 濕 度 增 加 時，空 氣 中 水 氣 和 膠 合 劑 末 端 未 飽 和 官 能 基 反 應 的 機 會 便 提 高 ， 因 此 造 成 在 高 相 對 濕 度 下 ， 甲 醛 逸 散 濃 度 及 逸 散 因 子 均 較 低 相 對 濕 度 狀 況 下 高 上 30%左右，(陳震宇，2001)。 Virgil 於 1985 年 針 對 一 棟 辦 公 大 樓 偵 測 甲 醛 濃 度 ， 結 果 發 現 夏 天 的 甲 醛 濃 度 值 為 冬 天 的 2 倍（Virgil，1985），Matthews 更在研 究 中 發 現，夏 天（ 溫 度 32℃、相對濕度 80％）之甲醛濃度值為冬天 （ 溫 度 18℃、相對濕度 20％）的 8 倍（Matthews，1986）。 在 相 對 濕 度 80%下 之 甲 醛 逸 散 濃 度 為 相 對 濕 度 30%之 1 倍
(Godish T.,et al,1986)。 三 、 換 氣 率 影 響 部 分 ： 由 於 高 換 氣 率 代 表 在 測 試 箱 中 具 有 較 高 的 流 速，以 致 於 在 樣 品 表 面 不 易 累 積 過 高 的 游 離 甲 醛 ， 相 較 之 下 ， 低 換 氣 率 時 累 積 在 樣 品 表 面 的 甲 醛 濃 度 便 較 高 ， 因 此 逸 散 因 子 便 受 到 濃 度 差 的 影 響 ， 在 高 換 氣 率 狀 況 下，逸 散 因 子 提 高 了 30-40%。而在逸散濃度方面，則 由 於 高 流 量 的 緣 故 ， 造 成 游 離 甲 醛 逸 散 濃 度 的 稀 釋 。 當 換 氣 率 增 加 一
倍 時 ， 逸 散 濃 度 因 而 下 降 30%，(陳震宇，2001)。 排 放 濃 度 與 相 對 濕 度 大 小 無 關，而 相 對 濕 度 與 排 放 速 率 呈 線 性 反 比 ， 而 在 低 相 對 濕 度 時 ， 增 加 換 氣 率 將 會 使 得 排 放 速 率 快 速 的 增 加 ， 高 相 對 濕 度 時 ， 則 增 加 換 氣 率 ， 排 放 速 率 則 會 變 得 較 為 緩 慢 增 加 ， 也 是 就 是 說 ， 高 相 對 濕 度 會 抵 銷 提 高 換 氣 率 所 帶 來 的 排 放 速 率 增 加 的 效 應 ，(James，1988)。 在 清 漆 建 材 上 ， 提 高 換 氣 率 有 顯 著 移 除 有 機 物 質 效 果 ， 提 升 至 提 升 至 1.0ACH 可 增 加 43.6%移除效率、提升至 1.5ACH 可 增 加 76% 移 除 效 率；在 合 板 建 材 上，提 升 至 1.0ACH 可 增 加 55.1%移 除 效 率 、 提 升 至 1.5ACH 可 增 加 60%移除效率，提高換氣率在高濃度逸散建 材 上 ， 移 除 效 果 顯 著 ，(陳振誠，2004)。
第二章 建材逸散模擬軟體相關研究
第四節
建材逸散模擬軟體架構
本 年 度 研 究 僅 針 對 濕 式 建 材 中 之 塗 料 類 進 行 建 材 逸 散 試 驗 ， 並 彙 整 前 期 測 試 之 乾 式 建 材 可 用 數 據 ， 進 行 逸 散 資 料 庫 之 建 置 ， 預 期 未 來 加 入 現 有 健 康 綠 建 材 資 料 ， 使 建 材 逸 散 資 料 庫 更 臻 完 善 。 由 建 材 逸 散 資 料 庫 建 立 適 用 我 國 本 土 氣 候 及 符 合 室 內 裝 修 建 材 使 用 現 況 之 建 材 逸 散 模 擬 軟 體 ， 未 來 可 由 此 軟 體 中 之 建 材 逸 散 資 料 庫 查 詢 欲 使 用 建 材 之 逸 散 資 料，估 算 各 種 設 計 方 案 的 甲 醛 及 TVOC 濃度，讓 「 設 計 者 」 透 過 建 材 逸 散 資 料 庫 及 建 材 逸 散 模 擬 軟 體 ， 確 實 掌 握 室 內 裝 修 後 室 內 使 用 人 員 健 康 風 險 及 室 內 空 氣 品 質 狀 況 。 本 年 度 所 建 置 之 建 材 逸 散 模 擬 軟 體 （ 網 頁 測 試 版 ） 主 架 構 可 分 為 1.教育宣導 2.一般使用者模式 3.專業者模式 4.管理者模式 5.操作 說 明 ， 本 年 度 網 頁 測 試 版 已 初 步 完 成 「 教 育 宣 導 」、「 一 般 使 用 者 模 式 」、「 管 理 者 模 式 」、「 操 作 說 明 」 等 部 分。 圖2-6 建材逸散模擬軟體網頁測試版首頁介面 資 料 來 源 ： 本 研 究 整 理一 、 教 育 宣 導 建 材 逸 散 模 擬 軟 體（ 網 頁 測 試 版 ）「 教 育 宣 導 」部 分，於 使 用 者 進 入 系 統 前 針 對 「 室 內 品 質 對 人 體 之 重 要 性 」、「 如 何 維 持 良 好 室 內 空 氣 品 質 」 及 「 揮 發 性 有 機 化 合 物 與 甲 醛 對 人 體 的 危 害 」 進 行 教 育 宣 導 ， 推 廣 維 持 良 好 室 內 空 氣 品 質 及 使 用 低 逸 散 健 康 綠 使 用 低 逸 散 健 康 綠 建 材 之 重 要 性 。 圖2-7 建材逸散模擬軟體網頁測試版教育宣導介面 資 料 來 源 ： 本 研 究 整 理
第二章 建材逸散模擬軟體相關研究
圖2-8 建材逸散模擬軟體網頁測試版教育宣導介面 資 料 來 源 ： 本 研 究 整 理
圖2-9 建材逸散模擬軟體網頁測試版教育宣導介面 資 料 來 源 ： 本 研 究 整 理
二 、 操 作 說 明 建 材 逸 散 模 擬 軟 體（ 網 頁 測 試 版 ）由 首 頁 進 入，可 選 擇 流 覽「 教 育 宣 導 」 頁 面 或 直 接 點 選 「 進 入 系 統 」 按 鍵 ， 輸 入 使 用 者 帳 戶 及 密 碼 方 可 連 進 建 材 逸 散 模 擬 軟 體 （ 網 頁 測 試 版 ） 模 擬 操 作 介 面。 圖2-10 建材逸散模擬軟體網頁測試版進入系統介面 資 料 來 源 ： 本 研 究 整 理
第二章 建材逸散模擬軟體相關研究 圖2-11 建材逸散模擬軟體網頁測試版登入介面 資 料 來 源 ： 本 研 究 整 理 由 建 材 逸 散 模 擬 軟 體 （ 網 頁 測 試 版 ） 模 擬 操 作 介 面 進 入 為 「 一 般 使 用 者 模 式 」，後 續 可 選 擇「 專 業 者 模 式 」、「 管 理 者 模 式 」、「 操 作 說 明 」 等 項 目 進 行 使 用。本年度已完成「一般使用者模式」、「管理 者 模 式 」、「 操 作 說 明 」 等 功 能 選 項 。 「 一 般 使 用 者 模 式 」 依 操 作 步 驟 可 分 三 階 段 ， 第 一 階 段 為 裝 修 建 材 選 擇 ， 第 二 階 段 為 輸 入 裝 修 空 間 體 積 ， 第 三 階 段 為 待 模 擬 空 間 環 境 設 定。
第一階段 第二階段 第三階段 圖2-12 建材逸散模擬軟體網頁測試版模擬介面 資 料 來 源 ： 本 研 究 整 理 使 用 者 點 選 「 一 般 使 用 者 模 式 」 進 入 模 擬 軟 體 後 ， 可 分 別 依 裝 修 部 位 的 不 同 （ 天 花 板 、 牆 壁 、 地 板 ） 分 別 選 擇 裝 修 使 用 建 材 ， 選 擇 完 畢 後 輸 入 所 選 用 建 材 之 面 積 大 小 ， 完 成 各 部 位 裝 修 建 材 種 類 選 擇 與 面 積 輸 入 後 ， 系 統 會 自 動 加 總 各 施 作 部 位 建 材 施 作 總 面 積。
第二章 建材逸散模擬軟體相關研究
圖2-13 選擇裝修建材 資 料 來 源 ： 本 研 究 整 理
圖2-14 完成建材點選 資 料 來 源 ： 本 研 究 整 理
完 成 裝 修 建 材 選 擇 後 ， 進 行 第 二 階 段 輸 入 裝 修 空 間 體 積 ， 輸 入 完 畢 後 ， 系 統 會 自 動 換 算 裝 修 空 間 建 材 負 荷 率 ， 接 著 進 入 第 三 階 段 待 模 擬 空 間 環 境 設 定 ； 使 用 者 可 選 擇 待 模 擬 知 裝 修 空 間 於 不 同 溫 度 條 件 ， 接 著 選 擇 欲 模 擬 之 時 間 （ 本 年 度 軟 體 提 供 完 工 後 第 1 小時至 第 48 小時之選項供使用者選擇），點選完畢後點擊「執行模擬」按 鍵 ， 系 統 即 可 自 行 運 算 ， 使 用 者 可 得 知 甲 醛 逸 散 濃 度 、TVOC 逸散 濃 度 、 甲 醛 致 癌 風 險 及 入 住 安 全 時 間 建 議 ， 若 運 算 結 果 為 具 有 危 害 性 之 數 值 ， 介 面 字 體 會 以 紅 色 字 體 作 為 警 示 標 示。
第二章 建材逸散模擬軟體相關研究
圖2-17 輸入完畢之畫面 資 料 來 源 ： 本 研 究 整 理
圖2-18 運算結果畫面 資 料 來 源 ： 本 研 究 整 理
第三章 小尺寸建材逸散直讀量測系統
第三章 小尺寸建材逸散直讀量測系統
第一節
建立濕式建材揮發性有機化合物標準試驗程序
本 研 究 之 小 尺 寸 建 材 逸 散 直 讀 量 測 系 統，主 要 依 據 國 際 標 準 組 織（ISO）、日本工業規格協會（JIS）、美國材料試驗協會（ASTM） 及 內 政 部 建 研 所 健 康 綠 建 材 試 驗 方 法 所 規 範 之 「 環 境 控 制 箱 逸 散 測 試 法 」， 其 精 神 主 要 是 將 小 尺 寸 建 材 樣 品 藉 由 小 型 環 境 試 驗 室 （Small-Scale Chamber）對室內產品與材料之有機物逸散情形進行 檢 測 評 估。經 由「 小 尺 寸 建 材 逸 散 直 讀 量 測 系 統 」(以下簡稱小尺寸 直 讀 量 測 系 統)與內政部建築研究所建立之「小尺寸建材逸散模擬實 驗 系 統 」(以下簡稱 ABRI 小尺寸實驗系統 )比較，發現小尺寸建材 逸 散 直 讀 量 測 系 統 可 即 時 判 讀 量 測 數 據 ， 省 去 後 端 採 樣 分 析 之 流 程 ， 減 少 耗 材 消 耗 量 ， 符 合 節 能 減 碳 政 策 ， 並 可 快 速 累 積 大 量 建 材 逸 散 數 據 等 優 勢 ， 詳 表 3-1。 表3-1 小尺寸直讀量測系統與小尺寸實驗系統比較表 差 異 項 目 小 尺 寸 直 讀 量 測 系 統 ABRI 小 尺 寸 實 驗 系 統 試 驗 艙 材 質 試 驗 艙 材 質 低 逸 散 、 低 吸 附 之 磨 光 不 鏽 鋼 或 玻 璃 有 與 化 合 物 接 觸 之 部 分 需 以 不 鏽 鋼 或 玻 璃 試 驗 艙 體 積 20L 225L 試 驗 採 樣 方 法 頂 空 採 樣 法 頂 空 採 樣 法 試 驗 方 法 流 程 之 差 異 測 試 樣 本 放 置 中 央 部 位 中 央 部 位 試 驗 分 析 方 法 之 差 異 甲 醛 直 讀 式 量 測 法 實 驗 室 分 析 法 TVOC 資 料 來 源 ： 本 研 究 整 理 本 研 究 為 延 續 前 期 研 究 計 畫，藉 由 小 尺 寸 建 材 逸 散 直 讀 量 測 系 統 ， 建 置 濕 式 建 材 中 之 塗 料 類 建 材 逸 散 資 料 庫 ， 適 用 於 本 年 度 濕 式 建 材 之 小 尺 寸 逸 散 直 讀 糧 測 系 統 標 準 試 驗 方 法 如 下 ：表3-2 小尺寸建材逸散直讀量測系統VOCS試驗方法與程序 建 材 中 TVOC、 甲 醛 逸 散 試 驗 方 法 內 容 涵 蓋 項 目 01. 試 驗 方 法 02. 適 用 範 圍 03. 干 擾 04. 設 備 05. 採 樣 與 保 存 06. 步 驟 07. 品 質 管 制 08. 儀 器 分 析 09. 精 密 度 與 準 確 度 10. 試 驗 報 告 資 料 來 源 ： 內 政 部 建 築 研 究 所 ，2010 一 、 試 驗 方 法 本 方 法 主 要 用 於 室 內 建 材 中 揮 發 性 有 機 物 質 （Volatile Organic Compounds，VOCs）之逸散評估；利用小型環境控制箱模擬室內環 境 條 件 ， 置 入 欲 測 試 之 建 材 ， 建 材 中 之 甲 醛 、 揮 發 性 有 機 物 質 會 於 環 控 箱 內 慢 慢 逸 散 至 穩 定 狀 態 ， 在 採 樣 端 連 結 直 讀 式 儀 器 ： Formaldemeter htV-M 或 FORMTECTOR XP-308B（甲醛檢測儀）、 COSMOS XG-100V（TVOC 檢測儀），分別進行甲醛、總揮發性有 機 物 質 的 定 量 分 析 。
第三章 小尺寸建材逸散直讀量測系統 (一) 建材所含揮發性有機物質於建材製造完成後慢慢逸散於空氣 中 ， 為 精 準 的 評 估 TVOC 逸散量，須為製造完成或進口至台 灣 一 週 內 之 建 材 樣 本 ， 並 於 兩 天 內 進 行 採 樣 ， 以 避 免 儲 放 過 程 中 因 有 機 物 質 逸 散 或 受 其 他 污 染 源 污 染 而 產 生 誤 差 。 (二) 建材樣品於採樣及運送過程中，須避免接觸其他有機物質污 染 源 ， 而 使 建 材 對 特 定 有 機 物 質 產 生 吸 附 或 脫 附 之 現 象 ， 對 於 分 析 結 果 產 生 干 擾 ， 因 此 建 材 在 未 開 啟 狀 態 下 ， 使 用 石 蠟 膜 密 封 ， 並 置 入 4 ℃密閉空間下保存及運送至實驗室。 (三) 分析進行前須使用脫脂棉花、丙酮、高溫去離子水清洗環控 箱 內 部 並 使 用 脫 脂 棉 花 擦 式 乾 燥 ， 以 避 免 環 控 箱 內 部 殘 留 之 有 機 物 質 對 樣 品 分 析 結 果 產 生 干 擾 。 (四) 實驗分析過程中，每次試驗完成一件建材樣本後，須利用潔 淨 空 氣 以 三 倍 環 控 箱 內 部 體 積 進 行 置 換 ， 並 於 試 驗 前 須 將 鍍 鋅 鋼 板 基 座 置 入 環 控 箱 做 空 白 試 驗 ， 以 避 免 上 次 分 析 過 程 中 之 有 機 物 質 殘 留 於 環 控 箱 內 或 殘 留 於 不 銹 鋼 板 上 ； 分 析 系 統 管 線 應 避 免 使 用 橡 膠 等 材 質 成 份 的 元 件 ， 以 避 免 對 於 欲 分 析 之 有 機 物 質 產 生 吸 附 而 致 干 擾 。 (五) 零級空氣所含之有機物質濃度，甲醛濃度不可超過 12μg/m³ 總 揮 發 性 有 機 物 質(TVOC)濃度則不可超 過 10μg/m³。 (六) 直讀式儀器干擾：Formaldemeter htV-M（甲醛檢測儀）檢測 時 易 受 酚 干 擾 ， 因 此 每 次 量 測 前 需 置 換 酚 過 濾 器 。
四 、 設 備 (一) 外氣清淨系統 1. 系統說明：主要提供實驗系統外氣之引入及潔淨作用，透過 進 氣 泵 浦 、 空 調 系 統 及 過 濾 系 統 處 理 ， 供 給 環 控 箱 穩 定 及 潔 淨 之 外 氣 來 源 。 以 進 氣 泵 浦 抽 取 經 過 除 濕 器 與 活 性 碳 過 濾 的 環 境 空 氣 ， 製 造 零 級 氣 體 送 進 環 控 箱 。 潔 淨 空 氣 所 含 之 有 機 物 質 濃 度 ， 總 揮 發 性 有 機 物 質(TVOC)濃度不可超過 10μg/m ³， 而 甲 醛 濃 度 則 不 可 超 過 12μg/m³。 2. 設備儀器：包括空調潔淨系統、濾毒罐進氣過濾裝置、碳氫 化 合 物 吸 附 管 等 設 備 。 3. 控制項目：外氣潔淨度。 圖3-1 進氣幫浦 圖3-2 濾毒罐進氣過濾裝置
第三章 小尺寸建材逸散直讀量測系統 2. 設 備 儀 器：包 括 空 調 冷 卻 除 濕、除 濕 裝 置、加 濕 器、加 熱 帶 、 保 溫 毯 等 。 3. 控制項目：控制系統氣流之溫度（本試驗設定 25℃）、相對溼 度 （ 本 試 驗 設 定 RH 50%）。 圖3-5 溫控系統與保溫設備 圖3-6 濕度控制裝置 資 料 來 源 ： 本 研 究 整 理 (三) 流量控制裝置 1. 系統說明：主要提供外氣之流量控制，透過流量控制閥控制 進 氣 量，並 傳 送 至 環 空 箱 底 部，以 供 給 艙 內 穩 定 之 進 氣 路 徑 ， 控 制 試 驗 所 需 之 換 氣 率 。 2. 設備儀器：進氣泵浦、浮子流量計、流量控制閥、SKC 抽氣 泵 浦 等 。 3. 控制項目：控制系統之氣流風量，控制進風量及排風量等。 圖3-7 進排氣裝置 圖3-8 流量控制閥 資 料 來 源 ： 本 研 究 整 理 (四) 環控箱試驗系統 1. 系統說明：環控箱構造符合 JIS A1901 規定，並能夠控制溫 度、濕 度、風 速 及 換 氣 率 等 環 境 變 因，內 部 為 氣 密 之 20 公升
不 鏽 鋼 環 控 箱 模 擬 建 築 單 室 空 間 ， 具 有 非 吸 附 性 、 化 學 惰 性 和 拋 光 的 內 部 表 面 之 條 件 ， 為 避 免 使 用 接 著 劑 ， 接 縫 部 分 採 用 壓 合 的 方 式 ， 並 具 有 氣 密 性 佳 且 非 吸 附 性 之 艙 蓋 ； 以 及 具 有 溫 濕 度 之 監 測 器 ， 溫 濕 度 控 制 準 確 度 分 別 達 到 ±0.5℃ 、 ± 5%RH，以作為建材揮發性物質逸散模擬用途，監測揮發性物 質 之 逸 散 變 化 。 2. 設備儀器：溫濕度量測器、不鏽鋼環控箱、加熱保溫帶。 3. 控 制 項 目 ： 透 過 恆 溫 恆 濕 與 流 量 控 制 系 統 ， 控 制 環 控 箱 內 部 溫 度 、 濕 度 及 風 速 ， 以 達 成 環 控 箱 內 穩 定 溫 度 、 濕 度 及 均 勻 混 合 氣 體 之 作 用 。 圖3-9 20L 不鏽鋼環控箱 圖3-10 艙體內部氣體混合裝置 資 料 來 源 ： 本 研 究 整 理 (五) 採樣分析系統 1. 系 統 說 明 ： 透 過 箱 頂 採 樣 點 ， 連 接 鐵 氟 龍 管 線 對 箱 內 氣 體 作 採 集 動 作 ， 送 至 氣 體 混 合 瓶 後 連 接 針 對 TVOC 與甲醛之直讀
第三章 小尺寸建材逸散直讀量測系統 圖3-11 採樣分析系統 圖3-12 Formaldemeter htV-M、COSMOS XG-100V、FORMTECTOR XP-308B 資 料 來 源 ： 本 研 究 整 理 五 、 採 樣 與 保 存 (一) 採樣前準備：採樣所使用之石蠟膜(Parafilm)、採樣箱等。 (二) 建 材 樣 品 收 集 ： 取 得 試 驗 用 塗 料 建 材 樣 本 需 為 製 造 完 成 或 進 口 至 台 灣 一 週 內，進 行 採 樣，建 材 在 未 開 啟 狀 態 置 入 4℃下予 以 保 存 ， 並 於 兩 日 內 進 行 分 析 。 (三) 建 材 樣 品 保 存 及 運 送 ： 建 材 樣 品 於 採 樣 箱 中 保 存 ， 溫 度 控 制 於 4℃下進行運送，過程不得開啟避免碰撞，送至實驗室後存 入 4℃冰箱保存，並於試驗前 4 小時取出退冰，於建材正式試 驗 前，如 有 沈 澱 之 現 象，須 均 勻 攪 拌 後 再 進 行 建 材 逸 散 試 驗 。 (四) 清 洗 環 控 箱 ： 建 材 試 驗 前 須 使 用 脫 脂 棉 花 、 丙 酮 、 高 溫 去 離 子 水 清 洗 環 控 箱 內 部 並 使 用 脫 脂 棉 花 擦 式 乾 燥 ， 以 避 免 環 控 箱 內 部 殘 留 之 有 機 物 質 對 於 樣 品 分 析 結 果 產 生 干 擾 。 (五) 試 驗 分 析 過 程 中 ， 每 次 試 驗 完 成 一 件 建 材 樣 本 後 ， 須 利 用 潔 淨 空 氣 以 三 倍 環 控 箱 內 部 體 積 進 行 置 換 ， 並 於 試 驗 前 須 將 鍍 鋅 鋼 板 基 座 置 入 環 控 箱 做 空 白 試 驗 ， 以 避 免 上 次 分 析 過 程 中 之 有 機 物 質 殘 留 於 環 控 箱 內 或 殘 留 於 不 銹 鋼 板 上 ； 分 析 系 統 管 線 應 避 免 使 用 橡 膠 等 材 質 成 份 的 元 件 ， 以 避 免 對 於 欲 分 析 之 有 機 物 質 產 生 吸 附 而 致 干 擾 。 (六) 潔 淨 空 氣 所 含 之 有 機 物 質 濃 度 ， 總 揮 發 性 有 機 物 質 濃 度 不 可 超 過 10μg/m³，而甲醛濃度則不可超過 12μg/m³。
圖3-13 樣本攪拌使之均勻 圖3-14 取出樣本用量
圖3-15 將塗料置於鍍鋅鋼板 圖3-16 刮刀塗抹塗料
第三章 小尺寸建材逸散直讀量測系統 六 、 步 驟 將 待 測 之 建 材 放 置 於 環 境 控 制 箱 內，並 將 環 控 箱 密 閉 避 免 氣 體 洩 漏 。 而 依 據 試 驗 條 件 及 參 數 不 同 ， 設 計 0.5、1.0、1.5、2.0 ACH 等 不 同 之 進 氣 量 及 出 氣 量 ， 引 入 氣 體 至 環 控 箱 內 ， 與 環 控 箱 內 之 氣 體 均 勻 混 合 後 ， 由 環 控 箱 內 排 出 。 氣 體 由 環 控 箱 排 出 後 ， 直 讀 式 儀 器 對 環 控 箱 排 出 之 氣 體 進 行 濃 度 分 析 ， 紀 錄 污 染 物 之 濃 度 及 試 驗 結 果 。 而 排 出 之 多 於 之 氣 體 由 SKC 泵浦 進行 排放 。 七 、 品 質 管 制 (一) 使用本試驗方法的環控箱須於分析前進行空白試驗。 (二) 直讀式檢測儀器，必須進行原廠校正，才能進行量測分析。 (三) 每 次 分 析 完 成 後 ， 須 用 潔 淨 空 氣 以 三 倍 環 控 箱 內 部 體 積 進 行 置 換 ， 並 於 試 驗 前 須 將 鍍 鋅 鋼 板 基 座 置 入 環 控 箱 做 空 白 試 驗 ， 以 避 免 上 次 分 析 過 程 中 之 有 機 物 質 殘 留 於 環 控 箱 內 或 殘 留 於 管 線 中 。 (四) 實 驗 室 須 保 持 執 行 記 錄 來 確 認 數 據 品 質 ， 隨 後 查 核 工 作 必 須 與 已 建 立 之 執 行 標 準 配 合 ， 以 決 定 試 驗 結 果 是 否 在 方 法 所 要 求 的 精 密 度 及 準 確 度 範 圍 之 內 。 八 、 儀 器 分 析 (一) Formaldemeter htV-M（甲醛檢測儀）：使 用電化學感測原理之 儀 器 ， 感 測 原 理 是 將 兩 個 反 應 電 極-工作電極和對電極以及一 個 參 比 電 極 放 置 在 特 定 電 解 液 中 ， 然 後 在 反 應 電 極 之 間 加 上 足 夠 的 電 壓 ， 使 透 過 塗 有 重 金 屬 催 化 劑 薄 膜 的 待 測 氣 體 進 行 氧 化 還 原 反 應 ， 再 通 過 儀 器 中 的 電 路 系 統 測 量 氣 體 電 解 時 産 生 的 電 流 ， 然 後 由 其 中 的 微 處 理 器 計 算 出 氣 體 的 濃 度 。 (二) FORMTECTOR XP-308B（ 甲 醛 檢 測 儀 ）： 使 用 定 電 位 電 解 式 之 偵 測 原 理 ， 為 自 動 吸 引 式 之 採 樣 方 式 ， 偵 測 範 圍
0.01ppm-0.30ppm， 最 大 範 圍 0.31ppm-3.00ppm。 (三) COSMOS XG-100V（VOC 檢 測 儀 ）：使用超高感度半導體式 感 知 器 ， 非 燃 燒 式 偵 測 器 、UV 偵 測 器 ， BTEX 偵 測 極 限 達 1ppb、甲烷 100ppb。 (四) ESCORT ilog（ 溫 濕 度 計 ）： 測 定 範 圍 -40℃~+70℃ ； 解 析 度 0.1℃、誤差±0.3°C。 表3-3 儀器分析性能說明 量 測 儀 器 COSMOS XG-100V VOC 檢 測 儀 FORMTECTOR XP-308B 甲 醛 檢 測 儀 Formaldemeter htV-M 甲 醛 檢 測 儀 檢 測 項 目 甲 苯、乙 苯、對 二 甲 苯 、 間 二 甲 苯 、 鄰 二 甲 苯 、 苯 乙 烯 甲 醛 甲 醛 測 定 範 圍 檢 測 範 圍 解 析 度 檢 測 範 圍 解 析 度 檢 測 範 圍 解 析 度 0μg/m³-4μg/m³ 1ppb 0.01mg/m³-0.38mg/m³ 0.01 mg/m³ 0-10 pm 0.01ppm 0μg/m³- 3700μg/m³ 1000ppb 0-20ppm 0.01p 0-30 ppm 0.01ppm 解 析 度 4μg/m³ 0.01ppm 0.01ppm 採 樣 流 速 10c.c/m n 30c.c/min 65c.c/min 資 料 來 源 ： 本 研 究 整 理 九 、 精 密 度 與 準 確 度
第三章 小尺寸建材逸散直讀量測系統 (一) 試驗實驗室 1. 實驗室的名稱 2. 負責人姓名 3. 操作方法及相關設備的描述（試驗環控箱、清靜空氣系統、 環 境 控 制 、 採 樣 及 分 析 之 儀 器 設 備 、 相 關 規 範 及 校 正 報 告 ） (二) 樣本之描述 1. 樣式名稱（品牌名稱） 2. 樣本採樣依據 3. 樣本其他相關資料（製造日期、送抵實驗室之時間） (三) 試驗樣本前置作業 1. 打開封裝之時間、日期 2. 準備方法 (四) 試驗條件和過程 1. 試驗艙環境條件（溫度、相對濕度、換氣率） 2. 試驗樣本面積和負荷率（於環控箱內持續之採樣時間） (五) 數據分析 1. 以敘述之方式描述從試驗環控箱中量測到之濃度。 (六) 試驗結果 1. 每個試驗樣本之特定逸散濃度。 (七) 品質保證和品質控制 1. 指標性化合物的環控箱內背景濃度值 試 驗 環 境 各 項 因 子 之 定 量 （ 溫 度 、 相 對 濕 度 、 換 氣 率 ）
本 年 度 研 究 之 濕 式 建 材 揮 發 性 有 機 化 合 物 標 準 試 驗 步 驟 如 下 ： 一 、 建 材 採 樣 保 存 試 驗 樣 本 的 塗 佈 量 及 塗 佈 面 積 依 據 塗 料 包 裝 上 之 建 議 使 用 量 而 定 ， 取 得 試 驗 用 塗 料 建 材 樣 本 需 為 製 造 完 成 或 進 口 至 台 灣 一 週 內 ， 進 行 採 樣 ， 建 材 在 未 開 啟 狀 態 置 入4℃ 下 予 以 保 存 ， 並 於 兩 日 內 進 行 分 析 。 二 、 試 驗 條 件 設 定 詳 表3-1小尺寸建材逸散直讀量測系統試驗內容設定。 三 、 試 驗 系 統 品 質 控 制 於 試 驗 前 針 對 直 讀 式 儀 器、進 排 氣 流 量、溫 濕 度 性 能 進 行 調 校 。 四 、 環 控 箱 性 能 測 試 設 定 環 控 箱 溫 度25℃、濕度50％、換氣率0.5ACH，進行48小時 測 試 ， 平 均 相 對 誤 差 需 小 於15％。 五 、 環 控 箱 空 白 測 試 環 控 箱 需 使 用 脫 脂 棉 花、丙 酮、高 溫 去 離 子 水 清 洗 環 控 箱 內 部 並 使 用 脫 脂 棉 花 擦 式 乾 燥，以 避 免 環 控 箱 內 部 殘 留 之 有 機 物 質 對 於 樣 品 分 析 結 果 產 生 干 擾；每 次 試 驗 完 成 後，須 利 用 潔 淨 空 氣 以 三 倍 環 控 箱 內 部 體 積 進 行 置 換，並 於 試 驗 前 須 將 鍍 鋅 鋼 板 基 座 置 入 環 控 箱 做 空 白 試 驗，以 避 免 上 次 分 析 過 程 中 之 有 機 物 質 殘 留 於 環 控 箱 內 或 殘 留 於 不 銹 鋼 板 上。環 控 箱 背 景 濃 度，甲 醛 濃 度 須 低 於
第三章 建材逸散模擬軟體相關研究
七 、 建 材 揮 發 性 有 機 物 質 量 測
系 統 連 結 直 讀 式 儀 器 進 行 甲 醛 、 總 揮 發 性 有 機 物 質(TVOC)進 行
48小時試驗分析。 八 、 數 據 輸 出 分 析
量 測 數 據 由COSMOS XG-100V(TVOC 檢 測 儀 ) 、 Formaldemeter
htV-M或 FORMTECTOR XP-308B (甲 醛 檢 測 儀 )直 讀 式 儀 器 傳 送 輸 出 ， 進 行 數 據 計 算 定 量 分 析 與 試 驗 報 告 製 作 。
圖3-21 濕式建材揮發性有機化合物標準試驗程序 資 料 來 源 ： 本 研 究 整 理
第二節
小尺寸建材逸散直讀量測系統性能測試
一 、 環 控 箱 溫 、 濕 度 及 換 氣 率 控 制 小 尺 寸 環 控 箱 為 模 擬 室 內 裝 修 行 為 與 建 材 逸 散 環 境 之 設 備，因 此 於 其 物 理 環 境 需 要 求 控 制 穩 定 度 ， 以 確 保 建 材 在 設 定 之 穩 態 環 境 條 件 下 逸 散 狀 況 。 本 研 究 於 試 驗 進 行 前 先 設 定 環 控 箱 之 環 境 參 數 ， 進 行 連 續 24 小時測試，其設定標準狀態為 25℃、RH 50％及 0.5h-1 （166 mL）， 記 錄 其 運 轉 期 間 之 溫 濕 度 及 換 氣 率 穩 定 度 ； 確 定 其 穩 定 度 可 控 制 於 標 準 偏 差 值 於 15% 以 內 ， 方 可 進 行 建 材 之 甲 醛 及 TVOC 逸 散 試 驗 。 (一) 溫度穩定度測試：在溫度變化上皆符合於 25℃ ±0.5℃之限制 範 圍，平 均 溫 度 為 25.1℃，變 異 係 數 為 0.4%，未 超 出 15％ ， 於 容 許 誤 差 範 圍 內 ， 如 圖 2-26。 (二) 相對濕度穩定度測試：相對濕度符合 RH 50％ ±5%之限制範 圍，平 均 濕 度 為 51.2％，，變 異 係 數 為 1.41%，未 超 出 15％ ， 於 容 許 誤 差 範 圍 內 ， 如 圖 2-27。 (三) 換 氣 率 穩 定 度 測 試 ： 換 氣 率 變 化 皆 合 於 0.5h-1±5%之 限 制 範 圍，平 均 換 氣 率 為 161.6 mL，變 異 係 數 為 1%，未 超 出 15％ ， 於 容 許 誤 差 範 圍 內 ， 如 圖 2-28。第三章 建材逸散模擬軟體相關研究
圖3-23 濕度穩定度測試 資 料 來 源 ： 本 研 究 整 理
圖3-24 換氣率穩定度測試 資 料 來 源 ： 本 研 究 整 理
二 、 系 統 準 確 度 測 試 執 行 試 驗 分 析 時 ， 注 入 校 正 標 準 品 用 以 評 估 分 析 系 統 之 準 確 度，確 認 系 統 是 否 正 常 運 作。本 研 究 主 要 針 對 甲 醛 與 TVOC 進行定 性 定 量 分 析，在 甲 醛 準 確 度 測 試 部 分，於 系 統 設 定 溫 度 之 25℃狀態 下 注 入 甲 醛 標 準 氣 體 ， 其 濃 度 為 2.91ppm，進行七次重複量測，觀 察 其 相 對 誤 差 ， 不 得 超 過 15％；TVOC 部分注入 738ppb 之標準氣 體 ， 進 行 七 次 重 複 量 測 ， 觀 察 其 相 對 誤 差 ， 不 得 超 過 15％。 圖3-25 甲醛標準氣體 圖3-26 TVOC 標準氣體 資 料 來 源 ： 本 研 究 整 理 本 研 究 針 對 甲 醛 與 TVOC 進行準確度測試，於系統設定溫度之
第三章 建材逸散模擬軟體相關研究 表3-4 甲醛準確度測試 項 次 甲 醛 標 準 氣 體 濃 度 （ ppm） 測 得 濃 度 （ ppm） 相 對 誤 差 （ ％ ） 判 定 結 果 （ 不 得 超 過 15％ ） 1 2.91 2.65 8 合 於 標 準 2 2.98 2 合 於 標 準 3 3.11 6 合 於 標 準 4 3.12 7 合 於 標 準 5 2.82 3 合 於 標 準 6 2.51 13 合 於 標 準 7 2.75 5 合 於 標 準 資 料 來 源 ： 本 研 究 整 理 表3-5 TVOC 準確度測試 項 次 TVOC 標 準 氣 體 濃 度 （ ppb） 測 得 濃 度 （ ppm） 相 對 誤 差 （ ％ ） 判 定 結 果 （ 不 得 超 過 15％ ） 1 738 694.1 5.95 合 於 標 準 2 680.8 7.75 合 於 標 準 3 673.8 8.7 合 於 標 準 4 698.6 5.34 合 於 標 準 5 704.5 4.54 合 於 標 準 6 718.3 2.67 合 於 標 準 7 716 2.98 合 於 標 準 資 料 來 源 ： 本 研 究 整 理 三 、 系 統 精 密 度 測 試 執 行 試 驗 分 析 時 ， 注 入 校 正 標 準 品 用 以 評 估 分 析 系 統 之 精 密 度，確 認 系 統 是 否 正 常 運 作。本 研 究 主 要 針 對 甲 醛 與 TVOC 進行定 性 定 量 分 析，在 甲 醛 精 密 度 測 試 部 分，於 系 統 設 定 溫 度 之 25℃狀態 下 注 入 甲 醛 標 準 氣 體 ， 其 濃 度 為 2.91ppm，進行七次重複量測，求 其 變 異 係 數 其 值 不 得 超 過 15％；TVOC 部分注入 738ppb 之標準氣
體 ， 進 行 七 次 重 複 量 測 ， 求 其 變 異 係 數 其 值 不 得 超 過 15％。 本 研 究 針 對 甲 醛 與 TVOC 進行精密度測試，於系統設定溫度之 25℃狀態下注入甲醛標準氣體，其濃度為 2.91ppm，進 行七 次重 複 量 測，其 變 異 係 數 為 7.55％，未超出 15％於容許誤差範圍內；TVOC 部 分 注 入 738ppb 之標準氣體，進行七次重複量測，其變異係數為 2.22％，未超出 15％於容許誤差範圍內，詳表 3-6、3-7。 表3-6 甲醛精密度測試 項 次 甲 醛 標 準 氣 體 濃 度 （ ppm） 測 得 濃 度 （ ppm） 變 異 係 數 （ ％ ） 判 定 結 果 （ 不 得 超 過 15％ ） 1 2.91 2.65 7.55 合 於 標 準 2 2.98 合 於 標 準 3 3.11 合 於 標 準 4 3.12 合 於 標 準 5 2.82 合 於 標 準 6 2.51 合 於 標 準 7 2.75 合 於 標 準 資 料 來 源 ： 本 研 究 整 理 表3-7 TVOC 精密度測試 項 次 TVOC 標 準 氣 體 濃 度 （ ppm） 測 得 濃 度 （ ppm） 變 異 係 數 （ ％ ） 判 定 結 果 （ 不 得 超 過 15％ ） 1 694.1 合 於 標 準
