應用RFID 於工地物料整合性專案管理系統之開發

全文

(1)應用 RFID 於工地物料整合性專案管理系統之開發. 內政部建築研究所協同研究報告中華民國 97 年 12 月.

(2)

(3) 應用 RFID 於工地物料整合性專案管理系統之開發研究主持人：李玉生主任秘書共同主持人：蕭炎泉副教授協同主持人：楊錫麒助理教授研究助理：曾錦意蘇柏丞. 內政部建築研究所協同研究報告中華民國 97 年 12 月.

(4)

(5) 目次. 目次目次 ....................................................................................................................................................I 表次 ................................................................................................................................................ III 圖次 .................................................................................................................................................. V 摘要 .................................................................................................................................................IX 第一章. 緒. 論................................................................................................................................ 1. 第一節研究背景 ......................................................................................................................... 1 第二節研究目的 ......................................................................................................................... 2 第三節研究重要性 ..................................................................................................................... 3 第四節研究方法 ......................................................................................................................... 4 第二章. 文獻回顧............................................................................................................................ 7. 第一節國內有關本計畫之研究情況.......................................................................................... 7 第二節國外有關本計畫之研究情況........................................................................................ 15 第三章. 工地物料整合性專案管理系統規劃 .............................................................................. 17. 第一節本計畫使用工具 ........................................................................................................... 17 第二節系統功能分析 ............................................................................................................... 21 第三節資料庫初始資料之建立 ............................................................................................... 28 第四節模組發展流程 ............................................................................................................... 29 第五節系統資料庫架構 ........................................................................................................... 39 第六節實驗室及工地讀取測試 ............................................................................................... 51 第七節適合導入的物料 ........................................................................................................... 60 第四章. 系統操作介紹.................................................................................................................. 61. 第一節工地物料整合性專案管理之架構................................................................................ 61 第二節基本作業 ....................................................................................................................... 63 第三節共同資料作業 ............................................................................................................... 77 第四節專案管理作業 ............................................................................................................... 87 第五節物料管理作業 ............................................................................................................... 94 第五章結論與建議...................................................................................................................... 119 第一節研究結論 ..................................................................................................................... 119 第二節研究建議 ..................................................................................................................... 122. I.

(6) 應用 RFID 於工地物料整合性專案管理系統之開發. 附錄一. 專家訪談記錄表 I ......................................................................................................... 123. 附錄二. 專家訪談記錄表 II........................................................................................................ 127. 附錄三. 期初審查會議紀錄........................................................................................................ 131. 附錄四. 期中審查會議紀錄........................................................................................................ 135. 附錄五. 期末審查會議紀錄........................................................................................................ 139. 參考書目........................................................................................................................................ 143. II.

(7) 表次. 表次表 3-1 表 3-2 表 3-3 表 3-4 表 3-5 表 3-6 表 3-7 表 3-8 表 3-9. 本研究預先輸入之資料內容及數量........................................................28 作業群組檔資料表....................................................................................40 作業項目檔資料表....................................................................................40 權限資料表................................................................................................41 單位資料表................................................................................................41 專案資料表................................................................................................41 工項大項資料表........................................................................................42 工項中項資料表........................................................................................42 工項細項資料表........................................................................................42. 表 3-10 專案細項資料表......................................................................................42 表 3-11 RFID 標籤資料表 ....................................................................................43 表 3-12 RFID 歷史檔資料表 ................................................................................43 表 3-13 RFID 錯誤檔資料表 ................................................................................43 表 3-14 建築材料資料表......................................................................................43 表 3-15 使用者資料檔資料表..............................................................................44 表 3-16 業主資料表..............................................................................................44 表 3-17 營造廠商資料表......................................................................................44 表 3-18 建築師資料表..........................................................................................45 表 3-19 建築材料廠商資料表..............................................................................45 表 3-20 營造廠商人員資料表..............................................................................45 表 3-21 專案建築材料資料表..............................................................................46 表 3-22 建築材料 RFID 資料表 ..........................................................................46 表 3-23 訂料主檔資料表......................................................................................46 表 3-24 訂料明細檔資料表..................................................................................47 表 3-25 進料主檔資料表......................................................................................47 表 3-26 進料明細檔資料表..................................................................................47 表 3-27 退料主檔資料表......................................................................................48 表 3-28 退料明細檔資料表..................................................................................48 表 3-29 領料主檔資料表......................................................................................48 表 3-30 材料控制檔資料表..................................................................................48 表 3-31 領料明細檔資料表..................................................................................49. III.

(8) 應用 RFID 於工地物料整合性專案管理系統之開發. 表 3-32 還料主檔資料表......................................................................................49 表 3-33 還料明細檔資料表..................................................................................49 表 3-34 單價分析主檔資料表..............................................................................49 表 3-35 單價分析副檔資料表..............................................................................50 表 3-36 料單控制檔資料表..................................................................................50 表 3-37 材料使用時間資料表..............................................................................50 表 3-37 實驗室第一次讀取數據表......................................................................53 表 3-38 實驗室第二次讀取數據表......................................................................54 表 3. 39 石材材料實地讀取測試表 .....................................................................57 表 3. 40 塑膠材料實地讀取測試表 .....................................................................58 表 3. 41 金屬材料實地讀取測試表 .....................................................................58 表 3. 42 物料選用表 .............................................................................................60 表 5-1 系統效益表..............................................................................................119. IV.

(9) 圖次. 圖次圖 1- 1 研究流程圖.................................................................................................5 圖 3-1 ER/STUDIO 支援資料庫之類型圖 .............................................................17 圖 3-2 ER/STUDIO 建構之關係架構圖 .................................................................18 圖 3-3 ER/STUDIO 產生之實體圖 .........................................................................18 圖 3-4 MICROSOFT SQL SERVER 2005 引擎架構圖 ..............................................19 圖 3-5 MICROSOFT SQL SERVER 2005 視窗介面圖 ..............................................19 圖 3-6 MICROSOFT VISUAL STUDIO 2005 視窗介面..............................................20 圖 3-7 系統架構圖................................................................................................23 圖 3-8 系統登入畫面示意圖................................................................................29 圖 3-9 基本資料模組示意圖................................................................................30 圖 3-10 基本資料模組示意圖(續 1)....................................................................31 圖 3-11 基本資料模組示意圖(續 2)....................................................................32 圖 3-12 基本工項模組示意圖..............................................................................33 圖 3-13 標籤資料模組示意圖..............................................................................33 圖 3-14 基本物料模組示意圖..............................................................................34 圖 3-15 專案物料模組示意圖..............................................................................35 圖 3-16 專案資料模組示意圖..............................................................................36 圖 3-17 專案工項模組示意圖..............................................................................37 圖 3-18 物料管理模組示意圖..............................................................................38 圖 3-19 『工地物料整合性專案管理系統』E-R MODEL 之邏輯圖..................39 圖 3-20 『工地物料整合性專案管理系統』E-R MODEL 之實體圖..................40 圖 3-21 實驗室第一次現場架設圖......................................................................51 圖 3-22 實驗室第一次架設示意圖......................................................................52 圖 3-23 實驗室第二次現場架設圖......................................................................53 圖 3-24 實驗室第二次架設示意圖......................................................................54 圖 3-25 工地配置圖..............................................................................................56 圖 3-26 現場實測圖..............................................................................................56 圖 3-27 材料標籤位置圖 ......................................................................................57 圖 4- 1 系統首頁圖...............................................................................................61 圖 4- 2 系統管理維護視窗...................................................................................63 圖 4- 3 系統管理新增視窗...................................................................................64. V.

(10) 應用 RFID 於工地物料整合性專案管理系統之開發. 圖 4- 4 系統管理編輯視窗...................................................................................64 圖 4- 5 系統管理帳號資料顯示視窗...................................................................65 圖 4- 6 單位資料維護視窗...................................................................................66 圖 4- 7 單位資料維護搜尋視窗...........................................................................66 圖 4- 8 單位資料維護新增視窗...........................................................................67 圖 4- 9 單位資料維護修改視窗(1) ......................................................................67 圖 4- 10 單位資料維護修改視窗(2) ....................................................................68 圖 4- 11 單位資料維護刪除視窗(1) ....................................................................68 圖 4- 12 單位資料維護刪除視窗(2) ....................................................................69 圖 4- 13 單位資料維護列出視窗.........................................................................69 圖 4- 14 營造廠商資料維護視窗.........................................................................70 圖 4- 15 營造廠商資料顯示視窗.........................................................................71 圖 4- 16 圖 4- 17 圖 4- 18 圖 4- 19 圖 4- 20 圖 4- 21 圖 4- 22 圖 4- 23 圖 4- 24 圖 4- 25 圖 4- 26 圖 4- 27 圖 4- 28 圖 4- 29 圖 4- 30 圖 4- 31 圖 4- 32 圖 4- 33 圖 4- 34 圖 4- 35 圖 4- 36 圖 4- 37. VI. 業主資料維護視窗.................................................................................71 業主資料顯示視窗.................................................................................72 建築師資料維護視窗.............................................................................73 建築師資料顯示視窗.............................................................................73 人員資料維護視窗.................................................................................74 人員資料顯示視窗.................................................................................74 材料廠商維護視窗.................................................................................75 材料廠商顯示視窗.................................................................................76 基本工項維護視窗 1(起始視窗) ...........................................................77 基本工項維護視窗 2(中項展開視窗) ...................................................78 基本工項維護視窗 3(細項展開視窗) ...................................................78 基本工項維護視窗 4(大項顯示視窗) ...................................................79 基本工項維護視窗 5(所有中項顯示視窗) ...........................................79 基本工項維護視窗 6(相關中項顯示視窗) ...........................................80 基本工項維護視窗 7(相關細項顯示視窗) ...........................................80 基本物料維護視窗.................................................................................81 基本物料顯示視窗.................................................................................82 標籤資料維護視窗.................................................................................83 標籤資料顯示視窗.................................................................................83 材料標籤資料維護視窗.........................................................................84 材料標籤顯示視窗.................................................................................84 材料標籤進貨維護視窗.........................................................................86.

(11) 圖次. 圖 4- 38 標籤進貨維護顯示視窗.........................................................................86 圖 4- 39 專案資料新增維護視窗 1......................................................................87 圖 4- 40 專案資料新增維護視窗 2......................................................................88 圖 4- 41 專案資料顯示視窗.................................................................................88 圖 4- 42 專案工項維護視窗(展開中項) ..............................................................89 圖 4- 43 專案工項維護視窗(展開細項) ..............................................................90 圖 4- 44 專案工項維護視窗(設定工項至專案) ..................................................90 圖 4- 45 專案工項維護視窗(新增工項至專案) ..................................................91 圖 4- 46 專案工項顯示視窗.................................................................................91 圖 4- 47 專案物料維護視窗.................................................................................92 圖 4- 48 專案物料顯示視窗 .................................................................................93 圖 4- 49 訂料作業維護視窗(初始畫面) ..............................................................94 圖 4- 50 訂料作業維護視窗(主檔開始更新畫面) ..............................................95 圖 4- 51 訂料作業維護視窗(主檔更新後畫面) ..................................................95 圖 4- 52 訂料作業維護視窗(主檔新增畫面 1)....................................................97 圖 4- 53 訂料作業維護視窗(主檔新增畫面 2)....................................................98 圖 4- 54 訂料作業維護視窗(主檔新增畫面 3)....................................................98 圖 4- 55 訂料作業維護視窗(主檔新增畫面 4)....................................................99 圖 4- 56 訂料作業維護視窗(主檔新增畫面 5)....................................................99 圖 4- 57 訂料作業維護視窗 1(明細資料新增畫面)..........................................100 圖 4- 58 訂料作業維護視窗 2(明細資料新增畫面)..........................................100 圖 4- 59 訂料作業維護視窗(主檔匯入畫面).....................................................101 圖 4- 60 訂料作業維護視窗(資料庫在途量增加).............................................101 圖 4- 61 進料作業維護視窗(主檔匯入畫面).....................................................102 圖 4- 62 進料作業維護視窗(資料庫在途量減少及庫存量增加).....................103 圖 4- 63 退料作業維護視窗(主檔匯入畫面).....................................................104 圖 4- 64 退料作業維護視窗(資料庫在途量增加及庫存量減少).....................104 圖 4- 65 領料作業維護視窗(主檔匯入畫面).....................................................105 圖 4- 66 領料作業維護視窗(資料庫庫存量減少).............................................106 圖 4- 67 還料作業維護視窗(主檔匯入畫面).....................................................107 圖 4- 68 還料作業維護視窗(資料庫庫存量減少).............................................107 圖 4- 69 物料查詢維護畫面 1 ............................................................................108 圖 4- 70 物料查詢維護畫面 2 (出現查詢完畢字串).........................................109 圖 4- 71 物料查詢維護畫面 3 (訂料單查詢結果).............................................109. VII.

(12) 應用 RFID 於工地物料整合性專案管理系統之開發. 圖 4- 72 物料查詢維護畫面 4 (進料單查詢結果).............................................110 圖 4- 73 物料查詢維護畫面 5 (退料單查詢結果).............................................110 圖 4- 74 物料查詢維護畫面 6 (領料單查詢結果).............................................111 圖 4- 75 物料查詢維護畫面 7 (還料單查詢結果).............................................111 圖 4- 76 物料查詢維護畫面 8 (訂料單編號查詢).............................................112 圖 4- 77 物料查詢維護畫面 9 (訂料單編號查詢結果).....................................112 圖 4- 78 物料查詢維護畫面 9 (訂料單兩日之間日期查詢).............................113 圖 4- 79 物料查詢維護畫面 10 (訂料單兩日之間日期查詢結果)...................113 圖 4- 80 物料查詢維護畫面 11 (訂料單某日之前日期查詢)...........................114 圖 4- 81 物料查詢維護畫面 12 (訂料單某日之前日期查詢結果)...................114 圖 4- 82 物料查詢維護畫面 13 (訂料單某日之後日期查詢)...........................115 圖 4- 83 物料查詢維護畫面 14 (訂料單某日之後日期查詢結果)...................115 圖 4- 84 物料查詢維護畫面 15 (訂料單廠商查詢)...........................................116 圖 4- 85 物料查詢維護畫面 16 (訂料單廠商查詢結果)...................................116 圖 4- 86 物料查詢維護畫面 17 (訂料單物料查詢)...........................................117 圖 4- 87 物料查詢維護畫面 18 (訂料單物料查詢結果)...................................117. VIII.

(13) 摘要. 摘要關鍵詞：資料庫、ER Model、無線射頻辨識系統、資源管理. 一、研究緣起台灣目前營建工程技術在經歷雪山隧道、高鐵等重大工程之歷練，已擠身國際先進之列，然而營造業利潤日漸薄弱，資訊科技與網路環境目前相當風行，營建電子化、科技化也是目前營建業所走的方向，如何引進現代科技以求永續經營乃是值得產官學界共同努力之課題。本研究擬利用無線射頻辨識系統(RFID)、ER Model、資料庫及資訊科技環境，開發『整合性工地物料管理系統』來進行整合工地材料管控等工作，以協助業者做營建專案管理工作。本研究匯整工地之現存物料，依據設定之前置工時通知上游廠商進料。當卡車入場時，系統將依據 Reader 讀取之資訊，匯入系統之物料庫存量。當工作人員取用物料施工時，透過系統功能到物料置放處取貨，經由領料單及還料單之整合，可以精確的管控到工地之物料資訊。. 二、預期目標 1.藉由文獻回顧、專家訪談、資料蒐集針對國內各營建工地資訊收集之匯整，建立完善之系統，達成知識管理之效益。 2.探討目前國內工地物料進場、取料及資源派遣等現況，進而分析系統功能與資料庫架構，為業者節省成本、縮短工期、改善施工品質，提昇企業競爭力、並開創利潤。 3.提升營建產業之管理能力，利用系統的作業視窗，進一步直接把營建工地等相關資訊、紀錄呈現在管理系統中供快速搜尋及做其他相關運用。 4.建立電子化資料庫，提昇相關營建工地之管理效益，達到合理化、標準化、. IX.

(14) 應用 RFID 於工地物料整合性專案管理系統之開發. 電腦化、資訊整合化的一貫作業，使成本減少、降低創營建工地管理所需資源，提升建築業之整體生產力。. X.

(15) 摘要. ABSTRACT Keyword：Database, ER Model, RFID, Resource Management The current Construction Technology in Taiwan has promoted to advanced degree after completing Taiwan High-speed Rail and Hsue-Shan Tunnel. However, the profit has declined significantly, how to use modern IT technology is a crucial topic to achieve sustainable operation. This study will use RFID, ER Model, database and Information Technology environment to develop "Integrated Construction Site Management System ". This system includes "Site Material Management" to integrate related site routine work and assist engineers performing project management mission. The will integrate site materials and inform related sub-contractors to replenish the stock if in need. When truck entering the site, the reader will scan the cargoes and update to inventory stock quantity. When engineers need to use materials, the system can locate the accurate location for interesting items. Through Material Fetching Module and Material Returning Module, the site materials can be controlled accurately.. Excepted Objective: 1.Through document review, interview, data collecting to integrate site information and build management system to achieve the benefit of knowledge management. 2.Investigate the current condition of site material stocking and material taking to analyze system functionality and database structure. This will save cost, reduce schedule, im-prove construction quality and create profit for construction profession. 3.Promote the management capability for construction industry. The construction site re-lated information will be integrated in the system for calculation, inquiring and other re-lated application. 4.Construct electronic database to promote related construction site management. XI.

(16) 應用 RFID 於工地物料整合性專案管理系統之開發. profit. The system can achieve rationalization, standardization, computerization and information integration to reduce cost, cut down resource and create profit for construction industry.. XII.

(17) 第一章. 第一章. 緒. 緒論. 論. 第一節研究背景近年來國內積極推動傳統產業結合電子科技，以提升傳統產業競爭力，並將傳統產業帶上國際市場，營造業為傳統產業之龍頭，為求永續經營，營造業在近幾年來也逐漸走向營建電子化、科技化之路。目前應用相當廣泛的電子科技-RFID，儼然已成為許多產業所想應用結合之技術，營造業在近年來除了將營建業結合電子化管理外也積極結合 RFID 之應用。本研究擬建立『工地物料整合性專案管理系統』，內容包含「基本資料作業」、「共同資料作業」、「專案管理作業」及「物料管理作業」等模組，以協助業者做營建專案管理工作，提供營建業在工地資源及物料調配進行有效之控管，並且有助於減少施工時不必要的資源浪費，以增進施工速度及提高品質。. 1.

(18) 應用 RFID 於工地物料整合性專案管理系統之開發. 第二節研究目的本研究擬使用無線射頻辨識系統、資料庫及資訊科技環境，開發『工地物料整合性專案管理系統』來進行整合營建工地資訊，以協助業者做營建專案管理工作。其主要探討資訊科技化運用於工地物料之運送及專案管理系統【1、2】之開發，具體之研究目的可歸納如下：. 1.透過文獻回顧整理探討目前國內工地物料進場、取料及資源派遣等現況，進而分析系統功能與資料庫架構。 2.利用 ER Model 建立系統架構，包含各資料表、欄位、屬性、PK、FK 及互相間的關係，包括「基本資料作業」、「共同資料作業」、「專案管理作業」及「物料管理作業」等子模組。 3.使用 Imping Speedway Reader 測試不同之 Tag 放置位置，以找出其干擾程度、最合適的 RFID 設備及安裝位置。 4.開發『工地物料整合性專案管理系統』軟體，以協助管理營建工地做訂料、進料、退料及取料、還料等工作。 5.透過案例測試驗證系統之功能，以實際現場及相關資料進行系統【3、4、5】之功能測試，以確定各模組間之資料計算及傳遞之正確性。. 2.

(19) 第一章. 緒論. 第三節研究重要性透過本研究『工地物料整合性專案管理系統』各子模組的建構，可為營建工地資訊整合及管理工作帶來下列之貢獻： 1.藉由系統之建構，可以完整紀錄及追蹤工地物料使用情形，以避免材料延誤入場造成的成本增加及工程進度之延誤。 2.透過 RFID 系統與資料庫整合的流程，可減少資訊傳輸所須之時間以及減少管理所需的成本。另物料進場時，可以指示運送到規劃之存放地點，避免二次搬運，節省運送等之人力與時間。 3.利用系統功能以協助施工人員了解專案之施工現況，並且提供施工人員資訊以利其進行後續物料調度與存取等，作為日後管理參考之依據。 4.透過專案管理系統整合工程物料等資源之使用狀況，可增進營建工地資訊化，並藉由資料庫管理系統，整合營建工地之進度監控及現場資訊收集，使其達到產業資訊升級。. 3.

(20) 應用 RFID 於工地物料整合性專案管理系統之開發. 第四節研究方法營建業因受限於先天特性，所以產業升級不易。資訊科技及網路環境目前相當風行，如何引進現代科技以強化營建業之管理能力、提升競爭力、改善體質、節省成本以求永續經營乃值得產官學界共同努力之課題。本研究擬利用無線射頻辨識系統、資料庫及資訊科技環境，開發『工地物料整合性專案管理系統』，以協助業者做營建專案管理工作，其使用之研究方法及原因如下： 1.文獻回顧法使用文獻回顧及市場調查，收集國內外相關文獻，針對 RFID 之應用進行調查分析，作為了解發展建構之動機參考，配合功能與市場需求，建構確實之設計流程，以選用合適之分析與開發工具。原因：『工欲善其事，必先利其器』，選用合適的工具暨省時又可將系統所需功能有效發揮。 2.專家訪談針對系統功能需求尋求專家進行訪談，以確定系統功能、介面需求、資料格式、列印型態等功能。原因：本計畫尋求專家進行訪談最能了解系統之所需功能，所開發出來的管理系統才能發揮應有的功效。 3.系統分析法針對專家訪談結果，利用流程分析技術分析『工地物料整合性專案管理系統』之資訊流程，確認必須之作業流程項目。原因：使用系統分析將功能需求有效落實於系統架構中。 4.系統建置與開發本研究將使用 Microsoft SQL Sever 2005 為資料庫管理系統，並以 Microsoft Visual Studio 2005 程式開發軟體、ASP.net 程式語言，經由物件導向及事件驅使的環境，建立工地物料整合性專案管理系統。. 4.

(21) 第一章. 緒論. 第五節研究流程圖. 圖 1- 1 研究流程圖 (資料來源：本計畫整理). 5.

(22) 應用 RFID 於工地物料整合性專案管理系統之開發. 6.

(23) 第二章. 第二章. 文獻回顧. 文獻回顧. 第一節國內有關本計畫之研究情況目前國內關於營建工地管理之探討與研究，分屬各領域及區域性或個案之研究，下面略述其他主要相關之研究：. 1.「無線射頻辨識(RFID)於建築產業之應用計畫」，（內政部建築研究所）【1】。利用無線射頻辨識(RFID)所具備非接觸式傳輸與讀寫、便於追蹤管理、小型化與多樣化、耐環境性、耐久性、重複性使用、穿透性通訊、記憶體容量大及防衛性保護措施等特質，將RFID 技術導入與應用於設計、施工及使用維護各階段，有效管理各種營建物料、維護建築設施與設備、監控管制營建廢棄物，並加以整合相關資訊，同時追蹤各種營建物料與構材來源、規格與施工品質，促進建築再生循環與永續發展，帶動建築工業化之新產品的開發，提升我國建築產業的升級。. 2.「無線射頻辨識系統在營建工地人、機、料管理應用之探討」，（鄭翔倫， 94）【2】。營建工程須管理的事務繁多，在資源方面的管理，包括人員、機具及物料的管理。營建專案的工地管理除了人員管理外，還需要了解工地每天的機具使用情況、物料進場及使用狀況等，所以在這利潤薄弱的時代，如何提升工地管理的效率是值得正視的問題。此研究以文獻回顧、現況調查來探討目前RFID 發展現況及應用上的瓶頸外，對於RFID 應用在營建工地人、機、料方面也提出相關的探討。此系統以Delphi 為系統軟體之開發工具，並結合ER/Studio 之資料庫關係架構，. 7.

(24) 應用 RFID 於工地物料整合性專案管理系統之開發. 操作介面是採用WindowsTM 標準視窗界面格式設計，以利使用者學習和使用，並整合CMIS 開發RFID 在營建工地的管理系統，再以案例驗證可行性。透過本系統之開發，期望能提升工地的施工效率，降低營造廠及小包在人員、材料、機具的消耗，維護各階段的施工品質並縮減施工時程，使整體營造成本下降，進而提升整體營造競爭力。. 3.「無線射頻(RFID)於倉儲管理之研究」，（許文源，94）【3】。世界貿易全球化的時代來臨，這個全球化的趨勢使得供應鏈中的物流、金流及資訊流特別受到重視。因而供應鏈管理的效率變成重要的課題；而無線射頻識別系統（RFID, Radio Frequency Identification System），所具備優越的供應鏈監控管理機制，正好有助於改善供應鏈管理效率的問題。倉儲是一個企業內部的物流中心，是供應鏈中重要的一個環節。從上游的進貨至下游的出貨，在物料管理和物流方面力求精準和快速，因其攸關著企業的獲利。而RFID 最大的應用市場就是取代產品條碼（Barcode），基於 RFID 技術的發展潛力與潛在效益，企業無不希望藉此提升供應鏈管理效率，以降低物流成本。而企業可以透過資訊系統利用RFID快速有效地掌握物料的流向，精確及時掌握倉儲中各項物料的資訊。本研究以RFID 技術應用於倉儲管理上，建構一個可以處理RFID 所讀取的資料之倉儲管理資訊系統，利用此系統進行倉儲管理績效評估，驗證其績效的提升，並分享在應用過程中所遇到的問題及解決方案或建議，供相關業者參考。. 4.「無線射頻辨識(RFID)技術應用於開放式建築生命週期之研究」，（鄭可偉，95）【4】。近年來營建業提倡工程生命週期供應鏈之整合，然因仍缺乏決定性之自動化技術，使得供應鏈各成員資料難以整合一致，增加整合難度。因此，應用RFID 技術，將工程生週期各階段相關資訊做一有效整合，以追踨構材來. 8.

(25) 第二章. 文獻回顧. 源規格、施工品質，促使生產製作廠商更嚴謹看待建築工程品質技術，便利有用構材之拆組與再利用，延長建築物之使用年期，將是未來營建建築及土木相關領域主要研究方向之一。此研究利用開放式建築可變性及構件模組化等特色，配合RFID 技術可儲存定量資料的功能及履歷管理的特性，建立「開放式建築生命週期之RFID 應用模式」，將RFID 技術導入開放式建築生命週期各階段中，達到資訊正確傳遞與介面銜接整合之效，更能利於開放式建築進行有效率的變動及循環再生。為了讓使用者快速整合生命週期各階段之構件資訊，此研究利用RFID 讀取器設備即時(Real time）擷取現場最新資訊，開發建置「開放式建築工程監控資訊整合系統」，根據開放式建築物生命週期，分析歸納出每一階段中所須讀寫之必要資料項目，更新儲存於RFID 標籤記憶體中，透過標籤中資料的存取，達成生命週期資訊整合之目的，以期更精確的掌控構件資訊，提升開放式建築作業效率。. 5.「無線射頻辨識(RFID)技術應用於開放式建築使用維護階段之研究」，（陳威年、鄭明淵，95）【5】。隨著社會環境變遷，大規模新建工程已不復常見，使用者對既有住屋之使用變更及維護更新等需求日益增加，而施工方式普遍多為拆除重建，此舉勢必會增加營建廢棄物，導致建築資源浪費。如能將構件更新再利用，將可有效降低環境污染及資源浪費；此外，使用維護階段由於設計及施工廠商皆已退出，原始之設計與施工資訊，容易因人為保存不善而遺失，且申請及審查程序過於冗長，使得使用者無法即時取得原始設計資料(Original Design Data)。如能將這些原始設計資料(Original Design Data)儲存於建物構件中，將可永久保存資料於建物中避免遺失。為了讓使用者快速收集構件資訊，此研究開發「RFID 開放式建築構件整合資訊管理系統」，可於使用維護及變更時，使用行動讀取設備，即時(Real. 9.

(26) 應用 RFID 於工地物料整合性專案管理系統之開發. Time)獲取建物構件資訊，作為建物進行變更時再設計及分析之基礎，並可透過資料格式轉換，提供結構分析軟體快速建立結構模型，以利結構分析者進行建築物安全分析。. 6.「RFID 結合PDA 應用於建築物消防救災之研究」，（蕭炎泉，95）【6】。台灣地狹人稠，發生重大災害時，常造成人員傷亡及財產損失；所以災害發生時如何迅速地處理應變措施，設法讓災害損傷降至最低乃成為各消防單位重要之課題。此研究將收集並探討甲、乙種搶救圖說及建築物相關週邊之消防資料，應用系統分析法建構資料庫架構，建立『建築物防災管理系統』，將各建築物並予以編碼，(其ID 崁入建物外牆或消防送水管口處)，把各層之消防圖說放入系統，並將本系統建構於網路伺服器中，供相關單位將轄區內之資訊建立於該伺服器中。此研究將使用儀承儀器工程公司開發之無線射頻辨識系統(RFID)結合個人數位助理(PDA)之硬體架構，利用RFID 的辨識功能以及PDA 的無線傳輸，連結資料庫回傳資料給現場救災人員，提供建築物及區域的救災資訊。此研究能整合相關資訊，加速防災作業搶救速度，便於主管單位做相關資料之管理；經由網際網路可提供安全便利的查詢功能。另透過RFID 及PDA 能快速的傳送建築物消防資料，使現場消防人員能確實掌握相關信息，有效的執行消防救災以確保國家社會之安全。. 7.「營建資訊整合系統--估驗計價系統之研究」（王文謙、91）【7】。近幾年來台灣營建業市場逐漸縮小，營造業的利潤相對薄弱，為了在環境中生存，業者如何在施工法、施工材料、財務規劃、策略聯盟上努力外，如何落實營建管理之工作乃為專案成敗之關鍵。為了有效掌握工程專案的執行，除了積極的投入管理工作外，也須要運用有效的管理工具，在估算、投標、採購發包、工地管理、估驗、計價等工作做一有效之整合，以達產業資. 10.

(27) 第二章. 文獻回顧. 訊化之效果。該研究使用物件導向﹙Object Oriented﹚ 、視覺化模擬﹙Visual Modeling﹚，配合Borland的Delphi 及ER-Studio 環境，開發營建資訊整合系統，此研究針對施工日報和估驗計價過程中的資訊整合，開發估驗計價模組。本模組依據 CSI 的Master Format 所提供的營建材料與技術之編碼依據，將工程項目分為 17 大項、340 中項、3600 細項，並整合了1100 種之資源和2000 多筆工料分析，透過棟、樓、室層級建立工項資料庫架構，在工程師輸入每天之工項、施工部位及數量後，能自動產生工程日報表、月報表等，估驗計價系統並能從每天的工地紀錄資料中彙整當期估驗的施作數量，自動產生計價單及請款單；透過此系統之協助，使用者能比對預算及估驗數量以避免超估之現象，此系統並能快速的整合相關資訊，並透過網際網路傳輸，將各工地之資訊作即時整合，以提升營建管理工作之效率。. 8.「建築工程採購發包管理系統之研究」，（蔡宗儐，90）【8】。近年來台灣的大型工程越來越普遍，專業分工為一必然的趨勢，選擇適當的分包廠商及訂定合理的工程契約是在工程中佔一成敗之關鍵。此研究針對建築工程採購發包管理探討缺失成因，並藉由問卷調查及專家訪談提出相關改善策略。研究中並針對廠商評選作業進行探討，藉由問卷調查訪問各級營造廠共四百家，取得下游包商評選項目重要性比較，並應用層級分析法（AHP）整理歸納，得到廠商評選項目及其權重，並將其結果整合至此研究開發的系統中，作為營造廠商評選分包商的機制。此研究並使用物件導向﹙Object Oriented﹚ 、視覺化模擬﹙Visual Modeling﹚ 等技術，配合Borland 的Delphi 開發環境，開發建築工程採購發包管理系統，包含基本資料庫、預算系統、廠商遴選、採購發包等功能。系統中將工程項目分為17 大項、341 中項、3583細項；並整合了1200 種之人工、機具、材料等資源。系統能有效率的調整預算，避免發生成本超支之現象。透過本系. 11.

(28) 應用 RFID 於工地物料整合性專案管理系統之開發. 統之協助，營建廠商可以有效的掌控各步驟之相關資訊，如：建築工程的投標、採購發包及廠商評選管理等工作作一垂直之整合，並透過網際網路之便，把公司各工地之相關資訊作即時之整合，使公司提昇體質、增加競爭力、為公司在不良環境下開創利潤。. 9.「應用PDA 輔助營建工地管理之研究」，（李易晉，90）【9】。隨著資訊技術的發展，透過電腦型式取得及交換資訊已經是大多人生活中的一部份，而使用行動化設備來達到無時間空間的限制，更將是未來的主要方式之一。因行動裝置之個人數位助理的資料必需透過轉換至個人電腦方能達成交換之共通性，故在個人數位助理如何提供合宜適當已擷取與簡化的資料，以符合顯示其介面與儲存容量之限制，已成為應用上之一大課題。此研究針對目前行動化設備作業系統、所供應硬體裝置及營建工程特性，探討適合的行動化營建工地資訊，進而實作「營建工程行動化系統」之雛型系統，以提供營建工程人員之應用，並整合工程估價與專案排程應用軟體。在「營建工程行動化系統」包括了工程資料蒐集查詢及專案資訊檢索兩大部份，提供工程日報表模組、自主檢查表模組、生產力評估模組及施工規範模組等功能。本研究所探討適宜營建工程之行動化資訊架構及所建立之雛型系統，可供未來行動化技術與時機更成熟時，架構出更豐富適用的行動化管理系統與行動商務整合之參考。. 10.「網路庫存管理之物件模型」，（周碩聰，89）【10】。此論文將提出一個網路庫存管理之物件模型，將實體網路上的各種設備或協定概念，以分協定、分層級的資料模式，對應到庫存管理物件模型上的一個實體（entity）。這個網路庫存管理物件模型，將採用物件導向的設計概念，以實體-關係模式（ER-model）為基礎，使用實體集（entity type）及關係集（relationship type）來描述實體網路的設備特性及元件與元件之間的關. 12.

(29) 第二章. 文獻回顧. 係，繪製成實體-關係圖，再將這些實體-關係圖轉換成關聯式資料庫，提供網路管理者作參考，主動地加以調適，使網路運作符合系統規劃，發揮最大效能。最後，以一個範例網路，定義出一些物件及關係，以多階層的地圖（maps）顯示，建構範例網路庫存管理之物件模型及資料庫，來顯示整體網路拓樸及關聯式資料庫的實作結果，並以此來驗證此模型是否達到設計要求。. 11.「營造工地資料整合架構之研究」，（楊勝發，84）【11】。隨著營建工程量日益增加，專業分工是必然的結果，但專業分工的結果，會使營造工程各階段與各施工團隊成員間之垂直水平分離現象日趨嚴重，增加資料傳遞介面，間接造成資料傳遞問題，影響管理之資料取得。因此，此研究嘗試提出工地資料整合架構，以消除不必要的介面問題，提昇工地資料管理之效益。此研究運用結構化系統分析工具 - 資料流程圖 (Data Flow Diagram) 與資料字典(Data Dictionary) 對工地資料及需求內容進行分析，對工地資料內容及處理程序進行定義外，更進一步建立工地管理內容的資料流程圖。其後，依結構化分析結果，結合資料庫分析工具 - 實體關聯模式 (Entity-Relationship Model) 與正規化技術 (Normalization Theory)，定義資料間的關聯性，以建立營造工地資料整合架構，最後本研究進行以開放架構觀念進行系統實作，以驗證此研究所提之資料整合架構的可行性及效益性。. 12.「無線射頻辨識於施工管理與技術之應用」，（內政部建築研究所專業服務案，2007）【12】。本計畫擬針對三個營建業課題導入RFID 技術應用：（一）RFID 於施工管理與安全維護應用、（二）RFID 於建築管線定位技術應用、與（三）RFID 置入於鋼筋檢驗管理與技術應用。本計畫首先確定三個課題之作業流程與管. 13.

(30) 應用 RFID 於工地物料整合性專案管理系統之開發. 理機制，然後依據流程機制規劃相關系統功能，其中包含釐清RFID 技術於各管理系統中所扮演的角色與提供的功能。三大主題內容說明如下： RFID 於施工管理與安全維護應用：本計畫擬導入RFID 辨識功能，參考現行之營造工地人員、機具出入管理方式，建立一套自動化工地門禁管理機制，以全天候24 小時有效管理工地人員、機具進出，此外，本子計畫亦將記錄人員、機具出入資料，自動計算彙整成現場出工數及進場車輛機具數量，以XML 格式匯出，提供現行之日報管理資訊系統，匯入結合使用，進而達到資料自動收集統計，提升現場資料收集輸入之效率與正確性。此外，本計劃亦針對工地人員的安全維護，利用RFID 辨識及定位功能，動態掌握現場工程人員於所在區域之安全性，若暴露於危險區域，系統將自動給予安全指示或警示的訊號，已達到施工人員安全維護管理之目的。 RFID 於建築管線定位技術應用：本子計畫在於建立一建築物內管線定位的管理機制，利用RFID 標籤可重覆讀寫的功能，紀錄、更新管線的基本資訊、管線配置圖、維修記錄等，並於管線轉角處綑綁上RFID 標籤，則能清楚知道管線的走向；確切位置，如此即可針對管線進行追蹤管理。另外在管線遷移、重新配置、維修、打除時，可於隔間牆上讀取牆後管線上之RFID 標籤，畫出管線的走向、位置，即可避免不必要的錯誤發生，同時也讓建物管線遷移、重新配置能夠更為快速、便利。 RFID 置入於鋼筋檢驗管理與技術應用：本子計畫擬導入RFID 辨識功能，參考現行之鋼筋檢驗管理方式，建立一套鋼筋檢驗管理機制，並於RFID 標籤內寫入儲存送樣單位、工程名稱、取樣部位、鋼筋號數等等所需檢驗資訊，此外結合RFID 防偽束帶，落實鋼筋品質與各項品檢紀錄、建立完整管理措施、提升管理效率與確保工程完工後之品質與安全。. 14.

(31) 第三章. 工地物料整合性專案管理系統規劃. 第二節國外有關本計畫之研究情況 1. “ Thea ppl i c a t i onofa c t i ver a di of r e que nc yi de nt i f i c a t i ont e c hnol ogyf ort ool t r a c ki ngonc ons t r uc t i onj obs i t e s . ”Pa ulM.Go odr um,Ma t tA.Mc La r e na nd Adam Durfee, May 2006【13】。在營建產業界裡，工具的可獲得性是一個提高生產力的關鍵要素。設法改善物件追蹤及提高其可用性，使得這項研究開發了物件追蹤及存貨系統，利用無線射頻辨識系統(RFID)之標籤，在商業用途上能夠有效的操作與維修資料系統(O&M)。在兩家電子架設公司的參與下，該系統已經在數個工程地點測試過了。據計畫指出，在建築環境中，現有的RFID可於金屬干涉和低溫下用來編列小型物品以及操作與維修資料系統。由經濟面、缺乏規格及範圍的環境現況而言，以RFID 標籤追蹤商品則較受限制。. 2. “ Appl y i ng a ut onomous s e ns or s y s t e ms i nl og i stics—Combining sensor ne t wor ks ,RFI Dsa nds of t wa r ea ge nt s . ”Re i ne rJ e de r ma nn,Chr i s t i a nBe hr e ns , Detmar Westphal and Walter Lang, November 2006.【14】。新的無線射頻傳輸和軟體技術被廣泛的使用以追蹤系統及其相關傳輸設備。從無線射頻系統的對一物件讀取崁入的資料，傳輸讀取資料的過程含有潛在的風險。估計目前農業技術成熟的國家用以測量氣體激素乙烯為一技術成熟的指標。目前正在架設小型化高解析氣體色譜分析。而該系統可於一段時間內由RFID 系統自動偵測物件，並且回傳資料。並可透過手機傳輸來偵測物品供應鏈。在傳送大量的偵測資料前，可先提交重要的資訊給管理者。. 15.

(32) 應用 RFID 於工地物料整合性專案管理系統之開發. 16.

(33) 第三章. 第三章. 工地物料整合性專案管理系統規劃. 工地物料整合性專案管理系統規劃第一節本計畫使用工具. 本『工地物料整合性專案管理系統』乃使用 ER/Studio、MS SQL Server、 MS Visul Studio、ASP.net 及視窗開發環境等開發工具來建構開發系統之環境：. A. ER/Studio 為資料庫設計建模和管理工具，支援多種資料庫，如 MS Access、MySQL、Oracle、SQL Server 及 InterBase 等（如圖 3-1. ER/Studio. 支援資料庫之類型圖），ER/Studio 建模和管理工具以樹狀檢視資料庫的型態，有助於將資料庫模型化(Data Modeling)，對於資料維護與發展擴充應用程式，相當便捷操作使用。當建構好資料庫關聯圖後（如圖 3-2 ER/Studio 建構之關係架構圖），系統能產生實體圖（如圖 3-3 ER/Studio 產生之實體圖），再依據不同資料庫種類產生文字檔。. 圖 3-1 ER/Studio 支援資料庫之類型圖 (資料來源：本計畫整理). 17.

(34) 應用 RFID 於工地物料整合性專案管理系統之開發. 圖 3-2 ER/Studio 建構之關係架構圖 (資料來源：本計畫整理). 圖 3-3 ER/Studio 產生之實體圖 (資料來源：本計畫整理). 18.

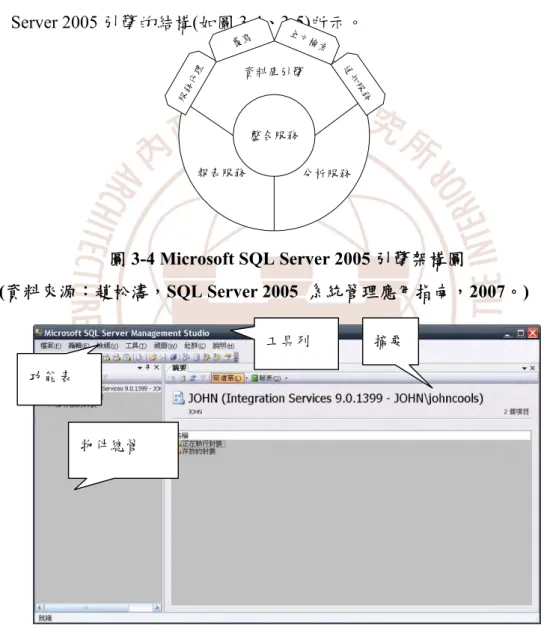

(35) 第三章. 工地物料整合性專案管理系統規劃. B. Microsoft SQL Server 2005 根據微軟對 Microsoft SQL Server 2005 的定義，Microsoft SQL Server 2005 已不再是傳統意義上的 Microsoft SQL Server 2000 資料庫，而是整合了很多資料分析服務的資料平台，從資料庫到資料平台，這是 Microsoft SQL Server 2000 和 Microsoft SQL Server 2005 的本質區別！Microsoft SQL Server 2005 引擎的結構(如圖 3-4、3-5)所示。全. 服. 務. 資料庫引擎. 索. 知. 代. 文檢. 通. 理. 覆寫. 服. 務. 整合服務報表服務. 分析服務. 圖 3-4 Microsoft SQL Server 2005 引擎架構圖 (資料來源：趙松濤，SQL Server 2005 系統管理應用指南，2007。) 工具列. 摘要. 功能表. 物件總管. 圖 3-5 Microsoft SQL Server 2005 視窗介面圖 (資料來源：本計畫整理) C. Microsoft Visual Studio 2005. 19.

(36) 應用 RFID 於工地物料整合性專案管理系統之開發. Visual Studio 是一套完整的開發工具集，用於生成 ASP.NET Web 應用程序、XML Web Services、桌面應用程序和移動應用程序。Visual Basic、Visual C++、Visual C# 和 Visual J# 全都使用相同的集成開發環境 (IDE)，利用此 IDE 可以共享工具且有助於創建混合語言解決方案。另外，這些語言利用了 .NET Framework 的功能，通過此框架可使用簡化 ASP Web 應用程序和 XML Web Services 開發的關鍵技術。Visual Studio 提供了一個全新的網頁設計器（稱為 Visual Web Developer），其中包含了許多用於創建和編輯 ASP.NET 網頁和 HTML 頁的增強功能。該設計器提供了比在 Visual Studio .NET 2003 中更簡單、更迅速的 Web 創建方法如圖(如圖 3-6)。 Visual Web Developer 全面改進網站開發的各個領域。可以創建網站並將其作為本機文件夾來進行維護，也可以將其放在 Internet 信息服務 (IIS) 中，或放在 FTP 或 SharePoint 服務器上進行維護。Visual Web Developer 設計器支持所有的 ASP.NET 增強功能，包括可以簡化許多 Web 開發任務的近二十餘種新元件。開發網頁視窗方案總管視窗. 工具箱視窗. 屬性視窗. 圖 3-6 Microsoft Visual Studio 2005 視窗介面 (資料來源：本計畫整理). 20.

(37) 第三章. 工地物料整合性專案管理系統規劃. 第二節系統功能分析以下將針對本計畫所擬定之工地物料整合性專案管理系統作功能分析。有效率的管理系統必須在前期的系統功能分析時就把所有可能用到的功能做探討，並且考量是否為本計畫所採用，以避免功能不齊全，或無法有效率的讓使用者使用。本節將對於使用者權限、功能分析以及系統整體架構等各方面，作一個說明與分析。. 一、使用者權限分析系統可登入的使用群組分為一般使用者、業主、基層營造廠商人員、高層營造廠商人員、系統管理者五個使用群組，而不同的使用群組可使用到的功能以及可操作的介面敘述如下：. 1.一般使用者在展示本計畫之系統且不影響系統維護的情況下，一般使用者僅能使用一般性之查詢及列印介面，無法作資料之修改。此為權限最低的系統使用者。. 2.業主為了使業主對現場工地物料之使用情形快速了解、且不影響系統維護下，業主能使用較深入性之查詢及列印介面，無法做資料之修改，但可作搜尋的動作以及報表列印之功能. 3.基層營造廠商人員基層營造廠商人員可做工地之物料部分作編輯中的新增、刪除、儲存、列印等功能、搜尋的動作以及報表列印之功能。. 4.高層營造廠商人員. 21.

(38) 應用 RFID 於工地物料整合性專案管理系統之開發. 高層營造廠商人員除了可使用基層營造廠商人員之功能外，還可對專案作整體部分執行編輯中的新增、刪除、修改的功能，使專案執行能更快速且有效率。. 5.系統管理者系統管理者的工作是維持系統的運作以及系統有問題時必須作除錯的動作，可使用的系統功能除了與高層營造廠商人員相同外，還可針對使用者之登入帳號部分作新增、刪除、修改的功能，以維護及管理系統之運作。. 二、功能分析本研究於系統建置作業前，分為四項作業模組(1) 基本資料作業、(2)共同資料作業、(3)專案管理作業、(4)物料管理作業，以下再細分其系統維護選項與功能簡介等項目(如圖 3-7)。進而使 RFID 導入物料管理資訊系統建置作業更有效率。. 22.

(39) 第三章. 工地物料整合性專案管理系統規劃. 圖 3-7 系統架構圖 (資料來源：本計畫整理). 23.

(40) 應用 RFID 於工地物料整合性專案管理系統之開發. (一)、基本資料作業 1. 系統登錄畫面讓使用者透過本畫面輸入使用者名稱及密碼做登錄及確認之工作。. 2. 系統管理維護提供系統管理人員可以新增使用者登入系統所需之帳號與密碼，並且可修改已新增過的帳號與密碼，亦可將不不使用的帳號與密碼刪除。另系統管理人員可以依照不同的使用者做不同的權限設定，如一般使用者只能使用查詢之功能，工地管理人員則可擁有新增或修改之權力等。. 3. 使用單位維護提供維護系統中會被使用到的物料單位，包含查詢、新增、修改、刪除等，並提供列印所有使用單位。. 4. 營造廠商維護提供營建廠商資料建檔，包含營建廠商的編號、姓名、負責人姓名、電話號碼、手機號碼、傳真號碼、電子郵件、網址。. 5. 業主資料維護提供業主資料建檔，包含業主的編號、姓名、地址、電話號碼、手機號碼、傳真號碼、電子信箱、網址、所屬專案。. 6. 建築師資料維護提供建築師資料建檔，包含建築師的編號、姓名、地址、電話號碼、手機號碼、傳真號碼、電子信箱、網址。. 24.

(41) 第三章. 工地物料整合性專案管理系統規劃. 7. 營建廠商人員資料維護管理人員可建置營建廠商人員的相關資料，以便雙方之溝通以及日後所需之聯絡，在管理方面也可以更清楚了解廠商人員之資料。. 8. 材料廠商資料維護為了搜尋、輸入方便，本計畫將物料的供應廠商合併，以利使用者對機具、物料廠商資料建檔，包含廠商的編號、姓名、負責人姓名、電話號碼、手機號碼、傳真號碼、電子郵件、網址。. (二)、共同資料作業 1. 基本工項維護讓使用者能維護及查詢公共工程委員會之綱要編碼之大項、中項及細項資料。. 2. 基本物料維護讓使用者能維護及查詢物料相關資料，該物料之前五碼乃使用公共工程委員會綱要編碼之中項，另後加 4 碼來自動編製，含物料之編碼、名稱、使用單位及材料廠商編號等。. 3. 標籤資料維護讓使用者能維護及查詢本系統使用之標籤資料(含編號及設定日期)、材料標籤資料(含標籤編號、材料編號、使用單位及代表數量)及標籤進貨維護(含檢核標籤是否已經被用過、標籤 Log 資料、標籤錯誤資料、及進料單之自動產生等)。. (三)、專案管理作業 1.專案資料維護. 25.

(42) 應用 RFID 於工地物料整合性專案管理系統之開發. 讓使用者能夠維護專案相關資料，包含編號、業主資料、建築師資料、營造廠資料、名稱、工期、開始及結束時間、專案位置及其他相關資料。. 2.專案工項設定使用者可用來設定某專案所含之工項，使用公共工程委員會綱要編碼之大項、中項、細項逐一選取，並輸入至相關專案，以供日後使用。. 3.專案物料資料顯示使用者可在系統上使用公共工程委員會綱要編碼之大項、中項、細項逐一選取，設定該專案使用之物料資料，包含物料編號、供應商、使用數量及庫存數量等，並可做專案物料之顯示與列印。. (四)、物料管理作業 1. 訂料作業維護使用者可以透過本模組輸入訂料工作，包含編號、日期、承辦人、廠商資料、物料資料、數量及單價等。. 2. 進料作業維護使用者可以透過本模組輸入進料工作，包含編號、日期、承辦人、廠商資料、物料資料、數量及單價等。. 3. 退料作業維護使用者可以透過本模組輸入退料工作，包含編號、日期、承辦人、物料資料及數量等。. 4. 領料作業維護使用者可以透過本模組輸入領料工作，包含編號、日期、承辦人、物料. 26.

(43) 第三章. 工地物料整合性專案管理系統規劃. 資料及數量等。. 5. 還料作業維護使用者可以透過本模組輸入還料工作，包含編號、日期、承辦人、物料資料及數量等。. 6. 物料查詢維護使用者可使用物料查詢維護來針對系統之訂料、進料、領料、還料等，作編號、日期(含之前、中間、之後)、廠商、物料等之查詢與列印。. 27.

(44) 應用 RFID 於工地物料整合性專案管理系統之開發. 第三節資料庫初始資料之建立本研究使用 SQL 語法，將相關資料以文字敘述，逐行輸入系統，在資料庫中輸入超過 12,000 筆之初始資料(如表 3-1 所示)，以供除誤及訓練之用。表 3-1 本研究預先輸入之資料內容及數量資料種類資料筆數綱要編碼大項資料. 19. 綱要編碼中項資料. 917. 綱要編碼細項資料. 10,103. 材料廠商資料. 100. 營造廠商資料. 30. 業主資料. 30. 建築師資料. 30. 專案資料. 20. 使用者資料. 30. 員工資料. 30. 專案工項資料. 100. RFID 標籤資料. 300. 物料標籤資料. 100. 採購單資料. 60. 進料單資料. 60. 退料單資料. 60. 領料單資料. 60. 還料單資料. 60. 合計. 12,109. (資料來源：綱要編碼取自於公共工程價格資料庫，建築師、營造廠商、材料廠商、物料取自於台灣省建築材料商業同業公會聯合會的建材年鑑). 28.

(45) 第三章. 工地物料整合性專案管理系統規劃. 第四節模組發展流程本研究透過 RFID 技術應用，發展建立 RFID 營造工地施工物料之管理系統，利用此系統可即時掌握物料推置情形、進行中之施工情況，藉以加強施工管理、提升施工效率。. 系統主要模組為專案管理模組、共同資料模組、物料管理模組與基本資料模組等四項，連結至系統後會先到基本資料模組的系統登入畫面（如圖 3-8），系統登入後，才能使用系統功能。. 登入. 權限選擇. 0. 1. 資料庫連結. 資料庫連結. 拒絕登入. 登入成功. 轉頁至錯誤頁面. 使用系統功能. 圖 3-8 系統登入畫面示意圖（資料來源：本計畫整理）基本資料模組另外還包含系統管理作業、營造廠商資料作業、業主資料. 29.

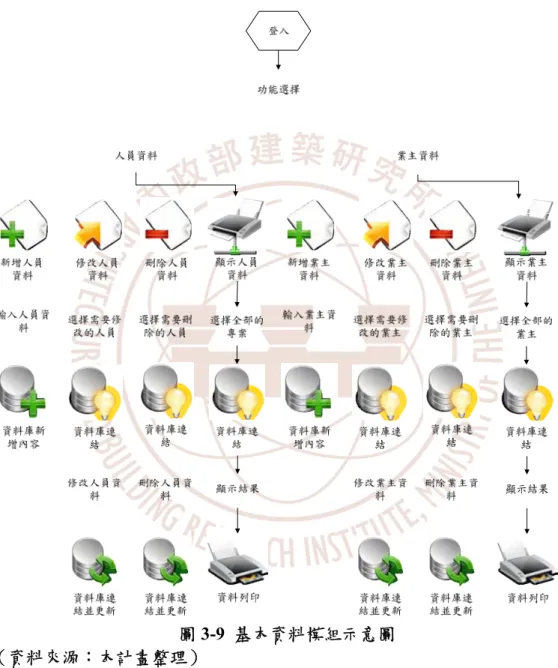

(46) 應用 RFID 於工地物料整合性專案管理系統之開發. 維護、建築師資料維護、人員資料維護、建築材料廠商資料維護（如圖 3-9、圖 3-10、圖 3-11 所示）。. 圖 3-9 基本資料模組示意圖（資料來源：本計畫整理）. 30.

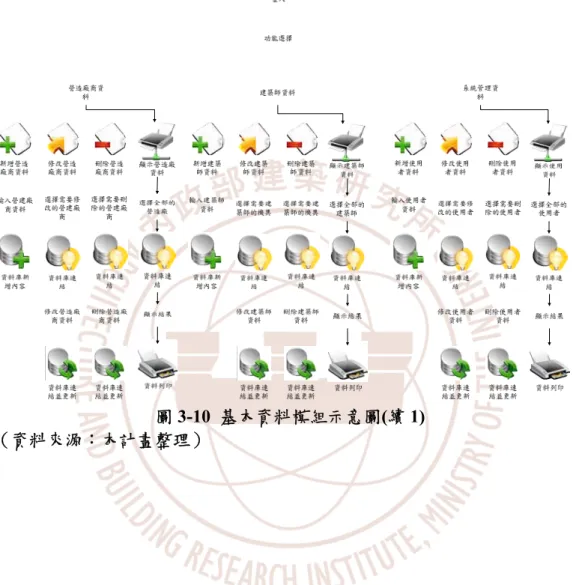

(47) 第三章. 工地物料整合性專案管理系統規劃. 圖 3-10 基本資料模組示意圖(續 1) （資料來源：本計畫整理）. 31.

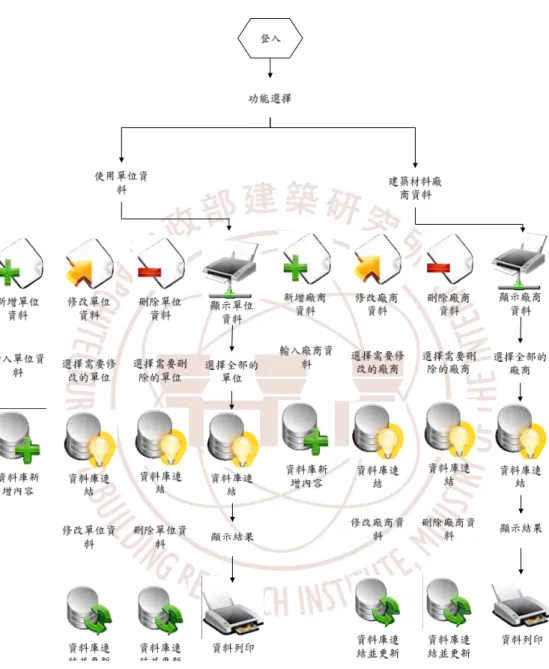

(48) 應用 RFID 於工地物料整合性專案管理系統之開發. 圖 3-11 基本資料模組示意圖(續 2) （資料來源：本計畫整理）. 共同資料模組包含基本工項維護、基本物料維護以及標籤資料維護，主要是資料庫內建的資料，專案所需的項目均由共同資料提供，若專案所需的. 32.

(49) 第三章. 工地物料整合性專案管理系統規劃. 項目並不在資料庫內，則須要讓使用者自行輸入至共同資料模組後方能在專案管理模組選用，如圖(3-12 至圖 3-14 所示)。. 圖 3-12 基本工項模組示意圖（資料來源：本計畫整理）. 圖 3-13 標籤資料模組示意圖（資料來源：本計畫整理）. 33.

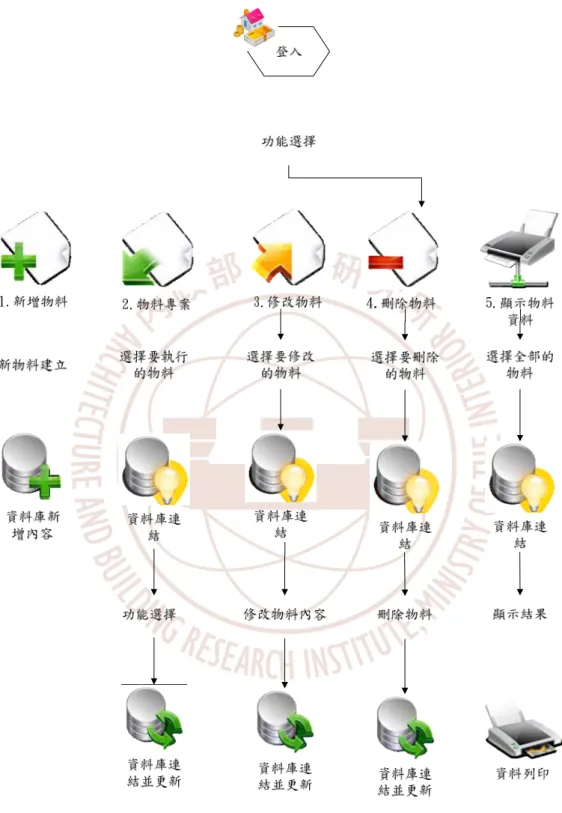

(50) 應用 RFID 於工地物料整合性專案管理系統之開發. 圖 3-14 基本物料模組示意圖（資料來源：本計畫整理）專案管理模組內的作業維護包含專案物料維護(如圖 3-15 所示)、專案資. 34.

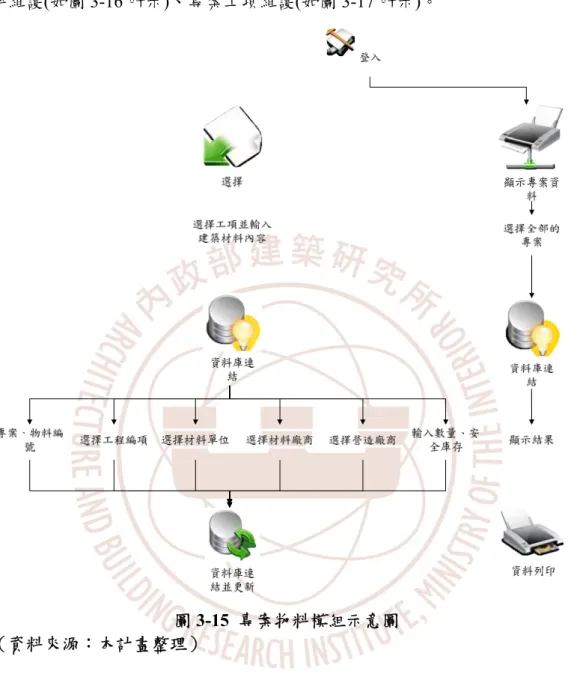

(51) 第三章. 工地物料整合性專案管理系統規劃. 料維護(如圖 3-16 所示)、專案工項維護(如圖 3-17 所示)。. 圖 3-15 專案物料模組示意圖（資料來源：本計畫整理）. 35.

(52) 應用 RFID 於工地物料整合性專案管理系統之開發. 圖 3-16 專案資料模組示意圖（資料來源：本計畫整理）. 36.

(53) 第三章. 工地物料整合性專案管理系統規劃. 圖 3-17 專案工項模組示意圖（資料來源：本計畫整理）. 物料管理模組包含訂料作業維護、進料作業維護、領料作業維護、還料作業維護、退料作業維護、物料查詢維護，如圖 3-18 所示。. 37.

(54) 應用 RFID 於工地物料整合性專案管理系統之開發. 圖 3-18 物料管理模組示意圖（資料來源：本計畫整理）. 38.

(55) 第三章. 工地物料整合性專案管理系統規劃. 第五節系統資料庫架構資料庫結構為系統的主要核心，一旦資料庫架構發生錯誤、設計不良，或者是不符合功能需求，使整個資料處理發生錯誤，導致輸出非預期之結果，所以研擬一個嚴謹的資料庫架構是很重要的。隨著資訊科技的進步，資料庫系統發展從傳統關聯式資料庫(Relational Database)到物件導向式資料庫 (Object-Oriented Database)，簡稱 OODB)，物件導向式資料庫已成為資料庫管理系統的發展主流。本計畫使用 RFID 模組並利用 ER/Studio 工具建立一個 E-R Model (Enti-ty-Relationship Model)(如圖 3-19 及 3-20 所示)。在資料庫規劃方面，採用正規化資料庫的步驟，讓資料庫在使用時能更有效率、更容易維護，並可在資料庫的設計實作上避免資料重複或相互矛盾的情形。. 圖 3-19 『工地物料整合性專案管理系統』E-R Model 之邏輯圖 (資料來源：本計畫整理). 39.

(56) 應用 RFID 於工地物料整合性專案管理系統之開發. 圖 3-20 『工地物料整合性專案管理系統』E-R Model 之實體圖 (資料來源：本計畫整理). 表 3-2 作業群組檔資料表資料表格欄位. 名稱. 索引. 資料型態長度. GupID. 群組編號. PK. Varchar. 15. Description. 描述. Varchar. 50. (資料來源：本計畫整理) 表 3-3 作業項目檔資料表資料表格欄位 FunID GupID Description (資料來源：本計畫整理). 40. 名稱. 索引. 資料型態長度. 作業編號. PK. Integer. 群組編號描述. Varchar Varchar. 15 50.

(57) 第三章. 表 3-4 權限資料表資料表格欄位 UserId FunID ProjectID Level_1 Level_2 Level_3 Level_4 Level_5 Level_6 (資料來源：本計畫整理) 表 3-5 單位資料表資料表格欄位. UnitName. (資料來源：本計畫整理) 表 3-6 專案資料表資料表格欄位 ProjectID OwnerID ConstID ArchitectID ProjectName ConstDate StartDate FinishDate ProjectSite ProjectManager Tel Fax TotalPrice (資料來源：本計畫整理). 工地物料整合性專案管理系統規劃. 名稱使用者帳號群組編號專案編號進入新增修改刪除列印其他. 索引 FK FK FK. 資料型態長度 Varchar 15 Integer Varchar 50 Integer Integer Integer Integer Integer Integer. 名稱. 索引. 資料型態長度. 單位. PK. Varchar. 10. 名稱專案編號業主編號營造廠商編號建築師編號專案名稱專案工期開始日期結束日期專案地點專案主管電話傳真總價. 索引 PK FK FK FK. 資料型態 Varchar Varchar Varchar Varchar Varchar Integer Date Date Varchar Varchar Varchar Varchar Float. 長度 50 15 15 15 100. 100 15 15 15. 41.

(58) 應用 RFID 於工地物料整合性專案管理系統之開發. 表 3-7 工項大項資料表資料表格欄位. 名稱. 索引. 資料型態長度. IDA. 大項編碼. PK. Varchar. 10. NameA. 大項名稱. Varchar. 50. (資料來源：本計畫整理) 表 3-8 工項中項資料表資料表格欄位 IDA IDB. 名稱大項編碼中項編碼. NameB. 中項名稱. 索引 FK PK. 資料型態長度 Varchar 10 Varchar 10 Varchar. 50. 長度 10 10 50 10 200. (資料來源：本計畫整理) 表 3-9 工項細項資料表資料表格欄位 IDA IDB IDC UnitName NameC Price (資料來源：本計畫整理) 表 3-10 專案細項資料表資料表格欄位. 索引 FK FK PK FK. 資料型態 Varchar Varchar Varchar Integer Varchar Float. 名稱. 索引. 資料型態長度. ProjectID. 專案編號. FK. Varchar. 50. IDC UnitName ItemC Qty. 細項編碼單位細項名稱數量. FK FK. Varchar Integer Varchar Float. 50 10 50. Price (資料來源：本計畫整理). 42. 名稱大項編碼中項編碼細項編碼單位細項名稱單價. 單價. Float.

(59) 第三章. 表 3-11 RFID 標籤資料表資料表格欄位 Uid BeenUsed UseDate Note. 名稱標籤編號已經使用設定日期. 工地物料整合性專案管理系統規劃. 索引 PK. 資料型態長度 Varchar 50 Integer Varchar 15 Varchar. 備註. 50. (資料來源：本計畫整理) 表 3-12 RFID 歷史檔資料表資料表格欄位. 名稱. 索引. 資料型態長度. Uid. 標籤編號. PK. Varchar. 50. ReadDate. 讀取日期. Varchar. 15. (資料來源：本計畫整理) 表 3-13 RFID 錯誤檔資料表資料表格欄位. 名稱. 索引. 資料型態長度. Uid. 標籤編號. PK. Varchar. 50. ReadDate. 讀取日期. Varchar. 15. 資料型態 Varchar Varchar Float Varchar Varchar Varchar. 長度 15 50. (資料來源：本計畫整理) 表 3-14 建築材料資料表資料表格欄位 MaterialID MatName Price UnitName FactID Note (資料來源：本計畫整理). 名稱建築材料編號建築材料名稱單價單位營造廠商編號備註. 索引 PK. FK FK. 10 15 50. 43.

(60) 應用 RFID 於工地物料整合性專案管理系統之開發. 表 3-15 使用者資料檔資料表資料表格欄位 ProjectID UserID Name Acc_enabled. 名稱專案編號登入帳號性名權限等級. 索引 FK. User_password 登入密碼. 資料型態 Varchar Varchar Varchar Integer. 長度 50 15 15 10. Varchar. 50. (資料來源：本計畫整理) 表 3-16 業主資料表資料表格欄位 OwnerID OwnerName Address TelO Fax Email Http (資料來源：本計畫整理) 表 3-17 營造廠商資料表資料表格欄位 ConstID ConstName BossName Address TelO Fax Email Http (資料來源：本計畫整理). 44. 名稱業主編號. 索引 PK. 資料型態長度 Varchar 15. 名稱. Varchar. 100. 地址電話傳真電子信箱網址. Varchar Varchar Varchar Varchar Varchar. 200 15 15 100 200. 資料型態 Varchar Varchar Varchar Varchar Varchar Varchar Varchar Varchar. 長度 15 100 50 200 15 15 100 200. 名稱營造廠商編號營造廠商名稱負責人名稱地址電話傳真電子信箱網址. 索引 PK.

(61) 第三章. 表 3-18 建築師資料表資料表格欄位 ArchitectID. 名稱建築師編號. 工地物料整合性專案管理系統規劃. 索引 PK. ArchitectName 建築師名稱 Address TelO Fax Email Http (資料來源：本計畫整理) 表 3-19 建築材料廠商資料表資料表格欄位 FactID VAT_Number FactName BossName Address TelO Fax Email Http (資料來源：本計畫整理) 表 3-20 營造廠商人員資料表資料表格欄位 EmployeeID ConstID EmployeeName TelM TelO Email Address (資料來源：本計畫整理). 地址電話傳真電子信箱網址. 名稱材料廠商編號統一編號材料廠商名稱負責人名稱地址電話傳真電子信箱網址. 索引 PK. 名稱人員編號營造廠商編號姓名手機電話. 索引 PK FK. 電子信箱地址. 資料型態長度 Varchar 15 Varchar. 100. Varchar Varchar Varchar Varchar Varchar. 200 15 15 100 200. 資料型態 Varchar Float Varchar Varchar Varchar Varchar Varchar Varchar Varchar. 長度 15. 資料型態 Varchar Varchar Varchar Varchar. 長度 15 15 50 15. Varchar. 15. Varchar Varchar. 50 100. 50 50 200 15 15 100 200. 45.

(62) 應用 RFID 於工地物料整合性專案管理系統之開發. 表 3-21 專案建築材料資料表資料表格. ProjectID MaterialID UnitName FactID Price QtyUsed QtyOnWay QtyStock SafeStock. 索引專案編號 FK 建築材料編號 PK 單位 FK 建築材料廠商編號 FK 單價已用量在途量庫存量安全庫存量. Note. 備註. 欄位. 名稱. 資料型態長度 Varchar Varchar Varchar Varchar Float Float Float Float Float. 50 15 10 15. Varchar. 50. (資料來源：本計畫整理) 表 3-22 建築材料 RFID 資料表資料表格欄位名稱. 資料型態長度. Uid. RFID 編號. FK. Varchar. 50. MaterialID. 建築材料編號. FK. Varchar. 15. UnitName. 單位名稱. FK. Varchar. 10. 名稱訂料單編號. 索引 PK. 資料型態長度 Varchar 15. 材料廠商編號. FK. Varchar. Qty (資料來源：本計畫整理) 表 3-23 訂料主檔資料表資料表格欄位 OrderId FactID OrderDate HandleName Note Transfer TotalPrice (資料來源：本計畫整理). 46. 索引. 數量. 訂購日期承辦人備註匯入系統總價. Date Varchar Varchar Integer Float. 15 15 200.

(63) 第三章. 表 3-24 訂料明細檔資料表資料表格欄位 OrderId MaterialID UnitName Qty Price (資料來源：本計畫整理) 表 3-25 進料主檔資料表資料表格欄位 InMatId FactID InDate HandleName TotalPrice Transfer Note (資料來源：本計畫整理) 表 3-26 進料明細檔資料表資料表格欄位 InMatId MaterialID UnitName Qty Price (資料來源：本計畫整理). 工地物料整合性專案管理系統規劃. 名稱訂料單編號. 索引 FK. 資料型態長度 Varchar 15. 建築材料編號. FK. Varchar. 15. 單位數量單價. FK. Varchar Float Float. 10. 名稱進料單編號材料廠商編號進料日期承辦人總價匯入系統. 索引 PK FK. 資料型態 Varchar Varchar Date Varchar Float Integer. 長度 15 15. Varchar. 200. 備註. 15. 名稱進料單編號. 索引 FK. 資料型態長度 Varchar 15. 建築材料編號. FK. Varchar. 15. 單位數量單價. FK. Varchar Float Float. 10. 47.
