行政院國家科學委員會專題研究計畫 成果報告
小型化陶瓷天線之設計於無線通訊應用之實現(第 3 年)
研究成果報告(完整版)
計 畫 類 別 ： 個別型 計 畫 編 號 ： NSC 97-2221-E-151-009-MY3 執 行 期 間 ： 99 年 08 月 01 日至 100 年 07 月 31 日 執 行 單 位 ： 國立高雄應用科技大學光電與通訊工程研究所 計 畫 主 持 人 ： 陳華明 報 告 附 件 ： 出席國際會議研究心得報告及發表論文 處 理 方 式 ： 本計畫可公開查詢中 華 民 國 100 年 10 月 21 日
國
國
科
科
會
會
專
專
題
題
研
研
究
究
計
計
畫
畫
完
完
整
整
報
報
告
告
小型化陶瓷天線之設計於無線通訊應用之實現(3/3)
(Design of Miniature Ceramic Antenna for the Realization of Wireless
Communication Applications)
計畫類別：個別型計畫
計畫編號：NSC 97－2221－E－151－009－MY3
執行期間： 99 年 08 月 01 日至 100 年 07 月 31 日
計畫主持人：陳華明 教授 國立高雄應用科技大學光電與通訊研究所
一、中文摘要
本章節在介質負載天線的設計上，提出 了一種可行的雙環形結構，也成功的利用高 介電常數的陶瓷介質負載縮小了天線的體 積，天線的實品圖顯示了它的實際大小比一 元硬幣還要小，如果能夠使用更高介電常數 的介質或者與多層陶瓷技術做結合，還能夠 再更縮小它的體積，更具有實用性的價值。 操作頻率雖然還未達到UWB 無線通訊的規 格 f = 3100 ~ 10600 MHz 的使用頻段，但是 已經非常接近了，場型與增益也有不差的表 現，因此是目前無線通訊發達的時代中一個 相當不錯的設計選擇。在經過本章節的天線 設計與討論後，了解到使用高介電常數介質 作為負載的介質負載天線特性，對於高介電 常數天線可以有初步的認識，另外，在製作 的過程中也可以接觸到許多不同的陶瓷介 質負載天線製作方式，例如低溫陶瓷共燒與 網版印刷等相關的製程，對於陶瓷介質的材 料特性也可以有相當的了解，也是設計其他 種類高介電常數天線所必須具備的基本知 識。二、緣由及目的
超寬頻(Ultra-Wideband，UWB)，在美國 軍方已經使用多年的短距離傳輸技術，適用 距離在十公尺內，而超寬頻的技術可用在地 面穿透雷達、穿牆影像偵測等特種任務，是 一種具有高傳輸速率、低耗電量及低成本的 無線通訊技術，適合需要大量傳輸頻寬的無 線通訊應用，它可以用在無線個人區域網路 (Wireless Personal Area Network，WPAN)、 家庭網路連接和短距離雷達等領域。在西元 2002年2月14日經由美國聯邦傳播通訊委員 會(Federal Communications Commission ， FCC)正式立法通過，而將它開放為商業用 途之後，立即成為各方業者關注的焦點，而 在通訊與量測系統兩大領域受到矚目。依據 美國聯邦傳播通訊委員會的規定，超寬頻通 訊與量測系統所運用的頻段範圍，則被訂定 在3.1 GHz～10.6 GHz，而發射功率則限制 在-41.25dBm/MHz(Part 15b Limitation)，為 了避免干擾其它現存的通訊系統。晶片型陶瓷天線(Ceramic Chip Antenna) 是 屬 於 介 質 負 載 天 線(Dielectric-Loaded Antenna, DLA)[1-2]，係利用具有高介電常 數特性的陶瓷材料作為天線基材，來達到縮 小化的目的，且由於陶瓷材料其介質損耗的 相當低，因此不會影響天線的輻射效能，比 起一般使用玻璃纖維板(FR4)製成的天線， 必須透過增加元件或者特殊的堆疊架構來 補償本身的材料缺點，要來的優異；晶片型 天線[3-5]具有重量輕、體積小以及容易製作 等優點，更可透過表面黏著技術(Surface Mount Technology, SMT)與任何物體表面接 著，不會影響物體的外觀與本身的結構，是 目 前 無 線 通 訊 中 經 常 使 用 到 的 天 線 種 類 [6-8]。 本章節提出一種晶片型超寬頻天線設 計，以單極天線的架構設計，使用介電常數 為 38 之陶瓷介電材料作為天線的負載，在
其表面加上經過設計的金屬輻射導體，並將 其放置於 FR4 介質基板上，以一微帶線作 為天線的饋入裝置，產生具有超寬頻的天線 效能。對於天線的相關結構與結果特性會在 接下來的章節中清楚的介紹。 金屬導體部分，由於是採用附著於陶瓷表 面方式設計，通常採用三種最為普遍的製程 技術，一是低溫共燒陶瓷(Low Temperature Co-fire Ceramic, LTCC )技術，再者就是金屬 導 體 的 蒸 鍍 或 濺 鍍 製 程 以 及 金 屬 網 印 製 程，不論是哪一種，皆需耗費高昂的製作成 本，所以可以利用比較傳統的製作方式來克 服，本文所提出的天線，其導體結構並不複 雜，可以預先切割好之金屬片或金屬銅帶， 以可靠的表面貼著技術貼附於陶瓷表面，即 可達到所要求的效能，使整個製作的成本降 低 。 在 金 屬 導 體 結 構 設 計 方 面 ， 以 環 形 (annular-ring)的設計結構為基礎，比起傳統 的圓形結構有更小的尺寸與更好的效能，且 利用陶瓷的立體結構條件，可以於其上下表 面各設計一環並於側邊連接，利用此兩環間 的電容耦合效應，補償原本使用陶瓷元件因 材料高品質因素所造成的窄頻特性，使天線 產生出寬頻的特性。 (a) (b) 圖 2.1 偶極與單極天線電流分佈圖 (a)偶 極天線 (b)單極天線 如圖2.1 所示，圖 2.1(a)為偶極天線的電 流分佈圖，圖 2.1(b)為單極天線的電流分 佈，其中虛線部分為映像定理所產生的效 應。單極天線的電流與電荷分佈會與偶極天 線的上半部相同，但因為輸入端的間隙寬度 只有偶極天線的一半，所以端電壓也只有偶 極天線的一半，由式(2.1)可得輸入阻抗為偶 極天線的二分之一。 1 monopole 2 dipole monopole dipole monopole dipole 1 2 V V Z Z I I = = = (2.1) 單極天線的輻射電阻也可由偶極天線的 輻射電阻求得，如式(2.2)。 1 monopole 2 dipole ,monopol 2 2 ,dipole 1 1 2 monopole 2 dipole 1 2 r e r P P R R I I = = = (2.2) 另外，饋入方式以微帶線方式饋入，因為 微帶線之接地面與微帶線分屬於兩不同平 面，因此當天線與微帶線結合時，天線對於 接地面會具有較好的區隔性，較不易受到製 作時所造成的短路影響，且接地面不與天線 共平面有個好處，可以透過調整接地面與天 線的間距或是改變接地面之形狀來達到阻 抗匹配的效果，天線在製作上具有較大的設 計改良空間。 而要求得偶極天線阻抗，可由天線的輻射 功率來計算求得： 2 * 2 r 1 1 ( ) sin 2 r m 2 P = R I =
∫∫
EK×H rK θ θ φd d (2.3) 又 ' * ' cos 0 , sin ( ) 2 4 j r j z E e E H E j I z e dz r β β θ θ θ ωμ θ η π − × = =∫
' K K (2.4) ( ) 2 2 r 0 cos / 2 cos 30 36.54 (W) sin m m P I π π θ dθ I θ ⎡ ⎤ ⎣ ⎦ ∴ =∫
= (2.5)三、天線設計原理
單 極(monopole) 天 線 是 藉 由 映 像 定 理 (Image theory)，對稱於地(ground plane)產生 如偶極(dipole)天線的電流分佈與效應。 將(2-5)式的結果代入(2-3)式 r , 2 r dipole 2 73 ( ) m P R I ⇒ = ≅ Ω , , 36.5 ( ) 2 r dipole r momopole R R ⇒ = = Ω (2.6) 故偶極天線的輻射電阻大約為 73 Ω，單極天線的輻射電阻約為36.5 Ω。所以單極天線 的設計更適合於傳輸特性阻抗為 50Ω的通 訊 負載來製作晶片 型 線的主要原 系統架構上。 另外，單極天線的共振頻率可以寫成式 (2.7)。f0為共振頻率，c 為光速，L 為天線長 度約四分之一波長，εeff 為等效的介電常 數。由式(2.3)可知，當等效的介電常數不變 時，要降低天線的共振頻率就必須加大天線 的長度 L，但是這就會導致天線的體積變 大，因此要獲得更小的天線體積或更低的共 振頻率，增加等效的介電常數是最好的方 法，此為用高介電常數介質 陶瓷天 因。 0 4 eff c f L ε = (2.7) 關表示式可以式(2.8)及式(2.9)表示 如下： 對 於 單 極 天 線 而 言 ， 要 計 算 低 點 頻 率 FL，也就是 VSWR 最先小於 2 的頻率。可 使用圓柱體近似法[9]來計算所座落的頻 率。如圖 2.2 所示，圓柱體半徑為 r，長度 為 L，相 圖 2.2 圓柱體架構圖 0.24 L= λF (2.8) 1 L L r F L L r r + = = + (2.9) 從 式(2.8)和式(2.9)可得 ( ) 0.24 0.24 0.24 L+r L L L r L F λ= = = + (2.10) 所 以低點頻率 FL可表示成 300 0.24 72 L F c L r L r λ = = = + + × (2.11) 其 入圓柱體 高度中，則可 中 FL的單位為GHz，L、r 的單位為 mm 由於式(2.11)並未考慮天線與接地的間隙 高度 g (mm)影響，若將此影響併 把式(2.11)修正為 72 L F L r g = + + 當天線形狀 (2.12) 為正方形結構時，其長 L 及寬 W，所以 L W= (2.1 可利用圓柱體表 3) 面積來等效計算矩形面 積，則表示成 2π× × = ×r L W L (2.14) 得式(2.15) 2 r W π = 將式(2.13)及式(2.15)代入式(2.12)，假設天 線與接地並無間隙，令g = 0，若設計低點 (2.15) FL = 3 GHz，則式(2.12)變成 72 3 2 W W L F π = = (2.16) 正方形邊長 約 改變接地面結構來 達到阻抗匹配的效果。 + 可解出 W = 20.7，因此設計出的 為20mm 的平面單極天線。 通常設計天線時大多採用同軸探針、微帶 線或共面波導等饋入機制，但是這些饋入機 制大多數具有傳輸的特性阻抗，與天線輻射 主體連接時，一般情況下通常會經由修改天 線的結構，使從天線主體的等效特性阻抗接 近於饋入機制的阻抗值，以此方式達到阻抗 匹配的效果，但有時天線特性阻抗並非能修 改至接近饋入機制的特性阻抗，有其改良的 極限存在，此時可以經由 圖 2.3 修改接地面結構之等效等路圖 如圖2.3 所示，以一微帶線饋入的天線設 計為例，當改變微帶線的接地面，在其與天 線連接的末端，以倒梯形缺口的結構改變接 地面形狀，可以等效為並聯一旁路電容C 及 串聯一電感L，修改梯形的上底、下底及高 等參數可以改變等效的電容及電感的值，經
由此種修改方式可輕易使天線與饋入機制 達 計 也可以利用LTCC 製程方式實現[20]。
四、天線設計

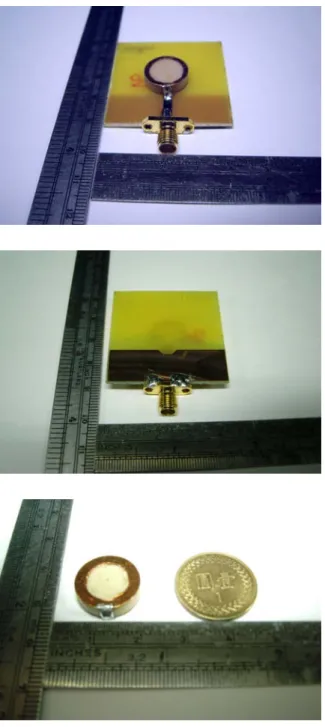

度 Hd = 4 mm，陶瓷的介電常數 ε r = 3 c × Hc 整體的品質因數，以獲得更寬頻的效 果 W1 陶瓷介質體與接地面距離 G = 0 mm。 2.1 瓷雙 形超 天 尺寸 ) 到阻抗匹配的要求。 一 般 超 寬 頻 天 線 的 設 計 結 構 大 多 為 方 形、圓形[10]、三角形[11]、圓形變化[12-13] 與鑽石形[4]，也可以增加短路裝置來縮小超 寬頻天線較大尺寸[15]，其中也有不少文獻 中提出，在輻射金屬體上挖置槽孔，可抑制 掉某段頻帶的設計[16-19]，以上這樣的設 本章所提出的陶瓷介質負載雙環形超寬 頻天線設計，如圖2.1 所示，是由微帶線饋 入，陶瓷介質放在 FR4 介質基板的中央， 基板厚度為 H 為 1.6 mm，大小 L × W = 40 × 40 mm2，介電常數εr = 4.4；微帶線作為饋 入線，寬度為 Wf = 4 mm，接地面的長度 Lg = 10.5 mm；陶瓷與地之間的距離非常緊 密，所以 G = 0 mm，陶瓷的半徑 R = 7.5 mm，厚 8。 首先在圓盤形陶瓷材料的上下表面附著 一環形結構的金屬面，使用環形結構的輻射 金屬導體，其原因除了配合圓柱形的陶瓷材 料外，另一個很重要的考量因素為環形的微 帶天線比一般的圓形微帶天線設計擁有較 大的頻寬與較小的尺寸。陶瓷表面上下兩環 的外徑R 都為 7.5 mm，而上表面環形結構 的內徑為6 mm 較細於下表面環形結構的內 徑7 mm，並於陶瓷的側面使用大小為 W = 3 × 4 mm2金屬片連接上下兩環。 利用陶瓷材料當作天線的負載基板，由於 陶瓷材料具有高介電係數的材料特性，所以 會使得天線的體積縮小，達到縮小化的設 計，但是由於陶瓷屬於高介電係數材料，所 以相對地品質因素(Quality Factor)比起其他 基板材料來得高，當利用此高介電係數的材 料作為負載，將天線設計於此時，天線的頻 寬 會 因 為 受 到 高 品 質 因 素 的 影 響 顯 得 窄 小，有鑑於此，本章所提出的雙環形結構設 計，利用上下兩環間耦合的電容效應，來降 低天線 。 在接地面部份，對於接地面使用倒梯形缺 口的修改，梯形的高度為 H1，上底為 W1， 下底為 W2，由於饋入線寬度並不做改變所 以，此處的下底寬度 W2不作修改與饋入線 寬度 Wf相同，只修改高度 H1與上底寬度 。 表 陶 環 寬頻 線 (mm L 40 W1 6.5 R 7.5 Lf 12.5 W2 3 R1 6 Lg 12.5 H 1.6 R2 5 W 40 Hc 4 D 15 Wc 3 Hd 4 G 0 Wf 3 H1 2 圖 2.4 陶瓷雙環形超寬頻天線結構圖圖 2.5 陶瓷雙環形超寬頻天線實體圖
五、結果與討論
依照2.3 節所示天線結構來設計的雙環形 超寬頻天線，其實驗與模擬的結果如圖 2.6 與表 2.2 所示，用電壓駐波比(VSWR)圖來 表示，並以VSWR = 2：1 的規格來看，實 驗值的頻寬可從3760 ~ 10978 MHz，頻寬比 可達 98%，而模擬值可從 3512 ~ 10669 MHz，頻寬比為 100.9%。實驗與模擬整體 趨勢觀察，實驗值與模擬值差異不大，但還 是有些許誤差存在，其來自於金屬導體與陶 瓷介質之間的空氣隙(air gap)所導致，如能 輔以更佳的黏著技術，應能得到更佳的結 果。 觀察圖2.7 的電流路徑分佈圖，在頻率 f = 3070 MHz 時的電流路徑圖，因為此頻率 為天線的主模態頻率，所以電流路徑的分 佈，類似於 TM11模的電流路徑分佈，上下 共有兩個電流零點，而頻率為 f =3070 MHz 時的四分之ㄧ真空波長為24.4 mm，又計算 天線在低頻的電流路徑長度為23 mm，大約 為0.235 λ0，與推算值相當接近；高頻的天 線電流路徑以高階模型態分佈，會出現電流 零點，尤其是以頻率 f = 9400 MHz 時的分佈 情況最為明顯，環形結構上共有四個電流零 點，其類似於 TM21模態的電流分佈，這就 代表此時天線的操作頻率為倍頻模態。 圖2.8 為天線未修改接地面形狀時，改變 環形內徑寬度的 VSWR 比較圖，當接地面 尚未有倒梯形的缺口時，可以經由上下表面 環形結構的內徑比例，調整出幾組較容易調 整天線阻抗匹配的組別，可發現當 R1 = 6 mm 及 R2 = 5 mm 組合的阻抗匹配較佳，所 以採用此種組合進行接下來對接地面的修 改，進而達到阻抗匹配。天線的縮小化技 術，最直接的就是提高天線介質的介電常 數，依據式(2.7)，當增加陶瓷的介電常數， 會增加天線的有效介電係數，所以如圖 2.9 所示，改變陶瓷介質的介電常數εr，觀察其 對天線的反射係數影響，可以發現當εr越大 時，天線的操作頻段也隨之下降，這符合式 (2.7)所示，但由於本章所提出之天線屬單極 天線的一種結構，因為這樣的結構下，天線 輻射機制與空氣接觸範圍較廣，因此增加陶 瓷的介電常數對於直接增加天線的有效介 電係數的幫助較少。 延續圖2.8 中的結果，採用 R1 = 6 mm 及 R2 = 5 mm 的組合，於接地面上挖上一倒梯 形的缺口，如圖 2.10 先假設倒梯形缺口的 高 H1 = 2 mm，然後改變倒梯形缺口的上底 W1，發現加大倒梯形缺口上底 W1，可以有 效改變整體的阻抗匹配，尤其是在 f = 6000 MHz 左右的頻段最為明顯，會隨著增加上 底寬度 W1，而慢慢達到阻抗匹配，由整體 趨勢上觀察，上底寬度 W1大約在6 ~7 mm 的範圍中，天線阻抗匹配最為良好，所以將 天線接地面倒梯形缺口的上底寬度設定為 W1 = 6.5 mm，然後再改變倒梯形缺口的高度 H1，如圖2.11 所示，當倒梯形缺口高度 增加時，天線在 f = 5000 ~ 6000 MHz 附近的 阻抗匹配會隨之變好，但相反的，在 f = 7000 ~ 10000 MHz 附近的阻抗匹配會隨之變 差，因此若是調整 H1參數時，必須有所取 捨並找出折衷點，所以在導梯形缺口的設計 中以 H1 = 2 mm 及 W1 = 6.5 mm 的組合能夠 達到最佳的阻抗匹配效果。 圖2.12 、2.13 與 2.14 為天線的增益值， 分別在低頻的增益約為2 ~ 3 dBi，整體平均 值為3.2 dBi，中頻的增益約為 3 ~ 5 dBi，整 體平均值為4.2 dBi，高頻也有約 2 ~5 dBi 的表現，整體平均值為3.6 dBi。圖 2.15、2.16 與2.17 分別為 4250 MHz、7050 MHz 與 9400 MHz 的輻射場型圖，可以發現三組測量頻 率都可以在 Y-Z 平面擁有接近全方向性 (Omi-directional)的輻射場形，且由於接地面 的較小導致 X-Z 平面的 0-180°部份會出現 場型略微歪斜的情形，是需要進一步改進的 部份。
(a)
(b)
圖 2.7 陶瓷雙環形超寬頻天線表面電流分 佈圖 (a) f = 3070 MHz (b) f = 4250 MHz (c) 圖 2.6 陶瓷雙環形超寬頻天線實驗與模擬 電壓駐波比(VSWR)比較圖 表2.2 圖2.6實驗值與模擬值之比較 操作頻段 (MHz) 頻寬 (MHz / %) 量測值 (Measured) 3760 ~ 10978 7218 / 98.0 % 模擬值 (Simulated) 3512 ~ 10669 7157 / 100.9 % (d) 圖 2.7 陶瓷雙環形超寬頻天線表面電流分 佈圖 (c) f = 7050 MHz (d) f = 9400 MHz圖 2.8 陶瓷雙環形超寬頻天線未修改接地 面改變環形內徑模擬 VSWR 比較圖 圖 2.11 陶瓷雙環形超寬頻天線改變接地 面梯形高度 H1模擬 VSWR 比較圖 圖 2.9 陶瓷雙環形超寬頻天線改變陶瓷介 電係數模擬 VSWR 比較圖 圖 2.12 陶瓷雙環形超寬頻天線實測増益 圖，f = 3950 ~ 5850 MHz 圖 2.13 陶瓷雙環形超寬頻天線實測増 益圖，f = 5850 ~ 8050 MHz 圖 2.10 陶瓷雙環形超寬頻天線改變接地 面梯形寬度 W1模擬 VSWR 比較圖

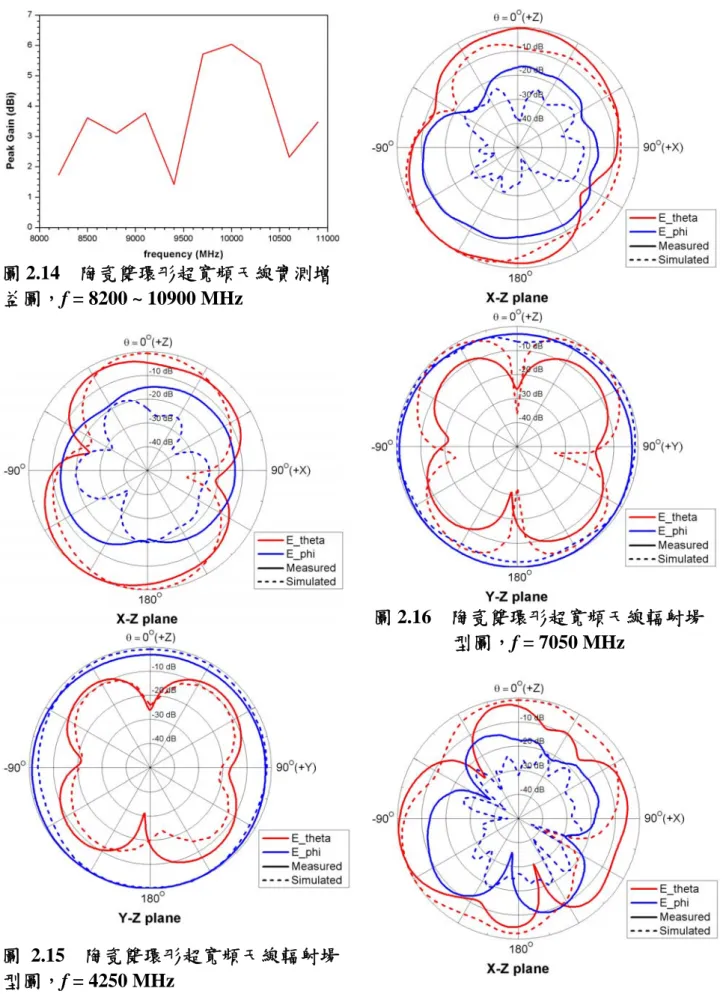

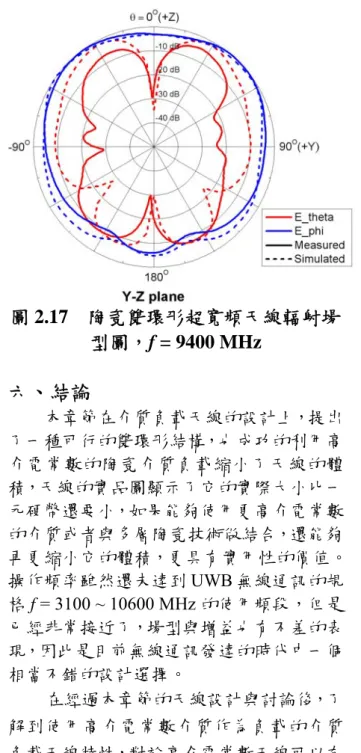

圖 2.14 陶瓷雙環形超寬頻天線實測増 益圖，f = 8200 ~ 10900 MHz 圖 2.16 陶瓷雙環形超寬頻天線輻射場 型圖，f = 7050 MHz 圖 2.15 陶瓷雙環形超寬頻天線輻射場 型圖，f = 4250 MHz
