實習進度10：定時指示燈控制電路

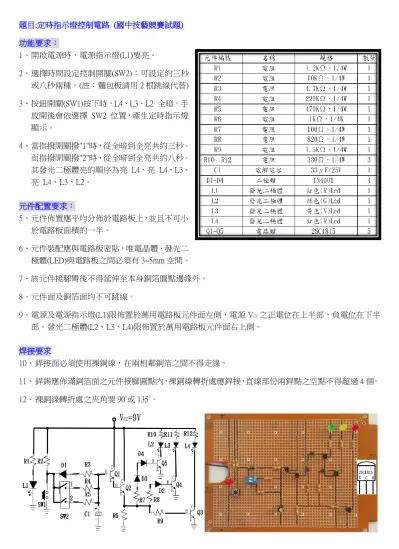

題目:定時指示燈控制電路 (國中技藝競賽試題) 功能要求： 1、 開啟電源時，電源指示燈(L1)要亮。 2、 選擇時間設定控制開關(SW2)：可設定約三秒 或八秒兩種。(註：麵包板請用 2 根跳線代替) 3、 按鈕開關(SW1)按下時，L4、L3、L2 全暗。手 放開後會依選擇 SW2 位置，產生定時指示燈 顯示。 4、 當指撥開關撥"1"時，從全暗到全亮共約三秒。 而指撥開關撥"2"時，從全暗到全亮共約八秒。 其發光二極體亮的順序為亮 L4、亮 L4、L3、 亮 L4、L3、L2。 元件配置要求： 5、 元件佈置應平均分佈於電路板上，並且不可小 於電路板面積的一半。 6、 元件裝配應與電路板密貼，唯電晶體、發光二 極體(LED)與電路板之間必須有 3~5mm 空間。 7、 該元件接腳彎後不得延伸至本身銅箔圓點邊緣外。 8、 元件面及銅箔面均不可跳線。 9、 電源及電源指示燈(L1)限佈置於萬用電路板元件面左側，電源 VCC之正電位在上半部，負電位在下半 部。發光二極體(L2、L3、L4)限佈置於萬用電路板元件面右上側。 焊接要求 10、 銲接面必須使用裸銅線，在兩相鄰銅箔之間不得走線。 11、 銲錫應佈滿銅箔面之元件接腳圓點內，裸銅線轉折處應銲接，直線部份兩銲點之空點不得超過 4 個。 12、 裸銅線轉折處之夾角要 90°或 135°。
