智慧型直接記憶體存取器設計

國 立 交 通 大 學

電機與控制工程學系

碩士論文

智慧型直接記憶體存取器設計

Design of Smart DMA Controller

研究生：

蘇育緯

智慧型直接記憶體存取器設計

Design of Smart DMA Controller

研 究 生：蘇育緯

指導教授：林進燈 教授

Student: Yu-Wei Su

Advisor: Chin-Teng Lin

國立交通大學

電機與控制工程學系

碩士論文

A Thesis

Submitted to Institute of Electrical and Control Engineering

College of Electrical Engineering and Computer Science

National Chiao Tung University

in partial Fulfillment of the Requirements

for the Degree of

Master

in

Electrical and Control Engineering

July 2005

Hsinchu, Taiwan, Republic of China

智慧型直接記憶體存取器設計

研究生：蘇育緯

指導教授：林進燈 博士

國立交通大學電機與控制工程研究所

摘要

數位訊號處理在現代科技生活上是非常重要的研究領域，舉凡通訊、娛樂到 日常生活所需，都脫離不了數位訊號處理的範疇。在消費性電子產品的高度需求 下，使用數位訊號處理器除了著重運算效能外，對成本的要求更為嚴苛。高階數 位訊號處理器的成本相當高，若需降低成本而採用低階處理器去獲得相同的效 能，勢必需要更高的時脈與更高的功率消耗。為了使一般通用型處理器達到數位 訊號處理器的效能，使得通用型處理器的效能更為強大，本論文提出一個智慧型 直接記憶體存取（DMA）控制器，以輔助處理器提升效能及傳輸效率。智慧型 DMA 控制器設計以傳統 DMA 傳輸模式設計加上支援四種定址模式，能夠有效選取傳輸 資料區塊，降低傳輸的頻寬及處理器的負擔。它特別的設計特色是：（1）擁有內 建乘加運算器搭配定址模式，可支援雙通道資料記憶體向量運算，協助處理器處 理大量且具有規則與繁雜的數位訊號；（2）支援周邊輸出入匯流排，使得周邊擴 充更有彈性；（3）內建乘加運算器僅僅增加 10%的硬體成本，卻能使得處理器的 效能大幅躍進。本論文設計一個智慧型 DMA 控制器，並整合於已開發的通用處理 器核心上，成為一顆等同數位訊號處理器（DSP-like）的晶片。此晶片採用 UMC 0.18μm 製程，以 Cell-based 方式設計，晶片面積約 2.3x2.3 mm2 ，預估最大操

Design of the Smart DMA Controller

Student: Yu-Wei Su

Advisor: Chin-Teng Lin

Department of Electrical and Control Engineering

National Chiao-Tung University

Abstract

In recent years, digital signal processing plays an important role

in our life, such as communication, entertainment and daily necessities.

Under the high requirement of consumer electronics, expecting high

performance, the cost requirement for a digital signal processor (DSP)

is quite severe. Because the cost of a DSP is very high, if a

general-purpose processor is used to reach the efficiency like a DSP, it

will claim the higher clock rate and power consumption. In order to reach

DSP-like performance of the processor, this thesis investigates a novel

smart DMA controller to assist the processor to improve the performance

and the transmission efficiency. Based on the traditional DMA, the smart

DMA supports four kinds of addressing and transmission types so that it

can select the region of valid data to reduce the bandwidth of transmission

and the load of the processor. The features of smart DMA design are as:

(1) it has a built-in multiplication-and-accumulation (MAC) which

processes mass and regular data computation. Moreover, it has two channel

controllers which can access two memories and perform vector operations

but it can greatly improve the performance of the processor. This thesis

represents the design of smart DMA integrated into the developed processor

core, and then it becomes a DSP-like processor chip. The chip has been

integrated in the total area of 2.3×2.3mm2

by using UMC 0.18μm CMOS

technology and fabricated via the National Chip Implementation Center

誌謝

兩年的研究所生涯隨著論文的完成劃上了句號，這兩年間，要感謝許多人的 鼓勵和幫忙，使我獲得充實的專業能力並順利完成研究所的學業。 首先要感謝的是我的指導教授-林進燈老師。林老師是國內十分傑出的一位 教授，在不同領域內都有相當好的研究成果。感謝老師提供了很理想的研究環境 及正確的引導，使我在研究上非常順利。在老師悉心的指導下，讓我學習到解決 問題的能力及做研究應有的態度，使我獲益良多。 在實驗室裡，仁峰學長給予我最直接的教導，不管大小疑難雜症，常常去請 教仁峰學長。感謝學長不厭其煩地教導，使我增進了對積體電路設計上的專業知 識，開拓了我的視野。也感謝實驗室所有的夥伴，得正學長、晴慧、立偉、盈彰、 經翔、峻谷、家昇等，感謝大家在研究上的互相扶持及鼓勵。 最後要感謝交往十年的女友鈺涵的支持，讓我能專心於學術上的研究，渡過 所有難關，謝謝！

目 錄

摘要 ... II

Abstract ... III

誌謝 ... V

目錄 ... VI

圖 目 錄 ... IX

表 目 錄 ... XII

第一章 緒論 ... 1

1.1 簡介 ... 1

1.2 論文架構 ... 5

第二章 智慧型 DMA 控制器設計 ... 6

2.1 智慧型 DMA 控制器功能 ... 6

2.1.1 傳輸模式...6 2.1.2 定址模式...8

2.2 智慧型 DMA 控制器架構 ... 13

2.2.1 通道控制器（Channel Controller）...13

2.2.2 先進先出緩衝器（FIFO - First In First Out）...16

2.2.3 優先權仲裁器（Prioritizing Arbiter）...18

2.2.4 暫存器組（Register Bank）...19

2.2.5 中斷處理（Interrupt）...20

2.2.6 乘加運算器（MAC）...21

2.2.7 記憶體介面（Memory Interface）...21

2.3.1 來源暫存器（Source Register）...24 2.3.2 目的暫存器（Destination Register）...25 2.3.3 控制暫存器（Control Register）...26 2.3.4 配置暫存器（Configuration Register）...27 2.3.5 狀態暫存器（Status Register）...28 2.3.6 累積暫存器（ACC Register）...28 2.3.7 智慧型 DMA 使用流程...29

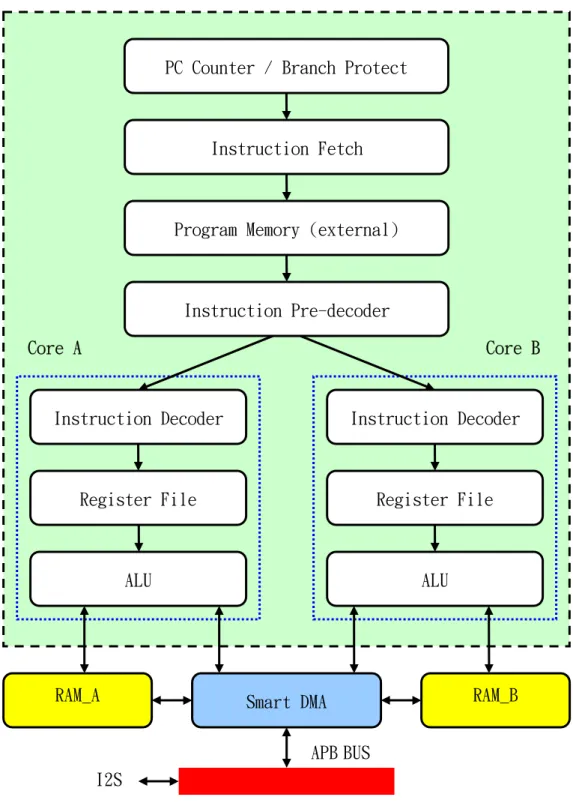

第三章 智慧型 DMA 控制器與 VLIW 處理器的整合... 30

3.1 VLIW 處理器 ... 30

3.1.1 VLIW 處理器核心 ...30 3.1.2 VLIW 處理器指令集 ...34

3.2 音源介面（I

2

S-IC Sound Bus） ... 37

3.3 軟體開發環境 ... 39

3.4 整合 ... 41

第四章 驗證結果與晶片實現 ... 43

4.1 設計驗證與結果 ... 43

4.1.1 資料傳輸（Data Transmission）...43 4.1.2 向量內積（Inner Product）...44 4.1.3 褶積（Convolution）...45

4.1.4 餘弦轉換（Discrete Cosine Transform）...46

4.1.5 離散小波轉換（Discrete Wavelet Transform）...47

4.1.6 周邊匯流排（APB Bus）...49

4.2 晶片製作 ... 50

4.2.1 設計流程...50 4.2.2 合成結果...51 4.2.3 佈局與封裝...51 4.2.4 測試考量...54

4.3 效能比較 ... 56

4.3.1 資料傳輸效能...56

4.3.2 資料運算效能...57 4.3.3 其他處理器比較...58

第五章 結論 ... 59

參考文獻 ... 62

附錄 ... 65

A 測試程式 ... 65

B 佈局驗證結果說明 ... 69

C Tapeout Review Form ... 70

圖 目 錄

圖 1-1：DSP 產業趨勢圖...1 圖 2-1(a)：DMA 傳輸路徑（記憶體到記憶體）...6 圖 2-1(b)：DMA 傳輸路徑（記憶體到周邊）...7 圖 2-1(c)：DMA 傳輸路徑（周邊到記憶體）...7 圖 2-1(d)：DMA 傳輸路徑（周邊到周邊）...8 圖 2-2：遞增/遞減定址法傳輸 ...8

圖 2-3：智慧型 DMA 向量內積（Inner Product）運算 ...9

圖 2-4：智慧型 DMA 摺積（Convolution）運算 ...9

圖 2-5：智慧型 DMA 環狀摺積（Circular Convolution）運算 ...10

圖 2-6：智慧型 DMA 鏡射定址（Mirror Addressing） ...11

圖 2-7：索引定址（Index-based Addressing） ...11 圖 2-8：智慧型 DMA 的架構...13 圖 2-9：通道控制器架構圖 ...14 圖 2-10：讀/寫控制器設計流程圖 ...15 圖 2-11：使用通道控制器配合 MAC 運算 ...15 圖 2-12：緩衝器（FIFO）內部指標 ...17 圖 2-13：緩衝器內指標、計數器示意圖 ...17 圖 2-14：優先權仲裁器（Prioritizing Arbiter）控制兩組匯流排 ...18 圖 2-15(a)：智慧型 DMA 暫存器組的讀取時序圖 ...19 圖 2-15(b)：智慧型 DMA 暫存器組的寫入時序圖 ...19 圖 2-16：暫存器組示意圖 ...20 圖 2-17：中斷控制器連接狀態暫存器 ...20 圖 2-18：透過記憶體介面的資料傳輸 ...21

圖 2-19(a)：記憶體讀取時序圖 ...22 圖 2-19(b)：記憶體寫出時序圖 ...22 圖 2-20：APB 匯流排受控端介面...23 圖 2-21(a)：APB 匯流排寫入時序圖...23 圖 2-21(b)：APB 匯流排讀取時序圖...23 圖 2-22：Source Offset 示意圖...24 圖 2-23：智慧型 DMA 的使用流程 ...29 圖 3-1：VLIW 架構多媒體訊號處理器的組成結構...31 圖 3-2：I2 S 傳送端 ...37 圖 3-3：I2 S 接收端 ...38 圖 3-4：I2S 時序圖...38 圖 3-5：APB 匯流排上的 I2 S...38 圖 3-6：組譯器（Assembler）的用途 ...39 圖 3-7：圖形化介面組譯器（Assembler） ...40 圖 3-8：平行處理指令的使用 ...40 圖 3-9：VLIW 處理器與智慧型 DMA 共用匯流排...41 圖 3-10：VLIW 處理器與智慧型 DMA 的整合...42 圖 3-11：VLIW 處理器存取智慧型 DMA 暫存器-記憶體對映...42 圖 4-1：不同記憶體間的傳輸 ...43 圖 4-2：同一記憶體裡的傳輸 ...43 圖 4-3：不同記憶體傳輸的環狀定址 ...44 圖 4-4：不同記憶體傳輸的鏡射定址 ...44 圖 4-5：向量內積驗證示意圖 ...44 圖 4-6：向量內積 Post-layout Simulation 結果 ...45 圖 4-7：褶積驗證示意圖 ...45

圖 4-9：DCT-2 Post-layout Simulation 的運算結果...46 圖 4-10：DCT-2 模擬結果與 MATLAB 運算結果比較...47 圖 4-11：離散小波轉換示意圖 ...47 圖 4-12：離散小波轉換所採用之濾波器 ...48 圖 4-13：離散小波轉換模擬結果 ...48 圖 4-14：APB 匯流排的驗證...49 圖 4-15：音源介面 Bypass 傳輸的模擬 ...49 圖 4-16：晶片設計流程 ...50 圖 4-17：佈局及腳位圖 ...52 圖 4-18：128 CQFP 打線圖...52 圖 4-19：測試涵蓋率（Fault coverage） ...54 圖 4-20：加上自我測試電路（BIST）的記憶體模組 ...55 圖 5-1：MP3 編碼流程...59 圖 5-2：應用-MP3 編碼、解碼...60

表 目 錄

表 1-1：智慧型 DMA 與 DMA 面積比較 ...4 表 2-1：定址法組合表 ...12 表 2-2：先進先出控制訊號 ...16 表 2-3：來源暫存器（Source Register） ...25 表 2-4：目的暫存器（Destination Register） ...25 表 2-5：控制暫存器（Control Register） ...26 表 2-6：配置暫存器（Configuration Register） ...27 表 2-7：狀態暫存器（Status Register） ...28 表 2-8：累加器（Accumulator） ...28 表 3-1：資料搬移指令列表 ...34 表 3-2：算數邏輯運算指令列表 ...35 表 3-3：跳躍指令列表 ...36 表 3-4：其他指令列表 ...36 表 3-5：智慧型 DMAC 控制指令列表 ...37 表 4-1：合成後的資訊 ...51 表 4-2：DRC/LVS 驗證...53 表 4-3：晶片設計規格 ...53 表 4-4：與市面上 DMAC 做比較 ...56 表 4-5：資料傳輸效能表 ...57 表 4-6：資料運算效能表 ...57 表 4-7：與其他 DSP 的規格比較表 ...58 表 4-8：與 DSP 運算效能比較表 ...58

第一章 緒論

1.1 簡介

數位訊號處理器(Digital Signal Processor, DSP)的應用領域很廣，但實

際上沒有一個處理器能完全滿足所有的或絕大多數應用需要，設計工程師在選擇 處理器時需要根據性能、成本、整合度、開發的難易程度以及功率消耗等因素進 行綜合考慮。DSP 元件按設計要求可以分為兩類：第一類應用領域為廉價的、大 規模嵌入式應用系統，如手機、磁碟驅動（DSP 用作伺服電機控制）以及可攜式 數位音頻播放器等。在這些應用中，價格和整合度是最重要的考慮因素。對於可 攜式電池供電的設備，功率消耗也是一個關鍵的因素；另一類是需要用複雜運算 法對大量數據進行處理的應用，例如 3D 聲音處理和影像、語音的辨識等多媒體 需求，也需要用 DSP 元件及其相關的輔助運算器。此類運算法要求苛刻、產品量 大且相當複雜，所以在選擇處理器時會盡量選擇性能最佳、易於開發並支援多處 理器的 DSP 元件。圖 1-1 列出近幾年 DSP 在市場上的需求趨勢，圖表上反應出通 訊產品、電腦相關產品及數位消費性電子類每年估計的成長幅度相當大。 資料來源：Dataquest, 2001/01，工研院經資中心 ITIS 計畫整理 2000/03 圖 1-1：DSP 產業趨勢圖 $0 $2,000 $4,000 $6,000 $8,000 $10,000 1999 2000 2001 2002 2003 2004

Data Processing Communcations

Consumer Automotive

Industrial Military/Civil Aerospace 單位:百萬美元

消費性電子產品有個最大的特點在於兼顧成本及效能，造成目前定點數

16-bit DSP 的產值仍高達七成以上，低成本成為消費性電子產品很重要的一個

關鍵。若為了低成本而採用低階處理器，將無法發揮其能力，主因在於數位訊號

處理有相當多特別的架構及定址法[1]，如環狀定址（Circular Addressing）、

位元反置定址模式（Bit-reversed Addressing）、零負擔（Zero overhead）迴

圈、單一指令週期乘加運算等，若不支援其定址法，處理器要花較多的指令周期

達到相同的效能，如此一來，勢必要使用更高的時脈，亦即更高的功率消耗。

在數位訊號處理的領域內，部分研究在設計增強數位訊號處理的特殊 IP，

如向量內積或轉換函數的 Macrocell 等[2]。若使這些 IP 與處理器做整合，其大

量連續資料傳輸及周邊裝置的管理仍須透過 DMA（Direct Memory Access）來處

理。在多媒體應用中，常常會進行多重數據傳輸，所以匯流排結構必須支援 DSP 核心及 DMA 存取內、外部記憶體空間。隨著數據傳輸率和性能要求的升高，『系 統性能調節』控制將變得非常重要，例如 DMA 控制器可以最佳化到每一個時脈周 期傳輸一個數據。當在同一方向上有多個數據傳輸時，將能有處理大量繁雜的工 作。DMA 配合處理器使用，必須能夠定址 I/O 裝置。常見有兩個方法： 1、記憶體映射（memory-mapped）I/O： 部分位址空間用來指定 I/O 裝置， 對這些位址寫入或讀取，會被解譯成對 I/O 裝置下達命令。當處理器將位 址和資料放到匯流排上，裝置控制器會辨別操作命令並記錄資料，當成一 個命令傳到 I/O 裝置。 2、特殊的 I/O 指令： 針對個別 I/O 裝置設計相應的指令，處理器根據指令 解碼，直接對 I/O 裝置下達命令。 處理器與 I/O 裝置的通訊有兩種方式，輪詢（Polling）及中斷（Interrupt）。 輪詢是將 I/O 的資訊放至狀態暫存器，處理器周期性的去檢查狀態位元來決定下 一個的 I/O 操作時間，並可以透過狀態暫存器獲得 I/O 的資訊，缺點是浪費大量 的處理器時間。而中斷可告知處理器 I/O 裝置需要服務，當中斷發生，處理器必

不同的處理。I/O 裝置和處理器的通訊只有在傳輸完成及錯誤發生才需使用中 斷，使用 DMA 的傳輸，首先需設定裝置的位址、傳輸資料記憶體的來源正目的位 址及傳輸的資料數，處理器由此建立 DMA 通道。接著 DMA 開始在裝置上執行命令， 並取得匯流排控制權。當資料取得後，若在匯流排上傳輸超過一次才能傳完，DMA 會產生下次傳輸的記憶體位址，不需要處理器就能完成整個傳輸。許多 DMA 控制 器都包含有記憶體，在傳輸延遲或等待取得匯流排控制權之前，扮演緩衝器的角 色。一旦 DMA 傳輸完成，中斷發生，處理器會檢查 DMA 或記憶體，看看是否完成 所有的工作。

傳統 DMA 僅有連續資料傳輸及透過 LLI（Linked List Item）不連續資料傳

輸[6]，並且支援四種傳輸模式，記憶體到記憶體、記憶體到周邊、周邊到記憶

體、周邊到周邊。針對目前 DMA 控制器的研究，僅著重在傳輸效率的提升和通訊

應用層面[3]-[5]。為了降低數位訊號處理器開發成本和複雜度，因此，本論文

提出一個智慧型 DMA 控制器（Smart DMA Controller），利用 DMA 有控管大量資

料的特性及結合 DMA 資料傳輸與數位訊號處理能力的 IP，有效率地輔助一般訊 號處理器做解決大量資料排序與大量乘加（MAC）運算功能，同時運用處理器和 智慧型 DMA 的結合，達成具有 DSP 的工作能力。智慧型 DMA 的主要設計特點如下： 1. 應用上支援廣泛的 I/O 系統，並有效率地處理資料流： 多媒體訊號處理需要有大量的資料流做為輸入輸出，因此必須設計一個 DMA 模組，支援匯流排結構，並對 I/O 進行大量資料移動、緩衝及控管的工作。一般 的 DMA 僅支援連續資料傳輸，因此在處理數位訊號資料時顯得沒有效率，若只需 要移動資料的一半（如: downsampling 動作），仍必須將所有資料搬入記憶體 中來處理，既沒有效率又佔用匯流排的頻寬。本論文提出的智慧型 DMA 改善原始 DMA 傳輸設計，並提供四種定址方式有效處理資料搬移問題： z 遞增/遞減定址法（Increasing/Decreasing Addressing）

z 鏡射定址法（Mirror Addressing） z 索引定址法（Index-based Addressing） 透過以上四種定址法的組合，達到選取有效資料，排除無效的資料，降低頻 寬的使用，並提高資料傳輸的效率及降低處理器的負擔。 2. 輔助 DSP 運算的 Co-processor： 智慧型 DMA 控制器內建了一組乘加運算器（multiply-and-accumulate, MAC），搭配上述四種定址法，使得只能處理資料傳輸的 DMA 提升到運算的層次， 如：DCT、FIR、DWT…等運算[7]。

z DCT：Mirror + Index-based + Increasing Addressing

z DWT：Increasing + Decreasing Addressing

z FIR：Increasing + Decreasing Addressing

3. 增加少量硬體成本達到 DSP 效能： 智慧型 DMA 支援雙通道資料記憶體快速向量運算，擁有直接存取兩個記憶體 的能力，且在 I/O 匯流排上支援 APB 匯流排的標準[8]，使用者能夠在周邊匯流 排上加掛相容 APB 介面的周邊裝置，擁有記憶體到記憶體、記憶體到周邊、周邊 到記憶體、周邊到周邊四種傳輸模式。如表 1-1，加上 MAC 運算單元後，僅增加 10%的 Gate Count，成本相當低。

ITEM Gate count

Smart DMAC 31.5k

DMAC 28.5k

1.2 論文架構

本篇論文中，第二章介紹智慧型 DMA 控制器的設計，從硬體架構設計到

如何使用有詳細的說明。第三章說明智慧型 DMA 控制器和 VLIW 處理器的整合

方式，及相關軟體發展及如何應用。第四章詳述實驗結果，包含模擬驗證方

第二章 智慧型 DMA 控制器設計

本章介紹智慧型 DMA 控制器的設計，包含智慧型 DMA 的功能、架構設計及控 制暫存器的說明及設定。

2.1 智慧型 DMA 控制器功能

2.1.1 傳輸模式

智慧型 DMA 支援四種傳輸模式：記憶體到記憶體、記憶體到周邊、周邊到記 憶體、周邊到周邊。 1. 記憶體到記憶體（Memory to Memory）： 記憶體介面可同時支援兩個內部記憶體，在此模式下，可在兩記憶體間互相 傳輸資料，也可在同一個記憶體內傳輸。當來源和目的設定為不同的記憶體，智 慧型 DMA 同時處理讀取和寫出；當來源和目的設定為相同的記憶體，智慧型 DMA 先處理讀取動作，待緩衝器滿了或讀取的記憶體忙碌，再自動切換到寫出的動 作。圖 2-1(a)是記憶體到記憶體的傳輸路徑，虛線箭頭表示所有匯流排的傳輸 路徑，實線箭頭表示通道 0 的記憶體到記憶體傳輸路徑。

Channel Controller 0

Channel Controller 1

Peripheral Bus Peripheral Bus Data Bus Data Bus Ram A Ram B

2. 記憶體到周邊（Memory to Peripheral）： 可在記憶體中規畫一個區塊，透過智慧型 DMA 可將記憶體區塊內的資料傳輸 到周邊。比如將處理過的音源資料傳輸到周邊 I2 S。圖 2-1(b)為記憶體到周邊的 傳輸路徑，虛線箭頭表示所有匯流排的傳輸路徑，實線箭頭表示通道 0 的記憶體 到周邊傳輸路徑。 圖 2-1(b)：DMA 傳輸路徑（記憶體到周邊） 3. 周邊到記憶體（Peripheral to Memory）： 周邊裝置可透過智慧型 DMA 將資料傳回自訂的記憶體區塊內，處理器再取內 部記憶體資料去處理。圖 2-1(c)為周邊到記憶體傳輸的路徑，智慧型 DMA 將音 源序列資料由 I2 S 存入指定內部記憶體內。虛線箭頭表示所有匯流排的傳輸路 徑，實線箭頭表示通道 0 的周邊到記憶體傳輸路徑。 圖 2-1(c)：DMA 傳輸路徑（周邊到記憶體）

Channel Controller 0

Channel Controller 1

Peripheral Bus Peripheral Bus Data Bus Data Bus I2 S Ram A

Channel Controller 0

Channel Controller 1

Peripheral Bus Peripheral Bus Data Bus Data Bus Ram A I2 S

4. 周邊到周邊（Peripheral to Peripheral）： 當周邊擁有直接處理資料的能力，或是資料只要在周邊間互傳，可經由智慧 型 DMA 設定周邊到周邊的傳輸，還可設定不中斷傳輸，處理器完全不需要去處 理。圖 2-1(d)為周邊到周邊傳輸的路徑，虛線箭頭表示所有匯流排的傳輸路徑， 實線箭頭表示通道 0 的周邊到周邊傳輸路徑。 圖 2-1(d)：DMA 傳輸路徑（周邊到周邊）

2.1.2 定址模式

智慧型 DMA 支援四種定址模式包含遞增/遞減定址法、環狀定址法、鏡射定 址法、索引定址法，分別說明如下： 1. 遞增/遞減定址法（Increasing/Decreasing Addressing） 最基本的定址方法，傳輸時可選擇遞增或遞減的定址方式，四種傳模式皆適 用，圖 2-2 為循序遞增/遞減定址法傳輸方式，資料由記憶體 A 複製到記憶體 B， 讀取時採用遞增定址，寫出時採用遞減定址。

Channel Controller 0

Channel Controller 1

Peripheral Bus Peripheral Bus Data Bus Data Bus I2 S I2 S

Smart DMA

Ram A Ram B

遞增定址法搭配乘加運算器如圖 2-3，可計算大量資料的向量內積（Inner

product），資料來源可以是記憶體或周邊，也可在用一個記憶體內工作，分攤

處理器的運算負擔。

圖 2-3：智慧型 DMA 向量內積（Inner Product）運算

遞增定址法加遞減定址法，搭配乘加運算器，如圖 2-4 可計算數位訊號處理 常見的摺積（Convolution）運算，資料來源可以是記憶體或周邊，也可在用一 個記憶體內工作，分攤處理器的運算負擔。 圖 2-4：智慧型 DMA 摺積（Convolution）運算 × + RAM0 _RAM1 Source Address Source Address Transfer Size Transfer Size x₁ x_n ． ． ． a₁ a_n ． ． ． × + RAM0 _RAM1 Source Address Source Address Transfer Size Transfer Size x₁ x_n ． ． ． a₁ a_n ． ． ． × + RAM0 _RAM1 Source Address Source Address Transfer Size Transfer Size a₁ a_n x₁ x_n ． ． ． ．_． ． × + RAM0 _RAM1 Source Address Source Address Transfer Size Transfer Size a₁ a_n x₁ x_n ． ． ． ．_． ．

∑

=

=

n k k k

x

a

y

1

∑

= −

=

n k k k n

x

a

y

1

ALU of Smart DMA

2. 環狀定址法（Circular Addressing） 環狀定址使用在資料傳輸時，使用者自訂一個資料區塊，當位址超過區塊邊 界時，以環狀的方式，回到區塊起點位址，如此循環，直到資料傳輸完畢。此定 址方式可選擇遞增或遞減定址，達到使用者需求。若搭配乘加運算器，可計算數 位訊號處理常見的環狀褶積，如圖 2-5 所示，左邊 X1為一循序的資料區塊，右 邊 X2為一環狀的資料區塊，智慧型 DMA 讀取兩區塊的資料後，做乘累加的動作， 如此能達到環狀褶積的功能。

圖 2-5：智慧型 DMA 環狀摺積（Circular Convolution）運算

3. 鏡射定址法（Mirror Addressing） 鏡射定址法使用在資料傳輸時，使用者自訂一個資料區塊，當位址超過區塊 邊界時，位址以鏡射的方式，往回遞增或遞減，如此循環，直到資料傳輸完畢。 此鏡射定址方式可選擇遞增或遞減定址，達到使用者需求。若搭配乘加運算器， 可處理數位訊號處理上餘弦轉換所遇到的鏡射定址方式，如圖 2-6 所示，左邊 X1為一循序的資料區塊，右邊 X2為一環狀的資料區塊，智慧型 DMA 讀取兩區塊的 資料後，做乘累加的動作，如此能達到鏡射定址運算的功能。 × + RAM0 _RAM1 Source Address Source Address Transfer Size Circular Addressing x₁ x₂ N × + RAM0 _RAM1 Source Address Source Address Transfer Size Circular Addressing x₁ x₂ N

[ ]

[

(

(

)

)

N

]

N m

m

n

x

m

x

n

y

=

∑

−

− = 2 1 0 1

]

[

圖 2-6：智慧型 DMA 鏡射定址（Mirror Addressing） 4. 索引定址法（Index-based Addressing） 索引定址法使用在資料傳輸時，使用者自訂位址遞增或遞減的間隔，選 取有效的資料，降低資料傳輸的頻寬。可設定零間隔，也就是每次抓取相同 的位址。搭配乘加運算器，可處理數位訊號處理上的許多轉換（Transfer Function）、濾波器（Filter）等，如離散餘弦轉換。如圖 2-7 所示，左邊為 循序資料區塊，右邊區塊以每次遞減 2 的方式讀取，智慧型 DMA 讀取兩邊資 料後做乘加運算，如此達到索引定址運算的能力。 圖 2-7：索引定址（Index-based Addressing） × + RAM0 _RAM1 Source Address Source Address Transfer Size +2 +2 +2 +2 +2 × + RAM0 _RAM1 Source Address Source Address Transfer Size +2 +2 +2 +2 +2 × + RAM0 _RAM1 Source Address Source Address Transfer Size Mirror Addressing x₁ x₂ N × + RAM0 _RAM1 Source Address Source Address Transfer Size Mirror Addressing x₁ x₂ N

[ ]

[

(

(

)

)

N

]

N m

m

n

x

m

x

n

y

=

∑

−

− = 2 1 0 1

]

[

ALU of Smart DMA

„ 定址法組合 綜合以上四種定址法可分為三類，D-type、B-type 及 I-type，每一類選一 個定址法使用，共有 2x3x1=6 種模式。索引定址法可選擇不同間隔的定址，其變 化更是多樣化。 Direction （D-type） Block （B-type） Index （I-type） Increasing Decreasing Circular Mirror Normal Index-based 表 2-1：定址法組合表 Increasing Normal Circular Mirror Decreasing Normal Circular Mirror Index-based Index-based Index-based Index-based Index-based Index-based

2.2 智慧型 DMA 控制器架構

一般的 DMA 與智慧型 DMA 架構的差別在於後者在通道控制器對定址法的支 援、內建 MAC 運算器、因應不同功能的暫存器組、不同匯流排的支援和直接支援 雙記憶體的介面等。智慧型 DMA 整體架構設計如圖 2-8，包含通道控制器、優先 權仲裁器、暫存器組、乘加運算器、中斷控制器及記憶體介面，其說明如下： 圖 2-8：智慧型 DMA 的架構

2.2.1 通道控制器（Channel Controller）

通道控制器為 DMA 裡重要的核心，所有工作皆由通道控制器來控制。智慧型 DMA 內建兩組相同的通道控制器，只要匯流排不衝突，所有通道可同時運作，反 之，由匯流排仲裁器來決定優先權。若有需要，可增加多組的通道控制器，以提 高效率。 通道控制器內含一組讀取控制器、一組寫出控制器，兩組控制器各自獨立。 Grant1 Grant0 Source Register bank Destination Control Configuration ch1 ch0 DSP Interrupt request ALU Memory interface Source Destination Control Configuration FIFO0 Channel controller FIFO1 Channel controller Prioritizing Arbiter APB Bus Status APB Decoder ACC Grant1 Grant0 Source Register bank Destination Control Configuration ch1 ch0 DSP Interrupt request ALU Memory interface Source Destination Control Configuration FIFO0 Channel controller FIFO0 Channel controller FIFO1 Channel controller FIFO1 Channel controller Prioritizing Arbiter APB Bus Status APB Decoder ACC

當通道控制器被開啟，讀取控制器判斷緩衝器（FIFO）內是否已滿，來決定是否

將資料讀入；寫出控制器則判斷緩衝器（FIFO）內是否有資料，來決定是否將資

料寫出。暫存器組直接和通道控制器溝通，暫存器組可決定智慧型 DMA 的所有功

能。讀寫控制器採用有限狀態機（Finite State Machine, FSM）實現，通道控

制器架構圖如圖 2-9。 圖 2-9：通道控制器架構圖 讀/寫控制器設計狀態流程如圖 2-10 所示，讀/寫各有兩種狀態切換。使用 智慧型 DMA 之前，讀/寫控制器狀態為 Disable。在啟動後，會依設定的傳輸模 式進入不同的模式（Memory/Peripheral）。先進入到 Idle 模式，等待取得讀/ 寫控制的權利，接著進入 Setup 模式，等待來源或目的的資料有效、緩衝器同時 有效時，進入 Enable 模式，進行傳輸。若資料未傳完，狀態進入 Setup 模式， 等待下一筆資料的傳輸。若資料已傳完，狀態會回到原始的 Disable 模式，並發 出中斷（Interrupt）的通知，完成本次的工作。 Write Controller

FIFO

Read Controller

Channel Controller

Register Bank

APB Bus Data Bus APB Bus Data Bus

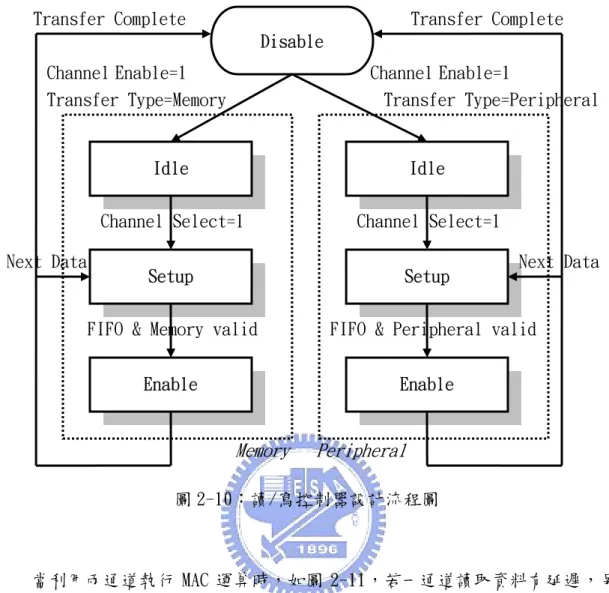

圖 2-10：讀/寫控制器設計流程圖 當利用兩通道執行 MAC 運算時，如圖 2-11，若一通道讀取資料有延遲，另 一通道的寫出控制器將等待資料到齊後，再執行乘加動作。 圖 2-11：使用通道控制器配合 MAC 運算 Disable Idle Idle Channel Enable=1

Transfer Type=Memory Transfer Type=Peripheral

Channel Enable=1

Setup

Enable

Setup

Enable FIFO & Memory valid

Peripheral

Channel Select=1

Transfer Complete Transfer Complete

FIFO & Peripheral valid

Memory

Channel Select=1

Next Data Next Data

Channel Controller 0

╳

A C

C

Channel Controller 1

MAC

Channel Controller

Data

Bus

Data

Bus

2.2.2 先進先出緩衝器（FIFO - First In First Out）

在通道控制器中需要緩衝器將資料暫存，使用同步先進先出（FIFO）。主要 分為讀取控制、寫出控制及先進先出狀態，其控制訊號如表 2-2 所示，三組控制 訊號分別獨立，以設計通道控制器的讀/寫控制器。 讀取控制 data_in 欲丟入緩衝器的資料。 Push CLK 正緣時，Push=1 時，將資料丟進緩衝器。 寫出控制 data_out 取出的緩衝器資料。 Pop CLK 正緣時，Pop=1 時，將資料從緩衝器取出。 先進先出狀態 Full 緩衝器資料已滿。 Empty 緩衝器內無資料。 Half 緩衝器內資料已達半數以上。 表 2-2：先進先出控制訊號 如圖 2-12 所示，緩衝器內有兩個指標 Pt_PUSH 及 Pt_POP，分別指向緩衝器

的 Push 與 Pop 的位址指標。當 Push 動作發生時，資料會被放入緩衝器，指標

Pt_PUSH 往下移，當指標超過緩衝器結尾，會回到緩衝器的起點；當 Pop 動作發

生時，資料從緩衝器內丟出，指標 Pt_Pop 往下移，當指標超過緩衝器結尾，會

圖 2-12：緩衝器（FIFO）內部指標 緩衝器內建計數器（counter），用來計數目前已存資料數，並可由計數器得 知目前緩衝器的狀況，如圖 2-13 所示： 圖 2-13：緩衝器內指標、計數器示意圖 Pt_PUSH

_FIFO[0]

FIFO[1]

FIFO[2]

FIFO[3]

FIFO[4]

FIFO[5]

FIFO[6]

FIFO[7]

Pt_POP Start Pt_PUSH+1 Pt_POP+1 Counter+1 Pt_PUSH+1

Push Pop & Push Pop

Counter-1

Pt_POP+1

Counter=0 Counter=8 Counter>=4

Empty=1 Full=1 Half=1

2.2.3 優先權仲裁器（Prioritizing Arbiter）

由於通道控制器共用兩種匯流排（Data Bus and Peripheral Bus），若同時

使用匯流排會造成衝突的情況，因此，必須設計一個優先權仲裁器如圖 2-14，

協調衝突的情況，決定優先的順序。

智 慧 型 DMA 內 建 兩 組 通 道 控 制 器 Channel Controller 0 、 Channel

Controller 1，以 Channel Controller 0 的優先權較高。因此，當同時取用相

同匯流排的資料時，仲裁器會將優先權低的 Channel Controller 1 先暫停，待 優先權較高的通道控制器工作結束後，再將匯流排控制權交還給 Channel Controller 1。另有一特殊情況須注意：低優先權的通道正在傳輸時，須等待它 傳完當筆資料，才將匯流排控制權交回，以防止資料的遺失。通常記憶體的傳輸 資料量大且不間斷，建議在優先權低的通道上設定記憶體的傳輸，以免造成周邊 傳輸慢速資料時，無法取得匯流排的控制權，影響周邊傳輸資料的正確性。 圖 2-14：優先權仲裁器（Prioritizing Arbiter）控制兩組匯流排

Channel Controller 0

Channel Controller 1

Prioritizing Arbiter

Peripheral Bus Peripheral Bus Data Bus Data Bus

2.2.4 暫存器組（Register Bank）

智慧型 DMA 內部擁有十組 32-bit 的暫存器組，而外界對智慧型 DMA 視為一

組 16x16 的記憶體。外界對內部存取的方式與記憶體相同，可採用記憶體映射

（Memory-maping）的方式整合。詳細每個暫存器的用法，會在下一節說明。

智慧型 DMA 暫存器組的讀取/寫入時序如圖 2-15(a)(b)，所有的讀/寫動作

由時脈正緣觸發，配合 CEN 訊號（Low-active），當 WEN=1 時由給定的位址取出

暫存器的值；當 WEN=0 時，由暫存器輸入值寫入指定暫存器內。 圖 2-15(a)：智慧型 DMA 暫存器組的讀取時序圖 CLK CEN WEN RegIn addr 1 2 1 2 CLK CEN WEN RegIn addr 1 2 1 2 CLK CEN WEN RegOut addr 1 2 1 2 t CLK CEN WEN RegOut addr 1 2 1 2 t

暫存器組的周邊連接如圖 2-16 所示，左邊與處理器連接，此暫存器組被視 為處理器中記憶體的一部分，右邊連接通道控制器和 MAC 運算器。 圖 2-16：暫存器組示意圖

2.2.5 中斷處理（Interrupt）

在暫存器組中的配置暫存器（Configuration Register），可設定中斷致能 （Interrupt Enable）。當中斷致能設定後，若通道控制器工作處理完畢，將立 即發出中斷請求給處理器，並關閉通道處理器，中斷訊號為 Low-Active，並持 續維持二個時脈周期。通道控制器連接中斷控制器，當寫出資料已結束，中斷控 制器發出中斷要求，並寫入狀態暫存器中，如圖 2-17 所示。 Channel Controller 0 Channel Controller 1 Interrupt Controller Interrupt Controller Status Register Interrupt0 Interrupt1 Channel Controller 0 MAC Processor Channel Controller 1

Register Bank

Source Source ACC Destination Destination Configuration Configuration Control Control Status

2.2.6 乘加運算器（MAC）

在智慧型 DMA 裡內建乘加器（MAC），使得智慧型 DMA 處理大量資料時，也可

處理大量繁複的數位訊號處理。由於乘法器在實現時，會造成整體速度上的拖

累，因此，採用 2 級快速乘法器（2-stage Multiplier）做為乘加運算器的核心。

乘法器為 16×16 bits 的有號數（Signed）快速乘法器，輸出為 32-bit 的有號數。

累加器寬度增加到 40-bit，以確保在加法過程中不會因溢位導致結果錯誤。若 溢位發生，錯誤會顯示在狀態暫存器內，並發出中斷通知處理器。運算的結果存 在累加器裡，同樣是 40-bit，但取出後的結果為 32-bit。由於在計算時，用到 兩通道控制器，資料有可能不會同時獲得，因此設計了一個 Enable 的訊號，用 來同步乘法的結果。

2.2.7 記憶體介面（Memory Interface）

智慧型 DMA 直接支援兩個 2KB（512×32-bit）的單埠高速同步記憶體，速度 可達 500MHz，每個記憶體包含 9 位元位址線，32 位元資料輸入/輸出線及讀寫控 制線，記憶體介面與內部記憶體資料傳輸連接方式如圖 2-18，記憶體讀取/寫入 使用相同的記憶體介面。

Channel Controller 0

Channel Controller 1

Peripheral Bus Peripheral Bus Data Bus Data Bus Memory Interface Ram A Ram B

通道控制器可透過暫存器的設定（見 2.3 節）選擇要存取的記憶體。因此，

記憶體介面必須符合圖 2-19(a)(b)的存取時序。

圖 2-19(a)：記憶體讀取時序圖

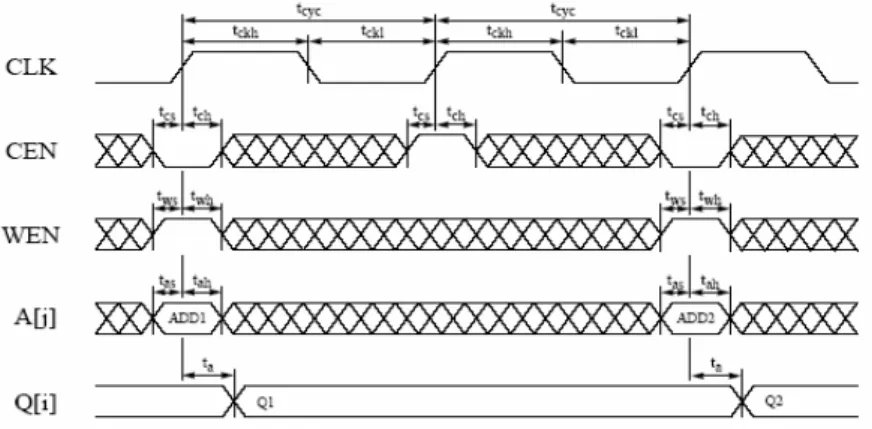

圖 2-19(b)：記憶體寫出時序圖

2.2.8 周邊匯流排（APB - Advanced Peripheral Bus）

APB 匯流排為 ARM 的 AMBA（Advanced Microcontroller Bus Architecture）

[8]架構下的一部分，其受控端介面訊號如圖 2-20 所示，並有簡單易用、省功率

的好處，主要應用在資料量不大，低頻寬的周邊裝置。內建一組音源介面 IC Sound

Bus（I2

S），最高支援八組周邊裝置，可擴充符合 APB 介面的周邊 IP，延伸處理

圖 2-20：APB 匯流排受控端介面

APB 匯流排時序如圖 2-21，一筆資料傳輸需要二個時脈周期，通道控制器直

接支援 APB 匯流排介面的訊號。

2.3 智慧型 DMA 控制暫存器

為了發揮智慧型 DMA 最大的效能，使用者必須設定其控制暫存器以達成傳輸 或運算功能，以下分別說明控制暫存器群組內各暫存器的功能與設定方式。

2.3.1 來源暫存器（Source Register）

來源暫存器內部為 32-bit，對外為兩組 16-bit 可讀寫的暫存器。只要設定 來源暫存器後，其值會被保留，但來源位址會隨著實際的讀取位址而改變。來源 暫存器中高 16 位元用做特殊定址，低 16 位元用做資料定址，如表 2-3，位元排 列說明如下： „ Source Circular：決定環狀定址（0）或鏡射定址（1），若不需上述兩 種定址，只要將環狀或鏡射定址的區塊設為零即可。 „ Source Base：決定索引定址要遞增或遞減的位址數，亦可設為零，表 示只存取同一位址。 „ Source Offset：如圖 2-22 所示，決定環狀或鏡射定址的第一筆資料離 區塊起點的數目。 圖 2-22：Source Offset 示意圖

„ Source Device：決定要存取的記憶體。若為周邊則須符合 APB 匯流排 ． ． ． Offset +n +n Block N Start

„ Source Address：決定存取的位址。當存取記憶體時，因記憶體容量為

512x32，位址線只有 9-bit 有效。

Bits High Source Register

15 Source Circular 0:circular / 1:mirror

14:7 Source Base 遞增（或遞減）位址數

6:0 Source Offset 區塊起始位置

Bits Low Source Register

15 Source Device 來源裝置 0:Ram A / 1:Ram B

14:0 Source Address 來源位址 表 2-3：來源暫存器（Source Register）

2.3.2 目的暫存器（Destination Register）

設定功能與來源暫存器相同，目的暫存器用在寫出的目標上。目的暫存器經 過設定，會保持設定過的值，但目的位址會隨著實際的寫出位址而改變。暫存器 位元排列如表 2-4 所示。

Bits High Destination Register

15 Destination Circular 0:circular / 1:mirror

14:7 Destination Base 遞增（或遞減）位址數

6:0 Destination Offset 區塊起始位置

Bits Low Destination Register

15 Destination Device 目的裝置 0:Ram A / 1:Ram B

2.3.3 控制暫存器（Control Register）

控制暫存器對外為兩組 16-bit 可讀寫的暫存器，只要設定控制暫存器，其 值會被保留，但傳輸資料數會隨著實際的寫出數目而減小。控制暫存器的高 16 位元部分為來源/目的區塊大小，低 16 位元為 DMA 控制，如表 2-5，位元排列如 下： „ Source/Destination Region：來源/目的之環狀或鏡射定址區塊大小。 控制暫存器的低位元為控制設定： „ Source Increase：來源位址遞增（Increase=1）。

„ Source Decrease：來源位址遞減（Increase=0 & Decrease=1）。

„ Destination Increase：目的位址遞增（Increase=1）。

„ Destination Decrease：目的位址遞減（Increase=0 & Decrease=1）。

„ Source/ Destination Width：寬度（保留）。

„ Transfer Size：傳送資料筆數。

Bits Source/Destination Region Register

15:8 Source Region 來源區塊大小

7:0 Destination Region 目的區塊大小

Bits Control Register

15 Source Increase 來源位址遞增

14 Source Decrease 來源位址遞減

13 Destination Increase 目的位址遞增

12 Destination Decrease 目的位址遞減

11 Source Width 來源寬度（Reserved） Default =32 bit

10 Destination Width 目的寬度（Reserved） Default =32 bit

2.3.4 配置暫存器（Configuration Register）

配置暫存器對外為一組 16-bit 可讀寫的暫存器，只要設定配置暫存器，其 值會被保留，但累加器清除（High-Active）會在設定後一個時脈周期改變成 Low；通道致能後，會在傳輸結束後，自動關閉。如表 2-6，位元排列說明如下： „ Halt：通道讀取工作暫停，並將 FIFO 內資料寫出後暫停。 „ Interrupt Enable：中斷致能。 „ Source Peripheral：來源周邊，最多八組周邊裝置。 „ Destination Peripheral：目的周邊，最多八組周邊裝置。

„ Transfer Type：傳輸模式（0：RMA/ 1：I/O）（來源-目的）。

„ Sequence Transfer：連續傳輸，傳輸資料無限大（ST=1）。

„ Function：特殊功能（乘加：001）。

„ ACC Clear：累積器清除（AC=1）。

„ Channel Enable：通道致能。

Bits Configuration Register

15 Halt 暫停 14 Interrupt Enable 中斷致能 13:11 Source Peripheral 來源周邊（記憶體傳輸模式時無效） 10:8 Destination Peripheral 目的周邊（記憶體傳輸模式時無效） 7:6 Transfer Type 傳輸模式 5 Sequence Transfer 連續傳輸 4:2 Function 特殊功能 1 ACC Clear 累加器清除 0 Channel Enable 通道致能 表 2-6：配置暫存器（Configuration Register）

2.3.5 狀態暫存器（Status Register）

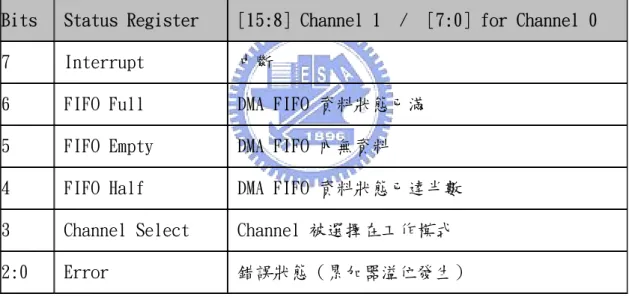

狀態暫存器對外為一組 16-bit 僅能讀取的暫存器，包含兩個通道的資訊， 高位元為通道 1，低位元為通道 0。如表 2-7，位元排列說明如下： „ Interrupt：中斷（Low-Active）。 „ FIFO Full：可監控緩衝器的狀態。 „ FIFO Empty：可監控緩衝器的狀態。 „ FIFO Half：可監控緩衝器的狀態。 „ Channel Select：仲裁器決定通道是否工作。 „ Error：錯誤狀態（累加器溢位發生）。

Bits Status Register [15:8] Channel 1 / [7:0] for Channel 0

7 Interrupt 中斷

6 FIFO Full DMA FIFO 資料狀態已滿

5 FIFO Empty DMA FIFO 內無資料

4 FIFO Half DMA FIFO 資料狀態已達半數

3 Channel Select Channel 被選擇在工作模式

2:0 Error 錯誤狀態（累加器溢位發生）

表 2-7：狀態暫存器（Status Register）

2.3.6 累積暫存器（ACC Register）

累積器對外為一組 32-bit 可讀寫暫存器，僅能以 16-bit 寫入，以 32-bit

有號數讀出，內部為 40-bit 的暫存器。如表 2-8。

2.3.7 智慧型 DMA 使用流程

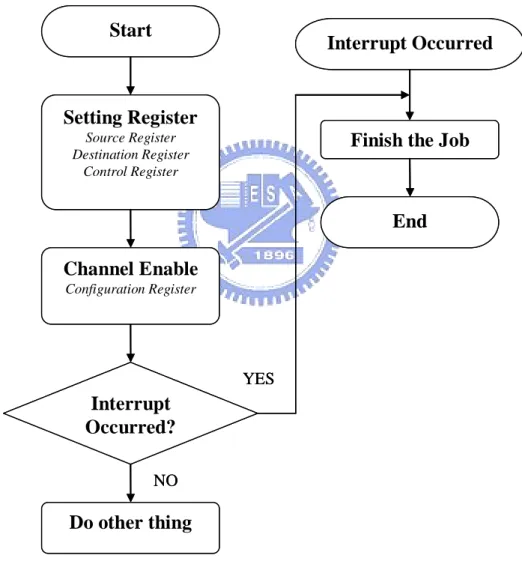

智慧型 DMA 的設定方式如圖 2-23，將來源暫存器、目的暫存器及控制暫存 器設定後，配置暫存器必須最後一步設定，用以將通道致能。此時可去處理其他 工作，待中斷發生後，智慧型 DMA 處理的工作跟著結束。在設定暫存器後，其值 多會被保留下來，因此，若每次設定僅需選擇有改變的暫存器設定即可。 Start Setting Register Source Register Destination Register Control Register Channel Enable Configuration Register Interrupt Occurred? End YES NO Do other thing Interrupt Occurred

Finish the Job Start Setting Register Source Register Destination Register Control Register Channel Enable Configuration Register Interrupt Occurred? End YES NO Do other thing Interrupt Occurred

Finish the Job

第三章 智慧型 DMA 控制器與 VLIW 處理

器的整合

智慧型 DMA 控制器不能單獨存在運作，需搭配一個處理器成為一個具有 DSP 能力的處理器。因此，本論文也發展出一個 64 位元超長指令集架構（VLIW）處 理器核心，與智慧型 DMA 控制器整合，以呈現完整的應用。以下章節將說明此超 長指令集架構處理器的特性、指令集、軟體開發環境及如何與智慧型 DMA 做整合。

3.1 VLIW 處理器

本論文設計的 VLIW 訊號處理器擁有七級管線架構的設計[9][10]，為一個

Multi-core 和 Multi-Ram 的處理器 IP[11][12]，Multi-core 可以是 DSP 運算單

元、或微控制單元。當一個指令透過程式計數器（Program counter）抓取進入

處理器內部後，會先進入預先解碼（Pre-decoder），在這一級將一個 64bit 的

VLIW 長指令做拆解，成為兩個 32bit 的指令，並決定兩個 32bit 指令分別應該

進入哪一個 core 中執行。當指令進入某一個核心時，會先對該指令進行解碼，

接著到暫存器提取所需要的資料到 ALU 中執行，最後將結果存回暫存器或記憶體

中。周邊裝置的存取透過智慧型 DMA 來規劃，組譯器及處理器直接支援智慧型

DMA 的設定及使用[13]，周邊裝置(或 IP)可利用標準的 APB 規格掛上匯流排，將

外部的取樣訊號透過智慧型 DMA，將資料儲存在內部記憶體，或內部運算的結果

送到周邊裝置上輸出[14][15]，架構如圖 3-1。

3.1.1 VLIW 處理器核心

存器模組、及算數邏輯單元模組，以下分別描述其主要的工作簡述如下：

圖 3-1：VLIW 架構多媒體訊號處理器的組成結構 PC Counter / Branch Protect

Instruction Fetch

Program Memory (external)

Instruction Pre-decoder

Core A Core B

Instruction Decoder Instruction Decoder

Register File Register File

ALU ALU

Smart DMA

RAM_A RAM_B

APB BUS I2S

1. PC Counter/Branch Protect：在硬體架構最上層，目的是把程式計數 器加一，並處理跳躍，最後決定程式計數器的值，並送到下一級指令抓 取（Instruction fetch）。 2. Instruction Fetch：這一級的目的是把程式計數器的值，轉成程式記 憶體的位址，送進下一級的程式記憶體去抓取指令。其中，由於有些指 令在 ALU 級時會需要處理中指令的程式計數器值，所以必須把程式計數 器值一級一級地傳下去，因此，程式計數器值會傳進下一級的暫存器。 在處理跳躍指令時，為了避免浪費跳躍指令發生後一個指令被抓取，設 定兩個訊號做為防止跳躍發生時的指標，用以表示現在的管線是否在 Stall 狀態，決定要不要執行該級動作。 3. Program Memory：將程式記憶體的位址經由硬體最上層的腳位傳到外部 的唯讀記憶體去抓指令，其中位址線為 16-bit，傳回 VLIW 指令為 64-bit。

4. Instruction Pre-decoder : 這一級的目的是把一個 64-bit 的 VLIW

長指令，切割成兩個 32-bit 的指令分別交給下面的兩個處理器核心做 運算。由於整個設計都是朝 IP 化的原則，所以當增加新的 IP 處理核心， 尤其是新增不同類的處理器核心時，本級電路會判斷不同的指令運算適 合什麼樣的核心去處理。指令碼也在此級被抓取，判斷怎樣的指令要交 給哪一個處理核心執行需要指令碼去進行判斷，指令碼的提前抓取也很 方便在下一級的指令解碼器中做作解碼的動作。 5. Instruction Decoder：這一級的目的是把指令依照對應的指令碼去做 解碼，指令中有兩個來源暫存器的位置，一個目的暫存器的位置。這些 位置可以對下一級的暫存器組取得來源運算元並提供未來 ALU 級寫回 的目的位置。內建兩組處理核心，所以也提供了指令去從兩個處理核心 中互相提取對方暫存器組的資料，方便資料的直接交換。由於此處理器

提供智慧型 DMA 一組存取控制暫存器的位址訊號線，以決定智慧型 DMA 的控制參數要寫到哪一個智慧型 DMA 控制暫存器內。 6. Register File : 每個處理核心有 32 個通用暫存器。處理核心 A 設計 有 13 個中斷暫存器來處理外部中斷，暫存器組為 2 讀 1 寫的格式，負 責提供解碼器所解碼出的來源運算元值，並將 ALU 級算出的目的運算元 寫回。在此模組中，有很多連接 ALU 級模組的輸出信號，目的是把這些 ALU 級要用到的信號經由管線級送往 ALU 級中，利用這些信號來完成 Data forwarding 的動作。

7. ALU：本級功能是計算出邏輯或運算值，為了 Data forwarding 的實作，

Data memory 及 Write back 這兩級隱含在 ALU 級內。Data forwarding

的機制是利用前面一級一級傳回的信號實作而成，目的是為了減少 RAW

hazard。

除了以上基本的管線模組設計外，還有一些特殊硬體設計需求被強調出來

[16]，包含以下五種說明：

1. Bit Reverse：針對 FFT 運算所增加的 memory 定址模式，例如位址(01101)

可被轉成(10110)的位置儲存。 2. 一個指令週期完成乘加運算。

3. Regular Loop Prediction： 數位訊號處理運算中有很多固定次數迴圈

的運算，利用一個良好的跳躍預測（Branch prediction），使處理器不

會有 Control hazard 造成的不必要 Stall。 4. 良好的 Data Forwarding 機制。

3.1.2 VLIW 處理器指令集

VLIW 處理器指令集共分五大類：資料搬移、算數邏輯運算、跳躍指令、其

他類指令、智慧型 DMAC 控制類，列表如下：

„ 資料搬移指令 :

Instruction Opcode Example Mode

MOVRC 000001 MOV rd,data Direct

MOVRR 000010 MOV rd,rs Reg-Reg

MOVRM 000011 MOV rd,address Direct

MOVMR 000100 MOV address,rs Direct

MOVMRR 000101 MOV @rs2,rs Indirect

MOVRRM 000110 MOV rd,@rs Indirect

MOVARR 100010 MOV rd(a),rs(b) Reg-Reg

MOVB 101111 MOVB rd,base(rs) Displacement

MOVI 110000 MOVI rd,rs1(rs2) Index

MOVREVRM 101010 MOV rd,address Bit Reverse

MOVREVMR 101011 MOV address,rs Bit Reverse

MOVREVMRR 101100 MOV @rs2,rs Bit Reverse

MOVREVRRM 101101 MOV rd,@rs Bit Reverse

表 3-1：資料搬移指令列表

VLIW 處理器共提供 Direct、Reg to Reg、Indirect、Displacement (base

„ 算數與邏輯運算指令 :

Instruction Opcode Example

ADDRR 001000 ADD rd,rs1,rs2

SUBRR 001010 SUB rd,rs1,rs2

MULRR 001100 MUL rd,rs1,rs2

ADDRC 000111 ADD rd,data

SUBRC 001001 SUB rd,data

MULRC 001011 MUL rd,data

MACR 100111 MAC rd,rs1,rs2

MACC 110001 MAC rd,rs1,data

ANDRR 001110 AND rd,rs1,rs2 ORRR 001111 OR rd,rs1,rs2 XORRR 010000 XOR rd,rs1,rs2 INVR 010001 INV rd,rs 表 3-2：算數邏輯運算指令列表 „ 跳躍指令 :

Instruction Opcode Example

JMP 010010 JMP address

JMPR 010011 JMP @rs

JBE 010100 JBE rs1,address

JNE 010101 JNE rs1,address

JMB 010110 JMB rs1,address

JLB 010111 JLB rs1,address

JNER 011001 JNBR rs1,rs2,address

JMBR 011010 JMBR rs1,rs2,address

JLBR 011011 JLBR rs1,rs2,address

CALL 100011 CALL address

RET 011110 RET

表 3-3：跳躍指令列表

Address 的部分也可以是 Label，組譯器會自動轉換成對應的位址。

„ 其他指令：

Instruction Opcode Example

SET 011100 SET A,rs

INTOK 011101 INTOK

SHR 100000 SHR rs

SHL 100001 SHL rs

Instruction Opcode Example

ENDC 011111 ENDC

表 3-4：其他指令列表

SET 指令是當 VLIW 處理器沒有連接匯流排時，利用這指令可以設定兩個

16-bit 的 I/O port ，與外界溝通；INTOK 是處理軟體中斷的指令，利用這指令

„ 智慧型 DMA 控制相關指令 :

Instruction Opcode Example

SDMAD 100100 SDMAD data

SDMAR 100101 SDMAR rs

GDMA 100110 GDMA rd

DMAOK 101001 DMAOK

GDMAR 101110 GDMAR rd,address

表 3-5：智慧型 DMAC 控制指令列表

3.2 音源介面（I

2

S-IC Sound Bus）

因應多媒體應用上音源介面的需求，設計 I2 S 音源介面[17]，提供串列音源 資料的輸入與輸出。I2 S 的設計包含三個訊號線：SCK、WS 及 SD，說明如下： z SCK（Serial Clock）：每個位元傳送的時脈，通常和取樣頻率相同。 z WS（Word Select）：左右聲道切換的訊號（WS=0，左聲道；WS=1，右聲 道），若以每聲道資料 32-bit 來計算，WS 周期是 SCK 的 64 倍。 z SD（Serial Data）：串列資料，接收端在 SCK 正緣收資料，而傳送端在 SCK 負緣送資料。 I2 S 為單向資料傳遞設計，一組傳送端、一組接收端，在傳送端部分，以受 控者（Slave）角色傳送資料，SCK、WS 由外部接收端發送，因此取樣率由外部 接收端決定。如圖 3-2： 圖 3-2：I2 S 傳送端

在接收端部分，以受控者（Slave）角色接收資料，SCK、WS 由外部傳送端 發送，因此取樣率由外部傳送端決定。圖 3-3： 圖 3-3：I2 S 接收端 傳送及接收需符合 I2 S 的時序圖，主要使用位移暫存器實現 I2 S 介面。 圖 3-4：I2S 時序圖 I2 S 對內符合 APB 匯流排的規格。在匯流排上，視為兩個暫存器，只要將資 料丟入暫存器，傳送或接收的電路立即啟動。

SDMA

I2 S Receiver I2 S Transmitter SCK SD SCK SD WS WS APB Bus I2S Rxd I2S Txd

3.3 軟體開發環境

硬體設計外，處理器的軟體支援是相當重要，為此發展了圖形化介面的組譯

器[13]（Assembler），提供機械碼（Machine code）的轉譯、程式記憶體（Program

rom）的產生、及錯誤資訊（Debug information），讓使用者能夠利用以上資訊 來除錯及產生Testbench。 Assembler Data Rom Machine Code Debug Information Testbench Assembler Assembler Data Rom Data Rom Machine Code Debug Information Testbench Testbench 圖 3-6：組譯器（Assembler）的用途 圖型化介面組譯器如下圖，使用 Visual C++完成演算法部分，使用 VB 做組 譯器的圖形介面，並用 dll 作連結，並提供編輯檔案的能力。當完成編輯檔案後， 須先經過 compile 的動作，確保無錯誤產生。最後經由 Build 的動作，產生所需 的檔案： z pop.txt：產生十六進位的程式碼，提供晶片測試的資料。 z bin.txt：產生程式記憶體的資料，提供模擬及後續測試必備的資料。

圖 3-7：圖形化介面組譯器（Assembler） VLIW 處理器使用超長指令集的設計核心，在編寫程式及組譯時須注意： z 平行處理：平時以處理核心 A 為主，若需使用處理核心 B，則需在兩指 令間加上分隔符號『||』，若不需有處理核心 A，則須指令 B 前加上『NOP』 指令，如下圖：

Instruction A

||

Instruction B

NOP

||

Instruction B

Directory

File list

Message window

Compile

Build

Edit area

3.4 整合

本論文將智慧型 DMA 和 VLIW 處理器做一個整合，用以驗證智慧型 DMA 的功

能，及整個系統的正確性，並驗證處理器加上智慧型 DMA 的功能，測試其效能。 如圖 3-9，VLIW 處理器整合智慧型 DMA 成為一個系統，擁有多個共用匯流排。程 式記憶體為外接方式，內部兩個記憶體與智慧型 DMA 共用兩個資料匯流排。智慧 型 DMA 並支援周邊匯流排，增加整體的擴充性。 圖 3-9：VLIW 處理器與智慧型 DMA 共用匯流排

IR Fetch

Program Rom

Core A

Core B

Program bus

Smart DMAC

data bus data bus

Ram B

Ram A

Peripheral bus _I2 S Txd I2 S Rxd

VLIW processor

整個系統共有四條分開的匯流排，智慧型 DMA 與處理器共用二條資料匯流 排，透過資料匯流排讓處理器與智慧型 DMA 共用兩個資料記憶體。資料匯流排的 管制與衝突，由 VLIW 處理器解決，當沒有使用到記憶體相關的指令，記憶體的 主控權會釋放給智慧型 DMA，以解決衝突的情況。 DSP RAM A RAMB Smart DMA APB BUS I2S receiver I2S transmitter DSP RAM A RAMB Smart DMA APB BUS I2S receiver I2S transmitter 圖 3-10：VLIW 處理器與智慧型 DMA 的整合 除了共用匯流排外，為了設定智慧型 DMA 的動作，處理器必須存取智慧型 DMA 的暫存器。整合兩個 IP 的方式有兩種，第一，是從硬體電路上直接支援， 有對應的指令解碼，存取智慧型 DMA 暫存器。第二，可以採用記憶體對映的方式， 更動電路較小，也不需增加額外的指令集，如下圖： 16x16 32-bit 16-bit 000 1ff 200 20f 512x32 Address Processor Core Register Bank Memory 16 512

第四章 驗證結果與晶片實現

本章詳述智慧型 DMA 整合在 VLIW 處理器中，其功能上的驗證方法及結果，， 並提及晶片實現的部分，最後比較處理器結合智慧型 DMA 的功能及效能。

4.1 設計驗證與結果

在組譯器上寫一系列測試程式，用以驗證 VLIW 處理器加上智慧型 DMA 的功 能和效能，主要有下列項目：資料搬移、向量內積、褶積、餘弦轉換、離散小波 轉換，詳述如下：

4.1.1 資料傳輸（Data Transmission）

資料搬移選擇四種型態，主要驗證 VLIW 處理器的架構下記憶體間的傳輸正 確性。 1. 不同記憶體間的傳輸：如圖 4-1，驗證在兩個不同記憶體之間的傳輸是 否正確。

Ram

A

Ram

B

copy

Ram

A

Ram

B

copy

圖 4-1：不同記憶體間的傳輸 2. 同一記憶體裡的傳輸：如圖 4-2，驗證在同一個記憶體裡的傳輸是否正 確。

Ram

A

copy

256 count

Ram

A

copy

256 count

[ ]

[ ]

44608256 511 1 = ×

∑

= i i MemB i MemA 3. 不同記憶體傳輸的環狀定址：如圖 4-3，以環狀定址方式抓取來源資 料，再存入目的記憶體，驗證結果是否正確。

circular

Ram

A

Ram

B

32

+7

copy

512 count

circular

Ram

A

Ram

B

32

+7

copy

512 count

Ram

A

Ram

B

32

+7

copy

512 count 圖 4-3：不同記憶體傳輸的環狀定址 4. 不同記憶體傳輸的鏡射定址：如圖 4-4，以鏡射定址方式抓取來源資 料，再存入目的記憶體，驗證結果是否正確。

mirror

Ram

A

Ram

B

32

+7

copy

512 count

mirror

Ram

A

Ram

B

32

+7

copy

512 count 圖 4-4：不同記憶體傳輸的鏡射定址

4.1.2 向量內積（Inner Product）

如圖 4-5，每個位址存放的資料和其位址相同，以此計算兩個記憶體相對應 值的乘加運算，共 512 筆的向量內積： × + RAM0 _RAM1 Source Address Source Address Transfer Size Transfer Size a₁ a_n x₁ x_n ． ． ． ．_． ． × + RAM0 _RAM1 Source Address Source Address Transfer Size Transfer Size a₁ a_n x₁ x_n ． ． ． ．_． ．

[ ]

[

(

511

)

]

22238720 511 0 = − ×

∑

= i i MemB i MemA 圖 4-6：向量內積 Post-layout Simulation 結果 結果如圖 4-6，資料運算正確。

4.1.3 褶積（Convolution）

如圖 4-7，每個位址存放的資料和其位址相同，在兩個記憶體間做褶積的運 算，其中一個記憶體位址遞增，另一個記憶體位址遞減。結果如圖 4-8，資料運 算正確。 圖 4-7：褶積驗證示意圖 圖 4-8：褶積 Post-layout Simulation 結果 × + RAM0 _RAM1 Source Address Source Address

Transfer Size _{Transfer Size}

x₁ x_n ． ． ． a₁ a_n ． ． ． × + RAM0 _RAM1 Source Address Source Address

Transfer Size _{Transfer Size}

x₁ x_n ． ． ． a₁ a_n ． ． ．

4.1.4 餘弦轉換（Discrete Cosine Transform）

採用定點數平移 13-bit 做 36 點 DCT-2 運算，結果如圖 4-9，共有 36 筆資 料輸出。其數學式如下： 1-D 36-point DCT-2 輸入 X： 1 0 , ) 2 ) 1 2 ( cos( ] [ ] [ 2 ] [ 1 0 − ≤ ≤ + =

∑

− = N k N n k n x k N k X N n π β 1 1 ... 1 0 ... 2 1 ] [ − ≤ ≤ = = N k k k β

如圖 4-10，使用 MATLAB 軟體同樣去運算 DCT-2，和採定點數的智慧型 DMA

運算模擬結果差距非常小。

圖 4-10：DCT-2 模擬結果與 MATLAB 運算結果比較

4.1.5 離散小波轉換（Discrete Wavelet Transform）

離散小波轉換（DWT）主要由兩個 FIR 濾波器組成，一個為高通濾波器，一 個為低通濾波器，如下圖：

[ ]

=

_∑

[ ] [

−

]

k k n a k h n a_{1 0} 2

h[n] (LP)

g[n] (HP)

↓2

↓2

a

₀

[n]

a

1

[n]

d

₁

[n]

[ ]

=

∑

k

[ ] [

−

]

k n a k g n d_{1 0} 2

[ ]

=

_∑

[ ] [

−

]

k k n a k h n a_{1 0} 2

h[n] (LP)

g[n] (HP)

↓2

↓2

a

₀

[n]

a

1

[n]

d

₁

[n]

h[n] (LP)

g[n] (HP)

↓2

↓2

a

₀

[n]

a

1

[n]

d

₁

[n]

[ ]

=

∑

k

[ ] [

−

]

k n a k g n d_{1 0} 2 圖 4-11：離散小波轉換示意圖

濾波器係數採用 JPEG2000 標準的 Daubechies 9/7-tap filter，其有較好 的效能及訊號響應。藉由離散小波轉換的模擬結果，驗證智慧型 DMA 能夠處理數 位訊號處理常見的數學式。如圖 4-12，為小波轉換裡的高通濾波器及低通濾波 器。圖 4-13 為離散小波轉換的結果。 圖 4-12：離散小波轉換所採用之濾波器 圖 4-13：離散小波轉換模擬結果 5 10 15 20 25 30 35 -100 -50 0 50 100 2 4 6 8 10 12 14 16 18 -100 -50 0 50 100 2 4 6 8 10 12 14 16 18 -100 -50 0 50 100 1 2 3 4 5 6 7 8 9 -0.2 0 0.2 0.4 0.6 0.8 H[n] 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1 0 0.2 0.4 0.6 0.8 1 W(π) 1 2 3 4 5 6 7 -1.5 -1 -0.5 0 0.5 1 G[n] 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1 0 0.5 1 1.5 2 2.5 W(π)

High Pass Filter

Low Pass Filter

a

0

[n]

a

1

[n]

4.1.6 周邊匯流排（APB Bus）

APB 匯流排主要用做周邊裝置的傳輸、擴充，由於在多媒體處理上，非 常需要音源介面來傳輸音源資料，因此，驗證方式：音源透過音源介面，經 過匯流排，智慧型 DMA 再將資料丟到音源介面的輸出端，如下圖：

Processor

DMAC

Master

APB

RAM1 RAM2

SDIN

SDOUT

I

2

_S(TX)

I

2

_S(RX)

Processor

DMAC

Master

APB

RAM1 RAM2

SDIN

SDOUT

I

2

_S(TX)

I

2

_S(RX)

圖 4-14：APB 匯流排的驗證 透過音源介面（I2 S）的 Bypass 傳輸，可驗證 APB 匯流排及音源介面的 正確性。當周邊的 I/O 擁有直接處理資料的能力，音源也能藉由此方式傳入。 SDOUT 在開始傳送資料後，相隔一個 LRCLK 的間隔，輸出和 SDIN 的資料。

Start

圖 4-15：音源介面 Bypass 傳輸的模擬

4.2 晶片製作

4.2.1 設計流程

依照標準的CIC Cell-Based Design Flow設計硬體，設計流程如下：

Specification Assembler Design Instructions Design HDL Code Design ModelSim Design Compiler UMC18 Design Kit

HDL Simulation HDL & Scan-Chain Synthesis Gate level Simulation Auto Place & Route

Post-layout Simulation SRAM BIST SOCEncounter ModelSim Syntest ModelSim DFT Compiler DRC & LVS Calibre TEXT Editor C++ VB Specification Assembler Design Instructions Design HDL Code Design HDL Code Design ModelSim Design Compiler UMC18 Design Kit

HDL Simulation HDL Simulation HDL & Scan-Chain Synthesis Gate level Simulation Gate level Simulation Auto Place & Route

Auto Place & Route

Post-layout Simulation Post-layout Simulation SRAM BIST SRAM BIST SOCEncounter ModelSim Syntest ModelSim DFT Compiler DRC & LVS DRC & LVS Calibre TEXT Editor C++ VB

4.2.2 合成結果

初期功能的設計，以 Verilog 硬體描述語言實作[18]，搭配 Mentor 公司出

的 ModelSim 進行功能驗證。待功能驗證正確後，以 Synopsys 公司出的 Design

Compiler 進行電路合成[19]，Library 使用 UMC 0.18um 製程。經由合成軟體

Design Compiler 合成後，其結果如下：

ITEM Area（㎜2

） Timing Total fault Fault coverage

Processor+SDMA 1181371 9.78 ns 299330 98.45 %

表 4-1：合成後的資訊

4.2.3 佈局與封裝

採用 Cadence 公司出的 SOC Encounter 佈局軟體[20]，將合成後的電路放在

晶片上，並依據速度的要求，自動最佳化並繞線，結果如下：

CHIP name ：SD297

Technology ：UMC 0.18um 1P6M CMOS

Package ：128 CQFP

Chip Size ：2.376× 2.369 mm2

Gate Count ：604K gate count

Power Dissipation ：~400mW Max. Frequency ：128.5 MHz （7.781 ns） 使用 Prime Power 量測功率，跑驗證功能的測試程式，得到平均消耗功率約 400mW。如圖 4-17，為佈局及腳位圖，上方擺 VLIW 處理器核心 A 及連接至處理 器核心 A 的記憶體，下方為 VLIW 處理器核心 B 及連接至處理器核心 B 的記憶體， 中間放智慧型 DMA 的模組。如圖 4-18 為晶片打線圖，以 128-CQFP 的方式包裝。

圖 4-17：佈局及腳位圖

Core A

Core B

Smart-DMA

IR

Fetch

Ram A

Ram B
