高層集合住宅外牆磁磚剝落原因
與解決對策探討（2/2）
－
水泥砂漿硬底壓貼工法之實驗研究
內 政 部 建 築 研 究 所 自 行 研 究 報 告
高層集合住宅外牆磁磚剝落原因
與解決對策探討（2/2）
－
水泥砂漿硬底壓貼工法之實驗研究
研究主持人：盧珽瑞
目 次
目 次
摘 要 第一章 緒 論 - - - 1 第一節 研究動機---1 第二節 研究目的---3 第三節 研究範圍---5 第四節 研究限制---9 第五節 研究步驟與流程---10 第六節 文獻回顧---11 第二章 外牆磁磚沿革及剝落現況調查---17 第一節 前言---17 第二節 日本外牆磁磚黏貼工法的沿革---19 第三節 國 內 外 牆 磁 磚 的 沿 革 - - - 2 1 第四節 國內外牆磁磚黏貼工法的沿革---23 第五節 國內高層集合住宅外牆磁磚剝落現況調查---25 第三章 高層集合住宅外牆磁磚黏貼工法之訪問調查---29 第一節 前言---29 第二節 營造廠工務主任訪談---30 第三節 營造廠工務經理訪談---31 第四節 營造廠負責人訪談---32 第五節 建築師事務所負責人訪談---33 第六節 專家學者訪談---34 第七節 公立大學營繕組主管訪談---35 第八節 磁磚張貼技術人員訪談---36 第九節 統計與分析---37高層集合住宅外牆磁磚剝落原因與解決對策探討-水泥砂漿硬底壓貼工法之實驗研究 第四章 實驗規劃與設計---39 第一節 實驗目的---39 第二節 國內外相關規範的比較分析---41 第三節 標準養護抗拉接著強度之試驗規劃---44 第四節 加速老化強度之試驗規劃---45 第五章 實驗過程與結果分析---47 第一節 抗拉接著強度試驗規範---47 第二節 加速老化試驗規範---49 第三節 試驗程序---51 第四節 試驗結果與分析---54 第六章 結論與建議---57 第一節 結論---57 第二節 建議---58 附錄一 期初簡報會議紀錄---59 附錄二 期中審查會議紀錄---61 附錄三 期末審查會議紀錄---65 附錄四 台北市高層集合住宅磁磚剝落現況調查---69 參考書目---87
表 目 次
表 目 次

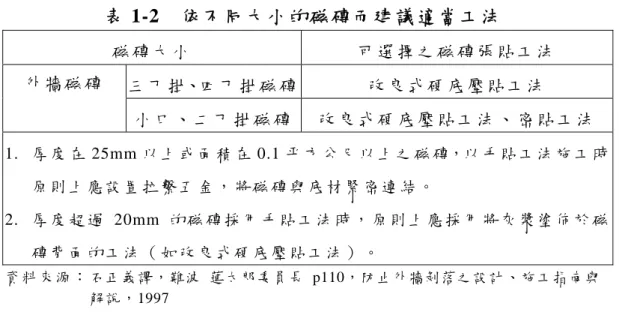

表 1-1 磁磚的各項功能與特徵---2 表 1-2 依不同大小的磁磚而建議適當工法---4 表 1-3 國內外牆磁磚剝落原因與防止對策分析---11 表 1-4 國內外牆磁磚專家學者之訪談結果對照表---13 表 1-5 各種黏貼工法之抗拉接著強度---14 表 2-1 從台灣日治時期到現在外牆磁磚的沿革---22 表 2-2 台北市高層集合住宅外牆磁磚剝落現況統計---25 表 2-3 使用 10 年以內之磁磚剝落現況統計---25 表 2-4 使用 10 至 20 年之磁磚剝落現況統計---26 表 2-5 使用 20 至 30 年之磁磚剝落現況統計---26 表 2-6 使用 30 年以上之磁磚剝落現況統計---27 表 3-1 國內外牆磁磚受訪者訪談內容重新編輯分析---38 表 4-1 硬底壓貼工法抗拉接著強度之試驗規劃---44 表 4-2 硬底壓貼工法加速老化之試驗規劃---45 表 5-1 養護及加速老化試驗之處理條件---52 表 5-2 抗拉接著強度破壞位置---53 表 5-3 抗拉接著強度之試驗結果---56圖 目 次
圖 目 次
圖 1-1 水泥砂漿硬底壓貼工法---7 圖 1-2 改良式水泥砂漿硬底壓貼工法---7 圖 1-3 研究流程圖---10 圖 2-1 世界最早的塗釉磁磚---17 圖 2-2 城牆上的裝修材料---17 圖 2-3 19 世紀的多彩物語繪磁磚---18 圖 4-1 傳統式硬底壓貼工法---39 圖 4-2 改良式硬底壓貼工法---39中文摘要
關鍵詞：高層集合住宅、外牆磁磚、剝落、硬底壓貼工法 一、研究動機 外牆磁磚的損壞的種類可分為污損、白華、龜裂、剝離、鼓脹、剝落 等數種，其中「剝落」一旦發生，將會造成第三者立即的危險性；根據調 查，國內外牆磁磚的黏貼方式，以硬底壓貼工法最為普遍。 為營造安全的居住環境，避免公共危險發生，本研究乃運用實驗研究 的方法，以「磁磚與黏著層界面」為範圍，進行傳統式與改良式硬底壓貼 工法的比較研究，期望能透過本次的研究，對國內高層建築物外牆磁磚的 黏貼方式，提出改善建議。 二、研究方法 （一）針對台北地區高層集合住宅之外牆磁磚進行剝落現況調查。 （二）針對國內高層集合住宅外牆磁磚黏貼工法進行專家電話訪談。 （三）針對外牆磁磚「傳統式硬底壓貼工法」與「改良式硬底壓貼工法」 進行抗拉接著強度與加速老化試驗的比較研究。 三、研究發現 （一）從外牆磁磚剝落現況調查顯示：台北地區高層集合住宅使用 10 至 20 年有磁磚剝落者占總數 38﹪；使用 20 至 30 年有磁磚剝落者占 總數 71﹪；使用 30 年以上有磁磚剝落者占總數 75﹪。 （二）從訪談結果顯示：目前國內高層集合住宅常用之磁磚黏貼工法係以 水泥砂漿硬底壓貼工法為主，而大部份的受訪者認為射出磚之黏著 性較好，但是價格較貴；大部分受訪者也認為運用改良式工法確實 對減少磁磚剝落有幫助。 （三）在外牆磁磚抗拉接著強度與加速老化試驗部分，改良式硬底壓貼工 法與射出磚之組合在重複乾燥與濕潤加速老化試驗後之抗拉接著 強度，遠高於傳統式硬底壓貼工法與粉壓磚之組合；顯示，改良式 硬底壓貼工法與射出磚的組合有較佳的耐久性能。高層集合住宅外牆磁磚剝落原因與解決對策探討-水泥砂漿硬底壓貼工法之實驗研究 四、建議事項 建議一：立即可行性建議 主辦機關：內政部營建署及縣市政府 為防止高層建築物外牆磁磚剝落，影響公共安全，建議內政部營建署及各縣市政 府應儘速研擬高層建築物外牆磁磚張貼之設計、施工規範。 建議二：立即可行性建議 主辦機關：內政部營建署及縣市政府 建議內政部營建署及縣市政府應定期辦理高層建築物外牆裝修材料剝落現況的 調查統計。 建議三：立即可行性建議 主辦機關：內政部建築研究所 建議內政部建築研究所持續辦理高層建築物外牆磁磚張貼工法之研究，以利增修 訂國內相關之設計及施工規範。 建議四：立即可行性建議 主辦機關：行政院公共工程委員會 建議行政院公共工程委員會修訂國內公共工程施工綱要，納入高層建築物外牆磁 磚黏著劑耐久性檢測的相關規範。
Abstract
Keywords: High-rise Residential Building, Exterior Wall Tile.
Exterior wall tile may be damaged in an unusual event such as an earthquake, or just damage under normal condition. Most damage under normal condition happened in a short time after construction because of poor construction and design. Other damages are caused by material or adhesive layer degradation. Damages of exterior wall tile are categorized into stained, lime bloom, cracking, delaminating and peeling off. It is dangerous to the public once peeling happens.
In order to build a safe living environment, prevention of exterior wall tile peeling is important to eliminate death and injury by such accidents. Research on resolving exterior wall tile peeling of high-rise residential buildings is urgent.
第一章 緒 論
第一章 緒 論
第 一 節 研 究 動 機

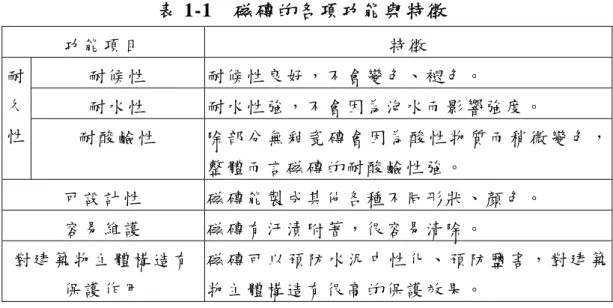

磁 磚 為 陶 瓷 材 料 的 一 種 ， 具 有 耐 候 、 耐 水 、 耐 酸 鹼 、 可 設 計 及 容 易 維 護 等 多 項 優 點（ 如 表 1-1）； 因 此 ， 成 為 國 內 高 層 集 合 住 宅 最受歡迎的外牆裝修材料之一。 但 是 ， 構 成 高 層 建 築 物 的 諸 元 素 中 ， 外 牆 是 承 受 外 部 環 境 衝 擊 最 嚴 重 的 地 方 ； 因 此 ， 外 牆 磁 磚 除 了 受 設 計 、 施 工 品 質 與 地 震 的影響外，本身也會受當地氣候衝擊，而產生損壞與劣 化等現象 。 當 磁 磚 與 結 構 體 間 的 介 面 產 生 了 損 壞 或 劣 化 ， 就 會 使 磁 磚 產 生 龜 裂、隆 起、剝 離、剝 落（ 註 1-1）等 現 象，其 中「 剝 落 」一 旦 發 生，將會造成第三者立即的危險性。 外 牆 磁 磚 發 生 損 壞 的 介 面 包 括 ： 1.磁 磚 2.磁 磚 與 黏 著 層 界 面 3.黏著層 4.黏著層與粉刷層界面 5.粉刷層 6.粉刷層與外牆結構體 界面 7.外牆結構體本身（ 註 1-2）；其 中 又 以 磁 磚 與 黏 著 層 間 界 面 的 破 壞 最 受 到 重 視 。 為 了 防 堵 外 牆 磁 磚 的 剝 落 事 故 的 發 生 ， 在 日 本 各 式 各 樣 的 外 牆 磁 磚 張 貼 工 法 開 發 ， 正 如 火 如 荼 地 進 行 當 中（ 註 1-3）。 註 1-1 何 明 錦 、 吳 毓 勳 、 石 正 義 ， 建 築 飾 材 技 術 規 範 之 研 究 （ 二 ） 磁 磚 工 程 設 計 與 施 工 規 範 解 說 p2-6~2-7， 空 間 雜 誌 建 築 技 術 增 刊 4 號 p284， 2001 註 1-2 林 世 堂 ， 外 牆 磁 磚 剝 落 原 因 及 對 策 探 討 ， 空 間 雜 誌 建 築 技 術 增 刊 4 號 p284， 1993 註 1-3 河邊伸二，日本磁磚及磁磚施工之現況，建築外牆磁磚耐用診斷與維修技術研習會論文 集 2-2，2007表 1-1 磁磚的各項功能與特徵 功 能 項 目 特 徵 耐 候 性 耐 候 性 良 好 ， 不 會 變 色 、 褪 色 。 耐 水 性 耐 水 性 強 ， 不 會 因 為 泡 水 而 影 響 強 度 。 耐 久 性 耐 酸 鹼 性 除 部 分 無 釉 瓷 磚 會 因 為 酸 性 物 質 而 稍 微 變 色 ， 整 體 而 言 磁 磚 的 耐 酸 鹼 性 強 。 可 設 計 性 磁 磚 能 製 成 其 他 各 種 不 同 形 狀 、 顏 色 。 容 易 維 護 磁 磚 有 汙 漬 附 著 ， 很 容 易 清 除 。 對 建 築 物 主 體 構 造 有 保 護 作 用 磁 磚 可 以 預 防 水 泥 中 性 化 、 預 防 鹽 害 ， 對 建 築 物 主 體 構 造 有 很 高 的 保 護 效 果 。 資 料 來 源 ： 日 本 獨 立 行 政 法 人 能 力 開 發 研 究 中 心 編 ， 改 訂 タ イ ル p3、 p4， 2008
第一章 緒 論
第 二 節
研 究 目 的
目 前 在 國 內 相 當 盛 行 的 外 牆 磁 磚 的 施 工 方 法 「 硬 底 壓 貼 工 法」，大約在 1945 年代左右，在日本也廣泛的被使用，當時因為 能 改 善 外 裝 磁 磚 白 華 現 象 而 大 受 歡 迎 。 但 是 ， 後 來 因 為 作 業 人 員 過 度 追 求 作 業 效 率 ， 忽 略 塗 佈 厚 度 不 足 ， 造 成 了 許 多 施 工 不 良 的 嚴重後果（ 註 1-4）。 1960 年代，日本業界團體、營建公 司及磁磚製造商等開始積 極 地 針 對 「 硬 底 壓 貼 工 法 」 所 造 成 的 剝 離 、 剝 落 現 象 尋 求 對 策 ； 於 1965 年左右開發出「改良式硬底壓貼工法」，有效地預防磁 磚 剝離與剝落的現象（ 註 1-5）。 除此之外，日本建築裝修學會於 1994 年訂定之「防止外牆剝 落 之 設 計 、 施 工 指 南 」 ， 也 建 議 小 口 磚 、 二 丁 掛 以 上 大 小 的 外 牆 磁磚，採用改良式硬底壓貼工法或密貼工法（ 註 1-6）。 台 灣 從 光 復 到 現 在 ， 外 牆 磁 磚 依 市 場 使 用 的 流 行 先 後 順 序 可 分 為：馬 賽 克、小 口 磚、丁 掛 磚、方 塊 磚、石 英 磚（ 註 1-7）與 山 形 磚 等 。 雖 然 ， 磁 磚 本 身 尺 寸 與 重 量 有 逐 漸 增 大 、 增 重 的 趨 勢 ， 但 是 數 十 年 來 ， 國 內 磁 磚 黏 貼 工 法 仍 以 「 水 泥 砂 漿 硬 底 壓 貼 工 法 」 為主（ 註 1-8）； 為 營 造 安 全 的 居 住 環 境 ， 避 免 公 共 危 險 的 發 生 ， 本 研 究 乃 以 「 水 泥 砂 漿 硬 底 壓 貼 工 法 」 為 主 題 ， 來 進 行 硬 底 壓 貼 工 法 及 改 良 式 硬 底 壓 貼 工 法 的 實 驗 分 析 ， 期 望 透 過 上 述 的 實 驗 研 究 ， 對 國 內 高層建築物外牆磁磚的黏貼工法，提供改善建議。表 1-2 依不同大小的磁磚而建議適當工法 磁 磚 大 小 可 選 擇 之 磁 磚 張 貼 工 法 三 丁 掛、四 丁 掛 磁 磚 改 良 式 硬 底 壓 貼 工 法 外 牆 磁 磚 小 口 、 二 丁 掛 磁 磚 改 良 式 硬 底 壓 貼 工 法 、 密 貼 工 法 1. 厚 度 在 25mm 以 上 或 面 積 在 0.1 平 方 公 尺 以 上 之 磁 磚，以 手 貼 工 法 施 工 時 原 則 上 應 設 置 拉 繫 五 金 ， 將 磁 磚 與 底 材 緊 密 連 結 。 2. 厚 度 超 過 20mm 的 磁 磚 採 用 手 貼 工 法 時 ， 原 則 上 應 採 用 將 灰 漿 塗 佈 於 磁 磚 背 面 的 工 法 （ 如 改 良 式 硬 底 壓 貼 工 法 ） 。 資 料 來 源 ： 石正義譯，難波 蓮太郎委員長 p110，防止外牆剝落之設計、施工指南與 解說，1997 註 1-4 河邊伸二，日本磁磚及磁磚施工之現況，建築外牆磁磚耐用診斷與維修技術研習會論 文集 2-3，2007 註 1-5 日本獨立行政法人雇用·能力開發機構，改訂タイル P7，2008 註 1-6 石正義譯，難波 蓮太郎委員長 p110，防止外牆剝落之設計、施工指南與解說，1997 註 1-7 戴 佩 宜 ， 以 打 字 法 從 事 建 築 外 牆 瓷 磚 非 破 壞 檢 測 之 研 究 P2-10， 2008 註 1-8 廖 國 裕 ， 磁 磚 工 程 剝 落 及 析 晶 現 象 之 研 究 P17， 1985 及 盧 珽 瑞 ， 高 層 集 合 住 宅 外 牆 磁 磚 剝 落 原 因 與 解 決 對 策 探 討 P29， 2010
第一章 緒 論
第 三 節
研 究 範 圍
一、高層建築物之界定： （ 一 ）建築技術規則設計施工編高層建築物專章：高層建築物係 指 高度在 50 公尺或樓層數在 16 層以上之建築物。高層建築物 應自建築線及地界線依落物曲線距離退縮建築；但建築物高 度在 50 公尺以下部分得免退縮。 （ 二 ）美國建築規則：美國建築規則（U.B.C）定義 75 呎以上即為 高層建築。 （ 三 ）因人力及時間之限制，本研究之高層建築物係以 15 層以上 之建築物為範圍。 二、集合住宅之界定： 依據建築技術規則設計施工編第 1 條的定義，為具有共同基 地 及 共 同 空 間 或 設 備 ； 並 有 三 個 住 宅 單 位 以 上 之 建 築 物 。 因 此，本 研 究 之「 集 合 住 宅 」係 以 建 築 技 術 規 則 的 定 義 為 範 圍 。 三、外牆磁磚之界定： （ 一 ）歐洲標準（ EN 87）：依 其 規 範，磁 磚 係 由 黏 土、矽 石、熔 劑 、 色料及其他礦物原料製成的薄平板，通常用以覆蓋建物的地 面 、 內 牆 或 外 牆 ； 依 製 造 方 式 ， 可 分 為 擠 出 面 磚 （ extrudedtiles）、粉 壓面磚（ dust pressed tiles）及鑄漿面磚（ cast tiles）
等（ 註 1-9）。
（ 二 ）日本工業標準（ JIS A 5209）：依其規範，磁磚的種類可區 分
為下列幾類：
1.依 名 稱 區 分 ： 內 裝 磁 磚 （ 用 於 屋 內 牆 壁 及 樓 地 板 ）、 外 裝 磁 磚（用於屋外之外牆）、戶 外樓地板用磁磚及馬賽克（表面
積在 50 平方公分以下之磁磚）。 2.依材質區分：磁質磁磚、石質磁磚、陶質磁磚（ 註 1-10）。 （ 三 ）CNS 中華民國國家標準（ CNS 9737）： 陶 瓷 面 磚 為 用 於 牆 面 及 地 面 具 有 裝 飾 及 作 為 保 護 用 之 裝 修 材 料，以 黏 土 或 其 他 無 機 原 料 加 以 成 形，經 高 溫 燒 結 而 成 ， 厚度未滿 40 ㎜之板狀不燃材料；依其規範可區分為下列幾 類： 1.依主要用途區分：內裝壁磚、內裝馬賽克（表面積在 50 平 方 公 分 以 下 之 面 磚 ） 壁 磚 、 內 裝 地 磚 、 內 裝 馬 賽 克 地 磚 、 外 裝 壁 磚、外 裝 馬 賽 克 壁 磚、外 裝 地 磚、外 裝 馬 賽 克 地 磚 。 2.依 吸 水 率 區 分：Ⅰ 類（ 3.0％ ）、Ⅱ 類（10.0％）、Ⅲ 類（50.0 ％）（ 註 1-11）。 （ 四 ）本研究「外牆磁磚」之意涵，係指表面積在大於 50 平方公 分覆蓋建物外牆之外裝壁磚。 四 、剝落之界定： （ 一 ）龜裂：係因磁磚產生裂痕，由 目視可以確認磁磚已存在損 壞 現象。 （ 二 ）剝離：係因磁磚黏著層與粉刷層或粉刷層與結構體的界面 產 生間隙，導致材料分離；通 常剝離現象產生時，目視無法確 認磁磚已存在劣化現象。 （ 三 ）鼓脹：鼓脹是剝離情況已相當 嚴重，可由肉眼確認磁磚已 有呈外凸狀之變形現象。 （ 四 ）剝落：係指外牆磁磚發生脫落的狀況（ 註 1-12） 。 （ 五 ）本研究「剝落」之意涵，係指 外牆磁磚發生脫落的狀況。
第一章 緒 論 五、水泥砂漿硬底壓貼工法之界定： 外 牆 磁 磚 的 黏 貼 方 法 可 分 為 手 貼 工 法 及 預 貼 工 法 兩 大 類 ， 其 中 手 貼 工 法 可 分 為 水 泥 砂 漿 硬 底 壓 貼 工 法 、 改 良 式 水 泥 砂 漿 硬 底 壓 貼 工 法 、 密 貼 工 法 、 及 黏 著 劑 黏 貼 工 法 等 ； 至 於 預 貼 工 法 則 可 分為預鑄板預貼工法及模板預貼工法，分別說明如下： （ 一 ）水泥砂漿硬底壓貼工法： 在已粉刷完成且精度良好的底 材上，塗佈貼合用水泥膠泥 ， 再將磁磚壓貼於其上的一種外牆磁磚張貼工法，以下簡稱硬 底壓貼工法（ 如 圖 1-1）。 （ 二 ）改良式水泥砂漿硬底壓貼工法： 自底材完成到底材塗佈水泥膠泥為止，其作業與傳統式硬 底 壓貼工法相同，另 外又在磁磚背面也塗上貼合用水泥膠泥的 工法，以下簡稱改良式硬底壓貼工法（ 如 圖 1-2）。
圖 1-1 水 泥 砂 漿 硬 底 壓 貼 工 法 圖 1-2 改 良 式 水 泥 砂 漿 硬 底 壓 貼 工 法 資 料 來 源 ： 日 本 職 業 能 力 開 發 總 合 大 學 校 能 力 開 發 研 究 中 心 ， 改 訂 タ イ ル P75、 78， 2008
（ 三 ）密貼工法（ Impacting Tool Method）：本工法係以專用的 震 動工具加諸磁磚面上，使所張貼的磁磚產生震動，並使磁磚 背面的貼合用水泥膠泥再度軟化，並 使磁磚陷於水泥膠泥之 中，進而使水泥膠泥滿出溝縫。此時並以勾縫用鏝刀修飾勾 縫，因而同時達到填縫的作業要求（ 註 1-13）。 （ 六 ）黏著劑黏貼工法：採用水泥砂 漿以外之黏著劑貼磁磚。
（ 七 ）鑄板預貼工法（Precast Concrete Panel Methods）：
在預鑄混凝土工廠製造預鑄混凝土板時，於 其鋼模上預先 將 磁磚排妥後才澆灌混凝土，待達到法定強度後脫模，即完成。
（ 八 ）模板預貼工法（Prefabricated form Methods）：
在建築現場於施工前，先將磁 磚固定於模板上，待組模完 成後澆灌混凝土，以期混凝土與磁磚 達到一體化的工法。 （ 九 ）本研究之水泥砂漿硬底壓貼工 法係指以貼合用水泥膠泥為 磁 磚黏結材料的硬底壓貼工法。 六、貼合用水泥膠泥之界定： 磁磚貼合用水泥膠泥，依材料性質可區分為（ 一 ）水泥砂漿 及 混合劑（ 二 ）水泥漿與混合劑兩種；依拌合時間點的差異又可分 為 工 廠 拌 合 及 現 場 拌 合 。 礙 於 研 究 時 間 及 人 力 之 限 制 ， 本 研 究 之 水 泥膠泥係指工廠拌合完成之「波特蘭水泥、水、石英砂及混合劑 」。 註 1-9 中 華 民 國 陶 業 研 究 學 會 ， 陶 瓷 製 造 技 術 p511~512，1992 註 1-10 石 正 義 ， 防 止 外 牆 剝 落 p200~201，1997 註 1-11 經 濟 部 標 準 檢 驗 局 ， CNS9737 p7，2011 註 1-12 何明錦、吳毓勳、石正義，建築飾材技術規範之研究 p2-6~ p2-7，2001 1-13 何明錦、吳毓勳、石正義，建築飾材技術規範之研究 p5-7，2001 註
第一章 緒 論
第 四 節
研 究 限 制
礙於研究時間及人力、物力之不足， 本研究之限制如下： 一、外牆磁磚尺寸及厚度之限制： 本研究之外牆磁磚，不包含下列類型尺寸及厚度： （一）馬賽克（面積在 50 平方公分以下之外牆磁磚）。 （二）面積在 0.1 平方公尺以上之大型外牆磁磚。 （三）厚度超過 25mm 以上之厚重型外牆磁磚。 （四）國外生產之外牆磁磚。 二、外牆磁磚黏貼工法之限制： 本研究的研究範圍不包含預貼工法。 三、外牆磁磚黏貼材料之限制： 本研究外牆磁磚黏貼材料的研究 範圍，不包含填縫材料。 四、外牆磁磚剝落界面之限制： 外牆磁磚發生損壞的介面包括：1.磁磚 2.磁磚與黏著層界面 3.黏著層 4.黏著層與粉刷層界面 5.粉刷層 6.粉刷層與外牆結 構 體 界 面 7.外 牆 結 構 體 本 身（ 林 世 堂 ， 1993）， 本 研 究 範 圍 僅 限 制於外牆磁磚與黏貼材料間之界面。 五、學經歷之限制： 礙於研究者為建築背景之人員，本研究乃限制於與建築相關 問題之探討。第五節 研究步驟與流程
一、研究步驟 （ 一 ）本 研 究 首 先 依 據 政 策 需 求 ，擬 定 研 究 主 題 、 研 究 目 標 及 研究範圍。 （ 二 ）文獻回顧、外牆磁磚使用現況調查及專家訪談。 （ 三 ）硬底壓貼工法之實驗規劃與設計。 （ 四 ）實驗結果分析。 （ 五 ）結論與建議。二 、研究流程：本研究之流程圖，如圖 1-3 所示： 研 究 主 題 確 定 研 究 目 的 與 研 究 範 圍 確 定 文獻回顧與外牆磁磚使用現況調查 回 饋 外牆磁磚黏貼工法專家訪談 實驗規劃與設計 實驗結果分析 結論與建議 圖 1-3 研究流程圖
第一章 緒 論
第六節 文獻回顧

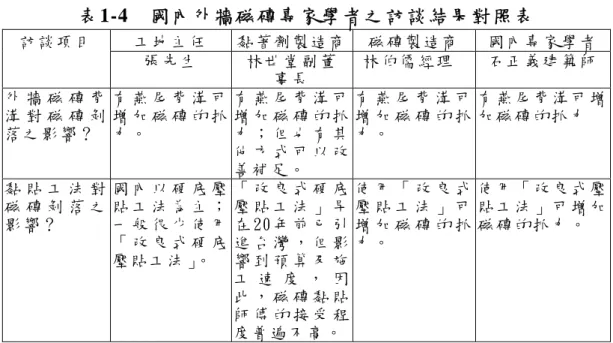

一、 盧 珽 瑞 ， 高 層 集 合 住 宅 外 牆 磁 磚 剝 落 原 因 及 解 決 對 策 探 討 （2010）（ 註 1-14）： 本研究從設計、施 工、地震與氣候等因素，針 對外牆磁磚在 黏著層與磁磚界面剝落原因與防止對策分析，如表 1-3；以 外牆磁磚背溝、黏 貼工法對磁磚剝落之影響？為訪談議題針 對國內工地主任、磁磚製造商、黏著劑製造商及專家學者進 行半結構性訪談，訪談結果如表 1-4。 表 1-3 國內外牆磁磚剝落原因與防止對策分析 原 因 破 壞 位 置 設 計 施 工 地 震 或 氣 候 防 止 對 策 黏 貼 用 水 泥 砂 漿 超 過 塗 置 時 間 的 時 間 。 磁 磚 貼 著 作 業 時 ， 應 充 分 掌 握 水 泥 膠 泥 的 可 接 著 時 間 （ OPEN TIME） ， 以 免 形 成 皮 膜 ， 無 法 達 到 預 定 之 黏 著 力 。 磁 磚 的 敲 壓 不 足 。 磁 磚 貼 著 作 業 時 ， 應 徹 底 進 行 磁 磚 的 敲 壓 ， 不 可 殘 留 空 氣 於 黏 著 層 與 背 溝 之 間 。 黏 貼 工 法 選 用 不 適 當 。 應 依 磁 磚 大 小 及 厚 薄 選 擇 適 當 的 黏 貼 工 法 磁 磚 背 溝 形 狀 及 背 溝 高 度 不 適 當 。 外 牆 磁 磚 之 設 計 為 使 面 磚 容 易 與 墁 料 或 黏 著 劑 牢 固 接 合 ， 背 溝 形 狀 及 背 溝 高 度 應 符 合 CNS9737 之 規 定 。 磁 磚 吸 水 率 不 適 當 。 外 牆 磁 磚 選 用 應 以 釉 面 不 吸 水 而 坯 底 吸 水 率 高 者 。 磁 磚 顏 色 不 適 當 。 因 日 照 導 致 磁 磚 剝 落 外 牆 磁 磚 顏 色 應 配 合 施 工 地 區 之 日 照 及 日 陰 條 件 。 貼 磁 磚 之 膠 泥 塗 佈 厚 度 不 足 。 貼 磁 磚 之 膠 泥 塗 佈 均 勻 完 全 ， 厚 度 應 足 夠 且 膠 泥 厚 度 應 配 合 磁 磚 型 式 與 重 量 而 調 整 。 因 日 晒 、 雨 淋 或 夜 間 之 結 露 等 導 致 水 泥 膠 泥 硬 化 強 度 降 低 一 般 在 貼 著 施 工 完 成 後 72 小 時 內，膠 泥 之 硬 化 強 度 未 完 全 前 ， 宜 以 帆 布 或 其 它 遮 蓋 物 來 防 止 日 晒 、 雨 淋 或 夜 間 之 結 露 等 導 致 水 泥 膠 泥 硬 化 強 度 之 降 低 。 黏 著 層 / 磁 磚 界 面 工 程 施 工 管 理 不 適 當 。 1.選 擇 適 當 之 外 牆 磁 磚 張 貼 工 法 。 2.徹 底 進 行 外 牆 磁 磚 作 業 之 時 效 管 理 。 資 料 來 源 ： 盧 珽 瑞 ， 高 層 集 合 住 宅 外 牆 磁 磚 剝 落 原 因 及 解 決 對 策 探 討 p50~51， 2010表 1-4 國內外牆磁磚專家學者之訪談結果對照表 工 地 主 任 黏 著 劑 製 造 商 磁 磚 製 造 商 國 內 專 家 學 者 訪 談 項 目 張 先 生 林 世 堂 副 董 事 長 林 伯 儒 經 理 石 正 義 建 築 師 外 牆 磁 磚 背 溝 對 磁 磚 剝 落 之 影 響 ？ 有 燕 尾 背 溝 可 增 加 磁 磚 的 抓 力 。 有 燕 尾 背 溝 可 增 加 磁 磚 的 抓 力 ； 但 也 有 其 他 方 式 可 以 改 善 補 足 。 有 燕 尾 背 溝 可 增 加 磁 磚 的 抓 力 。 有 燕 尾 背 溝 可 增 加 磁 磚 的 抓 力 黏 貼 工 法 對 磁 磚 剝 落 之 影 響 ？ 國 內 以 硬 底 壓 貼 工 法 為 主 ； 一 般 很 少 使 用 「 改 良 式 硬 底 壓 貼 工 法 」。 「 改 良 式 硬 底 壓 貼 工 法 」 早 在 20 年 前 已 引 進 台 灣 ， 但 影 響 到 預 算 及 施 工 速 度 ， 因 此 ， 磁 磚 黏 貼 師 傅 的 接 受 程 度 普 遍 不 高 。 使 用 「 改 良 式 壓 貼 工 法 」 可 增 加 磁 磚 的 抓 力 。 使 用 「 改 良 式 壓 貼 工 法 」 可 增 加 磁 磚 的 抓 力 。 資 料 來 源 ： 盧 珽 瑞 ， 高 層 集 合 住 宅 外 牆 磁 磚 剝 落 原 因 及 解 決 對 策 探 討 p37， 2010 二、吳南葳，台灣日治時期建築外牆 面磚之研究-以公共建築為 主 要探討對象（2002）： 台灣日據時期貼覆外牆面磚的施作方式： （一） 面 磚 的 施 作 是 由 師 徒 的 制 度 傳 授 ， 面 磚 的 貼 覆 是 由 師 傅 帶 著 徒 弟 一 起 工 作 與 指 導 ； 施 作 的 過 程 中 ， 負 責 的 日 籍 技 師 都 會 在 旁 邊 督 導 。 貼 覆 面 磚 的 工 人 所 領 的 工 資 大 約 是 疊 砌 紅磚工人的二倍（ 註 1-15）。 （二） 貼覆面磚的工人對施作技術很謹慎，所以一天的作業量 很 有限，一 個工人一天大約只能貼覆 30 至 35 塊面磚（ 註 1-16）。 （三） 面磚黏貼之前外牆會先以水泥砂漿平塗約 3mm 的 厚 度 ， 這一層底層必須非常地平整，當時的工程監督都會以長 尺 丈量，確 認其平整的狀況，達到標準之後才可以繼續黏 貼 面磚。
第一章 緒 論 （四） 貼覆面磚的方式是將面磚背面均勻抹灰泥之後，再依照 圖 面 的 標 示 貼 覆 在 牆 上 ， 灰 泥 的 間 距 也 是 要 根 據 圖 面 的 標 示，面磚貼覆在牆上，要以小型木槌輕敲，使 面磚和其 他 已經黏貼在牆面上的面磚維持在同一個平整的平面，不 能 過於突出或凹陷，如果面磚貼覆的情況過於凹陷就要重 新 貼覆，已 經黏貼面磚的牆面還是要以長尺丈量，來確定 其 平整的狀況是否合乎標準（ 註 1-17）。 三 、 廖 國 裕 ， 磁 磚 工 程 剝 落 及 析 晶 現 象 之 研 究 － 利 用 實 驗 計 劃 法 實施外牆磁磚粘著力拉力實驗（1985）： （一） 本研究於 1980 年代，針對台灣地區之磁磚製造業者、建 材行、建 築師事務所、營造廠及建設公司等，進行問卷 調 查，寄給問卷 500 份，總回收數量計 60 份；經統計： 1.國內外牆磁磚施工採用軟底壓貼工法約佔 37.8﹪；採用硬 底壓貼工法約佔 62.2﹪，而改良式工法（如預貼工法、 改 良式壓貼工法、密貼工法等）尚屬稀少（ 註 1-18）。 2.國內外牆磁磚採用硬底施工時，以使用石質磁磚最多。 3.使用硬底壓貼工法，所發生的問題中，剝落佔 32.5﹪ ； 鼓 起佔 27.2﹪；龜裂 佔 20.2﹪；析晶（白華）佔 14.9﹪；其 他佔 5.2﹪（ 註 1-19）。 （二） 本研究利用實驗計劃法來進行磁磚粘著力之拉力試驗，依 實驗結果分析可得下列之結論： 1.粘貼方法以改良式壓貼工法 之強度最高，振動器密著粘貼 次之，壓著粘貼之強度為最低。
2.以水泥砂漿加海菜粉為接著 材料，以改良式壓貼工法來施 工 ， 並 在 15 分 鐘 內 施 工 完 成 之 條 件 下 ， 其 強 度 可 達 12.65kg/cm2 （ 註 1-20）。 （三） 從國外資料顯示各種黏貼工法之抗拉接著強度，如表 1-5。 表 1-5 各種黏貼工法之抗拉接著強度 黏 貼 方 法 項 目 預 貼 工 法 改 良 式 硬 底 壓 貼 工 法 密 貼 工 法 硬 底 壓 貼 工 法 黏 著 劑 黏 貼 抗 拉 接 著 強 度 kg/cm2 20 11.5~12.8 11 9.4 5.1 資 料 來 源 ：廖 國 裕 ， 磁 磚 工 程 剝 落 及 析 晶 現 象 之 研 究 p11 四 、 何 明 錦 、 吳 毓 勳 、 石 正 義 ， 建 築 飾 材 技 術 規 範 之 研 究 （ 二 ） 磁磚工程設計與施工規範解說（2001）： 本研 究為本所民國 90 年之研究報告，主 要是參酌國外之參 考 資 料 ， 來 釐 定 出 防 止 外 牆 磁 磚 產 生 剝 落 之 技 術 規 範 ； 可 供 本 研究參酌之資料詳列如下： （ 一 ） 一 般 磁 磚 之 設 計 為 使 面 磚 與 墁 料 或 黏 著 劑 牢 固 接 合 ， 而 於 柸體背面成形之倒勾狀凹槽（ 註 1-21）；現行 CNS9737 亦有 規 定 建 築 物 外 裝 用 壁 磚 ， 其 背 溝 之 形 狀 及 深 度 ， 須 符 合 上 述之規定（ 註 1-22）。 （二）磁磚外牆產生之問題點： 1. 龜 裂 ： 外 牆 因 地 震 或 結 構 體 本 身 不 均 勻 沉 陷 ， 導 致 磁 磚 龜裂，進而使雨水滲入，造成磁磚剝落現象。 2. 剝 離 ： 剝 離 係 指 黏 著 層 與 磁 磚 、 黏 著 層 與 粉 刷 層 或 粉 刷 層與底材（如外牆結構體）間產生間隙。
第一章 緒 論 3. 鼓 漲 ： 鼓 漲 係 指 剝 離 情 況 已 較 嚴 重 ， 已 可 由 肉 眼 確 認 磁 磚已有凸出現象。 4. 剝落：剝 落係指磁磚因鼓漲而產生脫落；包括磁磚剝落； 磁磚及黏著層剝落；磁磚、黏著層及粉刷層剝落；磁 磚 、 黏著層、粉刷層及底材剝落（ 註 1-23）。 五 、 日 本 建 築 裝 修 學 會 ， 石 正 義 譯 ， 防 止 外 牆 剝 落 之 設 計 、 施 工 指南與解說（1997）： 本 研 究 為 日 本 裝 修 學 會 針 對 外 牆 磁 磚 剝 落 而 造 成 事 故 ， 於 1994 年 訂定之「防止外牆剝落之設計、施工指南」。石正義 建築師於 1997 將其 翻譯並解說完成；可供本研究參酌之資料 詳列如下： （ 一 ） 外 牆 磁 磚 （ 馬 賽 克 除 外 ） ， 就 安 全 方 面 考 量 應 採 用 改 良 式 壓貼工法或密貼工法。 （二）外裝磁磚····背溝高 1.5mm 以 上呈燕尾狀（ 註 1-24）。 註 1-14 盧 珽 瑞 ， 高 層 集 合 住 宅 外 牆 磁 磚 剝 落 原 因 及 解 決 對 策 探 討 p50~51，2010 註 1-15 吳 南 葳，台 灣 日 治 時 期 建 築 外 牆 面 磚 之 研 究 -以 公 共 建 築 為 主 要 探 討 對 象 p57，2002 註 1-16 吳 南 葳，台 灣 日 治 時 期 建 築 外 牆 面 磚 之 研 究 -以 公 共 建 築 為 主 要 探 討 對 象 p56，2002 註 1-17 吳 南 葳，台 灣 日 治 時 期 建 築 外 牆 面 磚 之 研 究 -以 公 共 建 築 為 主 要 探 討 對 象 p57，2002 註 1-18 廖 國 裕 ， 磁 磚 工 程 剝 落 及 析 晶 現 象 之 研 究 p17，1985 註 1-19 廖 國 裕 ， 磁 磚 工 程 剝 落 及 析 晶 現 象 之 研 究 p18，1985 註 1-20 廖 國 裕 ， 磁 磚 工 程 剝 落 及 析 晶 現 象 之 研 究 p120，1985 註 1-21 何明錦、吳毓勳、石正義，建築飾材技術規範之研究 p3-4，20011 註 1-22 經 濟 部 標 準 檢 驗 局 ， CNS9737p11， 2011 註 1-23 何明錦、吳毓勳、石正義，建築飾材技術規範之研究 p2-6~ p2-7，2001 註 1-24 石正義，防 止 外 牆 剝 落 之 設 計 、 施 工 指 南 與 解 說 p18~19，1997
第二章 外牆磁磚沿革與剝落現況調查
第二章 外牆磁磚沿革與剝落現況調查
第一節 前言
在公元前 27 世紀左右，埃及人就開始使用塗釉磁磚作為牆面 的裝飾材料（如圖 2-1）（ 註 2-1）。除此之外，在公元前 6 世紀，美 索不達米亞（即巴比倫，現 在的伊拉 克）的居民也開始將磁磚作 為 城 牆 的 裝 修 材 料 （ 如 圖 2-2）； 日 後 ， 磁 磚 製 作 技 術 就 逐 漸 流 傳 到 附近的亞洲民族手中，並在伊斯蘭文化裡發揚光大。 圖 2-1 世 界 最 早 的 塗 釉 磁 磚 資 料 來 源 ： http： //www.yamada-kj2.com/ 圖 2-2 城 牆 上 的 裝 修 材 料 資 料 來 源 ： http： //www.yamada-kj2.com/高層集合住宅外牆磁磚剝落原因與解決對策探討-水泥砂漿硬底壓貼工法之實驗研究 西元 7 世紀，伊斯蘭教興起以後，開始將磁磚作為清真寺及 宮殿建築的裝修材料；到了公元 8 世紀以後，伊斯蘭教在歐洲 的 勢力逐漸壯大，並將磁磚的製造技術流傳到歐洲，公元 13 世紀， 與 伊 斯 蘭 教 關 係 密 切 的 西 班 牙 也 開 始 製 造 獨 具 西 班 牙 風 格 的 磁 磚 ， 並 且 應 用 在 建 築 物 的 牆 面 部 位 。 後 來 西 班 牙 的 磁 磚 技 術 也 廣 泛 地 流 傳 到 義 大 利、荷 蘭、英 國 等 其 他 歐 洲 各 國（ 註 2-2），並 在 世 界各地持續發展。 磁 磚 不 僅 可 以 作 為 牆 面 的 覆 蓋 材 料 ， 也 是 一 種 具 有 美 感 的 藝 術品（如圖 2-3）；在工業革命以前，磁磚還是一種非常昂貴的 建 築 材 料，只 有 富 裕 的 貴 族、教 堂 及 公 有 建 築 才 用 得 起（ 註 2-3）。工 業 革 命 以 後 ， 隨 著 機 械 化 設 備 的 引 進 ， 磁 磚 開 始 可 以 快 速 而 大 量 的生產，價格逐漸降低，近年來，價格更是便宜。 在技術創新方面，磁磚也可以作到仿大理石、花崗岩紋理，來 滿 足 不 同 環 境 與 使 用 者 的 需 求 ； 因 此 ， 目 前 磁 磚 不 僅 不 能 稱 為 夕 陽工業，還可以稱為新興流行的產業（ 註 2-4）。 圖 2-3 19 世 紀 的 多 彩 物 語 繪 磁 磚 資 料 來 源 ： http： //www.yamada-kj2.com/ 註 2-1 世 界 の タ イ ル 博 物 館 ， 世 界 の タ イ ル 日 本 の タ イ ル P12， 2000 註 2-2 日 本 職 業 能 力 開 發 綜 合 大 學 校 能 力 開 發 研 究 中 心 ， 改 訂 タ イ ル P1， 2008 註 2-3 磁 磚 表 面 的 彩 繪 是 手 工 繪 製 或 雕 刻 出 來 的，然 後 再 以 古 式 窯 燒 製 而 成；因 此 價 格 非 常 昂 貴 。 註 2-4 林 建 棋 ， 中 國 華 東 地 區 瓷 磚 產 業 與 佛 山 地 區 瓷 磚 產 業 之 比 較 研 究 P11， 2007
第二章 外牆磁磚沿革與剝落現況調查
第二節 日本外牆磁磚黏貼工法的沿革
「磁磚」在日本江戶時代（ 註 2-5）末期，從英國流傳到日本， 才開始廣泛地應用在各種日本建築之中（ 註 2-6）。到了 明 治（從 1868 至 1912 年）（ 註 2-7）時 代，日 本 國 內 才 開 始 自 行 生 產 磁 磚；當 時 ， 磁 磚 的 主 要 用 途 係 用 在 建 築 物 的 內 裝 部 分 ； 直 到 日 本 關 東 大 地 震 （1923 年）（ 註 2-8）發 生，磚 造 建 築 物 遭 受 到 嚴 重 災 害，磁 磚 才 逐 漸被大量運用在鋼筋混凝土建築物的外裝部分（ 註 2-9）。 當 時 ， 日 本 從 英 國 引 進 在 磁 磚 背 面 塗 抹 水 泥 膠 泥 ， 再 將 磁 磚 壓 貼 於 底 材 的 糰 子 壓 貼 工 法（ 現 在 叫 作 軟 底 壓 貼 工 法 ）（ 註 2-10）； 但 是 這 種 施 工 方 法 運 用 於 外 牆 磁 磚 的 張 貼 ， 卻 容 易 產 生 白 華 現 象 （ 註 2-11）。 到了 1949 年，日本山本正之想出能改善外裝磁磚白華現象、 且 大 幅 提 升 施 工 效 率 與 降 低 施 工 成 本 的 新 方 法 ； 就 是 直 接 將 水 泥 砂 漿 塗 抹 在 牆 面 上，再另 外 將 磁 磚 貼 上 去 的「 硬 底 壓 貼 工 法 」（ 註 2-12）。 在日本，於 1960 年代，由於當時流行「硬底壓貼工法」，曾 發 生 多 起 磁 磚 剝 落 事 故 ； 這 種 工 法 經 常 由 於 作 業 人 員 過 度 的 追 求 作 業 效 率 ， 使 得 水 泥 膠 泥 塗 佈 厚 度 不 足 ， 反 而 造 成 施 工 不 良 的 後 果 。 受 到 這 樣 事 態 的 影 響 ， 當 時 日 本 建 設 省 （ 現 為 國 土 交 通 部 ） 還 曾 經 頒 佈 建 築 物 外 牆 禁 止 使 用 磁 磚 的 禁 令 ； 使 得 外 牆 磁 磚 面 臨 了 生 死 存 亡 的 危 機 。 這 也 成 為 一 個 契 機 ， 引 導 了 日 本 一 連 串 外 牆 施工法開發的潮流（ 註 2-13）；改良式水泥砂漿硬底壓貼工法因此 才 被開發出來。高層集合住宅外牆磁磚剝落原因與解決對策探討-水泥砂漿硬底壓貼工法之實驗研究 註 2-5 江 戶 時 代 （ 西 元 1603 年 ～ 1867 年 ） ， 又 稱 德 川 時 代 ， 是 指 由 德 川 幕 府 所 統 治 日 本 的 時 代 。 註 2-6 日 本 職 業 能 力 開 發 總 合 大 學 校 能 力 開 發 研 究 中 心 ， 改 訂 タ イ ル P2， 2008 註 2-7 明 治 是 日 本 明 治 天 皇 在 位 期 間 使 用 的 年 號，時 間 為 1868 年 1 月 1 日 至 1912 年 7 月 30 日 。 註 2-8 關 東 大 地 震 是 一 場 在 1923 年 （ 大 正 12 年 ） 9 月 1 日 日 本 時 間 早 上 11:58 分 ， 發 生 在 日 本 關 東 平 原 的 地 震 災 害 ， 芮 氏 規 模 高 達 7.9。 註 2-9 日 本 職 業 能 力 開 發 總 合 大 學 校 能 力 開 發 研 究 中 心 ， 改 訂 タ イ ル P3， 2008 註 2-10 日 本 職 業 能 力 開 發 總 合 大 學 校 能 力 開 發 研 究 中 心 ， 改 訂 タ イ ル P5， 2008 註 2-11 白 華 現 象 俗 稱「 白 花 」係 水 泥 中 可 的 水 可 溶 解 成 份 ，遇 到 水 溶 解 、乾 燥 之 後 產 生 之 白 色 物 質 。 註 2-12 吳 南 葳，台 灣 日 治 時 期 建 築 外 牆 面 磚 之 研 究 － 以 公 共 建 築 為 主 要 探 討 對 象 p59，2002 註 2-13 河 邊 伸 二，日 本 的 磁 磚 及 磁 磚 施 工 之 現 況，建 築 外 牆 磁 磚 耐 用 診 斷 與 維 修 技 術 研 習 會 論 文 集 p2-3， 2007
第二章 外牆磁磚沿革與剝落現況調查
第三節 國內外牆磁磚的沿革
台灣陶瓷工業始於公元 1796 年之交趾窯（今南投）（ 註 2-14）， 早 期 主 要 的 窯 場 聚 集 地 區 包 括 南 投 、 北 投 、 鶯 歌 及 苗 栗 等 地 ， 以 生 產 陶 瓷 器 皿 、 磚 塊 為 主 。 日 治 初 期 ， 因 為 磁 磚 的 需 求 量 不 大 ， 磁磚的燒製，大多合併在磚窯場或是燒製陶瓷器皿的窯場（ 註 2-15）。 日 治 中 期 ， 陸 續 成 立 以 製 造 及 販 售 磁 磚 為 主 要 產 品 的 窯 業 公 司 ， 如 北 投 窯 業 株 式 會 社 及 拓 南 窯 業 株 式 會 社 等 。 磁 磚 也 逐 漸 被 使 用 作 為 建 築 物 的 外 牆 裝 修 材 料 ， 包 括 公 共 建 築 及 私 人 宅 邸 等 ， 例如 1914 年完工的私人宅邸圓山別莊（貼馬賽克）（ 註 2-16）、1916 台南市偕行社（貼方塊磚）、1917 年建造的台中驛（貼化粧煉 瓦 小口磚）（ 註 2-17）、1929 建造的台北帝國大學文政學部校舍（ 貼 十三溝小口磚）（ 註 2-18）及 1933 年建造的嘉義停車場（貼飾帶面 磚）等等（ 註 2-19）。 台 灣 光 復 後 ， 除 台 灣 工 礦 公 司 接 收 北 投 窯 業 株 式 會 社 成 立 北 投分公司外；國內專門生產及銷售磁磚的公司也陸續成立，如 1953 年 成 立 的 「 建 興 窯 業 」 ， 早 期 以 生 產 小 口 磚 及 馬 賽 克 為 主 ， 後 來 更 名 為 「 皇 冠 窯 業 」 ， 並 以 王 冠 牌 磁 磚 行 銷 國 內（ 註 2-20）。 1954 年「竹南窯業」成立，為當時國內最大的紅鋼磚製造廠商（ 註 2-21）。 1956 年井泉窯業廠成立，以 生產二丁掛（ 60 ㎜ ×230 ㎜）外牆 磁磚為主。1957 年，皇冠窯業開始生產 3 吋 6 白色磁磚。1970 年 竹南窯業開始生產擠出面磚（ 註 2-22）。1977 年 精 工 陶 瓷 公 司 由 國 外 引 進 全 國 第 一 部 噴 霧 式 乾 燥 機 及 滾 筒 式 快 速 窯 爐 設 備 ， 並 從 1981 年 開 始 生 產 「 石 英 磚 」（ 註 2-23）（ 如 表 2-1）。1983 年 國 內 擠出面磚之製造廠商相繼成立（ 註 2-24） 。 依國內學者戴佩宜的研究：台灣從光復到 1990 年代，外牆磁高層集合住宅外牆磁磚剝落原因與解決對策探討-水泥砂漿硬底壓貼工法之實驗研究 磚 依 市 場 廣 泛 使 用 的 種 類 與 流 行 的 先 後 順 序 又 可 分 為 ： 紅 鋼 磚 （1969 至 1981 為市場主流建材）、馬賽克（1981 年以前為市場 主流建材），小口磚、丁掛磚（1981 年以後為市場主流建材， 包 括還原射出丁掛磚及釉面丁掛磚）、方塊磚（ 1991 年至 1992 年為 熱門建材）、4595 面磚、石 英磚（1991 年後在市場上逐漸嶄露頭 角）（註 2-25）。 表 2-1 從台灣日治時期到現在外牆磁磚的沿革 時 間 磁 磚 種 類 國 內 首 次 使 用 地 點 或 製 造 廠 商 從 日 治 以 後 到 現 在 備 註 馬 賽 克 圓 山 別 莊 1914 年 方 塊 磚 台 南 市 偕 行 社 1916 年 化 粧 煉 瓦 小 口 磚 台 中 驛 1917 年 日 治 時 期 十 三 溝 小 口 磚 台 北 帝 國 大 學 文 政 學 部 校 舍 1929 年 馬 賽 克 小 口 磚 建 興 窯 業 製 造 1953 年 建 興 窯 業 後 來 更 名 為 皇 冠 窯 業 紅 鋼 磚 竹 南 窯 業 製 造 1954 年 1954 年 以 前 以 使 用 於 地 面 及 廚 房 牆 面 為 主 二 丁 掛 井 泉 窯 業 製 造 1956 年 3 吋 6 白 色 方 塊 磚 皇 冠 窯 業 製 造 1957 年 擠 出 面 磚 （ 又 稱 射 出 磚 ） 竹 南 窯 業 製 造 1970 年 皇 冠 窯 業 於 1982 年 開 始 製 造 真 空 射 出 磚 ； 1985 年 推 出 上 釉 真 空 射 出 磚；1989 推 出 還 原 射 出 磚 。 臺 灣 光 復 以 後 石 英 磚 精 工 陶 瓷 公 司 1981 年 資 料 來 源 ： 吳 南 葳 ， 2002； 精工陶瓷，2011；吳明修，2007； 竹 南 窯 業 林 經 理 ， 2012 註 2-14 http： //www.jingkong.com.tw/ （ 磁 磚 百 科 ） 註 2-15 吳 南 葳 ， 台 灣 日 治 時 期 建 築 外 牆 面 磚 之 研 究 -以 公 共 建 築 為 主 要 探 討 對 象 p20~22， 2002 註 2-16 吳 南 葳，台 灣 日 治 時 期 建 築 外 牆 面 磚 之 研 究 -以 公 共 建 築 為 主 要 探 討 對 象 p14，2002 註 2-17 化 粧 煉 瓦 係 指 仿 紅 磚 無 紋 樣 的 面 磚 。 註 2-18 十 三 溝 小 口 磚 係 指 以 機 械 壓 紋 、 溝 痕 規 則 且 間 距 一 致 的 小 口 磚 。 註 2-19 吳 南 葳，台 灣 日 治 時 期 建 築 外 牆 面 磚 之 研 究 -以 公 共 建 築 為 主 要 探 討 對 象 p140，2002 註 2-20 http： //web66. com.tw/ 註 2-21 http： //tw.myblog.yahoo.com/ 註 2-22 竹 南 窯 業 林 經 理 ， 2012 註 2-23 http： //www.jingkong.com.tw/ （ 精工陶瓷，磁 磚 百 科 ） 註 2-24 廖 國 裕 ， 磁 磚 工 程 剝 落 及 析 晶 現 象 之 研 究 p5，1985 註 2-25 戴 佩 宜 ， 以 打 音 法 從 事 建 築 外 牆 瓷 磚 非 破 壞 檢 測 之 研 究 P2-10， 2008
第二章 外牆磁磚沿革與剝落現況調查
第四節 國內外牆磁磚黏貼工法的沿革
根 據 國 內 學 者 吳 南 葳 的 研 究 ： 日 治 時 期 ， 外 牆 磁 磚 之 施 工 主 要 由 專 業 者 擔 任 ； 磁 磚 的 張 貼 是 由 師 傅 帶 著 徒 弟 一 起 工 作 與 指 導 ， 施 作 的 過 程 中 ， 負 責 的 技 師 都 會 在 旁 監 督 ； 貼 覆 磁 磚 工 人 所 領的工資大約是疊砌紅磚工人的二倍（ 註 2-26）。 磁 磚 張 貼 之 前，會 先 以 水 泥 砂 漿 平 塗 約 3 ㎜的厚度（ 註 2-27）。 磁 磚 張 貼 的 方 式 ， 是 將 磁 磚 背 面 均 勻 塗 抹 灰 泥 之 後 ， 再 依 照 圖 面 的 標 示 貼 覆 在 牆 面 上 ， 灰 縫 的 間 距 也 是 根 據 圖 面 的 標 示 ； 磁 磚 貼 覆 在 牆 面 上 會 以 小 型 木 槌 輕 敲 ， 使 磁 磚 和 其 他 已 經 黏 貼 在 牆 面 上 的 磁 磚 維 持 在 同 一 平 整 的 平 面 ， 不 能 過 於 突 出 或 凹 陷 ， 如 果 磁 磚 貼 覆 的 情 況 過 於 凹 陷 就 要 重 新 張 貼 ， 已 經 貼 覆 磁 磚 的 牆 面 還 是 要 以長尺丈量，確定其平整的狀況合於標準（ 註 2-28）。 除 了 前 述 的 作 法 以 外 ； 也 有 在 混 凝 土 牆 的 粗 糙 面 直 接 貼 覆 磁 磚 的 施 工 方 法 ； 這 種 方 法 是 直 接 將 圓 糰 狀 的 灰 漿 塗 在 磁 磚 背 面 的 中央處，再自牆壁底端往頂端一列一列地往上貼覆的施工方法（ 註 2-29）， 稱 為 「 糰 子 壓 貼 工 法 」 ； 現 在 又 叫 作 「 水 泥 砂 漿 軟 底 壓 貼 工 法 」 。 但 是 上 述 兩 種 方 式 各 有 缺 點 ， 前 者 所 耗 費 時 間 較 長 ； 後 者則較容易產生白華現象。 光 復 之 後 ， 為 了 能 提 升 施 工 效 率 及 改 善 外 裝 磁 磚 的 白 華 現 象 ， 國 內 從 日 本 引 進 了 「 水 泥 砂 漿 硬 底 壓 貼 工 法 」 。 雖 然 ， 這 種 施 工 方 式 ， 施 工 省 力 、 工 期 縮 短 且 降 低 成 本 ； 有 時 會 因 作 業 人 員 過 度 的 追 求 作 業 效 率 ， 使 水 泥 膠 泥 塗 佈 厚 度 不 足 ， 導 致 塗 置 時 間 （open time）縮短（ 註 2-30），因而影響磁磚貼覆的耐久性。 根據學者廖國裕， 1984 年針對國內外牆磁磚製造業者、建材 行 、 建 築 師 事 務 所 、 營 造 廠 及 建 設 公 司 所 作 之 問 卷 調 查 顯 示 ： 國高層集合住宅外牆磁磚剝落原因與解決對策探討-水泥砂漿硬底壓貼工法之實驗研究 內 外 牆 磁 磚 採 水 泥 砂 漿 硬 底 壓 貼 工 法 施 工 佔 62.2﹪，採水泥砂漿 軟 底 壓 貼 工 法 施 工 佔 37.8﹪，其他工法幾乎沒有。其中「硬底工 法」剝落佔 32.5﹪、鼓起佔 27.2、龜裂佔 20.2﹪、析晶（白華） 佔 14.9﹪，其他佔 5.2﹪（ 註 2-31）。此外，外牆磁磚之材質，採用 「硬底工法」時，石質（吸水率 6﹪以下）佔 39.8﹪、瓷質（吸水 率 1﹪以下）佔 33﹪、陶質（吸水率 20﹪以下）佔 25.2﹪、其他 佔 2﹪（ 註 2-32）。 本 研 究 去 年 以 「 高 層 集 合 住 宅 外 牆 磁 磚 剝 落 原 因 與 解 決 對 策 探 討 」 為 題 ， 針 對 國 內 專 家 、 學 者 進 行 專 家 訪 談 ， 顯 示 國 內 外 牆 磁 磚 之 張 貼 工 法 目 前 仍 以 「 水 泥 砂 漿 硬 底 壓 貼 工 法 」 為 主 ， 其 他 改良式工法幾乎很少使用（ 註 2-33） 。 註 2-26 吳 南 葳 ， 台 灣 日 治 時 期 建 築 外 牆 面 磚 之 研 究 － 以 公 共 建 築 為 主 要 探 討 對 象 p56~p57， 2002 註 2-27 這 一 層 底 層 必 須 非 常 地 平 整 ， 當 時 的 工 程 監 督 都 會 以 長 尺 丈 量 ， 確 定 其 平 整 的 狀 況 達 到 標 準 之 後 才 可 以 繼 續 張 貼 磁 磚 註 2-28 吳 南 葳 ， 台 灣 日 治 時 期 建 築 外 牆 面 磚 之 研 究 － 以 公 共 建 築 為 主 要 探 討 對 象 p57， 2002 註 2-29 根 據 吳 南 葳 （ 2002） 的 研 究 ： 這 種 施 工 方 式 就 是 右 手 揉 灰 泥 ， 左 手 拿 磁 磚 ， 再 把 右 手 拿 的 灰 泥 塗 在 磁 磚 背 面 ， 然 後 貼 覆 在 牆 面 上 。 這 種 施 工 方 式 很 迅 速， 小 口 平 面 磚 一 天 就 可 以 貼 大 約 1000 塊 面 磚 。 註 2-30 一 般 硬 底 壓 貼 工 法 所 需 之 膠 泥 塗 佈 厚 度 約 為 3~4mm 左 右 （ 視 外 牆 磁 磚 之 厚 度 而 定 ， 至 少 應 為 磁 磚 厚 度 之 1/3 以 上 才 足 夠 ） ； 在 施 工 作 業 中 往 往 為 了 加 快 作 業 速 度 或 節 省 膠 泥 材 料，而 施 以 2 mm 左 右 厚 度 之 膠 泥 塗 佈 作 業，因 此 膠 泥 乾 燥 變 快， 塗 置 時 間 縮 短 （ 林 世 堂 ， 1993） 。 註 2-31 廖 國 裕 ， 磁 磚 工 程 剝 落 及 析 晶 現 象 之 研 究 p17~p19，1985 註 2-32 廖 國 裕 ， 磁 磚 工 程 剝 落 及 析 晶 現 象 之 研 究 p20，1985 註 2-33 盧 珽 瑞 ， 高 層 集 合 住 宅 外 牆 磁 磚 剝 落 原 因 與 解 決 對 策 探 討 p29，2010
第二章 外牆磁磚沿革與剝落現況調查
第五節 國內高層集合住宅外牆磁磚剝落現況調查
為 瞭 解 國 內 高 層 集 合 住 宅 外 牆 磁 磚 剝 落 之 現 況 ， 本 研 究 針 對 台北市 332 幢 15 層以上之集合住宅；其中使用 10 年以內 85 幢， 10 至 20 年 139 幢，20 至 30 年 102 幢，30 年以上 6 幢。從中隨機 取樣 80 個樣本進行使用現況調查，共獲得有效樣本 68 個（使 用 10 年以內 12 個；10 至 20 年 23 個；20 至 30 年 28 個；30 年以上 5 個）（詳如附錄四）。 有效總樣本數 68 個，使用外牆磁磚裝修有 58 個，占有效樣 本總數 85﹪。使用 10 年以內有磁磚剝落者 0 個；使用 10 至 20 年有磁磚剝落者 8 個，占有貼磁磚樣本總數 38﹪；使用 20 至 30 年有磁磚剝落者 16 個，占有貼磁磚樣本總數 71﹪；使用 30 年 以 上有磁磚剝落者 3 個，占有貼磁磚樣本總數 75﹪（ 如 表 2-2）。 表 2-2 台北市高層集合住宅外牆磁磚剝落現況統計 使 用 時 間 母 體 總 數 （ 幢 ） 有 效 樣 本 總 數 （ 幢 ） 有 貼 磁 磚 總 樣 本 數 （ 幢 ） 有 磁 磚 剝 落 樣 本 數 （ 幢 ） 磁 磚 剝 落 者 比 例 10 年 以 內 85 12 5 0 0﹪ 10 至 20 年 139 23 21 8 38﹪ 20 至 30 年 102 28 28 20 71﹪ 30 年 以 上 6 5 4 3 75﹪ 合 計 332 68 58 31 ---- 資 料 來 源 ： 本 研 究 整 理 表 2-3 使用 10 年以內之磁磚剝落現況統計 序 號 名 稱 樓 層 數 使 用 用 途 外 牆 裝 修 材 料 使 照 號 碼 磁 磚 使 用 現 況 1 A1 大 廈 （ 1 棟 ） 20 純 住 宅 面 磚 94--- 未 曾 剝 落 2 B1 大 廈 （ 6 棟 ） 28 純 住 宅 花 崗 石 94--- ---- 3 C1 大 廈 （ 1 棟 ） 17 純 住 宅 花 崗 石 95--- ---- 4 D1 大 廈 （ 2 棟 ） 19 純 住 宅 面 磚 99--- 未 曾 剝 落 5 E1 大 廈 （ 2 棟 ） 22 純 住 宅 面 磚 100-- 未 曾 剝 落 資 料 來 源 ： 本 研 究 整 理高層集合住宅外牆磁磚剝落原因與解決對策探討-水泥砂漿硬底壓貼工法之實驗研究 表 2-4 使用 10 至 20 年之磁磚剝落現況統計 序 號 名 稱 樓 層 數 使 用 用 途 外 牆 裝 修 材 料 使 照 號 碼 磁 磚 使 用 現 況 1 A2 大 廈 （ 1 棟 ） 16 純 住 宅 面 磚 84--- 未 曾 剝 落 2 B2 大 廈 （ 1 棟 ） 23 純 住 宅 面 磚 86--- 未 曾 剝 落 3 C2 大 廈 （ 1 棟 ） 19 純 住 宅 面 磚 86--- 未 曾 剝 落 4 D2 大 廈 （ 2 棟 ） 16 純 住 宅 面 磚 84--- 曾 經 剝 落 5 E2 大 廈 （ 6 棟 ） 20 純 住 宅 面 磚 83--- 未 曾 剝 落 6 F2 大 廈 （ 1 棟 ） 23 純 住 宅 面 磚 84--- 未 曾 剝 落 7 G2 大 廈 （ 1 棟 ） 17 純 住 宅 面 磚 89--- 曾 經 剝 落 8 H2 大 廈 （ 1 棟 ） 23 純 住 宅 面 磚 85--- 曾 經 剝 落 9 I2 大 廈 （ 1 棟 ） 22 純 住 宅 面 磚 84--- 曾 經 剝 落 10 J2 大 廈 （ 1 棟 ） 21 純 住 宅 面 磚 86--- 曾 經 剝 落 11 K2 大 廈 （ 2 棟 ） 16 純 住 宅 面 磚 86--- 大 面 積 剝 落 12 L2 大 廈 （ 1 棟 ） 19 純 住 宅 面 磚 87--- 未 曾 剝 落 13 M2 大 廈 （ 2 棟 ） 21 純 住 宅 面 磚 85--- 未 曾 剝 落 14 N2 大 廈 （ 1 棟 ） 16 住 辦 大 理 石 81--- ---- 15 O2 大 廈 （ 1 棟 ） 17 純 住 宅 大 理 石 88--- ---- 資 料 來 源 ： 本 研 究 整 理 表 2-5 使用 20 至 30 年之磁磚剝落現況統計 序 號 名 稱 樓 層 數 使 用 用 途 外 牆 裝 修 材 料 使 照 號 碼 磁 磚 使 用 現 況 1 A3 大 廈 （ 1 棟 ） 21 純 住 宅 面 磚 79--- 曾 經 剝 落 2 B3 大 廈 （ 3 棟 ） 26 住 辦 面 磚 79--- 曾 經 剝 落 3 C3 大 廈 （ 1 棟 ） 28 純 住 宅 面 磚 78--- 曾 經 剝 落 4 D3 大 廈 （ 2 棟 ） 17 住 辦 面 磚 78--- 未 曾 剝 落 5 E3 大 廈 （ 1 棟 ） 18 純 住 宅 面 磚 76--- 曾 經 剝 落 6 F3 大 廈 （ 1 棟 ） 22 住 辦 面 磚 76--- 曾 經 剝 落 7 G3 大 廈 （ 2 棟 ） 17 純 住 宅 面 磚 75--- 大 面 積 剝 落 8 H3 大 廈 （ 1 棟 ） 17 住 辦 面 磚 75--- 曾 經 剝 落 9 I3 大 廈 （ 2 棟 ） 17 住 辦 面 磚 73--- 曾 經 剝 落 10 J3 大 廈 （ 6 棟 ） 16 住 辦 面 磚 72--- 未 曾 剝 落 11 K3 大 廈 （ 1 棟 ） 19 純 住 宅 面 磚 79--- 曾 經 剝 落 12 L3 大 廈 （ 1 棟 ） 17 純 住 宅 面 磚 76--- 曾 經 剝 落 13 M3 大 廈 （ 2 棟 ） 26 住 辦 面 磚 74--- 大 面 積 剝 落 14 N3 大 廈 （ 1 棟 ） 16 純 住 宅 面 磚 74--- 大 面 積 剝 落 15 O3 大 廈 （ 3 棟 ） 16 住 辦 面 磚 75--- 曾 經 剝 落 資 料 來 源 ： 本 研 究 整 理
第二章 外牆磁磚沿革與剝落現況調查 表 2-6 使用 30 年以上之磁磚剝落現況統計 序 號 名 稱 樓 層 數 使 用 用 途 外 牆 裝 修 材 料 使 照 號 碼 磁 磚 使 用 現 況 1 A4 大 廈 （ 1 棟 ） 19 住 辦 PC 版 外 部 油 漆 68--- ---- 2 B4 大 廈 （ 1 棟 ） 16 純 住 宅 馬 賽 克 64--- 曾 經 剝 落 3 C4 大 廈 （ 1 棟 ） 16 純 住 宅 馬 賽 克 68--- 未 曾 剝 落 4 D4 大 廈 （ 1 棟 ） 15 住 辦 馬 賽 克 69--- 曾 經 剝 落 5 E4 大 廈 （ 1 棟 ） 15 住 辦 馬 賽 克 62--- 曾 經 剝 落 資 料 來 源 ： 本 研 究 整 理
第三章 高層集合住宅外牆磁磚黏貼工法之訪問調查
第三章 高層集合住宅外牆磁磚黏貼工法
之訪問調查
第一節 前言
訪 問 法 是 指 研 究 者 為 蒐 集 研 究 主 題 更 為 深 入 的 資 料 ， 經 由 預 先 的 題 目 規 劃，以 訪 談 的 方 式 來 獲 取 必 要 資 料（ 註 3-1）。為 瞭 解 國 內 高 層 集 合 住 宅 外 牆 磁 磚 常 用 之 張 貼 工 法 及 黏 貼 方 式 ， 本 研 究 乃 邀 請 國 內 營 造 廠 工 務 主 任 、 營 造 廠 工 務 經 理 、 營 造 廠 負 責 人 、 建 築 師 事 務 所 負 責 人 、 專 家 學 者 、 公 立 大 學 營 繕 組 主 管 及 磁 磚 張 貼 之技術人員等 7 人，以開放式問卷，進行非結構式訪談。 本次訪談的題綱如下： 一、國內高層集合住宅常用之磁磚黏貼工法為何？ 二、選擇那種磁磚型式可以減少磁磚剝落？ 三、如何塗抹粘著劑來減少磁磚剝落？ 四、如何黏貼磁磚來減少磁磚剝落？ 本 次 訪 談 擬 依 訪 談 題 綱 個 別 訪 問 訪 談 對 象 ， 並 分 別 作 逐 字 稿，再針對訪談內容的進行編輯式分析（Editing analysis）（ 註 3-2）， 找出共通點，以作為本研究實驗規劃設計之依據。 註 3-1 葉 至 誠 、 葉 立 誠 ， 研 究 方 法 與 論 文 寫 作 p154， 2007。 註 3-2 林 金 定 ， 質 性 研 究 方 法 ： 訪 談 模 式 與 實 施 步 驟 分 析 ， 2005高層集合住宅外牆磁磚剝落原因與解決對策探討-水泥砂漿硬底壓貼工法之實驗研究
第二節 營造廠工務主任訪談
一、 受訪者基本資料 1.姓 名 性 別 ： 戴 主 任 ■ 男 □ 女 2.教 育 程 度 ： □ 高 中 （ 職 ） 畢 業 ■ 專 科 或 大 學 畢 業 □ 研 究 所 碩 士 班 畢 業 □ 研 究 所 博 士 班 畢 業 3.專 家 類 別 ： □ 粘 貼 、 材 料 專 家 ■ 實 務 界 專 家 □ 學 術 界 專 家 □ 設 計 規 劃 專 家 4.工 作 職 業 ： 工 作 ： 私 人 營 造 廠 職 務 ： 工 地 主 任 工 作 年 資 ： □ 10 年 以 上 ； □ 15 年 以 上 ； ■ 20 年 以 上 二、訪談內容 （一）國內高層集合住宅常用之磁磚黏貼工法為何？ 答： 以水泥砂漿硬底壓貼工法為主 。 （二）選擇那種磁磚型式來減少磁磚剝落？ 答：若能選擇射出磚有倒鉤，將可增加磁磚的黏著力 與耐久性 。 （三）如何塗抹粘著劑來減少磁磚剝落？ 答 ： 實 務 上 ， 牆 上 塗 抹 粘 著 劑 是 一 批 人 ， 黏 貼 磁 磚 又 是 另 一 批 人 ； 假 若 塗 抹 粘 著 劑 的 速 度 太 快 ， 將 會 造 成 粘 著 劑 超 過 可 接 著 時 間（ open-time），因 此，必 須 協 調 兩 批 人 的 工 作 速 度 。 （四）如何黏貼磁磚來減少磁磚剝落？ 答 ： 磁 磚 直 接 貼 覆 在 牆 上 ， 再 以 小 型 木 槌 輕 敲 ， 就 可 降 低 磁 磚 與黏著層間空隙產生的機率 。第三章 高層集合住宅外牆磁磚黏貼工法之訪問調查
第三節 營造廠工務經理訪談
一、受訪者基本資料 1.姓 名 性 別 ： 林 經 理 ■ 男 □ 女 2.教 育 程 度 ： □ 高 中 （ 職 ） 以 下 ■ 專 科 、 大 學 □ 研 究 所 □ 博 士 3.專 家 類 別 ： □ 粘 貼 、 材 料 專 家 ■ 實 務 界 專 家 □ 學 術 界 專 家 □ 設 計 規 劃 專 家 4.工 作 職 業 ： 工 作 ： 私 人 營 造 廠 職 務 ： 工 地 主 任 工 作 年 資 ： □ 10 年 以 上 ； □ 15 年 以 上 ； ■ 20 年 以 上 二、訪談內容 （一）國內高層集合住宅常用之磁磚黏貼工法為何？ 答： 目前國內高層建築物的外牆磁磚黏貼，係以水泥砂漿硬底 壓貼工法為主，預貼工法為輔。 （二）選擇那種磁磚型式來減少磁磚剝落？ 答： 一般而言，粉壓磚較薄，重量較輕；射出磚雖較厚，重量 較 重，但 是 有 燕 尾 背 鉤，可 增 加 磁 磚 的 抓 力，提 高 黏 著 性 。 （三）如何塗抹粘著劑來減少磁磚剝落？ 答 ： 運 用 改 良 式 壓 貼 工 法 ， 在 底 材 與 磁 磚 背 面 都 塗 抹 粘 著 劑 ， 將可減少磁磚剝落的機會。 （四）如何黏貼磁磚來減少磁磚剝落？ 答： 若能使用改良式壓貼工法，將可減少磁磚剝落的機會。高層集合住宅外牆磁磚剝落原因與解決對策探討-水泥砂漿硬底壓貼工法之實驗研究
第四節 營造廠負責人訪談
一、受訪者基本資料 1.姓 名 性 別 ： 顏 董 事 長 ■ 男 □ 女 2.教 育 程 度 ： □ 高 中 （ 職 ） 以 下 ■ 專 科 、 大 學 □ 研 究 所 □ 博 士 3.專 家 類 別 ： □ 粘 貼 、 材 料 專 家 ■ 實 務 界 專 家 □ 學 術 界 專 家 □ 設 計 規 劃 專 家 4.工 作 職 業 ： 工 作 ： 私 人 營 造 廠 職 務 ： 工 地 主 任 工 作 年 資 ： □ 10 年 以 上 ； □ 15 年 以 上 ； ■ 20 年 以 上 二、訪談內容 （一）國內高層集合住宅常用之磁磚黏貼工法為何？ 答： 目前國內係以水泥砂漿硬底壓貼工法為主。 （二）選擇那種磁磚型式來減少磁磚剝落？ 答：一般而言，磁磚吸水率太低（1%以下），黏著性會較差；吸 水率適中（3至6%左右），其黏著性會較好。 （三）如何塗抹粘著劑來減少磁磚剝落？ 答 ： 運 用 改 良 式 壓 貼 工 法 ， 在 底 材 與 磁 磚 背 面 都 塗 抹 粘 著 劑 ， 將可減少磁磚剝落的機會。 （四）如何黏貼磁磚來減少磁磚剝落？ 答 ： 若 能 使 用 「 改 良 式 壓 貼 工 法 」 來 黏 貼 磁 磚 ， 可 減 少 磁 磚 與 黏著層間空隙的產生，將減少失敗案例的產生。第三章 高層集合住宅外牆磁磚黏貼工法之訪問調查
第五節 建築師事務所負責人訪談
一、受訪者基本資料 1.姓 名 性 別 ： 李 建 築 師 ■ 男 □ 女 2.教 育 程 度 ： □ 高 中 （ 職 ） 以 下 □ 專 科 、 大 學 ■ 研 究 所 □ 博 士 3.專 家 類 別 ： □ 粘 貼 、 材 料 專 家 ■ 實 務 界 專 家 □ 學 術 界 專 家 □ 設 計 規 劃 專 家 4.工 作 職 業 ： 工 作 ： 建 築 師 所 負 責 人 職 務 ： 建 築 師 工 作 年 資 ： □ 10 年 以 上 ； □ 15 年 以 上 ； ■ 20 年 以 上 二、訪談內容 （一）國內高層集合住宅常用之磁磚黏貼工法為何？ 答： 目前國內以水泥砂漿硬底壓貼工法為主，預貼工法為輔。 （二）選擇那種磁磚型式來減少磁磚剝落？ 答：射出磚雖有燕尾背溝可增加磁磚的抓力，但價格為一般粉 壓 磚的兩倍，因此，國內一般建築物為節省經費，較少使 用。 （三）如何塗抹粘著劑來減少磁磚剝落？ 答： 粘著劑塗抹的厚度若能配合磁磚型式與重量調整，將可減 少磁磚剝落的機率。 （四）如何黏貼磁磚來減少磁磚剝落？ 答 ： 目 前 工 地 黏 貼 磁 磚 師 傅 的 素 質 良 莠 不 齊 ， 品 質 甚 難 控 制 ， 國內應落實技術士證照制度，來提高施工品質。高層集合住宅外牆磁磚剝落原因與解決對策探討-水泥砂漿硬底壓貼工法之實驗研究
第六節 專家學者訪談
一、受訪者基本資料 1.姓 名 性 別 ： 劉 建 築 師 ■ 男 □ 女 2.教 育 程 度 ： □ 高 中 （ 職 ） 以 下 □ 專 科 、 大 學 ■ 研 究 所 □ 博 士 3.專 家 類 別 ： □ 粘 貼 、 材 料 專 家 ■ 實 務 界 專 家 ■ 學 術 界 專 家 □ 設 計 規 劃 專 家 4.工 作 職 業 ： 工 作 ： 建 築 師 所 負 責 人 職 務 ： 建 築 師 及 學 校 教 授 工 作 年 資 ： □ 10 年 以 上 ； □ 15 年 以 上 ； ■ 20 年 以 上 二、訪談內容 （一）國內高層集合住宅常用之磁磚黏貼工法為何？ 答： 目前國內以水泥砂漿硬底壓貼工法為主。 （二）選擇那種磁磚型式來減少磁磚剝落？ 答：射出磚雖有燕尾背溝可增加磁磚的黏著力，但價格比一般 粉壓磚貴，業主常不願多花這個錢。 （三）如何塗抹粘著劑來減少磁磚剝落？ 答 ： 運 用 改 良 式 壓 貼 工 法 ， 在 底 材 與 磁 磚 背 面 都 塗 抹 粘 著 劑 ， 將可減少磁磚剝落的機會。 （四）如何黏貼磁磚來減少磁磚剝落？ 答：可採用預貼工法或「改良式壓貼工法」來黏貼磁磚，減 少 磁磚剝落機會。第三章 高層集合住宅外牆磁磚黏貼工法之訪問調查
第七節 公立大學營繕組主管訪談
一、受訪者基本資料 1.姓 名 性 別 ： 洪 組 長 ■ 男 □ 女 2.教 育 程 度 ： □ 高 中 （ 職 ） 以 下 □ 專 科 、 大 學 ■ 研 究 所 □ 博 士 3.專 家 類 別 ： □ 粘 貼 、 材 料 專 家 ■ 實 務 界 專 家 □ 學 術 界 專 家 □ 設 計 規 劃 專 家 4.工 作 職 業 ： 工 作 ： 公 立 大 學 營 繕 組 職 務 ： 組 長 工 作 年 資 ： □ 10 年 以 上 ； ■ 15 年 以 上 ； □ 20 年 以 上 二、訪談內容 （一）國內高層集合住宅常用之磁磚黏貼工法為何？ 答： 目前國內以水泥砂漿硬底壓貼工法為主。 （二）選擇那種磁磚型式來減少磁磚剝落？ 答：射出磚雖有燕尾背溝可增加磁磚的黏著力，但價格比一般 粉壓磚貴。 （三）如何塗抹粘著劑來減少磁磚剝落？ 答：可採用「改良式壓貼工法」，來 改變粘著劑塗抹方式，減 少 磁磚剝落機會。 （四）如何黏貼磁磚來減少磁磚剝落？ 答：可採用預貼工法或「改良式壓貼工法」來黏貼磁磚，減 少 磁磚剝落機會。高層集合住宅外牆磁磚剝落原因與解決對策探討-水泥砂漿硬底壓貼工法之實驗研究
第八節 磁磚張貼技術人員訪談
一、受訪者基本資料 1.姓 名 性 別 ： 康 先 生 ■ 男 □ 女 2.教 育 程 度 ： ■ 高 中 （ 職 ） 以 下 □ 專 科 、 大 學 □ 研 究 所 □ 博 士 3.專 家 類 別 ： □ 粘 貼 、 材 料 專 家 ■ 實 務 界 專 家 □ 學 術 界 專 家 □ 設 計 規 劃 專 家 4.工 作 職 業 ： 工 作 ： 泥 水 工 職 務 ： 技 術 人 員 工 作 年 資 ： □ 10 年 以 上 ； □ 15 年 以 上 ； ■ 20 年 以 上 二、訪談內容 （一）國內高層集合住宅常用之磁磚黏貼工法為何？ 答： 目前國內以水泥砂漿硬底壓貼工法為主。 （二）選擇那種磁磚型式來減少磁磚剝落？ 答： 沒意見。 （三）如何塗抹粘著劑來減少磁磚剝落？ 答：除了硬底壓貼工法外，沒有嘗試過其他的粘著劑塗 抹方法 。 （四）如何黏貼磁磚來減少磁磚剝落？ 答： 依據磁磚型式選擇適當的黏著材料及加強施工品質。第三章 高層集合住宅外牆磁磚黏貼工法之訪問調查
第九節 統計與分析
本研究針對營造廠相關人員、資深建築師、專 家學者、營繕 主 管 及 磁 磚 張 貼 技 術 人 員 等 7人 進 行 半 結 構 式 訪 談 ， 訪 談 內 容 以 研究主題相關為範圍，經重新編輯分析如表3-1，說明如下： 一、國內高層集合住宅常用之磁磚黏貼工法為何？ （一）以水泥砂漿硬底壓貼工法為主，共有5位。 （二）以水泥砂漿硬底壓貼工法為主，預貼工法為輔有 2位。 二、選擇那種磁磚型式來減少磁磚剝落？ （一）認為射出磚之黏著性較好，共有2位。 （二）粉壓磚與射出磚各有利弊，共有1位。 （三）射出磚之黏著性較好，但是價格較貴，共有3位。 （四）沒有意見，共有1位。 三、如何塗抹粘著劑來減少磁磚剝落？ （一）加強施工管理或調整黏著層厚度，共有 2位。 （二）運用改良式壓貼工法有4位。 （三）沒有意見，共有1位。 四、如何黏貼磁磚來減少磁磚剝落？ （一）加強施工品質有1位。 （二）落實證照制度有1位。 （三）選擇適當黏著材料及加強施工品質有1位。 （四）運用改良式壓貼工法有4位。 五、經訪談內容重新編輯分析顯示： 目前國內高層集合住宅常用 之外牆磁磚黏貼工法，係以水泥砂漿 硬底壓貼工法為主；大 部份的受訪者認為射出磚之黏著性較 好，但是價格也較貴； 大部分受訪者認為改良式壓貼工法對 減少磁磚剝落有幫助。高層集合住宅外牆磁磚剝落原因與解決對策探討-水泥砂漿硬底壓貼工法之實驗研究 3-1 國內外牆磁磚受訪者訪談內容重新編輯分析 訪 談 項 目 項 目 被 訪 談 人 員 工 作 年 資 國 內 高 層 集 合 住 宅 常 用 之 磁 磚 黏 貼 工 法 為 何 ？ 選 擇 那 種 磁 磚 型 式 來 減 少 磁 磚 剝 落 ？ 如 何 塗 抹 粘 著 劑 來 減 少 磁 磚 剝 落 ？ 如 何 黏 貼 磁 磚 來 減 少 磁 磚 剝 落 ？ 工 務 主 任 戴 主 任 20 年 以 上 水 泥 砂 漿 硬 底 壓 貼 工 法 為 主 射 出 磚 黏 著 性 及 耐 久 性 較 好 加 強 施 工 管 理 加 強 施 工 品 質 工 務 經 理 林 經 理 20 年 以 上 水 泥 砂 漿 硬 底 壓 貼 工 法 為 主，預 貼 工 法 為 輔 射 出 磚 黏 著 性 較 好 運 用 改 良 式 壓 貼 工 法 運 用 改 良 式 壓 貼 工 法 營 造 廠 相 關 人 員 負 責 人 顏 董 事 長 20 年 以 上 水 泥 砂 漿 硬 底 壓 貼 工 法 為 主 磁 磚 吸 水 率 應 適 中 運 用 改 良 式 壓 貼 工 法 運 用 改 良 式 壓 貼 工 法 建 築 師 事 務 所 李 建 築 師 20 年 以 上 水 泥 砂 漿 硬 底 壓 貼 工 法 為 主，預 貼 工 法 為 輔 射 出 磚 黏 著 性 較 好 但 價 格 較 貴 調 整 黏 著 層 厚 度 落 實 證 照 制 度 專 家 學 者 劉 建 築 師 20 年 以 上 水 泥 砂 漿 硬 底 壓 貼 工 法 為 主 射 出 磚 黏 著 性 較 好 但 價 格 較 貴 運 用 改 良 式 壓 貼 工 法 運 用 改 良 式 壓 貼 工 法 或 預 貼 工 法 公 立 大 學 營 繕 組 洪 組 長 15 年 以 上 水 泥 砂 漿 硬 底 壓 貼 工 法 為 主 射 出 磚 黏 著 性 較 好 但 價 格 較 貴 運 用 改 良 式 壓 貼 工 法 運 用 改 良 式 壓 貼 工 法 或 預 貼 工 法 磁 磚 張 貼 技 術 人 員 康 先 生 20 年 以 上 水 泥 砂 漿 硬 底 壓 貼 工 法 為 主 沒 意 見 沒 意 見 選 擇 適 當 黏 著 材 料 及 加 強 施 工 品 質 資 料 來 源 ： 本 研 究 整 理
第四章 實驗之規劃與設計
第四章 實驗規劃與設計
第一節 實驗目的
一、瞭解外牆磁磚傳統式硬底壓貼工法（ 如 圖 4-1）及改良式工法（ 如 圖 4-2）施工完成後其黏著強度的差異性，說明如下： （ 一 ）外牆磁磚傳統式硬底壓貼工法 的抗拉接著強度試驗： 在精度良好的試驗用底材上，塗佈黏著材料，再 將磁磚試 體 壓貼於其上，分別養護 7 天及 14 天後，再測試其抗拉接著 強度，以瞭解其黏著強度。 （ 二 ）外牆磁磚改良式硬底壓貼工法 的抗拉接著強度試驗： 在精度良好的試驗用底材上，塗佈黏著材料，另 外又在磁 磚 背面也塗上黏著材料，再將磁磚試體壓貼於其上，分別養護 7 天及 14 天後，再 測試其抗拉接著強度，以瞭解其黏著強度。圖 4-1 傳 統 式 硬 底 壓 貼 工 法 圖 4-2 改 良 式 硬 底 壓 貼 工 法 資 料 來 源 ： 日 本 職 業 能 力 開 發 總 合 大 學 校 能 力 開 發 研 究 中 心 ， 改 訂 タ イ ル P75、 78， 2008
高層集合住宅外牆磁磚剝落原因與解決對策探討-水泥砂漿硬底壓貼工法之實驗研究 二 、 瞭 解 外 牆 磁 磚 傳 統 式 硬 底 壓 貼 工 法 及 改 良 式 工 法 其 耐 久 性 的 明如下： 差異，說 （ 一 ）傳統式硬底壓貼工法的老化強度試驗： 在精度良好的試驗用底材上，塗佈黏著材料，再 將磁磚試 體 壓貼於其上，養護 7 天後，分別進行不同之老化試驗，再測 試其抗拉接著強度。 （ 二 ）改良式硬底壓貼工法的老化強度試驗： 在精度良好的試驗用底材上，塗佈黏著材料，另 外又在磁 磚 背面也塗上黏著材料，再將磁磚試體壓貼於其上，養護 7 天 後，分別進行不同之老化試驗，再測 試其抗拉接著強度。 三 、 瞭 解 傳 統 式 硬 底 壓 貼 工 法 及 改 良 式 工 法 ， 分 別 運 用 於 不 同 背 溝 型 式 （ 有 燕 尾 倒 勾 、 沒 有 燕 尾 倒 勾 ） 其 黏 著 強 度 及 耐 久 性 說明如下： 的差異， （ 一 ）有燕尾倒勾及沒有燕尾倒勾磁 磚的抗拉接著強度試驗： 在精度良好的試驗用底材上，塗佈黏著材料，再 將磁磚試 體 壓貼於其上，養護 7 天後，分別進行不同之老化試驗，再測 試其抗拉接著強度。 （ 二 ）有燕尾倒勾及沒有燕尾倒勾磁磚的老化強度試驗： 在精度良好的試驗用底材上，塗佈黏著材料，另 外又在磁 磚 背面也塗上黏著材料，再將磁磚試體壓貼於其上，養護 7 天 後，分別進行不同之老化試驗，再測 試其抗拉接著強度。
