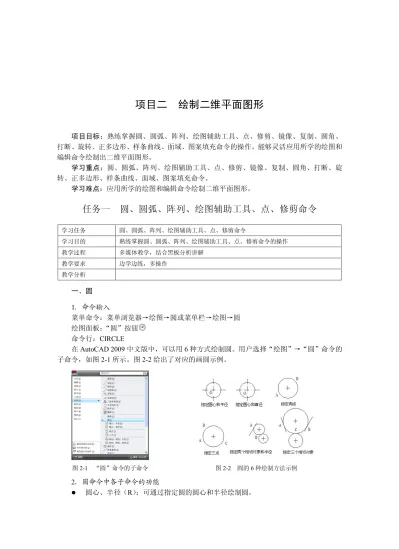

项目目标：熟练掌握圆、圆弧、阵列、绘图辅助工具、点、修剪、镜像、复制、圆角、 打断、旋转、正多边形、样条曲线、面域、图案填充命令的操作。能够灵活应用所学的绘图和 编辑命令绘制出二维平面图形。 学习重点：圆、圆弧、阵列、绘图辅助工具、点、修剪、镜像、复制、圆角、打断、旋 转、正多边形、样条曲线、面域、图案填充命令。 学习难点：应用所学的绘图和编辑命令绘制二维平面图形。

任务一 圆、圆弧、阵列、绘图辅助工具、点、修剪命令

学习任务 圆、圆弧、阵列、绘图辅助工具、点、修剪命令 学习目的 熟练掌握圆、圆弧、阵列、绘图辅助工具、点、修剪命令的操作 教学过程 多媒体教学，结合黑板分析讲解 教学要求 边学边练，多操作 教学分析 一、圆  1．命令输入 菜单命令：菜单浏览器→绘图→圆或菜单栏→绘图→圆 绘图面板： “圆”按钮 命令行：CIRCLE  在 AutoCAD 2009 中文版中，可以用 6 种方式绘制圆。用户选择“绘图”→“圆”命令的 子命令，如图 2­1 所示。图 2­2 给出了对应的画圆示例。 图 2­1  “圆”命令的子命令 图 2­2  圆的 6 种绘制方法示例  2．圆命令中各子命令的功能 l 圆心、半径（R）：可通过指定圆的圆心和半径绘制圆。

l 圆心、直径（D）：可通过指定圆的圆心和直径绘制圆。 l 两点（2）：可通过指定两点，并以两个点之间的距离为直径绘制圆。 l 三点（3）：可通过指定的三个点来绘制圆。 l 相切、相切、半径（T 或 TTR）：可以指定的值为半径，绘制一个与两个对象相切的 圆。在绘制时，需要先指定与圆相切的两个对象，然后指定圆的半径。 l 相切、相切、相切（A） ：可通过依次指定与圆相切的三个对象绘制圆。 二、圆弧  1．命令输入 菜单命令：菜单浏览器→绘图→圆弧或菜单栏→绘图→圆弧 绘图面板： “圆弧”按钮 命令行：ARC  AutoCAD 2009 中文版给出了绘制圆弧的不同方式，这些方式都是根据起点、方向、圆心、 角度、终点、弦长等参数来确定。选择“绘图”→“圆弧”命令，圆弧的绘制方法有 11 种， 如图 2­3 所示。可通过绘制方法画出相应的圆弧，如图 2­4 所示。 图 2­3  圆弧的绘制方法 图 2­4  圆弧的绘制方法示例

2．圆弧命令中各子命令的功能 l 三点：通过给定的 3 个点绘制一段圆弧。 l 起点、圆心、端点：指定圆弧的起点、圆心和端点绘制圆弧。 l 起点、圆心、角度：指定圆弧的起点、圆心和角度绘制圆弧。 设置逆时针为角度正方向，并输入正的角度值，则所绘制的圆弧是从起点绕圆心沿逆时 针方向给出；如果输入负的角度值，则沿顺时针方向绘制圆弧。 l 起点、圆心、长度：指定圆弧的起点、圆心和长度绘制圆弧。 l 起点、端点、角度：指定圆弧的起点、端点和角度绘制圆弧。 l 起点、端点、方向：指定圆弧的起点、端点和方向绘制圆弧。 l 起点、端点、半径：指定圆弧的起点、端点和半径绘制圆弧。 l 圆心、起点、端点：指定圆弧的圆心、起点、端点绘制圆弧。画法与起点、圆心、 端点类似。 l 圆心、起点、角度：指定圆弧的圆心、起点、角度绘制圆弧。画法与起点、圆心、 角度类似。 l 圆心、起点、长度：指定圆弧的圆心、起点、长度绘制圆弧。画法与起点、圆心、 长度类似。 l 继续： 选择该命令， 并在命令行的 “指定圆弧的起点或[圆心(C)]:” 提示下直接按 Enter  键，系统将以最后一次绘制线段或圆弧确定的最后一点，作为新圆弧的起点，以最 后所绘线段方向或圆弧终点处的切线方向，作为新圆弧在起始点处的切线方向。然 后再指定一点，就可以绘制出一段圆弧。 三、阵列 菜单命令：菜单浏览器→修改→阵列或菜单栏→修改→阵列 修改面板： “阵列”按钮 工具栏： “修改”工具栏的“阵列”按钮 命令行：ARRAY  执行该命令，打开“阵列”对话框进行设置，如图 2­5 所示，默认为矩形阵列。 （a）矩形阵列 （b）环形阵列 图 2­5  “阵列”对话框

例 2­1：绘制如图 2­6 所示的图形。 （1）绘制一个半径为 5 的圆和一个半径为 3 的圆。 命令: CIRCLE  （按 Enter 键确认） 指定圆的圆心或[三点(3P)／两点(2P)／相切、相切、半径(T)]:画中心线，以中心线的交点为圆心 指定圆的半径或[直径(D)]:5  （按 Enter 键确认） 命令: CIRCLE  （按 Enter 键确认） 指定圆的圆心或[三点(3P)／两点(2P)/相切、相切、半径(T)]:选中“捕捉自”按钮，捕捉半径为  5  的圆心，输入@0,15  指定圆的半径或[直径(D)]:3  （按 Enter 键确认） 结果如图 2­7 所示。 （2）环形阵列复制半径为 3 的圆。 命令: _array  选择对象:  （选中半径为 3 的圆，项目总数为 8，填充角度为 360 度） 图 2­6  阵列复制对象 图 2­7  绘制源对象 选择对象:  找到  1  个 （用鼠标点取） 指定阵列中心点:  （用鼠标点取） 选择对象:  （结束对象选择，单击对话框的“确定”按钮，得到如图 2­8 所示的图形） （3）绘制半径为 30 的圆。 命令:  circle 指定圆的圆心或  [三点(3P)/两点(2P)/相切、相切、半径(T)]:  （用鼠标捕捉中心线的 交点） 指定圆的半径或  [直径(D)] <3.0000>: 30  （按 Enter 键确认） 结果如图 2­9 所示。 图 2­8  环形阵列复制对象 图 2­9  绘制半径为 30 的圆 （4）在图示位置绘制半径为 5 的圆。 命令: _circle  （按 Enter 键确认）

指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]:  （捕捉中心线与大圆的交点为圆心） 指定圆的半径或  [直径(D)] <3.0000>: 5  （按 Enter 键确认） 结果如图 2­10 所示。 （5）环形阵列复制半径为 5 的圆。 命令: _array  选择对象:  （选中大圆上半径为 5 的圆，项目总数为 8，填充角度为 360 度） 选择对象:  找到  1  个 （用鼠标点取） 指定阵列中心点:  （用鼠标点取） 选择对象:  （结束对象选择，单击对话框的“确定”按钮，得到如图 2­11 所示的图形） 图 2­10  绘制半径为 5 的圆 图 2­11  环形阵列复制对象 四、绘图辅助工具 在 AutoCAD 中， 运用 AutoCAD  的辅助绘图工具可以提高绘图效率和质量。 其中包括 “捕 捉模式” 、 “栅格显示” 、 “正交模式” 、 “极轴追踪” 、 “对象捕捉” 、 “对象捕捉追踪”和“显示/  隐藏线宽”等辅助工具。  1．捕捉和栅格模式 捕捉和栅格功能是 AutoCAD 提供的精确绘图工具之一。通过捕捉可以拾取锁定绘图区的 特定点，栅格是显示在绘图区内具有指定间距的点，捕捉栅格点可以掌握尺寸的大小。栅格不 是图形的组成部分，也不能被打印出来。 （1）栅格显示。 命令行：GRID  状态栏：单击“栅格显示”按钮 该命令用于修改栅格间距并控制是否在屏幕上显示栅格，是一个透明命令。栅格的显示效果 如图 2­12 所示。 （2）栅格捕捉。 命令行：SNAP  状态栏：单击“捕捉模式”按钮 栅格捕捉命令与栅格显示命令相配合使用。执行该命令将使鼠标所给的点落在栅格捕捉 间距所定的点上。此功能还能将栅格旋转任意角度，SNAP 是一个透明命令。 当栅格捕捉打开时，从键盘输入点的坐标将不受栅格捕捉的影响。 （3）栅格与栅格捕捉设置。 菜单命令：菜单浏览器→工具→草图设置或菜单栏→工具→草图设置 单击“捕捉和栅格”选项卡，根据需要设置各项后，单击“确定”按钮。

图 2­12  栅格显示效果  2．正交模式 状态栏中的“正交模式”按钮是用于打开或关闭正交功能的，在正交模式下可以方便地 绘制与 X 轴或 Y 轴平行的水平线和垂直线。正交模式不能控制键盘输入点的位置，只能控制 鼠标拾取点的方位。 命令行：ORTHO  状态栏：单击“正交模式”按钮 功能键：F8  3．对象捕捉 对象捕捉功能用于辅助用户精确地拾取图形对象上的某些特定点。当处于对象捕捉模式 时，只要将光标移到一个捕捉点，AutoCAD  就会显示出一个几何图形（称为捕捉标记）和捕 捉提示。 通过在捕捉点上显示的捕捉标记和捕捉提示， 可以表明所选的点及捕捉模式是否正确。 不同的捕捉模式会显示不同形状的捕捉标记。 （1）对象捕捉模式。  1）端点：捕捉直线、圆弧、多段线、椭圆线、射线、样条曲线或多线等对象的一个离拾 取点最近的端点。  2）中点：捕捉线段（包括直线和弧线）的中点。  3）交点：捕捉两个对象（如直线、圆弧、多段线和圆等）的交点。如果第一次拾取时选 择了一个对象，则系统接着提示用户选择第二个对象。  4）圆心：捕捉圆、圆弧、椭圆、椭圆弧的中心点。  5）象限点：捕捉圆、圆弧、椭圆、椭圆弧上的象限点，即位于弧上 0°、90°、180°和 270°  处的点。  6）节点：捕捉由 POINT 命令绘制的点对象。  7）插入点：捕捉一个块、文本对象或外部引用等的插入点。  8）垂足：捕捉从预定点到与所选择对象所做垂线的垂足。  9）切点：捕捉与圆、圆弧、椭圆、椭圆弧及样条曲线相切的切点。  10）最近点：捕捉在直线、圆、圆孤、多段线、椭圆、椭圆弧、射线、样条曲线等处对

象上离光标最近的点。  11）快速：捕捉在当前所选择的目标捕捉模式集内找到的第一个点。  12）无：删除或覆盖任何运行的目标捕捉模式。 （2）对象捕捉模式的设置。 通过如图 2­13 所示的对话框可设置要运用的对象捕捉模式。 图 2­13  “草图设置”对话框中的“对象捕捉”选项卡 工具栏： 菜单命令：工具→草图设置→“对象捕捉”选项卡 菜单浏览器→工具→草图设置→“对象捕捉”选项卡 命令行：OSNAP 或 DDOSNAP（或 OS） 在图 2­13 所示的对话框中，在经常使用的一种或几种对象捕捉方式前的复选框中打“√” ， 单击“确定”按钮，就设置好了在绘图过程中的对象捕捉模式。不要选中所有的对象捕捉方式， 以避免相互干扰，只要选几种常用的方式即可（需打开状态行上的“对象捕捉”按钮）。 注意：对象捕捉是一种工具而不是命令，不能在“命令： ”提示符后直接输入，必须与绘 图编辑命令结合起来才能使用。 （3）对象捕捉的执行方式。 在绘图过程中，对象捕捉模式可用两种方式来执行：自动捕捉和临时捕捉。  1）自动捕捉方式。单击状态栏中的“对象捕捉”按钮 ，可打开或关闭当前的对象捕捉 设置。按 F3 键或 Ctrl+F 组合键，也可以实现打开或关闭当前的对象捕捉设置。自动捕捉的对 象捕捉模式一旦设置，则在关闭系统、改变设置或者使用临时方式之前一直有效。在设置对象 捕捉模式时，可以同时设置多种对象捕捉模式，可按 Tab 键来循环选择该对象上的捕捉目标。  2）临时捕捉方式。如果在画图过程中系统要求指定一个点，可以用所需要的对象捕捉模 式来响应，此时的对象捕捉模式为临时捕捉方式。临时捕捉方式是最优先的方式。它将中断任 何当前运行的对象捕捉模式， 而执行临时捕捉方式所设定的捕捉模式。 临时捕捉方式是临时打 开了相应的对象捕捉模式，捕捉到一个点后，该对象捕捉模式自动关闭。因此，这种方式是一 次性的、临时的。 设置临时方式的对象捕捉模式，对于在命令运行过程中选择单个点极为有用。设置方法有： （1）使用“对象捕捉”工具条，如图 2­14 所示。

图 2­14  “对象捕捉”工具条 （2）使用快捷菜单。按住 Shift 键并右击，将在当前光标所在位置弹出快捷菜单。 （3）在命令行键入每一种对象捕捉模式名字的头 3 个字母。例如，end 表示端点，cen 表 示圆心。  1）追踪（TK）。 命令: CIRCLE  指定圆的圆心或[三点(3P)／两点(2P)／相切、相切、半径(T)]:TK  （输入 TK） 第一个追踪点:  （选取点 1，如图 2­15（a）所示） 下一点(按 Enter 键结束追踪):40  （鼠标水平向右移动，输入 40，得点 2，如图 2­15（a）所示） 下一点(按 Enter 键结束追踪):30  （鼠标垂直向上移动，输入 30，得点 3，如图 2­15（a）所示） 下一点(按 Enter 键结束追踪):  （按 Enter 键确认圆心为点 3） 指定圆的半径或[直径(D)]:16  （输入圆半径 16，完成圆） 结果如图 2­15（b）所示。 （a） （b） 图 2­15  追踪（TK）  2）临时追踪点（TT） ，按钮： 。 测试前关闭极轴追踪和对象捕捉追踪。 命令: CIRCLE  指定圆的圆心或[三点(3P)／两点(2P)／相切、相切、半径(T)]:TT  （输入 TT） 指定临时对象追踪点:  _mid  （选择图 2­16（a）的点 1 作为第一个临时追踪点） 指定圆的圆心或[三点(3P)／两点(2P)／相切、相切、半径(T)]：TT  （输入 TT） 指定临时对象追踪点:  _mid  （选择图 2­16（a）的点 2 作为第二个临时追踪点） 指定圆的圆心或[三点(3P)／两点(2P)／相切、相切、半径(T)]:（将光标移动到矩形中心位置，出现 十字虚线，按鼠标左键确定圆心，如图 2­16（b）所示） 指定圆的半径或[直径(D)]<8.0>:6  （输入圆半径 6，完成圆） 结果如图 2­16（c）所示。 （a） （b） （c） 图 2­16  临时追踪点（TT）

3）自（FROM）捕捉，按钮： 。 命令: CIRCLE  指定圆的圆心或[三点(3P)／两点(2P)／相切、相切、半径(T)]:_from  （选取“自” （FROM）目标捕捉） 基点:  （选取点 1 作为基点，如图 2­17（a）所示）  <偏移>:@30,20  （输入相对于点 1 的偏移，得点 2，如图 2­17（a）所示） 指定圆的半径或[直径(D)]: 6  （输入圆半径 6，完成圆） 结果如图 2­17（b）所示。 （a） （b） 图 2­17  自（FROM）捕捉  4）端点（ENDP） ，按钮： 。 捕捉直线、圆弧等最近的端点，离光标最近的端点会被捕捉到，如图 2­18 所示。  5）中点（MID） ，按钮： 。 捕捉直线、圆弧的中点，如图 2­19 所示。 图 2­18  端点（ENDP）捕捉 图 2­19  中点（MID）捕捉  6）交点（INT） ，按钮： 。 捕捉两对象之间的交点，如图 2­20 所示。  7）外观交点（APP） ，按钮： 。 捕捉两对象之间的交点，二维作图时的使用方法同交点（INT）。  8）延伸点（EXT） ，按钮： 。 捕捉在某对象延伸线上的点，如图 2­21 所示。 图 2­20  交点（INT）捕捉 图 2­21  延伸点（EXT）捕捉  9）圆心（CEN） ，按钮： 。 捕捉圆或圆弧的圆心，如图 2­22 所示。  10）象限点（QUA） ，按钮： 。 捕捉圆、圆弧或椭圆上离光标最近的四分点，即圆周上  0°、90°、180°、270°位置的点，

如图 2­23 所示。 图 2­22  圆心（CEN）捕捉 图 2­23  象限点（QUA）捕捉  11）相切点（TAN） ，按钮： 。 捕捉两对象相切的切点，如图 2­24 所示。  12）垂直点（PER） ，按钮： 。 捕捉垂直点，如图 2­25 所示。 图 2­24  相切点（TAN）捕捉 图 2­25  垂直点（PER）捕捉  13）平行（PAR） ，按钮： 。 捕捉已选取对象的平行线上的点，如图 2­26 所示。先选定直线的第一点，确定直线的第 二点时，光标需先放在要平行的对象上，然后确定直线的第二点，就得到了与已知直线的平行 线，如图 2­26 所示。  14）插入点（INS） ，按钮： 。 捕捉文字或块中的插入点，如图 2­27 所示。 图 2­26  平行（PAR）捕捉 图 2­27  插入点（INS）捕捉  15）节点（NOD） ，按钮： 。 捕捉画点（POINT）、定数等分（DIVIDE）或定距等分（MEASURE）命令中生成的点， 如图 2­28 所示。  16）最近点（NEA） ，按钮： 。 捕捉对象上距光标中心最近的点，如图 2­29 所示。 图 2­28  节点（NOD）捕捉 图 2­29  最近点（NEA）捕捉

17）无捕捉（NON） ，按钮： 。 取消各种捕捉方式，回到没有捕捉的状态。  4．极轴追踪 极轴追踪是按事先给定的角度增量来追踪点。当 AutoCAD 要求指定一个点时，系统将按 预先设置的角度增量来显示一条无限延伸的辅助线， 用户可以沿着辅助线追踪得到光标点。 单 击状态栏上的“极轴追踪”按钮 或按 F10 键，可切换极轴追踪的打开或关闭。 在默认情况下，极轴追踪的角度增量是 90°。可以根据自己的需要另行设置角度增量值， 或新建角度的增量，还可以选择不同的角度测量方式。要对极轴追踪进行设置，需打开“草图 设置”对话框中的“极轴追踪”选项卡，如图 2­30 所示。 图 2­30  “极轴追踪”选项卡 五、点的样式设置 如果在绘制点之前，用户没有对点的样式及大小进行设置，绘制出来的点太小不可见。 设置点的样式如下：  1．命令输入 菜单命令：菜单浏览器→格式→点样式或菜单栏→格式 →点样式 打开“点样式”对话框，如图 2­31 所示。在该对话框中 选择点样式类型，设置“点大小” ，单击“确定”按钮，关闭 对话框。  2．点的绘制 菜单命令：菜单浏览器→绘图→点→单点/多点或菜单栏 →绘图→点→单点/多点 绘图面板： “点”按钮 工具栏： “绘图”工具栏的“点”按钮 命令行：POINT  在 AutoCAD 2009 中文版中， 点对象可用作捕捉和偏移对象的节点或参考点。 可以通过 “单 图 2­31  点样式设置

点” 、 “多点” 、 “定数等分”和“定距等分”4 种方法创建点对象。  3．定数等分对象 菜单命令：菜单浏览器→绘图→点→定数等分或菜单栏→绘图→点→定数等分 命令行：DIVIDE  定数等分以等分长度放置点或图块，一般用于辅助绘制图形。 例 2­2：用如图 2­31 所示设置的点将 AB 线段 5 等分，如图 2­32 所示。 命令: DIVIDE  （执行等分命令） 选择要等分的对象:  （拾取要等分的 AB 线段） 输入线段数目或[块(B)]:5  （输入要等分的线段数目）  4．定距等分对象 菜单命令：菜单浏览器→绘图→点→定距等分或菜单栏→绘图→点→定距等分 命令行：MEASURE  定距等分对象可以将所选对象用给定的距离放置点或图块。 例 2­3：用如图  2­31 所示设置的点以每  20mm 插入一点，定距等分线段  AB，如图  2­33  所示。 命令: MEASURE  （执行等分命令） 选择要定距等分的对象:  （拾取要等分的 AB 线段） 指定线段长度或[块(B)]: 20  （输入定距距离） 图 2­32  定数等分线段 图 2­33  定距等分线段 六、修剪 菜单命令：菜单浏览器→修改→修剪或菜单栏→修改→修剪 修改面板： “修剪”按钮 工具栏： “修改”工具栏的“修剪”按钮 命令行：TRIM  例 2­4：把图 2­34（a）修剪成图 2­34（b）。 命令: _trim  选择剪切边...  选择对象:  找到  1  个 （选择第二个大圆为修剪边界） 选择对象:  （按 Enter 键或右键确认） 选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或  [投影(P)/边(E)/放弃(U)]:  （按 Enter 键或右键结束操作） 命令: _trim  选择剪切边...  选择对象:  找到  1  个 （选择四个半圆为修剪边界） 选择对象:  找到  1  个，总计  2  个 选择对象:  找到  1  个，总计  3  个 选择对象:  找到  1  个，总计  4  个 选择对象:  （按 Enter 键或右键确认） 选择要修剪的对象，或按住  Shift  键选择要延伸的对象，或  [投影(P)/边(E)/放弃(U)]:  A  B  A  B

（按 Enter 键或右键结束操作） 结果如图 2­34（b）所示。 （a）修剪的原图 （b）修剪后的图形 图 2­34  修剪对象 在 AutoCAD 2009 中，可作为剪切边的对象有直线、圆及圆弧、椭圆及椭圆弧、多段线、 样条曲线、构造线、射线及文字等。剪切边也同时是被剪切边。选择要修剪的对象，系统将以 剪切边为界，将被剪切对象上位于拾取点一侧的部分剪切掉。

任务二 镜像、复制、旋转、圆角、打断、正多边形命令

学习任务 镜像、复制、旋转、圆角、打断、正多边形命令 学习目的 熟练掌握镜像、复制、旋转、圆角、打断、正多边形命令的操作 教学过程 多媒体教学，结合黑板分析讲解 教学要求 边学边练，多操作 教学分析 一、镜像  1．命令输入 菜单命令：菜单浏览器→修改→镜像或菜单栏→修改→镜像 修改面板： “镜像”按钮 工具栏： “修改”工具栏的“镜像”按钮 命令行：MIRROR  例 2­5：镜像如图 2­35 所示的 12 竖线左边的图形。 命令: _mirror  （用鼠标选择镜像命令） 选择对象:  指定对角点:  找到  4  个 （选择镜像对象） 选择对象:  （按 Enter 键结束选择） 指定镜像线的第一点:  点取 1 点 （指定镜像线上第一点） 指定镜像线的第二点:  点取 2 点 （指定镜像线上第二点）

要删除源对象？[是(Y)/否(N)]<N>  （按 Enter 键确认， 不删除源对象， 如图 2­35 所示，（a） 图设置 MIRRTEXT 的值为 0，（b）图设置 MIRRTEXT 的值为 1）

2．选项说明

l 是（Y）：镜像复制对象的同时删除源对象。 l 否（N）：镜像复制对象的同时保留源对象。

的文字不可读（见图 2­35（b）） ；值=0 时文字不镜像（见图 2­35（a） 。 （a） （b） 图 2­35  镜像对象 二、复制 “复制”命令可以将对象进行一次或多次复制，源对象仍保留，复制生成的每个对象都 是独立的。 菜单命令：菜单浏览器→修改→复制或菜单栏→修改→复制 修改面板： “复制”按钮 工具栏： “修改”工具栏的“复制”按钮 命令行：COPY  例 2­6：利用复制命令，复制如图 2­36 所示的圆，结果如图 2­37 所示。 图 2­36  复制圆 图 2­37  复制对象 命令: copy  （按 Enter 键确认） 选择对象:  找到  1  个 （用鼠标点取） 选择对象:  （按 Enter 键或右键结束对象选择） 指定基点或位移:  指定位移的第二点或  <用第一点作位移>:  （指定圆心为基点） 指定位移的第二点:  （依次指定各交点为第二点） 三、旋转  1．命令输入 菜单命令：菜单浏览器→修改→旋转或菜单栏→修改→旋转 修改面板： “旋转”按钮 工具栏： “修改”工具栏的“旋转”按钮 命令行：ROTATE  命令: rotate  （按 Enter 键确认）

UCS  当前的正角方向: ANGDIR=逆时针  ANGBASE=0  1

2

1

选择对象:  指定对角点:  找到  7  个 （选择要旋转的对象，如图 2­38（a）所示） 选择对象:  （按 Enter 键或右键结束对象选择） 指定基点:  （用六边形的中心作为基点） 指定旋转角度或[参照(R)]: 60  （输入要旋转的角度，结果如图 2­38（b）所示） （a） （b） 图 2­38  旋转对象  2．选项说明 l 复制（C）：选择该选项将保留源对象。 l 参照（R）：该选项可以输入一个参照角度和一个新角度，使用新角度和参照角度的 差值作为旋转角度。 l 指定参照角<0>：通过输入值或指定两点来指定一个参照角度。指定两点确定的参照 角度是指由  X  轴的正向转到两点的连线方向时，如果是逆时针转动形成的角度为正 角度，否则为负角度。 l 指定新角度：指定新绝对角度，也可输入一点，以该点和旋转基点连线与  X  轴正向 所成角度作为新角度。 如图 2­39（a）所示，利用参照选项，以点 O 为旋转基点，指定参照角时选择 O 点和 A  点，指定新角度时输入 90，指定的参照角度是 30°，旋转角度是 90°-30°=60°，所选物体将从  90°位置转到 150°位置。如图 2­39（b）所示。 （a） （b） 图 2­39  旋转对象（参照选项的运用）

四、圆角  1．命令输入 菜单命令：菜单浏览器→修改→圆角或菜单栏→修改→圆角 修改面板： “圆角”按钮 工具栏： “修改”工具栏的“圆角”按钮 命令行：FILLET  例 2­7：对图 2­40（a）中的五角形进行倒圆角。 命令: _fillet  （选择“圆角”按钮） 当前设置:  模式  =  修剪，半径  = 0.0000  选择第一个对象或  [多段线(P)/半径(R)/修剪(T)/多个(U)]: R  （设置圆角半径） 指定圆角半径  <0.0000>: 5  选择第一个对象或  [多段线(P)/半径(R)/修剪(T)/多个(U)]:  （选择第一圆角线） 选择第二个对象:  （选择第二圆角线） 命令:    FILLET  （按空格键恢复圆角命令，修下一个圆角） 当前设置:  模式  =  修剪，半径  = 5.0000  选择第一个对象或  [多段线(P)/半径(R)/修剪(T)/多个(U)]:  （选择第一圆角线） 选择第二个对象:  （选择第二圆角线） 最终结果如图 2­40（b）所示。 （a）原图 （b）修圆角后的图 图 2­40  圆角 对对象修圆角的方法与对对象修倒角的方法相似，但“倒圆角”允许对两条平行线倒圆 角，此时圆角半径为两条平行线距离的一半。  2．选项说明 l 多段线（P）：可以用当前所设置的圆角半径对多段线的各交点修圆角。 l 半径（R）：指定圆角半径的尺寸。 l 修剪（T）：设置修圆角后是否保留原拐角边，修圆角后是否对圆角边进行修剪。 l 多个（U）：可以对多个对象修圆角。 五、打断 菜单命令：菜单浏览器→修改→打断或菜单栏→修改→打断 修改面板： “打断”按钮 工具栏： “修改”工具栏的“打断”按钮 命令行：BREAK

例 2­8：将图 2­41（a）中的点 1 与点 2 间打断。 命令: _break  选择对象:  （选择 1～2 线，以选择点 1 为第一打断点） 指定第二个打断点或  [第一点(F)]:  （选择点 2 为第二打断点，结果如图 2­41（b）所示） （a） （b） 图 2­41  打断 选项说明： l 第一点（F）：可以重新确定第一个断点。 默认情况下，以选择对象时的拾取点作为第一个打断点，然后再指定第二个打断点。如 果直接选取对象上的另一点或者在对象的一端之外拾取一点， 这时将删除对象上位于两个拾取 点之间的部分。在确定第二个打断点时，如果在命令行输入@，可以使第一个和第二个断点重 合，从而将对象一分为二。如果对圆、矩形等封闭图形使用打断命令，AutoCAD  将沿逆时针 方向把第一断点至第二断点之间的那段圆弧删除。 六、绘制正多边形  1．命令输入 菜单命令：菜单浏览器→绘图→正多边形或菜单栏→绘图→正多边形 绘图面板： “正多边形”按钮 工具栏： “绘图”工具栏的“正多边形”按钮 命令行：POLYGON  在 AutoCAD 2009 中，可用正多边形命令绘制 3～1024 条边的正多边形。

AutoCAD  2009 提供了 3 种画正多边形的方式：边长方式（E）、内接于圆方式（I）和外 切于圆方式（C）。  2．命令的操作 （1）边长方式。 命令: polygon  输入边的数目  <4>: 5  指定正多边形的中心点或  [边(E)]:  输入 E（选择“边长” ） 指定边的第一个端点:点取 1 点 指定边的第二个端点:点取 2 点或输入边长值 结果如图 2­42 所示。 （2）内接于圆方式。 命令: circle  指定圆的圆心或  [三点(3P)/两点(2P)/相切、相切、半径(T)]:点取圆心 A 点
