消防安全設備品目檢測設備系統規劃研究
263
0
0
全文
(2) (本部計畫編號) 094-301070000-G3041. 消防安全設備品目檢測設備 系統規劃研究. 研究主持人： 協同主持人： 研 究 員 ： 研 究 人 員 ：. 陳建忠組長 蕭邦安助理教授 謝煒東研究員 紀彥偉 鍾德華. 內政部建築研究所報告 中華民國 94 年 12 月.
(3) 094-301070000-G3041. MINISTRY OF THE INTERIOR MIDTERM RESEARCH PROJECT REPORT. Research on Planning for Fire Protection Test System. BY Plan Director : Coordinated Director : Researcher :. Chien-Jung, Chen Pang-An, Hsiao Wei-Dong, Heish Yen-Wei, Chi De-Hwa, Zhong. December 2005.
(4) 目次. 目次 目次 ------------------------------------------------------------ I 表次---------------------------------------------------------------- III 圖次---------------------------------------------------------------- V 摘要---------------------------------------------------------------- VII 第一章 緒論 第一節背景緣起-------------------------------------------------------------------1 第二節消防安全設備檢測現況-------------------------------------------------2 第三節研究計畫目的-------------------------------------------------------------6 第四節方法及步驟----------------------------------------------------------------7 第五節預期成果-------------------------------------------------------------------9. 第二章 消防安全設備品目檢測設備之設施初步規劃 第一節 「消防安全設備品目檢測設備」設備性能式規格初步規劃 --11 第二節 檢測設備功能及空間初步規劃 --------------------------------------13 第三節 消防安全設備品目檢測設備暨空間規劃初步規劃 --------------25 2-3-1「公告實施認可之消防安全設備品目檢測設備」採購執行略述 ----------------------------------------------------------------------------25 2-3-2 現行採購概況及初步規劃 --------------------------------------------26 2-3-3 相關系統平面設計圖 ---------------------------------------------------28. 第三章 實驗初步規劃及標準比較 第一節 八項密閉式撒水頭試驗裝置實測規劃 -----------------------------35 第二節 八項密閉式撒水頭試驗裝置實測略述 -----------------------------42 2. 3-2-1 試驗名稱：撒水頭動作功能試驗（以 0.5 kfg / cm 為例）-----42 3-2-2 撒水頭放水量試驗 ------------------------------------------------------44 3-2-3 撒水頭鹽水噴霧試驗 ---------------------------------------------------46 3-2-4 撒水頭耐洩漏試驗 ------------------------------------------------------53 3-2-5 撒水頭環境溫度試驗 ---------------------------------------------------56 第三節實驗基準及規範比較----------------------------------------------------58 3-3-1 撒水分布試驗(Distribution) ------------------------------------------58 3-3-2 撒水頭靈敏度試驗(Sensitivity Test-Plunge Test) -----------------73 I.
(5) 消防安全設備品目檢測設備系統規劃研究. 第四章 結論與建議 -------------------------------------------------- 85 第一節 結論----------------------------------------------------------------------- 85 第二節建議 ------------------------------------------------------------------------ 86. 附錄一 「八項密閉式撒水頭試驗裝置」招標規格（節錄） ---------- 89 附錄二 密閉式撒水頭認可基準------------------------------------- 107 附錄三 「公告實施認可之消防安全設備」分項投標須知補充 說明參考------------------------------------------------------------- 159 附錄 3.1「一齊開放閥暨流水檢知裝置」案投標須知補充說明參考 -- 159 附錄 3.2「泡沫噴頭試驗系列裝置」案投標須知補充說明參考 -------- 173 附錄 3.3「緩降機檢測裝置」案投標須知補充說明參考 ----------------- 180 附錄 3.4「撒水頭撒布量測試裝置」投標須知補充說明參考 ----------- 185 附錄 3.5「振動試驗機等八項密閉式撒水頭試驗裝置」投標規格說明 參考 --------------------------------------------------------------------------- 194. 附錄四 標準比較與 FM 及 UL 有關燃燒試驗之規定（節錄）203 附錄 4.1 密閉式撒水頭認可基準、FM 及 UL 標準比較 ---------------- 203 附錄 4.2 FM 標準（燃燒試驗，Fire Test） -------------------------------- 209 附錄 4.3 UL 標準（燃燒試驗，Fire Test） --------------------------------- 221. 附錄五 泡沫噴頭滅火試驗（節錄） ------------------------------227 附錄六 「消防安全設備品目檢測設備系統規劃研究」期初審查 會議記錄（節錄）-----------------------------------------------233 附錄七 「消防安全設備品目檢測設備系統規劃研究」期中審查 會議記錄（節錄）-----------------------------------------------237 附錄八 「消防安全設備品目檢測設備系統規劃研究」期末審查 會議記錄（節錄）-----------------------------------------------241 附錄九 「消防安全設備品目檢測設備系統規劃研究」工作會議 記錄 ---------------------------------------------------------245. 參考書目 -------------------------------------------------------- 249. II.
(6) 表次. 表次 表2.1消防安全設備檢定項目初步彙整------------------------------------------15 表2.2 密閉式撒水頭檢測設備設置要點 ----------------------------------------16 表2.3 泡沫噴頭檢測設備設置要點 ----------------------------------------------21 表2.3.1泡沫噴頭認可基準單位面積之泡水溶液放射密度表 ---------------21 表2.3.2. 泡沫噴頭認可基準25%還原時間表 ---------------------------------21. 表2.4 一齊開放閥檢測設備設置要點 -------------------------------------------22 表2.4.1一齊開放閥認可基準-閥體及主要構件之耐壓試驗表 --------------23 表2.4.2一齊開放閥認可基準-閥座洩漏試驗表 --------------------------------23 表2.4.3一齊開放閥認可基準-最大流量放水試驗表 --------------------------23 表2.5 緩降機檢測設備設置要點 -------------------------------------------------23 表2.6 採購概況及國內詢價表 ----------------------------------------------------27 表3.1完整型式試驗項目及所需樣品數目預估表------------------------------36 表3.2測試元件及試驗儀器總覽 --------------------------------------------------37 表 3.3 在氣爐中測試新的撒水頭靈敏度（依標稱溫度、最大動作溫度 及時間區分） ------------------------------------------------------------------58 表 3.4 多個撒水頭撒水分佈 -------------------------------------------------------60 表 3.5 旋轉分布流量條件 ----------------------------------------------------------64 表 3.6 撒水分布試驗(16 個平盤) -------------------------------------------------68 表 3.7 傳統撒水頭實驗標準覆蓋範圍值 ---------------------------------------70 表 3.8 FM Plunge 試驗標準設定 -------------------------------------------------73 表3.9 自動撒水頭最小操作壓力 -------------------------------------------------75 表3.10 氣爐中溫度-時間曲線 ----------------------------------------------------75 表3.11在氣爐中測試新的撒水頭的靈敏度 -------------------------------------75 表3.12 在氣爐中測試經過溫度上生暴露試驗後的撒水頭的靈敏度------76 表3.13 在氣爐中測試表面有腐蝕性封套撒水頭的靈敏度------------------76 III.
(7) 消防安全設備品目檢測設備系統規劃研究. 表3.14 隱藏式撒水頭Plunge test條件與最大作動時間 --------------------- 77 表 3.15(a)標準反應撒水頭在靈敏度爐內的作動時間 ----------------------- 80 表 3.15（b）標準反應撒水頭在靈敏度爐內的溫度 ------------------------- 81. IV.
(8) 圖次. 圖次 圖 1.1 標準檢驗局檢驗程序 -------------------------------------------------------4 圖 1.2 計畫進行步驟 ---------------------------------------------------------------8 圖 2.1 消防設施規劃關聯圖 -------------------------------------------------------14 圖 2.2 標準形撒水頭及小區劃型撒水頭之撒水分布試驗裝置 ------------19 圖 2.3 小區劃型撒水頭壁面撒水分布試驗裝置 ------------------------------20 圖 2.4 側壁型撒水頭壁面撒水分布試驗裝置 ---------------------------------20 圖 2.5 滅火試驗裝置 ---------------------------------------------------------------22 圖2.6 初期規劃器材位置圖覽 ----------------------------------------------------28 圖2.6.1 初期規劃器材位置圖覽圖-消防幫浦----------------------------------29 圖2.6.2 實驗室及電路配置細部圖-----------------------------------------------30 圖2.7 一齊開放閥試驗裝置 -------------------------------------------------------31 圖2.8 泡沫噴頭試驗機 -------------------------------------------------------------32 圖2.9 實驗室水配管 ----------------------------------------------------------------32 圖2.10 緩降機試驗裝置 -----------------------------------------------------------33 圖3.1撒水頭動作功能試驗情形 --------------------------------------------------43 圖 3.2 撒水頭放水量試驗情形 ----------------------------------------------------45 圖 3.3 撒水頭鹽水噴霧試驗情形 -------------------------------------------------47 圖 3.4 撒水頭耐洩漏試驗情形 ----------------------------------------------------54 圖 3.5 撒水頭環境溫度試驗 -------------------------------------------------------56 圖 3.6 多個撒水頭（16 個集水盤）的撒水分佈試驗配置圖---------------61 圖 3.7 向上型撒水頭管路配置圖 ------------------------------------------------62 圖 3.8 向下型撒水頭管路配置圖 ------------------------------------------------63 圖 3.9 旋轉分布試驗示意圖 -------------------------------------------------------64 圖 3.10 側壁式撒水頭撒水分布示意圖------------------------------------------65 V.
(9) 消防安全設備品目檢測設備系統規劃研究. 圖 3.11 撒水分布試驗(10 個平盤)------------------------------------------------ 67 圖 3.12 撒水分布試驗(16 個平盤) ----------------------------------------------- 69 圖 3.13(a)老舊型撒水頭分布試驗配置圖(量測面積 20.25 m2 ) ------------ 71 圖 3.13(b)老舊型撒水頭分布試驗配置圖(量測面積 12.25 m2 )------------ 71 圖 3.13(c)老舊型撒水頭分布試驗配置圖(量測面積 9 m 2 )------------------- 72 圖 3.13(d)老舊型撒水頭分布試驗配置圖(量測面積 6.25 m2 ) ------------- 72 圖 3.14 一般撒水頭的 Plunge 的試驗方式------------------------------------- 78 圖3.15 隱藏式撒水頭靈敏度試驗 ----------------------------------------------- 79 圖3.16 靈敏度試驗爐 -------------------------------------------------------------- 82. VI.
(10) 摘要. 摘要 關鍵詞：消防設備 一、研究緣起 台灣地區近年來經濟成長快速，民眾生活水準提高，但火災的發生次數、 傷亡人數以及火災損失並未因此而降低，根據內政部消防署民國九十二年 的統計資料顯示，最近十年（82 年至 91 年）台灣地區發生火災次數每年 平均約 13,534 次，人員傷亡每年平均約 978 人（傷約 705 人，死約 273 人） ，財物損失每年平均約 40 億元，平均佔了國內生產毛額的比例為 0.04% 之高。依據消防法第十二條規定：「經中央主管機關公告應實施檢驗之消 防機具、器材與設備，非經檢驗領有合格標示者，不得銷售、陳列及設置 使用。」前項檢驗，除經濟部公告為應施檢驗品目者外，由中央主管機關 辦理或委託設有檢驗設備之機關（構）、學校。 國內部分消防安全設備性能業已依目前內政部消防署及標檢局標準 進行檢測，惟未檢測部分倘僅由審核認可恐造成易造成部分劣質品充斥 市場現象，且國內現行認可基準與歐美日等國家之消防安全設檢測仍有 差異，故針對部分要項進行探討並與國內內政部消防署之檢測基準做比 較，實有其必要性。消防安全設備之有無及性能優劣與否實為一體之兩 面，徒有消防安全設備之設置，不能保證建築物之防火安全，設備性能 和品質才是控制與撲滅火災之關鍵因素。但是現今消防安全設備之檢測 工作遭遇下列問題： (一)消防安全設備認可案之測試模式現係委由消防設備生產廠商代 為測試，惟仍應有專責消防安全設備品目指定實驗室協同消防署 及標檢局辦理型式認可、個別認可及相關檢驗 (二)檢測產品偏重以審核認可方式使用，惟仍應積極建置消防檢測設 備落實型式認可基準試驗 (三)重要消防元件仍仰賴進口國內廠商只進行組裝，國內消防產業無 法提升，惟可藉由消防檢測實驗室的以提昇國內製造研發能力 (四)消防類品目之國家標準項目（CNS）無法檢驗者仍佔大部分，但 內政部消防署之檢測基準已趨於完善，為落實檢測基準仍應積極 設立檢測設備及實驗室 VII.
(11) 消防安全設備品目檢測設備系統規劃研究. 本研究案目標擬配合本所建立完整消防檢測儀器系統並協同規劃未來 『公告實施認可之消防安全設備品目』指定專責機構應建置之標準檢測 流程，俾利提供未來國內消防檢測實驗室與國際接軌並提高國內消防檢 測能力之可見度。 二、研究方法及過程 本研究計畫研究方法及步驟，初步包含（1）蒐集國內外消防安全檢測設 備之規範與標準（2）進行市售撒水頭及元件性能測試（3）依據實測結果 建立最適化實驗流程，並根據所蒐集之資料進一步研擬及規劃未來進行 「消防安全設備品目檢測設備」設備招標時之規範檢測設備系統性能式規 格。 1. 蒐集國內外消防安全檢測設備之規範與標準：目前國內有關消防安全 設備之相關標準有內政部消防署檢測基準及 CNS 等相關標準，國外方 面亦有 NFPA、FM 及 UL 等檢驗基準，本研究擬針對相關檢測基準蒐 集比較，以提供後續本所已採購設備擬擴充時之參考。 2. 進行市售撒水頭及元件性能測試：目前市售自動撒水設備撒水頭，依 其噴出的水首先撞擊到迴水板後，才向四面八方噴撒出去。撒水頭依 感熱元件的有無可分為密閉式與開放式兩種。另依設置方向之不同又 可分為向下型、向上型、上下兩用型及側壁型等四種，本計畫將分別 針對密閉式撒水頭利用本所已建置之八項依據內政部消防署九十年三 月三十日台（90）內消字第 9086333 號函公告實施「密閉式撒水頭認 可基準」規定已採購的「八項密閉式撒水頭試驗裝置」進行實測。 3. 依據實測結果建立最適化實驗流程：針對各項測試所需之前置處理、 測試及測試後處理所需時程，規劃建立高效率之最佳化測試期程並建 立標準化檢測程序（SOP） ，配合本所未來營運時期的大量檢測作業需 求，建議可依送件量數、廠家數，分別建立以下流程，希望能夠讓檢 測設備的使用率達到最佳化，以提升效益。a.單品檢驗流程 b.單家批 次檢驗流程 c.多家檢驗之最佳化流程。 4. 研擬及規劃未來進行「消防安全設備品目檢測設備」設備招標時之規 範檢測設備系統性能式規格：根據已蒐集之國內現行消防檢測標準與 國外消防檢測標準如 FM、UL 等檢測認可項目之做彙整及比較，檢測 項目認可之基準及規範之彙整，儘速建立檢測基準及參考規範，並根 據建構消防檢測實驗室需求研擬相關招標規格。. VIII.
(12) 摘要. 三、重要發現 （1） 各國之撒水頭檢測規格標準因國情不同而具排他性，亦即合乎日 本或本國基準不見得通得過 UL 及 FM 檢驗規範，如日本及本國不做 滅火試驗、風洞試驗，而通過 UL 及 FM 標準之試驗亦不見得通過本 國及日本之試驗，因為各國對於撒水分佈試驗測試裝置、壓力及燃 燒試驗等要求均不同，目前本國基準與日本規定較為相近。 （2） 本計畫撒水頭測試過程間，玻璃球內之氣泡消失之判讀觀察不 易，如何有效判讀有賴經驗之累積及傳承。 （3） 撒水頭樣本的蒐集仍應加強，且為建立完整資料庫宜注意廠商所 提供的型錄與撒水頭標示是否吻合，初期建立標準操作流程應可就 樣品的特性多作瞭解，可先參酌內政部消防署之型式認可及個別認 可之表格修訂，基準中關於個別認可部分因採抽樣試驗，本所宜加 強統計方面專長。 （4） 現行密閉式撒水頭認可基準對於標準型撒水頭撒水分佈試驗分為 採用同心圓米字型集水器及使用 10 只水盤（使用 1 個撒水頭）及 16 只水盤撒水分布試驗（使用 4 個撒水頭），檢測撒水集中及水量分 布狀況，對於同一種的撒水頭是否會造成不同的試驗結果，此點宜 注意。 （5） 國外撒水頭形式改良品甚多如：隱藏式撒水頭、一般撒水頭、表 面經過處理過撒水頭及大口徑撒水頭等，各國發展及研究的檢測過 程皆不同且差異頗大，積極建立國內現行消防檢測實驗室並有效整 合與國外實驗室合作應是未來努力的方向及目標。 （6） 撒水頭部分消防主管機關應針對市售撒水頭取不同 K 值及型式作 測試並建立密閉式撒水頭性能資料庫，因為如果撒水頭的 K 值不符 合標準規定，換算成流量的結果則不是不足以滅火就是水量太大造 成水損及增加設備的設置成本，而其他消防安全設備亦可逐步推動 建立性能資料庫以提昇國內消防製作研發技術。 四、主要建議事項 本研究根據各資料蒐集及初步實驗結論與專家學者審查後提出以下幾點 建議，分別從立即可行的建議及中長期建議加以列舉。. IX.
(13) 消防安全設備品目檢測設備系統規劃研究. 立即可行的建議 建議一：推動現行消防檢測設備的儀器校正應要求能夠追溯國家認證實驗 室體系，然後定期進行實驗室比對（能力試驗） ，採行相同或類似 的樣品進行實驗室比對，再評估實驗室的人員及設備之能力，不 符合者要求設備或人員操作進行改善。因應國際符合性評鑑制度 發展，且內政部建築防火實驗室應可朝建構一個符合國際標準的 消防安全設備檢驗機構認證，以提升檢驗機構的水準與品質，進 而符合現行國家社會需要。 主辦機關：內政部消防署、經濟部標準檢驗局 協辦機關：內政部建築研究所 建議二：整合國內消防檢測實驗室建立密閉式撒水頭滅火實驗裝置，初步 可先行參考UL或FM標準設置 Wood Crib Fire Test，可予以檢測真 正火場情境的滅火效能。 主辦機關：內政部消防署、經濟部標準檢驗局 協辦機關：內政部建築研究所 建議三：建立檢測撒水頭性能資料庫並推動不同實驗室針對市售撒水頭重 複測試，可以提供未來執行檢測作業之運作考量及之參考 主辦機關：內政部消防署、經濟部標準檢驗局 協辦機關：內政部建築研究所 中長期建議 建議一：建立撒水頭安裝規範以搭配撒水頭檢測基準，現行火災保險消防 設備減費項目中之「自動灑水設備」之減費不以設備/產品規格為 認定標準，而係以撒水之有效防護面積達到建築物總面積的百分 比而給予不同比率的減費比率。設備之規格固然重要，但雖通過 檢測標準，倘安裝施工不良，亦無法發揮功能，因此建議在安裝 規範亦納入後續研究計畫。 主辦機關：內政部消防署、經濟部標準檢驗局 協辦機關：內政部建築研究所. X.
(14) 摘要. ABSTRACT Key Words: The cost of uncontrolled fires in buildings in term of both human lives and damage to property is a high one. In recent years, the rapid growth of urban population and the rapid development of metropolitan areas have caused the residential buildings to become more clustered and more multi-purposed as well as the equipment to become complicated. For disaster response, the primary objective is fighting fires. With the growing frequency of natural and man-made disasters in Taiwan, disaster response work has grown more complex and critical. According to the data collected from real fire incidents by National Fire Administration (NFA), on average 13,534 fire fatalities occurred per year in Taiwan area during the 10-year period between 1993 and 2002. The total of deaths and the number of injured people are approximately 273 and 705, respectively. In order to reduce such losses, it is important to ensure the normal operations for the fire fighting equipments (sprinkler systems) and rescue apparatus. The main content of this project is on the fire protection performance evaluation of the fire safety equipment system approved by National Fire Administration. Location, construction and equipment of the place used for fire firefighting experiments will be planned in this project. The establishment and instrumentation of the filed tests at the ABRI Fire laboratory in Tainan and the corresponding education and training are also followed. In this project, the following works will be performed: 1.. Collect the hazardous characteristics of the applied area, the corresponding establishment of fire scenario, the fire safety standards (such as NFA, CNS, NFPA, etc), system evaluation methods (UL, NFA, FM, etc), and the important parameters.. 2.. Provide the performance requirements to guide the corresponding design for fire protection system according to the NFA’s approved standards.. 3.. Establish the standard operation procedures for the existed fire performance testing machines.. 4.. Build the basic performance database of the sprinklers and fire protection equipments in the market based on the experiments conducted at the ABRI Fire laboratory in Tainan.. XI.
(15) 第一章 緒論. 第一章 緒論 第一節背景緣起 台灣地區近年來經濟成長快速，民眾生活水準提高，但火災的發生次 數、傷亡人數以及火災損失並未因此而降低，根據內政部消防署民國九十 二年的統計資料[7]顯示，最近十年（82 年至 91 年）台灣地區發生火災次 數每年平均約 13,534 次，人員傷亡每年平均約 978 人（傷約 705 人，死 約 273 人） ，財物損失每年平均約 40 億元，平均佔了國內生產毛額的比例 為 0.04%之高。由前述高火災發生次數及高死傷人數來看，國內都會區的 迅速發展、建築物利用的複雜性有增無減，均使得火災的危害始終未減， 此外，台灣積體電路產業，過去兩年因火災而損失的金額高達約 200 億台 幣，面對如此高額的損失，對半導體業者與產險業者而言，都是慘痛的經 驗。現有高科技產業都是應用有限的土地設置精密而昂貴的設備，處處可 見可燃性（Combustible） 、易燃性（Flammable）之氣體與液體，因此，單 位面積的火載量（Fire Load）與投資成本皆高於一般產業，一旦發生意外， 損失勢將更創新高。爰此不禁要仔細思考一個問題，面對特殊危害作業場 所或高風險作業場所，若以現有規格式法規之設計方法與其所規範之裝 備，是否能夠在火災成長初期（Growth Phase）有效的來控制或抑制火災 的成長呢？根據日本損害保險協會安全技術委員會整理的有關自動撒水 設備滅火效果的調查顯示：火災時自動撒水設備所產生的滅火效果在日本 高達 94.89％、澳大利亞 100 年間的統計為 99.46％、德國為 98.1％，都 呈現了很高的效率，緣此為確保國內撒水設備於火災時發揮滅火效果保障 生密財產安全以達先進國家標準實須產官學研界共同努力。 由於產業的變遷速度遠超過法規訂定與修訂的腳步，近年來，歐美、日 本等先進國家對於建築物防火安全的要求，均已朝向性能式設計與評估 (Performance Based Design, PBD)的方向來發展。此種新的方法，可彌補現 有法規的限制及提高災損防止 (Loss Prevention)，歐美、日本等先進國家 對於特殊建築物、公共設施或高風險作業場所之安全設計，近年來均已突 破法規的範疇，其主因是目前各國所訂定之標準與法規，並不能完全涵蓋 1.
(16) 消防安全設備品目檢測設備系統規劃研究. 所有行業或作業場所(尤其是特殊作業場所或高風險作業場所)，我國亦 然，因此，依據現行之規範作為設計之依據，顯然無法有效保障人員安全。 有鑑於此，各國在近十年已陸續將性能式設計的理念，以文件化方式逐漸 建立並試著和現行法規融合，以因應變化快速的社會變遷所衍生高風險成 本的災損問題。性能法規之目標在於把過去受到規格式強制規定之建築物 各部分，轉化為可選擇是否滿足建築所要求之性能，並推展多樣化的建築 技術開發。更進一步將人類社會視為普遍之構造，而以國際性的結構來訂 定其判斷標準，有利於因應國際化（製造、技術、人之移動），此為性能 法規之目的。 目前國內的建築防火設計及消防法性能式，因礙於法規上的限制，而無 法對建築物整體防火安全系統作全面性的評估，也因此造成了對新材料、 新工法使用上的限制，對於日新月異的材料技術，無形中也產生了抑制作 用。我國自從加入 WTO 之後，國外產品要求進入國內市場的壓力日漸增 加，因此為提昇我國的產業競爭力，除了鼓勵業界求新求變外，積極推展 建築物防火性能法規與設計方法，以達到經濟效益與安全兼顧及促進產業 發展與建築設計之多樣化的目標，實在是民間與政府刻不容緩的責任。. 第二節 消防安全設備檢測現況 依據消防法第十二條規定： 「經中央主管機關公告應實施檢驗之消防機 具、器材與設備，非經檢驗領有合格標示者，不得銷售、陳列及設置使 用。」前項檢驗，除經濟部公告為應施檢驗品目者外，由中央主管機關 辦理或委託設有檢驗設備之機關（構） 、學校。上述法規要旨在於消防用 器材設備，其產品的製造、生產過程，以檢驗制度規範產品製造、生產 前後，符合主管機關所訂定之標準，其後市面上販售產品價位、品質， 始能維持在一定水準以上。現行消防器材品質之確保，則以審查認可之 方式作業。此作業方式之消防設備器材已公告 23 項，如何訂定各單項器 材、設備之認可基準，以落實產品在出廠前可具備一定的品質，因此， 建構一套完備的消防安全設備器材的檢驗認可制度，以確保整個設備品 質流程，改善市面上消防安全設備產品良莠不齊之情況，已是當務之急， 基此，內政部消防署業已委託學術或相關專業機構，如「財團法人消防 2.
(17) 第一章 緒論. 安全設備中心基金會」進行「消防用器材設備認可基準之研究」 ，選擇數 項消防用器材設備，研訂各單項認可基準，內容包含設備適用之範圍、 構造、材質、性能、試驗項目、合格判定基準等，並透過消防界之專家、 學者以及產業界人士共同研討，整理分析國內外相關檢驗（認可）基準， 研議乙套適合我國目前國內產業的試驗認可基準，並公布多項消防安全 設備認可，進而提昇我國消防安全設備之水準。 市售商品種類五花八門，品質良莠不齊，消費大眾在選購時常常無 所適從，依據商品檢驗法規定，凡經公告為應施檢驗商品品目，均應通 過檢驗並貼有合格標識，才能在國內市場上陳列、銷售，以保障消費大 眾之消費安全，至於所謂應施檢驗商品品目，係政府為促使商品符合安 全、衛生、環保及其他技術法規或標準，對於涉及人體健康、安全及環 境保護之產品，納入強制性檢驗，以保護消費者權益及促進經濟的正常 發展。國內部分消防安全設備性能業已依目前內政部消防署及標檢局標 準進行檢測，惟未檢測部分倘僅由審核認可恐造成易造成部分劣質品充 斥市場現象，且國內現行認可基準與歐美日等國家之消防安全設檢測仍 有差異，故針對部分要項進行探討並與國內內政部消防署之檢測基準做 比較，實有其必要性。消防安全設備之有無及性能優劣與否實為一體之 兩面，徒有消防安全設備之設置，不能保證建築物之防火安全，設備性 能和品質才是控制與撲滅火災之關鍵因素。但是現今消防安全設備之檢 測工作遭遇下列問題： (一)消防安全設備認可案之測試模式現係委由消防設備生產廠商代為測 試，惟仍應有專責消防安全設備品目指定實驗室協同消防署及標檢 局辦理型式認可、個別認可及相關檢驗 雖然「商品檢驗法」明定商檢局（現為標準檢驗局）得行委託代施檢 驗，檢驗程序如圖 1.1 所示，並訂有「經濟部商品檢驗局委託代施檢 驗辦法」，惟消防安全設備不似一般家電用品與日常生活息息相關,故 至今國內尚未有具此能力之消防代施檢驗機構出現，目前消防安全設 備之認可係由消防署委由財團法人消防安全中心基金會辦理型式及個 別認可作業，惟相關消防安全設備認可案之測試模式仍由消防設備生 產廠商代為測試，仍應有一獨立公正超然之消防代施檢驗機構提供消 防主管機關另一選擇，內政部建築研究所基於執掌應積極利用本所防 3.
(18) 消防安全設備品目檢測設備系統規劃研究. 火實驗室豐富檢測儀器資源，並配合消防主管機關不定期抽測試市售 消防安全設備保障消費主權益，除了建立本土化消防安全設備資料庫 外，另可藉由本土化資料及技術與國內廠商進行專利開發邁向國際化。 圖 1.1 標準檢驗局檢驗程序 辦理登記（商品檢驗機構）. 審查 檢驗. 核發商品檢驗登記證. 標示商品檢驗標誌及編號 出場檢驗者，需附檢驗合格登記證. 市面發售. (二)檢測產品偏重以審核認可方式使用，惟仍應積極建置消防檢測設備落 實型式認可基準試驗 目前未公告應施檢驗之國內製或國外進口消防相關設備，均有賴內政 部消防技術審議委員會進行書面審核認可，惟難以保障該等產品之性 能，上市後又無從抽查管制等弊病，加上部份業者濫用審核認可書， 萬一發生設備性能故障或異常，恐遭人非議，而目前內政部消防署已 逐步建立完整消防設備認可基準，但檢測設備及系統仍待積極建立， 為進一步提升政府審核認可公信力，落實型式認可及現行認可基準實 驗有其必要性。 目前相關消防安全設備檢測以「密閉式撒水頭」[1](附錄二)為例，內 政部部消防技術審議委員會自 90 年 4 月 1 日起停止受理「密閉式撒水 4.
(19) 第一章 緒論. 頭」產品之審核認可申請，有關「密閉式撒水頭」型式認可審查及個 別認可作業，並由內政部另行指定專業機構辦理，亦即目前（1）停止 辦理審核認可改為型式認可審查及個別認可（2）專責機構：財團法人 消防安全中心基金會。 (三)重要消防元件仍仰賴進口國內廠商只進行組裝，國內消防產業無法提 升，惟可藉由消防檢測實驗室的以提昇國內製造研發能力 目前國內消防安全設備產商如雨後春筍般林立，但對於無法送請商品 檢驗局檢驗之消防安全設備，國內從事消防工作之廠商為求方便，爭 相以取得國外產品代理權，進口相關設備申請審核認可。整個消防工 業水準便只能停留在依靠國外之階段，為積極提昇國內消防設備廠商 製造及研發能力，良好的檢測設備除了可檢測國外進口產品的特性之 外，也可提供相關製造及研發特性予以國內製造廠商以便提昇國內廠 商製造研發技術增加國家競爭力。 (四)消防類品目之國家標準項目（CNS）無法檢驗者仍佔大部分，但內政 部消防署之檢測基準已趨於完善，為落實檢測基準仍應積極設立檢測 設備及實驗室 目前經濟部公告應施檢驗之工業產品品目，共計 519 項，依產品使 用特性可歸納為下列六大類，其中消防器材類包含防火門、緊急照 明燈、滅火器、火災警報器…等商品，且目前標準檢驗局新竹分局 第一課接受受託試驗之產品名稱、項目包含火警探測器 (CNS8874)、火警中繼器(CNS8875)、火警發信機及火警警鈴、標 示燈(CNS8876)、火警受信總機(CNS8877,8873)、出口標示燈及避 難方向指示燈 (CNS10207)等項目。確保消防安全設備品質，應從 其生產過程，器材檢驗為始，至設備之設計裝置，而檢修申報為末， 每一環結都必須嚴格把關，設備才能在最危急的時候發揮應有的效 果，目前內政部消防技術審議委員會決議應經審核認可始准使用之 消防安全設備品目[7][8]，依其種類計有 23 項，其中（1）撒水頭 （密閉型、側壁型）（2）消防用一齊開放閥（3）消防用自動警報 逆止閥（流水檢知裝置） （4）緩降機（5）金屬製避難梯（6）耐熱 電線共計六項設備目前已由「財團法人消防安全中心基金會」辦理 5.
(20) 消防安全設備品目檢測設備系統規劃研究. 型式認可及個別認可作業其餘如：加壓送水裝置（消防幫浦、電動 機及其附屬裝置） 、消防用緊急發電機組、蓄電池設備、耐燃電線、 第二種消防栓、水霧噴頭、泡沫噴頭（泡水噴頭）、泡沫原液、緊 急廣播設備（擴音機及操作裝置） 、揚聲器 、瓦斯漏氣檢知器、救 助袋、洩波同軸電纜、防震軟管、簡易自動滅火裝置、滑台及因場 所用途、構造特殊，或引用與「各類場所消防安全設備設置標準」 同等以上效能之消防技術、工法及設備，適用上揭標準確有困難之 場所等 17 項設備，目前因國內尚缺乏相關檢測設備可提供辦理型 式認可及個別認可，故仍以審核認可為主，為提昇國內消防檢測能 力並與國際接軌，積極建置相關檢測實驗室為刻不容緩之要事。. 第三節 研究計畫目的 目 前 內 政 部 建 築 研 究 所 業根據內政部依據中華民國九十年三 月三十日台（90）內消字第九０八六三三三號函『密閉式撒水頭認可 基準』、中華民國九十年十一月卅日台（九十）內消字第九０六三三 二０號函『泡沫噴頭認可基準』 、中華民國九十年十二月四日台（九 十）內消字第九０六三三四五號函『緩降機認可基準』以及中華民國 九十一年六月十四日台（九十一）內授消字第０九一００八八八三三 號函『一齊開放閥』等[1][2][3][4]法規內容要求陸續辦理採購並建立 相關檢測儀器設備，惟因檢測設備眾多且需整合熱流設備、量測儀 器、實驗室認證專業等，所需注意的事項繁多。 本研究案目標擬配合本所建立完整消防檢測儀器系統並協同規 劃未來『公告實施認可之消防安全設備品目』指定專責機構應建置之 標準檢測流程，俾利提供未來國內消防檢測實驗室與國際接軌並提高 國內消防檢測能力之可見度。. 6.
(21) 第一章 緒論. 第四節 方法及步驟 本研究計畫研究方法及步驟，初步包含（1）蒐集國內外消防安全檢測 設備之規範與標準（2）進行市售撒水頭及元件性能測試（3）依據實 測結果建立最適化實驗流程，並根據所蒐集之資料進一步研擬及規劃 未來進行「消防安全設備品目檢測設備」設備招標時之規範檢測設備 系統性能式規格，計畫進行步驟如圖 1.2 所示。 1. 蒐集國內外消防安全檢測設備之規範與標準：目前國內有關消防安全 設備之相關標準有內政部消防署檢測基準及 CNS 等相關標準，國外方 面亦有 NFPA、FM 及 UL 等檢驗基準，本研究擬針對相關檢測基準蒐 集比較，以提供後續本所已採購設備擬擴充時之參考。 2. 進行市售撒水頭及元件性能測試：目前市售自動撒水設備撒水頭，依 其噴出的水首先撞擊到迴水板後，才向四面八方噴撒出去。撒水頭依 感熱元件的有無可分為密閉式與開放式兩種。另依設置方向之不同又 可分為向下型、向上型、上下兩用型及側壁型等四種，本計畫將分別 針對密閉式撒水頭利用本所已建置之八項依據內政部消防署九十年三 月三十日台（90）內消字第 9086333 號函公告實施「密閉式撒水頭認 可基準」[1]規定已採購的「八項密閉式撒水頭試驗裝置」進行實測。 3. 依據實測結果建立最適化實驗流程：針對各項測試所需之前置處理、 測試及測試後處理所需時程，規劃建立高效率之最佳化測試期程並建 立標準化檢測程序（SOP） ，配合本所未來營運時期的大量檢測作業需 求，建議可依送件量數、廠家數，分別建立以下流程，希望能夠讓檢 測設備的使用率達到最佳化，以提升效益。a.單品檢驗流程 b.單家批 次檢驗流程 c.多家檢驗之最佳化流程。 4. 研擬及規劃未來進行「消防安全設備品目檢測設備」設備招標時之規 範檢測設備系統性能式規格：根據已蒐集之國內現行消防檢測標準與 國外消防檢測標準 FM、UL 等[9][10]檢測認可項目之做彙整及比較， 檢測項目認可之基準及規範之彙整，儘速建立檢測基準及參考規範， 並根據建構消防檢測實驗室需求研擬相關招標規格。. 7.
(22) 消防安全設備品目檢測設備系統規劃研究. 圖 1.2 計畫進行步驟. 8.
(23) 第一章 緒論. 第五節 預期成果 本所對於消防安全設備品目檢測設備的建置工作辦理不遺餘力， 本計畫擬全力配合整體規劃案之拍照記錄、介面協調及監督施工進度 與品質等工作，同時擬定檢測項目的驗收程序、彙整驗收數據以及檢 測設備之型錄與規格的建檔工作，俾使本次的建置工作得以順利完 成，並規劃完成如下之項目及成果。 1、 規劃未來進行「消防安全設備品目檢測設備」設備招標時之規範檢測 設備系統性能式規格 2、 協助本所依據內政部消防署 90 年 3 月 30 日台（90）內消字第九０八 六三三三號函公告實施「密閉式撒水頭認可基準」規定已採購的「八 項密閉式撒水頭試驗裝置」進行實測及建立標準作業流程（SOP） 3、 購置市售不同性能之密閉式撒水頭進行實測並建立消防檢測資料庫。 4、 將現行國內檢測基準與本所已建置之消防檢測儀器依檢測結果做一 比較，並提供消防主管機關參考 5、 項目認可之基準及規範之彙整：蒐集國內現行消防檢測標準與國外消 防檢測標準如 FM、UL 等檢測認可項目之做彙整及比較，檢測項目 認可之基準及規範之彙整，儘速建立檢測基準及參考規範，以提交審 議通過後得以配合檢測營運之遂行。 6、 協同本所消防檢測儀器實測建立「密閉式撒水頭檢測資料庫」，並實 測及建立市售撒水頭之性能以供本所進行實尺寸火災實驗如進行水 系統滅火研究時之參考。 7、 針對各項測試所需之前置處理、測試及測試後處理所需時程，規劃建 立高效率之最佳化測試期程並建立標準化檢測程序（SOP），配合本 所未來營運時期的大量檢測作業需求，建議可依送件量數、廠家數， 分別建立以下流程，希望能夠讓檢測設備的使用率達到最佳化，以提 升效益。a.單品檢驗流程 b.單家批次檢驗流程 c.多家檢驗之最佳化流 程。. 9.
(24) 消防安全設備品目檢測設備系統規劃研究. 10.
(25) 第二章 消防安全設備品目檢測設備之設施初步規劃. 第二章 消防安全設備品目檢測設備之設施初步規劃 第一節 「消防安全設備品目檢測設備」性能式規格初步規劃 本研究計畫係根據民國 90 年 3 月 6 日台（九十）內消字第 9086333 號、民國 90 年 11 月 30 日台（九十）內消字第 9063320 號、90 年 12 月 4 日台（九十）內消字第 9063345 號、民國 91 年 6 月 14 日內授消字第 0910088833 號分項辦理「密閉式撒水頭認可基準」 、 「泡沫噴頭認可基準」 、 「緩降機認可基準」 、 「一齊開放閥認可基準」文示檢測儀器設備採購，俾 利成立【公告實施認可之消防安全設備品目】指定專業機構，且將本檢測 設備工程之設計整合以及製作、安裝工作及其協調任務及相關實施之規劃 及整體品質管理之作業列入規格範疇，本計畫所規劃之相關儀器設備應能 符合以下四項基準及執行【公告實施認可之消防安全設備品目】檢測。 （一）. 依 90 年 3 月 6 日台（九十）內消字第 9086333 號「密閉式撒水 頭」為應施認可品目。 （1）有關本項產品技術規範、試驗方法及判定基準等相關規定， 由本部另頒「密閉式撒水頭認可基準」，據以施行。 （2）本項產品已領有本部核發之「消防安全設備審核認可書」 者，其有效期限以至該認可書所登載之效期為止。 （3）本部消防技術審議委員會自 90 年 4 月 1 日起停止受理本項 產品之審核認可申請，有關「密閉式撒水頭」型式認可審查 及個別認可作業，本部另行指定專業機構辦理。. （二）. 依民國 90 年 11 月 30 日台（九十）內消字第 9063320 號， 「泡沫 噴頭」為應施認可品目，並自 91 年 4 月 1 日起實施。 （1）有關本項產品技術規範、試驗方法及判定基準等相關規定， 由本部另頒「泡沫噴頭認可基準」，據以施行。 （2）本項產品已領有本部核發之「消防安全設備審核認可書」 者，其有效期限以至該認可書所登載之效期為止。 （3）本部消防技術審議委員會自 91 年 4 月 1 日起停止受理本項 產品之審核認可申請，有關「泡沫噴頭」型式認可審查及個 別認可作業，本部另行指定專業機構辦理，並自 90 年 12 月 11.
(26) 消防安全設備品目檢測設備系統規劃研究. 1 日起受理認可。 （三）. 依民國 91 年 6 月 14 日內授消字第 0910088833 號「一齊開放閥」 為應實施認可品目，並自 91 年 12 月 1 日起實施。依據： 「消防 機具器材及設備認可作業要點」第二點規定辦理。公告事項： （1）有關本項產品技術規範、試驗方法及判定基準等相關規定， 依本部函頒之「一齊開放閥認可基準」辦理。 （2）本項產品已領有本部核發之「消防安全設備審核認可書」 者，其有效期限以至該認可書所登載之效期為止。 （3）本部消防技術審議委員會自 91 年 12 月 1 日起停止受理本 項產品之審核認可申請。有關「一齊開放閥」型式認可審 查及個別認可作業，本部另行指定專業機構辦理，並自 91 年 7 月 1 日起受理認可。. （四） 依民國 90 年 12 月 4 日台（九十）內消字第 9063345 號． 「緩降 機」為應實施認可品目，並自 91 年 4 月 1 日起實施。 依據： 「消 防機具器材及設備認可作業要點」第二點規定辦理。公告事項： （1）有關本項產品技術規範、試驗方法及判定基準等相關規定， 依本部函頒之「緩降機認可基準」辦理。 （2）本項產品已領有本部核發之「消防安全設備審核認可書」 者，其有效期限以至該認可書所登載之效期為止。 （3）本部消防技術審議委員會自 91 年 4 月 4 日起停止受理本項 產品之審核認可申請。有關「緩降機」型式認可審查及個別 認可作業，本部另行指定專業機構辦理，並自 90 年 12 月 1 日起受理認可。. . 12.
(27) 第二章 消防安全設備品目檢測設備之設施初步規劃. 第二節 消防檢測設備功能及空間初步規劃 1.檢測設備設置要點 本計畫將分別就設置基準中對於檢測『密閉式撒水頭』、『泡沫噴 頭』、『緩降機』以及『一齊開放閥』等所需的設備功能進行初步 彙整，如表 2.1-2.5 所示。特別說明的是加註＊號的要點需要再次 加強確認工作。 2.設施與空間規劃 未來將就各項設施之相互關連性進行辨識，如圖 2.1 所示，以確認 動線規劃與空間安排。 3.建置工作之協助 提供建研所於招標過程之諮詢與建議，並協助建置過程中所遭遇 到介面協調工作。. 13.

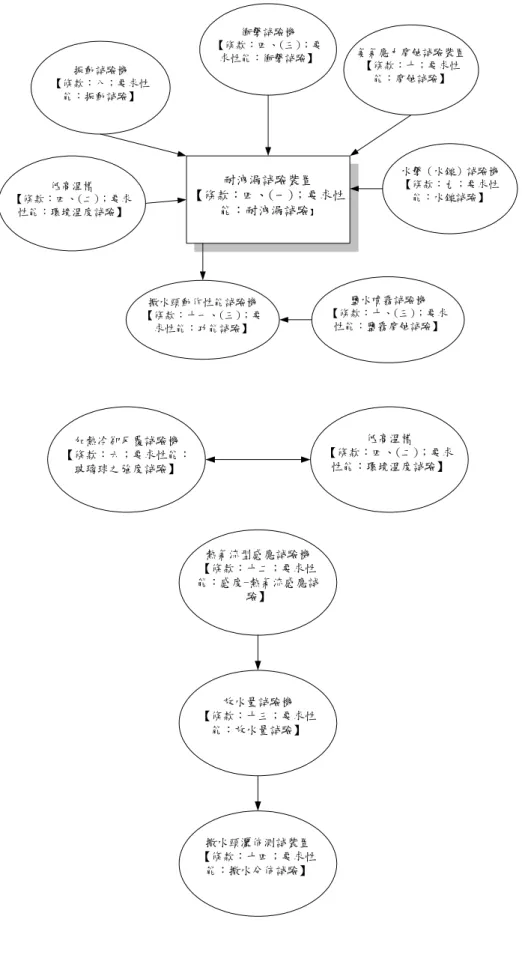

(28) 消防安全設備品目檢測設備系統規劃研究. 圖 2.1 消防設施規劃關聯圖. 衝擊試驗機 【條款：四、(三)；要 求性能：衝擊試驗】. 氨氣應力腐蝕試驗裝置 【條款：十；要求性 能：腐蝕試驗】. 振動試驗機 【條款：八；要求性 能：振動試驗】. 耐洩漏試驗裝置 【條款：四、(一)；要求性 能：耐洩漏試驗】. 低高溫槽 【條款：四、(二)；要求 性能：環境溫度試驗】. 撒水頭動作性能試驗機 【條款：十一、(三)；要 求性能：功能試驗】. 鹽水噴霧試驗機 【條款：十、(三)；要求 性能：鹽霧腐蝕試驗】. 低高溫槽 【條款：四、(二)；要求 性能：環境溫度試驗】. 加熱冷卻反覆試驗機 【條款：六；要求性能： 玻璃球之強度試驗】. 熱氣流型感應試驗機 【條款：十二；要求性 能：感度-熱氣流感應試 驗】. 放水量試驗機 【條款：十三；要求性 能：放水量試驗】. 撒水頭灑佈測試裝置 【條款：十四；要求性 能：撒水分佈試驗】. 14. 水擊（水鎚）試驗機 【條款：九；要求性 能：水鎚試驗】.

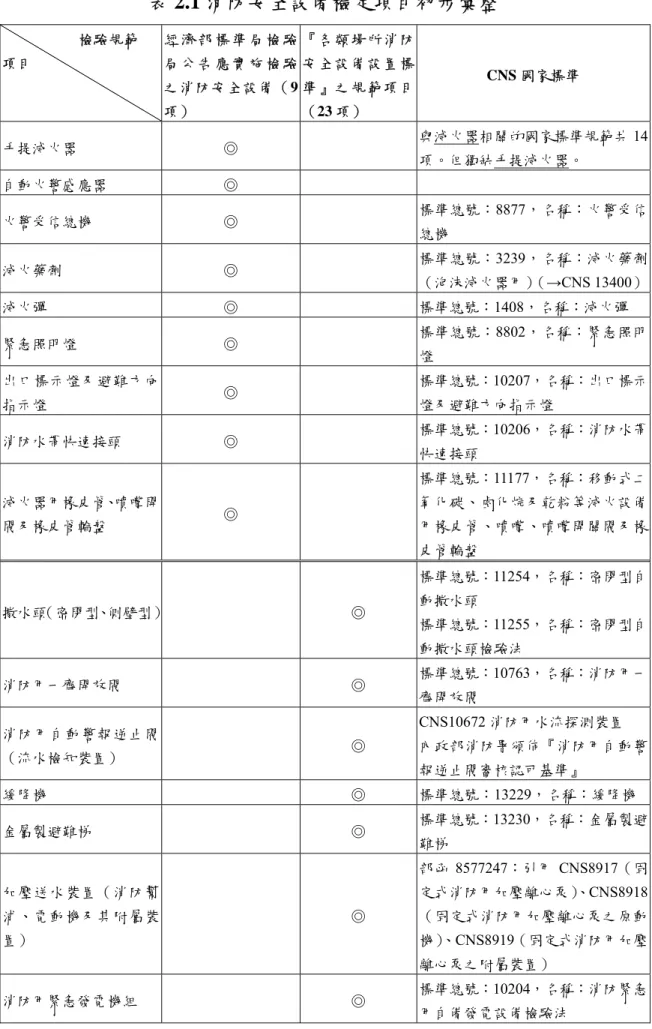

(29) 第二章 消防安全設備品目檢測設備之設施初步規劃. 表 2.1 消防安全設備檢定項目初步彙整 檢驗規範 項目. 經 濟 部 標 準 局 檢 驗 『各類場所消防 局 公 告 應 實 施 檢 驗 安全設備設置標. CNS 國家標準. 之消防安全設備（9 準』之規範項目 項）. （23 項）. 手提滅火器. ◎. 自動火警感應器. ◎. 火警受信總機. ◎. 滅火藥劑. ◎. 滅火彈. ◎. 緊急照明燈. ◎. 出口標示燈及避難方向 指示燈 消防水帶快速接頭. 與滅火器相關的國家標準規範共 14 項。但獨缺手提滅火器。 標準總號：8877，名稱：火警受信 總機 標準總號：3239，名稱：滅火藥劑 （泡沫滅火器用）（→CNS 13400） 標準總號：1408，名稱：滅火彈 標準總號：8802，名稱：緊急照明 燈 標準總號：10207，名稱：出口標示. ◎. 燈及避難方向指示燈 標準總號：10206，名稱：消防水帶. ◎. 快速接頭 標準總號：11177，名稱：移動式二. 滅火器用橡皮管、噴嘴開 閥及橡皮管輪盤. 氧化碳、鹵化烷及乾粉等滅火設備. ◎. 用橡皮管、噴嘴、噴嘴開關閥及橡 皮管輪盤 標準總號：11254，名稱：密閉型自. 撒水頭（密閉型、側壁型）. ◎. 動撒水頭 標準總號：11255，名稱：密閉型自 動撒水頭檢驗法. 消防用一齊開放閥 消防用自動警報逆止閥 （流水檢知裝置）. ◎. 標準總號：10763，名稱：消防用一 齊開放閥 CNS10672 消防用水流探測裝置. ◎. 內政部消防署頒佈『消防用自動警 報逆止閥審核認可基準』. 緩降機. ◎. 金屬製避難梯. ◎. 標準總號：13229，名稱：緩降機 標準總號：13230，名稱：金屬製避 難梯 部函 8577247：引用 CNS8917（固. 加壓送水裝置（消防幫 浦、電動機及其附屬裝. 定式消防用加壓離心泵） 、CNS8918 ◎. 置）. （固定式消防用加壓離心泵之原動 機） 、CNS8919（固定式消防用加壓 離心泵之附屬裝置）. 消防用緊急發電機組. ◎. 標準總號：10204，名稱：消防緊急 用自備發電設備檢驗法 15.
(30) 消防安全設備品目檢測設備系統規劃研究 標準總號：10205，名稱：消防緊急 用蓄電池設備 標準總號：10205，名稱：蓄電池設. 蓄電池設備. ◎. 耐燃電線. ◎. 標準總號：11174，名稱：耐燃電線. 耐熱電線. ◎. 標準總號：11175，名稱：耐熱電線. 第二種消防栓. ◎. 水霧噴頭. ◎. 泡沫噴頭. ◎. 泡沫原液. ◎. 緊急廣播設備（擴音機及 操作裝置）. ◎. 揚聲器. ◎. 瓦斯漏氣檢知器. ◎. 救助袋. ◎. 洩波同軸電纜. ◎. 防震軟管. ◎. 海龍替代品自動滅火設 備. 備. 與消防栓相關的國家標準規範共 3 項。但獨缺第二種消防栓。. 標準總號：10522，名稱：消防用緊 急廣播設備 與揚聲器相關的國家標準規範共 13 項。但獨缺揚聲器。. ◎. 簡易自動滅火器. ◎. 滑台. ◎. 與滅火器相關的國家標準規範共 14 項。但獨缺簡易自動滅火器。. 表 2.2 密閉式撒水頭檢測設備設置要點 （依據「密閉式撒水頭認可基準」 ） 條款. 要求性能. 檢測要點. 檢測設備名稱. 2. 四、(一). 四、(二). 四、(三). 四、(四). 16. 耐洩漏試驗. 1.施 予 25 kgf⁄cm 之 靜 水 壓 力，保 持 耐洩漏試驗裝置 5 分鐘不得有漏水現象。. 由兩者中擇其較低溫度作為試驗溫 環 境 溫 度 試 驗 度，將 撒 水 頭 投 入 在 試 驗 溫 度 ±2℃ 以 內 之 恆 溫 槽 內 30 天 。 衝擊試驗. 任意方向施予撒水頭最大加速度 100 g ( g 為 重 力 加 速 度 )之 衝 擊 5 次。. 低高溫槽. 衝擊試驗機. 1.用 最 小 刻 度 0.01 mm 之 針 盤 指 示 量 規，裝 置 在 框 架 之 前 端 或 迴 水 板 上 ， 以測量感熱元件動作時框架之變形 裝配載重試驗 支持荷重試驗機 量。 2.以 火 焰、熱 風 或 其 它 適 當 方 法 使 感 熱 元 件 動 作 後 2 分 鐘，俟 針 盤 指 針 穩.
(31) 第二章 消防安全設備品目檢測設備之設施初步規劃 定後，讀取針盤指示之變形量至 0.001 mm。 3. 將 框 架 緩 慢 增 加 負 載 至 其 變 形 量 (∆X)恢 復 為 零 。 1.以 撒 水 頭 軸 心 方 向，自 外 部 施 予 設 計 載 重 拉 力，讀 取 針 盤 指 示 之 框 架 變 形 量 至 0.001 mm。 框架永久變形量試 2.依 前 述 ”1”， 對 框 架 施 以 2 倍 設 計 支持荷重試驗機 四、(五) 驗 載 重 拉 力，然 後 立 即 除 去 載 重 至 零 ， 並測量此時框架之殘留延伸量至 0.001 mm。. 五. 依正常裝配狀態安裝在試驗夾具 中，然 後 放 入 規 定 溫 度 之 試 驗 箱 中 ， 施 予 規 定 載 重 連 續 10 天 。 1.規 定 溫 度 為 20℃。但 撒 水 頭 標 示 溫 度 在 75℃ 以 上 者 ， 採 用 該 撒 水 頭 之 撒水頭易熔元件耐 易熔元件之強度試 最 高 周 圍 溫 度 減 去 20℃ 之 溫 度 。 且 壓耐久試驗機 驗 試 驗 箱 之 溫 度 應 在 規 定 溫 度 ± 2℃ 以 內。 2.由 框 架 設 計 載 重 F(kg)與 槓 桿 比 所 求 出 對 易 熔 元 件 之 載 重 ， 乘 以 13 倍 為其規定載重。. 六、(一). 玻璃球之加熱 冷卻試驗. 由低於標示溫度 20℃之溫度開始，以不超 過 0.5℃⁄min 之加熱速度昇溫直至玻璃球內 之氣泡消失，或達標示溫度之 93 %為止。 立即將撒水頭從液浴中取出置於大氣中自 然冷卻，直至玻璃球內之氣泡重新出現。 冷卻時應保持玻璃球之密封尖朝下。如此 重覆試驗 6 次後。. 加熱冷卻反覆 試驗機. 玻璃球之冷熱 衝擊試驗. 由 低 於 標 示 溫 度 20℃ 之 溫 度 開 始 以 不 超 過 0.5℃ ⁄min 之 加 熱 速 度 昇 溫 直 至 低 於 標 示 溫 度 10℃ 之 溫 度，保 持 5 min 後 ， 將 撒 水 頭 取 出 ， 使 玻 璃 球 之 密 封 尖 朝 下 ， 立 即 浸 入 10℃ 之 水 中. 加熱冷卻反覆 試驗機. 玻璃球之加載 試驗. 以撒水頭軸心方向對其施加 4 倍之設計載 重， 1.加載速度應為 1000 ± 100 kgf⁄min。 支持荷重試驗機 2.本試驗後，應依”(一)”進行玻璃球之加熱 冷卻試驗 3 次，且在每次加熱後，將玻璃 球置於大氣中約 15 min。. 六、(二). 六、(三). 七. 以軸心方向，由外部施予撒水頭之釋放機 釋放機構之強度試 構設計載重之 2 倍載重，如感熱元件為玻 支持荷重試驗機 驗 璃球，應依”六、(一)”進行玻璃球之加熱冷 卻試驗 3 次，且在每次加熱後，將玻璃球 17.
(32) 消防安全設備品目檢測設備系統規劃研究 置於大氣中約 15 min。 八. 九. 十、(一). 十、(二). 十、(三). 十一、(一). 振動試驗. 施予全振幅 5 mm，振動頻率每分鐘 1500 次之振動 3 小時，本試驗後，應依”四、(一)” 進行耐洩漏試驗。. 振動試驗機. 水鎚試驗. 以 3.5kgf⁄cm2 到 35 kgf⁄cm2 之交變水壓，每 秒交變 1 次，對撒水頭進行連續 4000 次之 水鎚試驗。本試驗後，應依”四、(一)”進行 耐洩漏試驗。. 水擊（水鎚） 試驗機. 應力腐蝕試驗. 撒 水 頭 得 依 下 列 ”硝 酸 亞 汞 應 力 腐 蝕 試 驗 或 氨 水 應 力 腐 蝕 試 驗 ”兩 種 方 式 進行應力腐蝕試驗。. 氨氣應力腐蝕 試驗裝置. 二氧化硫腐蝕 試驗. 箱 底 盛 入 濃 度 為 40 g⁄l之 硫 代 硫 酸 鈉 (Na 2 S 2 O 3 )水 溶 液 500 ml。 另 準 備 溶 有 硫 酸 156 ml 之 水 溶 液 1000 ml，每 隔 12 小 時 將 此 水 溶 液 10 ml 加 入 試 驗 箱 中 ， 使 其 產 生 亞 硫 酸 氣 (H 2 SO 3 ) 。 將 撒 水 頭 懸 掛 於 試 驗 箱 之 中間部位。歷時 4 天。. 氨氣應力腐蝕 試驗裝置. 鹽霧腐蝕試驗. 1.用重量百分比濃度 20 %之鹽水溶液噴射 而形成鹽霧。用重量百分比濃度 20 %之鹽 水溶液噴射而形成鹽霧。鹽水溶液之密度 鹽水噴霧試驗機 為 1.126 至 1.157 g⁄cm3，pH 值為 6.5 至 7.2。 2.用支撐架懸掛在試驗箱之中間部位。試驗 箱之溫度應為 35 ± 2℃。. 動作溫度試驗. 由低於標示溫度 10℃之溫度開始以不超過 0.5℃⁄min 之加熱速度昇溫直至撒水頭動作 為止，實測其動作溫度。此動作溫度實測 值就易熔元件型應在其標示溫度之 97%至 103%之間；就玻璃球型應在其標示溫度之 95%至 115%之間。. 加熱冷卻反覆 試驗機. 由低於標示溫度 20℃之溫度開始以不超過 0.5℃⁄min 之加熱速度昇溫至玻璃球內氣泡 玻璃球氣泡消失溫 加熱冷卻反覆試驗 十一、(二） 消失之溫度或達標示溫度之 93 %，反覆試 度試驗 機 驗 6 次，求其氣泡消失溫度實測平均值 β0(℃)。 十一、(三）. 十二. 18. 功能試驗. 在 0.5、3.5、10 kgf⁄cm2 之水壓下，分別進 撒水頭動作性能試 行功能試驗。在 5 秒內達到規定壓力；撒 驗機 水時間應不少於 90 秒。. 1.以聚四氟乙烯膠帶密封於試驗配管上，再 施以 1.0 kgf⁄cm2 之空氣壓力。 感度-熱氣流感應 2.熱氣流型感應試 2.黃銅製裝置座之溫度，在試驗中應保持在 試驗 驗機 20±1℃。 3.氣流溫度應在規定值±2℃以內。.
(33) 第二章 消防安全設備品目檢測設備之設施初步規劃 4.氣流速度應在規定值±0.1 m⁄s 以內。 5.應先置入 20±2℃之恒溫槽內 30 min 以 上，再迅速定位進行試驗。 放水量試驗. 在放水壓力 1 kgf⁄cm2 之狀態下測定撒水頭 之放水量，並依指定公式算出流量特性係 數(K 值) 。. 放水量試驗機. 標準型撒水頭. 得依下列”圖 2.2 所示之撒水分布試驗裝置 或分別做十只水盤及十六只水盤撒水分布 試驗”進行撒水分布試驗。. 撒水頭灑佈 量測試裝置. 使用如圖 2.2 所示之撒水分布試驗裝置，測 小區劃型撒水頭之 十四、(二） 量各水盤之採水量。或使用圖 2.3 壁面撒水 撒水分布試驗 分布試驗裝置測量。. 撒水頭灑佈 量測試裝置. 側壁型撒水頭之撒 使用圖 2.4 所示撒水分布試驗裝置，測量各 十四、(三） 水分布試驗 水盤之採水量。. 撒水頭灑佈 量測試裝置. 十三. 十四、(一). 圖 2.2 標準形撒水頭及小區劃型撒水頭之撒水分布試驗裝置 (單位 cm). 19.
(34) 消防安全設備品目檢測設備系統規劃研究. 圖 2.3 小區劃型撒水頭壁面撒水分布試驗裝置 (單位：公分). 圖 2.4 側壁型撒水頭壁面撒水分布試驗裝置 (單位：公分). 20.
(35) 第二章 消防安全設備品目檢測設備之設施初步規劃. 表 2.3 泡沫噴頭檢測設備設置要點 （依據「泡沫噴頭認可基準」） 條款. 要求性能. 三. 強度試驗. 將噴頭施以使用壓力上限值之 1.5 倍水壓放射 2 泡沫噴頭試驗機 分鐘，. 放射量試驗. 以清水在使用壓力之上限值及下限值，各放射 約 1 分鐘或測定 50 l (或 100 l )通過點之時間， 泡沫噴頭試驗機 以換算每分鐘之放射量。. 四. 檢測要點. 檢測設備名稱. 依所採泡沫藥劑種類及混合濃度之上、下限 值，在泡沫噴頭裝置高度之上、下限位置，以 泡沫分布試驗 泡沫噴頭試驗機 使用壓力之上限值及下限值，分別使泡沫噴頭 放射 1 分鐘之泡沫水溶液重量。. 五. 六. 與泡沫分布試驗同時進行，其單位面積之泡水 溶液放射密度應符合（表 2.3.1）之規定。. 放射密度. 泡沫噴頭試驗機. 七. 配置四個噴頭，在所使用藥劑之濃度上限值及 發泡倍率試驗 下限值，以使用壓力之上限值及下限值進行放 泡沫噴頭試驗機 射，測量其發泡倍率。. 八. 25％還原時間試 與發泡倍率試驗同時進行。發泡後，其 25％還 泡沫噴頭試驗機 驗 原時間應在（表 2.3.2）所列之規定值以上。. 九. 配置四個泡沫噴頭，並依圖 2.5 所示，下方置一 鐵製燃燒盤，燃燒盤內注入水 60l、汽車用無鉛 汽油 60l。於點火 1 分鐘後，以泡沫噴頭使用壓 泡沫噴頭試驗機 力下限值放射 1 分鐘。須能於 1 分鐘內有效滅 火，且放射停止後，1 分鐘內不得復燃。. 滅火試驗. 表 2.3.1 泡沫噴頭認可基準單位面積之泡水溶液放射密度表（單位： l / min⋅ m 2 ）. 泡. 沫. 藥. 劑. 種. 類 單位面積之泡水溶液放射密度. 蛋 白 泡 沫 滅 火 藥 劑. 6.5. 合成界面活性劑泡沫滅火藥劑. 8.0. 水 成 膜 泡 沫 滅 火 藥 劑. 3.7. 表 2.3.2 泡沫噴頭認可基準 25%還原時間表 泡. 沫. 藥. 劑. 類2. 種. 5. ％. （單位：sec） 還. 劑. 60. 合成界面活性劑泡沫滅火藥劑. 30. 水. 60. 蛋. 白. 成. 泡. 膜. 沫. 泡. 滅. 沫. 滅. 火. 火. 藥. 藥. 劑. 原. 時. 間. 21.
(36) 消防安全設備品目檢測設備系統規劃研究. 圖 2.5 滅火試驗裝置（單位：cm）. 表 2.4 一齊開放閥檢測設備設置要點（依據「一齊開放閥認可基準」） 條款. 檢測要點 檢測設備名稱 以側蓋或水壓試驗用壓板封閉閥體 一齊開放閥試驗設 閥體及主要構件之耐 兩 端，在 閥 的 一 次 側 與 二 次 側 部 分 五、(一) 備 壓試驗 依（ 表 2 . 4 . 1 ）壓 力 值 試 驗 2 分 鐘。 施以（ 表 2 . 4 . 1 ） 所列壓力值試 驗 2 分鐘後，不得有漏水、變形、損傷是 一齊開放閥試驗設 五、(二) 控制部耐壓試驗 破 壞 之 情 形 產 生 。 如對一次側以不同 備 壓力加壓於控制部者，則以該控制部最 高使用壓力之 1.5 倍壓力進行水壓試驗。 試驗時閥體以側蓋或水壓試驗用壓板封 閉兩端，在閥的二次側設開口部，在閥 一齊開放閥試驗設 五、(三) 閥座耐壓試驗 的一次側施以（ 表 2 . 4 . 1 ）壓力值試驗 備 2 分鐘。 以側蓋或水壓試驗用壓板封閉閥體 兩 端 ， 在 二 次 側 裝 上 刻 度 吸 量 管 ， 一齊開放閥試驗設 五、(四) 閥座洩漏試驗 在 一 次 側 施 以 （ 表 2.4.2） 壓 力 值 備 進行試驗 2 分鐘。 1.以最高使用壓力及最低使用壓力分別 進行試驗。 2.加壓型及減壓型控制部應使用內徑 一齊開放閥試驗設 六、(一) 動作試驗 備 15A，長 10 m 之配管。 3.電動型及電磁型應使用申請者設計之 電源規格。 依（表 2.4.3）最大流量放水 30 分鐘， 一齊開放閥試驗設 六、(二) 最大流量放水試驗 再依上揭進行動作試驗。 備. 22. 要求性能.
(37) 第二章 消防安全設備品目檢測設備之設施初步規劃. 表 2.4.1 一齊開放閥認可基準-閥體及主要構件之耐壓試驗表 標稱壓力（ kgf / cm 2 ） 10 16 20. 水壓試驗壓力（ kgf / cm 2 ） 20 32 40. 表 2.4.2 一齊開放閥認可基準-閥座洩漏試驗表 標稱壓力（ kgf / cm 2 ） 10K 16K 20K. 水壓試驗壓力（ kgf / cm 2 ） 15 24 30. 表 2.4.3 一齊開放閥認可基準-最大流量放水試驗表 內徑(mm) 40 50 65 80 100 125 150 200 250 300 最大流量 450 700 1200 1800 2100 3300 4800 8500 13000 19000 （ l / min ） 流 速 6.0 4.5 （ l / sec ）. 表 2.5 緩降機檢測設備設置要點（依據「緩降機認可基準」） 條款. 要求性能. 檢測要點. 檢測設備名稱. 施予最大使用人數分別乘以 250nt 及 650nt 之載重 六、(一). 常溫下降試驗. 及以相當於最大使用載重之負載等三種載重，左右 交互加載且左右連續各下降一次時，其速度應在. 緩降機檢測裝置. 16 ㎝/sec 以上 150 ㎝/sec 以下之範圍內。 施予相當於最大使用人數乘以 650nt 之載重，左右 六、(二) 20 次連續下降試驗. 交互加載且左右連續各下降 10 次之下降速度，任 一次均應在 20 次之平均下降速度值之 80﹪以上. 緩降機檢測裝置. 120﹪以下。 七、(一). 浸水處理. 露在調速器外面的繩索全部浸泡在水中，1 小時之 後取出，含水後不得將水擦乾，直接進行試驗。. 緩降機檢測裝置. 直接將緩降機固定於試驗高度，並於穿著用具之一 端依壹、六、(二)規定之載重，左右交互加載且左 七、(二). 下降試驗. 右連續各下降一次時，其下降速度值，應在壹、六、 緩降機檢測裝置 (二)所定平均下降速度值之 80﹪以上 120 ﹪以下 範圍內。 23.
(38) 消防安全設備品目檢測設備系統規劃研究 緩降機分別放置在攝氏零下 20 度及 50 度之狀態 八. 低溫試驗及 高溫試驗. 24 小時後，立即取出固定於試驗高度位置，並於 穿著用具之一端依壹、六、(一)規定之載重，左右 緩降機檢測裝置 交互加載且左右連續各下降一次時，其下降速度值 應在壹、六、(一)所規定之速度範圍值內。 緩降機固定於試驗高度位置，於穿著用具之一端以 相當於最大使用載重之負載，左右各互加載且連續. 九. 反覆試驗. 各下降 10 次做為 1 個週期，反覆實施 5 個週期後， 再以壹、六、(一)規定之載重，左右交互加載且左. 緩降機檢測裝置. 右連續各下降一次時，其下降速度值應在壹、六、 (一)所規定之速度範圍值內。 以 5﹪鹽水噴霧 8 小時後靜置 16 小時，為 1 週期， 十. 耐腐蝕試驗. 反覆實施 5 週期後，使其自然乾燥 24 小時，再將 緩降機檢測裝置 該緩降機固定於試驗高度位置。. 十一. 落下衝擊緩降試驗. 緩降機固定於距離地板面 2m 以上 (以不撞到地面 為原則)之高度進行試驗。. 緩降機檢測裝置. 移動式緩降機之調速器由地板上 1.5m 高度（指調 十二. 掉落試驗. 速器下端至地板面之距離） ，向厚度 5cm 以上之 RC 地板使其自然落下，反覆實施 5 次後，再將緩降機. 緩降機檢測裝置. 固定於試驗高度位置。 十三. 強度試驗. 以最大使用載重除以最大使用人數乘以 3.9（係數） 所得數值之靜載重實施加載試驗持續 5 分鐘。. 緩降機檢測裝置. 於強度試驗後，自穿著用具切取一段套帶，並以最 十四. 套帶拉力試驗. 大使用載重除以最大使用人數乘以 6.5（係數）所 緩降機檢測裝置 得數值之靜載重實施加載，持續 5 分鐘。. 24.
(39) 第二章 消防安全設備品目檢測設備之設施初步規劃. 第三節 消防安全設備品目檢測設備暨空間規劃初步規劃 2-3-1 「公告實施認可之消防安全設備品目檢測設備」採購執行略述 本研究計畫規劃之檢測設備眾多，且需整合熱流設備、量測儀器、實 驗室認證專業等，所需注意的事項繁多，因此就性能式規範為招標文件內 容，再加上多種專業背景的審查委員審議，以激發投標廠商自行開發設計 的意願與創造力，本研究案規劃之檢測設備（標案名稱「公告實施認可之 消防安全設備品目檢驗設備」，共二十項設備）曾於 92 年 7 月 16 日上網 公開招標、7 月 25 日決標、7 月 30 日簽訂契約，惟得標廠商（駿○精機公 司）於 93 年 2 月 17 日（已逾履約期限 102 日）仍未完成合約規定之細部. 設計審查、交貨及組裝，雖該承商具誠意完成該案，惟限於該公司係機械 製造商無法完成該檢測設備之設計及系統整合（含機電、水電、資訊介 面、、建築土木）殊為可惜，因該公司專精於單項設備製作，對於細部設 計圖說製作、機電系統整合、水電及土木工程施作並非本公司之專業，經 評估無法完成契約之履行，且該公司同意自 93 年 2 月 17 日起解除契約， 並接受相關罰則。雖然該檢測設備採購案限於承商製造能力無法順利完 成，但於該承商履約期間內，本所研究單位曾進行多次的工作會議，就招 標文件內容共 20 項消防安全設備，結合本所、廠商技師、學者專家等人 士，以設備本身性能以及設施規劃原則共同討論應注意的事項。茲將其要 項節錄如下： 1.. 本案消防幫浦應可採多臺並聯式使用，每臺皆應採變頻控制且應達附 件一流速、流量之基本要求。. 2.. 本案「一齊開放閥」及「流水檢知裝置」採移動式以便配合消防水池 使用。. 3.. 本案撒佈量消防設備檢測裝置，應提供獨立消防幫浦系統使用，並設 置在東側消防實驗室。. 4.. 各項設備操作手冊，廠商應依本所提供格式撰寫。. 5.. 本案「氨氣應力腐蝕試驗裝置」 ，廠商應提供三個腐蝕試驗箱，以分別 進行硝酸亞汞、氨水、二氧化硫應力腐蝕試驗。. 6.. 廠商應於各消防實驗室，提供數個實驗桌俾利進行實驗。 25.
(40) 消防安全設備品目檢測設備系統規劃研究 7.. 廠商應於消防實驗室，增設排水孔以利實驗時排水，並設置控制室及 強化玻璃以利實驗觀測。. 8.. 廠商應將「一齊開放閥測試裝置」及「消防幫浦」設置於獨立封閉空 間，且構造、形式、材料應提送本所同意，另將消防撒水實驗室原有 空調裝置，協助遷移至本空間使用。. 9.. 廠商應於消防幫浦管線，設置不同管徑之測試閘閥，以供本所未來擴 充測試種類所需。. 10. 廠商應於「泡沫噴頭試驗機」提供外罩及相關尺寸詳圖，以供本所評. 估，原「10 噸水塔」改為「活動式水塔」 。 11. 本案緩降機之「冷凍裝置」 ，廠商應標示出正確位置俾利本所確認，並. 提供採光罩及相關平台、走道俾利維修及實驗進行。 12. 一齊開放閥測試裝置，相關之過濾裝置請廠商於設計圖及資料同時標. 示及說明。 13. 戶外之相關設施應以鍍鋅處理。 14. 消防實驗室（三）之相關設備及儀器改為 PDA 用，原防焰及 PDA 之實. 驗室改為消防實驗室（三）使用，廠商應予以配合本所改設並提供相 關圖說。 15. 泡沫噴頭試驗機請考量安全性與便利性，風管配置應小心避開天車。 16. 緩降機的相關結構計算及防風、雨的保護措施。. 17. 確實提供 20 項單項試驗機各個型錄、廠牌及規格。. 2-3-2 現行採購概況及初步規劃 本研究計畫規劃之檢測設備初步可細分至少 20 項，且需跨領域專家協助整 合熱流設備、力學量測儀器、實驗室認證專業及土木施工等，本所依據「建 築實驗設施設置計畫」 於 93 年 7 月依據內政部消防署 90 年 3 月 30 日台（90） 內消字第 9086333 號函公告實施「密閉式撒水頭認可基準」規定，基於預算 及執行行程考量先行辦理「八項密閉式撒水頭試驗裝置」（招標規格示於附 錄一）採購，目前採購概況及國內詢價擬於表 2.6 所示。. 26.
(41) 第二章 消防安全設備品目檢測設備之設施初步規劃. 表2-6 採購概況及國內詢價表 項目. 單位. 數量. 1. 撒水頭動作性能試驗機. 組. 1. 2. 放水量試驗裝置. 式. 1. 3. 鹽水噴霧試驗機. 式. 1. 4. 撒水頭易熔元件耐壓耐久 試驗機. 式. 5. 耐洩漏試驗裝置. 式. 1. 6. 支持荷重試驗機. 套. 1. 7. 低高溫槽. 套. 2. 8. 加熱冷卻反覆試驗機. 套. 2. 19. 衝擊試驗機 振動試驗機 氨氣應力腐蝕試驗裝置 水擊（水鎚）試驗機 撒水頭撒佈量測試裝置 數位流體壓力計 撒水頭感度試驗機 熱氣流型感應試驗機 泡沫噴頭試驗機 緩降機檢測裝置 一齊開放閥試驗設備 （含搭配使用之消防幫浦及管路）. 建置完成. 1. 報價一 （國○○○股份 有限公司）. 尚未採購但規格初步整理完成. 9 10 11 12 13 14 15 16 17 18. 購置情形. 式 式 套 套 套 套 組 組 組 式 式. 1 1 1 1 1 2 1 1 1 1 1. 報價二 報價三 （○達股份有 （○朋儀器股 限公司） 份有限公司）. 800,000. 620,000. 2,200,000. 400,000. 1,380,000. 3,980,000. 50,000. 350,000. 4,100,000. 800,000. 430,000. 2,520,000. 4,500,000. 2,658,000. 9,500,000. 1,200,000. 496,000. 1,200,000. 1,200,000. 720,000. 1,000,000. 2,500,000. 3,500,000. 4,700,000. 3,500,000. 1,385,000. 1,800,000. 3,800,000. 1,850,000. 2,400,000. 7,000,000. 8,350,000. 9,300,000. 6,000,000 6,000,000 6,200,000 式 20 流水檢知裝置試驗設備 1 (1) 第 9～16 項目前規格已初步備妥，俟經確認修訂後可進入招標程序，所需經額約為 292,000,000 元整 (2) (若不包含撒水頭感度試驗機則為 282,000,000) (3) 第 9～20 項目前已初步備妥，俟經確認修訂後可進入招標程序，所需經額約為 489,000,000 元整(若不包含撒水頭感度試驗機則為 472,000,000). 註：「公告實施認可之消防安全設備－密閉式撒水頭認可基準品目檢測設備」案分析表 該案共計十六項儀器(1~16) 『公告實施認可之消防安全設備－泡沫噴頭認可基準準品目檢測設備」(17) 「公告實施認可之消防安全設備－緩降機認可基準品目檢測設備」(18) 「公告實施認可之消防安全設備－一齊開放閥及消防幫浦認可基準品目檢測設備」(19) 「公告實施認可之消防安全設備－流水檢知裝置品目檢測設備」案分析表(20). 27.
(42) 消防安全設備品目檢測設備系統規劃研究. 2-3-3 消防安全設備品目檢測設備系統平面示意圖 本研究計畫將前小節經過本所、廠商技師、學者專家等人士多次的討論 後，初步擬定的整體設備配置圖如圖 2.6 所示，圖 2.6.～圖 2.10 為初步設 備裝置圖，初步所開列之規格詳附錄三。 圖 2.6 初期規劃器材位置圖覽. 28.
(43) 第二章 消防安全設備品目檢測設備之設施初步規劃. 圖 2.6.1 初期規劃器材位置圖覽圖-消防幫浦. 29.
(44) 消防安全設備品目檢測設備系統規劃研究. 圖 2.6.2 實驗室及電路配置細部圖. (1) (2) (3) (4) (5) (6) (7) (8) (9). 撒水頭動作試驗機＜三相 380V，5A＞ 放水量裝置 鹽水噴霧試驗機＜單向 220V，20A＞ 振動試驗機＜單向 220V，5A＞ 撒水頭易蝕耐壓耐久試驗機＜單向 220V，20A＞ 耐洩漏試驗裝置＜三相 380V，6A＞ 衝擊試驗機＜單向 220V，6A＞ 消防幫浦＜三相 380V，1000A＞ 支持荷重試驗機. (10) 氨氣應力腐蝕試驗裝置. 30. (11) 水擊試驗機＜三相 380V，15A＞ (12) 撒水頭散佈量測試驗裝置＜單向 220V，15A＞ (13) 低高溫槽＜水浴式單向 220V，30A 以及油浴式單向 220V，30A 各一台＞ (14) 加熱冷卻反覆試驗機＜水浴式單向 220V，30A 以及油浴式單向 220V，40A 各一台＞ (16) 撒水頭感度試驗機＜三相 380V，30A＞ (17) 熱氣流感應試驗機＜三相 380V，50A＞ (18) 泡沫噴頭試驗機＜三相 380V，30A＞ (19) 一齊開放閥試驗設備 (20) 緩降機檢測裝置＜三相 380V，15A＞ (21) 恆溫恆濕機＜單相 220V，30A＞. 幫浦馬達 380V，30A.

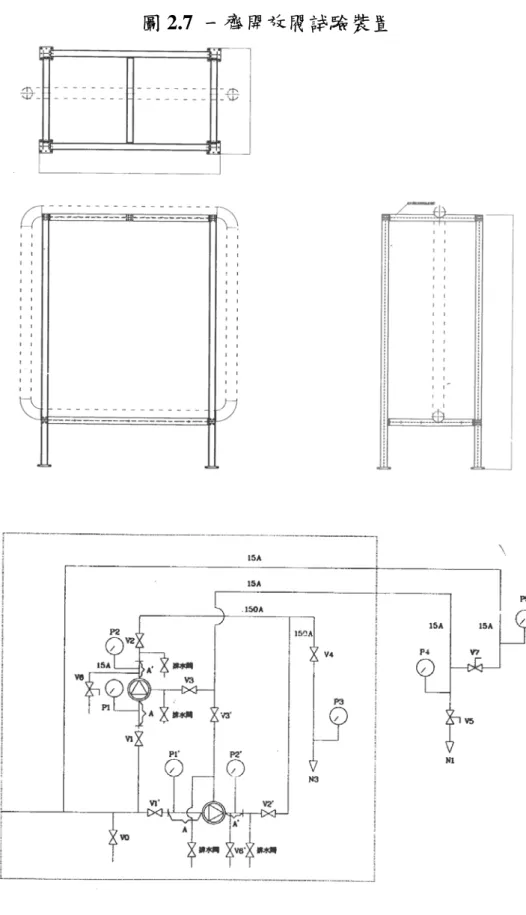

(45) 第二章 消防安全設備品目檢測設備之設施初步規劃. 圖 2.7 一齊開放閥試驗裝置. 31.
(46) 消防安全設備品目檢測設備系統規劃研究. 圖 2.8 泡沫噴頭試驗機. 圖 2.9 實驗室水配管. 32.
(47) 第二章 消防安全設備品目檢測設備之設施初步規劃. 圖 2.10 緩降機試驗裝置. 33.
(48) 消防安全設備品目檢測設備系統規劃研究. 34.
(49) 第三章 實驗初步規劃及標準比較. 第三章 密閉式撒水頭實驗規劃與標準比較 第一節 八項密閉式撒水頭試驗裝置實測規劃 本研究計畫將依據消防署民國 90 年 3 月 6 日台（九十）內消 字第 9086333 號函『密閉式撒水頭認可基準』 ，於型式試驗之試驗 項目、各試驗項目之樣品數目完整測試一次所需樣品數目為 150 個。為建立資料庫及重複性實驗，本研究計畫業已進行撒水頭放水 量試驗、撒水頭鹽水噴霧試驗、撒水頭耐洩漏試驗、撒水頭環境溫 度試驗、易熔元件之強度試驗、裝配載重試驗及框架永久變形量試 驗，且完成標準試驗流程手冊（SOP）存於本所實驗室，並留存部 分撒水頭樣品供存查並可提供以後訓練人員所用，本計畫規劃採用 國內密閉式撒水頭樣品數約為 400 個，撒水頭易熔元件約為 50 個， 本研究計畫針對部分試驗項目規劃國外撒水頭性能測試並與國內 密閉式撒水頭做比較，所需採購之國外密閉式撒水頭約為 50 個， 現預估進行一次完整型式試驗項目及所需樣品數目如表 3.1 所示， 表 3.2 為測試元件及試驗儀器總覽。. 35.
(50) 消防安全設備品目檢測設備系統規劃研究. 表 3.1 完整型式試驗項目及所需樣品數目預估表 試. 驗. 標. 項. 目. 示 、 構. 耐. 樣. 5. 造. 洩. 衝. 通. 5. 裝. 配. 載. 重. 5. 量. 5. 度. 4. 振. 動. 5. 水. 鎚. 5. ）. 2. 蝕. 3. 腐. 蝕. 2. 溫. 度. 5. 應. 5. 量. 5. 布. 2. 度. 4. 能. 5. 架. 釋. 永. 放. 力. 腐. 二. 感. 久. 變. 機. 蝕. （. 氧. 硝. 酸. 或. 硫. 作 －. 強. 汞. 霧 度. 形. 構. 化. 熱. 放. 氨. 水. 腐. 氣. 流. 感. 水. 撒. 玻 璃 球 型. 4. 度. 動. 易熔 片型. 擊 溫. 鹽. 能. 50. 境. 應. 機. 漏. 環 構 共. 品. 水. 易. 熔. 分 片. 強. 功 玻. 璃. 球. 加. 熱. 冷. 卻. 5. 玻. 璃. 球. 冷. 熱. 衝. 擊. 4. 載. 4. 度. 5. 玻 玻. 璃 璃. 球. 球 氣. 泡. 加 消. 失. 溫. 10 小計 149 功. 36. 能.
