以規則性粗化點改善發光二極體光取出效率之研究

學生：劉稀源 指導教授：吳耀銓 國立交通大學工學院半導體材料與製程設備學程碩士班 摘 要 本論文研製之以規則性粗化點改善發光二極體光取出效率之研究，是 以單異質結構砷化鋁鎵發光二極體為研究對象，將發光二極體表面以具 等向性蝕刻特性的濕式蝕刻溶液將晶粒發光面製作成粗化的微結構，從 而減少內部全反射現象，使光的出射角度隨機化而增強表面散射，提高 光的取出效率。

ii

Improved the light extraction of light emitting diode by roughing the surface with micron dots

student：Liu, His-Yuan Advisor：Dr. Wu, Yew Chung Sermon

Institute of Semiconductor Material and Process Equipment

College of Engineering

National Chiao Tung University

ABSTRACT

A procedure is established to study for improving the light extraction of light emitting diode by roughing the surface with micron dots. A single hetero-structure AlGaAs light emitting diode is studied on using wet etching solution with isotropic etching effect to roughen the surface of emitting area to be a rough micro-structure. Consequently, the total internal reflection was reduced and causing light emitting angle randomized and surface scattering enhanced, so the light extraction was then improved.

iii

ᇞ

ᖴ

! ! ! ! ! !

ՖځԖ۩ૈӧπᏢଣъᏤᡏᅺγ஑੤ख़ࡵਜҁǴ٠܍ᆾࡰᏤ௲௤ֆ ᝬሑറγޑ஼ЈࡰᏤᆶ໺௤Ǵόയགᐟ"ॶԜ౥཰ϐሞǴᜫԾךࠀᓰૈ ࣁѠ᡼ޑъᏤᡏ཰ᝩុଅ᝘΋ρϐΚǴஒᏢೌ౛ፕᔈҔܭπቷჴ୍ύǶ! ҁፕЎࣴᇙය໔܍ᆾӭՏӳ϶ޑႳΚڐշǴхࡴቅ⧅ϐӃғӧߎឦ ᗓጢϷಉϯᇑڅᇙำޑڐշǴ΍ຽဃӃғڐշ඲ಈϪപаϷ๏ϒ೚ӭᝊ ຦ޑཀـǴќѦǴ஭ች࣓λۆڐշӀႝ੝܄ᆶё᎞ࡋෳ၂Ǵ٬ளҁፕЎ ޑࣴᇙૈ୼໩ճֹԋǴҁΓᜫᙖԜᐒ཮ჹ೭٤ڐշךޑӳܻ϶ठ΢നଯ ޑᖴוǶ നࡕǴךाགᖴ΋ޔЍ࡭ךಖيᏢಞ౛ۺޑ፣ϣշᒘࠧ⣬λۆǴԖ ΑӴޑЍ࡭ωૈ٬ךคࡕ៝ϐኁԶոΚӛ΢ǴᜫஒԜ౥཰ޑ഻৹ᆶӴϷ ךॺΟঁёངޑλ࠸΋ӕϩ٦!

iv

目 錄

頁次 中文摘要………... i 英文摘要………... ii 誌謝………... iii 目錄………... iv 表目錄………... v 圖目錄………... vi 第一章、 緒論………. 1 第二章、 理論部份………. 6 第三章、 研究內容與方法……… 11 第四章、 實驗部份………. 15 第五章、 結果與討論………. 21 第六章、 結論………. 62 參考文獻 ………... 63

1

第一章

緒論

1.1 前言

近幾年來隨著發光二極體(Light Emitting Diode; LED)產業的蓬 勃發展，發光二極體的應用領域逐漸擴大。從早期主要應用於文數 字顯示器、室內/外大型LED看板、交通號誌燈以及小尺寸背光源， 到最近應用於輔助照明以及路燈、汽車頭燈的開發，已充分顯示出 LED已從指示用途朝向照明應用發展。 LED具有體積小、耗電量少、壽命長、反應速度快、發熱量少、環 保、可平面封裝等優點，是目前被產業界看好在未來10年內，成為 替代傳統照明最具潛力的商品。而隨著高功率LED的技術逐漸成 熟，配合強調環保節能的趨勢下，可以預期LED將陸續取代效率低、 耗電量高的傳統發光源。

1.2 研究背景

自從1907年H. J. Round[1]對碳化矽結晶施以10伏特直流電壓發現 其發出黃光的現象以來，學術研究單位或產業界對於發光二極體的 研究不斷從不同的材料、磊晶結構、表面粗化以及幾何形狀的設計 改良使亮度持續提昇，以符合不同的應用需求。第一個實用化磷砷 化鎵(GaAsP)可見光發光二極體在1962年由N. Holonyak等人發表 [2]，隨後W. O. Groves等人透過在磷砷化鎵中摻雜氮發展出發光顏 色從橙色到黃色的磷砷化鎵可見光發光二極體。[3]

2 發光二極體是藉由連續成長半導體的n層與p層磊晶形成p-n接面，經 通入順向電流後，電子與電洞在p-n接面結合，電能轉換成光能而發 光，其發光顏色則因能隙(Energy gap)大小而不同，亦即能隙越大則 波長越短。發光二極體的晶體構造可以分為直接能隙與間接能隙二 種，直接能隙因電子的遷徙只有垂直方向的遷徙，相較於間接能隙 有較少的能量損失，因此發光效率較高。而間接能隙則因包含水平 遷徙的動量改變，發光常伴隨熱或聲子的消耗，所以發光效率也較 低。 發光二極體所使用的半導體材料包括III-V族、IV-IV族或II-VI族材 料，例如：紅光或黃綠光的磷化鎵(GaP)、黃光或橙光的磷砷化鎵 (GaAsP)、紅光、黃光或橙光的磷化鋁鎵銦(AlGaInP)，以及發藍光 或綠光的氮化鎵(GaN)或碳化矽(SiC)。在發光二極體的磊晶結構方 面，從早期的同質接面到單異質接面、雙異質接面以及量子井結 構，而磊晶方法包括液相磊晶法(Liquid Phase Epitaxy; LPE)、氣相 磊晶法(Vapor Phase Epitaxy; VPE)，以及有機金屬化學氣相沉積法 (Metal Organic Chemical Vapor Deposition; MOCVD)不斷改變磊晶 材料與結構使得發光二極體的亮度大幅提升。

由於發光二極體的外部量子效率受到光在半導體與空氣中的折射 率不同所引起的內部全反射(Total Internal Reflection; TIR)的限制， 使得光穿越半導體與空氣介面的比率大幅減少。例如：砷化鎵的折 射率為3.6，使其臨界角(Critical Angle)約只有16°，亦即約僅2%的內 部發光可以穿越半導體與空氣界面進入到空氣中。而且，由於使用 不透光基板(Absorbing Substrate)使得光在半導體內部產生再吸收的 現象，更加影響發光二極體的外部量子效率。

3 W. N. Carr與G. E. Pittman於1963年發表將砷化鎵紅外線發光二極體 做成半球形的形狀[4]，使得光在砷化鎵與空氣介面因折射率不同所 造成的內部全反射大幅度減少，光取出效率因此比矩形的砷化鎵紅 外線發光二極體提高十倍。但是這樣的半球形的形狀，在製作上是 比較困難而且昂貴的。為了在晶片表面形成粗化的微結構，H. W. Deckman與 J. H. Dunsmuir於1982年發表使用自然微影法(Natural lithography)將聚乙烯塗佈於鍍上鋁膜的矽晶圓上[5]，並將未受 靜電力束縛的多餘聚乙烯清洗掉後，利用聚乙烯所形成的球狀微結 構做光罩，然後使用反應離子蝕刻(reactive ion milling)將矽晶 圓表面蝕刻出圓柱狀的微結構，最後使用氧離子束(oxygen ion beam)去除高分子殘渣。隨後自然微影法成功地應用於太陽能電池 (solar cell)[6]，並發現最佳的粗化點大小與光波長的關係[7]。I. Schnitzer 與E. Yablonovitch更進一步將磊晶剝離技術與自然微 影法應用於異質接面的砷化鋁鎵材料，使得外部量子效率達到 30%[8]。在晶片表面形成粗化的微結構亦可以應用於太陽能電池 (solar cell)或光偵測器，Geoffrey A. Landis與Navid S. Fatemi 等人使用Caros etch在1.3℃的低溫下將砷化鎵表面蝕刻出粗化微 結構，使得光反射現象明顯減少[9]。

E. Yablonovitch等人將雙異質結構的砷化鋁鎵磊晶片先使用磊晶 剝離技術(epitaxial lift-off)使其與基板分離[10]，然後貼合在

高 反 射 率 的 材 料 上 ， 因 而 使 外 部 量 子 效 率 大 幅 提 昇 [11] 。R.

Windisch等人[12]則以分子束磊晶(Molecular Beam Epitaxy; MBE)先 在GaAs上成長50nm厚的AlAs作為磊晶剝離之用，隨後分別成長

4

流侷限層，並以Al0.98Ga0.2As取代AlAs，最後則以20nm厚的p+-GaAs

作為contact layer。在正面以濕式蝕刻定義出平台(mesa)並以熱氧化

法定義出電流侷限區域，最後以AuGe/Ni/Au作n-contact，以TiW/Au

作top contact。以磊晶剝離技術將基板除去並使用Van Der Waals法將 發光二極體接合在鍍有金作為反射鏡的矽基板上。使用自然微影法 將晶片表面塗佈聚乙烯後，以氧離子電漿製程得到最佳的聚乙烯球 直徑與覆蓋率，最後以乾式蝕刻法得到最佳的蝕刻深度，從而製作 出表面具有圓柱狀粗化微結構的非共振腔發光二極體(non-resonant cavity light-emitting diodes; NRC-LED)，使得外部量子效率達到 40%。 K. H. Huang等人[13]在磷化鋁鎵銦發光二極體上以磷化鎵製作出較 厚的窗口層使得外部發光效率在波長555-620nm範圍大為增加。F. A. Kish[14]等人研究光取出現象，將磷化鋁鎵銦發光二極體的基板以 晶片接合的方式改為透光的磷化鎵而使得光輸出大幅提高。N. F. Gardner等人[15]改良磷化鋁鎵銦發光二極體的多量子井結構，製作 4 個 量 子 井 ， 每 一 量 子 井 約 500Å ， 增 加 輻 射 復 合 (Radiative recombination)進而提升內部量子效率，並配合使用透光的磷化鎵作 基板，使其發光效率在615nm時可以達到73.7lm/W，在632nm時外 部量子效率達到32%。M. R. Krames等人[16]將以透光的磷化鎵為基 板 的 磷 化 鋁 鎵 銦 發 光 二 極 體 製 作 成 截 去 頂 端 的 倒 金 字 塔 形 狀 (truncated-inverted-pyramid)，減少光子在半導體中的平均路徑長 度，從而減少光子在半導體中的損失機制。室溫下以100mA dc驅 動，在610nm時發光效率可以達到100lm/W；在650nm時以直流與脈 波電流驅動外部量子效率分別可以達到55%與60.9%。

5

1.3 研究動機

發光二極體由於結構的改良，內部量子效率不斷提升，然而，就使 用者而言，最重要的是如何提升外部量子效率。光自半導體內部進 入空氣中時，由於折射率的差異引起內部全反射的現象，使得外部 量子效率遠低於其內部量子效率。因此，本研究的動機在於使用濕 式蝕刻方式，在晶粒發光區表面製作出規則化的粗化微結構，減少 內部全反射的機會，進而提升晶粒的外部量子效率。

6

第二章

理論部份

2.1

發光二極體是將電能轉換為光能的半導體元件，發光顏色決定於其 能隙(Energy Gap)，如圖1。 其中，Eg代表能隙(eV)，h代表普朗克常數(J-s)，υ代表光頻率(Hz)， c代表真空中的光速(cm/s)，λ代表發光波長(nm)。 其能隙愈大，發光波長愈短。

2.2

發光二極體的結構區分為直接能隙與間接能隙，如圖 2。直接能隙 型因為其電子躍遷不需要水平遷移的動量改變，所以發光效率比間 接能隙型高。而間接能隙因其電子躍遷需要水平遷移的動量改變， 發光常伴隨熱與聲子，因此其發光效率相對較低。

2.3

發光二極體的光是由p-n界面的活性層產生，其外部量子效率ηext 等於內部量子效率ηint乘以發光效率ηoptical[17]如下式：

ηext=ηintηoptical (1)

而ηoptical則由三種不同的光損失機制所決定：(1)由於LED本身材料

之吸收(Absorption)而產生之損失ηA，(2)當光自一種物質其折射

率是n2至另一種物質其折射率是n1時，一部分的光會被反射回來，

稱為Fresnel損失ηF，(3)全反射臨界角損失(Critical Angle Loss)

ηC， 所以

ηoptical=ηAηFηC (2)

7 臨界角θc時將引起內部全反射[18]；由司乃耳定律(Snell’s law)： 2 1 n n SinC  (3) 其中光線是由折射率為n2的介質進入到折射率為n1的介質。 光在臨界角θ_c內的光可以完全被射出，其他的光則在內部反射或被 吸收，如圖3。

2.5

由於光的內部全反射現象，使得光反射回半導體內部，並可能被再 吸收而降低光的取出效率。

8 圖1：發光二極體發光原理 圖2：直接與間接能隙 p-Substrate p-Epi Layer n-Epi Layer p-Contact n-Contact           g g g E E hc c h h E  價電子帶 傳導帶 能隙 水平遷移 垂 直 遷 移 直接能隙型 間接能隙型 能隙

9 圖 3：內部全反射與再吸收的現象 c  不透光基板(p-GaAs) 正面電極 背面電極 發射光子 吸收光子 n-AlGaAs p-AlGaAs

10

2.6

經由將發光二極體表面製作成粗化的微結構，可以減少內部全反射 現象，使光的出射角度隨機化而增強表面散射，提高光的取出效率。

2.7

發光二極體必須在正背面進行金屬化(Metallization)製程，以便 在完成固晶打線通以電流後，順向電壓不致於太高影響發光二極體 的功能。當在半導體表面沉積金屬層將形成蕭特基能障(Schottky barrier)。如果在金屬與半導體接觸面有高摻雜濃度，可以使蕭特基 能障的空間電荷層(Space charge layer)變薄，施以順向電壓後電子 得以較容易穿隧過能障形成歐姆接觸。因此，必須使金屬電極與半 導體間的電壓降(Voltage drop)比p-n接面以及半導體低。可以藉 由 在 合 金 融 合 (Alloy) 過 程 中 的 結 晶 再 成 長 (Crystalline regrowth)，或在金屬化過程中以熱處理擴散的方式加入適當的摻 質 (Dopant) ， 以 便 在 金 屬 與 半 導 體 間 形 成 高 摻 雜 區 域 (Highly doped region)。例如：當以金鍺進行金屬化時，因為金會吸引 (Getter) 半 導 體 中 的 鎵 ， 於 是 在 半 導 體 的 晶 格 中 形 成 空 缺 (Vacancy)，而金鍺中的鍺將扮演施體(Donor)以填補半導體晶格中 的空缺，因此在金屬與半導體間形成高摻雜區域。[19]

2.8 大部分的砷化鋁鎵發光二極體經可靠度測試後會有光上升的現

象 ， 可 能 的 原 因 是 活 性 層(Active layer) 中 的 非 輻 射 復 合 中 心

(Non-radiative recombination center)或點缺陷經過退火(Annealing) 使復合效果增強之故。[20]

11

第三章

研究內容與方法

3.1 研究內容

本研究採用液相成長之砷化鋁鎵(AlGaAs)單異質紅光磊晶片，其磊 晶片結構組成如圖4所示，其能帶圖則如圖5所示。在磊晶結構已決 定的前提下，透過在發光二極體發光區表面製作粗化微結構，減少 內部全反射現象，提高光取出效率，研究內容包括： 2.1.1 研究粗化區與未粗化區晶粒亮度是否有顯著差異。 2.1.2 研究粗化點大小對晶粒亮度的影響是否有顯著差異。 2.1.3 研究粗化區與未粗化區晶粒順向電壓是否有顯著差異。 2.1.4 研究粗化區表面粗糙度對亮度提升的影響。 2.1.5 研究粗化區與未粗化區晶粒可靠度測試結果是否有顯著差 異。

3.2 研究方法

將砷化鋁鎵(AlGaAs)單異質紅光磊晶片經熱蒸鍍及微影、蝕刻製程 完成正面與背面金電極的製作，隨後使用光罩定義出發光二極體發 光區的粗化圖形，其示意圖如圖6所示，再經上光阻及曝光製程後， 採取濕式蝕刻將發光區蝕刻出不同粗化點大小的規則化粗化微結 構。 將晶片以切割機切割成晶粒，用銀膠固晶於TO-18上且完成打線， 如圖7，使用積分球量測晶粒的光通量，使用KEITHLEY 2400量測晶

12

粒的順向電壓，然後在室溫下持續以20mA DC通電1000小時，觀察 其相對亮度變化的情形。

13

Item Layer Type Composition Thickness Dopant _{Concentration} Carrier

① Epi layer n Al0.65Ga0.35As 35~55um Te 0.4E18~2.0E18 ② Epi layer p Al0.37Ga0.63As 15~25um Zn 0.5E18~0.6E18 ③ Substrate p GaAs 170~200um Zn 1.0E19~5.0E19

圖 4：砷化鋁鎵(AlGaAs)單異質紅光磊晶片的結構組成 圖 5：砷化鋁鎵(AlGaAs)單異質紅光磊晶片的能帶圖 Eg2 Eg1

p

n

∆Ec ∆Ev p-GaAs p-Al0.37Ga0.63As n-Al0.65Ga0.35As _① ② ③

14

圖 6：粗化蝕刻光罩示意圖

圖7：圖左為晶粒以銀膠固晶於TO-18上並完成打 線; 圖右為通電後發光的情形。

3um dots

4um dots _{5um dots} 6um dots 1cm

15

第四章

實驗部份

4.1 實驗步驟依序完成金屬接墊製作、高溫融和、上光阻、曝光、顯 影、粗化點蝕刻、切割、光電特性測試與表面形貌觀察，如圖8。 4.2 金屬接墊製作 將砷化鋁鎵紅光單異質磊晶片以氨水溶液(NH4OH:H2O2:H2O=3:1:15) 浸泡30秒後，隨即以R.O.水清洗1.5分鐘並吹乾。沖洗R.O.水時間 須注意不可過久以免晶片氧化。以熱蒸鍍的方式依序在晶片背面 鍍上1300Å的金鈹，其中鈹的含量為1%，用作在金屬與半導體介 面形成p+以降低接觸阻抗形成歐姆接觸，然後繼續鍍上1200Å的 金，完成背金蒸鍍。正面以電子槍(E-Gun)蒸鍍的方式依序鍍以 100Å的鎳、800Å的金鍺、150Å的鎳以及3500Å的金，其中鎳作為黏 著層(Adhesion layer)，金鍺的鍺含量為1%，用作在金屬與半導體 介面形成n+以降低接觸阻抗形成歐姆接觸，最外面的金則提供打 線用，為了防止鎵擴散到金電極表面使金電極材質變硬不利於打 線，而且因砷化鋁鎵材質脆，為了避免打線時機械應力對磊晶層 造成損壞，因此，最外層供打線用的金薄膜厚度必須較厚。將晶 片正背面使用旋轉塗佈的方式以光阻保護，並經過83℃烘烤15分 鐘後，正面經過曝光與顯影將正面電極圖案定義出來，隨後以主 成分為碘化鉀的金蝕刻液將正面電極蝕刻出來，而背面則保持全

16

背金，最後以去光阻液將光阻去除乾淨。在450℃的氮氣環境中做

合金化(Alloy)製程，氮氣流量2L/min.，時間設定10分鐘，使金屬

17 圖8：實驗步驟 金電極製作 AlGaAs SH EPI Wafer NH4OH:H2O2:H2O=3:1:15 上光阻 粗化點蝕刻 H3PO4:H2O2:H2O 1min./1.5min./2min. PR 450℃/N2/10min. 切割 光電特性量測與表 面形貌觀察 Chip size 250uml*250um*225um Spectrum Power Meter 20mA DC Ni/AuGe/Ni/Au (E-Gun)

AuBe/Au (Thermal Evaporation)

合金化

p-GaAs

p-AlGaAs n-AlGaAs

18 4.3 粗化蝕刻 以旋轉塗佈的方式將磊晶片正面以正光阻保護後，使用粗化蝕刻 光罩曝光，在1平方公分的面積內定義出粗化區與未粗化區，其中 粗化區包括3um、4um、5um與6um四種不同的粗化點大小。於顯影 後，使用粗化蝕刻溶液(H3PO4:H2O2:H2O=1:1:9)以1分鐘、1.5分鐘與 2分鐘三種不同的蝕刻時間將粗化點蝕刻出來。粗化蝕刻溶液的平 均蝕刻速率約0.9um/min.，如圖9。最後以去光阻液將光阻去除乾 淨。 4.4 切割與測試 以切割機將晶片切割成晶粒後，在未粗化區與各不同粗化點大小 的粗化區中分別取樣10顆晶粒，並使用銀膠將晶粒固晶於TO-18 上，以150℃烘烤1.5小時後，使用超音波銲線機以1.25mil鋁線完 成打線。 將完成固晶打線的晶粒樣品在20mA DC的條件下以積分球量測其光 通量，並以KEITHLEY 2400讀取順向電壓數值。 以20mA DC在室溫下持續點亮晶粒樣品，並分別於168小時、336小 時、504小時、672小時、840小時與1000小時量測樣品的光通量與 順向電壓。 4.5 光學顯微鏡下的表面形貌觀察 在光學顯微鏡下以500倍的倍率觀察粗化區與未粗化區的表面形 貌。

19

圖9：粗化蝕刻溶液H3PO4:H2O2:H2O=1:1:9對砷化鋁鎵磊晶層的 蝕刻時間與蝕刻深度的關係

Etching Time vs. Etching Depth

0.00 0.50 1.00 1.50 2.00 2.50 3.00 3.50 4.00 4.50 0 1 2 3 4 5 6

Etching Time (min.)

Etching D

epth (

um)

20

4.6 電子顯微鏡下的表面形貌觀察

使用掃描式電子顯微鏡設定電子束加速電壓為5KV，觀察晶粒表 面的粗化微細結構。

4.7 原子力顯微鏡(AFM)表面粗糙度分析

使用原子力顯微鏡(AFM)比較 3um 粗化區與 6um 粗化區的表面粗糙 度。表面粗糙度定義如下：

Ra( f(x)dx)/L (4)

其中 Ra 表粗糙度，f(x)表垂直方向的高度，x 表水平方向的位置， L 表探針掃描測量的水平距離。

21

第五章

結果與討論

5.1 光取出路徑

光自p-n 介面產生，往上面與往側面的光有機會從發光面及側面 射出，而往下面的光則會被吸光的GaAs 基板所吸收，如圖 10。 發光面上凸起的粗化點，其頂端平坦的表面仍然受到與粗化前相 同的臨界角限制，但是粗化點的粗化側面則因改變光的出射角度 使得光自半導體進入空氣中的機會增加。經粗化蝕刻後的表面其 粗化的程度亦是影響光取出多寡的因素。

5.2 粗化點的設計

就粗化點的設計來討論，以相鄰的四個粗化點作為一個單位面 積，假設粗化點的半徑是a，而粗化點的中心距則為4a，如圖11， 在暫不考慮粗化點的側面前提下，假設虛線範圍內單位面積為A， 單位面積內的粗化點頂端面積為A’，則粗化點頂端面積佔單位面 積的比例可以計算如下： A A a a a a ' 16 16 ) 4 ( 2 2 2 2       ₍₅₎ 因此，就粗化點的設計而言，無論粗化點的大小，粗化點頂端面 積佔單位面積的比例是一樣的。然而，隨著蝕刻時間增加，由於 側向蝕刻效果使粗化點的直徑逐漸變小，粗化點側面的粗化面積 也隨粗化點直徑與高度而改變，而除了粗化點側面以外的粗化面 積則越來越大。為討論粗化面積的變化情形，假設粗化點高度為

22 h，粗化點側面面積為 H，計算粗化點側面的粗化面積佔單位面積 的比例如下： A H a h a ah _{ } 16 2 16 2 2   ₍₆₎ 由(6)式可知當a越小則 A H _{越大，可能使相對亮度I越大如下式：} " "    I A H a (7) 由於隨著粗化蝕刻時間增加，粗化點半徑與粗化點高度隨著改變， 因此粗化總面積也隨著改變。另外，粗化蝕刻後表面粗糙化的程 度亦是影響光取出效率的一個重要因素。

23 圖 10：光取出路徑 圖 11：粗化點的設計

Absorbing Substrate

Micron Dot ' 2

_A

a





H ah  2 A a a)216 2 4 (

a

4

粗化點半徑 : a 虛線範圍表示一個單位面積(unit cell)

24

5.3 粗化區與未粗化區晶粒亮度比較

比較中央未粗化區晶粒的光通量與周圍粗化區晶粒的光通量，粗

化蝕刻時間1 分鐘時，各粗化區的晶粒光通量絕大部分皆比中央

未粗化區的晶粒高，如圖12。當粗化蝕刻時間增加到 1.5 分鐘時，

3um 與 4um 粗化區光通量明顯高於未粗化區，而 5um 與 6um 粗

化區則不如未粗化區，如圖13。當粗化蝕刻時間增加到 2 分鐘時， 各粗化區相對於未粗化區已皆無明顯光通量提升的現象，如圖 14。將量測粗化區的光通量除以相對的中央區域未粗化區光通量 所得到的相對亮度，比較不同的粗化區在不同的蝕刻時間下對於 增加亮度的平均貢獻，如圖15~圖 17。 當蝕刻時間條件為1分鐘時，各粗化區皆有明顯的亮度提升，其中 以4um粗化區平均亮度提升33%與6um粗化區平均亮度提昇35%最 為明顯。但4um粗化區已經有一些光阻保護力不足的情形，造成部 分粗化點中央有坑孔狀。就6um粗化區而言，由於晶粒的設計尺寸 是邊長250um的正方形，所以扣除切割後的損失約30um，實際晶 粒正面的面積約220um×220um=48400um2。扣除100um直徑的銲墊 面積約3.14×50um×50um=7850um2後，未做粗化蝕刻的晶粒，其正

面提供光射出的面積約48400um2-7850um2=40550um2。粗化點頂端

平台的直徑約5.80um，換算其面積約3.14×2.9um2.9um=26.41um2，

而正面發光面約共有246個粗化點，所以粗化點頂端平台的總面積

約為26.41um2×246=6497um2。粗化點高度在以SEM觀察時是以傾

斜30度的角度觀察，量得傾斜30度時的粗化點高度為1.27um，換 算其實際高度為1.27um×Sin60°=1.1um，因此可以算出每個粗化點

25

側面的面積約為2π×2.9um×1.1um=20um2，而晶粒正面全部粗化點

之側面總面積則為20um2×246=4920um2。將晶粒正面提供光射出的

面積40550um2扣除粗化點頂端平台總面積6497um2得到扣除粗化

點與銲墊後的粗化面積34053um2，而粗化的總面積則是

34053um2+4920um2=38973um2。粗化總面積佔粗化前晶粒正面提

供光射出面積的比例是38973um2÷40550um2=96%，而粗化點頂端 平台的總面積佔粗化前晶粒正面提供光射出面積的比例則是 6497um2÷40550um2=16%。粗化點頂端平台與未做粗化蝕刻是相同 的，對於光取出效率的提升沒有幫助，但是除粗化點頂端平台以 外的粗化總面積對光取出效率的提升則有顯著效果。粗化點蝕刻 後晶粒正面可以提供光射出的面積是粗化總面積加上粗化點頂端

平台的總面積38973um2+6497um2=45470um2，此面積比未粗化晶

粒的正面發光區面積40550um2大約12%，增加光射出的機會；而 且，總面積45470um2中有約86%的面積表面形貌顯著比未粗化蝕 刻粗糙，此為增加光取出的主要原因。將6um粗化區蝕刻時間1分 鐘的面積比例關係整理如表1。 將6um粗化區與5um粗化區相比，從SEM照片中可以看出粗化點頂 端平台周圍呈波浪狀的情況，在6um粗化區比5um粗化區顯著，此 適足以說明6um粗化區其粗化點頂端平台的實際圓周長比5um粗 化區的大得多，再者，5um粗化點的高度約0.78um×Sin60° =0.68um，比起6um粗化點的高度1.1um低，所以，粗化點側面的 粗化面積也比較少。 當蝕刻時間條件為1.5分鐘時，以3um粗化區平均亮度提升34%表 現最好，因為幾乎所有的粗化點中央皆被蝕刻出坑孔狀，使柱狀

26 微結構頂端的平台消失，取而代之的是中央凹陷如火山口的表面 形貌，換言之，光阻已失去保護作用使得粗化點頂端的平台已被 蝕刻成粗糙化的表面，此粗糙化的表面形貌比平坦的表面有較好 的光取出效率，因此，相較於粗化蝕刻1分鐘仍留有部分粗化點頂 端平坦的表面有較佳的光取出效果。至於4um粗化區的亮度提升效 果則不如蝕刻時間1分鐘的結果，平均只有16%；而5um與6um粗 化區平均相對亮度甚至不如未粗化區。 當蝕刻時間條件到達2分鐘時，3um與4um粗化區平均亮度提升效 果已經不明顯，皆低於10%；而5um與6um粗化區其平均相對亮度 則仍不如未粗化區。 粗化點中央被蝕刻出坑孔狀可能是因為粗化點間的距離小，曝光 時產生相位移(Phase Shifting)的現象，如圖18。 觀察不同粗化區在不同的粗化蝕刻時間條件下，其相對亮度的變 化情形，如圖19~圖22，並對照其蝕刻後的表面形貌，柱狀粗化點 頂端平坦的平台仍受到內部全反射的限制，而柱狀粗化點側面的 粗糙程度以及鄰近的發光區表面被粗化的效果則有助於相對亮度 的提升。

27 粗化蝕刻時間1分鐘 0 5 10 15 20 25 1 2 3 4 5 6 7 8 9 10 樣品編號 光通 量( m lm ) 未粗化 3um粗化 4um粗化 5um粗化 6um粗化 圖 12：粗化蝕刻時間 1 分鐘的光通量測試結果 粗化蝕刻時間1.5分鐘 0 5 10 15 20 25 30 35 1 2 3 4 5 6 7 8 9 10 樣品編號 光通 量(m lm ) 未粗化 3um粗化 4um粗化 5um粗化 6um粗化 圖 13：粗化蝕刻時間 1.5 分鐘的光通量測試結果

28 粗化蝕刻時間2分鐘 0 5 10 15 20 25 30 35 1 2 3 4 5 6 7 8 9 10 樣品編號 光 通 量 (ml m) 未粗化 3um粗化 4um粗化 5um粗化 6um粗化 圖 14：粗化蝕刻時間 2 分鐘的光通量測試結果 平均亮度增加比例(粗化蝕刻1分鐘) 14% 33% 14% 35% 0% 5% 10% 15% 20% 25% 30% 35% 40%

3um粗化 4um粗化 5um粗化 6um粗化

粗化別

百分比

29 平均亮度增加比例(粗化蝕刻1.5分鐘) 34% 16% -19% -16% -30% -20% -10% 0% 10% 20% 30% 40%

3um粗化 4um粗化 5um粗化 6um粗化

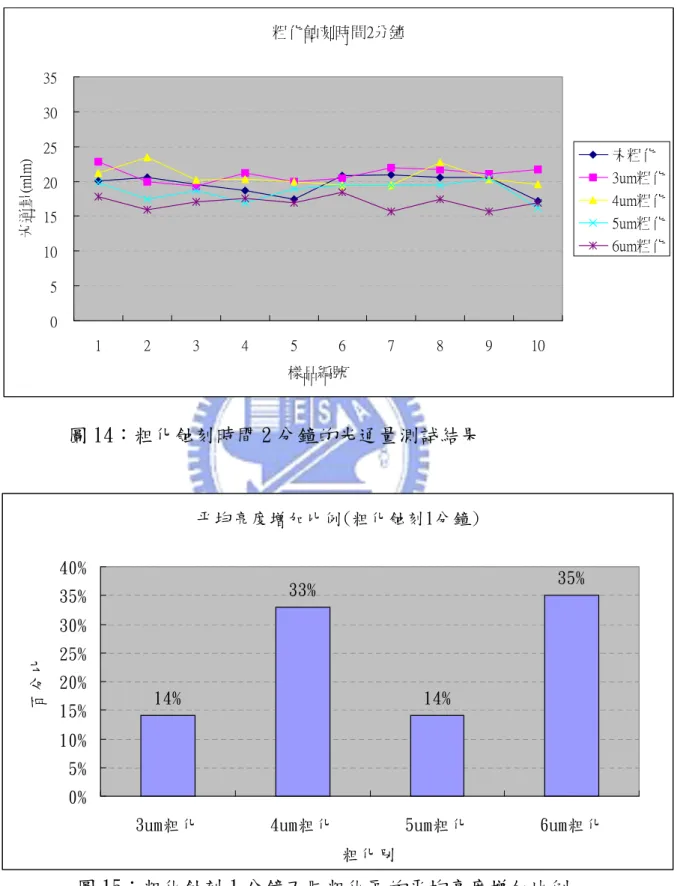

粗化別 百分 比 圖 16：粗化蝕刻 1.5 分鐘不同粗化區的平均亮度增加比例 平均亮度增加比例(粗化蝕刻2分鐘) 7% _5% -14% -5% -30% -20% -10% 0% 10% 20% 30% 40%

3um粗化 4um粗化 5um粗化 6um粗化

粗化別

百分

比

30 粗化總面積佔粗化前 晶粒正面提供光射出 面積的比例 粗化點頂端平台的總面 積佔粗化前晶粒正面提 供光射出面積的比例 粗化總面積加上粗化點 頂端平台的總面積比未 粗化晶粒的正面發光區 面積增加的比例 粗化面積佔粗化後總 發光區面積之比例 96% 16% 12% 86% 表1：6um粗化區蝕刻時間1分鐘的面積比例關係 圖18：相位移(Phase Shifting)現象 Mask Amplitude of Mask Amplitude at wafer Intensity at wafer

31 3um粗化區 14% 34% 7% 0% 5% 10% 15% 20% 25% 30% 35% 40% 蝕刻1分鐘 蝕刻1.5分鐘 蝕刻2分鐘 粗化蝕刻時間 平均 亮度增 加比 例 圖19：3um粗化區在不同的粗化蝕刻時間其平均亮度增加比例的變 化情形 4um粗化區 33% 16% 5% 0% 5% 10% 15% 20% 25% 30% 35% 蝕刻1分鐘 蝕刻1.5分鐘 蝕刻2分鐘 粗化蝕刻時間 平均 亮度 增 加 比例 圖20：4um粗化區在不同的粗化蝕刻時間其平均亮度增加比例的 變化情形

32 5um粗化區 14% -19% -14% -25% -20% -15% -10% -5% 0% 5% 10% 15% 20% 蝕刻1分鐘 蝕刻1.5分鐘 蝕刻2分鐘 粗化蝕刻時間 平均亮 度增加 比例 圖 21：5um 粗化區在不同的粗化蝕刻時間其平均亮度增加比例的變 化情形 6um粗化區 35% -16% -5% -20% -10% 0% 10% 20% 30% 40% 蝕刻1分鐘 蝕刻1.5分鐘 蝕刻2分鐘 粗化蝕刻時間 平均 亮度 增 加 比例 圖22：6um粗化區在不同的粗化蝕刻時間其平均亮度增加比例的 變化情形

33

5.4 粗化點大小對晶粒亮度的影響

由於濕式蝕刻的等向性蝕刻特性使粗化點的形狀會隨著蝕刻時 間而改變，因此，在3um~6um的粗化點大小範圍內對晶粒亮度的 影響並無明顯的規則性，但考量相位移現象破壞光阻的保護效果 使得蝕刻結果受到影響，因此，粗化點間的距離不宜太小，且須 配合蝕刻後使粗化點側面的面積與表面粗糙度能夠達到最大，對 光取出效率的提升才能有顯著幫助。就本實驗結果而言，相對亮 度I的提升與粗化點大小a及粗化蝕刻時間t無關，如下式： (8)

5.5 粗化區與未粗化區晶粒順向電壓比較

粗化蝕刻溶液(H3PO4:H2O2:H2O=1:1:9)對 n-type 的砷化鋁鎵磊晶 層蝕刻速率約每分鐘 0.9um，本實驗蝕刻時間僅從 1 分鐘至 2 分 鐘，對於磊晶層厚度的影響不大，因此以 20mA 點亮晶粒時，粗 化區順向電壓的改變與未粗化區相比沒有明顯的差異。粗化蝕刻 時間 1 分鐘時，順向電壓在粗化區與未粗化區皆介於 1.82V 到 1.83V 之間，如圖 23。粗化蝕刻時間 1.5 分鐘時，順向電壓在未 粗化區介於 1.81V 到 1.82V 之間，而粗化區則介於 1.80V 到 1.84V 之間，如圖 24。粗化蝕刻時間 2 分鐘時，順向電壓在未粗化區 介於 1.82V 到 1.84V 之間，而粗化區則介於 1.81V 到 1.85V 之間， 如圖 25。

)

,

( t

a

f

I



34 粗 化 蝕 刻 1分 鐘 1.78 1.79 1.80 1.81 1.82 1.83 1.84 1.85 1.86 1.87 1.88 1 2 3 4 5 6 7 8 9 10 樣 品 編 號 順向 電壓( V f@ 2 0m A) 未 粗 化 3um粗 化 4um粗 化 5um粗 化 6um粗 化 圖23：粗化蝕刻時間1分鐘時的順向電壓(Vf)比較 粗化蝕刻1.5分鐘 1.78 1.80 1.82 1.84 1.86 1.88 1 2 3 4 5 6 7 8 9 10 樣品編號 順向電壓 (Vf @20m A) _未粗化 3um粗化 4um粗化 5um粗化 6um粗化 圖24：粗化蝕刻時間1.5分鐘時的順向電壓(Vf)比較

35 圖25：粗化蝕刻時間2分鐘時的順向電壓(Vf)比較 蝕刻時間2分鐘 1.78 1.79 1.80 1.81 1.82 1.83 1.84 1.85 1.86 1.87 1.88 1 2 3 4 5 6 7 8 9 10 樣品編號 順向 電壓( Vf@ 20m A) 未粗化 3um粗化 4um粗化 5um粗化 6um粗化

36

5.6 光學顯微鏡下的表面形貌

不同的粗化點大小經過不同的蝕刻時間後，其表面形貌如圖26~圖 37所示。由於溼式蝕刻屬於等向性蝕刻(isotropic etching)，因此隨蝕 刻時間增加其側向蝕刻效果也愈明顯，使得粗化點直徑變小而形狀 也改變。粗化點較小者，如3um與4um，由於相位移現象，蝕刻1分 鐘就可以發現粗化點中央被蝕刻出坑孔狀。坑孔隨著蝕刻增加而增 多同時也逐漸變大終致破壞原來設計的粗化點形狀。

5.7 電子顯微鏡下的表面形貌

使用掃描式電子顯微鏡觀察晶粒表面的粗化微細結構，其表面形貌 如圖38~圖44所示。柱狀粗化點頂端的平台除因相位移現象引起部 分中央被蝕刻出坑孔狀以外，均呈現平坦的表面形貌；而柱狀粗化 點的側面以及鄰近粗化點的發光區表面則呈現粗糙的表面形貌。 3um粗化區蝕刻1.5分鐘後，柱狀粗化點上方平台大部分已消失，取 而代之的是凹陷的坑孔，其粗糙化的程度超過蝕刻1分鐘時的表面 形貌。6 um粗化區蝕刻1分鐘後，柱狀粗化點側壁比蝕刻1.5分鐘時 的粗化效果佳，鄰近的發光區表面也比較粗糙。4um粗化區即使蝕 刻時間達2分鐘，粗化點中央已被蝕刻出明顯的坑孔狀，但仍留有 部分平坦的平台。

37

圖 26：3um 粗化點蝕刻 1 分鐘的 OM 影像(500 倍)

38

圖 28：5um 粗化點蝕刻 1 分鐘的 OM 影像(500 倍)

39

圖 30：3um 粗化點蝕刻 1.5 分鐘的 OM 影像(500 倍)

40

圖 32：5um 粗化點蝕刻 1.5 分鐘的 OM 影像(500 倍)

41

圖 34：3um 粗化點蝕刻 2 分鐘的 OM 影像(500 倍)

42

圖 36：5um 粗化點蝕刻 2 分鐘的 OM 影像(500 倍)

43

圖 38：未粗化區的 SEM 影像

44

圖40：蝕刻1分鐘5um粗化點的SEM影像

45

圖42：蝕刻1.5分鐘3um粗化點的SEM影像

46

47

5.8 原子力顯微鏡(AFM)表面粗糙度分析

綜合上述實驗結果發現不同粗化區在不同的蝕刻時間條件下，對於 亮度提升並無完全一致的趨勢，因此，以表面粗糙度做為一個變因 討論，針對3um粗化區與6um粗化區進行原子力顯微鏡(AFM)表面粗 糙度分析，分析其表面形貌並選取在粗化點之間2um距離測量粗化 表面的粗糙度Ra，結果如圖45~圖50。，發現相對亮度提升越多者 其Ra亦越大，例如：3um粗化區在蝕刻時間1.5分鐘時其相對亮度提 升最多，而其Ra=23.8nm亦為三種蝕刻條件下最高者；而6um粗化 區在蝕刻時間1分鐘時其相對亮度提升最多，而其Ra=19.4nm亦為三 種蝕刻條件下最高者。以線性迴歸分析Ra與平均亮度增加比例的關 係，發現相關係數R2皆大於90%，呈現高度正相關，如圖51~圖52。 亮度提升效果受到粗糙度的影響，當粗糙度較大時，可以得到較高 的相對亮度提升效果： Ra I  (9) 將 3um 與 6um 粗化區的粗化蝕刻時間對其表面粗糙度做圖，如圖 53，得到表面粗糙度與粗化點大小及粗化蝕刻時間無關： (10) 因此，粗化表面的粗糙度是影響相對亮度提升的重要因素，在增加 粗化面積的同時必須得到較高的表面粗糙度才能得到顯著的亮度 提升效果。

)

,

( t

a

f

Ra



48

圖45：3um粗化區蝕刻時間1分鐘的AFM影像，Ra=11.3nm

49

圖47：3um粗化區蝕刻時間2分鐘的AFM影像，Ra=10.8nm

50

圖49：6um粗化區蝕刻時間1.5分鐘的AFM影像，Ra=13.6nm

51 3um粗化區平均亮度增加比例 y = 0.0186x - 0.1008 R2 = 0.953 0% 5% 10% 15% 20% 25% 30% 35% 40% 0 5 10 15 20 25 Ra(nm) 平均亮度增加比 例 _{3um粗化區 平均亮} 度增加比例 線性 (3um粗化區 平均亮度增加比 例) 圖51：3um粗化區平均亮度增加比例與Ra的關係 6um粗化區平均亮度增加比例 y = 0.0737x - 1.0859 R2 = 0.9248 -20% -10% 0% 10% 20% 30% 40% 0 5 10 15 20 25 Ra(nm) 平均亮度 增加比例 6um粗化區 平均 亮度增加比例 線性 (6um粗化 區 平均亮度增 加比例) 圖52：6um粗化區平均亮度增加比例與Ra的關係

52

圖53：3um與6um粗化區粗化蝕刻時間與粗糙度的關係 Roughness vs. Etching Time

0 5 10 15 20 25

1min 1.5min 2min

Etching Time Ra ( n m) _{3um dot} 6um dot

53

5.9 粗化區與未粗化區晶粒可靠度測試結果比較

將可靠度測試樣品依不同的粗化蝕刻時間分成三組比較，每組選 取5顆樣品，第一組實驗樣品粗化區蝕刻時間1分鐘，第二組實驗 樣品粗化區蝕刻時間1.5分鐘，第三組實驗樣品粗化區蝕刻時間2 分鐘，分別將粗化區的可靠度測試結果與中央未粗化區作比較， 如圖54~圖68。三組實驗樣品無論是未粗化區或粗化區經1000小 時持續點亮後，皆有光上升的現象，大部分光上升的比例相對於 0小時約20%以內，而未粗化區與其相對的粗化區可靠度測試結 果無顯著差異。

54 未粗化區(第一組實驗) 50% 60% 70% 80% 90% 100% 110% 120% 130% 140% 0 hr. 168hrs. 336hrs. 504hrs. 672hrs. 840hrs. 1000hrs. 測試時間 相對亮 度 晶粒樣品1 晶粒樣品2 晶粒樣品3 晶粒樣品4 晶粒樣品5 圖54: 第一組實驗未粗化區的可靠度測試結果。 3um粗化區蝕刻時間1分鐘的可靠度測試結果 50% 60% 70% 80% 90% 100% 110% 120% 130% 140% 0 hr. 168hrs. 336hrs. 504hrs. 672hrs. 840hrs. 1000hrs. 測試時間 相對 亮度 晶粒樣品1 晶粒樣品2 晶粒樣品3 晶粒樣品4 晶粒樣品5 圖55: 第一組實驗3um粗化區蝕刻時間1分鐘的可靠度測試結果。

55 4um粗化區蝕刻時間1分鐘的可靠度測試結果 50% 60% 70% 80% 90% 100% 110% 120% 130% 140% 0 hr. 168hrs. 336hrs. 504hrs. 672hrs. 840hrs. 1000hrs. 測試時間 相對亮 度 晶粒樣品1 晶粒樣品2 晶粒樣品3 晶粒樣品4 晶粒樣品5 圖56: 第一組實驗4um粗化區蝕刻時間1分鐘的可靠度測試結果。 5um粗化區蝕刻時間1分鐘的可靠度測試結果 50% 60% 70% 80% 90% 100% 110% 120% 130% 140% 0 hr. 168hrs. 336hrs. 504hrs. 672hrs. 840hrs. 1000hrs. 測試時間 相 對亮度 晶粒樣品1 晶粒樣品2 晶粒樣品3 晶粒樣品4 晶粒樣品5 圖57: 第一組實驗5um粗化區蝕刻時間1分鐘的可靠度測試結果。

56 6um粗化區蝕刻時間1分鐘的可靠度測試結果 50% 60% 70% 80% 90% 100% 110% 120% 130% 140% 0 hr. 168hrs. 336hrs. 504hrs. 672hrs. 840hrs. 1000hrs. 測試時間 相對 亮度 晶粒樣品1 晶粒樣品2 晶粒樣品3 晶粒樣品4 晶粒樣品5 圖58: 第一組實驗6um粗化區蝕刻時間1分鐘的可靠度測試結果。 未粗化區(第二組實驗) 50% 60% 70% 80% 90% 100% 110% 120% 130% 140% 0 hr. 168hrs. 336hrs. 504hrs. 672hrs. 840hrs. 1000hrs. 測試時間 相 對亮度 晶粒樣品1 晶粒樣品2 晶粒樣品3 晶粒樣品4 晶粒樣品5 圖59: 第二組實驗未粗化區的可靠度測試結果。

57 3um粗化區蝕刻時間1.5分鐘的可靠度測試結果 50% 60% 70% 80% 90% 100% 110% 120% 130% 140% 0 hr. 168hrs. 336hrs. 504hrs. 672hrs. 840hrs. 1000hrs. 測試時間 相對亮 度 晶粒樣品1 晶粒樣品2 晶粒樣品3 晶粒樣品4 晶粒樣品5 圖60: 第二組實驗3um粗化區蝕刻時間1.5分鐘的可靠度測試結果。 4um粗化區蝕刻時間1.5分鐘的可靠度測試結果 50% 60% 70% 80% 90% 100% 110% 120% 130% 140% 0 hr. 168hrs. 336hrs. 504hrs. 672hrs. 840hrs. 1000hrs. 測試時間 相對 亮對 晶粒樣品1 晶粒樣品2 晶粒樣品3 晶粒樣品4 晶粒樣品5 圖61: 第二組實驗4um粗化區蝕刻時間1.5分鐘的可靠度測試結果。

58 5um粗化區蝕刻時間1.5分鐘的可靠度測試結果 50% 60% 70% 80% 90% 100% 110% 120% 130% 140% 0 hr. 168hrs. 336hrs. 504hrs. 672hrs. 840hrs. 1000hrs. 測試時間 相對 亮度 晶粒樣品1 晶粒樣品2 晶粒樣品3 晶粒樣品4 晶粒樣品5 圖62: 第二組實驗5um粗化區蝕刻時間1.5分鐘的可靠度測試結果。 6um粗化區蝕刻時間1.5分鐘的可靠度測試結果 50% 60% 70% 80% 90% 100% 110% 120% 130% 140% 0 hr. 168hrs. 336hrs. 504hrs. 672hrs. 840hrs. 1000hrs. 測試時間 相 對亮度 晶粒樣品1 晶粒樣品2 晶粒樣品3 晶粒樣品4 晶粒樣品5 圖63: 第二組實驗6um粗化區蝕刻時間1.5分鐘的可靠度測試結果。

59 未粗化區(第三組實驗) 50% 60% 70% 80% 90% 100% 110% 120% 130% 140% 0 hr. 168hrs. 336hrs. 504hrs. 672hrs. 840hrs. 1000hrs. 測試時間 相對亮 度 晶粒樣品1 晶粒樣品2 晶粒樣品3 晶粒樣品4 晶粒樣品5 圖64: 第三組實驗未粗化區的可靠度測試結果。 3um粗化區蝕刻時間2分鐘的可靠度測試結果 50% 60% 70% 80% 90% 100% 110% 120% 130% 140% 0 hr. 168hrs. 336hrs. 504hrs. 672hrs. 840hrs. 測試時間 相對 亮度 晶粒樣品1 晶粒樣品2 晶粒樣品3 晶粒樣品4 晶粒樣品5 圖65: 第三組實驗3um粗化區蝕刻時間2分鐘的可靠度測試結果。

60 4um粗化區蝕刻時間2分鐘的可靠度測試結果 50% 60% 70% 80% 90% 100% 110% 120% 130% 140% 0 hr. 168hrs. 336hrs. 504hrs. 672hrs. 840hrs. 1000hrs. 測試時間 相對 亮度 晶粒樣品1 晶粒樣品2 晶粒樣品3 晶粒樣品4 晶粒樣品5 圖66: 第三組實驗4um粗化區蝕刻時間2分鐘的可靠度測試結果。 5um粗化區蝕刻時間2分鐘的可靠度測試結果 50% 60% 70% 80% 90% 100% 110% 120% 130% 140% 0 hr. 168hrs. 336hrs. 504hrs. 672hrs. 840hrs. 1000hrs. 測試時間 相對亮 度 晶粒樣品1 晶粒樣品2 晶粒樣品4 晶粒樣品4 晶粒樣品5 圖67: 第三組實驗5um粗化區蝕刻時間2分鐘的可靠度測試結果。

61 6um粗化區蝕刻時間2分鐘的可靠度測試結果 50% 60% 70% 80% 90% 100% 110% 120% 130% 140% 0 hr. 168hrs. 336hrs. 504hrs. 672hrs. 840hrs. 1000hrs. 測試時間 相對亮度 晶粒樣品1 晶粒樣品2 晶粒樣品3 晶粒樣品4 晶粒樣品5 圖68: 第三組實驗6um粗化區蝕刻時間2分鐘的可靠度測試結果。

62

第六章

結論

6.1 粗化蝕刻後的表面粗糙程度對相對亮度的提升有顯著影響，表面粗 糙程度大者，相對亮度的提升效果亦較大。 6.2 相對亮度的提升與粗化點大小及粗化時間無關。 6.3 粗化點間的距離越小，越容易產生相位移(phase shifting)現象， 因而產生粗化點中央坑孔狀的結果。 6.4 由於粗化蝕刻對磊晶層厚度的改變不大，因此，對順向電壓與可靠 度無不良的影響。 6.5 表面粗糙度與粗化點大小及粗化時間無關。

63

參考文獻

[1] H. J. Round, “Curious Phenomenon”, Electrical World, vol. 49, p. 309, 1907.

[2] N. Holonyak, Jr. and S. F. Bevaqua, “Coherent (visible) light emission

from Ga(As1-xPx) junctions”, Appl. Phys. Lett., vol. 1, p. 82, 1962.

[3] W. O. Groves, A. H. Herzog, and M. G. Craford, “The effect of nitrogen

doping on GaAs1-xPx electroluminescent diodes”, Appl. Phys. Lett., vol.

19, p. 184, 1971.

[4] W. N. Carr and G. E. Pittman, “One-Watt GaAs p-n junction infrared source”, Appl. Phys. Lett., vol. 3, p. 173, 1963.

[5] H. W. Deckman and J. H. Dunsmuir, “Natural lithography”, Appl. Phys. Lett., vol. 41, p. 377, 1982.

[6] H. W. Deckman, C. R. Wronski, H. Witzke, and E. Yablonovitch, “Optically enhanced amorphous silicon solar cells,” Appl. Phys. Lett., vol. 42, p. 968, 1983.

[7] H. W. Deckman, C. B. Roxlo, and E. Yablonovitch, “Maximum

statistical increase of optical absorption in textured semiconductor films,” Opt. Lett., vol. 8, p. 491, 1983.

[8] I. Schnitzer and E. Yablonovitch, “30% external quantum efficiency from surface textured, thin-film light-emitting diodes”, Appl. Phys. Lett., vol. 63, p. 2174, 1993.

[9] Geoffrey A Landis, Navid S. Fatemi, Michele J. Young and Sheila G. Bailey, “Maskless texture etching of GaAs”, Journal of the

Electrochemical Society, vol. 140, issue 12, p. L183-L184,1993.

[10] Eli Yablonovitch, T. Gmitter, J. P. Harbison and R. Bhat, “Extreme selectivity in the lift-off of epitaxial GaAs films”, Appl. Phys. Lett., vol. 51, p. 2222, 1987.

[11] I. Schnitzer, E. Yablonovitch, C. Caneau, and T. J. Gmitter, “Ultrahigh spontaneous emission quantum efficiency, 99.7% internally and 72% externally, from AlGaAs/GaAs/AlGaAs double heterostructures”, Appl. Phys. Lett., vol. 62, p. 131, 1993.

[12] R. Windisch, B. Dutta, M. Kuijk, A. Knobloch, S. Meinlschmidt, S. Schoberth, P. Kiesel, G. Borghs, G. H. Döhler, and P. Heremans, “40% efficient thin-film surface-textured light-emitting diodes by

64

devices, vol. 47, issue 7, p. 1492-1498, 2000.

[13] K. H. Huang, J. G. Yu, C. P. Kuo, R. M. Fletcher, T. D. Osentowski, L. J. Stinson, M. G. Craford and A. S. H. Liao, “Twofold efficiency

improvement in high performance AlGaInP light-emitting diodes in the 555-620nm spectral region using a thick GaP window layer”, Appl. Phys. Lett., vol. 61, p. 1045, 1992.

[14]F. A. Kish et al., “Very high-efficiency semiconductor wafer-bonded

transparent-substrate (Alx Ga1-x)0.5In0.5P/GaP light-emitting diodes”,

Appl. Phys. Lett., vol. 64, p. 2839, 1994.

[15] N. F. Gardner et al., “1.4x efficiency improvement in

transparent-substrate (AlxGa1-x)0.5In0.5P light-emitting diodes with thin

(≦2000 Å) active regions”, Appl. Phys. Lett., vol. 74, p. 2230, 1999. [16] M. R. Krames, M. Ochiai-Holcomb, G. E. Höfler, C. Carter-Coman, E. I.

Chen, I.-H. Tan, P. Grillot, N. F. Gardner, H. Chui, J.-W. Huang, S. A. Stockman, F. A. Kish, M. G. Crawford, T.-S. Tan, C. P. Kocot, M. Hueschen, J. Posselt, B. P. Loh, G. Sasser, and D. Collins, “High-power

truncated-inverted-pyramid (AlxGa1-x)0.5In0.5P/GaP light-emitting diodes

exhibiting > 50% external quantum efficiency”, Appl. Phys. Lett., vol. 75, p. 2365, 1999.

[17] 史光國編著，現代半導體發光及雷射二極體材料技術，初版，全華 科技圖書股份有限公司，台北市，民國九十年五月。 Page 4-1. [18] 施敏原著，半導體元件物理與製作技術，黃調元譯，第二版，國立

交通大學出版社，新竹市，民國九十二年九月。Page 441.

[19] Klaus Gillessen and Werner Schairer edited, Light emitting diodes : an introduction, Prentice-Hall International (UK) Ltd., 1987. page 85-90. [20] G. B. Stringfellow and M. G. Craford edited, High brightness

light-emitting diode, Semiconductors and Semimetals Vol. 48, Academic, San Diego, 1997. page 89.
