因應國際規範修訂與國內近斷層地震效應對於國內隔減震建築設計規範之研修考量

(1)

國際規範與國內近斷層地震效應對於國內隔減震建築設計規範之研修考量內政部建築研究所委託研究報告年度 108

(2)

2

因應國際規範修訂與國內近斷層地震效應

對於國內隔減震建築設計規範之研修考量

內政部建築研究所委託研究報告

中華民國 108 年 12 月

(本報告內容及建議，純屬研究小組意見，不代表本機關意見 )

(3)

(4)

2

因應國際規範修訂與國內近斷層地震效應

對於國內隔減震建築設計規範之研修考量

受委託單位：國立臺灣科技大學研究主持人：汪向榮協同主持人：黃震興研究員：林旺春、楊卓諺、游忠翰研究助理：李學文、劉康任

內政部建築研究所委託研究報告

中華民國 108 年 12 月

(本報告內容及建議，純屬研究小組意見，不代表本機關意見 )

(5)

(6)

(7)

I 目次目次 ... I 表次 ... III 圖次 ... V 摘要 ... XV 第一章研究背景與目的 ... 1 第一節國內外隔減震實務應用案例與發展 ... 1 第二節國內隔減震規範發展與研究目標 ... 5 第二章美國 ASCE/SEI 7-16 隔減震建築設計標準 ... 7 第一節隔震結構耐震設計要求 ... 7 第二節含被動消能系統建築物設計要求 ... 57 第三章理論研究與示範例 ... 95 第一節隔震系統之上界與下界特性 ... 95 第二節隔震系統之最大總位移 ... 105 第三節上部結構之地震力豎向分配方法 ... 107 第四章耐震設計規範修訂建議 ... 183 第一節第九章隔震建築物設計之修訂建議 ... 183 第二節第十章隔震建築物設計之修訂建議 ... 206 第五章結論與建議 ... 213 第一節結論 ... 213 第二節建議 ... 215 附錄一期中審查意見及廠商回應 ... 217 附錄二期末審查意見及回應 ... 221 參考書目 ... 2255

(8)

(9)

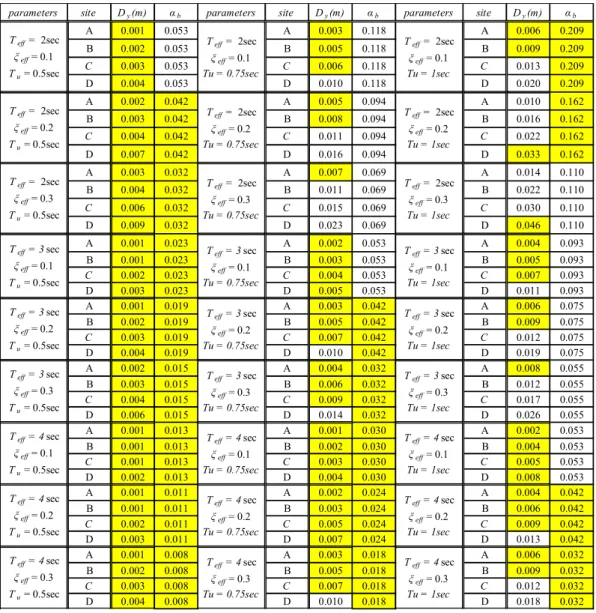

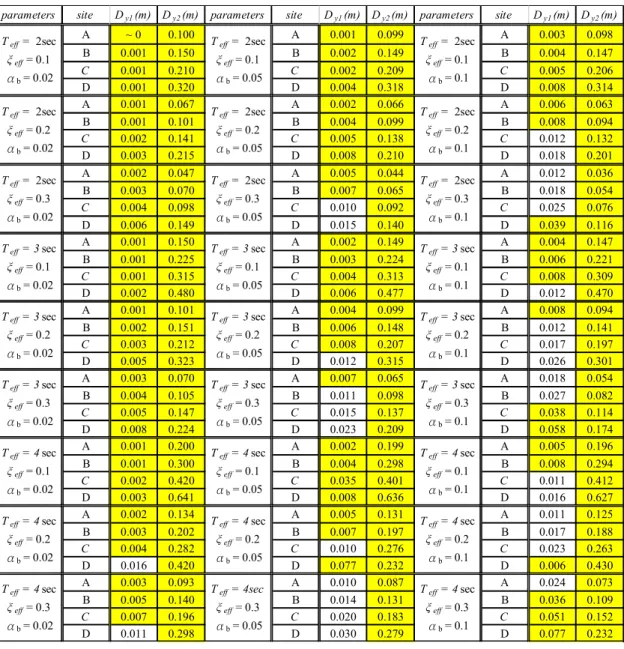

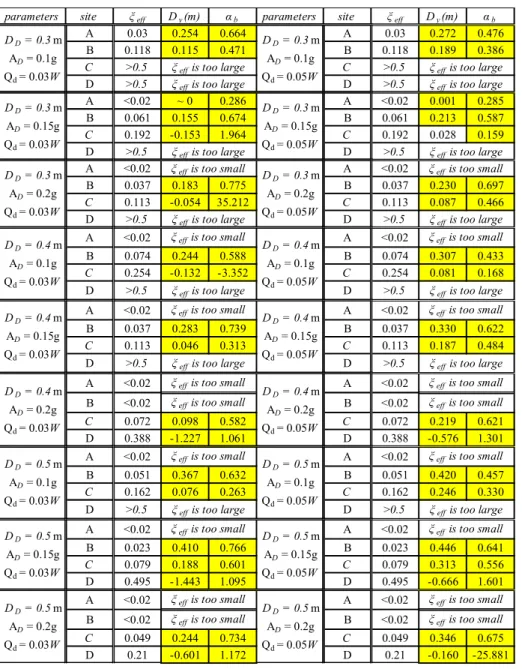

III 表次表 3-1-2.1 計算隔震系統雙線行為之設計參數條件 110 表 3-1-2.2 組合一中各設計參數下所計算得到之降伏位移與降伏後勁度比 110 表3-1-2.3 組合二中各設計參數下所計算得到之降伏位移 111 表3-1-2.4 組合三中各設計參數下所計算得到之降伏後勁度比 112 表3-1-2.5 組合四中各設計參數下所計算得到之降伏位移與降伏後勁度 113 表3-1-2.6 組合五中各設計參數下所計算得到之降伏位移 114 表3-1-2.7 組合六中各設計參數下所計算得到之降伏位移 115 表3-1-2.8 組合七中各設計參數下所計算得到之降伏位移及降伏後勁度比 116 表3-1-2.9 組合八中各設計參數下所計算得到之降伏位移及降伏後勁度比 117 表3-1-2.10 組合九中各設計參數下所計算得到之降伏位移及降伏後勁度比 118 表3-1-2.11 組合十中各設計參數下所計算得到之降伏位移及降伏後勁度比 119 表3-1-2.12 所有設計參數組合，於分析過程中發生不合理狀況之整理表 119

(10)

(11)

V 圖次圖1-1 2012年全球隔震建築數量統計 1 圖1-2 台北市地震二區住宅大樓 2 圖1-3 國內最高的隔震建築大樓 2 圖1-4 臺北表演藝術中心 2 圖1-5 位於台北市信義區之陶朱隱園 2 圖1-6 公館聯合開發大樓 3 圖1-7 台大土木系研究大樓 3 圖1-8 台北市中間層隔震建築 3 圖1-9 台北市中山區中間層隔震建築 3 圖1-10 捷運站黏彈性阻尼器 4 圖1-11 嘉義長庚醫院黏彈性阻尼器 4 圖1-12 台北科技大學紡織館黏彈性阻尼器 4 圖1-13 故宮博物院液態黏性阻尼 4 圖1-14 高科技廠房液態黏性阻尼 4 圖3-1-2.1 典型隔震元件雙線性力量-變形行為 120 圖3-1-2.2 組合一中發生降伏位移為負值之遲滯迴圈 120 圖3-1-2.3 組合一中發生降伏位移及降伏後勁度比皆為負值之遲滯迴圈 120 圖3-1-2.4 組合一中降伏後勁度比大於工程應用範圍之遲滯迴圈 121 圖3-1-2.5 組合二的兩個計算結果中，降伏位移一組合理一組不合理之狀況 121 圖3-1-2.6 組合二的兩個計算結果中，降伏位移皆不合理之狀況 121 圖3-1-2.7 組合三較容易得到符合實務應用之力學特性 122

(12)

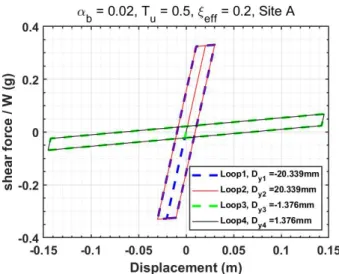

VI 圖3-1-2.8 組合三計算結果中，降伏後勁度比較大之狀況 122 圖3-1-2.9 組合四的四個計算結果中，僅迴圈一符合實務應用力學特性之案例 122 圖3-1-2.10 組合四的四個計算結果中，僅迴圈二符合實務應用力學特性之案例 123 圖3-1-2.11 組合四的四個計算結果中，皆不符合實務應用力學特性之案例 123 圖3-1-2.12 組合五的四個計算結果中，僅迴圈二符合實務應用力學特性之案例 123 圖3-1-2.13 組合五的四個計算結果中，僅迴圈二符合實務應用力學特性之案例 124 圖3-1-2.14 組合六的四個計算結果中，僅迴圈二符合實務應用力學特性之案例 124 圖3-1-2.15 組合六的四個計算結果中，皆不符合實務應用力學特性之案例 124 圖3-1-2.16 組合七中發生降伏位移小於工程應用範圍之遲滯迴圈 125 圖3-1-2.17 組合七中合理之遲滯迴圈 125 圖3-1-2.18 組合八的兩個計算結果中，降伏位移皆不符合實務應用範圍之案例 125 圖3-1-2.19 不同降伏後勁度比與等效阻尼下，判別式 D 之數值分佈 126 圖3-1-2.20 組合九中降伏位移及降伏後勁度比過大之案例 126 圖3-1-2.21 組合九中降伏位移為負值及降伏後勁度比過大之案例 126 圖3-1-2.22 組合九中降伏位移及降伏後勁度比皆為負值之案例 127

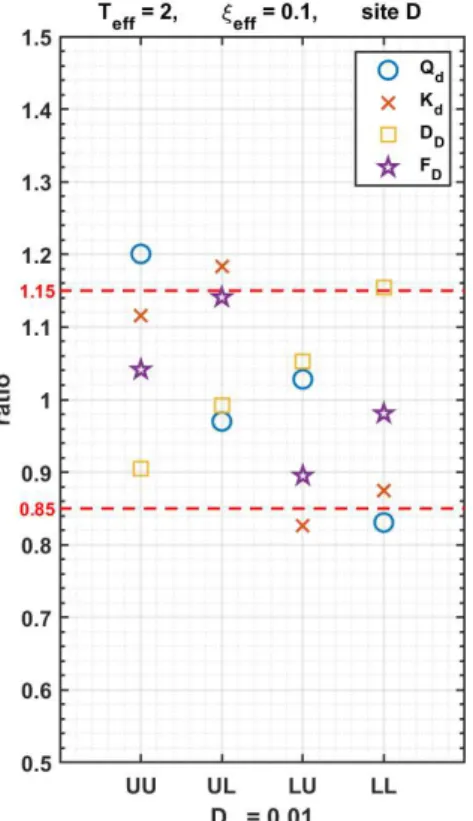

圖3-1-2.23 隔震系統於工址 D 之需求下，考量標稱特性 (Teff =2sec、ξeff =0.1、 Dy =10mm) 上、下界變異性之遲滯迴圈與相應之參數變化 127

圖3-1-2.24 隔震系統於工址 B 之需求下，考量標稱特性 (Teff =2sec、ξeff =0.2、 Dy =10mm) 上、下界變異性之遲滯迴圈與相應之參數變化 127

圖3-1-2.25 隔震系統於工址 C 之需求下，考量標稱特性 (Teff =2sec、ξeff =0.2、 Dy =10mm) 上、下界變異性之遲滯迴圈與相應之參數變化 128

(13)

VII

圖3-1-2.26 隔震系統於工址 D 之需求下，考量標稱特性 (Teff =2sec、ξeff =0.2、

Dy =10mm) 上、下界變異性之遲滯迴圈與相應之參數變化 128

圖3-1-2.28 隔震系統於工址 A 之需求下，考量標稱特性 (Teff =2sec、ξeff =0.3、

圖3-1-2.29 隔震系統於工址 B 之需求下，考量標稱特性 (Teff =2sec、ξeff =0.3、

圖3-1-2.30 隔震系統於工址 C 之需求下，考量標稱特性 (Teff =2sec、ξeff =0.3、

(14)

VIII

(15)

IX

(16)

X

Dy =10mm) 上、下界變異性後，其相應參數之改變程度 144

(17)

XI

(18)

XII

(19)

XIII

Dy =30mm) 上、下界變異性後，其相應參數之改變程度 169 圖3-2.1 隔震系統平面配置模型 170 圖3-2.2 ASCE7-16 定義最大總位移與我國規範之差異量(m=5~7) 170 圖3-2.3 ASCE7-16 定義最大總位移與我國規範之差異量(m=8~10) 171 圖3-2.4 ASCE7-16 定義最大總位移與我國規範之差異量三向圖(n=1) 171 圖3-2.5 ASCE7-16 定義最大總位移與我國規範之差異量三向圖(n=2) 172 圖3-2.6 ASCE7-16 定義最大總位移與我國規範之差異量三向圖(n=3) 172 圖3-2.7 ASCE7-16 定義最大總位移與我國規範之差異量三向圖(n=4) 173 圖 3-3.1 單層隔震結構於不同隔震系統型式(左：橡膠類；右：滑動類)與不同等效阻尼下，上部結構(RI=1.0)之地震力豎向分配結果 173 圖 3-3.2 單層隔震結構於不同隔震系統型式(左：橡膠類；右：滑動類)與不同等效阻尼下，上部結構(RI=1.5)之地震力豎向分配結果 174 圖 3-3.3 單層隔震結構於不同隔震系統型式(左：橡膠類；右：滑動類)與不同等效阻尼下，上部結構(RI=2.0)之地震力豎向分配結果 174 圖 3-3.4 4 層隔震結構於不同隔震系統型式(左：橡膠類；右：滑動類)與不同等效阻尼下，上部結構(RI=1.0)之地震力豎向分配結果 175 圖 3-3.5 4 層隔震結構於不同隔震系統型式(左：橡膠類；右：滑動類)與不同等效阻尼下，上部結構(RI=1.5)之地震力豎向分配結果 175

(20)

XIV 圖 3-3.6 4 層隔震結構於不同隔震系統型式(左：橡膠類；右：滑動類)與不同等效阻尼下，上部結構(RI=2.0)之地震力豎向分配結果 176 圖 3-3.7 9 層隔震結構於不同隔震系統型式(左：橡膠類；右：滑動類)與不同等效阻尼下，上部結構(RI=1.0))之地震力豎向分配結果 176 圖 3-3.8 9 層隔震結構於不同隔震系統型式(左：橡膠類；右：滑動類)與不同等效阻尼下，上部結構(RI=1.5)之地震力豎向分配結果 177 圖 3-3.9 9 層隔震結構於不同隔震系統型式(左：橡膠類；右：滑動類)與不同等效阻尼下，上部結構(RI=2.0)之地震力豎向分配結果 177 圖 3-3.10 19 層隔震結構於不同隔震系統型式(左：橡膠類；右：滑動類)與不同等效阻尼下，上部結構(RI=1.0))之地震力豎向分配結果 178 圖 3-3.11 19 層隔震結構於不同隔震系統型式(左：橡膠類；右：滑動類)與不同等效阻尼下，上部結構(RI=1.5)之地震力豎向分配結果 178 圖 3-3.12 19 層隔震結構於不同隔震系統型式(左：橡膠類；右：滑動類)與不同等效阻尼下，上部結構(RI=2.0)之地震力豎向分配結果 179 圖 3-3.13 39 層隔震結構於不同隔震系統型式(左：橡膠類；右：滑動類)與不同等效阻尼下，上部結構(RI=1.0))之地震力豎向分配結果 179 圖 3-3.14 39 層隔震結構於不同隔震系統型式(左：橡膠類；右：滑動類)與不同等效阻尼下，上部結構(RI=1.5)之地震力豎向分配結果 180 圖 3-3.15 39 層隔震結構於不同隔震系統型式(左：橡膠類；右：滑動類)與不同等效阻尼下，上部結構(RI=2.0)之地震力豎向分配結果 180

(21)

XV 摘要關鍵詞：建築物耐震設計規範及解說、隔震建築物設計、含被動消能系統建築物之設計、耐震設計規範修訂一. 研究緣起我國於2005 年頒布施行的建築物耐震設計規範及解說中，首次增加了「隔震建築物設計」與「含被動消能系統建築物之設計」兩章節，爾後於 2011 年頒布施行的修正版本中，僅針對「隔震建築物設計」之內容進行微幅調整。在1999 年九二一集集大地震及國內相關規範提出後，隔減震技術已廣泛應用於國內多項重要公共工程與民生建築，至今國內已超過150 個建案採用隔震設計，近 400 個建案採用速度型消能元件進行減震設計。除此之外，國內於近十年內亦開始將隔減震技術應用於橋梁新建與補強工程。目前國內隔減震建築設計規範之分析與測試規定，主要仍依循FEMA 273 與 274 (1997 年)之報告內容。然而，於 FEMA368 與369(2000 年)以及其後發行的相關正式報告與準則，包括 FEMA 450(2003 年)，以及ASCE/SEI 7-05、7-10、7-16，隔減震建築之設計精神已有大幅變更，其中包括考慮性能導向與風險告知之設計地震需求、同時考慮第一與殘餘模態之等效線性靜力分析與反應譜動力分析程序、以及合理考慮變異性之邊界值分析；此外，分析時採用之地震歷時選取以及人造地震歷時製作，亦有因應近年全球記錄到的長延時與近斷層地表運動，而有所合理建議。因此，隨著全球耐震概念的演進及設計規範的脈動、因應國內工程業界於實務設計之回饋意見、以及鑒於國內近期多記錄到具有長週期高脈衝速度效應之近斷層地表運動(如 1999 年九二一集集大地震與2018 年花蓮地震)，實迫切需要提出國內下一世代隔減震建築設計規範修訂方向與草案。二. 研究方法及過程本研究的主軸為因應國際規範修訂與相關近斷層地震研究結果，提出國內隔減震建築設計規範之修正對策，以達到與全球並駕齊驅之目標，並同時兼顧本土特性與有效解決品管不良問題，研究內容包含對於國內外重要文獻蒐集與彙整 (如 ASCE/SEI 7-16)，以及目前國內針對近斷層地表運動效應對於地震工程之衝擊與因應對策。同時，針對美國規範中重大修訂之內容，進行了深入的理論探討以及示範例研究；包括隔震元件變異性對於設計參數之影響、隔震系統考量偏心扭轉之計算方式、以及隔震結構地震力豎向分配之方法。其中，針對隔震元件(系統)之變異性，除了探討美國規範中考量變異性之方式，更進一步針對我國耐震設計規範之內容以及特性，研討出適合我國之變異性考量方式，並於多組設計需

(22)

XVI 求之示範例中，探討我國規範針對變異性規範修訂之保守性。三. 重要發現本報告最後依據上述的研究成果與結論，提出國內隔減震建築設計規範之修正草案，包含相關分析設計與測試要求，可供國內相關工程師、產品供應商、以及公務部門使用。對於現行規範中，第九章隔震建築物設計，以及第十章含被動消能系統建築物之設計，提出了數項修訂與新增建議。新增部分包含隔震元件力學行為變異性之定義與解釋；以及於隔震元件試驗規定中，新增了出廠試驗之規定。修訂部分主要則建議將隔震元件動力歷時分析方法，包含近斷層區域之考量，合併至第三章中動力分析之相關規定；同時，因應出廠試驗之試驗項目，針對原有的性能保證試驗及實體試驗，亦於參考ASCE7-16 後做了一定程度上之修訂。對於減震建築物，亦於規範建議修訂中，參考美國ASCE/SEI 7-16 中相關概念，明確規定減震之定義，以避免業界於實務應用上，對於減震建築認知上之衝突與混淆。四. 主要建議事項根據本研究之成果，提出以下具體建議。建議一進行「建築物耐震設計規範與解說第九章及第十章修正草案」審查：立即可行建議主辦機關：內政部營建署根據本研究成果羅列之規範第九章及第十章修訂項目，包含隔震系統設計參數之變異性、隔震元件出廠試驗等條文之新增，以及動力分析方法、減震建築之定義、與隔減震元件試驗規定等條文之修訂，皆經過數次產官學界專家之座談會進行協商，具有一定的嚴謹性、公平性、以及正確性，建議將修訂完成之第九章及第十章修正草案提送內政部營建署審查，以更新現有之「建築物耐震設計規範與解說」，早日頒布供工程界使用。

(23)

XVII

Abstract

Keywords：Taiwan seismic design code, seismic design requirements for seismically isolated structure, seismic design requirements for structures with damping systems, revisions of design codes, near-field earthquake effect.

In 2005, the two new chapters,「Seismic design requirements for seismically isolated structure」and「Seismic design requirements for structures with damping systems」, have been firstly approved in the previous version of Taiwan seismic design code. Afterward, merely the former chapter was slightly revised in the current code, which was approved in 2011. Following the 921 Chi-Chi Earthquake and the proposing of new codes, the technologies of seismic isolation and energy dissipation have been widely applied in many public constructions and private buildings. Until present, there are more than 150 seismically isolated buildings and 400 damping system embedded structures. Moreover, in the last decade, such techniques have been applied in bridge and retrofit structures. The current Taiwan seismic design code still follows the American FEMA 273 and FEMA 274 standards, which are approved in 1997. However, according to the FEMA 368 and FEMA 369, approved in 2000, and the afterward FEMA 450 (approved in 2003), as well as ASCE/SEI 7-05, 7-10, and 7-16, the design concepts for seismic isolation and energy dissipation have been significantly improved, such as the linear static and dynamic spectrum analysis considering first and higher structural modes, and reasonably considering the boundary problems lead from the variabilities on isolation and energy dissipation devices. Furthermore, several suggestions have been made for deciding seismic ground motions, adapted for dynamic time history analysis, owing to the study on the near-field earthquake effects and long period ground motions. Therefore, in view of the improvements of global seismic design concept and the near-field ground motions discovered recent years in Taiwan, it is necessary and imperative to propose a revision for seismic design code on seismic isolation and energy dissipation.

In this context, this study aims to propose a revision to the current Taiwan seismic design code considering the latest global seismic design codes and the near-field effects discovered in Taiwan. The objects are to keep pace with the global developments in the seismic structural design field and to solve the quality control problems for isolation and energy dissipation devices in Taiwan. To this end, this study begins with references collecting and compaction. The American ASCE/SEI 7-16 standard will be focused. On the other hand, the study on the impacts and effects caused from near-field ground motions happened in Taiwan will be conducted. Besides, the revisions to seismic design code, such as requirements of seismic ground motions, seismic design and analysis process, and testing provisions, could greatly improve the promotion of seismic

(24)

XVIII

(25)

1

第一章研究背景與目的

第一節國內外隔減震實務應用案例與發展對於結構隔震技術之應用，根據 2012 年之統計【1】 (圖 1)，全球約 30 個國家中，已有超過10,000 個隔震建築之案例，其中以日本約有 6600 棟隔震建築為最，其次為中國、俄羅斯、義大利、美國等。舉例而言，美國南加州大學醫院以及日本郵政省電腦中心的隔震結構，分別在1994 美國加州北嶺地震與 1995 日本阪神地震中，直接驗證了應用隔震技術的良好耐震表現及可靠性；其他如阪神地區的

復舊工作、美國舊金山市政廳(San Francisco City Hall)的補強【2】

、美國加州州政

府交通部/加州公路巡警局車管中心(Caltrans/ CHP Traffic Management Center)【3】

、加州大學洛杉磯分校柯克赫夫廳(UCLA Kerckhoff Hall)與洛城郡緊急災難運作中

心(Los Angeles County Emergency Operations Center)的建造【4】

、以及各國採用隔震技術進行結構設計之諸多實務案例【5-8】，皆驗證了全球隔震技術蓬勃發展的趨勢。圖1-1 2012 年全球隔震建築數量統計反觀國內之發展，於 1999 年九二一集集大地震後，隔震技術已逐漸廣泛應用於國內建築工程，根據統計【9】，截至2009 年底全台約有 50 個建案採用隔震設計，目前雖無正式統計資料，然而根據初步調查結果，全台至今已超過200 個建案採用隔震設計。舉例而言，位於台北市地震二區之地上十二層地下三層的住宅大樓，隔震系統位於一樓下方，其採用了18 顆高阻尼橡膠支承墊，並搭配 6 組油壓阻尼器【10】 (圖 2)；位於新北市淡水區的地上三十八層地下三層的住宅大樓，為目前國內最高的隔震建築大樓，如圖3 所示，其建築總高度達 133.2 m，高寬比為3.17，隔震系統位於一樓下方，配置有 43 顆鉛心橡膠支承墊【11】，其支承墊平面尺寸最大為1.5m，建築物隔震週期約為 5.18 sec。除橡膠支承墊外，座落於台北市士林區，地上十二層地下一層，同時具有結構平面和立面不規則的台北表演藝術中心(圖 4)，採用了 89 組摩擦單擺支承，其最大平面尺寸達 2.2 m。摩擦單擺支承之優勢為：隔震週期與垂直載重無關、水平勁度與垂直載重成正比；因此可以適用於如此複雜及不規則之建築配置。同樣地，位於台北市信義區地上二

(26)

2 十一層地下四層之陶珠隱園，隔震系統位於地下四層下方，設置有48 個摩擦單擺隔震支承。該結構設計利用調整曲面半徑之方式，控制隔震週期，並且以表面摩擦來消散地震能量，以有效降低隔震位移，如圖5 所示。圖1-2 台北市地震二區住宅大樓圖1-3 國內最高的隔震建築大樓圖1-4 臺北表演藝術中心圖1-5 位於台北市信義區之陶朱隱園除基礎隔震建築物外，中間層隔震建築物之實務案例亦與日俱增，其目的在

(27)

3 於滿足建築上的特殊考量與功能需求，且在都會區之施工較為便捷。目前國內最常見之中間層隔震層設計是將隔震層設置在一樓頂部，如台北公館捷運大樓(圖 6)與國立台灣大學土木系研究大樓(圖 7)。位於台北市之社區住宅大樓，為地上二十三層地下四層之中間層隔震建築，如圖8 所示；隔震系統位於二樓上方，一至二樓為群樓，三至二十三樓為兩棟隔震上部結構，採用30 組平面尺寸為 1.4 m 之鉛心橡膠支承墊與8 組液態黏性阻尼器。現今國內具有最高隔震層之中間層隔震建築，為位於台北市中山區地上十六層地下六層之大樓(圖 9)，隔震系統位於四樓下方。相較於基礎隔震建築物之設計與興建，中間層隔震建築物雖可提高施工效率以及更有效地使用現有建築用地，然而因上部結構與下部結構之特性均會影響隔震之效益，而使得設計更為複雜；其中非預期之高模態耦合效應，更會造成中間層隔震建築物無法發揮預期之隔震效果【12-14】。圖1-6 公館聯合開發大樓圖1-7 台大土木系研究大樓圖1-8 台北市中間層隔震建築圖1-9 台北市中山區中間層隔震建築由圖 10 中可知，國內除了重要民生設施如醫院、學校以及防救災單位等重要建築，因必須在地震中及震後發揮功能，而採用隔震設計，以保護結構本身及其內部重要或貴重之非結構設備；一般住宅大樓亦開始大量應用隔震設計，以保障生命安全並且提升使用者之舒適性。另外，現今國內的新建建築結構逐漸走向超高層規劃設計【15,16】，諸多建築案例動輒超過三十層樓高，此時結構設計除需考慮地震力外，風力亦為重要設計考量【16,17】；原因為由於建築高度過高、基本振動週期較長，使得風力載重往往會控

(28)

4 制結構設計之結果，在上述建築中，工程師多會考慮採用減震技術與產品，以同時提昇耐震能力並增進居住舒適性。921 地震之後，國內已有許多新建的建築物採用減震設計，以及許多既有的建築物採用阻尼器補強。根據初步調查結果，於 2013 年國內已有超過 300 個建築案例採用速度型消能元件之減震設計，包括一般住宅大樓、公共建設與重要結構等，此外，在近十年內亦開始應用於國內橋梁新建與補強工程【18,19】，包括採用黏性與黏彈性阻尼器設計之公共建設、高科技廠房與重要結構等，如圖11 為捷運車站採用黏彈性阻尼器設計、圖 12 為醫院採用黏彈性阻尼器設計、圖13 為學校教學大樓採用黏彈性阻尼器補強、圖 14 為博物館採用液態黏性阻尼器補強，及圖15 為高科技廠房採用液態黏性阻尼器補強；而國外則有美國、日本、中國、墨西哥、義大利等地區多有採用。圖1-10 捷運站黏彈性阻尼器圖1-11 嘉義長庚醫院黏彈性阻尼器圖1-12 台北科技大學紡織館黏彈性阻尼器圖1-13 故宮博物院液態黏性阻尼圖1-14 高科技廠房液態黏性阻尼

(29)

5 綜上所述，目前隔、減震設計已是一門相當成熟的技術，在諸多分析、試驗研究與實際應用案例中均已驗證其為相當有效的抗震技術，可大幅減少地震反應、增加結構的安全性、降低非結構元件、設備與系統的地震需求，並可滿足結構與非結構設備最高性能水準要求。第二節國內隔減震規範發展與研究目標在 1999 年九二一集集大地震及國內相關規範提出後，隔減震技術已廣泛應用於國內多項重要公共工程與民生建築，至今國內已超過200 個建案採用隔震設計，近500 個建案採用速度型消能元件進行減震設計。近年較著名之重要工程案例，除上述建築外，尚有佛教慈濟醫院、長庚醫院、中央與臺北市災害應變中心、內政部建築研究所、捷運站聯合開發大樓、國家實驗研究院國家動物中心、中央研究院、中華電信股份有限公司、中華郵政股份有限公司、國立臺灣、交通、臺北科技大學、臺北101 國際金融大樓、臺北藝術中心、故宮博物院、台新銀行、台灣銀行、台灣積體電路製造股份有限公司、聯華電子股份有限公司、宏盛帝寶、御之苑、陶朱隱園等。此外，國內近十年內亦開始將隔減震技術應用於橋梁新建與補強工程。我國於 2005 年 7 月 1 日頒布施行的建築物耐震設計規範及解說【₂₀】中，首次增加了「隔震建築物設計」與「含被動消能系統建築物之設計」兩章節，其中分別針對隔震建築物與含被動消能系統建築物之設計概念、設計方式、靜力與動力分析方法、以及元件之試驗與檢核等，提出了明確的定義與規定。其內容之相關條文規定，乃在學研界與工程界逐年的研修與檢討下更臻完善；例如過去內政部建築研究所委託國家地震工程研究中心執行「建築物耐震設計規範隔震設計及含被動消能系統設計專章研修與示範例研擬」計畫【₂₁】與「建築物速度型被動消能元件設計手冊之研擬」計畫【₂₂】，其中便提供了詳細示範例說明隔震元件、速度型消能元件之基本參數、力學特性及完整設計流程。爾後於 2011 年頒布施行的修正版本【₂₃】中，亦針對「隔震建築物設計」之內容進行了微幅的調整。目前國內隔減震建築設計規範之分析與測試規定，主要仍依循 FEMA 273 與 274 (1997 年)【24】之報告內容。然而，於FEMA368 與 369(2000 年)【25】以及其後發行的相關正式報告與準則，包括FEMA 450(2003 年)【26】，以及ASCE/SEI 7-05 【27】、7-10【28】、7-16【29】，隔減震建築之設計精神已有大幅變更，包括考慮性能導向與風險告知之設計地震需求、同時考慮第一與殘餘模態之等效線性靜力分析與反應譜動力分析程序、以及合理考慮變異性之邊界值分析；此外，分析時採用之地震歷時選取以及人造地震歷時製作，亦有因應近年全球記錄到的長延時與近斷層地表運動，所提出之合理建議。綜合上述，隨著全球耐震概念的演進及設計規範的脈動、因應國內工程業界於實務設計之回饋意見、以及鑒於國內近期多記錄到具有長週期高脈衝速度效應之近斷層地表運動(如 1999 年九二一集集大地震與 2018 年花蓮地震)，實迫切需

(30)

6 要提出國內下一世代隔減震建築設計規範修訂方向與草案。再者，對於隔減震元件的測試要求，包括試驗規定與檢核標準，有鑒於隔減震元件在過去數十年的多元性與不斷創新、近年國內實驗設施容量大幅提升、長延時與近斷層地表運動之合理測試程序、近期日本阻尼器之品管不週事件，實有必要進行更為嚴謹的探討，並提出更為適切且合理的之測試要求，以俾利國內隔減震建築設計規範更臻完整，並使國內隔減震技術之應用與發展更趨健全，避免此一優良耐震技術再次遭到誤用或社會大眾的誤解。因此，本研究的主要目的為，因應國際規範修訂、國內近斷層地震效應，提出國內隔減震建築設計規範之修正對策，以達到與全球並駕齊驅之目標，並同時兼顧本土特性與有效解決品管不良問題。其中透過國內外重要文獻之蒐集與彙整，並且進一步整理國外相關規範之演進，可以了解其規範修訂之精神與概念，藉此經驗可以釐清我國規範現況之優勢與修訂之策略；再者，藉由研究我國近斷層地震之特性，以及歷年來近斷層地震對於建築所造成的影響，可以進一步完善現行規範中，對於近斷層地震應對策略所不足之處。本研究所提出之規範修正草案，包含相關分析設計與測試要求，可供國內相關工程師、產品供應商、以及公務部門使用，同時有效且正確地推廣隔減震技術，使國內隔減震技術發展更為成熟。

(31)

7

第二章美國 ASCE/SEI 7-16 隔減震建築設計標準

第一節簡介

ASCE (American Society of Civil Engineers)美國土木工程師學會，成立於 1852 年，為美國該領域最早成立之非營利性組織，亦為全球土木技術發展之領頭羊。

其專業領域會員至今已超過15 萬人，遍佈全球 177 個國家。該學會研究範疇包

含營建工程、建築、工程力學、河海工程、大地、環境、測量、以及交通工程等。
