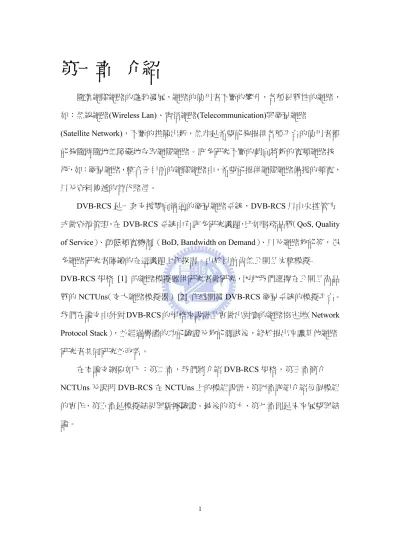

1
第一章 第一章 第一章
第一章 介紹 介紹 介紹 介紹
隨著網際網路的蓬勃發展，網路的使用者不斷的攀升，各種異質性的網路，
如：無線網路(Wireless Lan)、電信網路(Telecommunication)與衛星網路
(Satellite Network)，不斷的推陳出新，無非是希望能夠提供各種平台的使用者都 能夠隨時隨地無障礙地存取網際網路。許多研究不斷的朝向將新的寬頻網路技 術，如：衛星網路，整合至目前的網際網路中，希望能提供網際網路備援的頻寬，
以及資料傳遞的替代路徑。
DVB-RCS 是一套支援雙向溝通的衛星網路系統，DVB-RCS 以中央控管方 式做資源管理，在 DVB-RCS 系統中有許多研究議題，比如服務品質（QoS, Quality of Service）、動態頻寬機制（BoD, Bandwidth on Demand）、以及網路效能等，很 多網路研究者陸續的在這議題上作探討。由於目前尚無公開且完整模擬
DVB-RCS 規格 [1] 的網路模擬器供研究者做研究，因此我們選擇在公開且高品 質的 NCTUns（交大網路模擬器） [2] 作為開發 DVB-RCS 衛星系統的模擬平台。
我們在論文中針對 DVB-RCS 的規格來設計且實做出對應的網路協定堆（Network Protocol Stack），並經過嚴謹的功能驗證及效能測試後，終於提出來讓其他網路 研究者共同研究並改善。
在本論文綱要如下：第二章，我們將介紹 DVB-RCS 規格，第三章簡介 NCTUns 及說明 DVB-RCS 在 NCTUns 上的模組設計，第四章詳細介紹每個模組 的實作，第五章是模擬結果與數據驗證。最後的第六、第七章則是未來展望與結 論。
2
第二章 第二章 第二章
第二章 背景 背景 背景 背景
數位視訊廣播（DVB, Digital Video Broadcasting）目前是由 DVB 計畫組織 所維護的一系列國際承認的數位電視公開標準 [3] 。這套標準在歐洲使用的也 相當的普及，而在本章節中，我們遵照了歐洲電信標準協會（ETSI, European Telecommunications Standards Institute）DVB-RCS 相關的規格書，並在 NCTUns 上開發這套系統，而在往後的章節中我們也會驗證這套系統的正確性，並且提供 相關的模擬數據以便供日後的參考。
而在本節內，我們會漸循式的介紹 MPEG-2 [4] 系統、DVB 及 DVB-RCS，
這是由於 DVB 系統基本上是架構在 MPEG-2 系統上，並且遵循了很多 MPEG-2 的基本規格，而最後我們再引進返回通道的概念，以真正建構出整個 DVB-RCS 的架構。
2.1 規格介紹
2.1.1 MPEG2 規格
MPEG-2 是於 1994 年由 MPEG 工作團隊所發佈的視頻及音頻壓縮的國際標 準。而 MPEG-2 通常用來為廣播信號提供視頻及音頻編碼，其應用包括了數位 衛星電視、有線電視等。而 MPEG-2 在經過適當的修改後，現今也成為了 DVD 產品的核心技術。
MPEG-2 並非是對 MPEG-2 編碼器進行標準化，而是為經過 MPEG-2 編碼的 位元流提供了一種標準格式，另外一方面，它也為 MPEG-2 解碼器提供了一個 標準模式。而 MPEG-2 標準的音頻部份大致上以 MPEG-1 為標準，因此兩者的 相容性很強。這一點也使得現有的 MPEG-1 設備可對 MPEG-2 信號中相容 MPEG-1 的部份信號進行解碼，而 MPEG-2 的設備也可解碼 MPEG1 信號，從而
3
實現向前相容。
在經過 MPEG-2 系統編碼過後，大致上會分成以下兩種形式的資料流：
I. 傳輸流（Transport stream）
主要應用為數位視訊及音訊傳輸在不可靠的傳輸媒介上。
通常都使用在廣播的應用上，例如 DVB。
II. 程式流（Program stream）
主要應用在可靠的傳輸媒介上，例如 Disk。
藉由下圖 2-1，我們將對 MPEG-2 系統作簡短的介紹。以下我們可以看到視 訊資料及音訊資料是分別輸入的，並且分別作各自的編碼（此處編碼的用意就是 將本來較大的檔案經由適當的編碼成較小的檔案，如此一來便可降低頻寬的浪 費）產生單元傳輸流（elementary stream），接著再將各自產生的單元傳輸流作封 包切割（packetize）並產生一連串的封包切割單元傳輸流（PES, Packetized Elementary Stream），而在多工（multiplexing）中可以合併多個單元傳輸流，並 全部統一切割成最小大小為 188 位元組的傳輸流封包（TS packet），並且一個個 輸出傳輸流封包，進而形成傳輸流或是程式流，最後再交給實體層作通道編碼
（channel coding）及調變（modulation）的處理。
4
圖 2-1 視訊及音訊在經過編碼及多工處理流程圖
MPEG-2 是一個規模相當龐大的系統，我們在這裡只是稍微提到幾個重要部 份，而 DVB 基本上就是架構在這樣的系統上，並且承襲了很多 MPEG-2 本有的 機制，而在往後的小節中，我們也會介紹 DVB 是如何建構在 MPEG-2 之上的。
2.1.2 DVB 規格
DVB 是由歐洲電信標準協會、歐洲電子標準化組織（CENELEC, European Committee for Electrotechnical Standardization）及歐洲廣播聯盟（EBU, European Broadcasting Union）聯合組成的「聯合專家組」（JTC, Joint Technical Committee）
發起的。而這些標準定義了傳輸系統的實體層及資料鏈結層。設備通過同步並行 介面（SPI, Synchronous parallel interface），同步串列介面（SSI, Synchronous serial interface），或非同步串列介面（ASI, Asynchronous serial interface）與實體層交互。
而資料是以 MPEG-2 傳輸流的方式傳輸。
DVB 系統傳輸方式有以下幾種，而本章節主要是針對 DVB-S2 來做討論：
衛星（DVB-S 及 DVB-S2）。
有線（DVB-C）。
5
地面無線（DVB-T）。
手持地面無線（DVB-H）。
下圖 2-2 中定義出 DVB 協定的架構，針對不同的應用類型，DVB 亦定義了不同 的模式，而所有資料的傳輸都是架構在 MPEG-2 TS 的系統上。而以下我們將會 針對各個模式作說明：
圖 2-2 DVB 協定在不同應用類型的架構圖
DVB 根據不同的應用程式類型提供了以下幾種資料廣播的模式：
資料管道（Data Piping）。
資料流（Data Streaming）。
多協定封裝（MPE, Multi-protocol Encapsulation）。
資料傳送帶（Data Carousels）。
對象傳送帶（Object Carousels）。
資料管道：
6
資料廣播規範中規定資料管道模式支援在 DVB 兼容的廣播網路中傳送 簡單的、非同步的（asynchronous）、端對端（end-to-end）的資料。其 中亦規定直接將所需廣播的資料插入到 MPEG2-TS 處理（也就是說不 用再做其他的封裝及切割的動作）。
資料流：
資料廣播規範中規定資料流模式支援在 DVB 兼容的廣播網路中傳送資 料流導向的（streaming-oriented）、端對端的、同步（synchronous）或非 同步的資料。而需要廣播的資料必須做分割封包成為分割封包單元流並 插入到 MPEG2-TS 處理（也就是說會做至少一次切割的動作）。
而對於非同步資料流，如 RS-232 資料並沒有任何定時的要求。
同步資料流及同步化（synchronized）資料流均是要求定時的資料流。
而同步資料流在接收端可以恢復其時脈（clock）及資料，例如 E1, T1。
而同步化資料流可以實現與其他資料流的同步回放（play back in synchronization）。
多協定封裝：
多協定封裝模式支援使用通訊協定（例如 TCP, UDP）傳輸資料的資料 廣播，而傳輸的資料都必須按照數位儲存體控制命令（DSM-CC, Digital Storage Media-Command and Control，而這部份規格是定義在 ISO/IEC 13818-6，並且符合 MPEG-2 private section 格式）格式封裝。
多協定封裝提供了在 MPEG2-TS 之上傳送使用其他通訊協定的一種機 制。對傳送 IP 協定做了最佳化，但是也可以透過邏輯鏈結控制層／子 網附著點（LLC/SNAP, Logical Link Control/Sub-network Attachment Point）封裝模式傳送其他協定的資料。它包含了單點傳播／多點傳播
7
／廣播（unicast/multicast/broadcast），並且利用 48 位元紀錄收端的 MAC 位址。但是由於 DVB 網路是廣播性質的，所以資料的安全是十分重要 的。而封裝協定支援對資料的加密以及動態變換 MAC 位址以確保傳送 數據的安全。
資料傳送帶：
資料傳送帶模式支援週期性的資料傳輸，且資料的長度已知並且可以從 資料傳送帶中及時的更新、添加或刪除內容。而資料亦可以切割成更小 的模組，或是多個模組亦可以組成一個超級模組。而在接收端，如果想 要獲得特定模組中的內容，僅僅只需再等待該模組被再次廣播就可以 了。
而資料傳送帶上的傳輸資料皆必須符合 MPEG-2 DSM-CC 中所定義的 資料傳送帶模式來進行傳送。
對象傳送帶：
對象傳送帶模式支援需要週期性廣播 DSM-CC 用戶到用戶的資料。而 對象傳送帶模式將對一組對象進行廣播，實際的目錄及內容皆存放在伺 服器中，而伺服器只需要週期性的將需要廣播的對象放入 DVB 兼容的 MPEG-2 TS 中即可。
DVB-S 是使用空氣作為傳輸媒介並使用衛星作為轉送器（Transponder）的 一套 DVB 系統。在近十年中，DVB-S 已經成為最受喜好的數位電視廣播系統，
尤其是在地域廣大的歐洲。用來取代 DVB-S 的新標準，稱為 DVB-S2 [5]，已經 在 2005 年制訂出。DVB-S2 標準引進了適應編碼調製（ACM, Adaptive Coding and Modulation），使得衛星系統的利用更為有效率。在本論文中，我們將著重於「多
8
協定封裝」的討論。這是因為我們希望能夠觀察 UDP 或是 TCP 在這樣的系統下 所得到的傳輸率，而不是著重於視訊傳輸及音訊傳輸。
2.2 DVB-RCS 架構
在介紹完了 MPEG-2 及 DVB 後，我們可以發現服務都只有單向的，也就是 說資料只透過正向通道（Forward Link）經由服務供應商到客戶端。而在這一節 我們會引進反向通道（Return Link）的概念，也就是我們這節要介紹的數位視訊 廣播-衛星反回通道（DVB-RCS, DVB-Return Channel Satellite）。
圖 2-3 DVB-RCS 系統架構圖
在上圖 2-3 中，我們先列出在 DVB-RCS 中幾個重要的節點：
衛星節點（Satellite）。
饋送者節點（Feeder）。
閘道節點（Gateway）。
9
網路控制中心節點（NCC, Network Central Control）。
服務提供商節點（SP, Service Provider）。
衛星地位接收站（RCST, Return Channel Satellite Terminal）。
在上圖 2-3 為 ETSI 的 DVB-RCS 規格中互動式衛星的網路示意圖，在 DVB-RCS 的網路系統中，所有送給終端使用者的都是透過正向通道來傳送，反 之由終端使用者傳回的封包都是透過反向通道來傳送，一個 DVB-RCS 的網路系 統是由一個或多個子網路所組成，每個子網路都有一個饋送者用來將封包送入正 向通道以及一個閘道用來將封包送入反向通道，使這個子網路能利用衛星資源。
整個 DVB-RCS 網路系統的資源都是由統一的網路控制中心來統一管理，使此網 路中的每一個衛星地面接收站可以分配到適當的網路資源。為了讓 DVB-RCS 網 路可以與 Internet 網路互動，網路控制中心可以將其所擁有的資源下放給服務提 供者，如此一來這些服務提供者就可以利用其原本 Internet 網路的資源及
DVB-RCS 網路中的饋送者和閘道將 DVB-RCS 網路中的封包轉出到 Internet 網路 或是將 Internet 網路中的封包轉入到 DVB-RCS 網路。
圖 2-4 正向通道及反向通道的協定堆
10
如果我們今天使用的是 IP 通訊協定，在前一節裡面我們有提到是利用到「多 協定封裝」的模式運作。而在 DVB-RCS 的規格中有明確的定義在此通訊協定底 下正向通道及反向通道的協定推。如上圖 2-4 所示，我們可以清楚的看到，資料 在正向通道的傳送是利用了多協定封裝及 MPEG-2 TS，而正向通道的接收則是 用相同的協定堆處理。而資料在反向通道的傳送則是利用了非同步傳輸模式
（ATM, Asynchronous Transfer Mode）及多頻分時多工（MF-TDMA,
Multi-Frequency Time Division Multiple Access），而反向通道的接受也是用相同的 協定堆去處理。
而在以下的章節中，我們將詳細介紹 DVB-RCS 在 NCTUns 中實作部份及模 擬驗證，並提供所模擬的數據及日後可能會遇到的問題及解決方法。
11
第三章 第三章 第三章
第三章 設計 設計 設計 設計
3.1 NCTUns 協定堆疊架構
我們的衛星網路開發平台是在 NCTUns 交大網路模擬器上。NCTUns 主要是 由以下三個原件組成的：simulation engine、modified kernel 及 user GUI，以下主 要介紹 simulation engine。simulation engine 主要包含了許多 protocol modules，每 種模組都是為了模擬某種特定的網路行為；然而多個協定模組（Protocol
Module，下文中統稱模組）堆疊起來便可形成某種特定的網路協定（Network Protocol），我們稱之為協定堆疊（Protocol Stack）。一般的使用者或模組開發人 員都可以很輕易的加入或修改某特定的模組來達到自己想要的功能。
以下展示 802.3 協定堆疊的例子：
在這個小型的網路中，兩台主機透過 Switch 連在一起，每個主機的協定堆 疊是由以下模組組成的：Interface 模組、ARP 模組、FIFO 模組、802.3 模組、PHY 模組及 LINK 模組。對於一個傳送中的封包，當主機接收到封包時，會由最下層 的模組開始往上接收，直到 Interface，Interface 會把封包導入 kernel 適當的 tunnel interface，由 kernel 繼續其他 layer（TCP/IP）的處理，直到 kernel 處理完後，會 再把封包導到 Interface，封包經由 Interface 下面的模組繼續模擬下面的協定。
一般來說協定堆疊中，LINK 是最底層的模組，是用來連接其他網路節點的 LINK 模組，節點間藉由彼此 LINK 模組的連接，在送出封包時才能送到正確的節點 上。而 Interface 是最頂層的模組，在封包還沒進到 IP layer 之前，將收進來的封 包導到 kernel 的 tunnel interface。
每個模組皆有其特定的功能，例如 ARP 模組來講做兩件事情，一是把 IP 位 置對應到 MAC 位置，此動作也就是一般瞭解的地址解析協議（Address Resolution Protocol）；二是把 MAC 位置填入到 Ethernet header。
12
圖 3-1 Module-based platform in the NCTUns
模擬器的實作上是用 C++建立起來的，而且提供了一個基本的 prototype module NslObject。每個在模擬器中的模組在實作中都必須繼承 NslObject。圖 3-2 顯示 NslObject class 的宣告，其中最重要的兩個函式是 send()、recv()，所有模組 的運作都是由此兩個函式開始的。當接收一個來自其他節點的封包時，最底層的 模組（LINK）的 recv()函式會被最先呼叫到，然後 LINK 的 recv()函式會再呼叫 上層模組的 recv()函式，由下往上呼叫一直到最頂層的模組。反觀於 send()函式，
當一個封包從 kernel 下來要送出去，最頂層的 Interface 模組的 send()函式會被最 先呼叫到，然後 Interface 模組的 send()函式會再去呼叫下層模組的 send()函式，
由上往下呼叫，一直到最底層的模組。圖 3-3 顯示模組堆疊間 send()函式與 recv() 的呼叫流程。
13
圖 3-2 NslObject class
圖 3-3 模組間的封包流向架構
14
3.2 網路拓樸（Network Topology）
為了在模擬器上支援衛星網路，我們新增了六種節點分別是：
衛星節點（Satellite，NodeID：1）：
衛星節點接收饋送者節點由正向通道傳上來的資料，並且廣播下去給所有的 衛星地位接收站；或者接收衛星地位接收站由反相通道傳過來的資料，並且 傳給閘道節點。
饋送者節點（Feeder，NodeID：2）：
饋送者節點接收來自網路控制中心節點及服務提供商節點傳過來的資料，將 收集的資料存在緩衝區中，每過一段時會會自緩衝區中取一段固定長度的資 料量送到衛星節點。
閘道節點（Gateway，NodeID：3）。
接收由衛星自反相通道傳過來的資料，同時把資料傳給服務提供商節點及網 路控制中心節點。
服務提供商節點（SP, Service Provider，NodeID：4）。
服務提供商節點有兩組 interface，一邊是用來與 802.3 的 Internet 網路溝通，
一邊是與衛星網路溝通。在衛星網路，接收來自閘道節點的資料，並將資料
（控制表格或來自 Internet 的資料封包）送到饋送者節點。
網路控制中心節點（NCC, Network Central Control，NodeID：5）。
此節點送出控制表格到饋送者節點，並接收閘道節點送過來的控制封包。
15
衛星地位接收站（RCST, Return Channel Satellite Terminal，NodeID：6）。
衛星地位接收站有兩組 interface，一邊是用來與區域網路溝通，一邊是與衛 星網路溝通。在衛星網路部分，接收來自衛星節點的資料，並將資料（控制 封包或來自後方區域網路主機的資料封包）送到衛星節點。
以上的六種節點依據其 NodeID 分別可以在下圖中找到對應的圖像
圖 3-4 DVB-RCS 衛星系統拓樸
以上的拓樸是根據圖 2.3 DVB-RCS 系統架構圖所建構出來的，為了實作方 便，在一個 DVB-RCS 系統中我們只實作一個饋送者節點及一個閘道節點。其中 NodeID：11 是虛擬 switch，以及連接虛擬 switch 的四條 link，都是為了方便產 生模擬網路描述檔（tcl 檔），虛擬 switch 在模擬過程中並沒有實際上的用途。服 務提供商節點左邊有連接一個 HOST，這裡我們用 HOST 及一條連線來代表連接 到一整個 Internet 網路，實際上可以是一個交換器，交換器再連接外面的 Internet
16
網路。衛星地位接收站右邊也連接一個 HOST，這裡也是用 HOST 來代表及一條 連線來代表連接到一個區域網路，實際上可以是一個交換器，交換器再連接區域 網路
3.3 DVB-RCS 節點協定堆及模組設計
在開始介紹每個節點的協定堆之前，可以先看下面的圖，這是一張整個 DVB-RCS 協定處理流程圖，在此圖中會看到許多類似的模組名稱，例如 MPEG2_TS_SP、MPEG2_TS_RCST 及 MPEG2_TS_NCC，這些原本都是 MPEG2_TS 模組，只不過後來為了考慮到每個節點之間的獨立性以及模組的可 讀性，所以將它拆開。例如 MPEG2_TS_RCST 只會用到 MPEG2_TS 模組中的 recv() 函式，所以 MPEG2_TS_RCST 等於從 MPEG2_TS 模組將 send()函式抽出，而同 樣 MPEG2_TS_SP 及 MPEG2_TS_NCC 只會用到 MPEG2_TS 模組中的 send()函 式，所以將 recv()函式抽出。這是為了防止後進的模組開發人員對模組函式的混 淆，所作的區別，其他模組也基於相同的考量所以拆開。
除此之外，在圖上使用實線代表封包在正向通道的流向，以及使用虛線代表 封包在反向通道的流向。詳細的協定堆及模組會在下面的小節介紹。
17
圖 3-5 協定處理流程圖
3.3.1 衛星節點（Satellite）
3.3.1.1 協定堆
圖 3-6 衛星節點協定堆
3.3.1.2 DVBS2_SAT 模組
衛星節點用來模擬位於太空中衛星的行為，它會負責將某一個地面站所送的 訊號廣播給其訊號範圍下所有的地面站。在設計上衛星節點就像是一個
18
repeator，收到訊號就往下廣播，而接收端在接收到了以後再自行判斷是否為該 資料要收進來或丟掉。
3.3.2 饋送者節點（Feeder）
3.3.2.1 協定堆
饋送者節點主要的功能是提供網路控制中心節點與服務提供者節點一組實 體層界面，使其可利用這個界面將控制封包與資料封包經由正向通道送到衛星，
這個實體層的規格定義在 ETSI EN 302 307 這份文獻中，此規格為名稱為
DVB-S.2，它定義了功能更大且更有彈性實體層。我們將 DVB-S.2 所定義的實體 層包裝成一組模組，稱為 DVB_S2 模組，其協定
堆如下圖 3-7。
圖 3-7 饋送者節點協定堆
3.3.2.2 DVB_S2_FEEDER 模組
在饋送者節點中的 DVB_S2_FEEDER 模組有三個主要的工作：提供一組傳 送界面、正向糾錯編碼（Forward Error Correction, FEC Encoding）及調變，最後 再將封包送到衛星，此模組的架構如圖 3-8。
為了簡化設計，在目前的設計下 DVB_S2_FEEDER 模組只接受 MPEG2 Transport Stream 封包，此外 DVB_S2_FEEDER 模組還支援多個界面，每一個界 面都有專屬的緩衝空間，所以當網路控制中心節點或服務提供者節點想要將封包
19
透過 DVB_S2_FEEDER 模組傳送到衛星之前，除了要先將其包裝成 MPEG2 Transport Stream 封包的格式，還須要指定一個傳送界面。在 DVB_S2_FEEDER 模組收到一個封包之後，它會先將這個封包放入相對的緩衝區，等待一段時間後 即會被發送到衛星。DVB_S2_FEEDER 模組從一開始動做後，就會一直反覆的 檢查每一個介面的緩衝空間中是否有未送出的封包，若是沒有就會發送虛設訊框
（Dummy Frame），反之若有等待發送的封包，則 DVB_S2_FEEDER 模組會將某 個緩衝空間中所有的封包封裝成 DVB-S.2 所規定的格式，接著送到正向糾錯編 碼系統做處理。
圖 3-8 DVS_S2_FEEDER 模組系統架構圖
DVB_S2_FEEDER 模組支援高彈性的正向糾錯編碼系統和調變系統，其中 正向糾錯編碼系統是由 BCH 碼加 LDPC 碼（Low Density Parity Check Code）所 組成，BCH 碼會依不同的編碼率（Coding Rate）和調變系統而配用 8、10 與 12 bits 的錯誤更正能力，有支援的編碼率有 1/4、1/3、2/5、1/2、3/5、2/3、3/4、4/5、
5/6、8/9 與 9/10；調變系統可使用的有 QPSK、8PSK、16APSK、32APSK，另外 DVB_S2_FEEDER 模組的封包長度可以是 64800 bits 或 16200 bits，饋送者節點 的管理者可以視通道狀況來改變這兩組系統的模式以及封包的長度。
20
3.3.3 閘道節點（Gateway）
3.3.3.1 協定堆
閘道節點的功能與饋送者節點類似，提供網路控制中心節點與服務提供者節 點一組實體層界面，但是這個界面是用來接收反向通道中由衛星送下來的控制封 包與資料封包，這個實體層的規格定義在 ETSI EN 301 790 這份文獻中。我們將 此文獻中所定義的實體層包裝成一組模組，稱為 DVB_RCS 模組，其協定堆如下 圖 3-9。
圖 3-9 閘道節點協定堆
3.3.3.2 DVB_RCS_GW 模組
閘道節點中的 DVB_RCS_GW 模組主要的工作，是將在反向通道收到由衛 星送下來的封包做解調變及通道編碼解碼的動作，經過這些處理後會還原成一個 Burst，之後就會將其送到對應的網路控制中心節點以及服務提供者節點。
DVB_RCS_GW 模組支援具彈性的通道編碼系統，它的通道編碼系統可使用里德 所羅門碼（RS code）加上迴旋碼（Convolution Code）或是單使用渦輪碼（Turbo Code），目前我們已實作的部份是前者，然而渦輪碼已經在開發中，希望可以下 一個版本能支援兩種模式的通道編碼系統。里德所羅門碼的部分使用的錯誤更正 能力為 8 bytes；編碼率可支援 1/2、2/3、3/4、5/6、7/8。另外 DVB_RCS 模組所 使用的調變系統是 QPSK。
在 DVB_RCS_GW 模組在反向通道上收到訊號後，它會向網路控制中心節 點詢問在這個時間點的訊號是用那一種編碼率，如此一來 DVB_RCS_GW 模組
21
就可以用正確的編碼率來做通道編碼解碼。
3.3.4 網路控制中心節點（NCC）
3.3.4.1 協定堆
網路控制中心節點必須週期性的透過正向通道發送控制表給所有的衛星地 面接收站節點，另外一方面又必須接收由每一個衛星地面接收站節點透過反向通 道所送回來的控制訊框（Frame），所以在網路控制中心節點中必須要有兩串協定 堆如圖 3-10，分別處理送入正向通道的封包以及接收反向通道的訊框，在這兩串 協定堆之上為 NCC_CTL 模組，其會負責網路控制中心節點的運作。
圖 3-10 網路控制中心節點協定堆
3.3.4.2 NCC_CTL 模組
網路控制中心節點主要的功能是管理個 DVB-RCS 網路中所有的資源，
NCC_CTL 模組這個節點中負責這個任務的模組。
在 DVB-RCS 網路中的資源為整個反向通道可使用的通訊頻帶，另外反向通 道的存取協定是使用多頻帶分時多工協定，所以在我們的設計下，會將整個可用
22
的反向通道切割成多個頻帶與時槽。
除了要能管理整個網路的資源外，NCC_CTL 模組還必須視每一個衛星地面 接收站的要求，依據某一個準則來分派這些資源給每一個衛星地面接收站，所以 在此模組中我們使用了一個排程系統（Scheduler）來負責這個工作。
3.3.4.2.1 多頻帶分時多工
DVB-RCS 規格中是使用多頻帶分時多工的機制來切割反向通道，在這個機 制中會對反向通道做三層的切割，第一次切割出的單位稱為超級訊框；由超級訊 框再切割一次所得到的單位稱為訊框；再對訊框切割後的單位稱為時槽。切割超 級訊框及訊框之前，NCC_CTL 模組須要先定義一個基本的頻寬 w，這個值在第 二層及第三層的切割時，會被拿來當作一個最小頻帶單位。
圖 3-11 為將反向通道切割成超級訊框的示意圖，在頻域上會依照需求切割 成不同大小的頻帶，每個頻帶都會有它自己的 SuperframeID；而在時域上會用一 個適當的時段來切割，切割出來的每一個時槽都會用一個 SFcounter 來表示它。
由 SuperframeID 與 SFcounter 就可以唯一決定一個超級訊框。
圖 3-11 多頻帶分時多工中切割反向通道成超級訊框的示意圖
23
切割超級訊框機制，須要先從時域切割一個超級訊框，在我們的設計下，會 將它切割成 0 到 31 個時槽，用一個 5 bits 的欄位來辨識這個時槽。之後再針對 每一個切割出來的時槽在頻域上切割成一個或多個單位的 w，如圖 3-12 所示，
因此由此機制切出來的每一個訊框可能會占有不同大小的頻帶。
圖 3-12 多頻帶分時多工中切割超級訊框成訊框的示意圖
最後每一個訊框又可以再做一層的切割，這次的切割次序與第二層相反，必 須先在頻域上將一個訊框分成一個或多個單位的 w，之後再對切出來的每一個頻 帶切割，如圖 3-13 所示，最後切割出的單位即為時槽，為分配資源時的最小單 位。
圖 3-13 多頻帶分時多工中切割訊框成時槽的示意圖
3.3.4.2.2 排程系統
為了降低排程系統的複雜度，在這個版本中我們在以多頻帶分時多工來分割
24
資源時，在第二層和第三層切割時只在時域上做切割，即我們將最小頻帶單位 w 定義為一個超級訊框所占有的頻帶，圖 3-14 為我們第二層和第三層切割的示意 圖，其中超級訊框會切割成 32 個訊框；訊框會切割成 2000 個時槽。
NCC_CTL 模組中的排程系統會擁有兩個資訊：所有衛星地面接收站可使用 的資料傳送速率（Data Rate）的清單以及所有可分派的時槽，因此排程系統就可 以用這些資訊算出每一個衛星地面接收站所需要的時槽個數，以滿足其所要求的 資料傳送速率。
最後 NCC_CTL 模組用之前計算出的資訊來分配一個訊框中每一個衛星地 面接收站可使用時槽，然後將這些訊息包裝成 SCT 控制表以及 TBTP 控制表，
由正向通到送給所有的衛星地面接收站，使其可以依據這兩張控制表的內容來使 用反向通道。
圖 3-14 多頻帶分時多工中切割訊框成時槽的示意圖
3.3.4.3 SECTION 模組
由於 NCC_CTL 模組所發送的控制表格的大小不一，可能會超過 DVB 規格 中所定義的最大 Section 長度，所以在衛星地面接收站節點的 SECTION 模組會 將這些控制表格包裝成一個或多個 Section（s），並加上 Section 表頭及 CRC 的 資訊。
25
從上層收到一個控制表格時，也會同時收到這種控制表格所對應的 MPEG2 Transport Stream Packet ID，SECTION 模組在把每一個 Section 送往
MPEG2_TS_NCC 模組時，也會把這個 Packet ID 的訊息告訴 MPEG2_TS_NCC 模組。
3.3.4.4 MPEG2_TS_NCC 模組
在 DVB 規格中，在把控制表格或是資料送給饋送者之前，都要將其包裝成 MPEG2 Transport Stream 的封包，這即是 MPEG2_TS_NCC 模組的功能，它會把 所有送到這個模組的 Sections，依照 ISO/IEC 13818-1 中所定義的格式，包裝成 188 bytes 的 MPEG2 Transport Stream 封包，前 4 bytes 為 MPEG2 Transport Stream 的表頭，其中會有一個欄位為 Packet ID，這個欄位的會填入由 SECTION 模組所 帶下來的 Packet ID。包裝完成後就會將這個封包送到指定的饋送者節點。
3.3.4.5 RCS_MAC_NCC 模組
由於反向通道是使用多頻帶分時多工的存取機制，這個模組要能模擬同時接 收多個頻帶訊號的行為，因此當收到從閘道節點送過來的訊號時，它會模擬將這 個訊號中每一個頻帶的訊號取出，並給與每一個頻帶各一個獨立的計時器來計算 接收時間。為了模擬碰撞的情況，在接收時間結束之前若是又收到具相同頻帶的 訊號，則該頻帶的訊號就會被破壞，必須將其丟棄；反之在接收時間結束之前都 沒有收到同頻帶的訊號，則在接收時間結束時就會將這個 Burst 轉換回控制封包。
3.3.5 服務提供商節點（SP）
3.3.5.1 協定堆
服務提供者節點主要是要處理 DVB-RCS 網路與 Internet 網路之間的溝通，
26
所以它的協定堆分為兩部分，分別是 DVB-RCS 網路的協定堆和 Internet 網路的 協定堆如圖 3-15，因為 Internet 網路的協定堆並非這次計劃的重點，故在本文獻 中不做詳細介紹。
在這兩組協定堆的上方都有一個 Interface 模組，這個模組是 NCTUns 中用 來將封包導進或導出 Linux Kernel 的介面，如此一來在這個節點所需要支援的路 由功能就可以直接借用 Linux Kernel 中原本的路由機制。
圖 3-15 服務提供者節點協定堆
3.3.5.2 SP_CTL 模組
SP_CTL 模組與 NCC_CTL 模組類似，在它之下掛有兩串不同的協定堆，分 別是將控制表格或是資料發送到正向通道，另一個則是接收反向通道上面的資料 封包，將其接收後送往 Interface 模組，使該封包能被路由到正確的目的。
在正向通道的這個部分，SP_CTL 模組在一啟動時會由設定檔取得所有衛星
27
地面接收站節點後方的 IP 位址，所以當 SP_CTL 模組由 Interface 模組收到一個 IP 封包時，它能由該封包的目的位址查表決定這個封包應該要送到那一個衛星 地面接收站節點，並決定這個 IP 封包在封裝成 MPEG2 Transport Stream 封包後 的 Packet ID 為多少，這些訊息 SP_CTL 模組會用 PAT、PMA、NIT 以及 INT 這 四種控制表格週期性的透過正像通到送給所有的衛星地面接收站節點並將這個 由 Interface 模組收到的 IP 封包送給 MPE 模組。
另外一方面，當 SP_CTL 模組在回饋通道這串協定堆收到一個資料封包時，
它會直接把它轉收到 Interface 模組，這樣一來 Linux Kernel 就會依照預先設定好 的路由表來轉送這個封包，若是這個封包的目的位址為 Internet 網路中的某一台 主機，則這個封包就會被轉到服務提供者節點中對應到 Internet 網路的那串協定 堆；若是目的位址為 DVB-RCS 網路中某台衛星地面接收站節點後方的主機，則 這個封包就會被轉到服務提供者節點中對應到 DVB-RCS 網路的那串協定堆，之 後就會依照上一段所敘述的機制把這個封包送到特定的衛星地面接收站節點。
3.3.5.3 MPE 模組
MPE 模組主要功能是把資料封裝成 DSM-CC 格式封裝。在這裡主要會接收 到兩種封包格式，資料封包及控制表格封包。由於控制表格封包原本已經符合 DSM-CC 格式，所以只需要對資料封包作格式封裝。
3.3.5.4 SECTION 模組
服務提供者節點與網路控制中心節點的 SECTION 模組幾乎是相同的，唯一 的差別是在服務提供者節點中的 SECTION 模組若收到已經封裝成 Datagram Section 的封包就不會對其做任何處理，直接把封包送往 MPEG2_TS_SP 模組。
28
3.3.5.5 MPEG2_TS_SP 模組
服務提供者節點與網路控制中心節點的 MPEG2_TS_NCC 模組是相同的，故 在此不再贅述。
3.3.5.6 RCS_ATM_SP 模組
RCS_ATM_SP 模組在此主要功能是將收到的 ATM 封包組合成一個 IP 封 包，當這個模組成功的組合出一個 IP 封包，則就會把這個 IP 封包送往 RCS_MAC_SP 模組。
3.3.5.7 RCS_MAC_SP 模組
由於反向通道是使用多頻帶分時多工的存取機制，這個模組要能模擬同時接 收多個頻帶訊號的行為，因此這當收到從閘道節點送過來的訊號時，它會模擬將 這個訊號中每一個頻帶的訊號取出，並給與每一個頻帶各一個獨立的計時器來計 算接收時間。為了模擬碰撞的情況，在接收時間結束之前若是又收到具相同頻帶 的訊號，則該頻帶的訊號就會被破壞，必須將其丟棄；反之在接收時間結束之前 都沒有收到同頻帶的訊號，則在接收時間結束時就會將這個 Burst 轉換回 ATM 封包送給 RCS_ATM_RCST 模組。
3.3.6 衛星地面接收站節點（RCST）
3.3.6.1 協定堆
為了讓衛星地面接收站節點可以被一台以上的主機使用，所以我們將這個節 點設計為一個第三層的節點，讓衛星地面接收站節點後面可以接一個區域網路
（Local Area Network），所以它就必須要有路由功能，使得 DVB-RCS 網路與節
29
點後方的區域網路可以溝通。
圖 3-16 衛星地面接收站節點協定堆
因此衛星地面接收站節點採用與服務提供者節點類似的協定堆如圖 3-16，不 同的地方在於衛星地面接收站節點是接收正向通道的封包而透過反向通道來傳 送它的資料封包，這點與服務提供者節點正好相反。
3.3.6.2 RCST_CTL 模組
RCST_CTL 模組之下掛有兩串不同的協定堆，一串是用來接收正向通道中 的控制表格或是資料封包，另一串則是用來處理欲透過反向通道發送的資料封 包。RCST_CTL 模組主要有幾個工作：
30
1. 收集服務提供商節點送過來的四種控制表格，藉由分析這四種表格得知它必 須接收資料封包的 Packet ID。因為對每個衛星地面接收站節點來說都是不 斷接收衛星節點所廣播下來的封包，所以衛星地面接收站節點必須自己判斷 哪些封包才是給自己的。
2. 收集網路控制中心節點送過來的四種控制表格，藉由分析這四種表格得知它 所得到哪些衛星資源，或者是說在未來的時間中，有哪些時槽是屬於它的。
有了這些資訊後，透過與 RCS_MAC_RCST 模組中的 Queue Manager 溝通，
才能正確地將時槽分配給 RCS_MAC_RCST 模組來傳送資料。
3. 透過與 RCS_MAC_RCST 模組中的 Queue Manager 溝通，得知下層 Queue 的需求後，發送需求封包給網路控制中心節點要求時槽。
3.3.6.3 MPE 模組
當 MPE 模組收到 SECTION 模組的封包時，會先檢查這個封包的內容是否 為控制表格，若是則直到送到 RCST_CTL 模組，否則收到的應該是一個以 Datagram Section 格式封裝的封包，MPE 模組會用 Datagram Section 的表頭的資 訊將這個封包還原成 IP 封包，將其送往 RCST_CTL 模組。
3.3.6.4 SECTION 模組
當 SECTION 模組收到 MPEG2_TS_RCST 模組送上來的 Section 時，會先檢 查這個 Section 的內容是否為一個 Datagram Section，若是則直到送到 MPE 模組，
否則由這個封包的表頭取得這個 Section 的類別，之後會把這個 Section 放到該類 別的緩衝空間中。
在 SECTION 模組中緩衝空間都會對應到一個特定類別的 Section，用來暫存
31
那些還無法組成某一種控制表格的 Section（s），在收到 Datagram Section 以外的 Section 時，會嘗試著將那些在這種 Section 的緩衝空間中的 Section 組合一個控 制表格，當一個控制表格成功的被組合回來時，SECTION 模組就會把這個控制 表格送往 MPE 模組。
3.3.6.5 MPEG2_TS_RCST 模組
MPEG2_TS_RCST 模組在此主要是把收進來的 MPEG2 Transport Stream 封 包組成 Section，把完整的 Section 送往 SECTION 模組。目前設計中，不支援亂 序的 MPEG2 Transport Stream 封包，也就是說當一個 Section 切成數個 MPEG2 Transport Stream 封包送出，若 MPEG2_TS_RCST 模組無法依序接收那些數個 MPEG2 Transport Stream 封包時，則丟棄所有的數個 MPEG2 Transport Stream 封 包，重新從第一個數個 MPEG2 Transport Stream 封包開接收。
3.3.6.6 DVB_S2_RCST 模組
DVB_S2_RCST 模組主要的工作是處理由衛星經由正向通道發送的訊號，這 些訊息必須經過解調變、正向糾錯解碼與解多工（De-multiplexing）的處理，最 後在把處理後的封包與其所對應的界面送到 MPEG2_TS_RCST 模組。
3.3.6.7 RCS_ATM_RCST 模組
RCS_ATM_RCST 模組在衛星地面接收站節點中有兩個工作，分別是切割封 包與包裝封包。把上層送下來的 IP 封包先加上 8-byte 的表尾（trailer），然後以 48-byte 為一單位作切割並封裝成 53-byte 的 ATM cell。
32
3.3.6.8 RCS_MAC_RCST 模組
RCS_MAC_RCST 模組的工作是要把一個或多個 ATM 封包封裝成一個 Burst，讓它能夠透過反向通道送上衛星。在 RCS_MAC_RCST 模組中有一個緩 衝空間，在這個緩衝空間中沒有任何 ATM 封包時，RCS_MAC_RCST 模組會處 於閒置的狀態，直到有 ATM 封包由 RCS_ATM_RCST 模組送下來，就會觸動 RCS_MAC_RCST 模組的傳送機制。
3.3.6.9 DVB_RCS_RCST 模組
衛星地面接收站節點的 DVB_RCS_RCST 模組的功能與閘道節點中的相對 稱，它會對 DVB_MAC_RCST 模組送下來的 Burst 做通道編碼與調變的動作，詳 細的敘述請參照閘道節點的 DVB_RCS_SP 模組章節，最後會將處理過後的封包 透過反向通道送上衛星。
33
第四章 第四章 第四章
第四章 實作 實作 實作 實作
4.1 衛星節點（Satellite）
4.1.1 DVBS2_SAT 模組
DVBS2_SAT 模組在實作上就是一個 repeator，將收到的封包往下面廣播，
因此在 recv()函式中，收到封包除了做紀錄之外，就是馬上去呼叫 send()函式將 此封包往下送。而在往下送的時候會去判斷收到封包的類型作不同方向的廣播，
目前會有兩種類型：
1. PKT_DVB_S2，此種類型是代表此封包是從正向通道傳過來的，也就是從饋 送者節點傳過來的，所以此封包的目的地是衛星下面的衛星地位接收站。因 此衛星在傳送此種類型的封包時會去判斷目前要去傳送的節點是否屬於衛 星地位接收站，是屬於衛星地位接收站才去傳送，否則不傳。
2. PKT_DVBRCS，此種類型是代表此封包是從反向通道傳過來的，也就是從 衛星地位接收站傳過來的，所以此封包的目的地是衛星下面的閘道節點。因 此衛星在傳送此種類型的封包時會去判斷目前要去傳送的節點是否屬於閘 道節點，是屬於閘道節點才去傳送，否則不傳。
4.2 饋送者節點（Feeder）
4.2.1 DVB_S2_FEEDER 模組
這個模組是屬於 physical layer 的，所以主要是作循環冗餘校驗（CRC Check）、位元攪亂（Bit Scramble）及編碼（Encoding）。
34
圖 4-1 DVB-S2 的功能流程圖
在圖 4-1 我們可以清楚的看到在 DVB_S2_FEEDER 模組內做的事情，灰色 區塊是我們有實作出來的部份，白色及綠色是其他沒有實作的功能。其主要的工 作是前面的 CRC-8 Encoder、Bit Scramble 及 FEC Coding，後面的 Modulation 只 是在模擬一個 symbol 帶幾個 bit 而已。以下簡單介紹灰色區塊的實作：
Input Interface：存放進來 DVB_S2_FEEDER 還沒送出去的封包。
CRC Check：在規格中有規定使用的位元數及生成多項式，所以我們採用
CRC-8，生成多項是為： 1
2 4 6 7
8 +X +X +X +X +
X 。其演算法可參考網路
上有的現成程式碼可套用。
Merger Slicer：每一次從不同的interface抓取資料出來，作為BBFRAME的 Data Payload，並且加上10 bytes的表頭。
35
Bit Scrambler：此功能是把原本的資料作攪亂的動作，主要是為了防止資料 內有連續一連串的”1”或者一連串的”0”。如果有一連串的”1”或”0”，這樣對 編碼來說是比較不利的。而位元攪亂的程式碼是根據規格上所給的硬體實作 方式來完成程式碼的。
FEC Encoding：在這裡需要兩種編碼Outer encoding (BCH)、Inner encoding
(LDPC)，編碼所需要的編碼參數表及BCH多項式在規格中都有提供，詳細
的程式碼在網路上也有現成的可以套用，在此不多做介紹。
Bit Interleaver：把編碼完畢的BBFRAME作bit交錯，以減少連串錯誤帶來 的影響。。作法是準備一個M x N的位元矩陣（M、N視調變方式而定，M x N = 64800 or 16200），然後把資料依序column-wise的方式寫入矩陣，再把 矩陣的資料依序row-wise的方式讀出來，讀出來的資料便是一個完整的 FECFRAME。
Bit mapper into constellation：在這裡我們只有模擬FECFRAME調變厚轉成
symbol後所需的傳輸時間，所以不同的調變方式算出來的傳輸時間便不同。
4.3 閘道節點（Gateway）
4.3.1 DVB_RCS_GW 模組
當封包經由反向通道到達閘道節點時，只會呼叫到DVB_RCS_GW模組的 recv()函式。在recv()函式中根據收到的封包類型作不同的解碼處理，目前主要支 援兩種封包格式，資料封包與控制封包兩種，根據規格的定義，控制封包目前只 做CRC確認，而資料封包除了作CRC確認還要作里德所羅門碼加上迴旋碼的解
36
碼過程。解碼過程結束後，再分別呼叫服務提供商節點及網路控制中心節點的接 收函式。
4.4 網路控制中心節點（NCC）
4.4.1 NCC_CTL 模組
NCC_CTL模組主要的功能是管理DVB-RCS網路中所有的資源，所以
NCC_CTL會定期的廣播以下四種控制表格到衛星地位接收站，讓衛星地位
接收站知道有哪些時槽是屬於這個衛星地位接收站的，並且在何時可以傳送 資料到頻帶上。
SCT（Superframe Composition Table）：
此表格會帶有一個superframe的基本資訊，比如說superframe_id、
superframe_start_time、superframe_duration、superframe_counter以及帶有哪 些frame等，主要功能是清楚的描述一段superframe的資訊。
FCT（Frame Composition Table）
此表格會帶有frame的基本資訊，從此表格內可以知道此FCT內的frame 是隸屬於哪個superframe，此表格會帶有一連串的frame的資訊，每個frame 有frame_id、frame_duration以及timeslot的資訊。收到此表格後，對整個 superframe又有了更詳細的瞭解。
TCT（Timeslot Composition Table）
此表格中帶有一個superframe中所有時槽種類的基本資訊，在目前的設計 中，只有兩種時槽種類，分別是資料時槽（Data Timeslot）及需求時槽（Request
37
Timeslot），其中衛星地位接收站是用資料時槽來傳送資料的，而用需求時槽 來發需求要下一次的資料時槽。
由於這三種表格是有時效性的，這三種表格代表的是一段superframe時間的 整體架構，所以NCC_CTL模組必須在時間軸還沒執行到這個superframe時就提 早送出這三種表格，而NCC_CTL模組是在程式起來後定期每隔一段superframe 時間送一次這三種表格。
TBTP（Terminial Burst Time Plan）
此表格用來分配一個superframe中的時槽給衛星地位接收站，依照衛星地位 接收站對時槽的需求去做配置。在規格中允許一份TBTP表格帶有一整個
superframe中所有時槽的配置，其中保含了資料時槽及需求時槽。而在我們
的程式中，我們TBTP表格一次僅針對一個frame中的時槽做配置，因此此 種表格是每隔一段frame時間送一次。
NCC_CTL在送端會定期送出以上的四種控制表格讓衛星地位接收站知道在
未來的時間軸上時槽的分配，而在收端主要為接受SAC（Satellite Access Control） 的表格，此種表格是衛星地位接收站用來發需求用的。衛星地位接收站若有需要 時槽來傳送資料，則將自己對時槽的需求量填在SAC表格中，並在需求時槽時 發送SAC的表格到網路控制中心節點。而NCC_CTL在收到了SAC表格後，便 作判斷是否接受此需求量，若接受的話並在下次分配時槽時，滿足每個衛星地位 接收站的需求量。
4.4.2 SECTION 模組
此模組在實作部分架構很簡潔，在送端主要工作是把上層模組傳下來的控制
38
表格作切割，切割成section的格式；並且在收端把收到的section組回成控制表 格往上層模組送。而每個控制表格的格式不同所以切割方式也不同，因此我們根 據每個控制表格寫各自的切割section的函式，在SECTION模組送端的時候，只 要呼叫此各自控制表格切割section的函式就可以將控制表格切成section往下 傳。同樣地，每個控制表格也會有各自的將section組回成控制表格的函式，在 SECTION模組的收端，也只要呼叫各自控制表格的組section的函式就可以組回 控制表格了。
所以每個控制表格必須提供切割section的函式與將section組回控制表格的 函式，例如FCT表格必須提供fct_table_to_section()與to_table()的兩個函式分別
為切割section與組回控制表格的函式。每種控制表格的此兩種函式寫法都不同，
過程也很繁瑣，但其主要工作是將結構複雜的控制表格作記憶體搬移的動作，將 不連續的記憶體區塊搬移到連續的記憶體空間，在此便不贅述。對SECTION模 組來說只需要知道在送端呼叫切割section的函式，在收端呼叫組回表格的函式 這樣就可以了。
4.4.3 MPEG2_TS_NCC 模組
在網路控制中心節點中，此模組只用到send()函式，因此在MPEG2_TS_NCC 中的recv()函式是直接assert(0)出來的。在send的函式中，主要功能是把上層送 下來的section包裝成188 bytes的MPEG2 Transport Stream（簡稱MPEG2_TS） 封包。在實做上，會將接收到的section的封包長度取出，算出要切成幾個 MPEG2_TS的封包
4.4.4 RCS_MAC_NCC 模組
在網路控制中心節點中，此模組只有用到recv()函式，主要做下列兩件事情：
39
1. 模擬接收多個頻帶的資料以及模擬碰撞發生
2. 將接收到的Burst轉成ATM Cell傳到RCS_ATM模組。
為了完成第一點，在程式實作中用timer來實現這個機制。每當收到一個 Burst進來，則去看目前的timer list中察看目前使用的頻帶中，是否有存在其他 的timer：
若沒有，則表示此時沒有其他封包正在接收，然後建立一個新的timer，並 且將timer的終止時間設為此封包的接收時間。假設timer的終止時間到了，
則此timer會去呼叫另一個函式，將Burst轉成ATM Cell傳到RCS_ATM模 組，並且把在timer list中終止時間到了的timer拿掉，以代表此封包已經成 功被RCS_MAC_NCC接收，因此timer list中的所有timer代表的是目前有 幾個封包正在被RCS_MAC_NCC接收中。
若有，則表示此時進來的封包與之前尚未接收完畢的封包發生碰撞，此時將 進來的封包丟掉，並且將找到的timer的終止時間延長，以模擬接收碰撞封 包的接收時間。
為了完成第二點，這裡的工作比較簡單，只是將原來的Burst切割成ATM Cell，所以將Burst依據ATM Cell的長度（53 bytes）去切割，由於在送端封裝 ATM Cell成Burst的時候並沒有加其他額外的header，所以在這裡切割的時候也 需要考慮其他額外的header，只需要依據ATM Cell長度去作切割。切割完的ATM Cell再一個個往上層的NCC_CTL模組傳送。
40
4.5 服務提供商節點（SP）
4.5.1 SP_CTL 模組
在前面的第三章設計章節，提過SP_CTL模組會定期的送四種控制表格給衛 星地位接收站，因此在實作方面，程式裡面有四種分別為_PAT_circleq、
Pmt_circleq、Nit_circleq及Int_circleq指標型態的變數，這四種控制表格是為了 讓衛星地位接收站知道在衛星節點不斷廣播下來的東西中，有哪些是屬於這個衛 星地位接收站的，並且會定期每隔一段superframe時間送一次這四種表格。
4.5.2 MPE 模組
當封包由SP_CTL模組送下來時，有可能是控制表格或是IP封包，如果是 控制表格MPE模組會直接將控制表格送給SECTION模組做處理，然而若送下 來的是IP封包，則MPE模組會將這個封包依照DVB規格的定義，加上特定的 表頭以及CRC，將其封裝成Datagram Section的格式，以便MPEG2_TS模組可 以再進一步的把這個封包封裝成MPEG2 Transport Stream封包。
從上層收到IP封包時，也會同時收到當這個IP封包要被包裝成MPEG2 Transport Stream封包時的Packet ID，MPE模組在把Datagram Section送往 SECTION模組時，也會把這個Packet ID的訊息一起送下去。
4.5.3 SECTION 模組
此模組在網路控制中心節點的模組介紹已經介紹過，在此不再贅述。
41
4.5.4 MPEG2_TS_SP 模組
在SP節點中，此模組只有用到send()函式，其功能行為與MPEG2_TS_RCST 相同，請參考MPEG2_TS_RCST，在此不再贅述。
4.5.5 RCS_ATM_SP 模組
RCS_ATM模組收到RCS_MAC模組送上來的ATM封包時，它會判斷其是 否為控制用的ATM封包，若是則將其丟棄；否則就會將此ATM封包放到 RCS_ATM模組中的緩衝空間。
這個緩衝空間的用途是暫存那些還無法組成一個IP封包的ATM封包，在 RCS_ATM模組收到一個非控制用的ATM封包時，都會去檢查該ATM封包表頭 的資訊，由ATM表頭可以知道這個ATM封包是否為這個欲組合之IP封包的最 後一個ATM封包，若是則會嘗試著將這些在緩衝空間中的ATM封包組合成一 個IP封包，當這個模組成功的組合出一個IP封包，則就會把這個IP封包送往 SP_CTL模組。
4.5.6 RCS_MAC_SP 模組
在服務提供商節點節點中，此模組只有用到recv()函式，其功能行為與 RCS_MAC_NCC相同，請參考RCS_MAC_NCC，在此不再贅述。
4.6 衛星地面接收站節點（RCST）
4.6.1 RCST_CTL 模組
為了方便敘述，我們可以將RCST_CTL模組概略分成以下三部分論：
42
4.6.1.1 控制表格管理
RCST_CTL模組為了要能讓衛星地面接收站節點使用DVB-RCS網路，所以 它必須要接收並處理正向通道的控制表格，因此在RCST_CTL模組中有一組控 制表格管理系統，在這個系統中，每一種收到的控制表格都會被存放在我們設計 的資料結構中。
在RCST_CTL模組在收到MPE模組送上的封包，判斷這個封包是帶有控制 表格之後，RCST_CTL模組會先由表格的表頭取得此控制表格的類別，並準備 將這個控制表格存到該類別的資料結構中。在要把控制表格存入所對應類別的資 料結構之前，RCST_CTL模組會檢查這個控制表格是否為更新的版本，若是則 會將這個新版的表格存放在一個新的資料結構中，準備將來所有表格接更新後可 以動態的瞭解DVB-RCS網路的狀況。
為了要讓RCST_CTL模組在接受資料封包時，可以知道帶有那些Packet ID 的MPEG2 Transport Stream封包是該衛星地面接收站節點要接收的，它必須要分 析由服務提供者節點所送過來的控制表格，即PAT、PMT、NIT和INT，藉由分 析這幾種表格，RCST_CTL模組可以得知它必須接收的Packet ID，而這種查表 的動作，會在這四種控制表格皆收齊之後被觸發，之後在每次這些控制表格有更 新的時後也會重新在做查表的動作。
當衛星地面接收站節點要使用反向通道時，必須先知道反向通道的時槽有那 些是分派給這個節點的，要得到這個訊息必須要分析由網路控制中心節點所送過 來的控制表格，即SCT、FCT、TCT和TBTP，如此一來RCST_CTL模組可知 反向通道的特性、可以使用的時槽以及在RCS_MAC模組傳送時一個Burst所包 含的ATM封包個數，這些資訊都保存在RCST_CTL模組中。
43
4.6.1.2 資料封包收送
RCST_CTL模組處理由正向通道送上來的資料封包的機制如上一小節所敘
述，在其接收到MPE模組送上來的IP封包時，會先檢查這個封包的Packet ID 是否為送給這個衛星地面接收站節點的封包，若不是則將其丟棄，反之就表示這 個IP封包是送給此衛星地面接收站節點後方區域網路中的某一台主機，所以 RCST_CTL模組會將這個IP封包轉收到Interface模組，讓這個封包依照設定好 的路由表來轉送，在這裡路由封包的方法與之前服務提供者節點的小節的機制相 同。
當有IP封包由Interface模組送下來時，表示節點後方區域網路中的某一台 主機有封包要藉由衛星地面接收站節點送出，這時候RCST_CTL模組會將這個 IP封包送給RCS_ATM_RCST模組，準備由反向通道送出。
4.6.1.3 發送需求封包
RCST_CTL模組會透過與RCS_MAC_RCST模組中的Queue Manager溝通，
得知下層Queue的需求後，發送需求封包給網路控制中心節點要求時槽。在此
發送需求封包與分配時槽的問題也是實作的一大重點之一，因為
RCS_MAC_RCST模組中的Queue有四種之多，每種Queue的特性不同，要求 時槽及分配時槽的方式也不一樣，因此在此不做詳述。
4.6.2 MPE 模組
此模組在服務提供商節點節點的模組介紹已經介紹過，在此不再贅述。
4.6.3 SECTION 模組
此模組在網路控制中心節點的模組介紹已經介紹過，在此不再贅述。
44
4.6.4 MPEG2_TS_RCST 模組
MPEG2_TS_RCST模組收到DVB_S2_RCST模組送上來的MPEG2 Transport Stream封包時，它會由該封包的表頭取得Packet ID，之後會把這個封包放到對 應到該Packet ID的緩衝空間中。
在衛星地面接收站節點中的MPEG2_TS_RCST模組，每一個Packet ID都會 有一個對應的緩衝空間，其用途是暫存那些還無法組成一個Section的MPEG2 Transport Stream封包，在MPEG2_TS_RCST模組收到每一個MPEG2 Transport Stream封包時，都會由該封包表頭的取出Packet ID，嘗試將這個封包與那些在 緩衝空間中，有相同Packet ID的MPEG2 Transport Stream封包組合成一個 Section，當一個Section成功的組合回來時，MPEG2_TS_RCST模組就會把這個 Section送往SECTION模組。
4.6.5 DVB_S2_RCST 模組
DVB_S2_RCST模組收到正向通道上的訊號後，會先分析同部訊號
（Preamble），由同部訊號中可以得知這個訊號的格式，包含調變與正向糾錯碼 類型、訊框長度和指示區塊（Pilot Block）。若收到的是一個虛設訊框，則將其丟 棄，反之則要依據由同部訊號所得到的資訊來做相對應的處理。
解調變與正向糾錯解碼的部分與饋送者節點中DVB_S2_FEEDER模組的部分相 對稱。在正向糾錯解碼中LDPC碼本身的特性，會因為解碼過程中解碼階段
（Decoding Phase）重複次數的不同，而會有不同的解碼能力，但是在真實世界 中會因為重複次數的增加而使解碼的運算時間延長，但是在我們的模擬中，解碼 的運算時間是不做計算的，這部分在重複次數很多的設定下，可能會與真實世界 有所出入，但是一般真實世界中為了良好的系統反應時間，解碼階段的重複次數
45
都不高，所以在我們的設計中，忽略這個部分的模擬是可以接受的。在BCH碼 的部份，可更正錯誤的能力會依照設定而有8、10與12 bits的差別。
在DVB_S2_RCST模組完成解調變與正向糾錯解碼處理後會得到原始的資
料訊匡，即可由此訊框的標頭中取得該訊框的長度和一些用來把此訊框還原成 MPEG2 Transport Stream封包的訊息，之後DVB_S2_RCST模組就會將這個訊框 依照表頭中的訊息切割成數個MPEG2 Transport Stream封包並且送往
MPEG2_TS_RCST模組，這部份的動作即為解多工的動作。在把MPEG2 Transport Stream封包送給MPEG2_TS_RCST模組前會依照訊框的標頭中的界面欄位的 值，將這個封包相對應的介面告訴MPEG2_TS_RCST模組。
4.6.6 RCS_ATM_RCST 模組
在收到RCST_CTL模組送下來的IP封包後，RCS_ATM_RCST模組會依照 AAL5規格中的定義在這個IP封包後面加上一個AAL5的表尾，其中包含這個 IP封包原始的長度以及CRC32的訊息，如圖4-2。之後把這段資料填滿成48 bytes 的倍數，並以每48 bytes為一個單位切割這個封包。在切割完成後，每一個48 bytes 的封包會依據ATM規格中的定義加上5 bytes的ATM表頭，如圖4-3，在其中 有一個bit是用來表示該ATM封包是否為這一串ATM封包的最後一個，另外 CRC8的訊息也會在ATM表頭中。
圖 4-2 （AAL5）ATM Adaptation Layer 5 封包格式
46
User Data(IP封包) Padding AAL5 表尾 48 bytes
48 bytes 48 bytes
Cell Payload ATM 表頭
5B
圖 4-3 AAL5的切割與封裝
4.6.7 RCS_MAC_RCST 模組
RCS_MAC_RCST模組會先向RCST_CTL模組取得一個Burst所包含的ATM 封包個數，這可能是1、2或4個ATM封包，然後再向RCST_CTL模組取得反 向通道的特性與可以使用的時槽，有了這些資訊後RCS_MAC_RCST模組就可 以由緩衝空間中取出適當數量的ATM封包，在這些封包集合的前面加上同部訊 號之後即為一個Burst，最後等到剛剛取得之時槽的時間點到來，就可以把這個 Burst送到DVB_RCS_RCST模組做實體層的處理。
在一個Burst傳送結束時，RCS_MAC_RCST模組會檢查緩衝空間，若是裡 面還有未送出的ATM封包，就再進行一次傳送的程序，若是該緩衝空間已經沒 有任何待傳送的ATM封包，那RCS_MAC_RCST模組會回到閒置的狀態。
當RCS_MAC_RCST模組向RCST_CTL模組要求可以使用的時槽時，若是拿不 到任何的時槽，RCS_MAC_RCST模組就會等待一個訊框的時間之後向
RCST_CTL模組再次要求。這個動作會一直重複，直到取得可用的時槽為止。
此模組在實做時，需要有一塊緩衝空間來存放要傳送出去的封包，我們在這裡實
47
作了四種在規格中所定義的Queue，執行時可以依據不同流量樣式來導入到不同 的QUEUE。RCS_MAC_RCST模組透過Queue Manager來管理所有的Queue， RCST_CTL也是透過Queue manager來與QUEUE溝通
4.6.8 DVB_RCS_RCST 模組
DVB_MAC_RCST模組會在RCST_CTL模組取得可以使用的時槽時，也會 得知這些時槽所應該要使用的編碼率，這個訊息在DVB_MAC_RCST模組把 Burst送到DVB_RCS_RCST模組時，也會把這個Burst所使用的編碼率一同帶給 DVB_RCS_RCST模組，所以DVB_RCS_RCST模組就可以用這個資訊以正確的 編碼率來做通道編碼。
48
第五章 第五章 第五章
第五章 模擬結果 模擬結果 模擬結果 模擬結果
5.1 正向通道 5.1.1 參數設定
在正向通道主要的參數：
UDP Payload Size：1472 bytes
此封包大小是指應用程式送下來的資料大小，未包含UDP及IP header
Symbol Rate：16 Mboud 正向通道的symbol rate。
Modulation Type：16APSK
調變方式影響到的是每個symbol可以表示多少個bit，若採用16APSK則表示每 個symbol可表示出4bits的資料量。
LDPC Code Rate：9/10
底層的編碼率會影響到整個通道可用總頻寬中，被標頭（header）或是其他額外 資料（overhead）所佔據的比例，9/10的編碼率代表每10個bits資料有9bit是 真正會被使用的資料。
FECFRAME Size：Normal（8100 bytes）
此大小為在做完FEC編碼後的FECFRAME大小，規格中定義有normal（8100
49
bytes）、short（2025 bytes）。
5.1.2 傳輸率理論推算
以下的理論推導是根據上述的參數設定來作推導，在正向通道中，從應用 程式開始送下來的資料一直到加表頭及切割成MPEG2_TS封包的流程圖可參考 下圖5-1。
圖 5-1正向通道應用程式資料切割圖1
在正向通道方向資料從應用程式送下來1472 bytes的資料，到了UDP/IP以 後加上28 bytes的表頭。資料從Interface往下層模組傳送至MPE模組時會加上 Section的標頭16Bytes，再往下送到MPEG2_TS_SP模組進行切割成184Bytes 為單位的資料並加上4Bytes的MPEG2-TS標頭，因此每1500Bytes的IP封包會 有16Bytes的MPE標頭資料，封包大小為1516Bytes，MPEG2-TS切割成9個 MPEG2-TS封包，作了140Bytes的Padding，每個MPEG2-TS封包有4Bytes標
50
頭資料，所以額外資料或是標頭資料佔據的資料量如下：
表頭額外資料：28 + 16 + 140 + 9 x 4 = 220Bytes。 UDP Payload 所佔比例：1472 / (1472+220) = 87%
因此到MPEG2_TS_SP這層模組時總資料量就已經有13%的比例是屬於封 包標頭或是填補的資料，真正UDP Payload 所佔比例為87%。
從MPEG2_TS Stream開始取出資料作為BBFRAME Payload開始，經過中 間的編碼、調變等，一直到組成一個完整的PLFRAME，這中間的加標頭切割的 動作可以參考下圖5-2。
圖 5-2正向通道應用程式資料切割圖2
51
接著在底下實體層會根據編碼率及調變方式來算出應該取出多少bit的 MPEG2-TS封包資料量來做編碼。根據查表得知必須取出7264 bytes的 BBFRAME Payload來作編碼。在編碼之前會先加上10 bytes的BBFRAME Header。經過BCH、LDPC編碼後得到FECFRAME，資料長度為64800 bits（8100 bytes）。FECFRAME在送出之前要先轉換成Symbol，所以經過調變後封裝成 PLFRAME，並且增加 90 Symbol的PLFRAME Header才會送到通道上，因此以 編碼率9/10及16APSK的調變方式的話會得到下面的額外資料：
[10*8 + (8100 – 10 - 7264)*8]/4 + 90 = 1762 (Symbol)
BBFRAME Payload所佔比例：14528 / (14528+1762) = 89.18%
因符號傳輸率為16MBaud加上16APSK的調變方式，因此得到資料傳輸率 為64Mbits，
1. 考慮圖5-1的額外表頭資料，使得通道真正可以用來傳輸資料剩下87%
2. 考慮圖5-2的額外表頭、編碼資料，使得通道真正可以用來傳輸資料剩下 89.18%
因此相乘會得到下面的最高資料傳輸率：
64Mbits * 87% * 89.18% = 49.655Mbits
根據以上的理論推導得到應有的傳輸率為49.655Mbits，而在我們的模擬數 據中的傳輸率為49.391Mbits，已經相當接近。其餘不同的調變方式搭配不同編 碼方式的模擬設定的理論及模擬數據都在表5-1中。
52
Normal FECFRAME
Modulation -Coding
理論理論
理論理論傳輸率傳輸率傳輸率傳輸率 (Mbits/s)
模擬模擬
模擬模擬傳輸率傳輸率傳輸率傳輸率 (Mbits/s) QPSK-1/4 6.824 6.562 QPSK-1/3 9.208 9.009 QPSK-2/5 10.988 10.726 QPSK-1/2 13.765 13.503 QPSK-3/5 16.541 16.278 QPSK-2/3 18.405 18.142 QPSK-3/4 20.705 20.443 QPSK-4/5 22.093 21.830 QPSK-5/6 23.032 22.770 QPSK-8/9 24.589 24.325 QPSK-9/10 24.897 24.633 8PSK-3/5 24.777 24.514 8PSK-2/3 27.570 27.306 8PSK-3/4 31.015 30.751 8PSK-5/6 34.501 34.237 8PSK-8/9 36.832 36.567 8PSK-9/10 37.294 37.030 16APSK-3/4 41.296 41.030 16APSK-4/5 44.064 43.799 16APSK-5/6 45.937 45.672 16APSK-8/9 49.041 48.776 16APSK-9/10 49.660 49.391 32APSK-3/4 51.549 51.282 32APSK-4/5 55.004 54.737 32APSK-5/6 57.342 57.075 32APSK-8/9 61.217 60.949 32APSK-9/10 61.984 61.717
表 5-1正向通道理論及模擬數據表
5.2 反向通道 5.2.1 參數設定
在反向通道主要的參數：
53
UDP Payload Size：1472 bytes 符號傳輸率：9.935 MBaud 編碼率：1/2
調變方式：QPSK
Preamble Length：16 Symbols
Guard Time：2∗10−7
每個burst的ATM cell個數：2 每個frame的traffic burst個數：99 每個frame的request burst個數：1
5.2.2 傳輸率理論推算
以下的理論推導是根據上述的參數設定來作推導，在反向通道中，從應用 程式開始送下來的資料一直到加表頭及切割成ATM Cell MPEG2_TS封包的流程 圖可參考下圖5-3。
54 1472 B
20 B 8 B
AAL5 Trailer UDP
Header IP
Header
8 B 0-47 B
Padding
5B 48 B
ATM
Payload ...
ATM Cell
圖 5-3反向通道應用程式資料切割圖1
在反向通道方向資料從應用程式送下來1472 bytes的資料，到了UDP/IP以 後加上28 bytes的表頭。資料從Interface往下層模組傳送至ATM模組時會加上 Trailer 8 bytes並加上28 bytes Padding，再進行切割成48 bytes為單位的資料並加 上5 bytes的ATM標頭。所以額外資料或是標頭資料佔據的資料量如下：
表頭額外資料：28 + 8 + 28 + 5*32 = 224 bytes。 UDP Payload 所佔比例：1472 / (1472+224) = 86.79%
從開始取出ATM Cell作為ATM Burst開始，經過中間的同位元、編碼、調 變等，一直到組成一個完整的traffic burst，這中間的加標頭的動作可以參考下圖 5-4。
55 106 B
ATM Burst
RS 16 B
Traffic Burst ATM
Cell ATM
... Cell ATM
Cell ...
CC 122 B
FEC encoded block
Preamble Length 16 Symbol
圖 5-4反向通道應用程式資料切割圖2
在RCS_MAC抓兩個ATM Cell組成一個ATM burst，接著在底下實體層會 根據編碼率及調變方式來做編碼。在編碼之前會先加上16 bytes的RS同位元檢 查碼，並使用編碼率1/2的迴旋碼（Convolutional Code）連同同位元檢查碼一起 進行編碼。在送出之前要先轉換成Symbol，所以經過調變後會增加16 Symbol 的Preamble Length，才會送到通道上，因此以編碼率1/2及QPSK的調變方式的 話會得到下面的額外資料：
(16*8 + 122*8 )/2 + 16 = 568 (Symbol)
ATM Burst Payload：53*2*8/2 = 424 (Symbol)
ATM Burst Payload所佔比例：424 / (424+568) = 42.74%
因符號傳輸率為9.935MBaud加上QPSK的調變方式，因此得到資料傳輸率
