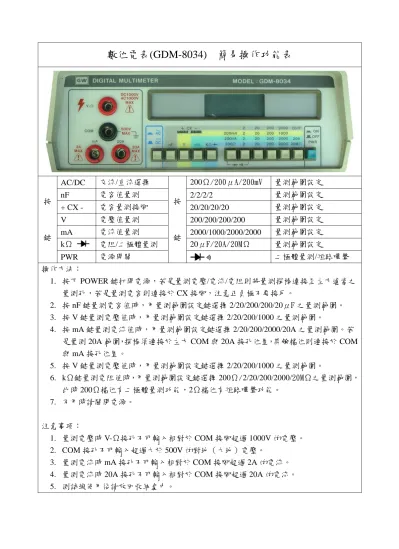

數位電表(GDM-8034) 簡易操作功能表
按
鍵
AC/DC 交流/直流選擇
按
鍵
200Ω/200μA/200mV 量測範圍設定
nF 電容值量測 2/2/2/2 量測範圍設定
+ CX - 電容量測接腳 20/20/20/20 量測範圍設定 V 電壓值量測 200/200/200/200 量測範圍設定 mA 電流值量測 2000/1000/2000/2000 量測範圍設定 kΩ 電阻/二極體量測 20μF/20A/20MΩ 量測範圍設定
PWR 電源開關 二極體量測/短路嗶聲
操作方法：
1. 按下 POWER 鍵打開電源，若是量測電壓/電流/電阻則將量測探棒連接至左方適當之 量測孔，若是量測電容則連接於 CX 接腳，注意正負極不要接反。
2. 按 nF 鍵量測電容值時，用量測範圍設定鍵選擇 2/20/200/200/20μF 之量測範圍。
3. 按 V 鍵量測電壓值時，用量測範圍設定鍵選擇 2/20/200/1000 之量測範圍。
4. 按 mA 鍵量測電流值時，用量測範圍設定鍵選擇 2/20/200/2000/20A 之量測範圍。若 是量測 20A 範圍，探棒須連接於左方 COM 與 20A 接孔位置，其餘檔位則連接於 COM 與 mA 接孔位置。
5. 按 V 鍵量測電壓值時，用量測範圍設定鍵選擇 2/20/200/1000 之量測範圍。
6. kΩ鍵量測電阻值時，用量測範圍設定鍵選擇 200Ω/2/20/200/2000/20MΩ之量測範圍，
此時 200Ω檔位有二極體量測功能，2Ω檔位有短路嗶聲功能。
7. 不用時請關閉電源。
注意事項：
1. 量測電壓時 V-Ω接孔不可輸入相對於 COM 接腳超過 1000V 的電壓。
2. COM 接孔不可輸入超過大於 500V 的對地（大地）電壓。
3. 量測電流時 mA 接孔不可輸入相對於 COM 接腳超過 2A 的電流。
4. 量測電流時 20A 接孔不可輸入相對於 COM 接腳超過 20A 的電流。
5. 測試線使用後請放回收納盒中。
電源供應器(GPS-4303) 簡易操作功能表
按 鍵
POWER 主電源開關
接 腳
CH1 第 1 組電源輸出
OUTPUT 電源輸出 CH2 第 2 組電源輸出
INDEP/SERIES/PARALLEL CH1~2 輸出模式 CH3 第 3 組電源輸出 旋
鈕
CURRENT CH1/CH2 電流調整 CH4 第 4 組電源輸出 VOLTAGE（大） CH1/CH2 電壓調整 GND 機殼接地
VOLTAGE（小） CH3/CH4 電壓調整 操作方法：
1. 打開 POWER 主電源開關。
2. 將電源輸出線接至 CH1~4 輸出接頭，連接至電路電源輸入位置。
3. 按下 OUTPUT 鍵，OUTPUT 燈亮起表示電源已經輸出；如果 OUTPUT 燈不亮，請檢 查電路是否有短路或超載，狀況排除後重新按下 OUTPUT 鍵啟動電源輸出。
4. 調整 VOLTAGE 旋鈕設定電壓大小，調整 CURRENT 旋鈕設定安全電流大小。CV/CC 亮綠燈時表示為恆電壓源，如果超過安全電流，CV/CC 亮紅燈表示為恆電流源。
5. INDEP 獨立操作時，CH1 與 CH2 電壓與電流可分開各別調整，輸出接腳各自獨立。
6. SERIES 串聯操作時為 TRACKING 模式，CH1 與 CH2 電壓與電流均由 MASTER 旋 鈕調整，CH2 的 腳與 CH1 的腳內部自動串聯成為 GND，CH1 的 腳為正電壓輸出，
CH2 的 腳為負電壓輸出；此模式可提供 2 倍的電壓輸出。。
7. PARALLEL 並聯操作時為 TRACKING 模式，CH1 與 CH2 電壓與電流均由 MASTER
（CH1）旋鈕調整，CH2 的 腳與 CH1 的 腳內部自動串聯成為 腳，CH2 的 腳與 CH1 的 腳內部自動串聯成為 腳；此模式可提供 2 倍的電流輸出。
8. CH3/CH4 如果超載，OVERLOAD 燈會亮起。
9. 不用時請關閉主電源。
注意事項：
1. 本機具有短路自動保護功能。
2. 電源輸出線使用後請放回收納盒中。
