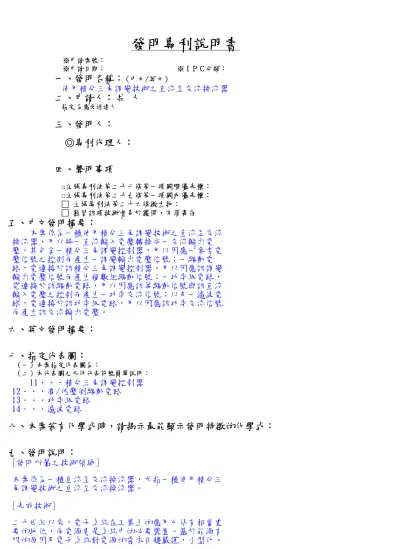

發明專利說明書
※申請案號：
※申請日期： ※ＩＰＣ分類：
一、發明名稱：(中文/英文)
使用積分三角調變技術之直流至交流換流器
二、申請人：共 人
指定 為應受送達人
三、發明人：
◎專利代理人：
四、聲明事項
□主張專利法第二十七條第一項國際優先權：
□主張專利法第二十九條第一項國內優先權：
□ 主張專利法第二十六條微生物：
□ 熟習該項技術者易於獲得，不須寄存
五、中文發明摘要：
本案係為一種使用積分三角調變技術之直流至交流 換流器，用以將一直流輸入電壓轉換成一交流輸出電 壓，其包含一積分三角調變控制器，用以因應一參考電 壓信號之控制而產生一調變輸出電壓信號；一驅動電 路，電連接於該積分三角調變控制器，用以因應該調變 輸出電壓信號而產生複數組驅動信號；一功率級電路，
電連接於該驅動電路，用以因應該等驅動信號與該直流 輸入電壓之控制而產生一功率交流信號；以及一濾波電 路，電連接於該功率級電路，用以因應該功率交流信號 而產生該交流輸出電壓。
六、英文發明摘要：
七、指定代表圖：
（一）本案指定代表圖為：
（二）本代表圖之元件代表符號簡單說明：
11．．．積分三角調變控制器 12．．．高/低壓側驅動電路 13．．．功率級電路
14．．．濾波電路
八、本案若有化學式時，請揭示最能顯示發明特徵的化學式：
九、發明說明：
[發明所屬之技術領域]
本案係為一種直流至交流換流器，尤指一種使用積分三 角調變技術之直流至交流換流器。
[先前技術]
二十世紀以來，電子系統在工業上的應用已佔有相當重 要的地位，而電源更是系統中的必要裝置。基於能源有 限的原因及電子系統對電源的需求日趨嚴謹，小型化、
高精度、高信賴度、高效率及高反應速度等就成為好的 電源供應器要求的目標，換言之，如此才能使各種電子 裝置的性能充份發揮。在以往的設計中，為了取得各裝 置之間的安全性，一般都設計它的電源供應器的功率為 該裝置所消耗功率的二至三倍。因而使該裝置的體積變 得相當的龐大，同時價格也隨之提高了，且對電路的信 賴度而言並無任何的貢獻。所以，設計一符合電子裝置 所需之電源是一十分重要的課題。
傳統交流電源供應器是使用線性放大器控制電壓方式，
結合低頻變壓器供應電力。而線性電源供應器的最主要 問題就是如何使功率損失減小並具有高的能量效率，同 時能減輕重量，降低體積大小。然而大部份的線性電源 供應器很難同時吻合上述兩項要求，因為擔任電壓調整 的主要元件電晶體一直工作在線性主動區，負載的增加 極易造成大的功率損失，且一般低頻工作下，低頻變壓 器的鐵損與銅損將會消耗相當之功率，同時欲提供較大 的輸出容量，則所須鐵心體積相對較大，重量也較重，
此種作法將造成低功因、低轉換效率及龐大的體積等問 題。要改善這些問題，達成交流電源控制的目標，控制 電路及功率級需互相配合才可完成，於是開關電路開始 應用在交流電源供應器上。1988年，相位控制型直流至 交流換流器(Phase-Controlled DC/AC Inverter)的概念 被提出，利用開關間控制信號的相角差來調整輸出電 壓，此一方法結構簡單，可得到較高的能量轉換效率，
又因高頻的切換可使得隔離用變壓器體積縮小至最小，
對於製作成本與運用空間而言，都有相當助益。但所得 輸出電壓的諧波失真略嫌過大，對於負載而言將產生若 干問題。
現行之交流電源供應器則是採用脈波波寬調變(Pulse Width Modulation)控制方式，利用輸入控制信號與一三 角波形比較，產生寬度可調變脈波，以達到控制輸出電 壓波形之目的。一般電壓型或電流型換流電路，其輸出 電壓或電流為矩形波，諧波成分很大，易降低功率因 數，採用脈波波寬調變換流電路可解決調壓及波形的問 題。脈波波寬調變控制主要是針對換流電路之功率開關 元件的導通或關斷進行控制，使輸出得到一系列等幅但 不等寬之脈波，其脈波寬度依傅立葉數列成正弦分布，
以此脈波組合獲得等效正弦電壓波，依一定規則對各脈 波進行調變控制，可改變輸出電壓大小，也可改變頻 率。 然而，由於脈波波寬調變控制方式係以三角波為比較信 號，其交流輸出之諧波失真不容易降低，需輔佐其他電 路才可以得到較佳特性，也因此增加了電路架構之複雜 性。
爰是之故，申請人有鑑於習知技術之缺失，乃經悉心試 驗與研究，並一本鍥而不捨的精神，終發明出本案「使 用積分三角調變技術之直流至交流換流器」。
[發明內容]
本案之主要目的係為將積分三角調變技術應用於直流至 交流轉換器，利用積分三角調變控制器將參考電壓信號 調變成一連串脈波信號，再藉由功率級電路將信號功率 放大，最後經由濾波電路將信號波形還原，可簡化電路 架構、降低諧波失真、並可輸出任意波形。
本案之另一目的係為提供一種使用積分三角調變技術之 直流至交流換流器，用以將一直流輸入電壓轉換成一交 流輸出電壓，其包含一積分三角調變控制器，用以因應
一參考電壓信號之控制而產生一調變輸出電壓信號；一 驅動電路，電連接於該積分三角調變控制器，用以因應 該調變輸出電壓信號而產生複數組驅動信號；一功率級 電路，電連接於該驅動電路，用以因應該等驅動信號與 該直流輸入電壓之控制而產生一功率交流信號；以及一 濾波電路，電連接於該功率級電路，用以因應該功率交 流信號而產生該交流輸出電壓。
根據上述構想，其中該積分三角調變控制器包含一積分 電路，用以因應該參考電壓信號與該調變輸出電壓信號 之差而產生一積分輸出信號；一取樣保持電路，電連接 於該積分電路，用以取樣及保持該積分輸出信號；以及 一量化電路，電連接於該取樣保持電路，且其輸出端係 電連接於該積分電路之輸入端，用以量化該積分輸出信 號，以得到該調變輸出電壓信號。
根據上述構想，其中該積分電路係為一積分器。
根據上述構想，其中該積分器係為一差動積分器。
根據上述構想，其中該取樣保持電路係由一外加之取樣 信號所控制。
根據上述構想，其中該量化電路係為一比較器。
根據上述構想，其中該比較器係為一雙電源比較器。
根據上述構想，其中該參考電壓信號係為外加。
根據上述構想，其中該調變輸出電壓信號係為一連串脈 波信號。
根據上述構想，其中該驅動電路係為高/低壓側驅動電 路。
根據上述構想，其中該功率級電路係採用全橋模式。
根據上述構想，其中該功率級電路係由四個電晶體所組 成。
根據上述構想，其中該等電晶體係為金氧半場效應電晶 體。 根據上述構想，其中該濾波電路係為一低通濾波器。
根據上述構想，其中該濾波電路係由一電感與一電容所 組成。
本案之又一目的係為提供一種使用積分三角調變技術之 直流至交流換流器，用以將一直流輸入電壓轉換成一交 流輸出電壓，其包含一積分三角調變控制器，用以因應 一參考電壓信號之控制而產生一調變輸出電壓信號，該 積分三角調變控制器包含：一積分電路，用以因應該參 考電壓信號與該調變輸出電壓信號之差而產生一積分輸 出信號；一取樣保持電路，電連接於該積分電路，用以 取樣及保持該積分輸出信號；一量化電路，電連接於該 取樣保持電路，且其輸出端係電連接於該積分電路之輸 入端，用以量化該積分輸出信號，以得到該調變輸出電 壓信號；一驅動電路，電連接於該積分三角調變控制 器，用以因應該調變輸出電壓信號而產生複數組驅動信 號；一功率級電路，電連接於該驅動電路，用以因應該 等驅動信號與該直流輸入電壓之控制而產生一功率交流 信號；以及一濾波電路，電連接於該功率級電路，以因 應該功率交流信號而產生該交流輸出電壓。
根據上述構想，其中該積分電路係為一積分器。
根據上述構想，其中該積分器係為一差動積分器。
根據上述構想，其中該取樣保持電路係由一外加之取樣 信號所控制。
根據上述構想，其中該量化電路係為一比較器。
根據上述構想，其中該比較器係為一雙電源比較器。
根據上述構想，其中該參考電壓信號係為外加。
根據上述構想，其中該調變輸出電壓信號係為一連串脈 波信號。
根據上述構想，其中該驅動電路係為高/低壓側驅動電 路。 根據上述構想，其中該功率級電路係採用全橋模式。
根據上述構想，其中該功率級電路係由四個電晶體所組 成。 根據上述構想，其中該等電晶體係為金氧半場效應電晶 體。
根據上述構想，其中該濾波電路係為一低通濾波器。
根據上述構想，其中該濾波電路係由一電感與一電容所 組成。
本案之再一目的係為提供一種調變控制器，用以因應一 參考電壓信號之控制而產生一調變輸出電壓信號，其包 含一積分電路，用以因應該參考電壓信號與該調變輸出 電壓信號之差而產生一積分輸出信號；一取樣保持電 路，電連接於該積分電路，用以取樣及保持該積分輸出 信號；以及一量化電路，電連接於該取樣保持電路，且 其輸出端係電連接於該積分電路之輸入端，用以量化該 積分輸出信號，以得到該調變輸出電壓信號。
根據上述構想，其中該積分電路係為一積分器。
根據上述構想，其中該積分器係為一差動積分器。
根據上述構想，其中該取樣保持電路係由一外加之取樣 信號所控制。
根據上述構想，其中該量化電路係為一比較器。
根據上述構想，其中該比較器係為一雙電源比較器。
根據上述構想，其中該參考電壓信號係為外加。
根據上述構想，其中該調變輸出電壓信號係為一連串脈 波信號。
根據上述構想，其中該調變控制器係為一積分三角調變 控制器。
[實施方式]
請參閱第一圖，其係本案一較佳實施例之使用積分三角 調變技術之直流至交流換流器之電路架構示意圖，其包 含一積分三角調變控制器11、一高/低壓側驅動電路12、
一功率級電路13及一濾波電路14，藉由本案之架構而得 以將一直流輸入電壓Vdc轉換成一交流輸出電壓Vo(t)。
其中，該積分三角調變控制器11係用以因應一參考電壓 信號之控制而產生一調變輸出電壓信號。該高/低壓側驅 動電路12係電連接於該積分三角調變控制器11，用以因 應該調變輸出電壓信號而產生複數組驅動信號。該功率 級電路13係電連接於該高/低壓側驅動電路12，用以因應 該等驅動信號與該直流輸入電壓Vdc之控制而產生一功率 交流信號VAB(t)。而該濾波電路14係電連接於該功率級電 路13，用以因應該功率交流信號VAB(t)而產生該交流輸出 電壓Vo(t)。
該功率級電路13係採用全橋模式，以(Q1、Q4)與(Q2、
Q3)成對切換，且二者相互反相，以提供較高的功率輸 出，並利用高頻切換技術使輸出濾波元件體積縮小。輸 出級以L-C構成二階低通濾波器，以濾除高頻信號，修飾 輸出電壓波形，提供負載R所需之電源電壓。由於該功率 級電路13係採用全橋模式，因此該基差調變控制器11所 產生之調變輸出電壓信號並無法直接驅動該功率級電路 13之四組開關元件(Q1、Q2、Q3、Q4)，尤其是左右臂上 側之開關元件(Q1、Q3)，故本案採用高/低壓側驅動電路 12，利用積體電路特性，可以獲得較佳之驅動信號。
控制級部分，本案係採用積分三角調變(Sigma-Delta Modulation)技術來控制輸出電壓形式，這部分也是本案 之技術特徵所在。根據第一圖所示之電路，Q1、Q4 on；
Q2、Q3 off時，系統狀態空間方程式可表示為
而Q1、Q4 off；Q2、Q3 on時，系統狀態空間方程式可表 示為
根據狀態空間平均化技術(state-space averaging technique)，系統狀態空間方程式可改寫為
其中d為Q1，Q4之責任週期。若考慮小信號擾動為 ，
， ， 及 ，則
假設 ，以簡化分析即
將(7)-(12)式代入(5)及(6)式，可得小信號方程式為
穩態方程式為
由(15)及(16)式可得穩態下之電壓轉移特性
將(13)及(14)取Laplace Transform後，整理可解得功率 級轉移函數
G
P(s)
為請參閱第二圖，其係本案一較佳實施例之積分三角調變 器之電路架構示意圖，其包含一積分電路111、一取樣保 持電路112、及一量化電路113。其中該積分電路111係為 一差動積分器、該量化電路113係為一雙電源比較器，而 該取樣保持電路112係由一外加之取樣信號所控制。第二 圖所示之電路架構係為一階積分三角調變控制器，該積 分三角調變控制器11可視為是一種脈波密度調變控制 器，其主要動作在於將該參考電壓信號轉換成該調變輸 出電壓信號(一連串的脈波信號)，脈波頻率由取樣頻率 決定，若該參考電壓信號之電壓準位較高時，輸出脈波 密度較高，若該參考電壓信號之電壓準位較低時，輸出 脈波密度較低。
該積分三角調變控制器11之主要動作原理為輸入該直流 至交流換流器欲輸出之參考波形信號，與該積分三角調 變控制器11之輸出初值比較產生誤差，經由該積分電路 111積分，再以該取樣保持電路112進行高頻取樣保持，
最後經由該量化電路113進行量化，一般多採用比較器作 為量化電路113，量化輸出(調變輸出電壓信號)回授至輸
入再與該參考電壓信號比較，藉此週而復始的動作，於 該量化電路113之輸出端，亦即該積分三角調變控制器11 之輸出端產生一連串脈波信號，用以驅動該功率級電路 13之開關元件(Q1、Q2、Q3、Q4)，以控制功率輸出及輸 出波形。根據回授控制理論，若回授增益足夠大，則產 生之該調變輸出電壓信號平均值將趨近於該參考電壓信 號平均值。由第二圖可得該積分三角調變控制器11各點 的關係式為
v
h(t)=v
int*(t-kT)-v
int*(t-(k+1)T
) (20)考慮該參考電壓信號為正弦波時，則該參考電壓信號為
v
r(t)=v
rmsin
ωt
(22)其中Vrm為該參考電壓信號峰值電壓，ω為該參考電壓信 號角頻率。為避免過調制現象產生較高的失真問題，假 設Vrm<Vcc。如圖3所示，當
t=t
k,0，且v
c(t
k,0)=-V
cc，則v
c(t
k,1)=+v
cc (25)由於該參考電壓信號與該調變輸出電壓信號相減呈正 值，該積分電路111積分輸出為正斜率，若考慮取樣頻率 遠大於該參考電壓信號頻率，則參考電壓信號在取樣週 期內可視為定值，假設 且該積分電路111增益為 ，則 該積分電路111積分輸出斜率為
K(m+1)V
cc，取樣保持 後，其結果大於零，使得調變輸出轉態由-Vcc→+Vcc。v
h(t
k,2)=v
int(t
k,2)>0
(27)v
c(t
k,2)=+V
cc (28)由於該參考電壓信號與該調變輸出電壓信號相減呈負
值，該積分電路111積分輸出為負斜率，且斜率大小為
K (m-1)V
cc於零，使得調變輸出維持+Vcc不變。該積分三角 調變控制器11動作依此類推，n次取樣保持後，結果小於 零，於是調變輸出轉態由+Vcc→-Vcc，完成一開關週期。請參閱第三圖，其係輸入信號為正弦波且在正半週狀態 下，不同準位時，積分三角調變控制器輸出與積分電路 輸出之波形對照圖。由圖可知，該輸出調變電壓信號之 責任週期隨著該參考電壓信號增大而增大。假設開關頻 率遠大於該參考電壓信號頻率，該參考電壓信號變動極 小，可視為定值，故開關週期內該積分電路111輸出上升 與下降變動量相同，所以
K(m+1)V
cc=-nK(m-1)V
cc (29)由(29)式整理可得若d表示該輸出調變電壓信號之責任週期，則
且0<
d(t)
<1請參閱第四圖，其係本案一較佳實施例之直 流至交流換流器之開迴路積分三角調變控制系統示意 圖。若考慮該積分三角調變控制器11之參考電壓信號v
r(t)
存在一小信號擾動成分 ，則將(10)及(33)式代入(32)式得
由(34)取拉氏轉換(Laplace Transform)後可得該積分三 角調變控制器11調變轉移函數
G
m(s)
為由(18)及(36)式可得該調變輸出電壓信號與該參考電壓 信號轉移函數
G
l(s)
為電路模擬及實測結果
本案之直流至交流換流器採用全橋架構，並以一階積分 三角調變控制器來調變輸出電壓大小及波形，最後透過 低通濾波器將高頻諧波濾除以獲得平滑之電壓波形。根 據前述理論，在此完成1kVA直流至交流換流器電路模擬 與實測。該直流輸入電壓為200V，該交流輸出電壓為 110V，輸出濾波電容為
C
=o.22μF
，濾波電感為L=1
mH
，截 止頻率為10.7kHz。開迴路輸出與參考輸入轉移特性模擬 結果如第五圖所示，相位幅度(phase margin)為65°，增 益幅度(gain margin)為60dB。當輸出功率為1kVA，輸出有效值電壓為110V條件下，輸 入信號頻率為1kHz、500Hz及60Hz時，根據電路模擬軟體 Is Spice模擬正弦波與三角波所產生之輸出電壓波形及 電路實測波形結果如第六圖(a1)至第八圖(b2)所示，效 率達90%以上，總諧波失真(Total Harmonic
Distortion, THD)小於5%。
當輸出功率為200VA，輸出有效值電壓為110V條件下，輸 入信號頻率為1kHz、500Hz及60Hz時，根據電路模擬軟體 Is Spice模擬正弦波與三角波所產生之輸出電壓波形及 電路實測波形結果如第九圖(a1)至第十一圖(b2)所示，
效率達83%以上，總諧波失真小於3%。其電路實測功率、
頻率、輸出電壓、總諧波失真及效率結果如表一所示。
綜上所述，本案將積分三角調變技術應用於直流至交流 轉換器，利用積分三角調變控制器將參考電壓信號調變 成一連串脈波信號，再藉由功率級電路將信號功率放 大，最後經由濾波電路將信號波形還原，可簡化電路架
構、降低諧波失真、並可輸出任意波形，有效改善習知 技術之缺失，是故具有產業價值，進而達成發展本案之 目的。
本案得由熟悉本技藝之人士任施匠思而為諸般修飾，然 皆不脫如附申請專利範圍所欲保護者。
[圖式簡單說明]
第一圖：其係本案一較佳實施例之使用積分三角調變技 術之直流至交流換流器之電路架構示意圖。
第二圖：其係本案一較佳實施例之積分三角調變器之電 路架構示意圖。
第三圖：其係輸入信號為正弦波且在正半週狀態下，不 同準位時，積分三角調變控制器輸出與積分電路輸出之 波形對照圖。
第四圖：其係本案一較佳實施例之直流至交流換流器之 開迴路積分三角調變控制系統示意圖。
第五圖：其係本案一較佳實施例之直流至交流換流器之 開迴路輸出與參考輸入轉移特性模擬結果圖。
第六圖(a1)(a2)：其係輸出功率為1kVA、輸出有效值電 壓為110V、輸入信號頻率為1kHZ時，根據Is Spice模擬 正弦波所產生之輸出電壓波形及電路實測波形圖。
第六圖(b1)(b2)：其係輸出功率為1kVA、輸出有效值電 壓為110V、輸入信號頻率為1kHz時，根據Is Spice模擬 三角波所產生之輸出電壓波形及電路實測波形圖。
第七圖(a1)(a2)：其係輸出功率為1kVA、輸出有效值電 壓為110V、輸入信號頻率為500Hz時，根據Is Spice模擬 正弦波所產生之輸出電壓波形及電路實測波形圖。
第七圖(b1)(b2)：其係輸出功率為1kVA、輸出有效值電 壓為110V、輸入信號頻率為500Hz時，根據Is Spice模擬 三角波所產生之輸出電壓波形及電路實測波形圖。
第八圖(a1)(a2)：其係輸出功率為1kVA、輸出有效值電 壓為110V、輸入信號頻率為60Hz時，根據Is Spice模擬 正弦波所產生之輸出電壓波形及電路實測波形圖。
第八圖(b1)(b2)：其係輸出功率為1kVA、輸出有效值電 壓為110V、輸入信號頻率為60Hz時，根據Is Spice模擬 三角波所產生之輸出電壓波形及電路實測波形圖。
第九圖(a1)(a2)：其係輸出功率為200VA、輸出有效值電 壓為110V、輸入信號頻率為1kHz時，根據Is Spice模擬 正弦波所產生之輸出電壓波形及電路實測波形圖。
第九圖(b1)(b2)：其係輸出功率為200VA、輸出有效值電 壓為110V、輸入信號頻率為1kHz時，根據Is Spice模擬 三角波所產生之輸出電壓波形及電路實測波形圖。
第十圖(a1)(a2)：其係輸出功率為200VA、輸出有效值電 壓為110V、輸入信號頻率為500Hz時，根據Is Spice模擬 正弦波所產生之輸出電壓波形及電路實測波形圖。
第十圖(b1)(b2)：其係輸出功率為200VA、輸出有效值電 壓為110V、輸入信號頻率為500Hz時，根據Is Spice模擬 三角波所產生之輸出電壓波形及電路實測波形圖。
第十一圖(a1)(a2)：其係輸出功率為200VA、輸出有效值 電壓為110V、輸入信號頻率為60Hz時，根據Is Spice模 擬正弦波所產生之輸出電壓波形及電路實測波形圖。
第十一圖(b1)(b2)：其係輸出功率為200VA、輸出有效值 電壓為110V、輸入信號頻率為60Hz時，根據Is Spice模 擬三角波所產生之輸出電壓波形及電路實測波形圖。
十、申請專利範圍：
1.一種使用積分三角調變技術之直流至交流換流 器，用以將一直流輸入電壓轉換成一交流輸出電壓，其 包含：一積分三角調變控制器，用以因應一參考電壓信 號之控制而產生一調變輸出電壓信號；一驅動電路，電 連接於該積分三角調變控制器，用以因應該調變輸出電 壓信號而產生複數組驅動信號；一功率級電路，電連接 於該驅動電路，用以因應該等驅動信號與該直流輸入電 壓之控制而產生一功率交流信號；以及一濾波電路，電 連接於該功率級電路，用以因應該功率交流信號而產生 該交流輸出電壓。
2.如申請專利範圍第1項所述之直流至交流換流器，
其中該積分三角調變控制器包含：一積分電路，用以因 應該參考電壓信號與該調變輸出電壓信號之差而產生一 積分輸出信號；一取樣保持電路，電連接於該積分電 路，用以取樣及保持該積分輸出信號；以及一量化電 路，電連接於該取樣保持電路，且其輸出端係電連接於 該積分電路之輸入端，用以量化該積分輸出信號，以得 到該調變輸出電壓信號。
3.如申請專利範圍第2項所述之直流至交流換流器，
其中該積分電路係為一積分器。
4.如申請專利範圍第3項所述之直流至交流換流器，
其中該積分器係為一差動積分器。
5.如申請專利範圍第2項所述之直流至交流換流器，
其中該取樣保持電路係由一外加之取樣信號所控制。
6.如申請專利範圍第2項所述之直流至交流換流器，
其中該量化電路係為一比較器。
7.如申請專利範圍第6項所述之直流至交流換流器，
其中該比較器係為一雙電源比較器。
8.如申請專利範圍第1項所述之直流至交流換流器，
其中該參考電壓信號係為外加。
9.如申請專利範圍第2項所述之直流至交流換流器，
其中該調變輸出電壓信號係為一連串脈波信號。
10.如申請專利範圍第1項所述之直流至交流換流 器，其中該驅動電路係為高/低壓側驅動電路。
11.如申請專利範圍第1項所述之直流至交流換流 器，其中該功率級電路係採用全橋模式。
12.如申請專利範圍第11項所述之直流至交流換流 器，其中該功率級電路係由四個電晶體所組成。
13.如申請專利範圍第12項所述之直流至交流換流 器，其中該等電晶體係為金氧半場效應電晶體。
14.如申請專利範圍第1項所述之直流至交流換流 器，其中該濾波電路係為一低通濾波器。
15.如申請專利範圍第1項所述之直流至交流換流 器，其中該濾波電路係由一電感與一電容所組成。
16.一種使用積分三角調變技術之直流至交流換流 器，用以將一直流輸入電壓轉換成一交流輸出電壓，其 包含：一積分三角調變控制器，用以因應一參考電壓信 號之控制而產生一調變輸出電壓信號，該積分三角調變 控制器包含：一積分電路，用以因應該參考電壓信號與 該調變輸出電壓信號之差而產生一積分輸出信號；一取 樣保持電路，電連接於該積分電路，用以取樣及保持該 積分輸出信號；一量化電路，電連接於該取樣保持電 路，且其輸出端係電連接於該積分電路之輸入端，用以 量化該積分輸出信號，以得到該調變輸出電壓信號；一 驅動電路，電連接於該積分三角調變控制器，用以因應 該調變輸出電壓信號而產生複數組驅動信號；一功率級 電路，電連接於該驅動電路，用以因應該等驅動信號與 該直流輸入電壓之控制而產生一功率交流信號；以及一
濾波電路，電連接於該功率級電路，用以因應該功率交 流信號而產生該交流輸出電壓。
17.如申請專利範圍第16項所述之直流至交流換流 器，其中該積分電路係為一積分器。
18.如申請專利範圍第17項所述之直流至交流換流 器，其中該積分器係為一差動積分器。
19.如申請專利範圍第16項所述之直流至交流換流 器，其中該取樣保持電路係由一外加之取樣信號所控 制。 20.如申請專利範圍第16項所述之直流至交流換流 器，其中該量化電路係為一比較器。
21.如申請專利範圍第20項所述之直流至交流換流 器，其中該比較器係為一雙電源比較器。
22.如申請專利範圍第16項所述之直流至交流換流 器，其中該參考電壓信號係為外加。
23.如申請專利範圍第16項所述之直流至交流換流 器，其中該調變輸出電壓信號係為一連串脈波信號。
24.如申請專利範圍第16項所述之直流至交流換流 器，其中該驅動電路係為高/低壓側驅動電路。
25.如申請專利範圍第16項所述之直流至交流換流 器，其中該功率級電路係採用全橋模式。
26.如申請專利範圍第25項所述之直流至交流換流 器，其中該功率級電路係由四個電晶體所組成。
27.如申請專利範圍第26項所述之直流至交流換流 器，其中該等電晶體係為金氧半場效應電晶體。
28.如申請專利範圍第16項所述之直流至交流換流 器，其中該濾波電路係為一低通濾波器。
29.如申請專利範圍第16項所述之直流至交流換流 器，其中該濾波電路係由一電感與一電容所組成。
30.一種調變控制器，用以因應一參考電壓信號之控 制而產生一調變輸出電壓信號，其包含：一積分電路，
用以因應該參考電壓信號與該調變輸出電壓信號之差而 產生一積分輸出信號；一取樣保持電路，電連接於該積 分電路，用以取樣及保持該積分輸出信號；以及一量化 電路，電連接於該取樣保持電路，且其輸出端係電連接 於該積分電路之輸入端，用以量化該積分輸出信號，以 得到該調變輸出電壓信號。
31.如申請專利範圍第30項所述之調變控制器，其中 該積分電路係為一積分器。
32.如申請專利範圍第31項所述之調變控制器，其中 該積分器係為一差動積分器。
33.如申請專利範圍第30項所述之調變控制器，其中 該取樣保持電路係由一外加之取樣信號所控制。
34.如申請專利範圍第30項所述之調變控制器，其中 該量化電路係為一比較器。
35.如申請專利範圍第34項所述之調變控制器，其中 該比較器係為一雙電源比較器。
36.如申請專利範圍第30項所述之調變控制器，其中 該參考電壓信號係為外加。
37.如申請專利範圍第30項所述之調變控制器，其中 該調變輸出電壓信號係為一連串脈波信號。
38.如申請專利範圍第30項所述之調變控制器係為一 積分三角調變控制器。
