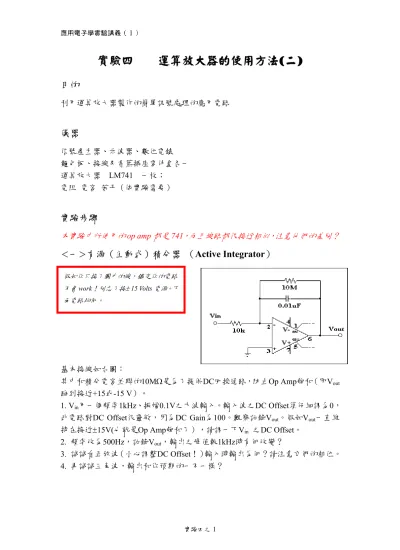

應用電子學實驗講義（Ⅰ）
實驗四之1
實驗四 運算放大器的使用方法(二)
目的
利用運算放大器製作的簡單訊號處理的應用電路
儀器
信號產生器、示波器、數位電錶 麵包板、接線及香蕉插座零件盒各一 運算放大器 LM741 一枚；
電阻 電容 若干（依實驗需要）
實驗步驟
本實驗中所使用的
op amp
都是741
，而且線路都很接近相似，注意他們的差別？＜一＞
有源（主動式）積分器 （Active Integrator）
基本接線如右圖：
其中和積分電容並聯的10MΩ是為了提供DC回授通路，防止Op Amp飽和（即Vout
跑到接近+15或-15 V）。
1. Vin用一個頻率1kHz、振幅0.1V之方波輸入。輸入波之DC Offset須仔細調為0，
此電路對DC Offset很靈敏，因為DC Gain為100。觀察記錄Vout。假如Vout一直維 持在接近±15V(也就是Op Amp飽和了），請調一下Vin 之DC Offset。
2. 頻率改為500Hz，記錄Vout，輸出之峰值較1kHz時有何改變？
3. 試試看正弦波（小心調整DC Offset！）輸入時輸出為何？請注意它們的相位。
4. 再試試三角波，輸出和你預期的一不一樣？
假如你只接了圖中的線，鐵定你的電路 不會work！別忘了接± 15 Volts 電源。下 面電路均同。
應用電子學實驗講義（Ⅰ）
實驗四之2
＜二＞
有源（主動式）微分器 （Active Differentiator）
微分器線路如右：
輸入串聯的 1k 電阻和回 授電阻並聯之 100pF 電 容是為了讓線路穩定用。
1. 用 1kHz 之 三 角 波 輸 入，觀察Vout。改變輸入 之DC Offset，對Vout有影 響嗎？
2. 改用1kHz弦波輸入，結果如你預期嗎？
＜三＞
有源（active）低通濾波器：
下圖為利用OP Amp.所設計的簡單有源低通濾波器。記得OP Amp.要接直流電源
（±15Volts）。
1.
V
in用 振 幅 為1V 正 弦 波 輸 入 ， 頻 率 由 100Hz 掃 到 100kHz，在100, 200, 400, 700, 1k, 2k, 4k, 7k, 10k, 20k, 40k, 70k及100kHz頻率，測量V
out之 大 小 及V
out和V
in之間的相位 差，畫出Bode Plot（包括 VV
out in
用dB 表 示 ，
V V
out in
之 相 位 用
“度”表示，橫軸為
log f
）。2.此濾波器之-3dB頻率（
f
−3dB或簡寫為f
3dB）為何？在f
3dB時，V
out和V
in之相位差 為多少？Note: 1.相位量法
) 2 or ( 360° π
∆ ×
= Φ
T
TIMET
Vin(ch1) ΔT
T
Vout(ch2)
應用電子學實驗講義（Ⅰ）
實驗四之3 2.在
f
3dB時，0 . 707
V V
flat out
=
＜四＞
有源高通濾波器：
下圖為利用OP Amp.所設計的簡單有源高通濾波器
重複上步驟中之1和2。
預習問題
(有打*的為 BONUS，加分題)1. 閱讀參考資料，說明步驟一的電路（忽略 10MΩ電阻）確實是一個（反相）積 分器。寫出輸出電壓與輸入電壓訊號的關係。
2. *續上題，如果考慮了 10MΩ電阻，這個電路可以積分直流或很低頻的訊號嗎？
3. 閱讀參考資料，說明步驟二的電路（忽略 1kΩ電阻和 100pF 電容）確實是一個
（反相）微分器。寫出輸出電壓與輸入電壓訊號的關係。
4. *續上題，如果考慮了 1kΩ電阻和 100pF 電容，這個電路可以微分很高頻的訊 號嗎？
5. 請問 dB 的定義？何謂波德圖(Bode plot)？
6. 步驟三中之低通濾波器，(1)在很低頻時， V V
out in
=？輸入輸出相位差如何？
(2)f3dB=？在這個頻率V V
out in
=？輸入輸出相位差如何？(3)在頻率遠比 f3dB 高
時？ V V
out in
在波德圖上衰減的斜率應該是多少？輸入輸出相位差如何？
7. 步驟四中之高通濾波器，(1)在很高頻時， V V
out in
=？輸入輸出相位差如何？
應用電子學實驗講義（Ⅰ）
實驗四之4
(2)f3dB=？在這個頻率V V
out in
=？輸入輸出相位差如何？(3)在頻率遠比 f3dB 低
時？ V V
out in
在波德圖中上升的斜率應該是多少？輸入輸出相位差如何？
數據分析與思考問題
1. 整理每一步驟的數據結果並繪圖，並和理論值比較。回答步驟中的問題。
2. 由步驟三所得的 Bode Plot，在 f3dB以上的部份，輸出振幅以何斜率（dB/Dec）
衰減？你所得的f3dB和理論值相符嗎？相位呢？
3. 由步驟四所得的 Bode Plot，在 f3dB以下的部份，輸出振幅以何斜率（dB/Dec）
衰減？你所得的f3dB和理論值相符嗎？相位呢？
4. 請你利用這個實驗中的電路技術，設計一個低頻 3dB 頻率在 10Hz，高頻 3dB 頻率在1kHz 的放大器，中間較平坦的部分增益為 100。你可以用很多的運 算放大器，只要你喜歡！
