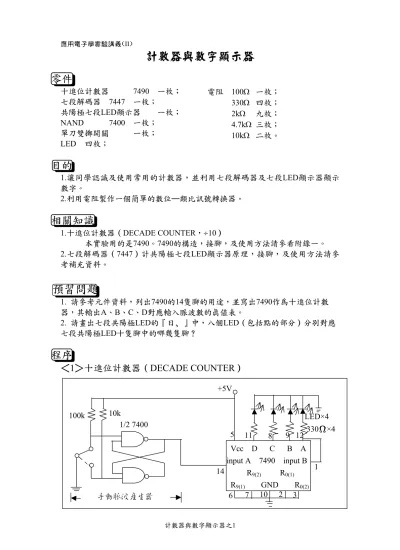

應用電子學實驗講義(II)
計數器與數字顯示器之1
計數器與數字顯示器
零件
十進位計數器 7490 一枚;
七段解碼器 7447 一枚;
共陽極七段LED顯示器 一枚;
NAND 7400 一枚;
單刀雙擲開關 一枚;
LED 四枚;
電阻 100Ω 一枚;
330Ω 四枚;
2kΩ 九枚;
4.7kΩ 三枚;
10kΩ 二枚。
目的
1.讓同學認識及使用常用的計數器,並利用七段解碼器及七段LED顯示器顯示 數字。
2.利用電阻製作一個簡單的數位─類比訊號轉換器。
相關知識
1.十進位計數器(DECADE COUNTER,÷10)
本實驗用的是7490。7490的構造,接腳,及使用方法請參看附錄一。
2.七段解碼器(7447)計共陽極七段LED顯示器原理,接腳,及使用方法請參 考補充資料。
預習問題
1. 請參考元件資料,列出7490的14隻腳的用途,並寫出7490作為十進位計數 器,其輸出A、B、C、D對應輸入脈波數的真值表。
2. 請畫出七段共陽極LED的『日﹑』中,八個LED(包括點的部分)分別對應 七段共陽極LED十隻腳中的哪幾隻腳?
程序
<1>十進位計數器(DECADE COUNTER)
330Ω×4
14 1
2 3 7 10
6
12 8 9
5 11
LED×4
手動脈波產生器
Vcc D C B A input A 7490 input B R9(2) R0(1)
R9(1) GND R0(2)
+5V
1/2 7400 100k 10k
應用電子學實驗講義(II)
計數器與數字顯示器之2
電路如上圖,請注意7490之電源VCC為第5隻腳,和一般數位IC不同。左邊是上 次實驗中利用7400所製作之無反彈跳開關。
1. 先將R0(1)及R0(2)(即第2及第3腳)改接為+5V,再接回+0V。輸出之四個 LED是否全熄(輸出狀態為0000)?
2.利用無反彈跳開關提供脈衝給第14腳(input A),由LED的明暗可看出輸出 的數字,7490是不是真如預料是一個10進位的計數器?輸出數字是在input A之 輸入由低到高還是由高到低變化?
<2> 數字顯示實驗
1.裝妥如上圖之電路,以手動脈波產生器一一輸入脈波,觀察顯示器之顯示情 形。顯示器是否依10進位的順序顯示數字?
2.若以一條單心線將7447的BI (即第4隻腳)接地,顯示器是否能正常顯示?
注意!試驗完後將剛才第4隻腳接地之單心線移走,使電路恢復原狀(如上圖)。
3.若以一條單心線將7447的 LT (即第3隻腳)接地,則七段LED是否全亮?
注意!試驗完後將剛才第3隻腳接地之單心線移走,使電路恢復原狀(如上圖)。
4.若以一條單心線將7447的 RBI (即第5隻腳)接地,然後以手動脈波產生器一 一輸入脈波,則七段LED顯示器之顯示情形如何?(與第2步驟之顯示情形有何 不同?)
<3>簡易數位─類比信號轉換器(D/A Converter)
1.將7490(接成十進位的模態)的輸出分別接到如下面電路圖中之電阻網路。
(其中4k及8k電阻可由2個及4個2k電阻串聯而得,1k電阻則由2個2k並聯而得。
假如2k電阻不夠,可將所有2k電阻用其他相近的電阻代替)。
gf de cb
手 動 脈波產生器
RBI LT BI/RBO
4.7k 4.7k 330Ω×7 Vcc
10k
input B
共 陽 極 七 LED 段
顯 示 器 GNDR0
A A B B C C D D
7 16
8 5 3 414 15 10 11 9 13 1 12 2 6 12 5 1
9 14 8 11 10 2 6
R9 GND inputA
1/2 7400 7490 7447 +5V COM
4.7k a
應用電子學實驗講義(II)
計數器與數字顯示器之3
2.7490 的 第 14 隻 腳 之 CLOCK輸入先由手動脈波 產生器一一輸入脈波,用 數 位 電 表 測 量ANALOG OUTPUT 之 電 壓 值 , 將 對 應於不同數字之電壓值記 錄下來。
3.7490 的 第 14 隻 腳 之 CLOCK輸入改由信號產生 器供給(用1000Hz,0-5V 之方波)。用示波器觀察 ANALOG OUTPUT之波形。
這個網路是否能用做一個D/A Converter?
問題與討論
1.7490中為什麼需要用到4個正反器?用3個正反器能不能製成一個十進位計數 器?
2.說明程序3中電阻網路可做為一個近似之D/A轉換器。你是否可約略估計此 D/A之誤差。你是不是能利用一些運算放大器來改善此誤差?請將你的設計畫 出來。
End Of Experiment
A
From B 7490 C
D DIGITAL INPUT
簡易數位—類比訊號轉換器 1k
2k 4k 8k
ANALOG OUTPUT
