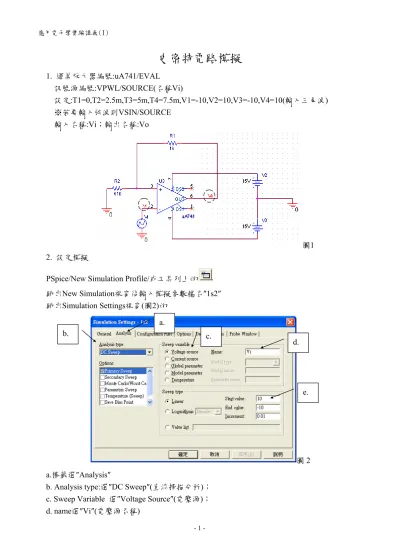

史密特電路模擬
1. 運算放大器編號:uA741/EVAL
訊號源編號:VPWL/SOURCE(名稱Vi)
設定:T1=0,T2=2.5m,T3=5m,T4=7.5m,V1=-10,V2=10,V3=-10,V4=10(輸入三角波)
※若要輸入弦波則VSIN/SOURCE 輸入名稱:Vi；輸出名稱:Vo
圖1 2. 設定模擬
PSpice/New Simulation Profile/或工具列上的
跳出New Simulation視窗後輸入模擬參數檔名″1s2″
跳出Simulation Settings視窗(圖2)的
圖2 a.標籤選″Analysis″
b. Analysis type:選″DC Sweep″(直流掃描分析)；
c. Sweep Variable 選″Voltage Source″(電壓源)；
d. name選″Vi″(電壓源名稱)
a.
b. d.
e.
c.
應用電子學實驗講義(I)
- 2 -
e. Start Value設″10″(起始電壓值) End Value設″-10″(終點電壓值) Increment設″0.01″(增加量)
要求Vi由10V降至-10V,每次線性降低0.01V。
確定
存檔後模擬(PSpice/Run或工具列的 ) 在跳出 Probe視窗後將之關閉
若本檔名為1s2, 模擬參數設定檔名為1s2則
利用檔案總管到OrCAD檔案儲存路徑\1s2-PSpiceFiles\SCHEMATIC\1s2.dat改為 1s2down.dat。代表輸入電壓信號是下降掃瞄的執行結果。
3.使用工具列的 (edit Simulation Settings)回到Simulation Settings視窗重覆步驟2但Start Value改設″-10″,End Value改設″10″(其餘設定皆相同)
存檔後模擬(PSpice/Run或工具列的 ) 開啟Probe視窗後
File\Append Waveform(.DAT)或工具列的 加入1s2down.dat 選擇Y軸參數:Trace/Add Trace或工具列的
跳出Add Traces視窗，在視窗下方Trace Expression:鍵入”V(Vo)”(以Vo當Y軸)。
圖3 可使用Plot/Label/Arrow標示輸入電壓的走向,如圖3所示
4.設定暫態模擬
使用工具列的 (edit Simulation Settings)回到Simulation Settings視窗(圖4)
應用電子學實驗講義(I)
- 3 -
圖4 a. Analysis type:改選″Time Domain(Transient) ″(時域暫態模擬)
b. Run to time:設″7.5m″;Start saving data after:設 ″5u″
存檔後執行模擬
在Probe視窗開啟Add Traces對話盒,在Trace Expression欄位分別輸入V(Vi)及V(Vo),此時的 視窗應為下圖
圖5 5.模擬X-Y模式,預計將X軸改為輸入訊號Vi
使用Trace/Delete All Traces(Ctrl+Delete)消除所有訊號 先再加入Vo訊號後將游標指著X軸(或Y軸)雙按滑鼠左鍵 跳出Axis Settings對話盒 (圖6) 後
a. b.
應用電子學實驗講義(I)
- 4 -
圖6 a. 選″X Axis ″(要設定的是X軸)
b. 選″Axis Variable″(改變該軸變數)
c. 跳出X Axis Variable後在Trace Expression欄內鍵入″V(Vi)″
圖7 可使用Plot/Label/Arrow標示曲線的走向
a.
b. c.
