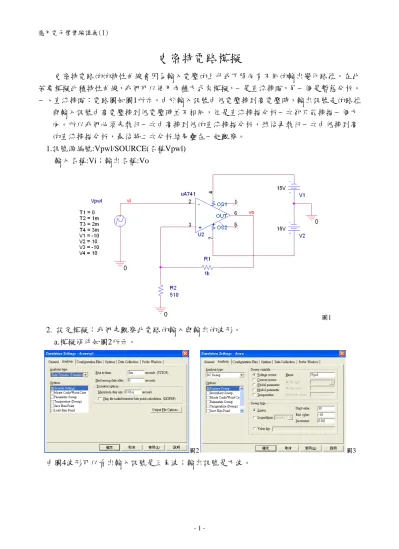

史密特電路模擬
史密特電路的的特性曲線會因為輸入電壓的上升或下降而有不同的輸出變化路徑。在此 若要模擬此種特性曲線，我們可以使用兩種方式來模擬，一是直流掃瞄，另一個是暫態分析。
一、直流掃瞄：電路圖如圖1所示。由於輸入訊號由低電壓掃到高電壓時，輸出訊號走的路徑 與輸入訊號由高電壓掃到低電壓時並不相同，但是直流掃描分析一次卻只能掃描一個方 向。所以我們必須先執行一次由高掃到低的直流掃描分析，然後再執行一次由低掃到高 的直流掃描分析，最後將二次分析結果疊在一起觀察。
1.訊號源編號:Vpwl/SOURCE(名稱Vpwl) 輸入名稱:Vi；輸出名稱:Vo
圖1
2. 設定模擬：我們先觀察此電路的輸入與輸出的波形。
a.模擬條件如圖2所示。
圖2 圖3
由圖4波形可以看出輸入訊號是三角波；輸出訊號是方波。
應用電子學實驗講義(I)
- 2 -
圖 4
3. 模擬
a.我們設定新的模擬參數檔為down，如圖3所示。設定結束之後先Run一次，完成由低電壓 掃到高電壓的波形模擬。關掉波形視窗。
b.我們再另設新的模擬參數檔為up，模擬條件只修改由-10V(Start value)至10V(End value)。
設定結束之後執行Run指令。觀察Vo訊號將如圖5所示，圖中還另加箭頭以標出輸入電壓 是由低掃向高電壓。
圖5 c. 我們要將原先down的波形資料檔加進來。執行
功能列:File/Append Waveform(.dat)指令或點選
工具列 (Append File)。跳出Append視窗(圖 6)。
d.進入down目錄內，選擇down.dat的波形資料檔 後，即完成模擬，如圖7所示。圖中我們補標箭 頭以示別電壓掃瞄方向。
圖 6
應用電子學實驗講義(I)
- 3 -
圖7
二、暫態掃瞄：暫態掃瞄就比較容易。
a.先模擬出圖4的波形圖後，不顯示vi，只顯 示vo。
b.將橫軸時間time改為vi。點選ｘ軸後跳出 Axis Settings視窗，選擇Axis Variable將X 軸變數改為vi後就完成了。
圖8
圖9
