預力鋼梁接CFT柱接頭含消能鋼棒之行為

全文

(1)國立交通大學土木工程學系碩士班碩. 士. 論. 文. 預力鋼梁接 CFT 柱接頭含消能鋼棒之行為 Behavior of Post-tensioned Steel Beam to CFT Column Connections with Energy Dissipating Bars. 研究生：黃崇豪指導教授：陳誠直博士中華民國九十四年八月.

(2) 預力鋼梁接 CFT 柱接頭含消能鋼棒之行為 Behavior of Post-tensioned Steel Beam to CFT Column Connections with Energy Dissipating Bars. 研究生：黃崇豪. Student：Chung-Hao Huang. 指導教授：陳誠直博士. Adviser：Dr. Cheng-Chih Chen. 國立交通大學土木工程學系. 碩士論文 A Thesis Submitted to Department of Civil Engineering National Chiao Tung University in Partial Fulfillment of the Requirements for the Degree of Master of Science in Civil Engineering July 2005 Hsinchu, Taiwan, Republic of China. 中華民國九十四年八月.

(3)

(4) 預力鋼梁接 CFT 柱接頭含消能鋼棒之行為. 研究生：黃崇豪. 指導教授：陳誠直博士. 國立交通大學土木工程學系碩士班. 摘. 要. 本研究探討預力技術在建築結構系統之應用，以避免在 1994 年北嶺地震後發現的鋼結構梁柱抗彎接頭發生的脆性破壞。預力梁柱接頭不同於一般抗彎接頭，在梁柱接合面上未使用銲接，而是利用貫穿梁之鋼絞線施加預力將梁柱構件接合。本計畫研究含消能鋼棒之預力梁柱接頭於反覆載重行為下參數之影響。研究參數包括消能鋼棒的直徑與長度、初始預力大小及鋼絞線數量。以理論分析與試驗研究預力鋼梁接 CFT 柱接頭含消能鋼棒之行為，結果顯示含消能鋼棒預力梁柱接頭確實具有自我恢復能力、梁柱接合面縫隙會開啟、有消能效果的特性及梁柱沒有非彈性行為及殘留變形發生；且理論模擬分析能準確預測其行為。關鍵字：預力、梁柱接頭、消能鋼棒、自我恢復能力. i.

(5) Behavior of Post-tensioned Steel Beam to CFT Column Connections with Energy Dissipating Bars Student: Chung-Hao Huang. Adviser: Dr. Cheng-Chih Chen. Department of Civil Engineering National Chiao Tung University. ABSTRACT This study aims to investigate application of post-tensioning technology in structural building systems to prevent unexpected brittle failure of steel welded beam-to-column moment connections, as observed during the 1994 Northridge earthquake. Unlike the moment connection, the post-tensioned beam-to-column connections are joined through the use of high-strength strands, without welding. This study investigates the effects of parameters of the post-tensioned connections with energy dissipating bars on the cyclic behavior. The parameters studied include the diameter and the length of energy dissipating bars, the initial post-tensioning force, and the amount of the post-tensioning strands. The behavior of post-tensioned steel beam-to-CFT column connections with energy dissipating bars has been investigated analytically and experimentally. Experimental results demonstrated that the connections possess self-centering response, gap opening and closing at the beam-to-column interface, energy dissipation characteristics, and no inelastic or residual deformation. Moreover analytical predictions correlated well with the experimental results. Key words: post-tensioned, beam-to-column connection, energy dissipating bar, self-centering response.. ii.

(6) 誌謝感謝恩師陳誠直博士在碩士班兩年來的諄諄教誨與指導，完全的信任及授權，使我能充分發揮潛能、做事細心積極與督促自己努力吸收知識，培養我獨立進行研究之能力，進而克服研究中無數的困難，使本論文得以順利完成，在此致上最誠摯之敬意。於論文口試期間，承蒙台灣大學蔡克銓教授、台灣科技大學陳正誠教授、本校劉俊秀教授及周中哲教授對本研究不吝指正並提供寶貴的意見與建議，使本論文更臻嚴謹與完善，特此致謝。於大學在學期間，義守大學鐵雄教授啟蒙我做研究的精神及態度，給予我信心並建立我往後做研究的經驗及基礎，在此致上最深之敬意。同窗好友悦瑜，於大學所經歷的人生歷練，造就我更寬廣更堅毅的心。於研究所在學期間，感謝學長群洲、南交、源興、新梓與澤許的耐心指導與幫忙，同窗潔祥與文賢的從旁協助，讓研究進展的更順利。尤其是國家地震工程研究中心的學生研究團隊俊翰、萬進、建勳及家乾，無私的研究交流討論及試驗協助，使在研究的路上能互相鼓勵。國家地震工程研究中心的學長垂欣及沛清與工作人員雄哥、阿豪、大師兄、二師兄與佳漢，對我試驗進行的費心盡力，使試驗能順利完成。最後感激父親與母親的辛苦，母親多年獨立扶養五兄弟姐妹的養育之恩，以及哥哥與姊姊們在生活上的照顧與關心，讓我有最自由最沒壓力的成長環境，使我在做人做事上有比一般人細心的處理方式。感謝女 iii.

(7) 友祈云過去五年多無怨尤的包容、支持與鼓勵，ㄧ路陪伴著我面對所有的壓力及挑戰，使我能更積極努力，而順利完成論文。謹將本論文獻給我深愛的家人與女友及所有曾經幫助過我的朋友，有你們無私的付出才會成就今日的我，這個碩士學位不屬於我而是屬於你們所有，願你們與我共同分享獲得碩士學位的喜悅及榮耀。. 崇豪九十四年八月. iv.

(8) 目錄摘. 要 ............................................................................................................i. ABSTRACT ..................................................................................................ii 誌. 謝 ..........................................................................................................iii. 目. 錄 ........................................................................................................... v. 表目錄 ..........................................................................................................ix 圖目錄 ..........................................................................................................xi 照片目錄 ...................................................................................................xvii 第一章緒論 ................................................................................................. 1 1.1 研究背景 ........................................................................................1 1.2 研究動機 ........................................................................................2 1.3 研究目的與方法.............................................................................3 1.4 文獻回顧 ........................................................................................4 1.4.1 預鑄混凝土結構預力接合之研究 ......................................4 1.4.2 鋼結構預力接合之研究......................................................5 1.5 報告內容 ........................................................................................6. v.

(9) 第二章預力鋼梁接 CFT 柱接頭含消能鋼棒之力學行為......................... 8 2.1 前言 ................................................................................................8 2.2 梁之柱面彎矩與層間變位角關係 .................................................8 2.3 柱之柱面彎矩與層間變位角關係 .................................................9 2.4 交會區之柱面彎矩與層間變位角關係 .......................................12 2.5 預力鋼絞線之柱面彎矩與層間變位角關係 ...............................15 2.6 束制型消能鋼棒之柱面彎矩與層間變位角關係 .......................17 2.7 預力鋼梁接 CFT 柱接頭含消能鋼棒之行為模型建立 ..............20 2.7.1 遲滯迴圈各階段之勁度....................................................20 2.7.2 遲滯迴圈特性之討論........................................................22 第三章實尺寸預力梁柱接頭反覆載重試驗............................................ 27 3.1 前言 ..............................................................................................27 3.2 試體設計之參數討論...................................................................27 3.3 試驗規畫 ......................................................................................29 3.3.1 試驗簡介............................................................................30 3.3.2 試體規畫............................................................................30 3.4 試體製作及預力施加...................................................................33 vi.

(10) 3.4.1 試體製作............................................................................33 3.4.2 預力施加............................................................................34 3.5 試驗設置 ......................................................................................35 3.5.1 加載系統............................................................................35 3.5.2 量測系統............................................................................36 3.6 試驗程序 ......................................................................................37 第四章實驗結果與討論 ........................................................................... 39 4.1 試體試驗行為...............................................................................39 4.1.1 試體 S1-1 ...........................................................................39 4.1.2 試體 S1-2 ...........................................................................40 4.1.3 試體 S1-3 ...........................................................................41 4.1.4 試體 S1-4 ...........................................................................42 4.1.5 試體 S2-1 ...........................................................................43 4.1.6 試體 S2-2 ...........................................................................45 4.1.7 試體消能能力....................................................................45 4.1.8 試體梁之中性軸變化........................................................46 4.2 梁柱子結構變位分析...................................................................47 vii.

(11) 4.2.1 梁柱交會區剪力變形造成之梁端變位及子結構轉角 ....48 4.2.2 柱變形造成之梁端變位及子結構轉角 ............................49 4.2.3 梁柱接合面縫隙造成之梁端變位及子結構轉角 ............50 4.2.4 梁變形造成之梁端變位及子結構轉角 ............................50 4.2.5 試體變位分離....................................................................51 4.3 試驗及理論模擬比較...................................................................53 4.3.1 試驗包絡線與理論模擬比較 ............................................53 4.3.2 試驗鋼絞線內力與理論模擬比較 ....................................54 4.4 預力鋼梁接 CFT 柱接頭含消能鋼棒之設計建議......................55 第五章結論與建議 ................................................................................... 57 5.1 結論 ..............................................................................................57 5.2 建議 ..............................................................................................58 參考文獻 ..................................................................................................... 59. viii.

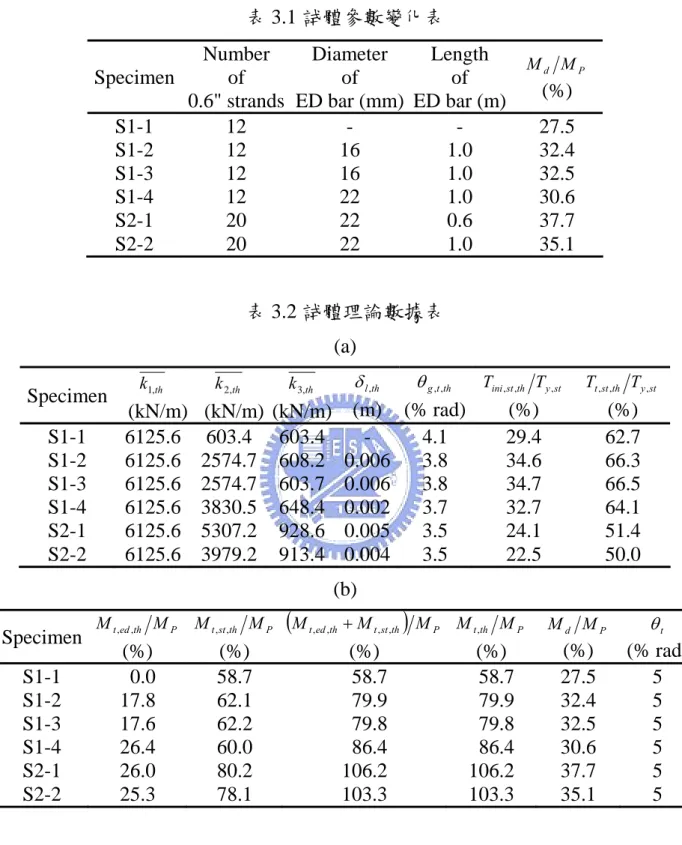

(12) 表目錄表 3.1 試體參數變化表...............................................................................63 表 3.2 試體理論數據表...............................................................................63 表 3.3 鋼材及消能鋼棒實際材料性質表...................................................64 表 3.4 束制鋼管規格表...............................................................................64 表 3.5 0.6"鋼絞線材料性質表 ....................................................................64 表 3.6 荷重計規格表 ..................................................................................65 表 4.1 試體 S1-1 中各層間變位角首圈梁端受力值與理論值比較表......65 表 4.2 試體 S1-2 中各層間變位角首圈梁端受力值與理論值比較表......66 表 4.3 試體 S1-3 中各層間變位角首圈梁端受力值與理論值比較表......67 表 4.4 試體 S1-4 中各層間變位角首圈梁端受力值與理論值比較表......68 表 4.5 試體 S2-1 中各層間變位角首圈梁端受力值與理論值比較表......69 表 4.6 試體 S2-2 中各層間變位角首圈梁端受力值與理論值比較表......70 表 4.7 試體各階段勁度值與理論值比較表 ...............................................71 表 4.8 試體梁柱接合面開啟造成之層間變位角與理論值比較表 ...........72 表 4.9 試體柱面彎矩除梁彎矩容量與理論值比較表 ...............................73. ix.

(13) 表 4.10 試體鋼絞線內力彎矩除梁彎矩容量與理論值比較表 .................73. x.

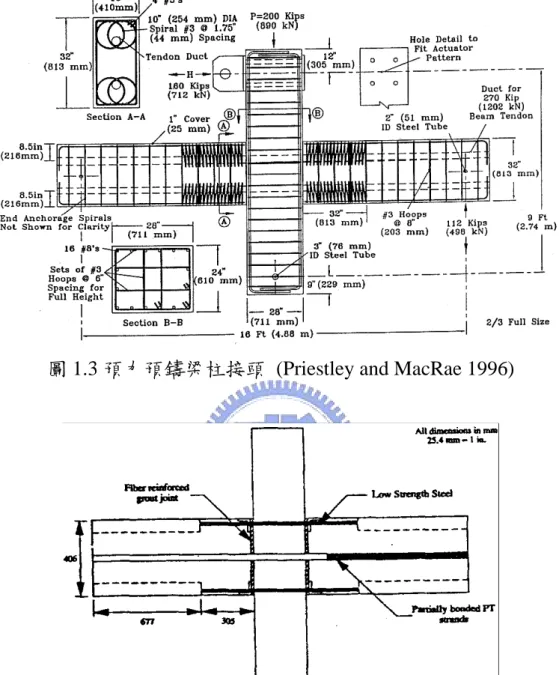

(14) 圖目錄圖 1.1 預力梁柱接頭梁柱接合面縫隙開啟示意圖 ...................................74 圖 1.2 預力梁柱接頭接頭及傳統接頭遲滯迴圈圖示意圖 .......................74 圖 1.3 預力預鑄梁柱接頭 (Priestley and MacRae 1996) ..........................75 圖 1.4 消能鋼棒預力預鑄混凝土梁柱接頭圖 (Stone et al. 1995)............75 圖 1.5 Dywidag 韌性接頭圖 (Englekirk 2002)..........................................76 圖 1.6 消能角鋼型預力鋼梁接 H 型柱梁柱接頭圖 (Ricles et al. 2002) ..76 圖 1.7 含消能鋼棒預力梁柱接頭圖 (Christopoulos et al. 2002) ..............77 圖 1.8 切削蓋板型消能鋼板鋼梁接 CFT 柱梁柱接頭圖 (Chou et al. 2005) ..............................................................................................77 圖 2.1 預力鋼梁接 CFT 柱接頭含消能鋼棒..............................................77 圖 2.2 梁之梁端力量與梁端位移推導圖...................................................78 圖 2.3 柱之梁端力量與梁端位移推導圖...................................................78 圖 2.4 柱簡化為一簡支梁中心受彎矩圖...................................................79 圖 2.5 斷面分析法示意圖...........................................................................79 圖 2.6 梁柱交會區受力示意圖...................................................................80 圖 2.7 梁柱交會區剪力變形示意圖...........................................................80 xi.

(15) 圖 2.8 交會區剪力變形造成之梁端變位分量圖 .......................................81 圖 2.9 剛體旋轉交會區剪力變形造成梁端變位分量圖 ...........................81 圖 2.10 鋼絞線之梁端力量與梁端位移推導圖 .........................................82 圖 2.11 鋼絞線造成之柱面彎矩與梁柱接合面開啟角度 θ r 之關係曲線..82 圖 2.12 消能鋼棒之梁端力量與梁端位移推導圖 .....................................83 圖 2.13 消能鋼棒應力-應變關係曲線示意圖............................................83 圖 2.14 消能鋼棒造成之柱面彎矩與梁柱接合面開啟角度 θ r 之關係曲線 ...................................................................................................84 圖 2.15 含消能鋼棒預力梁柱接頭之行為模型 .........................................84 圖 2.16 含消能鋼棒預力梁柱接頭 0-1 階段時，勁度聯結方式圖 ..........85 圖 2.17 含消能鋼棒預力梁柱接頭 1-2 階段時，勁度聯結方式圖 ..........85 圖 2.18 含消能鋼棒預力梁柱接頭 2-3 階段時，勁度聯結方式圖 ..........85 圖 2.19 梁柱接合面開啟角度 θ r 造成的柱面彎矩與層間變位角關係曲線 ...................................................................................................85 圖 3.1 試體 S1-1 與試體 S1-2 梁端施力與梁端位移模擬曲線比較 ........86 圖 3.2 試體 S1-2 與試體 S1-4 梁端施力與梁端位移模擬曲線比較 ........86 圖 3.3 試體 S2-1 與試體 S2-2 梁端施力與梁端位移模擬曲線比較 ........87. xii.

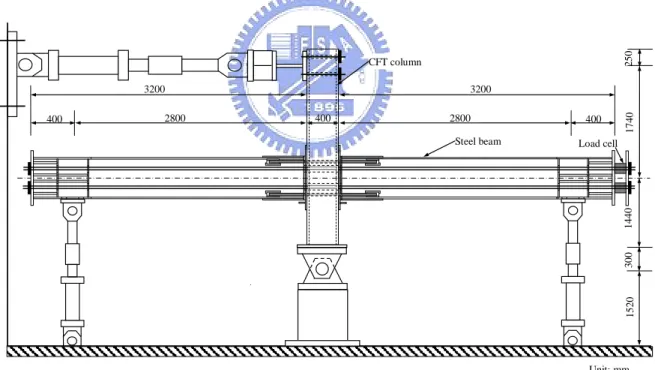

(16) 圖 3.4 試體 S1-4 與試體 S2-2 梁端施力與梁端位移模擬曲線比較 ........87 圖 3.5 結構受地震水平力作用之變形示意圖 ...........................................88 圖 3.6 試驗設置台全貌圖...........................................................................88 圖 3.7 試體 S1-1、S1-2 與 S1-3 設計圖之一 ............................................89 圖 3.8 試體 S1-1、S1-2 與 S1-3 設計圖之二 ............................................89 圖 3.9 試體 S1-1、S1-2 與 S1-3 設計圖之三 ............................................90 圖 3.10 試體 S1-1、S1-2 與 S1-3 設計圖之四 ..........................................90 圖 3.11 試體 S1-1、S1-2 與 S1-3 設計圖之五 ..........................................91 圖 3.12 試體 S1-1、S1-2 與 S1-3 設計圖之六 ..........................................91 圖 3.13 試體 S1-1、S1-2 與 S1-3 設計圖之七 ..........................................92 圖 3.14 試體 S1-1、S1-2 與 S1-3 設計圖之八 ..........................................92 圖 3.15 試體 S1-4、S2-1 與 S2-2 設計圖之ㄧ ..........................................93 圖 3.16 試體 S1-4、S2-1 與 S2-2 設計圖之二 ..........................................93 圖 3.17 試體 S1-4、S2-1 與 S2-2 設計圖之三 ..........................................94 圖 3.18 試體 S1-4、S2-1 與 S2-2 設計圖之四 ..........................................94 圖 3.19 試體 S1-4、S2-1 與 S2-2 設計圖之五 ..........................................95 圖 3.20 試體 S1-4、S2-1 與 S2-2 設計圖之六 ..........................................95 xiii.

(17) 圖 3.21 試體 S1-4、S2-1 與 S2-2 設計圖之七 ..........................................96 圖 3.22 試體 S1-4、S2-1 與 S2-2 設計圖之八 ..........................................96 圖 3.23 消能鋼棒銲接設計圖.....................................................................97 圖 3.24 Anchorage plate 細部圖..................................................................97 圖 3.25 東梁錨頭施加預力次序編號示意圖 .............................................98 圖 3.26 試驗構架鋼梁之側撐設計圖.........................................................98 圖 3.27 六組試體外部儀器架設圖.............................................................99 圖 3.28 試體 S1-1、S1-2、S1-3、S1-4 與 S2-2 應變計位置圖 ...............99 圖 3.29 試體 S2-1 應變計位置圖 .............................................................100 圖 3.30 梁柱接頭試驗之位移歷時圖.......................................................100 圖 4.1 試體 S1-1 試驗遲滯迴圈圖 ...........................................................101 圖 4.2 試體 S1-2 試驗遲滯迴圈圖 ...........................................................101 圖 4.3 試體 S1-3 試驗遲滯迴圈圖 ...........................................................102 圖 4.4 試體 S1-4 試驗遲滯迴圈圖 ...........................................................102 圖 4.5 試體 S2-1 試驗遲滯迴圈圖 ...........................................................103 圖 4.6 試體 S2-2 試驗遲滯迴圈圖 ...........................................................103 圖 4.7 試體 S1-1 試驗各層間變位角遲滯迴圈消能圖............................104 xiv.

(18) 圖 4.8 試體 S1-2 試驗各層間變位角遲滯迴圈消能圖............................104 圖 4.9 試體 S1-3 試驗各層間變位角遲滯迴圈消能圖............................105 圖 4.10 試體 S1-4 試驗各層間變位角遲滯迴圈消能圖..........................105 圖 4.11 試體 S2-1 試驗各層間變位角遲滯迴圈消能圖..........................106 圖 4.12 試體 S2-2 試驗各層間變位角遲滯迴圈消能圖..........................106 圖 4.13 試體試驗中之中性軸位置變化圖...............................................107 圖 4.14 梁端變位分量示意圖...................................................................108 圖 4.15 柱體變形造成之梁端變位分量...................................................108 圖 4.16 梁柱接合面縫隙造成之梁端變位分量圖 ...................................109 圖 4.17 梁變形造成之梁端變位分量.......................................................109 圖 4.18 試體 S1-1 試驗變位分析圖 ......................................................... 110 圖 4.19 試體 S1-2 試驗變位分析圖 ......................................................... 111 圖 4.20 試體 S1-3 試驗變位分析圖 ......................................................... 112 圖 4.21 試體 S1-4 試驗變位分析圖 ......................................................... 113 圖 4.22 試體 S2-1 試驗變位分析圖 ......................................................... 114 圖 4.23 試體 S2-2 試驗變位分析圖 ......................................................... 115 圖 4.24 試體最大層間變位角時各分量所佔百分比圖 ........................... 116 xv.

(19) 圖 4.25 試體 S1-1 試驗遲滯迴圈包絡線與理論模擬線圖...................... 116 圖 4.26 試體 S1-2 試驗遲滯迴圈包絡線與理論模擬線圖...................... 117 圖 4.27 試體 S1-3 試驗遲滯迴圈包絡線與理論模擬線圖...................... 117 圖 4.28 試體 S1-4 試驗遲滯迴圈包絡線與理論模擬線圖...................... 118 圖 4.29 試體 S2-1 試驗遲滯迴圈包絡線與理論模擬線圖...................... 118 圖 4.30 試體 S2-2 試驗遲滯迴圈包絡線與理論模擬線圖...................... 119 圖 4.31 試體 S1-1 試驗與理論模擬鋼絞線內力圖及鋼絞線內力衰減圖 ..................................................................................................... 119 圖 4.32 試體 S1-2 試驗與理論模擬鋼絞線內力圖及鋼絞線內力衰減圖 .....................................................................................................120 圖 4.33 試體 S1-3 試驗與理論模擬鋼絞線內力圖及鋼絞線內力衰減圖 .....................................................................................................120 圖 4.34 試體 S1-4 試驗與理論模擬鋼絞線內力圖及鋼絞線內力衰減圖 .....................................................................................................121 圖 4.35 試體 S2-1 試驗與理論模擬鋼絞線內力圖及鋼絞線內力衰減圖 .....................................................................................................121 圖 4.36 試體 S2-2 試驗與理論模擬鋼絞線內力圖及鋼絞線內力衰減圖 .....................................................................................................122. xvi.

(20) 照片目錄照片 3.1 12 支鋼絞線安裝位置................................................................123 照片 3.2 20 支鋼絞線安裝位置................................................................123 照片 3.3 CFT 柱灌漿閥門 ........................................................................124 照片 3.4 試體完成組裝.............................................................................124 照片 3.5 ENERPAC P3045N 油壓機........................................................125 照片 3.6 油壓千斤頂 ................................................................................125 照片 3.7 施預力過程 ................................................................................126 照片 3.8 子結構試驗構架全貌.................................................................126 照片 4.1 試體 S1-1 於 0.5%時梁柱接合面的縫隙 ..................................127 照片 4.2 試體 S1-1 於 4.0%柱接合面的縫隙 ..........................................127 照片 4.3 試體 S1-2 於 3.0%時梁柱接合面的縫隙 ..................................128 照片 4.4 試體 S1-2 於 3.0%時蓋板末端試體受力情形 ..........................128 照片 4.5 試體 S1-2 於 5.0%時束制鋼管挫屈現象 ..................................129 照片 4.6 試體 S1-3 於 5.0%時消能鋼棒縫隙挫屈現象 ..........................129 照片 4.7 試體 S1-3 於 5.0%時梁柱接合面縫隙及梁上應力集中現象...130. xvii.

(21) 照片 4.8 試體 S1-4 於 3.0%時梁柱接合面縫隙 ......................................130 照片 4.9 試體 S1-4 於 3.0%時梁上應力集中情形 ..................................131 照片 4.10 試體 S1-4 於 5.0%時束制鋼管受力變形情形 ........................131 照片 4.11 試體 S2-1 於 3.0%時梁上應力集中情形 ................................132 照片 4.12 試體 S2-1 於 4.0%時梁腹板上應力集中情形 ........................132 照片 4.13 試體 S2-1 於 5.0%第一圈時梁上降伏情形 ............................133 照片 4.14 試體 S2-1 於 5.0%第二圈時梁挫屈情形 ................................133 照片 4.15 試體 S2-2 於 5.0%第一圈時梁挫屈情形 ................................134 照片 4.16 試體 S2-2 於 5.0%第二圈時梁挫屈情形 ................................134 照片 4.17 試體 S2-2 於試驗結束後殘餘變形 .........................................135. xviii.

(22) 第一章緒論 1.1 研究背景近十年來工程界對於鋼結構梁柱接頭的改良持續在進行，現今梁柱接頭改良的研究結果，無論是減弱式或補強式的改良接頭，皆讓塑性鉸消能發生在梁上，遠離梁柱接頭弱面處，使接頭能有足夠抵抗地震的能力。由於傳統梁腹板栓接翼板全滲透銲接接頭需要銲接及扇形開孔，因此造成接頭有扇形開孔處集中應力嚴重、銲接殘留應力、銲接入熱量大、鋼材脆化及背墊板形成之天然縫隙等缺點，另外對於工人現場銲接品質的控制亦不易，這些都是造成接頭無法抵抗地震力的原因。然而減弱或補強的改良式梁柱接頭即使地震後無造成人員的傷害，而在梁上產生塑性鉸消散能量造成殘留變形，亦使得結構體修復施工不易且不甚經濟。在眾多鋼結構接頭的改良同時間，Priestley and Tao (1993)利用預力觀念，使用預力鋼棒接合預鑄混凝土梁柱接頭，使梁柱接頭具有消能能力及預力產生的自我恢復能力 (Self-centering)，於地震後會恢復原位不會有殘留變形。基於這些優點，Ricles et al. (2002)將預力系統之觀念導入鋼結構中，這個源自預鑄建築的概念，在鋼結構中使用鋼絞線預力接合梁柱接頭，接頭無需銲接，付予梁柱接合面縫隙開啟的能力，形成預力鋼結構梁柱接頭 (Post-tensioned steel connection)，如圖 1.1 所示。在發生地震 1.

(23) 時藉由梁柱接合面縫隙的開啟，利用接頭上可替換式的消能構件提供消能效果，消散地震輸入之能量，使主結構體在受到較大變形時，梁柱仍保持彈性行為，其接頭遲滯迴圈圖與傳統接頭不同，如圖 1.2 所示。由預力提供自我恢復的能力，在地震後接頭變恢復原位，結構體沒有殘留變形，更換消能構件即可恢復消能能力。. 1.2 研究動機由於預力梁柱接頭之特性，要求主結構體梁柱於地震下保持彈性，而消能型預力梁柱接頭其特點為利用鋼絞線預力接合梁柱接頭，梁柱接合無需銲接，對於施銲產生的缺點就能予以避免。同時預力可提供結構體自我恢復原位的能力，在地震後幾乎無殘留變形。地震造成結構體的變形，大部分轉換成梁柱接合面縫隙的開啟，而主結構體梁柱保持彈性行為。若於接頭上安裝可替換式消能構件，可利用梁柱接合面縫隙的開啟，造成消能構件變形降伏以進行消能。於地震後主結構體完好，可藉由消能器的更換，恢復接頭消能接頭能力，大幅減少維修費用，並增加建築物的可用性及生命週期。其所有構材皆由工廠準備完成，只餘預力於現場施工，主結構體即可完成，故若配合適當的施工計劃安排，可有效減少施工時間及增加施工品質。鋼管混凝土柱 (Concrete filled tube，簡稱 CFT)其特點為鋼管提供鋼管內混凝土圍束效應，可增加柱構件抗壓強度，提升結構物整體韌性能力。其鋼管由工廠直接加工而成，於現場僅需澆置混凝土，且鋼管可作為澆置混凝土之永久模板與支撐，製程簡易快速，於結構施工方面，可節省大量模板費用，具經濟性及施工性(陳誠直 2003)。. 2.

(24) 由上述可知利用高強度及高韌性之 CFT 柱，以預力接合鋼梁應該會是一種相當優良的結構系統。施工上在工廠內完成大部分的作業，在現場只需將 CFT 柱澆置完成，再將鋼梁使用預力方式接合，即完成主結構體，是相當具有發展性的系統。雖國內外對預力梁柱接頭的研究仍在起步階段，但基於預力梁柱接頭的優點，相信隨著技術的成熟，此種預力結構將會是相當經濟及先進的耐震梁柱系統。本研究藉由試驗深入瞭解消能型預力鋼梁 CFT 柱接頭之應力傳遞機制與耐震行為，並且推導建立梁柱接頭設計方法與流程。. 1.3 研究目的與方法本計劃目的在於探討含消能鋼棒預力梁柱接頭在地震力作用下之耐震特性。研究參數包括：初始預力大小、有無安裝消能鋼棒、消能鋼棒直徑與長度及鋼絞線數目，以瞭解影響消能效果之因素、適當初始預力與消能效果之組合、接頭所能承受極限強度等。進而研究接頭力量傳遞之機制，讓接頭具有預期之消能效果及優點，同時兼具經濟性、施工性及合理性，使滿足工程設計之需求，並建立適當的設計流程。本計畫研究方法為先蒐集國內外預力梁柱接頭之相關文獻，瞭解此接頭的原理與特性。研究預力結合鋼梁和 CFT 柱之接頭，於接頭安裝束制型消能鋼棒的方法與機制，再依其接頭原理推導含消能鋼棒預力梁柱接頭之力學模型，進而設計製作實尺寸含消能鋼棒預力梁柱接頭之試體，進行實尺寸梁柱接頭之試驗，以瞭解此類型梁柱接頭的耐震消能效果、施工程序及細部施工重點，最後建立預力梁柱接頭之設計方法與流程，以利於本研究成果之實際應用。. 3.

(25) 本計畫共規劃設計六組試體，實尺寸試體由平面構架取梁與柱反曲點之十字型梁柱接頭子結構，進行模擬地震作用之反覆載重實驗，用以探討試體於各參數變化下之接頭行為、參數影響及消能效果，並驗證接頭力學模型的準確性及設計流程的可用性。. 1.4 文獻回顧目前國內外研究預力接頭型式的文獻主要著重於預力預鑄混凝土梁柱接頭，而預力鋼梁接 CFT 柱接頭或接 H 型鋼柱接頭的資料較少，以下對相關文獻做一概述。. 1.4.1 預鑄混凝土結構預力接合之研究 Priestley and MacRae (1996)發展預力預鑄梁柱接頭，利用鋼腱穿過柱，再由梁兩端施加預力對拉完成預力接頭，如圖 1.3 所示。試驗結果發現於停止試驗後接頭具自我恢復的能力，接頭不會有太大的殘留變形；惟消能效果不佳。 Stone et al. (1995)設計一系列預力預鑄梁柱接頭，利用鋼腱施預力接合梁柱，於接頭上安裝的消能鋼棒提供消能，如圖 1.4 所示。試驗顯示接頭之層間變位角可達到 3% ~ 3.6%，梁柱接合面的開合，造成消能鋼棒降伏消能，相較於無消能鋼棒的預力預鑄梁柱接頭，其消能效果明顯增加許多，是相當創新的預力預鑄接頭型式。 Englekirk (1996, 2002)在強震區舊金山市設計建造一棟 39 層預力預鑄混凝土結構，為有史以來最高的預鑄結構，其梁柱接頭採預力方式結. 4.

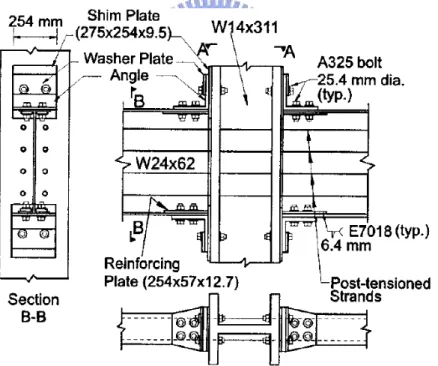

(26) 合，其接合方式稱 Dywidag 韌性接頭系統 (Dywidag Ductile Connector (DDC) System)，如圖 1.5 所示。其設計配合試驗驗証，採較高安全考量下，以設計接頭層間變位角 2% ~ 2.5%進行試驗，其試驗結果顯示接頭層間變位可達到 3.5% ~ 4%，而沒有些許的強度折減，且消能效果良好，顯示預力接頭是可實際運用在建築物上的設計。. 1.4.2 鋼結構預力接合之研究 Ricles et al. (2002)利用鋼絞線貫穿 H 型鋼柱或 CFT 柱固定於鋼梁兩側，配合上下角鋼組合成的新型梁柱接頭，如圖 1.6 所示，施加預力於鋼絞線，提供梁柱組件接合所需，在梁柱接合面上不施與銲接，當地震時梁柱接合面縫隙開啟，造成上下角鋼的變形以致於降伏進行消能，並藉由鋼絞線預力提供梁柱接頭自我恢復力，不產生殘餘變形。有別於傳統梁柱接頭，在強震後可能造成嚴重的破壞且修復不易；預力梁柱接頭在地震後，完全不影響使用性，只需更換消能角鋼，即可恢復消能效果，修復簡易且經濟。Ricles 等人進行一系列實尺寸預力梁柱接頭試驗，討論包括控制角鋼厚度影響消能效果、初始預力大小關係梁柱接合面縫隙發生時機、加勁板影響梁非彈性行為產生等。結果顯示：接頭在梁柱接合面縫隙開啟前勁度與傳統接頭相似、消能效果良好、非彈性變形控制於角鋼上、可準確預測接頭行為、自我恢復能力作用無殘留變形產生。 Christopoulos et al. (2002)將 H 型鋼柱與鋼梁以高拉力鋼棒接合，施加預力於高強度鋼棒提供自我恢復力，並在梁翼板內側加裝含防挫屈鋼管的鋼棒，組成可替換式消能鋼棒，於梁柱接合面縫隙開啟時，藉由消能鋼棒提供梁柱接頭的消能能力，接頭細節如圖 1.7 所示。Christopoulos. 5.

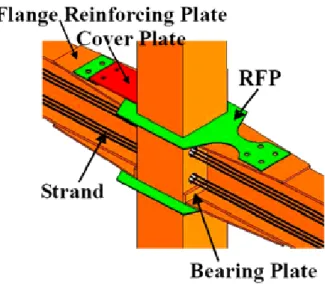

(27) 等人進行一組實尺寸試體試驗，試驗結果顯示預力梁柱接頭的行為模型，可由消能鋼棒的行為模型與預力鋼絞線的行為模型疊加合成。在層間變位 4%時，此時接頭梁柱沒有損壞及殘留變形發生，亦展現出消能鋼棒良好的消能效果。 Chou et al. (2005)使用切削蓋板 (Reduced flange plates)作為消能元件，在工廠銲於 CFT 柱上，利用鋼絞線貫穿梁柱並固定於鋼梁兩側，如圖 1.8 所示。施加預力提供梁柱接合後，再將消能元件挫屈束制蓋板及切削蓋板型消能鋼板栓接於梁翼板上，利用切削斷面配合預力梁柱接頭梁端與柱面縫隙開合的特性，切削斷面會因為伸長及壓縮至降伏進行消能；梁翼板上增加加勁蓋板則可控制挫屈發生導致的切削蓋板型消能鋼板殘留變形。Chou 等人進行三組實尺寸預力梁柱接頭試驗，研究純預力、無消能元件挫屈束制蓋板及含消能元件挫屈束制蓋板之梁柱接頭；討論包括梁翼加勁蓋板影響、梁端中性軸預測、消能元件挫屈束制蓋板影響、接頭行為預測與進行有限元素程式模擬。結果顯示其可有效預測接頭行為及梁端中性軸預測、含消能元件挫屈束制蓋板之梁柱接頭效果良好。. 1.5 報告內容本研究報告內容共分為以下五個章節：第一章緒論：介紹研究背景、研究動機與研究方法、目的與國內外相關文獻介紹。第二章預力鋼梁接 CFT 柱接頭含消能鋼棒之力學行為：對含消能鋼棒. 6.

(28) 預力梁柱接頭推導出力學模型，用以預測預力鋼梁接 CFT 柱接頭含消能鋼棒於反覆載重試驗下之行為，建立其彎矩與層間變位角關係之預測方法。第三章實尺寸預力梁柱接頭反覆載重試驗：實尺寸梁柱接頭反覆載重實驗之試體設計之參數討論、試體規劃設計、製作、試驗準備與試驗程序等相關敘述說明。第四章試驗結果與討論：對試體試驗結果加以討論，同時將試驗結果與分析結果比較。第五章結論與建議：對本計畫研究結果提出結論及建議，擷取經驗以供後續之研究與改進。. 7.

(29) 第二章預力鋼梁接 CFT 柱接頭含消能鋼棒之力學行為 2.1 前言本研究計畫以預力鋼梁接 CFT 柱構架系統之十字型內部梁柱接頭子結構進行探討，預力鋼梁接 CFT 柱接頭含消能鋼棒如圖 2.1 所示，特色在於梁柱為分開個體，不使用銲接接合採預力接合。接頭主要組成包括東西雙梁及 CFT 柱，並將鋼絞線 (Strands)由梁腹板兩邊穿過 CFT 柱再施加初始預力於鋼絞線上接合梁柱接頭。欲取得預力鋼梁接 CFT 柱接頭含消能鋼棒之梁端力量與梁端位移及柱面彎矩與層間變位角關係，因此分別對梁、柱、梁柱交會區、預力鋼絞線與束制型消能鋼棒分開討論其各別對梁端彎矩與層間變位角之關係，再依其之間相互關係加以聯結，取得預力鋼梁接 CFT 柱接頭含消能鋼棒之梁端力量與梁端位移及柱面彎矩與層間變位角之關係模型。. 2.2 梁之柱面彎矩與層間變位角關係將梁視為固接於柱上，於梁端施予集中力，此時梁即為懸臂梁，如圖 2.2 所示，依材料力學的推導，可取得梁端力量與梁端位移關係，如下式所示：. P = k bδ. (2.1). 其梁端力量與梁端位移之勁度 kb ，如下式所示： 8.

(30) kb =. 3Eb I b 3 Lb. (2.2). 其中 Eb ：鋼梁楊氏係數； I b ：梁慣性矩； Lb ：梁長。利用柱面彎矩 M = PLb ，層間變位角 θ = δ (Lb + d c 2 ) 加以取代，柱面彎矩與層間變位角關係，如下式所示：. M = k bθ. (2.3). 其柱面彎矩與層間變位角之勁度 kb ，如下式所示：. d ⎞ ⎛ 3Eb I b ⎜ Lb + c ⎟ 2⎠ ⎝ kb = 2 Lb. (2.4). 其中 d c ：柱深。. 2.3 柱之柱面彎矩與層間變位角關係將梁及柱視為一體，於雙梁端施予集中力，此時梁端二力對柱中心產生彎矩，如圖 2.3 所示，將柱簡化為一簡支梁中心受彎矩作用，依材料力學的推導，如圖 2.4 所示，柱中心彎矩 M = 2 P(Lb + d c 2) ，柱中心轉角則為 θ col = 2θ A = 2M c H 24 Ec I c ，將整體梁柱視為剛體旋轉，以致於造成梁端位移 δ = (Lb + d c 2)θ col ，因此梁端力量與梁端位移關係，如下式所示：. 9.

(31) P = k cδ. (2.5). 其梁端力量與梁端位移之勁度 kc ，如下式所示：. kc =. 6 Ec I c d ⎞ ⎛ H ⎜ Lb + c ⎟ 2⎠ ⎝. 2. (2.6). 其中 Ec I c ：柱楊氏係數及柱慣性矩複合值； H ：柱高。利用柱面彎矩 M = PLb 及層間變位角 θ = θ col = δ (Lb + d c 2 ) 加以取代，柱面彎矩與層間變位角關係，如下式所示：. M = k cθ. (2.7). 其柱面彎矩與層間變位角之勁度 kc ，如下式所示：. kc =. 6 Ec I c Lb d ⎞ ⎛ H ⎜ Lb + c ⎟ 2⎠ ⎝. (2.8). 由於 CFT 柱斷面為鋼及混凝土複合斷面，因此其楊氏係數 Ec 與慣性矩 I c 無法單純保持定值，會隨其應變大小不同而改變，無法簡單定義其值，因此採用斷面分析法，藉由 CFT 柱斷面受純彎矩狀態下，依其於不同應變時之彎矩與曲率關係，計算出 CFT 柱斷面 Ec I c 之複合值。斷面分析法是將 CFT 柱斷面分割為若干塊元素，經過反覆施予斷面不同應變，計算出 CFT 柱斷面於各種應變下之彎矩與曲率關係，由彎矩. 10.

(32) 與曲率關係曲線之斜率，即為 CFT 柱斷面 Ec I c 之複合值。以下為 CFT 柱斷面使用斷面法分析之步驟：. 1. 基本假設令 CFT 柱斷面於變形前後平面保持平面，由此假設建立起斷面上鋼與混凝土之幾何關係，兩者相對應之應變即可求得。. 2. 再假設 CFT 柱斷面內，混凝土最外緣之應變為 ε x ，並假設中性軸位置 c ，如圖 2.5 所示。. 3. 利用基本假設，CFT 柱斷面上各纖維元素中之相對應變 ε i ，即可從斷面混凝土最外緣之應變及中性軸位置之幾何關係計算得知。. 4. 接著由混凝土及鋼材料之應力與應變關係，求出各元素相對應之應力 σ i ，再乘上各元素之面積 Ai ，便可得到力量 Pi ，其關係式如下：. Pi = σ i Ai. (2.9). 5. 再根據力平衡之法則，即 CFT 柱斷面合力應達到平衡，受壓及受拉相加為零，如下式：. ∑P = 0 i. (2.10). i. 6. 若斷面合力無法達到平衡，即代表中性軸位置假設錯誤，需從步驟 2 重新假設中性軸位置，並重複步驟 3~6，反覆直到斷面合力達到平衡為止。. 7. 確定中性軸位置後，即可計算斷面彎矩 M 與曲率 κ ，如下所示：. 11.

(33) M = ∑ Pi X i. (2.11). i. κ=. ε. (2.12). c. 其中 X i 為纖維元素形心到中性軸之距離。. 8. 再依序變更步驟 2 之 ε x ，並重複步驟 3~7，即可得 CFT 柱斷面於不同混凝土最外緣之應變下，對應之彎矩與曲率。根據上述步驟，可求得 CFT 柱斷面完整之彎矩與曲率關係曲線。由於本研究所設計之 CFT 柱，不會有任何混凝土的碎裂及鋼梁柱的降伏情況發生，因此使用之 CFT 柱斷面 Ec I c 複合值，為假設 CFT 柱斷面混凝土最外緣之應變 0.002 時，所求得的值來定義之。. 2.4 交會區之柱面彎矩與層間變位角關係根據陳誠直 (2003) 之研究，取得交會區剪力及剪力變形關係式. V pz = k pz γ ，其交會區剪力 V pz 依圖 2.6 推導如下所示：. V pz =. ∆M − Vcol db + t p. (2.13). 其中 t p ：蓋板厚度；∆M ：梁柱交會區兩側柱面受到的不平衡彎矩；Vcol ：柱剪力。再將 ∆M = M W + M E = 2 PLb 及 Vcol = ∆M (Lb + d c 2 ) H (Lb − d c 2 ) 代入，即可得到 V pz 及梁端施力之關係，下式所示：. 12.

(34) d ⎞ ⎛ 2 PLb ⎜ Lb + c ⎟ 2 PLb 2⎠ ⎝ V pz = − d ⎞ db + t p ⎛ H ⎜ Lb − c ⎟ 2⎠ ⎝. (2.14). 而交會區彈性勁度 k pz ，如下式所示：. 2(d c − 2t )tGs + 5.2Gs bc t 3 k pz = + Ac Gc (d b + t p )2. (2.15). 其中 d b ：梁深； bc ：柱寬； t ：柱鋼管厚度； Ac ：梁柱交會區混凝土橫斷面積； E s ：柱鋼管楊氏係數； Gs ：鋼材之剪力模數； Gc ：混凝土剪力模數。需求得梁柱交會區梁端變位 δ pz 及剪力變形 γ 之關係，先假設交會區於受地震力後，交會區變形為一平行四邊形，如圖 2.7 所示。假設梁柱是剛體位移，純粹考量交會區剪力變形造成試體變形，如圖 2.8 所示，再考慮柱上反曲點水平位移等於零的情形，如圖 2.9 所示，故必須以柱下反曲點為原點，將柱上反曲點作剛體旋轉，其旋轉角為 γ d b H ，此旋轉角造成之梁端變位為 γ d b H ⋅ (Lb + d c 2)。因此實際梁柱交會區梁端變位 δ pz 及剪力變形 γ 之關係，如下式：. δ pz. γ= Lb −. db Hc. d ⎞ ⎛ ⎜ Lb + c ⎟ 2⎠ ⎝. (2.16). 13.

(35) 由上述推導代入 V pz = k pz γ ，可得梁端力量與梁端位移關係，如下式所示：. P = k pzδ. (2.17). 其梁端力量與梁端位移之勁度 k pz ，如下式所示：. k pz =. 2(d c − 2t )tGs + 5.2Gs bc t 3 + Ac Gc (d b + t p )2 d ⎞⎤ ⎡ ⎛ d ⎞⎤ ⎛ 2 Lb ⎜ Lb + c ⎟ ⎥ ⎡ Lb + c ⎟⎥ ⎜ ⎢ 2L ⎢ d 2⎠ ⎝ b 2 ⎟ ⎢ ⎥ ⎢ Lb − b ⎜ − ⎥ dc ⎞ ⎥⎢ H c ⎜ 2 ⎟⎥ ⎛ ⎢ db + t p H ⎜ Lb − ⎟ ⎟ ⎜ ⎢⎣ ⎠⎥⎦ ⎝ 2 ⎠ ⎥⎦ ⎢⎣ ⎝. (2.18). 利用柱面彎矩 M = PLb ，層間變位角 θ = δ (Lb + d c 2 ) 加以取代，柱面彎矩與層間變位角關係，如下式所示： M = k pzθ. (2.19). 其柱面彎矩與層間變位角之勁度 k pz ，如下式所示：. ⎡ 2(d c − 2t )tGs + 5.2Gs bc t 3 ⎤ ⎛ dc ⎞ dc ⎞ ⎛ ⎥ Lb ⎜ Lb + ⎟ + Ac Gc Lb ⎜ Lb + ⎟ ⎢ 2 2⎠ 2⎠ (db + t p ) ⎝ ⎢ ⎦⎥ ⎝ k pz = ⎣ dc ⎞ ⎤ ⎡ ⎡ ⎛ d ⎞⎤ ⎛ L L + 2 ⎟ ⎥⎢ ⎜ Lb + c ⎟⎥ b b ⎜ ⎢ 2L d 2⎠ ⎝ b 2 ⎟ ⎥ ⎢ Lb − b ⎜ ⎢ − ⎥ d H c ⎜ 2 ⎟⎥ ⎢ d b + t p H ⎛⎜ L − c ⎞⎟ ⎥ ⎢ ⎟ ⎜ b ⎢⎣ ⎠⎦ ⎝ 2 ⎠ ⎥⎦ ⎣ ⎝. (2.20). 其中 d b ：梁深； t ：柱鋼管厚； t p ：梁上蓋板厚； Gs ：鋼剪力模數； Gc ： 14.

(36) 混凝土剪力模數； bc ：柱寬； Ac ：混凝土截面積。. 2.5 預力鋼絞線之柱面彎矩與層間變位角關係假設單純使用預力接合梁柱接頭，並將鋼絞線視為一股位於梁腹板中心，其行為相同於設計試體上之鋼絞線安排，接頭上不安裝束制型消能鋼棒，以梁翼板及蓋板接面作為支點，於梁端施加集中載重，讓鋼梁依支點作剛體旋轉，造成梁柱接合面縫隙的開啟其角度為 θ r ，如圖 2.10 所示。根據預力的原理，認定當梁端施載乘上距支點力臂之彎矩，尚未達到鋼絞線內力乘上距支點力臂之彎矩 ( 即解壓彎矩， Decompression. monent，M d )時，則梁柱接合面縫隙尚未開啟，而鋼絞線內力不會增加；當梁端施載之彎矩大於解壓彎矩後，則預力梁柱接合面縫隙開啟，而鋼絞線內力開始增加。藉此先推導出鋼絞線內力 Tt ,st 及梁柱接合面縫隙的開啟角度 θ r 之關係，進而推導出柱面彎矩與層間變位角之關係。首先僅考慮鋼絞線內力 Tt ,st 及梁柱接合面縫隙的開啟角度 θ r 之關係，由梁柱接合面縫隙的開啟角度，造成鋼絞線的伸長以致鋼絞線內力增加，同時將鋼梁受鋼絞線內力造成縮短的情形加以考量，平衡式如下：. T − Tini ,st = (∆ st − ∆ b ). Est Ast Lst. (2.21). 其中 ∆ st ：梁柱接合面縫隙開啟角度造成鋼絞線的伸長量. ∆ st = 2(d b 2 )θ r ； ∆ b : 鋼絞線內力增加造成鋼梁之縮短量. 15.

(37) ∆ b = 2 Lb (Tt , st − Tini , st ) (Eb Ab ) ； Tini ,st ：鋼絞線內初始預力； T ：於梁柱接合面縫隙開啟角度下之鋼絞線內力； E st ：鋼絞線楊氏係數； Lst ：鋼絞線長； Ast ：鋼絞線總截面積； Ab ：梁截面積。將上式加以整理，即可得到鋼絞線內力 Tt ,st 及梁柱接合面縫隙的開啟角度 θ r 之關係式，如下式：. T = Tini ,st. Est Ast d b Lst + θ 2 Est Ast Lb r 1+ Eb Ab Lst. (2.22). 將其兩項同乘 d b 2 ，柱面彎矩及梁柱接合面縫隙的開啟角度 θ r 之關係，如下式所示：. Est Ast d b 2 Lst θ M = Md + 2 Est Ast Lb r 1+ Eb Ab Lst 2. (2.23). 其中 M d ：解壓彎矩。依上式可得鋼絞線造成之柱面彎矩及梁柱接合面開啟角度 θ r 之關係曲線，如圖 2.11。並由於鋼梁剛體旋轉，可得 θ r = θ (Lb + d c 2 ) Lb ，則得到鋼絞線之柱面彎矩與層間變位角關係，如下式：. M = M d + k stθ. (2.24). 其柱面彎矩與層間變位角之勁度 k st ，如下式所示： 16.

(38) Est Ast d b ( Lb + 2. k st =. dc ) 2. 2 Lst Lb 2E A L 1 + st st b Eb Ab Lst. (2.25). 將式(2.24)其兩項同除 Lb，並由於 δ = (Lb + d c 2 )θ ，則得到鋼絞線之梁端施力及梁端變位關係，如下式：. P = Pd + k stδ. (2.26). 其中 Pd ：達解壓彎矩時，梁端所需施加之力，即解壓力。其梁端力量與梁端位移之勁度 k st ，如下式所示：. Est Ast d b 2 2 Lst Lb k st = 2E A L 1 + st st b Eb Ab Lst 2. (2.27). 2.6 束制型消能鋼棒之柱面彎矩與層間變位角關係假設單純使用束制型消能鋼棒接合梁柱接頭，以梁翼板及蓋板接面作為支點，於梁端施加集中載重，讓鋼梁依支點作剛體旋轉，造成梁柱接合面縫隙的開啟其角度為 θ r ，如圖 2.12 所示。先單純分析梁柱接合面縫隙的開啟角度 θ r 造成之柱面彎矩，推導柱面彎矩及梁柱接合面縫隙的開啟角度 θ r 之關係，再考慮鋼梁剛體旋轉之效果，進而推導出柱面彎矩與層間變位角之關係。. 17.

(39) 鋼棒材料性質楊氏係數 Eed 、降伏強度 f y 與極限強度 f u 皆採用實驗拉力試片試驗結果，為簡化應力-應變曲線，忽略降伏平台，將 f y 與 f u 兩點連線，簡化作應變硬化段， k sh 則定義為應變硬化段的楊氏係數 E ed 之折減係數，圖 2.13 為其應力-應變關係示意圖。於鋼棒達到降伏之前，平衡式如下： M =. E ed ( Aed 2 )(d ed ,u + d ed ,l )d ed .u Led. θr +. E ed ( Aed 2 )(d ed ,u + d ed ,l )d ed .l Led. θr. (2.28). 其中 d ed ,u ：上面兩支消能鋼棒與支點距，即 0.92d b ； d ed ,l ：下面兩支消能鋼棒與支點距，即 0.08d b ； Eed ：消能鋼棒楊氏係數； Led ：消能鋼棒長；. Aed ：4 支消能鋼棒總截面積。簡化後如下式所示： E A d M = ed ed b θ r 2 Led 2. (2.29). 依上述可得束制型消能鋼棒造成之柱面彎矩及梁柱接合面開啟角度 θ r 之關係曲線，如圖 2.14。並由於鋼梁剛體旋轉，可得 θ r = θ (Lb + d c 2 ) Lb ，則得到消能鋼棒之柱面彎矩與層間變位角關係，如下式：. M = k edθ. (2.30). 其柱面彎矩與層間變位角之勁度 ked ，如下式所示：. 18.

(40) E A d (L + d c 2 ) k ed = ed ed b b 2 Led Lb 2. (2.31). 於消能鋼棒達到降伏之後，將 k ed 乘上應變硬化係數 k sh ，其柱面彎矩與層間變位角之勁度，如下式所示：. k E A d (L + d c 2 ) = sh ed ed b b 2 Led Lb 2. k ed , y. (2.32). 其中 k sh ：消能鋼棒應變硬化係數。將式(2.30)其兩項同除 Lb ，並由於 δ = (Lb + d c 2)θ ，則得到消能鋼棒之梁端施力及梁端變位之關係，如下式：. P = ked δ. (2.33). 其梁端力量與梁端位移之勁度 ked ，如下式所示：. E A d k ed = ed ed 2b 2 Led Lb. 2. (2.34). 在消能鋼棒達到降伏之後，其梁端力量與梁端位移之勁度，如下式所示：. k ed , y. k E A d = sh ed ed 2 b 2 Led Lb. 2. (2.35). 19.

(41) 2.7 預力鋼梁接 CFT 柱接頭含消能鋼棒之行為模型建立 2.7.1 遲滯迴圈各階段之勁度經探討梁、柱、梁柱交會區、預力鋼絞線與束制型消能鋼棒之間的關聯性，將預力鋼梁接 CFT 柱接頭含消能鋼棒之行為模型建立如圖 2.15 所示，以下概述之：. 0-1 階段：此階段範圍從原點到解壓點 1，其解壓彎矩由鋼絞線初始預力提供，此階段外力作用未達解壓彎矩，梁柱接合縫隙尚未開啟，故預力鋼絞線與束制型消能鋼棒不提供勁度效果，此時接頭柱面彎矩與層間變位角之勁度 k1 由梁勁度、柱勁度及梁柱交會區勁度相互串聯形式合成，接頭之勁度聯結方式如圖 2.16。換言之初始預力大小控制解壓彎矩及梁柱接合縫隙開啟時機，故適當大小之鋼絞線初始預力，可讓接頭於一般使用下不會開啟梁柱接合縫隙，使用性與一般接頭相同，並於地震時可適時梁柱接合縫隙的開啟，達到消能鋼棒降伏提供消能。接頭勁度. k1 如下所示：. k1 =. 1 1 1 1 + + k c k b k pz. (2.36). 1-2 階段：此階段範圍從解壓點 1 到消能鋼棒受拉降伏點 2，此時在外力持續作用下，梁柱接合縫隙已開啟，預力鋼絞線與束制型消能鋼棒開始提供勁度，由於預力鋼絞線與束制型消能鋼棒是安裝於梁上，兩者與柱及梁柱交會區沒有直接之關係，故其鋼絞線勁度與梁勁度先串聯成. 20.

(42) 勁度 k bst ，即 k bst = 1 (1 k st + 1 k b )，和彈性之束制型消能鋼棒勁度並聯，其合併勁度再與柱勁度與梁柱交會區勁度串聯，合成整體接頭柱面彎矩與層間變位角之勁度 k 2 ，接頭的勁度聯結方式如圖 2.17。接頭勁度 k 2 如下所示：. k2 =. 1 1 1 1 + + k c k bst + k ed k pz. (2.37). 2-3 階段：此階段範圍從消能鋼棒降伏點 2 到目標層間變位角點 3，基於安全原則到目標層間變位角點 3 時，鋼絞線受力需保持於彈性範圍內。其鋼絞線勁度與梁勁度先串聯成勁度 k bst ，再和降伏之束制型消能鋼棒勁度並聯，其合併勁度再和柱勁度與梁柱交會區勁度串聯，合成整體接頭柱面彎矩與層間變位角之勁度 k 3 ，接頭的勁度聯結方式如圖 2.18。接頭勁度 k 3 如下所示：. k3 =. 1 1 1 1 + + k c k bst + k edy k pz. (2.38). 3-4 階段：此階段範圍從目標層間變位角點 3 到消能鋼棒受壓降伏點 4，因為預力提供自我恢復力之關係，使預力梁柱不同於傳統接頭，其梁柱接合縫隙會自行閉合。此階段消能鋼棒彈性受壓，故接頭勁度 k 4 相同於 k 2 如下所示：. 21.

(43) k4 = k2 =. 1 1 1 1 + + k c k bst + k ed k pz. (2.39). 4-5 階段：此階段範圍從消能鋼棒受壓降伏點 4 到梁柱接合縫隙閉合點 5，因為預力持續作用的關係，消能鋼棒發展到受壓降伏，消能直至梁柱接合縫隙閉合，故接頭勁度 k 5 相同於 k 3 如下所示：. k5 = k3 =. 1 1 1 1 + + k c k bst + k edy k pz. (2.40). 5-0 階段：此階段範圍從梁柱接合縫隙閉合點 5 到原點 0，從梁柱接合縫隙閉合，到梁柱構件變形復原，故接頭勁度為 k1 。亦可將建立之行為模型如圖 2.15，利用下式：. θg = θ −. M k1. (2.41). δg = δ −. P k1. (2.42). 轉換成因梁柱接合面開啟角度 θ r 造成的柱面彎矩與層間變位角關係曲線及梁端施力與梁端位移關係曲線，如圖 2.19 所示。. 2.7.2 遲滯迴圈特性之討論預力鋼梁接 CFT 柱接頭含消能鋼棒之行為模型建立如圖 2.15，由於 22.

(44) 此種接頭的特點為沒有殘留變形，故根據模型為讓此旗狀迴圈只發生於一三象限，在不會二四象限發生，訂定必要條件以便利設計時使用，敘述如下：層間變位角. θl =. (M. t. − 2k 2θ y + 2k 2θ d + 2k 3θ y − 2k 3θ d − k 3θ t ). (k. 1. − k3 ). >0. (2.43). )>0. (2.44). 梁端位移. δl =. (P − 2k δ t. 2. y. + 2 k 2 δ d + 2 k 3δ y − 2 k 3δ d − k 3δ t. (k. 1. − k3. ). 其中 M t：目標層間變位角點 3 之柱端彎矩；θ l：閉合點 5 之層間變位角；. θ y ：消能鋼棒降伏點 2 之層間變位角；θ d ：解壓點 1 之層間變位角；θ t ：目標層間變位角點 3 之層間變位角；Pt：目標梁端位移點 3 支梁端施力；. δ l ：閉合點 5 之梁端位移； δ y ：消能鋼棒降伏點 2 之梁端位移； δ d ：解壓點 1 之梁端位移； δ t ：目標梁端位移點 3 之梁端位移。另外基於安全因素，防止結構物有崩塌之危險，故鋼絞線須於受力全程皆於彈性範圍內，訂定必要條件便利設計時使用。根據預力鋼梁接 CFT 柱接頭含消能鋼棒之行為模型如圖 2.15，梁、柱、梁柱交會區、預. 力鋼絞線與束制型消能鋼棒之間的關聯性，藉此推算鋼絞線所受內力，敘述如下：解壓點前，柱接合面無開啟，鋼絞線內力不會增加，等同於初始預. 23.

(45) 力 Tini ,st ，如下式： TST = Tini ,st. (2.45). 解壓點後，柱接合面開啟，鋼絞線內力增加，增加內力如下式：. Tst =. (δ − δ )k. (k. ). + k st Lb ⎛d ⎞ k bst + k ed ⎜ b ⎟ ⎝ 2⎠. (. d. 2. b. ). (2.46). 其中 δ ：梁端位移； k bst ：梁勁度及鋼絞線勁度串聯值，即. (. ). k bst = 1 1 k b + 1 k st 。鋼絞線內力如下式：. TST = Tini ,st +. (δ − δ )k. (k. ). + k st Lb ⎛d ⎞ k bst + k ed ⎜ b ⎟ ⎝ 2⎠ d. (. 2. b. ). (2.47). 消能鋼棒降伏點 2 鋼絞線內力，如下式：. TST , y = Tini ,st +. (δ. y. (. ). − δ d )k 2 k b + k st Lb ⎛d ⎞ k bst + k ed ⎜ b ⎟ ⎝ 2⎠. (. ). 消能鋼棒降伏點 2 後，增加內力如下式：. 24. (2.48).

(46) Tst =. (δ − δ )k (k y. (k. bst. 3. ). b. + k ed , y. + k st Lb ⎛ db ⎞ ⎜ ⎟ ⎝ 2⎠. ). (2.49). 鋼絞線內力如下式：. TST = TST , y +. (δ − δ )k (k y. (k. bst. 3. b. + k ed , y. ). + k st Lb ⎛ db ⎞ ⎜ ⎟ ⎝ 2⎠. ). (2.50). 目標梁端位移點 3 鋼絞線內力，如下式：. TST ,t = TST , y +. (δ. t. (. ). − δ y )k 3 k b + k st Lb < Fst , y Ast ⎛ db ⎞ k bst + k ed , y ⎜ ⎟ ⎝ 2⎠. (. ). (2.51). 其中 Fst , y ：鋼絞線降伏應力。由上推導即可得知鋼絞線內力，藉此控制鋼絞線於彈性範圍內。另外欲得知消能鋼棒於接頭受力時所受之內力，因此根據預力鋼梁接 CFT 柱接頭含消能鋼棒之行為模型圖 2.15，梁、柱、梁柱交會區、預力鋼絞線與束制型消能鋼棒之間的關聯性，藉此推算消能鋼棒所受內力，敘述如下：解壓點前，柱接合面無開啟，消能鋼棒內力不會增加等於零。解壓點後，柱接合面開啟，鋼絞線內力增加，內力如下式：. 25.

(47) TED =. (δ − δ )k. k ed Lb k bst + k ed (d ed ,u + d ed ,l ). (. ) d. 2. (2.52). 消能鋼棒降伏點 2 消能鋼棒內力，(d ed ,u + d ed ,l ) = d b 帶入式(2.52)，用下式求得接頭行為模擬時之 δ y 值，如下式：. TED , y =. (δ. y. − δ d )k 2 k ed Lb. (k. ). + k ed d b. bst. ⎛A ⎞ = Fed . y ⎜ ed ⎟ ⎝ 2 ⎠. (2.53). 其中 Fed . y ：消能鋼棒降伏應力。消能鋼棒降伏點 2 後，增加內力如下式：. Ted =. (δ − δ )k k (k + k )(d y. bst. 3. ed , y. ed , y. ed ,u. Lb. + d ed ,l ). (2.54). 消能鋼棒內力， (d ed ,u + d ed ,l ) = d b 帶入式(2.54)，如下式：. TED = TED , y +. (δ − δ )k k. (k. y. bst. 3. ed , y. ). Lb. (2.55). + k ed , y d b. 目標梁端位移點 3 消能鋼棒內力，如下式：. TED ,t = TED , y +. (δ. t. − δ y )k 3 k ed , y Lb. (k. bst. ). (2.56). + k ed , y d b. 由上推導即可得知消能鋼棒內力，藉此於模擬時作為消能鋼棒降伏點 2 之控制式，亦可了解消能鋼棒受力情形。 26.

(48) 第三章實尺寸預力梁柱接頭反覆載重試驗 3.1 前言本研究之梁柱接頭為建築構架中之內梁柱子結構，乃取決於柱與梁跨距中心之反曲點，以模擬實際建築構架承受地震力之邊界條件下，子結構變形行為，因此妥善設計試驗設置台，以確實反應實際應用之結果，對此新式的梁柱接頭能夠有更深入的認識；再將試驗的行為結果與前章建立理論模型比較研究，並依試驗數據修正理論模型。本章節內容主要包括：藉由推導之力學模型進行試體設計之參數討論、子結構試體之規畫、製作、量測儀器安排、試驗設置台及試驗程序等，敘述如下。. 3.2 試體設計之參數討論根據推導的預力鋼梁接 CFT 柱接頭含消能鋼棒之行為模型，對初始預力大小、消能鋼棒直徑、消能鋼棒長度與鋼絞線數目做參數變化，用以設計本計畫之六支試體，規劃如表 3.1，其中 M d M P ：解壓彎矩理論值除梁彎矩容量之百分比。本規劃經試驗值做修正，經過計算可得各試體的理論數據，如表 3.2 所示，其中 k1,th 、 k 2 ,th 與 k 3.th 為 k1 、 k 2 與 k 3 之理論值； δ l ,th 為 δ l 之理論值； θ g ,t ,th 為於目標層間變位角時，由梁柱接合面開啟造成的層間變位角理論值； Tini ,st ,th Ty ,st 為鋼絞線初始內力理論值除鋼絞線降伏力之百分比；Tt , st ,th Ty ,st 為於目標層間變位角時，鋼絞線內力理論值除鋼絞線降伏力之百分比； M t ,ed ,th M P 為於目標層間變位角時， 27.

(49) 消能鋼棒內力造成柱面彎矩理論值除梁彎矩容量之百分比； M t , st ,th M P 為於目標層間變位角時，鋼絞線內力造成柱面彎矩理論值除梁彎矩容量之百分比； (M t ,ed ,th + M t , st ,th ) M P 為於目標層間變位角時，消能鋼棒及鋼絞線內力造成柱面彎矩相加理論值除梁彎矩容量之百分比； M t ,th M P 為於目標層間變位角時，接頭受力產生之柱面彎矩理論值除梁彎矩容量之百分比。欲使梁柱於試驗中保持於彈性，因此以梁之彎矩容量 M P 為設計上限，於表 3.2 中各試體目標梁端位移之柱面彎矩皆小於或等同 M P，由於透過計算發現目標梁端位移之柱面彎矩，幾乎等同於鋼絞線及消能鋼棒於該目標梁端位移造成之柱面彎矩相加。基於這各特點，在設計預力鋼梁接 CFT 柱接頭含消能鋼棒時，只需考慮鋼絞線及消能鋼棒於目標梁端位移造成之柱面彎矩作為設計基準，同時利用式(2.44)確保接頭試驗至該目標梁端位移後，依然不會有殘留變形的發生。鋼絞線之內力則用式. (2.51)檢核，以確保結構的安全性。含消能鋼棒預力鋼梁接 CFT 柱接頭的梁端施力及梁端位移之行為曲線可用節 2.7 預測。由於試驗前因施加預力之流失，致使試體 S1-2 與 S1-3 為相同之參數試體，藉由各試體梁端施力與梁端位移行為模擬曲線及表 3.2 相互比較試體如下敘述：. 1. 由於視消能鋼棒及鋼絞線於解壓點前不提供勁度，因此各試體的解壓點前接頭勁度都相同。. 2. k 2 ,th 之值因有安裝消能鋼棒及安裝消能鋼棒之勁度愈高導致明顯增加，即試體由解壓點到消能鋼棒受拉降伏點時，受消能鋼棒之勁度影響較大。 28.

(50) 3. k 3.th 之值則受鋼絞線數目增加，造成鋼絞線勁度愈高有明顯增加，即試體由消能鋼棒受拉降伏點到目標梁端變位點時，受鋼絞線之勁度影響較大。. 4. 於目標梁端變位點時， θ g ,t ,th 值則隨接頭整體勁度提升而減少。 5. (M t ,ed ,th + M t ,st ,th ) M P 幾乎等同於 M d ,th M P ，因此在設計預力鋼梁接 CFT 柱接頭含消能鋼棒時，可將 M t ,ed ,th 與 M t , st ,th 作為設計基準。. 6. M d ,th M P 隨接頭整體勁度提升而提高。 7. 由圖 3.1 顯示安裝消能鋼棒才會有消能效果發生，梁、柱、梁柱交會區與鋼絞線皆不提供消能。. 8. 在圖 3.2 顯示消能鋼棒之直徑越大消能效果會越高，而 k 2 ,th 值亦愈大。 9. 由圖 3.3 顯示消能鋼棒之長度越短，消能鋼棒勁度越好，使 k 2 ,th 值亦愈大。. 10. 圖 3.4 顯示若初始預力越大，可將整體曲線向上移動， k 3,th 值因鋼絞線的數量增加而加大。. 3.3 試驗規畫針對預力鋼梁接 CFT 柱接頭含消能鋼棒構造進行試驗，研究預力接合之新型梁柱接頭，將消能機制控制於具挫屈束制功能的消能鋼棒，故當接頭受到劇烈地震力作用時，塑性鉸不會產生在鋼梁上，於梁柱仍保. 29.

(51) 持彈性狀態。本計畫藉由試驗了解預力鋼梁接 CFT 柱接頭含消能鋼棒之接頭行為及其各參數變化下對於消能效果及設計的影響。. 3.3.1 試驗簡介計畫進行六組十字型內梁柱子結構之含消能鋼棒預力鋼梁接 CFT 柱接頭，對於試驗設置台的試體邊界條件設定，乃模擬地震力作用於實際建築結構時，結構產生側向變位，讓反曲點產生於梁與柱跨距之中點，以鉸接點模擬梁柱構件之四個反曲點，如圖 3.5 所示。由反曲點範圍，可得柱兩反曲點距 3.48 公尺，梁兩反曲點距 6 公尺。試體尺寸在考量安裝於本計畫試驗使用之試驗設置台的實際需求後，設置台全貌如圖 3.6 所見，決定試體尺寸為高 3.43 公尺，梁跨度 6.8 公尺之十字型內梁柱接頭，依此尺寸設計本計畫所有梁柱接頭試體。. 3.3.2 試體規畫鑒於國內外對預力梁柱接頭都尚於研究階段，無相關的設計規範，因此利用前章所推導的理論公式，配合鋼結構設計規範設計。本研究所進行預力鋼梁接 CFT 柱接頭含消能鋼棒試驗概念，為利用束制型消能鋼棒受拉降伏及受壓降伏之塑性變形，來消散地震力所傳入結構物之能量。為更深入研究了解預力梁柱接頭之參數影響及行為特性，對六組試體進行參數變化，以利建立預力梁柱接頭之相關設計辦法。六組實尺寸試體柱斷面皆採用 400×400×10 mm 之矩形 CFT 柱，鋼梁採用型號為 H500×200×10×16 mm 之 H 型熱軋型鋼，CFT 柱鋼管與鋼梁皆為 A572 Gr. 50 之鋼材。由於預力梁柱接頭在設計概念上，預期梁 30.

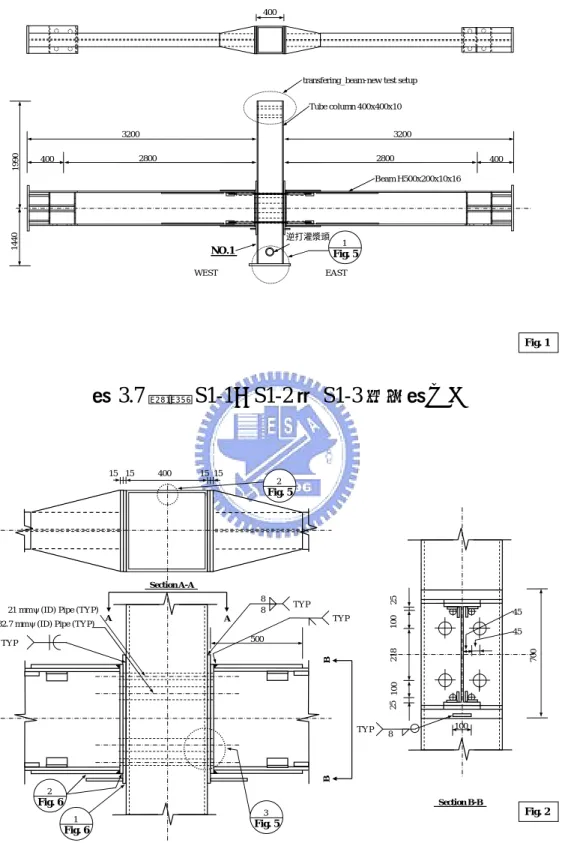

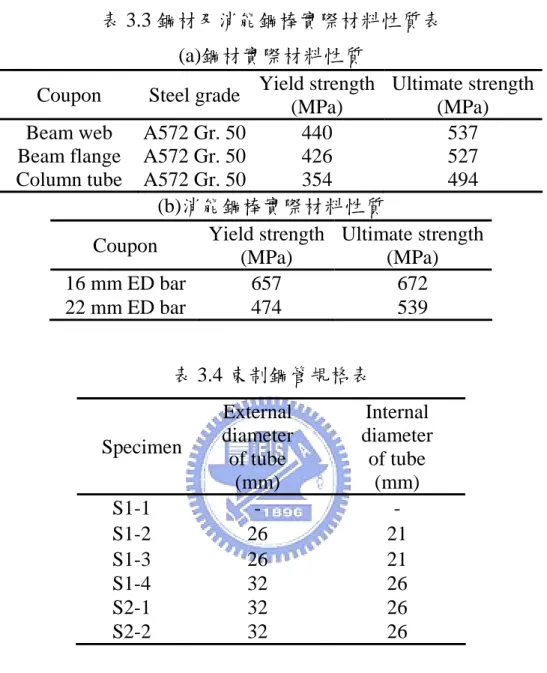

(52) 柱接保持於彈性行為，故重複使用試體，因此矩形 CFT 柱製作兩支，而鋼梁製作四組共八支。消能構件為直徑 16 mm 或 22 mm 之鋼棒，外套上挫屈束制鋼管，以組成挫屈束制鋼消能鋼棒。鋼管用以束制消能鋼棒於受壓時，挫屈變形過大讓鋼棒能藉由束制之效果，達受壓降伏消能狀態。考量鋼絞線在試驗時因梁柱接合面縫隙開啟如圖 1.1 所示，造成鋼絞線伸長，使其內力會有所增加，使鋼梁在受彎矩作用外，還增加鋼絞線內力產生的軸力影響。故於接近交會區之梁上下翼板，皆銲上 400×220 ×500×16 mm 之梯形加勁蓋板，此外於蓋板末端處，上下翼板內側，銲上長 1000×20×20 mm 之加勁肋板。同時考量鋼絞線力量由鋼梁傳遞入. CFT 柱，為避免 CFT 柱內混凝土承壓破壞，於梁柱交接面，梁柱皆加銲加勁鋼板，以利力量傳遞至柱內。本研究規畫製作之實尺寸梁柱接頭試體，試體命名、參數變化，如表 3.1。為確定試體材料之實際性質，對試體所使用之鋼材及消能鋼棒，進行試片抗拉試驗，取得實際材料性質如表 3.3 所示。混凝土則進行混凝土圓柱抗壓試驗，抗壓試驗取樣時間為 28 天三顆及實驗當天三顆，平均值為 48.1 MPa。束制鋼管規格如表 3.4。所有試體之設計圖，如圖. 3.7 至圖 3.23 所示。為驗證預力接頭於試驗中，比較有無安裝束制型消能鋼棒及改變消能鋼棒直徑之消能效果、改變鋼絞線數目的影響、梁柱是否保持於彈性行為、試驗後接頭是否有殘留應變存在、預力梁柱接頭造成梁挫屈的外力極限及梁柱可否重複使用等。以下就各試體細節介紹： 31.

(53) 試體 S1-1：本試體沒有安裝束制型消能鋼棒，單純使用鋼絞線預力結合梁柱接頭，其鋼絞線直徑 15 mm 數量 12 支，安裝位置如照片 3.1，試驗為試體 S1-2 試驗完畢後，切除束制型消能鋼棒後，重複使用接續進行，為重複使用之試體。可與安裝消能器之試體相互比較。試體 S1-2：本試體安裝長 1000 m 直徑 16 mm 束制型消能鋼棒，並用鋼絞線預力結合梁柱接頭，其鋼絞線安裝位置同試體 S1-1。可與未安裝消能器之試體 S1-1 和改變消能器粗細之試體 S1-4 相互比較。試體 S1-3：由於施加預力的損失，致使試體參數變化與 S1-2 相同，唯一不同處在於其為試體 S1-1 試驗完畢解除預力後，再次進行預力施加作業，為重複使用之試體。可與未安裝消能器之試體 S1-1 和改變消能器粗細之試體 S1-4 相互比較。試體 S1-4：本試體安裝長 1000 m 直徑 22 mm 束制型消能鋼棒，並用鋼絞線預力結合梁柱接頭，其鋼絞線安裝位置同試體 S1-1。可與未安裝消能器之試體 S1-1、改變消能器粗細之試體 S1-2 和增加鋼絞線的試體 S2-2 相互比較。試體 S2-1：本試體於接頭區中，安裝長 600 m 直徑 22 mm 束制型消能鋼棒，使用鋼絞線預力結合梁柱接頭，其鋼絞線直徑 15 mm 數量. 20 支，安裝位置如照片 3.2。可與未安裝消能器之試體 S1-1、較少鋼絞線的試體 S1-4 和增長消能鋼棒長度的試體 S2-2 相互比較。試體 S2-2：本試體於接頭區中，安裝長 1000 m 直徑 22 mm 束制型消能鋼棒，並用鋼絞線預力結合梁柱接頭，其鋼絞線安裝位置同試體. 32.

(54) S2-1。可與未安裝消能器之試體 S1-1 和減短消能鋼棒長度的試體 S2-1 相互比較。. 3.4 試體製作及預力施加 3.4.1 試體製作試體之 CFT 柱鋼管採兩片鋼板冷彎成 U 型，再全滲透銲接對銲成鋼管柱，內澆置 5000 psi 之混凝土，並於梁柱交會區部分設計開孔，加銲預留鋼管以供消能鋼棒及鋼絞線穿過所需。為使鋼管混內凝土澆置之品質掌控較佳，於鋼管柱底板往上起距 400 mm 處，設置一直徑 116 mm 之逆打灌漿閥門，如照片 3.3 所示。CFT 鋼管與鋼梁於工廠製作完成後，再運送至試驗場進行後續作業。於試驗場進行 CFT 柱鋼管灌漿作業，採逆送方式灌置，由泵浦車將混凝土，從灌漿閥門加壓灌入往上壓送，同時以 3 公尺長之振動棒搗實混凝土，此灌漿方式使混凝土可飽滿填充於鋼管內，避免受梁柱交會區預先放置的鋼管影響灌漿品質，混凝土及鋼管間不會有蜂窩現象產生。試體在試驗場平躺進行組裝後，於施加預力前依各試體參數設計的不同，安裝不同數量的鋼絞線、直徑不同的束制型消能鋼棒、鋼絞線錨頭及荷重計。前置作業完成後，由 DYWIDAG 公司派專業的工程師，為試體進行梁柱接頭的預力施加接合，完成試體預力接合後，再將銲接消能鋼棒，至此試體才完成組裝程序，如照片 3.4。消能鋼棒與鋼梁採填角銲接接合，填角銲道設計採消能鋼棒實際抗拉材料性質之極限強度所設計。 33.

(55) 3.4.2 預力施加本實驗施加預力前，先將試體分離的梁柱組裝，並墊高保持水平，以利鋼絞線 (0.6” 鋼絞線 ) 的穿線作業，再將錨頭 (Anchorage plate. SD-6803 或 SD-6805)及鋼絞線夾片 (0.6"夾片)安置於梁末端板上，並放置 4 個荷重計於東梁末端與各股鋼絞線錨頭端板間，即完成預力施加前置作業。由 DYWIDAG 公司提供的 ENERPAC P3045N 油壓機，如照片. 3.5 所示，藉由分油閥分給四支瑞太 JSL-28T0N 油壓千斤頂，如照片 3.6 所示，以平均分壓同時進行的方式施加預力。單支千斤頂油壓缸面積為. 40.1 cm2，最大衝程 30 cm，如照片 2.4 所示。鋼絞線材料性質由 DSI 提供之型錄取得，如表 3.5 所示。錨頭規格如圖 3.24 所示。鋼絞線夾片由三片錐形鋼片，以鋼環圍束成結合成三角圓錐狀，以嵌入錨頭孔位中，夾片內緣含鋸齒紋路，用以咬緊鋼絞線。礙於荷重計數量，因此所有的試體預力施加無法同批進行，必須分做多批施作。施加預力時，先由千斤頂端部頂住錨頭後，由千斤頂內部夾片夾緊鋼絞線，再拉伸鋼絞線，以達到同時拉伸鋼絞線及固定錨頭之效果。預力分階段施加，先將鋼絞線預緊，再分為三次施加預力，第一次施加預計達到之初始預力的一半，第二次施至預計之初始預力大小，第三次補施不足預力。每次施拉時，用 4 支油壓千斤頂於錨頭上對稱位置之鋼絞線同時施加，若為 12 之鋼絞線者，施拉 3 個對稱位置，以完成ㄧ次的施預力，如此重複三次，即完成預力施加之工作；若為 20 之鋼絞線者，施拉 5 個對稱位置，以完成ㄧ次的施預力，如此重複三次，即完成預力施加之工作。東梁錨頭施加預力編號如圖 3.25 所示，施預力過程如照片. 3.7 所示。 34.
