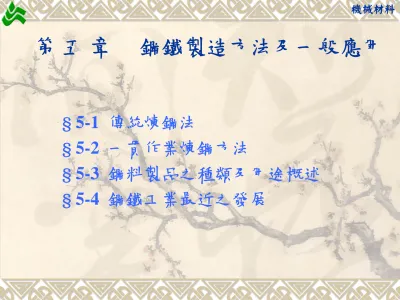

機械材料
第 五 章 鋼鐵製造方法及一般應用
§ 5-1 傳統煉鋼法
§ 5-2 一貫作業煉鋼方法
§ 5-3 鋼料製品之種類及用途概述
§ 5-4 鋼鐵工業最近之發展
§ 5-1 傳統煉鋼法
※ 煉鋼法是將生鐵加以氧化精鍊,除去雜質如碳、
矽、錳、磷、硫等,使其成分合於所需品級的操作。
※ 目前通用的煉鋼法只有三種:
1. 平爐法(open-hearth process) 2. 轉爐法(converter process)
3. 電爐法(electric furnace process)
坩堝法(crucible process)可說已遭淘汰,只有少數 地方如瑞士、英、美等仍有一些小工廠用以煉製特殊 合金鋼。
§ 5-1-1 平爐煉鋼法
※ 平爐煉鋼法又稱西門子-馬丁法,採用反射式蓄熱 爐,稱為平爐(open-hearth furnace)。
※ 平爐利用反射作用來保溫,燃料與空氣分別預熱 後,由平爐邊緣之噴口處燃燒,火焰通過鐵水上方,
利用爐頂及爐壁等複雜的反射及回熱系統,保持燃燒 效率及增高溫度。
※ 高溫廢氣則導入蓄熱室以預熱空氣及燃料。
※ 平爐煉鋼法因雜質之氧化甚緩,其冶煉時間較長。
※ 原料可為固態或液態生鐵、廢鋼、石灰石(熔劑)、赤 鐵礦及磁鐵礦(以提供氧化物、促進碳之移除)。
以爐床內襯酸性磚或鹼性磚之不同,可分為酸性平 爐法及鹼性平爐法兩種。
※ 酸性法因爐渣為酸性,無法除去鐵水內的磷、硫等 雜質,故所用之生鐵必須含P、S量低者。
※ 鹼性平爐法可處理含P、S量較高之生鐵(亦即品級較 差之生鐵),作業過程須隨時添加石灰石,以控制爐 渣使成鹼性。
※ 新式平爐法採爐床吹煉(turbo-hearth process),係於 爐床上方吹入空氣或純氧,促進氧化,以縮短冶煉時 間並精煉之。
§ 5-1-2 轉爐煉鋼法
※ 轉爐煉鋼法係英人柏思麥(Henry Bessemer)於1856年 發明。
※ 爐底有許多空氣噴管,空氣由耳部氣道進入,經噴 管壓入熔融之鐵水內,將矽、錳、磷、碳等順序氧 化,產生之熱足以維持鐵水之熔融狀態,故不需使用 燃料,為其特徵之一。
※ 因爐內襯之不同,轉爐法也有酸性與鹼性之分,其 爐渣特性、對P、S移除能力一如平爐法者,。
※ 鑄鋼工業多用酸性轉爐(可熔煉較多次),鍛鋼工業多 用鹼性轉爐。
※ 較諸平爐法,轉爐法的優點為操作簡單、提煉時間 短、不需燃料,每單位產量之設廠費用較低。
同心或偏心之分,以開口之中心與爐體中心線是否 重合而定。
※ 較諸轉爐法,平爐法的優點為提煉損失較少,成品 可作更精確控制,鹼性平爐法還容許原料成分有更大 的變動。
一般言之,平爐鋼之品質較轉爐鋼優良。在適當的 操作條件下,鹼性平爐可生產最優良的鋼料。
§ 5-1-3 電爐煉鋼法
※ 電爐法中,電力僅作熱源。
※ 就發熱方式而言,冶金用電爐有三種: 【電阻爐 較少用於煉鋼】
1. 電弧爐(electric-arc furnace) 2. 電阻爐(resistance furnace) 3. 感應爐(induction furnace)
※ 電弧爐之爐床由鋼板製成,內襯耐火磚,有:
1. 酸性電弧爐:酸性磚
爐床乃磨碎之矽質黏土,其邊牆砌以矽磚。
2. 鹼性電弧爐:鹼性磚
爐床襯以鎂磚。
電極由爐頂洞口插入爐內,具有裝料口及出鋼口,
操作方面又分傾卸式與固定式,前者因出鋼及除渣都 較方便,故使用最為普遍。
※ 電弧爐以放電方式有:
1. 間接式電弧爐:利用金屬上方的電極間放電,熱量藉輻射 傳給金屬者。
2. 直接式電弧爐:利用電極與金屬間放電(金屬亦為一極)者。
因較經濟,故應用較廣。
使用三相電流,係以高壓供應,再變為低壓之大電流而 生電弧。
加熱率之控制一般利用自動控制系統調整電極與金屬液 間距離而達成之。
※ 感應爐乃利用金屬本身作為一變壓器之二次線圈,由感應所 生之渦電流及磁滯加熱金屬,幾乎無聲,效率很高。唯容量 較小,多為1~5 噸
※ 電爐法之主要用途在於利用轉爐鋼或平爐鋼,配以合金元 素,熔煉成合金鋼;也有將海棉鐵置於電爐煉成一般鋼料 者。
本省一般民間工廠多用電爐製鋼,使用拆船之鋼板或各機械 工廠之廢鋼料為原料。
※ 電爐法之
優點:可在精確控制下迅速加熱至甚高之溫度,鋼品優良 (因無有害之氣體如氧、氮、氫等),爐中可隨吾人所欲控制為 氧化、還原或中性之狀態,合金成分不致損失,此點對使用 易氧化之昂貴合金成分尤其重要。故此法適於產製高級鋼品 及適用於使用大量廢鋼作原料及需生產多種不同鋼品之地 區。
缺點:分批操作,產量不大,成本較高,大量生產普通級 之低碳鋼、中碳鋼時,不若轉爐法或平爐法之經濟實用。
※ 本省民間各大鋼鐵廠,目前多採用電弧爐熔廢鋼,再將鋼液 由底注至鹼氧爐吹煉,可說是一複合式煉鋼法。
§ 5-2 一貫作業煉鋼方法
※ 「一貫作業」指由原料、煉鐵、煉鋼至軋成各種鋼料製品,
係在同一鋼鐵廠內各工場完成者;其優點有節省中間產品轉 運的浪費、避免再加熱熔煉的能源耗損、易於控制鋼品品 質、可大量生產等。
※ 一貫作業可概括為四大部份:原料處理部份、煉鐵工廠、煉 鋼工廠、軋鋼廠。
※ 原料處理部份:
廠區深水碼頭:用以卸下進口礦砂及煤炭。
堆料場
煉焦及副產品工廠:用以將煤炭煉成焦炭並處理其副產品。
粉鐵礦燒結工廠:可將粉狀鐵礦燒結成塊狀,以提高冶煉效 果。
氧氣製造設備:提供轉爐或鼓風爐之用。
石灰石煆燒工廠:豎窯煆燒。
水處理廠及發電廠:利用高爐廢氣或焦爐氣發電。
※ 煉鐵工廠:
鼓風爐(blast furnace):為主要設備,又稱高爐,
用以將鐵礦還原成生鐵。
熱風爐:用以將冷空氣加熱以送入鼓風爐煉鐵。
高爐氣處理設備:除塵。
※ 煉鋼工廠:主要設備為轉爐及連續鑄造機。
※ 軋鋼廠:計有鋼板、鋼胚、條鋼和線材等四個生產 工廠。
§ 5-2-1 煉鐵作業
※ 煉鐵係用鼓風爐,又稱高爐,其使用之原料有四 種:鐵礦石、燃料、熔劑(flux)及熱空氣。
※ 鐵礦包括赤鐵礦(Fe2 O3 )、磁鐵礦(Fe3 O4 )、褐鐵礦 (2Fe2 O3 •3H2 O)、菱鐵礦(FeCO3 )及黃鐵礦(FeS2 )等。
※ 赤鐵礦、磁鐵礦為高品位者。
※ 品味較低者須先經過選礦(ore-dressing)的步驟。今 日 為 提 高 鼓 風 爐 的 作 業 效 率 , 常 先 將 粉 礦 燒 結 (sintering)成塊狀者。
※ 鼓風爐所用之燃料,尚須當作鐵礦之還原劑。最常 用者為焦炭(coke),次為無煙煤及木炭等。
※ 熔劑之作用在於與鐵礦中的雜質起化學反應,結合 成爐渣(slag)而與鐵分離。
※ 一般鐵礦之雜質大多為酸性之矽砂(SiO2 ),故選用鹼 性之石灰石(limestone,CaCO3 ),使兩者反應,中和 生成矽酸鈣(CaSiO3 )之熔融液,浮於鐵液上方,一方 面有隔絕空氣使鐵液不受氧化之害,另一方面尚能自 鐵水中將雜質「拔出」,以純化鐵液。有時添加適量 螢石(fluorspar,CaF2 )於石灰石中,可助於除去鐵液 中的硫分,尚可使爐渣稀薄,提高流動性。
※ 熱空氣提供燃燒所需之氧氣,但必須用熱風爐將冷 空氣預熱。
※ 在鼓風爐內煉鐵的步驟:
自爐頂進料(鐵礦、焦炭、熔劑)及自爐底鼓入熱空 氣。
熱空氣燃燒焦炭,生成熱以備化學反應及熔化成品 之需,同時生成一氧化碳,可還原鐵礦。
熔劑與雜質結合生成爐渣。
廢氣自爐頂排出,鐵水及爐渣則自爐底出料。
※ 鼓風爐之爐體由鋼板 焊接而成,內襯以耐 火磚。最底部稱為爐 床 (hearth) 或 坩 堝 (crucible) , 為 柱 形 , 高 約 8.3 公 尺 , 直 徑 10.3公尺,它的上方有 風口(tuyere)三十個,
中 間 有 排 渣 口 (cinder notch)一個,下方有出 鐵 口 (iron notch) 二 個,由於它能容納熔 融的成品,因此具有 坩堝的作用。
※ 爐床的上端,爐壁漸敞,形成一個倒置的圓錐體 狀,稱為爐腹(bosh),爐腹上方為爐胸(stack),又逐 漸向上縮小,至喉部(throat)處直徑減為8公尺。
※ 「無鐘式」加料設備。
※ 爐底、爐床、爐腹等處因須承受極高溫或熔融物,
其內襯採炭磚。
※ 每 一 座 鼓 風 爐 都 配 備 有 3~5 座 熱 風 爐 (hot blast stove),由燃燒室、液壓支撐、蓄熱磚室、爐頂裝置 構成。內部之耐火磚排成垂直間隔以便蓄熱。
※ 其操作可分為兩個階段,一為燃燒期,將燃燒之熱 量蓄存於蓄熱磚室,另一為預熱期,由鼓風機送來之 冷空氣流經蓄熱磚室而被預熱。由鼓風爐之交互輪流 使用,可保熱空氣的供應永不中斷。
※ 配料送入爐內,由風口送入之熱空氣上升後與爐內 焦炭作用生強還原性氣體CO,可將氧化鐵還原成 鐵,並產生CO2;此CO2若再與焦炭相遇,又可變成 CO,如此反覆作用,如下列反應式所示:
2C (焦炭) + O2 → 2CO ↑
3CO + Fe2 O3 (鐵礦)→ 2Fe ↓ + 3CO2 ↑ CO2 + C (焦炭) → 2CO
※ 失去氧之鐵礦生成鐵,因與大量熱焦炭接觸,受大 量「滲透作用」故吸收極多碳,在甚低於純鐵熔點的 溫度便可熔化,流到最底層的爐床內。
※ 熔劑石灰石在下降過程中,遇熱分解生成石灰與 CO2,石灰與鐵礦中的雜質(SiO2 )結合,在高熱下形 成矽酸鈣的熔融爐渣,也落入爐床,浮於鐵上。
CaCO3 (熔劑) → CaO + CO2 CaO + SiO2 (鐵礦中)→ CaSiO3
※ 鑽穿出鐵口,即可使鐵水流下,這種鐵稱為生鐵或 銑鐵(pig iron),可鑄成銑錠,供翻砂(鑄造)之用,或 以運銑車(torpedo car)送往煉鋼工廠煉鋼。
※ 爐渣、爐渣棉。
§ 5-2-2 煉鋼作業
※ 一貫作業煉鋼廠之煉鋼作業都以轉爐法行之。
※ 壓縮空氣與鐵水接觸後,即開始氧化,首先將Si、
Mn燒成氧化物,二、三分鐘後Si、Mn只剩微量,碳 開始氧化,轉爐開口處會冒出黃紅色火焰,火焰很快 地增強,直至最後,……。
※ 增碳劑使鋼水的含碳量合於要求。
※ 二次大戰後,轉爐法迭經改進,採用純氧而不用空 氣,採用頂吹而不用底吹(底吹者底部局部過熱,極 易損壞),遂有奧國之L-D鹼氧轉爐法(如圖5-8(b))、
法國之O.L.P. (oxygen-lime process之簡稱)法及瑞典 之Kaldo鹼氧轉爐法(如圖5-8(c))等問世。
這些方法皆使用爐底封閉之鹼性轉爐,並以純氧自 爐頂吹入,吹於鋼液上方,氧氣吹管則以水冷卻。
Kaldo法者氧氣斜吹。
O.L.P.法則更於氧氣中夾帶石灰粉末,以達精煉之 目的。
§ 5-2-3 軋鋼作業
※ 冶煉完成並增碳至預定組成後的鋼液開始出爐、鑄 錠。
※ 鋼錠(ingot)的製造法有傳統之鐵模鑄造及連續鑄造 (continuous casting)兩種。
※ 鐵 模 鑄 造 時 , 鋼 液 由 煉 鋼 爐 傾 入 澆 注 桶 (teeming laddle)。
鋼模以鑄鐵製造。
一種大頭鑄模,其頂由耐火材料製成,稱為補澆冒 頭(feeder head),可貯存鋼水,以使冷卻收縮過程 中,鑄錠尺寸不變。
※ 鋼 錠 以 澆 注 之 前 脫 氧 程 度 之 不 同 而 有 未 靜 鋼 錠 (rimmed steel ingot)、全靜鋼錠(killed steel ingot)及 半靜鋼錠(semi-killed steel ingot)之分。
【killed為脫氧除氣之意】
其特徵在於採取垂直的鋼液流動方式。
熔融之鋼液由高處(盛鋼處)流經鋼液分配器進入水冷 的黃銅模。
用乙炔將之切成適當長度。
連續鑄造法可省下鑄錠、脫模、均熱及預軋成粗鋼 胚(bloom)等手續,故較經濟。
※ 淨面鋼錠:係以錳鐵或他種脫氧劑作輕度脫氧,凝 固時有氣泡放出,一如沸騰(氧與碳結合所生之CO氣 體自鋼液逸出,在錠頂燃燒),故內部有許多氣泡─
靠近外側者為一次氣泡,內部者為二次氣泡,成多孔 性組織;但凝固後鋼錠的外表面潔淨,故稱為「淨 面」鋼,又稱未靜鋼。
淨面鋼錠限於含矽、錳量低且含碳量不超過0.15 % 之鋼採用。
淨面鋼錠只宜於作鍛造品之用,如鋼帶、鋼板(包 括船板)及鋼線等,這些製品具有優良表面。
※ 全靜鋼錠:係添加強脫氧劑,如矽鐵或鋁以「完 全」脫氧者,因沒有CO氣體產生,錠內乃無氣泡,
且鋼液得以靜靜地凝固。
其 特 徵 為 只 有 少 數 氣 孔 及 錠 頂 形 成 大 的 縮 管 (shrinkage pipe)。
全靜鋼之含碳量通常超過0.25 %,材質均勻,可製 造鑄件或鍛件。
全靜鋼錠外皮有一薄層細晶粒,其內為與模壁垂直 的柱狀晶粒,心部則為多角形晶粒(參見圖2-6)。
全靜鋼錠的成本高,且須切除10~20 %之縮管,故 一般只有在製造高級鋼時採用之。
※ 半靜鋼錠:為中度脫氧者,其特徵介於未靜鋼錠與 全靜鋼錠之間,適於含碳量0.15~0.25 %之鋼。
※ 煉鋼廠澆注之鋼錠:
一部份直接外售,供一般鑄鋼工廠鑄造用。
大部份均經熱軋(hot rolling)或冷軋(cold rolling)成 鋼板或各種型鋼才售出。
※ 無論是否剛脫模之鋼錠在軋製之前,皆須送入均熱 爐(soaking furnace)加熱,使表裡溫度合一,宜於軋 鋼。
※ 以中鋼之軋鋼廠為例,又細分為鋼板工廠、鋼胚工 廠、條鋼工廠及線材工廠等四個生產工廠。
※ 軋鋼機有二重軋機(two-high mill)、三重軋機(three- high mill)及萬能軋機(universal mill)之分,各有二 個、三個及四個軋輥(roll)。
※ 鋼板須以扁鋼胚(slab,將鋼液鑄成此特殊形狀)軋 製,均熱溫度達1250~1350 °C。熱軋時產生厚的銹 皮,以高壓沖水法去除之。
※ 鋼 胚 工 廠 將 鑄 成 大 鋼 胚 之 鋼 錠 熱 軋 成 小 鋼 胚 (billet),供條鋼及線材工廠之用。
※ 鋼錠之軋製,甚少只使用冷軋者,通常係先以熱軋 軋至稍大於定尺,再行冷軋;或在一般熱軋操作之末 期,鋼料尺寸略大於定尺時,不再將之放入均熱爐加 熱,在低於鋼材再結晶溫度軋製之,使具有適當強 度。
※ 冷軋前須作去銹處理,以增進軋製精度及形狀完 整。去銹之法採酸洗法。
※ 冷軋屬於冷加工,可將鋼材晶粒沿加工方向拉長,
促使鋼材強、硬度變大,即為加工硬化。
§ 5-3 鋼料製品之種類及用途概述
※ 常見的鋼料製品及其用途概述如下:
1. 板材:如鋼板,用於造船、建築及機械結構,也 可繼續軋成鋼片或鋼帶。
2. 鋼軌:用於鐵路或特種構造。
3. 構造用型鋼:包括角鋼、I形樑、槽形鋼等,大多 用於機械構造。
4. 桿材:多用以繼續軋製或抽製線材。
5. 線材:用於機械構造或建築上。成捲之鋼線,俗 稱圓盤。
6. 鋼管:用於化工、石油或公共事業。
※ 鋼材之分類法:
依合金元素之有無劃分:
1. 碳鋼:主要成份為Fe及C,但總或多或少含有 Mn、Si、P、S等雜質,不算是合金元素
。
2. 合金鋼:在碳鋼內添加合金元素Mn、V、Cr、
Ni、W、……等一種或多種,以改善 其性質所得之鋼。
依煉鋼法劃分:
1. 轉爐鋼 2. 平爐鋼 3. 電爐鋼 4. 坩堝鋼
依含碳量多寡劃分:
1. 工業用純鐵
2. 低碳鋼:含碳0.30 %以下(重量百分率,下同) 3. 中碳鋼:含碳0.30 ~ 0.60 %
4. 高碳鋼:含碳0.60 %以上
依軟硬程度劃分:
1. 極軟鋼:含碳0.1 %以下,適於製造鍍錫或鍍鋅鐵皮。
2. 軟鋼:含碳0.15 ~ 0.25 %之間,用以製造鋼絲、螺釘、鋼板
、鋼管等。
3. 半軟鋼:含碳0.25 ~ 0.35 %之間,用於造船、建築、製軸與 齒輪等。
4. 半硬鋼:含碳0.35 %~ 0.60 %之間,適於中型及大型鍛造品 如軸、曲柄、曲柄銷、傳動軸、齒輪等。
5. 硬鋼:含碳0.60 ~ 0.80 %之間,用於土木工具、機件等。
6. 極硬鋼:含碳0.80 %~ 2.0 %之間,適於製造鑽、鑿、刀具
、模子、機件等。
依鋼之組織劃分:
1. 亞共析鋼(hypo-eutectoid steel):含碳量在0.80 % 以下之鋼稱之。其組織為波來鐵(pearlite)與 初析肥粒鐵。
2. 共析鋼(eutectoid steel):含碳量為0.80 %之鋼稱之
。其組織全為波來鐵。
3. 過共析鋼(hyper-eutectoid steel):含碳量超過0.80
%之鋼稱之。其組織為波來鐵與網狀之初析 雪明碳鐵(cementite)。
依鋼之用途劃分:
1. 構造用鋼:包括碳鋼及合金鋼中供機械及土木建 築構造用者。
2. 特種用途鋼:(除碳工具鋼外,皆為合金鋼)
工具鋼(tool steel):包括碳工具鋼及合金工 具鋼。
不銹鋼(stainless steel)
彈簧鋼(spring steel)
耐熱鋼(heat-resisting steel)
磁性鋼(magnetic steel)
特殊物性鋼(steels with special physical
properties):例如恆範鋼熱脹係數趨於零。
§ 5-4 鋼鐵工業最近之發展
※ 鋼鐵工業的新發展走向高產能、高品質。
※ 直接還原法(煉鐵技術):以氫氣或天然氣在高溫下與 精礦起直接還原作用,將鐵礦中之氧驅走,變成海綿 狀固體之法,又稱海綿鐵(sponge iron)法。
優點:建廠投資少、操作費用低、耗用能源少、
維護費用低,故被認為可與鼓風爐法並駕 齊驅。
缺點:(1) 需精礦或高級選礦設備。
(2) 較適合中、小型規模之產能(年產量小於 100萬噸),規模再大則經濟效益很成問 題。
(3) 需用電弧爐煉鋼,無法使用轉爐。
※ 薄鋼板之連鑄技術。
§§ 作業:
1. 目前通用的煉鋼法只有那三種?
2. 就發熱方式而言,冶金用電爐有那三種?
3. 試簡述電爐煉鋼法的優缺點?
4. 一貫作業煉鋼法可概括為那四大部份?
5. 鋼錠之種類可分那三種?
6. 鋼材之分類依含碳量多寡劃分為那四種?
7. 鋼材之分類依鋼之組織劃分為那三種?(請註明其組織及含碳
%)
