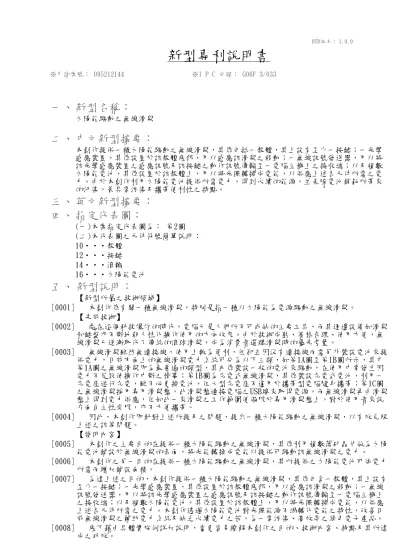

DTD版本： 1.0.0
新型專利說明書
※申請案號： 095212144 ※I P C 分類： G06F 3/033
一、 新型名稱：
太陽能驅動之無線滑鼠
二、 中文新型摘要：
本創作提供一種太陽能驅動之無線滑鼠，其係包括一殼體，其上設有至少一按鍵；一光學 感應裝置，其係設置於該殼體底部，用以感應該滑鼠之移動；一無線訊號發送器，用以將 該光學感應裝置之感應訊號及該按鍵之動作訊號傳輸至一電腦主機上之接收端；以及複數 太陽能電池，其係設置於該殼體上，用以將光照轉換成電能，以供應上述各元件所需之電 力。由於本創作利用太陽能電池提供所需電力，得到永續的能源，並免除電池銷耗所帶來 的汙染，兼具零污染及攜帶便利性之特點。
三、 英文新型摘要：
四、 指定代表圖：
(一)本案指定代表圖為： 第2圖 (二)本代表圖之元件符號簡單說明：
10‧‧‧殼體 12‧‧‧按鍵 14‧‧‧滾輪
16‧‧‧太陽能電池
五、 新型說明：
【新型所屬之技術領域】
[0001] 本創作係有關一種無線滑鼠，特別是指一種以太陽能為電源驅動之無線滑鼠。
【先前技術】
[0002] 處在這個科技爆炸的時代，電腦已是人們所不可或缺的主要工具，而其週邊設備如滑鼠 和鍵盤亦不斷地朝人性化操作使用的方向改良。由於技術成熟、價格合理、使用方便，無 線滑鼠已逐漸取代了傳統的滾球滑鼠，成為消費者選購滑鼠時的優先考量。
[0003] 無線滑鼠雖然無連接線，使用上較為便利，但卻正因沒有連接線而需另外裝設電池來提 供電力，目前市面上的無線滑鼠電力系統可分為以下三類，如第1A圖至第1B圖所示，其中 第1A圖之無線滑鼠即為最普遍的類型，其內係裝設一般的電池來驅動，在使用中常發生因 電力不足致使操作中斷之情事；第1B圖為充電式無線滑鼠，其係裝設充電式電池，利用一 充電座進行充電，雖不必更換電池，但大型充電座不適用於攜帶型電腦隨身攜帶；第1C圖 之無線滑鼠採用專用滑鼠墊，此滑鼠墊連接電腦之USB埠來取得電源，而無線滑鼠再由滑鼠 墊上得到電力供應，但如此一來滑鼠之工作範圍便侷限於專用滑鼠墊上，對於使用者來說 介面自主性受限，亦不方便攜帶。
[0004] 因此，本創作即針對上述所提及之問題，提出一種太陽能驅動之無線滑鼠，以有效克服 上述之該等問題。
【發明內容】
[0005] 本創作之主要目的在提供一種太陽能驅動之無線滑鼠，其係利用複數薄矽晶片做為太陽 能電池鋪設於無線滑鼠的表面，將光能轉換成電能以提供可驅動該無線滑鼠之電力。
[0006] 本創作之另一目的在提供一種太陽能驅動之無線滑鼠，其所提供之太陽能電池可依電力 所需而增加鋪設面積。
[0007] 為達上述之目的，本創作提供一種太陽能驅動之無線滑鼠，其係包含一殼體，其上設有 至少一按鍵；一光學感應裝置，其係設置於該殼體底部，用以感應該滑鼠之移動；一無線 訊號發送器，用以將該光學感應裝置之感應訊號及該按鍵之動作訊號傳輸至一電腦主機上 之接收端；以及複數太陽能電池，其係設置於該殼體上，用以將光照轉換成電能，以供應 上述各元件所需之電力。本創作透過太陽能電池對光照能源不竭轉化電能之特性，改善目 前無線滑鼠之輔助電力系統及缺乏永續電力之苦，為一零污染、高效率之綠色電子產品。
[0008] 底下藉由具體實施例詳加說明，當更容易瞭解本創作之目的、技術內容、特點及其所達 成之功效。
【實施方式】
[0009] 本創作提供一種太陽能驅動之無線滑鼠，其可將光照能轉換成電能，提供永續不竭的電力 以驅動無線滑鼠，不需使用一般電池或充電電池，故可免除電池壽命耗盡後丟棄所造成的 汙染。
[0010] 本創作之外觀如第2圖所示，其係包含一殼體10，其上設有至少一按鍵12、一滾輪14及複數 太陽能電池16，此太陽能電池16係為一層厚度約0.3公厘之薄矽晶片，太陽能電池16之輸出 功率與照光之亮度有關，故於無線滑鼠之按鍵12前端並聯鋪設一層薄矽晶片做為太陽能電 池16，將光能轉化為電能以供應無線滑鼠所需之電力，一般驅動無線滑鼠需要5伏特的電 壓，而所需電能愈多，則太陽能電池16之鋪設面積愈廣，以吸收更多的光照能轉換成電 能。
[0011] 本創作之無線滑鼠內部另包含複數裝置，請見第3圖，其為本創作之無線滑鼠動作之方塊 圖，其中之光學感應裝置18係設置於殼體10之底部，用以感應無線滑鼠之移動，而在殼體 10內部另設有一無線訊號發送器20，用以將光學感應裝置18之感應訊號及按鍵12、滾輪14 之動作訊號傳輸至一電腦主機22上之接收端，使電腦主機22可將無線滑鼠之移動表現於游 標位移上，並實施按鍵12及滾輪14之動作訊號。此部份做動所需的能源亦是由太陽能電池 提供。
[0012] 本創作之無線滑鼠係採用無線射頻辨識技術(Radio Frequency ldentification, RFID)，
與電腦主機之連結互相傳遞訊號，如第4圖所示，當電燈照射在本創作之無線滑鼠上時，於 無線滑鼠上所鋪設之太陽能電池16便將光照能轉換成電能，以提供無線滑鼠運作所需之電 能，甚至在夜晚透過螢幕本身足夠充足的光源亦可以發電，而由於太陽能電池16以光照能 量產生電能，故在一般室內人工採光照明之工作照度下就可有所需之能量，而無線滑鼠中 之光學感應裝置即透過無線射頻辨識技術將無線訊號傳送至電腦主機22中，使無線滑鼠上 按鍵及滾輪之做動傳輸到電腦主機22中被執行。
[0013] 綜上所述，本創作提供一種太陽能驅動之無線滑鼠，其利用相當面積之薄矽晶片做為太陽 能電池，吸收光照能並轉換成電能供應給無線滑鼠，因此不需連接線由電腦主機提供電 源，亦不需安裝電池消耗任何化學物質，此外，由於光照能源永續不竭，可免除傳統無線 滑鼠必須更換電池的問題，更可減少電池所帶來的汙染，故本創作為一零污染之綠色電子 產品。
[0014] 唯以上所述者，僅為本創作之較佳實施例而已，並非用來限定本創作實施之範圍。故即凡 依本創作申請範圍所述之特徵及精神所為之均等變化或修飾，均應包括於本創作之申請專 利範圍內。
【圖式簡單說明】
[0022] 第1A圖至第1C圖為先前技術中無線滑鼠之示意圖。
[0023] 第2圖為本創作太陽能驅動之無線滑鼠之俯視圖。
[0024] 第3圖為本創作太陽能驅動之無線滑鼠之方塊示意圖。
[0025] 第4圖為本創作太陽能驅動之無線滑鼠之應用示意圖。
【主要元件符號說明】
[0015] 10‧‧‧殼體 [0016] 12‧‧‧按鍵 [0017] 14‧‧‧滾輪
[0018] 16‧‧‧太陽能電池 [0019] 18‧‧‧光學感應裝置 [0020] 20‧‧‧無線訊號發送器 [0021] 22‧‧‧電腦主機
六、 申請專利範圍：
1. 一種太陽能驅動之無線滑鼠，其係包括：一殼體，其上設有至少一按鍵；一光學感應裝 置，其係設置於該殼體底部，用以感應該滑鼠之移動；一無線訊號發送器，用以將該光學 感應裝置之感應訊號及該按鍵之動作訊號傳輸至一電腦主機上之接收端；以及複數太陽能 電池，其係設置於該殼體上，用以將光照轉換成電能，以供應上述各元件所需之電力。
2. 如申請專利範圍第1項所述之太陽能驅動之無線滑鼠，其中該太陽能電池係為一層薄矽 晶片，依據驅動所需之功率決定該薄矽晶片之鋪設面積。
3. 如申請專利範圍第2項所述之太陽能驅動之無線滑鼠，其中該薄矽晶片之厚度約為0.3厘 米。
4. 如申請專利範圍第1項所述之太陽能驅動之無線滑鼠，其上更可設有一滾輪裝置，用以 捲動視窗頁面。
5. 如申請專利範圍第1項所述之太陽能驅動之無線滑鼠，其中該太陽能電池係設置於該按 鍵之前端。
6. 如申請專利範圍第1項所述之太陽能驅動之無線滑鼠，其中該太陽能電池係為並聯。
7. 如申請專利範圍第1項所述之太陽能驅動之無線滑鼠，其係使用無線射頻辨識技術
(Radio Frequency ldentification, RFID)。
七、 圖式：
第1A圖
第1B圖
第1C圖
第2圖
第3圖
第4圖
