1 ^文档导读

文档指导您如何安装和配置开发环境、如何通过调用Huawei HiLens Framework SDK 提供的接口函数进行二次开发。

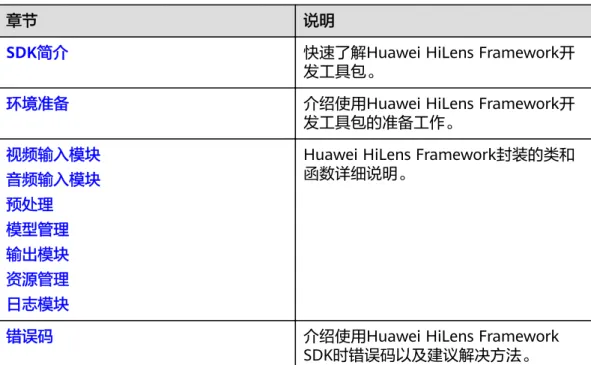

表1-1 文档导读

章节说明

SDK简介 快速了解Huawei HiLens Framework开

发工具包。

环境准备介绍使用Huawei HiLens Framework开

发工具包的准备工作。

视频输入模块音频输入模块预处理模型管理输出模块资源管理日志模块

Huawei HiLens Framework封装的类和函数详细说明。

错误码介绍使用Huawei HiLens Framework

SDK时错误码以及建议解决方法。

SDK 参考 1 文档导读

(6)

2 ^{SDK 简介}

SDK 概述

Huawei HiLens Framework开发工具包（Huawei HiLens Framework SDK，Huawei HiLens Framework Software Development Kit）是HiLens Kit上运行的HiLens Framework的c++开发包，使用户可以开发c++版本的技能并在HiLens Kit上运行。

Huawei HiLens Framework 简介

Huawei HiLens Framework通过封装底层接口、实现常用的管理功能，让开发者可以在Huawei HiLens管理控制台上方便地开发技能，培育AI生态。

Huawei HiLens Framework的分层结构如图2-1所示，Huawei HiLens Framework封装了底层的多媒体处理库（摄像头/麦克风驱动模块Media_mini），以及D芯片相关的图像处理库（DVPP）和模型管理库（ModelManager），另外开发者也可以使用熟悉的视觉处理库OpenCV。在此之上，Huawei HiLens Framework提供了以下6个模块供开发者使用，方便开发诸如人形检测、人脸识别、疲劳驾驶检测等技能，模块说明如表2-1所示。

SDK 参考 2 SDK 简介

(7)

图2-1 HiLens Framework 框架

表2-1 模块说明 序

号

模块功能

1 Input Manager 负责视频、音频等输入数据的接入管理。

2 Media Processor 负责视频、音频等媒体数据的处理。

3 Model Manager 负责模型的初始化与推理任务。

4 Output Manager 负责流、文件、消息通知等输出任务的管理。

5 Resource

Manager 负责文件、图片、模型等资源的路径管理。

6 Logging System 负责日志系统管理。

SDK 参考 2 SDK 简介

(8)

3 ^准备工作

3.1 环境准备

环境搭建

1. 查看您的编译机Linux系统环境。

执行uname -a可查看Linux系统信息,例如查看x86_64的ubuntu系统信息：

Linux ubuntu 4.4.0-144-generic #170-Ubuntu SMP Thu Mar 14 11:56:20 UTC 2019 x86_64 x86_64 x86_64 GNU/Linux

2. 查看端侧设备HiLens Kit的系统环境。

登录端侧设备的系统环境请参见使用SSH连接到HiLens Kit。

例执uname -a，可得如下HiLens Kit系统环境：

Linux Euler 4.19.36-vhulk1907.1.0.h448.eulerosv2r8.aarch #1 SMP Mon Jul 22 00.00.00 UTC 2019 aarch64 aarch64 aarch64 GNU/Linux

3. 下载交叉编译工具，并解压下载的压缩包。

如果您的编译机是x86_64的Linux系统，可以直接下载我们提供的交叉编译工具，

里面已经包含了HiLens Kit上需要的库。

4. 进入交叉编译工具目录后，执行指令pwd获取路径位置，编译时设置编译器路 径。

如果您的编译机是x86_64的Linux系统，路径位置是“.../aarch64-linux-gnu- gcc-7.3.0”，则编译时设置路径为：

export CC=".../aarch64-linux-gnu-gcc-7.3.0/bin/aarch64-linux-gnu-gcc"

export CXX=".../aarch64-linux-gnu-gcc-7.3.0/bin/aarch64-linux-gnu-g++"

详细的编译指导请参考步骤6中的示例代码。

5. 下载Huawei HiLens Framework SDK开发包：“cloud-c-sdk- HiLensFramework-1.0.4.tar.gz”，并解压，重命名文件名。

下载地址请参见SDK下载。

6. 参考示例程序和接口调用说明进行代码开发，编译指导和示例代码说明，详见示例代码中的“README.md”。

请单击下载Huawei HiLens Framework示例代码。

SDK 参考 3 准备工作

(9)

说明

搭建环境时，下载SDK开发包和参考示例程序进行代码开发必须在编译机上进行安装、调试。

技术支持渠道

开发者社区提供的技术支持渠道如下：

开发过程中，您有任何问题可以在Huawei HiLens服务论坛中发帖求助。

3.2 SDK 下载

请根据HiLens Framework固件版本号选择SDK软件包下载，如表3-1所示。HiLens Framework固件版本号请登录Huawei HiLens控制台，在“设备管理>设备列表”页面查看固件版本信息。

表3-1 SDK 下载

固件版本 SDK下载

1.0.6及以下版本请单击下载HiLens Framework SDK 1.0.7版本请单击下载HiLens Framework SDK 1.0.8版本、1.0.9版本请单击下载HiLens Framework SDK 1.1.0及以上版本请单击下载HiLens Framework SDK

SDK 参考 3 准备工作

(10)

4 ^初始化

4.1 初始化 HiLens Framework

该接口用于初始化HiLens Framework。在调用HiLens Framework的其他接口之前，

需要先做全局初始化。

接口调用

HiLensEC hilens::Init(const std::string & verify)

参数说明

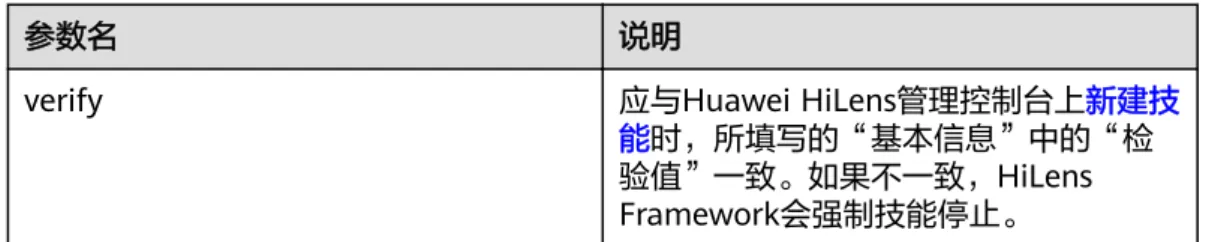

表4-1 参数说明

参数名说明

verify 应与Huawei HiLens管理控制台上新建技

能时，所填写的“基本信息”中的“检验值”一致。如果不一致，HiLens Framework会强制技能停止。

返回值

返回值为0即成功，其他即失败，失败响应参数如错误码所示。

4.2 释放 HiLens Framework

调用下面的接口来释放相关资源。

接口调用

HiLensEC hilens::Terminate()

SDK 参考 4 初始化

(11)

返回值

SDK 参考 4 初始化

(12)

5 ^{视频输入模块}

5.1 输入模块简介

hilens::VideoCapture 类

使用视频采集器来读取本地摄像头或IP摄像头的数据。

#include <video_capture.h>

构造及析构函数

~VideoCapture()

virtual hilens::VideoCapture::~VideoCapture()

5.2 视频采集器

本地摄像头

构造视频采集器（本地摄像头），如果创建失败可以查看技能日志或输出来定位错误原因。

● 接口调用

static std::shared_ptr<VideoCapture> hilens::VideoCapture::Create()

● 返回值

成功则返回视频采集器实例, 失败则返回nullptr。

IP 摄像头

构造视频采集器（IP摄像头），如果创建失败可以查看技能日志或输出来定位错误原因。

● 接口调用

static std::shared_ptr<VideoCapture> hilens::VideoCapture::Create(const std::string & name）

SDK 参考 5 视频输入模块

(13)

static std::shared_ptr<VideoCapture> hilens::VideoCapture::Create(const std::string & name, const unsigned int width, const unsigned int height)

● 参数说明

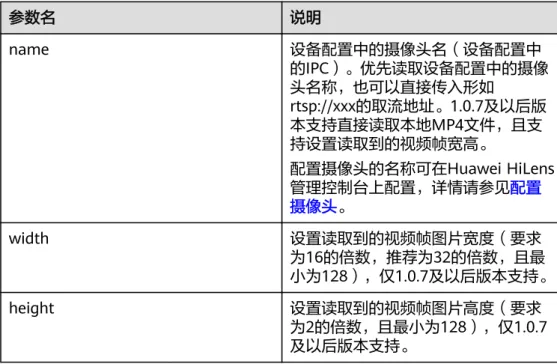

表5-1 参数说明

参数名说明

name 设备配置中的摄像头名（设备配置中

的IPC）。优先读取设备配置中的摄像头名称，也可以直接传入形如

rtsp://xxx的取流地址。1.0.7及以后版本支持直接读取本地MP4文件，且支持设置读取到的视频帧宽高。

配置摄像头的名称可在Huawei HiLens 管理控制台上配置，详情请参见配置摄像头。

width 设置读取到的视频帧图片宽度（要求

为16的倍数，推荐为32的倍数，且最小为128），仅1.0.7及以后版本支持。

height 设置读取到的视频帧图片高度（要求

为2的倍数，且最小为128），仅1.0.7 及以后版本支持。

USB 摄像头

构造视频采集器（USB摄像头），如果创建失败则抛出一个CreateError，开发者可以查看技能日志或输出来定位错误原因。目前只支持插入一路UVC摄像头，摄像头ID为 0。

● 接口调用

static std::shared_ptr hilens::VideoCapture::Create(int dev)

● 参数说明

表5-2 参数说明

参数名说明

dev HiLens Kit系统中“/dev”中的UVC摄

像头ID。

HiLens Kit系统可通过SSH登录，详情请参见使用SSH连接到HiLens Kit。

● 返回值

成功则返回视频采集器实例,失败则返回nullptr。

(14)

5.3 读取摄像头视频帧

读取一帧视频。如果摄像头读取发生错误，此接口将会抛出一个异常 (std::runtime_error)。

接口调用

virtual cv::Mat hilens::VideoCapture::Read()

返回值

如果是IPC或本地摄像头，则返回的是YUV_NV21的数据，如果是UVC摄像头，则返回 BGR数据。

5.4 获取视频的宽度

返回视频宽度。

接口调用

virtual int hilens::VideoCapture::Width()

返回值

视频宽度。

5.5 获取视频的高度

返回视频高度。

接口调用

virtual int hilens::VideoCapture::Height()

返回值

视频高度。

(15)

6 ^{音频输入模块}

6.1 输入模块简介

hilens::AudioCapture 类

使用音频采集器来读取本地音频文件的数据，相关头文件已集成到“hilens.h”。

#include <hilens.h>

构造及析构函数

~AudioCapture()

virtual hilens::AudioCapture::~AudioCapture()

6.2 音频采集器

本地音频文件

构造音频采集器，如果创建失败可以查看技能日志或输出来定位错误原因，本地麦克风使用默认参数采集数据，采样率44100，位宽16bit，双声道采集，每一帧采样点数 1024。

● 接口调用

1.0.8及以上固件版本

static std::shared_ptr<AudioCapture> hilens::AudioCapture::Create(const std::string filePath)

1.1.0及以上固件版本

static std::shared_ptr<AudioCapture> Create(const struct AudioProperties&

property)

● 参数说明

SDK 参考 6 音频输入模块

(16)

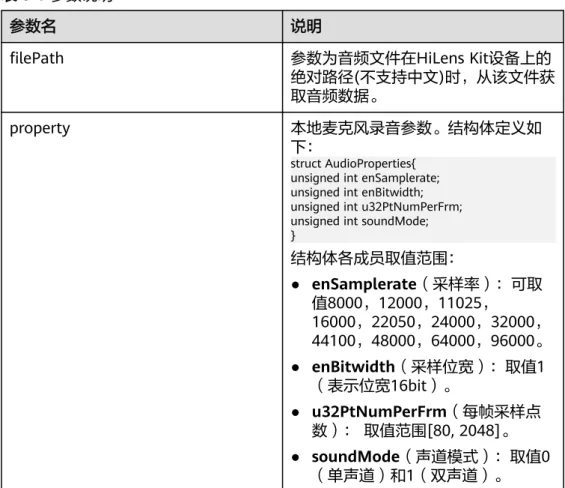

表6-1 参数说明

参数名说明

filePath 参数为音频文件在HiLens Kit设备上的

绝对路径(不支持中文)时，从该文件获取音频数据。

property 本地麦克风录音参数。结构体定义如

下：struct AudioProperties{

unsigned int enSamplerate;

unsigned int enBitwidth;

unsigned int u32PtNumPerFrm;

unsigned int soundMode;

}

结构体各成员取值范围：

● enSamplerate（采样率）：可取 值8000，12000，11025，

16000，22050，24000，32000，

44100，48000，64000，96000。

● enBitwidth（采样位宽）：取值1

（表示位宽16bit）。

● u32PtNumPerFrm（每帧采样点 数）：取值范围[80, 2048]。

● soundMode（声道模式）：取值0

（单声道）和1（双声道）。

说明

● 每帧的采样点个数u32PtNumPerFrm和采样率enSamplerate的取值决定了硬件产生 中断的频率，频率过高会影响系统的性能，跟其他业务也会相互影响，建议这两个参数的取值满足算式：“(u32PtNumPerFrm * 1000)/enSamplerate >=10”，比如在采样率为16000Hz时，建议设置采样点个数大于或者等于 160。

● 本地麦克风只有一个，不支持多个进程设置不同录音参数，先设置的生效，后设置的如果参数有不同，会设置失败。

● 本接口与播放音频文件的接口不可同时调用。

● 返回值

成功则返回音频采集器实例,失败则返回nullptr。

6.3 读取音频数据

读取一帧或者多帧音频。仅支持1.0.8及以上固件版本。

● 接口调用

virtual int hilens::AudioCapture::Read(AudioFrame &frames, int n=1)

● 参数说明

结构体AudioFrame定义如下，参数如表6-2所示。

typedef struct AudioFrame_s{

std::shared_ptr<void> data;

(17)

unsigned int size;

}AudioFrame;

表6-2 参数说明

参数名说明

data 输出参数，存放读取到音频数据的智

能指针。

size 输出参数，读取到音频数据的大小。

n 输入参数，一次读取音频帧数，最大

不超过512。

● 返回值

成功返回0，失败则返回-1，失败时可通过日志查看原因。

(18)

7 ^预处理

7.1 预处理模块简介

hilens::Preprocessor 类

硬件加速的预处理器

#include <media_process.h>

析构函数

~Preprocessor()

virtual hilens::Preprocessor::~Preprocessor()

7.2 构造图像预处理器

构造并初始化一个预处理器,用于进行Resize/Crop操作（3559硬件加速）。如果失败可以查看技能日志或输出来定位错误原因。

接口调用

static std::shared_ptr<Preprocessor> hilens::Preprocessor::Create()

返回值

成功则返回预处理器的指针，初始化失败则返回nullptr。

7.3 改变图片尺寸

对图片进行缩放。

接口调用

HiLensEC hilens::Preprocessor::Resize(const cv::Mat & src, cv::Mat & dst, unsigned int w, unsigned int h, int type = 0)

SDK 参考 7 预处理

(19)

参数说明

表7-1 参数说明

参数名说明

src 源图，必须为NV21的格式。宽度范围

[64, 1920], 2的倍数；高度范围[64, 1080], 2的倍数。

如果输入不是NV21格式，请把输入的源图片转换为NV21格式，详情请参见转换图片颜色格式。

dst 目的图片。

w 缩放宽度，范围[64, 1920], 2的倍数。

h 缩放高度，范围[64, 1080], 2的倍数。

type 目的图片的格式，0为NV21,1为NV12，

默认为0。

返回值

7.4 裁剪图片

对图片进行裁剪。

接口调用

HiLensEC hilens::Preprocessor::Crop(const cv::Mat & src, cv::Mat & dst, unsigned int x, unsigned int y, unsigned int w, unsigned int h, int type = 0)

参数说明

表7-2

参数名说明

src 源图，必须为NV21的格式。宽度范围

[64, 1920], 2的倍数；高度范围[64, 1080], 2的倍数。

如果输入不是NV21格式，请把输入的源图片转换为NV21格式，详情请参见转换图片颜色格式。

dst 目的图片。

(20)

参数名说明

x 裁剪区域左上角x坐标，范围[0, 1920], 2

的倍数。

y 裁剪区域左上角y坐标，范围[0, 1080], 2

的倍数。

w 缩放宽度，范围[64, 1920], 2的倍数。

h 缩放高度，范围[64, 1080], 2的倍数。

type 目的图片的格式，0为NV21,1为NV12，

默认为0。

返回值

7.5 转换图片颜色格式

转换图片的颜色格式。opencv原生未提供RGB/BGR到NV12/NV21的转换选项，故在这里做补充。

接口调用

HiLensEC hilens::CvtColor(const cv::Mat & src, cv::Mat & dst, CvtCode code)

参数说明

表7-3 参数说明

参数名说明

src 源图(BGR888或RGB888)。

dst 目的图片。

code 颜色转换码，指定何种转换类型，可选RGB2YUV_NV12、

RGB2YUV_NV21、BGR2YUV_NV12、BGR2YUV_NV21。

enum hilens::CvtCode

具体枚举值详情请见表7-4。

表7-4 颜色转换码

枚举值说明

BGR2YUV_NV12 BGR转YUV_NV12。

RGB2YUV_NV12 RGB转YUV_NV12。

(21)

枚举值说明

BGR2YUV_NV21 BGR转YUV_NV21。

RGB2YUV_NV21 RGB转YUV_NV21。

返回值

(22)

8 ^模型管理

8.1 模型管理简介

hilens::Model 类

模型管理器，使用模型管理器加载模型并进行推理。

#include <model.h>

析构函数

~Model()

virtual hilens::Model::~Model( )

Model析构时会释放掉hiai::Graph等资源。

8.2 创建模型

构造一个模型。HiLens kit可以使用昇腾310芯片支持的模型来进行推理，使用此方法来构造一个后续用于推理的模型。模型构造失败则会抛出一个CreateError，并在日志上打印出错误码（例如0x1013011为模型路径错误）。当返回的对象被析构时，对应的模型资源也被释放。

接口调用

static std::shared_ptr<Model> hilens::Model::Create(const std::string & filename)

参数说明

表8-1 参数说明

参数名说明

filename 模型文件路径。假设模型放在./

mymodels/test.om，则filename为 “./

mymodels/test.om”。

SDK 参考 8 模型管理

(23)

返回值

成功则模型管理器实例的指针，失败则返回nullptr。

8.3 模型推理

将数据输入模型进行推理，推理结束后将推理结果返回。

接口调用

virtual HiLensEC hilens::Model::Infer(const InferDataVec & inputs, InferDataVec &

outputs)

参数说明

表8-2 参数说明

参数名参数类型说明

inputs InferDataVector，请参见参数类型说明。

推理输入数据。

outputs InferDataVector，请参见参数类型说明。

推理输出。

参数类型说明

● InferDataVec 模型推理输入输出。

typedef std::vector<InferData> hilens::InferDataVec

● InferData

struct InferData

{ unsigned int size; // 输出大小 std::shared_ptr<unsigned char> data; // 数据指针 /**

* @brief 构造一个空的模型推理数据 */

InferData() : size(0), data(nullptr) {}

/**

* @brief 从一个cv::Mat构造一个InferData * @param img 输入图片

*/

InferData(const cv::Mat &img);

/**

* @brief 从一组指针数据构造一个InferData

* @param data 数据指针，此构造函数会拷贝这部分数据 * @param size 数据大小（字节）

*/

InferData(const unsigned char *data, unsigned int size);

};

(24)

返回值

如果推理的实际输入与模型输入大小不一致，推理将会失败。此时infer的返回值将是一个int的错误码，日志会报出错误信息，开发者可以通过错误信息来定位错误。

(25)

9 ^输出模块

9.1 输出模块简介

hilens::Display 类

使用Display类来将图片输出到显示器上。

#include <output.h>

构造及析构函数

~Display()

virtual hilens::Display::~Display()

9.2 构造用于输出的显示器

构造显示器，用来将图片显示到显示器或是输出到视频流。如果创建失败则抛出一个 CreateError，开发者可以查看技能日志或输出来定位错误原因。

如果是H264_FILE类型的，需要注意，生成的文件仅是h264编码的裸视频流，不含帧率等信息，而且HiLens Framework并未限制文件大小。所以此功能建议只作为调试使用。

接口调用

static std::shared_ptr hilens::Display::Create(Type type, const char * path = NULL)

参数说明

表9-1 参数说明

参数名说明

type 显示类型，可选HDMI、RTMP、

H264_FILE。

SDK 参考 9 输出模块

(26)

参数名说明

path 如果类型为HDMI则忽略此参数，如果是

RTMP则path为RTMP服务器的URL

（ rtmp://xxxx），为H264_FILE则path 为输出文件的路径（如

hilens::GetWorkspacePath()+"/

out.h264"）。

返回值

成功则返回一个显示器实例，失败则返回nullptr。

9.3 输出一帧图片

输出一张图片。注意，在第一次调用该接口时，输出模块会根据输入的图片尺寸来设置视频尺寸，此后的调用中skill必须保证输入图片的尺寸与之前的一致。

接口调用

virtual HiLensEC hilens::Display::Show(const cv::Mat & frame)

参数说明

表9-2 参数说明

参数名说明

frame 被显示的图片，必须为NV21格式。

返回值

9.4 上传文件

UploadFile()

上传一个文件到OBS，此方法会阻塞线程，直至上传结束。目标OBS桶可在HiLens页面上进行配置，详情请参见配置数据存储位置。

● 接口调用

HiLensEC hilens::UploadFile(const std::string & key, const std::string & filepath, const std::string & mode)

● 参数说明

(27)

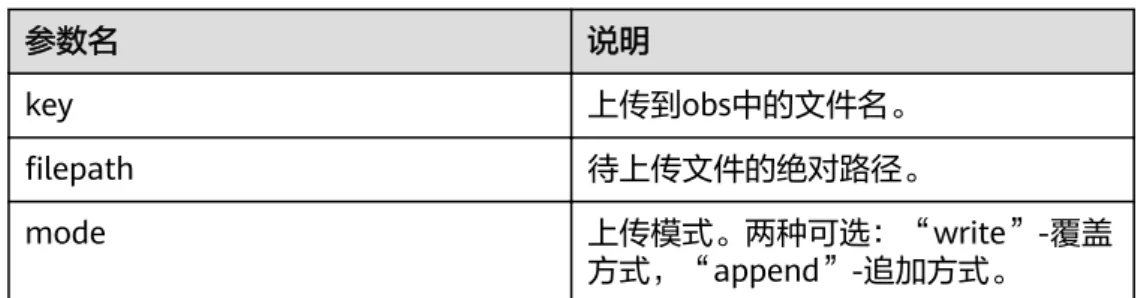

表9-3 参数说明

参数名说明

key 上传到obs中的文件名。

filepath 待上传文件的绝对路径。

mode 上传模式。两种可选：“write”-覆盖

方式，“append”-追加方式。

● 返回值

UploadFileAsync()

异步上传一个文件，会立即返回。

● 接口调用

HiLensEC hilens::UploadFileAsync(const std::string & key, const std::string &

filepath, const std::string & mode, void(*)(int) callback = NULL)

● 参数说明

表9-4 参数说明

参数名说明

filepath 待上传文件的绝对路径。

mode 上传模式，”write” or

“append”。

callback 回调函数。

● 返回值

9.5 上传缓冲区数据

UploadBuffer()

上传一个buffer到OBS，此方法会阻塞线程，直至上传结束。目标OBS桶可在Huawei HiLens控制台上进行配置，详情请参见配置数据存储位置。

● 接口调用

HiLensEC hilens::UploadBuffer(const std::string & key, const unsigned char * buffer, const unsigned char * buffer, size_t bufferSize, const std::string &

mode)

(28)

● 参数说明

表9-5 参数说明

参数名说明

buffer 待上传buffer的指针。

bufferSize 待上传buffer的大小。

“append”。

● 返回值

UploadBufferAsync()

异步上传一个buffer，会立即返回。

● 接口调用

HiLensEC hilens::UploadBufferAsync(const std::string & key,

std::shared_ptr<const unsigned char> buffer, size_t bufferSize, const std::string

& mode, void(*)(int) callback = NULL)

● 参数说明

表9-6 参数说明

参数名说明

buffer 待上传buffer的指针。

bufferSize 待上传buffer的大小。

“append”。

● 返回值

9.6 发送 POST 请求

发送一个POST请求。此方法是同步的，请求发送过程中会阻塞直到发送完毕。支持 TLS1.2安全协定，超时设为20秒。

(29)

接口调用

int hilens::POST(const std::string & url, const Json::Value & body, long & httpcode, std::string * response = NULL, POSTHeaders * headers = NULL)

参数说明

表9-7 参数说明

参数名说明

url 统一资源定位符。

body 表示消息体内容的Json对象。

httpcode http请求返回值，如返回值为200则请求

成功，返回值为404则不存在。

response 响应，不填则为空。

headers 请求头部，不填则忽略头部。

typedef std::vector<std::string>

hilens::POSTHeaders

POST请求的头部调用例如：

headers.push_back(“Content-Type:

application/json”);然后将其作为POST 的参数传入。

返回值

CURL返回值，0为成功。

9.7 发送一条消息

SendMessage()

发送一条消息（同步），阻塞直到发送完毕，需要先在控制台上配置好订阅，详情请见配置订阅消息。仅支持1.0.7及以后版本使用。

● 接口调用

HiLensEC hilens::UploadBuffer(const std::string & subject, const std::string &

message)

● 参数说明

表9-8 参数说明

参数名说明

subject 邮件主题（仅配置为邮件时有效）, 长

度不能超过170个字符。

(30)

参数名说明

message 消息内容, 不超过85个字符。

● 返回值

SendMessageAsync()

发送一条消息（异步），需要先在控制台上配置好订阅，详情请见配置订阅消息。仅支持1.0.7及以后版本使用。

● 接口调用

HiLensEC hilens::UploadBuffer(const std::string & subject, const std::string &

message, void (*callback)(int) = NULL)

● 参数说明

表9-9 参数说明

参数名说明

subject 邮件主题（仅配置为邮件时有效）, 长

度不能超过170个字符。

message 消息内容, 不超过85个字符。

● 返回值

9.8 播放音频文件

播放本地AAC格式音频文件。在HiLens Kit设备的音频输出口接上耳机或者音箱，调用该接口时便可听到声音。

● 接口调用

HiLensEC PlayAacFile(const std::string filePath, int vol)

● 参数说明

表9-10 参数说明

参数名说明

filePath 本地音频文件绝对路径（不支持中

文）。

vol 播放音频音量大小，取值范围[-121,

6]。

(31)

说明

本接口与音频采集器的接口不可同时调用。

● 返回值

(32)

10 ^资源管理

10.1 获取模型路径

返回技能模型目录的路径。

对于技能代码包和模型分离的情况，模型会下载到特定目录，使用此函数来获取该路径。如果HiLens Framework没有获取模型所在目录，则返回当前路径。

接口调用

std::string hilens::GetModelDirPath()

返回值

返回字符串，技能模型所在目录路径（末尾带“/”），如果获取失败则返回空字符串。

10.2 获得技能工作区目录

返回技能工作区目录的路径。

由于证书校验等问题，不允许在技能安装目录下写操作，故需要指定各技能可写的工作区位置。

接口调用

std::string hilens::GetWorkspacePath()

返回值

返回字符串，技能工作区路径（末尾带“/”），如果获取失败则返回空字符串。

SDK 参考 10 资源管理

(33)

10.3 获得技能配置

获取技能配置，即技能配置文件中的内容解析成的Json对象（jsoncpp）。注意此函数每次都会读取配置文件并解析成Json对象，所以如果需要读多个配置项，请将返回值存为一个变量，不要过于频繁的调用GetSkillConfig()。

接口调用

Json::Value hilens::GetSkillConfig()

返回值

返回技能配置Json对象。如果解析失败，则返回一个空的Json::Value（可用.empty() 判断）。

10.4 下载 OBS 文件

从OBS下载一个文件。

接口调用

HiLensEC hilens::DownloadFileFromOBS(const std::string & url, const std::string &

downloadTo)

参数说明

表10-1 参数说明

参数名说明

url OBS资源的链接。资源链接获取详情请

参见OBS控制台指南>通过对象URL访问对象。

download_to 指定下载到哪个目录。

返回值

10.5 计算文件的 md5 值

计算一个文件的md5值。

接口调用

std::string hilens::MD5ofFile(const std::string & filepath)

(34)

参数说明

表10-2 参数说明

参数名说明

file 文件路径。

返回值

字符串，文件的MD5值。如果读取文件失败，则返回空字符串。

(35)

11 ^{难例上传模块}

11.1 难例上传介绍及说明

1.1.2固件版本开始支持边缘AI难例发现算法，如果要使用难例上传相关接口，请先升级固件版本到1.1.2，详情请见升级固件版本。

当前主要支持的难例发现算法如下。

● 图片分类

CrossEntropyFilter(threshold_cross_entropy)

原理：根据推理结果的交叉熵，判断熵是否小于交叉熵，小于则为难例。

输入：推理结果prediction classes list，例如[class1-score, class2-score, class2-score,....]，class-score表示类别得分，其范围为[0,1]。

输出： True or False，True是难例，False是非难例。

● 目标检测

IBT (image-box-thresholds)

原理：box_threshold框阈值用于计算图片难例系数，推理结果的置信度得分小于阈值的数量占总输出推理框的百分比；img_threshold图阈值用于判断该图片是否是难例。

输入： prediction boxes list,，例如[bbox1, bbox2, bbox3,....]，其中bbox = [xmin, ymin, xmax, ymax, score, label]，x和y为框的坐标，score表示置信度 得分，label表示类别标签，score的范围需要为[0,1]。

输出： True or False，True是难例， False是非难例。

CSF(confidence score filter)

原理：box_threshold_low和box_threshold_up框阈值用于判断该图片是否是难例，方法是只要有一个输出框置信度得分在区间[box_threshold_low,

box_threshold_up]，就判断该图片是难例。

输入：prediction boxes list,，例如[bbox1, bbox2, bbox3,....],，其中bbox = [xmin, ymin, xmax, ymax, score, label]，x和y为框的坐标，score表示置信度 得分，label表示类别标签，score范围为[0,1]。

输出：True or False， True是难例， False是非难例。

SDK 参考 11 难例上传模块

(36)

11.2 构造 HardSample 实例

接口调用

HardSampleInferface &hilens::GetHardSampleInstance()

返回值

返回一个HardSampleInferface对象。

11.3 初始化

初始化HardSampleInferface对象。

接口调用

virtual bool hilens::HardSampleInferface::Init(const float thresholdOne, const float thresholdTwo, const DetectionFilterType filterType)

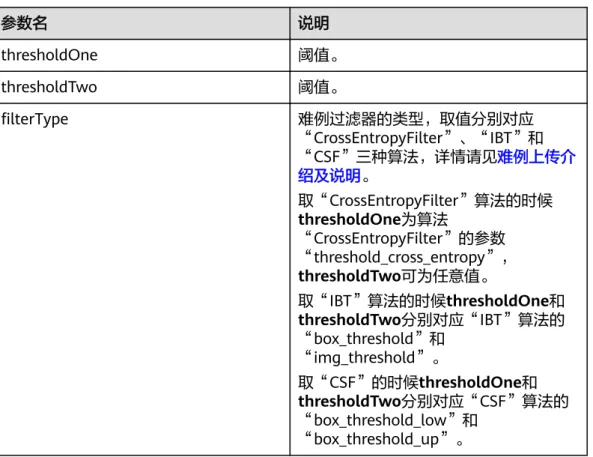

表11-1 参数说明

参数名说明

thresholdOne 阈值。

thresholdTwo 阈值。

filterType 难例过滤器的类型，取值分别对应

“CrossEntropyFilter”、“IBT”和

“CSF”三种算法，详情请见难例上传介绍及说明。

取“CrossEntropyFilter”算法的时候 thresholdOne为算法

“CrossEntropyFilter”的参数

“threshold_cross_entropy”，

thresholdTwo可为任意值。

取“IBT”算法的时候thresholdOne和 thresholdTwo分别对应“IBT”算法的

“box_threshold”和

“img_threshold”。

取“CSF”的时候thresholdOne和 thresholdTwo分别对应“CSF”算法的

“box_threshold_low”和

“box_threshold_up”。

返回值

返回bool值，表示初始化成功或失败。

(37)

11.4 难例图片判断

根据结果判断输入图片是否是难例。

接口调用

virtual bool Filter(const float inferResult[], const int size);

virtual bool Filter(const std::vector<Bbox> &bboxList, DetectionFilterType type);

表11-2 参数说明 1

参数名说明

inferResult[] float数组，分类算法得到的各类别置信度。

size 输入大小。

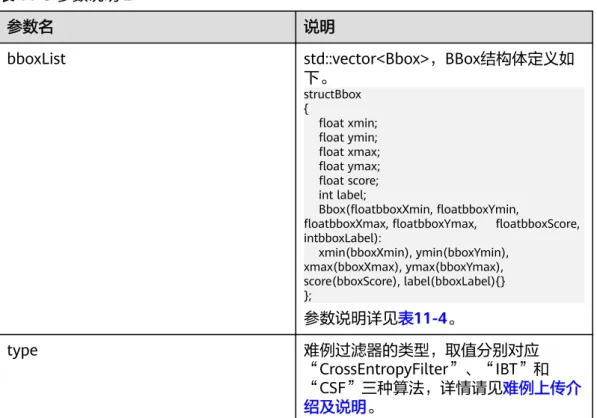

表11-3 参数说明 2

参数名说明

bboxList std::vector<Bbox>，BBox结构体定义如下。structBbox

{ float xmin;

float ymin;

float xmax;

float ymax;

float score;

int label;

Bbox(floatbboxXmin, floatbboxYmin,

floatbboxXmax, floatbboxYmax, floatbboxScore, intbboxLabel):

xmin(bboxXmin), ymin(bboxYmin), xmax(bboxXmax), ymax(bboxYmax), score(bboxScore), label(bboxLabel){}

};

参数说明详见表11-4。

type 难例过滤器的类型，取值分别对应

“CrossEntropyFilter”、“IBT”和

“CSF”三种算法，详情请见难例上传介绍及说明。

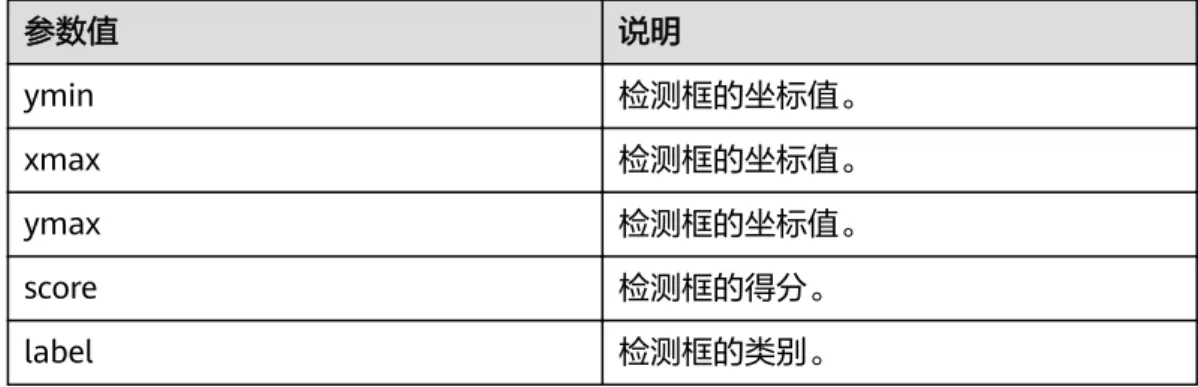

表11-4 Bbox 结构体说明

参数值说明

xmin 检测框的坐标值。

(38)

参数值说明

ymin 检测框的坐标值。

xmax 检测框的坐标值。

ymax 检测框的坐标值。

score 检测框的得分。

label 检测框的类别。

返回值

返回bool值，表示是否是难例图片。

11.5 获取难例配置

接口调用

Json::Value GetHardSampleConfig()

返回值

Json::Value对象，可以解析出各配置项的值。

11.6 更新难例配置

更新难例配置到难例配置文件，并根据输入更新云侧难例上传状态。

接口调用

HiLensEC SetHardSampleConfig(const std::string &confStr)

表11-5 参数说明

参数名说明

confStr 要更新的难例配置，需要是string格式的

json值。

返回值

HiLensEC错误码，0成功，其他为失败。

(39)

12 ^日志模块

12.1 设置打印日志的级别

设置日志级别。

接口调用

void hilens::SetLogLevel(LogLevel level)

参数说明

表12-1 参数说明

参数名说明

level 日志级别。可选Trace、Debug、Info、

Warning、Error、Fatal。

enum hilens::LogLevel

具体枚举值详情请见表12-2。

表12-2 日志枚举值说明

枚举值说明

TRACE 打印Trace及以上级别的日志。

DEBUG 打印Debug及以上级别的日志。

INFO 打印Info及以上级别的日志。

WARNING 打印Warning及以上级别的日志。

ERROR 打印Error及以上级别的日志。

FATAL 打印Fatal级别的日志。

SDK 参考 12 日志模块

(40)

返回值

无。

12.2 打印 Trace 级别的日志

打印一条Trace级别的日志。使用方式类似于printf。

接口调用

void hilens::Trace(const char * fmt, ... )

参数说明

表12-3 参数说明

参数名说明

fmt 字符串，可以包含嵌入的格式化标签，

格式化标签可被随后的附加参数中指定的值替换，并按需求进行格式化。单条日志支持最大255个字符。

…（附加参数）根据不同的 fmt 字符串，函数可能需要

一系列的附加参数，每个参数包含了一个要被插入的值，替换了 fmt 参数中指定的每个 % 标签。参数的个数应与 % 标签的个数相同。使用方式类似printf，

示例：hilens::Trace("字符串为 %s \n" , str);

返回值

无。

12.3 打印 Debug 级别的日志

打印一条Debug级别的日志。使用方式类似于printf。

接口调用

void hilens::Debug(const char * fmt, ... )

(41)

参数说明

表12-4 参数说明

参数名说明

一系列的附加参数，每个参数包含了一个要被插入的值，替换了 fmt 参数中指定的每个 % 标签。参数的个数应与 % 标签的个数相同。示例：

hilens::Debug("字符串为 %s \n" , str);

返回值

无。

12.4 打印 Info 级别的日志

打印一条Info级别的日志。使用方式类似于printf。

接口调用

void hilens::Info(const char * fmt, ... )

参数说明

表12-5 参数说明

参数名说明

fmt 字符串，可以包含嵌入的格式化标签，格

式化标签可被随后的附加参数中指定的值替换，并按需求进行格式化。单条日志支持最大255个字符。

一系列的附加参数，每个参数包含了一个要被插入的值，替换了 fmt 参数中指定的每个 % 标签。参数的个数应与 % 标签的个数相同。示例：hilens::Info("字符串为 %s \n" , str);

(42)

返回值

无。

12.5 打印 Warning 级别的日志

打印一条Warning级别的日志。使用方式类似于printf。

接口调用

void hilens::Warning(const char * fmt, ... )

参数说明

表12-6 参数说明

参数名说明

hilens::Warning("字符串为 %s \n" , str);

返回值

无。

12.6 打印 Error 级别的日志

打印一条Error级别的日志。使用方式类似于printf。

接口调用

void hilens::Error(const char * fmt, ... )

(43)

参数说明

表12-7 参数说明

参数名说明

hilens::Error("字符串为 %s \n" , str);

返回值

无。

12.7 打印 Fatal 级别的日志

打印一条Fatal级别的日志。使用方式类似于printf。

接口调用

void hilens::Fatal(const char * fmt, ... )

参数说明

表12-8 参数说明

参数名说明

hilens::Fatal("字符串为 %s \n" , str);

(44)

返回值

无。

(45)

13 ^错误码

HiLens Framework返回的错误码属于Hilens EC类型，错误码（Hilens EC枚举值）如表13-1所示。

表13-1 错误码

错误码说明

OK=0 没有错误。

UNKNOWN_ERROR 未知错误。

INIT_CURL_ERROR 初始化CURL错误。

CREATE_DIR_FAILED 创建文件夹失败。

OPENFILE_FAILED 打开文件失败。

RENAME_FAILED 重命名失败。

ACCESS_FILE_FAILED 文件不存在或无文件访问权限。

INVALID_BUF 无效的BUF。

COULDNT_RESOLVE_HOST 无法解析，查看网络是否通畅。

WRITE_ERROR 写错误，检查下载目录是否有写权限，

空间是否足够。

TIMEOUT 请求超时。

AUTH_FAILED 认证信息错误，检查ak，sk，token是否有效。

NOT_FOUND 没有这个对象。

SERVER_ERROR 服务端内部错误。

OBJECT_CONFLICT 对象冲突。

APPEND_FAILED 追加失败（比如追加到不可追加的对象

上）。

SDK 参考 13 错误码

(46)

错误码说明

HIAI_SEND_DATA_FAILED hiai engine发送数据失败，请根据日志来分析具体情况。

HIAI_INFER_ERROR hiai engine推理错误，请根据日志来分析具体情况（可能是实际输入大小与模型的输入大小不匹配）。

INVALID_SRC_SIZE 图片处理，src尺寸不符合约束条件。

INVALID_DST_SIZE 图片处理，dst尺寸不符合约束条件。

MPP_PROCESS_FAILED mpp处理图片失败。

WEBSOCKET_ERROR WebSocket错误。

CONFIG_FILE_ERROR 配置文件错误。

INVALID_PARAM 参数有误。

INIT_LOG_ERROR 日志初始化失败。

INIT_MIC_ERROR 麦克风初始化失败。

INIT_AENC_ERROR 音频编码初始化失败。

INIT_ADEC_ERROR 音频解码初始化失败。

INIT_AO_ERROR 音频输出初始化失败。

AUDIO_CHECK_ERROR 音频文件不支持。

AUDIO_SYSTEM_INIT_FAILED 音频系统初始化失败。

SDK 参考 13 错误码

模型管理简介_华为HiLens_SDK参考_模型管理_华为云

华为 HiLens

SDK 参考

华为技术有限公司

目 录

1 文档导读...1

2 SDK 简介... 2

3 准备工作...4

4 初始化...6

5 视频输入模块... 8

6 音频输入模块...11

7 预处理... 14

8 模型管理...18

9 输出模块...21

10 资源管理... 28

11 难例上传模块...31

12 日志模块... 35

13 错误码... 41

1 文档导读

2 SDK 简介

SDK 概述

Huawei HiLens Framework 简介

3 准备工作

3.1 环境准备

环境搭建

技术支持渠道

3.2 SDK 下载

4 初始化

4.1 初始化 HiLens Framework

接口调用

参数说明

返回值

4.2 释放 HiLens Framework

接口调用

返回值

5 视频输入模块

5.1 输入模块简介

hilens::VideoCapture 类

构造及析构函数

5.2 视频采集器

本地摄像头

IP 摄像头

USB 摄像头

5.3 读取摄像头视频帧

接口调用

返回值

5.4 获取视频的宽度

接口调用

返回值

5.5 获取视频的高度

接口调用

返回值

6 音频输入模块

6.1 输入模块简介

hilens::AudioCapture 类

构造及析构函数

6.2 音频采集器

本地音频文件

6.3 读取音频数据

7 预处理

7.1 预处理模块简介

hilens::Preprocessor 类

析构函数

7.2 构造图像预处理器

接口调用

返回值

7.3 改变图片尺寸

接口调用

参数说明

返回值

7.4 裁剪图片

接口调用

参数说明

返回值

7.5 转换图片颜色格式

接口调用

参数说明

返回值

8 模型管理

8.1 模型管理简介

目录

1 ^文档导读

2 ^{SDK 简介}

3 ^准备工作

4 ^初始化

5 ^{视频输入模块}

6 ^{音频输入模块}

7 ^预处理

8 ^模型管理

9 ^输出模块

10 ^资源管理

11 ^{难例上传模块}
