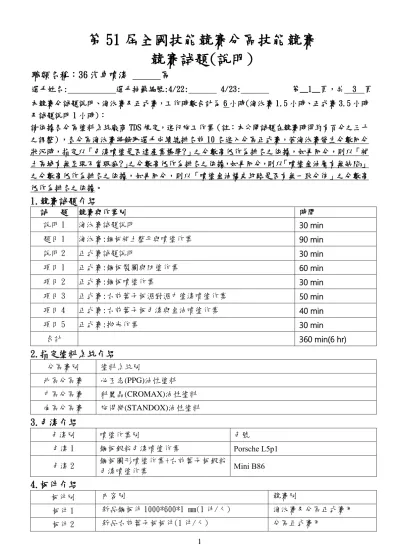

第 51 屆全國技能競賽分區技能競賽 競賽試題(說明)
職類名稱:36 汽車噴漆 區
選手姓名: 選手抽籤編號:4/22: 4/23: 第__1__頁,共 3 頁 本競賽分試題說明、淘汰賽及正式賽,工作時數合計為 6 小時(淘汰賽 1.5 小時、正式賽 3.5 小時 及試題說明 1 小時):
請依據各分區塗料系統廠商 TDS 規定,進行施工作業(註:本公開試題在競賽時得約有百分之三十 之調整),各分區淘汰賽將錄取選手成績總排名前 10 名進入分區正式賽,若淘汰賽發生分數同分 狀況時,指定以「色漆噴塗是否達產業標準?」之分數高低作為排名之依據,如再同分,則以「補 土區域有無呈現不當瑕疵?」之分數高低作為排名之依據,如再同分,則以「噴塗金油層有無缺陷」
之分數高低作為排名之依據,如再同分,則以「噴塗金油橘皮紋路是否有無一致分佈」之分數高 低作為排名之依據。
1.競賽試題介紹
試 題 競賽與作業別 時間
說明 1 淘汰賽試題說明 30 min
題目 1 淘汰賽:鋼板補土整平與噴塗作業 90 min
說明 2 正式賽試題說明 30 min
項目 1 正式賽:鋼板製圖與防塗作業 60 min
項目 2 正式賽:鋼板噴塗作業 30 min
項目 3 正式賽:右前葉子板濕對濕中塗漆噴塗作業 50 min 項目 4 正式賽:右前葉子板色漆與金油噴塗作業 40 min
項目 5 正式賽:拋光作業 30 min
合計 360 min(6 hr)
2.指定塗料系統介紹
分區賽別 塗料系統別
北區分區賽 必丕志(PPG)油性塗料 中區分區賽 科麗晶(CROMAX)油性塗料 南區分區賽 施得樂(STANDOX)油性塗料
3.色漆介紹
色漆別 噴塗作業別 色號
色漆 1 鋼板銀粉色漆噴塗作業 Porsche L5p1 色漆 2 鋼板圖形噴塗作業+右前葉子板銀粉
色漆噴塗作業 Mini B86
4.板件介紹
板件別 內容別 競賽別
板件 1 新品鋼板件 1000*600*1 mm(1 件/人) 淘汰賽及分區正式賽用 板件 2 新品右前葉子板板件(1 件/人) 分區正式賽用
2
第__2__頁,共 3 頁
5.選手作業要點
每一題目開始前會有 3-5分鐘說明.請特別注意以下提醒:
完成該項作業後必須先暫停並舉手請裁判評分 繳回評分板
題目1-淘汰賽:鋼板補土整平與噴塗作業 作業時間 90 min ◆使用板件(板件1)
◆為補土前準備受損區域 ◆實施防鏽噴塗作業
◆損傷處實施補土及研磨作業
◆實施中塗底漆噴塗與標準研磨作業
◆實施指定色號銀粉色漆與金油噴塗作業
注意:板件需以垂直固定位置進行噴塗與靜置
項目1-正式賽:鋼板製圖與防塗作業 作業時間 60min
◆使用選手於淘汰賽個人已完成噴塗層板件(板件1) 依題目提供的指定圖形尺寸進行繪製
◆進行防塗作業
項目2-正式賽:鋼板圖形噴塗作業 作業時間 30min
◆使用選手已完成製圖與防塗板件(板件1) 指定色號色漆噴塗作業
◆實施指定金油噴塗作業
注意:板件需以垂直固定位置進行噴塗與靜置
3
第__3__頁,共 3 頁 項目 3-正式賽: 右前葉子板濕對濕中塗漆噴塗作業 作業時間 50 min
◆使用板件(板件2) 板件前置處理作業
◆實施濕對濕中塗漆噴塗作業
注意:板件需以垂直固定位置進行噴塗與靜置
項目 4-正式賽:右前葉子板色漆與金油噴塗作業 作業時間 40 min
◆使用板件(板件2)
實施指定色號色漆噴塗作業
◆實施金油噴塗作業
注意:板件需以垂直固定位置進行噴塗與靜置
項目 5-正式賽:拋光作業 作業時間 30 min
◆使用已完成鋼板圖形噴塗作業板件(板件1) 實施拋光作業
6.鋼板製圖噴塗參考圖形
備註:1.選手務必於 04/22 攜帶競賽所需自備工具與安全防護裝備才能進入競賽場報到,競賽期 間自備工具除裁判同意外,不得帶離競賽場,競賽時未確實穿戴防護裝備及工作服完整 者不得進行該項競賽工作。
2.若發生總分同分狀況時,指定以「鋼板補土整平與噴塗作業」之分數高低作為排名之依 據,如再同分,則以「鋼板製圖與防塗作業」之分數高低作為排名之依據,如再同分,則 以「鋼板圖形噴塗作業」之分數高低作為排名之依據,如再同分,則以「右前葉子板色漆 與金油噴塗作業」之分數高低作為排名之依據,如再同分,則以「右前葉子板濕對濕中 塗漆噴塗作業」之分數高低作為排名之依據,如再同分,則以「拋光作業」之分數高低作 為排名之依據。
