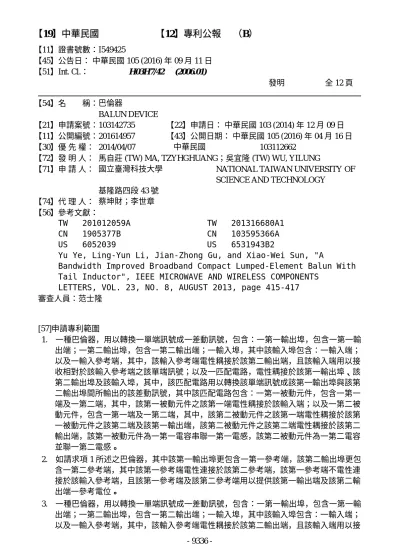

【19】中華民國 【12】專利公報 （B）
【11】證書號數：I549425
【45】公告日： 中華民國 105 (2016) 年 09 月 11 日
【51】Int. Cl.： H03H7/42 (2006.01)
發明 全 12 頁
【54】名 稱：巴倫器
BALUN DEVICE
【21】申請案號：103142735 【22】申請日： 中華民國 103 (2014) 年 12 月 09 日
【11】公開編號：201614957 【43】公開日期： 中華民國 105 (2016) 年 04 月 16 日
【30】優 先 權： 2014/04/07 中華民國 103112662
【72】發 明 人： 馬自莊 (TW) MA, TZYHGHUANG；吳宜隆 (TW) WU, YILUNG
【71】申 請 人： 國立臺灣科技大學 NATIONAL TAIWAN UNIVERSITY OF SCIENCE AND TECHNOLOGY
基隆路四段 43 號
【74】代 理 人： 蔡坤財；李世章
【56】參考文獻：
TW 201012059A CN 1905377B US 6052039
TW 201316680A1 CN 103595366A US 6531943B2
Yu Ye, Ling-Yun Li, Jian-Zhong Gu, and Xiao-Wei Sun, "A
Bandwidth Improved Broadband Compact Lumped-Element Balun With Tail Inductor", IEEE MICROWAVE AND WIRELESS COMPONENTS
LETTERS, VOL. 23, NO. 8, AUGUST 2013, page 415-417 審查人員：范士隆
[57]申請專利範圍
1. 一種巴倫器，用以轉換一單端訊號成一差動訊號，包含：一第一輸出埠，包含一第一輸 出端；一第二輸出埠，包含一第二輸出端；一輸入埠，其中該輸入埠包含：一輸入端；
以及一輸入參考端，其中，該輸入參考端電性耦接於該第二輸出端，且該輸入端用以接 收相對於該輸入參考端之該單端訊號；以及一匹配電路，電性耦接於該第一輸出埠、該 第二輸出埠及該輸入埠，其中，該匹配電路用以轉換該單端訊號成該第一輸出埠與該第 二輸出埠間所輸出的該差動訊號，其中該匹配電路包含：一第一被動元件，包含一第一 端及一第二端，其中，該第一被動元件之該第一端電性耦接於該輸入端；以及一第二被 動元件，包含一第一端及一第二端，其中，該第二被動元件之該第一端電性耦接於該第 一被動元件之該第二端及該第一輸出端，該第二被動元件之該第二端電性耦接於該第二 輸出端，該第一被動元件為一第一電容串聯一第一電感，該第二被動元件為一第二電容 並聯一第二電感。
2. 如請求項 1 所述之巴倫器，其中該第一輸出埠更包含一第一參考端，該第二輸出埠更包 含一第二參考端，其中該第一參考端電性連接於該第二參考端，該第一參考端不電性連 接於該輸入參考端，且該第一參考端及該第二參考端用以提供該第一輸出端及該第二輸 出端一參考電位。
3. 一種巴倫器，用以轉換一單端訊號成一差動訊號，包含：一第一輸出埠，包含一第一輸 出端；一第二輸出埠，包含一第二輸出端；一輸入埠，其中該輸入埠包含：一輸入端；
以及一輸入參考端，其中，該輸入參考端電性耦接於該第二輸出端，且該輸入端用以接 - 9336 -
收相對於該輸入參考端之該單端訊號；以及一匹配電路，電性耦接於該第一輸出埠、該 第二輸出埠及該輸入埠，其中，該匹配電路用以轉換該單端訊號成該第一輸出埠與該第 二輸出埠間所輸出的該差動訊號，其中該匹配電路包含：一第一被動元件，包含一第一 端及一第二端，其中，該第一被動元件之該第一端電性耦接於該輸入端，該第一被動元 件之該第二端電性耦接於該第二輸出端；以及 一第二被動元件，包含一第一端及一第二 端，其中，該第二被動元件之該第一端電性耦接於該第一被動元件之該第一端，該第二 被動元件之該第二端電性耦接於該第一輸出端，該第一被動元件為一第一電容並聯一第 一電感，該第二被動元件為一第二電容串聯一第二電感。
4. 如請求項 3 所述之巴倫器，其中該第一輸出埠更包含一第一參考端，該第二輸出埠更包 含一第二參考端，其中該第一參考端電性連接於該第二參考端，該第一參考端不電性連 接於該輸入參考端，且該第一參考端及該第二參考端用以提供該第一輸出端及該第二輸 出端一參考電位。
5. 一種巴倫器，設置於一基板上，用以轉換一單端訊號成一差動訊號，其中該巴倫器包 含：一輸入金屬層；一第一參考金屬層，其中，該輸入金屬層用以接收相對於該第一參 考金屬層的單端訊號；一第一輸出金屬層；一第二輸出金屬層，電性耦接於該第一參考 金屬層；一第一被動元件，包含一第一端及一第二端，其中，該第一被動元件之該第一 端電性耦接於該輸入金屬層，該第一被動元件之該第二端電性耦接於該第一輸出金屬 層； 以及一第二被動元件，包含一第一端及一第二端，其中，該第二被動元件之該第一 端電性耦接於該第一輸出金屬層，該第二被動元件之該第二端電性耦接於該第二輸出金 屬層；其中，該第一被動元件及該第二被動元件用以轉換該單端訊號成該第一輸出金屬 層及該第二輸出金屬層間所輸出的該差動訊號，該第一被動元件為一第一電容串聯一第 一電感，該第二被動元件為一第二電容並聯一第二電感。
6. 一種巴倫器，設置於一基板上，用以轉換一單端訊號成一差動訊號，其中該巴倫器包 含：一輸入金屬層；一第一參考金屬層，其中，該輸入金屬層用以接收相對於該第一參 考金屬層的單端訊號；一第一輸出金屬層；一第二輸出金屬層，電性耦接於該第一參考 金屬層；一第一被動元件，包含一第一端及一第二端，其中，該第一被動元件之該第一 端電性耦接於該輸入金屬層，該第一被動元件之該第二端電性耦接於該第二輸出金屬 層；以及一第二被動元件，包含一第一端及一第二端，其中，該第二被動元件之該第一 端電性耦接於該輸入金屬層，該第二被動元件之該第二端電性耦接於該第一輸出金屬 層； 其中，該第一被動元件及該第二被動元件用以轉換該單端訊號成該第一輸出金屬層 及該第二輸出金屬層間所輸出的該差動訊號，該第一被動元件為一第一電容並聯一第一 電感，該第二被動元件為一第二電容串聯一第二電感。
圖式簡單說明
為讓本案能更明顯易懂，所附圖式之說明如下： 第 1A 圖係繪示依據本發明一實施例之巴 倫器的完整架構示意圖； 第 1B 圖係繪示依據第 1A 圖之巴倫器中的半電路等效電路圖； 第 2 圖係繪示依據本發明一實施例之巴倫器的實際架構示意圖； 第 3 圖係繪示依據本發明一實 施例之巴倫器的印刷電路示意圖； 第 4 圖係繪示依據本發明一實施例之巴倫器的積體電路俯 視示意圖； 第 5 圖係繪示依據本發明一實施例之巴倫器的示意圖； 第 6 圖係繪示依據本發明 一實施例之巴倫器的示意圖； 第 7 圖係繪示依據本發明一實施例之巴倫器的示意圖； 第 8A 圖係繪示依據本發明一實施例之巴倫器的示意圖； 第 8B 圖係繪示依據本發明一實施例之巴 倫器的示意圖； 第 9 圖係繪示依據本發明一實施例之巴倫器的示意圖；以及 第 10 圖係繪示 依據本發明一實施例之巴倫器的印刷電路示意圖。
