广东省“泄漏检测与修复 (LDAR) ”
数据上报规范
广东省环境保护厅
二〇一六年九月
目 次
前 言...ii
1. 适用范围...1
2. 数据内容...1
3. 数据上报...1
3.1 上报范围...1
3.2 上报频次...1
3.3 上报内容...1
3.4 上报格式...2
附录 A LDAR 数据及填报规定...3
前 言
为贯彻《中华人民共和国环境保护法》和《中华人民共和国大气污染防治法》等法律 法规，加强广东省挥发性有机物（Volatile Organic Compounds，简称VOCs）污染排放控制，
改善区域大气环境质量，制定本规范。
本规范规定了广东省辖区内企业“泄漏检测与修复（LDAR）”数据的上报范围、上报频 次、上报内容、上报格式，以及数据填报规定。
广东省“泄漏检测与修复(LDAR) ”数据上报规范
1. 适用范围
本规范适用于广东省辖区内原油加工及石油制品制造（国民经济行业代码：2511）、
有机化学原料制造（国民经济行业代码：2614）、化学药品原药制造（国民经济行业代码：
2710）、合成材料（国民经济行业代码：2650）、初级形态的塑料及合成树脂制造（国民 经济行业代码：2651）、合成橡胶制造（国民经济行业代码：2652）、合成纤维单（聚 合）体制造（国民经济行业代码：2653）企业的 LDAR 数据上报。
2. 数据内容
LDAR数据包括组件基础台账、组件检测信息、组件维修与复测信息、检测仪器校准 信息。
3. 数据上报
3.1 上报范围
实施 LDAR 项目的企业，应向环保行政主管部门报送 LDAR 数据。上报 LDAR 数据时，
凡缺失组件基础台账、组件检测信息、组件维修与复测信息、检测仪器校准信息中任意一 类的，必须逐一说明原因。
3.2 上报频次
广东省 LDAR 数据实行定期上报制度。包括首次上报和每半年上报。
首次上报：企业完成首轮 LDAR 检测后，应向环保行政主管部门报送 LDAR 数据。
每半年上报：自企业完成首轮 LDAR 检测之日起，每隔 6 个月报送 LDAR 数据。
3.3 上报内容
3.3.1 组件基础台账
组件基础台账包括但不限于：所在地市、企业名称、装置名称、反应单元/工段、组件 ID、扩展号、密封点位置描述、密封点类型、密封点介质状态、是否不可达点、不可达点 原因。
3.3.2 组件检测信息
组件检测信息包括但不限于：企业名称、装置名称、组件 ID、扩展号、检测仪器序列 号、检测人员、检测开始时间、检测结束时间、检测背景值（ μmol/mol）、净检测值
（μmol/mol）、是否泄漏。
3.3.3 组件维修与复测信息
泄漏复测信息包括但不限于：企业名称、装置名称、组件 ID、扩展号、首次维修时间、
首次维修复测开始时间、首次复测结束时间、首次复测值（μmol/mol）、最终维修时间、
最终维修复测开始时间、最终维修复测结束时间、最终维修复测值（ μmol/mol）、是否修 复、是否延迟修复、预计修复时间。
·
若泄漏点有多次维修复测，仅需提供首次维修复测和最终成功修复复测的信息。
3.3.4 检测仪器校准信息
检测仪器校准信息包括但不限于：校准日期、检测仪器序列号、校准人员、标准气编 号 、 标 准 气 相 对 扩 展 不 确 定 度 、 标 准 气 理 论 浓 度 （ μmol/mol ） 、 、 校 准 读 数
（μmol/mol）、校准相对标准偏差、是否通过校准。
3.4 上报格式
企业应按照附录 A 中的要求向环境保护行政主管部门报送数据。
表 1 首次上报时应详尽上报至环境保护行政主管部门。表 2—表 6 每次均应上报。
附录 A LDAR 数据及填报规定
表 1 企业及装置基础信息 企业信息
企业名称 负责人
组织机构代码 /社会信用代 码
联系电话
经营地址 ___ __ _市___ ___区（县）___ ___街道____________
所属行业
□原油加工及石油制品制造 □有机化学原料制造 □化学药品原药制造 □ 合成材料 □初级形态的塑料及合成树脂制造 □合成橡胶制造 □合成纤 维单（聚合）体制造 □其他行业__________
装置信息
装置名称 类别 主要产品 生产能力
填表说明：
1.组织机构代码/社会信用代码：任选其一填报即可。
2.装置名称：工厂中有多台装置时，用于区别记录。企业可采用内部的名称和代码。
3.类别：指装置属于新源或现有源。
4.主要产品：指装置的主要生产产品。
5.生产能力：指装置年实际的生产产品能力。

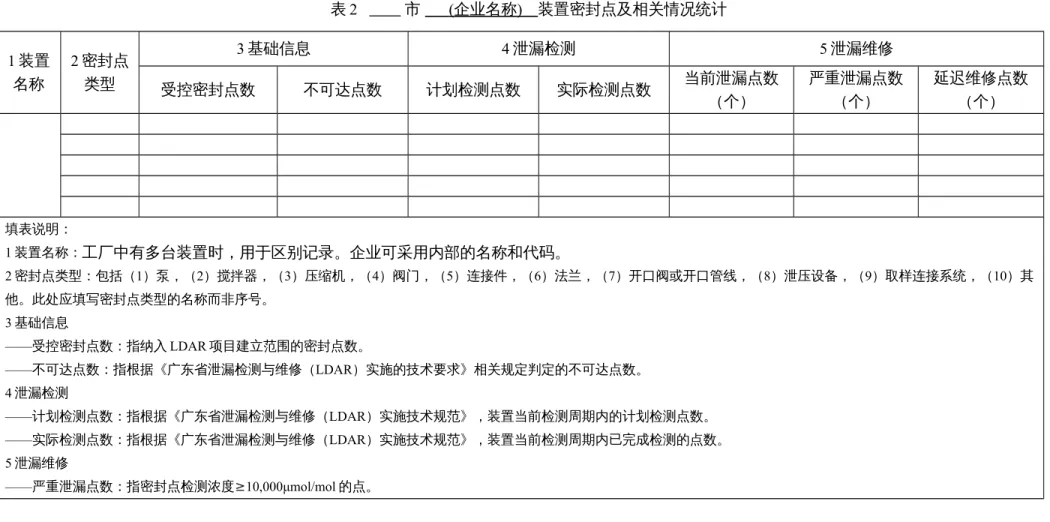

表 2 市 ( 企业名称 ) 装置密封点及相关情况统计
1装置 名称
2密封点 类型
3基础信息 4泄漏检测 5泄漏维修
受控密封点数 不可达点数 计划检测点数 实际检测点数 当前泄漏点数
（个）
严重泄漏点数
（个）
延迟维修点数
（个）
填表说明：
1装置名称：工厂中有多台装置时，用于区别记录。企业可采用内部的名称和代码。
2密封点类型：包括（1）泵，（2）搅拌器，（3）压缩机，（4）阀门，（5）连接件，（6）法兰，（7）开口阀或开口管线，（8）泄压设备，（9）取样连接系统，（10）其 他。此处应填写密封点类型的名称而非序号。
3基础信息
——受控密封点数：指纳入 LDAR 项目建立范围的密封点数。
——不可达点数：指根据《广东省泄漏检测与维修（LDAR）实施的技术要求》相关规定判定的不可达点数。
4泄漏检测
——计划检测点数：指根据《广东省泄漏检测与维修（LDAR）实施技术规范》，装置当前检测周期内的计划检测点数。
——实际检测点数：指根据《广东省泄漏检测与维修（LDAR）实施技术规范》，装置当前检测周期内已完成检测的点数。
5泄漏维修
——严重泄漏点数：指密封点检测浓度≥10,000μmol/mol 的点。

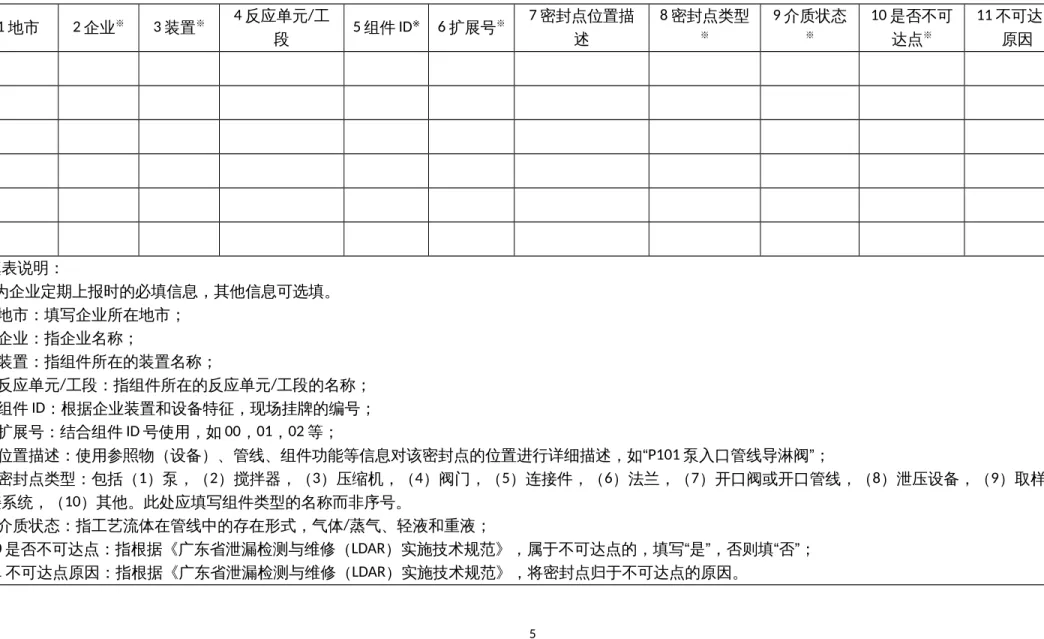

表 3 组件基础台账
1地市 2企业※ 3装置※ 4反应单元/工
段 5组件 ID※ 6扩展号※ 7密封点位置描 述
8密封点类型
※
9介质状态
※
10是否不可 达点※
11不可达点 原因
填表说明：
※为企业定期上报时的必填信息，其他信息可选填。
1地市：填写企业所在地市；
2企业：指企业名称；
3装置：指组件所在的装置名称；
4反应单元/工段：指组件所在的反应单元/工段的名称；
5组件 ID：根据企业装置和设备特征，现场挂牌的编号；
6扩展号：结合组件 ID 号使用，如 00，01，02 等；
7位置描述：使用参照物（设备）、管线、组件功能等信息对该密封点的位置进行详细描述，如“P101 泵入口管线导淋阀”；
8密封点类型：包括（1）泵，（2）搅拌器，（3）压缩机，（4）阀门，（5）连接件，（6）法兰，（7）开口阀或开口管线，（8）泄压设备，（9）取样连 接系统，（10）其他。此处应填写组件类型的名称而非序号。
9介质状态：指工艺流体在管线中的存在形式，气体/蒸气、轻液和重液；
10是否不可达点：指根据《广东省泄漏检测与维修（LDAR）实施技术规范》，属于不可达点的，填写“是”，否则填“否”；
11 不可达点原因：指根据《广东省泄漏检测与维修（LDAR）实施技术规范》，将密封点归于不可达点的原因。

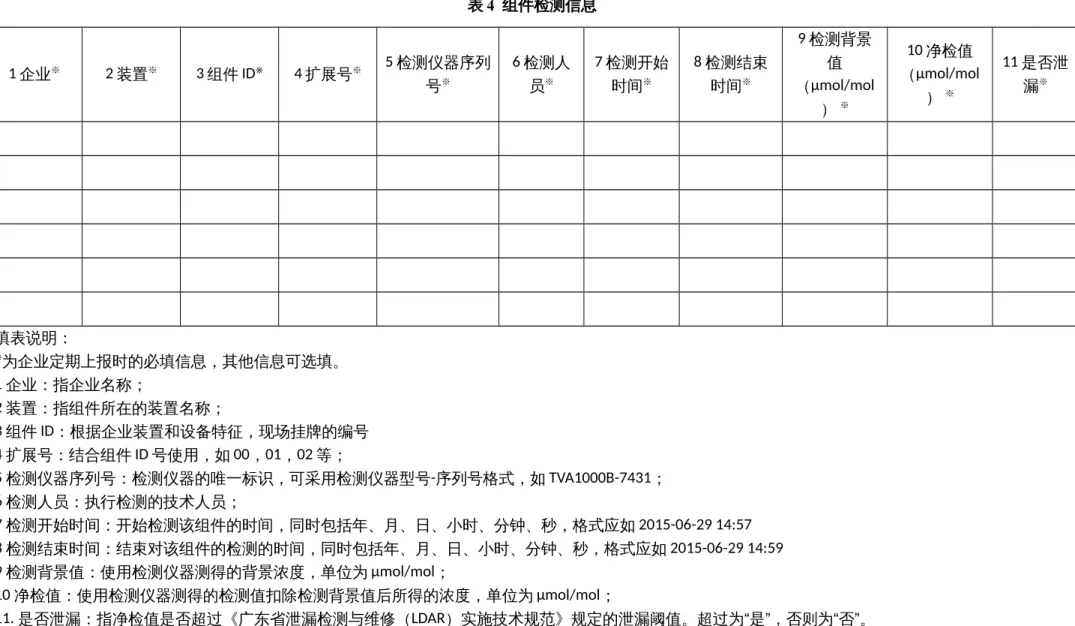

表 4 组件检测信息
1企业※ 2装置※ 3组件 ID※ 4扩展号※ 5检测仪器序列 号※
6检测人 员※
7检测开始 时间※
8检测结束 时间※
9检测背景 值
（μmol/mol
） ※
10净检值
（μmol/mol
） ※
11是否泄 漏※
填表说明：
※为企业定期上报时的必填信息，其他信息可选填。
1 企业：指企业名称；
2 装置：指组件所在的装置名称；
3 组件 ID：根据企业装置和设备特征，现场挂牌的编号 4 扩展号：结合组件 ID 号使用，如 00，01，02 等；
5 检测仪器序列号：检测仪器的唯一标识，可采用检测仪器型号-序列号格式，如 TVA1000B-7431；
6 检测人员：执行检测的技术人员；
7 检测开始时间：开始检测该组件的时间，同时包括年、月、日、小时、分钟、秒，格式应如 2015-06-29 14:57
·

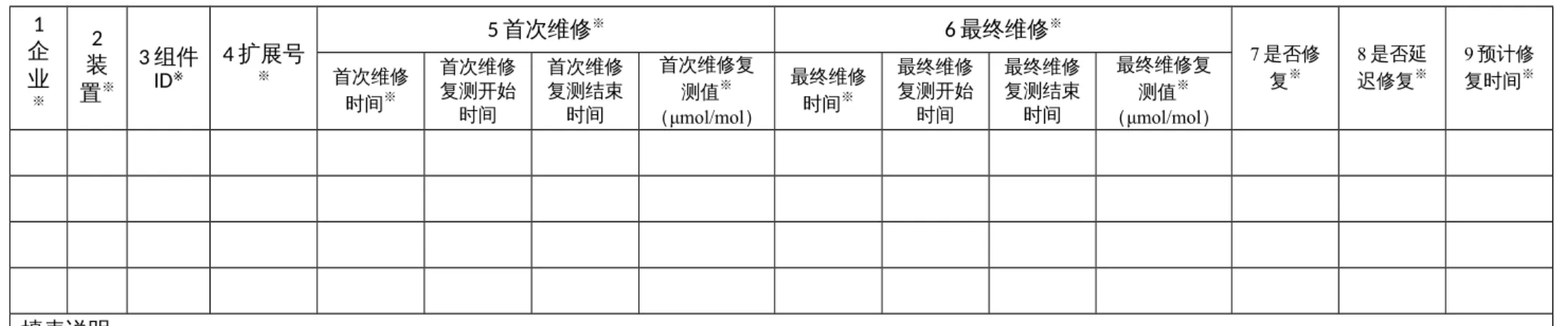

表 5 组件维修与复测信息 企1
业
※
2 装 置※
3组件 ID※
4扩展号
※
5首次维修※ 6最终维修※
7是否修 复※
8是否延 迟修复※
9预计修 复时间※ 首次维修
时间※
首次维修 复测开始
时间
首次维修 复测结束
时间
首次维修复 测值※
（μmol/mol）
最终维修 时间※
最终维修 复测开始
时间
最终维修 复测结束
时间
最终维修复 测值※
（μmol/mol）
填表说明
※为企业定期上报时的必填信息，其他信息可选填。
1 企业：指企业名称；
2 装置：指组件所在的装置名称；
3 组件 ID：根据企业装置和设备特征，现场挂牌的编号 4 扩展号：结合组件 ID 号使用，如 00，01，02 等；
5 首次（最终）维修：
——首次维修时间：对组件进行首次尝试维修的时间，包括年、月、日；
——最终维修时间：在首次尝试维修后泄漏仍未消除，需进行实质性维修，经一次或多次实质性维修认为消除泄漏的，应将组件移入延迟维修清单中。实质 性维修的期限为自发现泄漏之日起 15 天；
——首次（最终）维修复测开始时间：开始检测该组件的时间，同时包括年、月、日、小时、分钟、秒，格式应为 2015-06-29 14:5；
——首次（最终）维修复测结束时间：结结束对该组件的检测的时间，同时包括年、月、日、小时、分钟、秒，格式应为 2015-06-29 14:59。
·
表 6 检测仪器校准信息
1校准日 期※
2检测仪 器序列号
※
3校准人 员※
4校准气编号
※
5校准气相对 扩展不确定度
※
6标准气理论浓 度
（μmol/mol）※
7校准读数
（μmol/mol）※
8校准通过 (是/否) ※
9校准相对
偏差 10 备注
填表说明：
1 校准日期：进行校准的时间，包括年、月、日；
2 检测仪器序列号：检测仪器的唯一标识，采用检测仪器型号-序列号格式，如 TVA1000B-7431；
3 校准人员：现场校准检测仪器的操作人员；
4 标准气编号：标准气钢瓶上的编号；
5 标准气相对扩展不确定度：指标准气的相对扩展不确定度，不应超过 2%；
6 校准气理论浓度：填写 0μmol/mol，500μmol/mol，80%仪器量程浓度；
7 校准读数： 指用检测仪器读出来的标准气的浓度；
8校准相对偏差：指仪器读数的相对标准偏差，应不超过 10%；
8 校准通过（是/否）：指校准结果是否在《广东省泄漏检测与维修（LDAR）实施技术规范》规定的误差范围内，填写是或否；
10 备注：其他相关信息。
