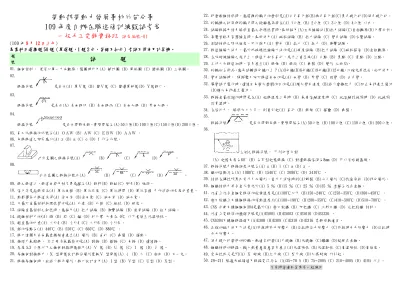

勞動部勞動力發展署桃竹苗分署 109 年度自辦在職進修訓練甄試考卷
一般手工電銲實務班 試卷編號-01
(109 年 9 月 12 日上午)
專業科目選擇題 50 題（單選題，1 題 2 分，答錯不扣分）考試不得使用計算機。
題
號
試 題
01. 鋼板材料， 僅須以單一方向觀察，製圖時可用(A) 輔助圖 (B) 單視圖 (C) 雙視圖 (D) 三視圖。
02.
銲接符號 是表示(A) 單Ｖ槽 (B) 雙Ｖ槽 (C) 雙邊單斜槽(D) Ｙ槽銲口。
03.
銲接符號 是表示(A) 表面銲凹 (B) 表面銲凸 (C) 表面加銲 (D) 背面加銲。
04.
銲接符號 是表示間斷角銲，實際間隔為(A) 50公厘(B) 100公厘(C) 150公厘(D) 200公厘。
05. 氧乙炔銲接的代號為(A) ＯＡＷ (B) ＡＷ (C) ＥＢＷ (D) ＡＡＷ 。 06. 角銲銲道之腳長應以(A) z (B) a (C) e (D) f 作為代號。
07.
此示意圖之銲接符號(A) (B) (C) (D) 。 08.
此示意圖之銲接符號示(A) (B) (C) (D) 。 09. 銲之銲道上，銲道面與母材交界處稱為(A) 銲根(B) 銲趾(C) 腳長(D) 喉深。
10. 熔化率是指銲條在(A) 單位面積 (B) 單位長度 (C) 單位時間 (D) 單位容積 中所消耗的長度或重量。
11. 熱影響區比銲道來得(A) 淺而窄 (B)淺而寬 (C) 深而窄 (D) 深而寬。
12. 不屬於金屬材料物理性質的是(A) 比重 (B) 比熱 (C) 磁性 (D) 硬度。
13. 試驗金屬材料之韌性時，應採用(A) 拉力試驗 (B) 衝擊試驗 (B) 疲勞試驗 (D) 扭力試驗。
14. 碳鋼材料中的(A) 磷 (B) 硫 (C) 錳 (D) 矽化學 元素在 0℃ 以下會發生低溫脆性。
15. 輕金屬的比重(A) 大於4 (B) 小於4 (C) 大於6 (D) 小於6 。 16. 鋁的熔點為(A) 440℃ (B) 550℃ (C) 660℃ (D) 880℃ 。
17. 銲口週圍及表面嚴重銹蝕會產生(A) 變形 (B) 氣孔 (C) 龜裂 (D) 過熱。
18. 接頭中最難銲， 並且要求最嚴格的是(A) 對接 (B) 搭接 (C) 角接 (D) 邊緣接。
19. 厚度在3 公厘以下之鋼板對接時應採用(A) Ｖ 槽 (B) Ｕ 槽 (C) Ｉ 槽 (D) Ｊ 槽。
20. 厚鋼板對接銲中，Ｘ 型開槽設計銲後變形量較Ｖ 型開槽(A) 小 (B) 大 (C) 相同 (D) 不一定。
21. 銲接厚鋼板時，欲減少銲件變形，銲口設計宜用(A) Ｉ型 (B) Ｖ型 (C) Ｕ型 (D) Ｘ型。
22. 研磨軟鋼材料時，應選擇砂輪片的磨料是(A)白色氧化鋁(B)褐色氧化鋁(C)黑色碳化矽(D)綠色碳化矽。
23. 砂輪機之托架與砂輪片間之距離應保持在(A) 1公厘 (B) 2公厘 (C) 3公厘 (D) 4公厘 以內。
24. 試驗銲接母材及填料金屬之物理性質時，最好採用(A)ｘ光檢驗法(B)拉力試驗(C)金相觀察(D)化學分析。
25. 高壓管路及容器檢查時，最好使用(A) 磁粉試驗 (B) 拉力試驗 (C) 彎曲試驗 (D)水壓試驗。
26. 測試材料之降伏強度，可以採用(A) 彎曲 (B) 拉力 (C) 扭力 (D) 衝擊試驗。
27. 銲道檢驗方法中，屬於非破壞性檢驗方法的是(A)硬度試驗 (B)拉力試驗 (C)磁粉探傷 (D)金相觀察。
28. 在放射線檢驗之底片上，銲道中如有氣孔，底片上會呈現(A) 白點 (B) 黑點 (C) 黃點 (D) 紅點。
29. 工件大而銲道細時，容易產生(A) 銲蝕 (B) 銲淚 (C) 龜裂 (D) 變形 之缺陷。
30. 砂輪如為新品，應先試轉幾分鐘以上？(A)3分鐘(B)6分鐘(C)9分鐘(D)12分鐘，以確定其性能，始可使用。
31. 彎曲試驗時， 陽模壓力施於銲道表面的是(A) 面彎 (B) 背彎 (C) 側彎 (D) 自由彎。
32. 導彎試片製作時，邊緣四角稍加磨圓的目的是(A)增加彎曲速度 (B)減少磨擦阻力 (C)防止角部產生裂紋 (D)增加角部產生裂紋。
33. 銲接金屬收縮的時間是在(A) 起銲溫度上昇時 (B) 最高熔融溫度時 (C) 從熔融到凝固時 (D) 從凝固 到常溫時。
34. 在熔池中， 填料加入太多， 則會引起(A) 氣孔 (B) 銲蝕 (C) 搭疊 (D) 龜裂。
35.
銲接符號 是表示間斷角銲，實際間隔為(A) 50公厘 (B) 100公厘 (C) 150公厘 (D) 200公厘。
36.
左側之銲接符號， 下列何者不對
(A) 起槽角度為60° (B) 為Ｖ型起槽銲接 (C) 對邊銲接熔深為8mm (D) 可以省略副基線。
37. 銲接符號中銲接深度代號為(A) s (B) l (C) a (D) z 。
38. 鐵的熔點約為(A) 1080℃ (B) 1540℃ (C) 2080℃ (D) 3410℃ 。
39. 材料在彈性限界內受外力而變形，當外力消除時則(A)斷裂 (B)永久變形 (C)恢復原狀 (D)部分變形。
40. 鋼鐵材料中其合金元素低於(A) 5 ％ (B)15 ％ (C) 25 ％ (D)35 ％ 者稱為低合金鋼。
41. 低氫系低合金鋼電銲條的乾燥溫度是(A)100℃以下 (B)150∼240℃ (C)250∼350℃ (D)360∼450℃ 。 42. 麻田散鐵系不銹鋼銲接的預熱溫度約(A)100∼190℃ (B)200∼350℃ (C)410∼500℃ (D)510∼700℃ 。 43. CNS 冷軋不銹鋼鋼板304是屬於(A) 麻田散鐵 (B) 肥粒鐵 (C) 沃斯田鐵 (D) 吐粒散鐵 材料。
44. 低氫系電銲條的種類符號是(A)E5001 (B)E5003 (C)E5016 (D)E5326 。 45. CNS304不銹鋼銲接選用(A)E308 (B)E309 (C)E310 (D)E316 電銲條較適宜。
46. 正確的銼刀使用方法是(A)前推時前手施壓力 (B)後拉時後手施壓力 (C)前推時兩手施壓力 (D)後拉時 兩手施壓力。
47. 綠色碳化矽磨料的砂輪，較適合研磨(A)中碳鋼 (B)低碳鋼 (C)鑄鐵 (D)超硬合金鋼。
48. 鋼鐵材料的銲接，輸入熱量愈高愈容易產生(A)低溫脆性 (B)低溫韌性 (C)高溫脆性 (D)高強度。
49. 電光性眼炎是因(A) Ｘ 射線 (B)紅外線 (C) 紫外線 (D)加瑪射線 所引起。
50. #9∼#11 號濾光玻璃適用銲接電流約為 (A)35∼70 A (B) 75∼200A (C) 210∼400A (D) 410A 以上。
交卷時請連同答案卷一起繳回
一般手工電銲實務班 答案卷編號-■01
選擇題（單選）共 50 題；每題 2 分(不倒扣)
B C A B A A D A B C
1 2 3 4 5 6 7 8 9 10
D D B A B C B A C A
11 12 13 14 15 16 17 18 19 20
D C C B D B C B C A
21 22 23 24 25 26 27 28 29 30
B C C C B D A B C A
31 32 33 34 35 36 37 38 39 40
C B C C A C D A C B
41 42 43 44 45 46 47 48 49 50
