S olidsWorks 立體繪圖實務班答案卷編號-01

(1)

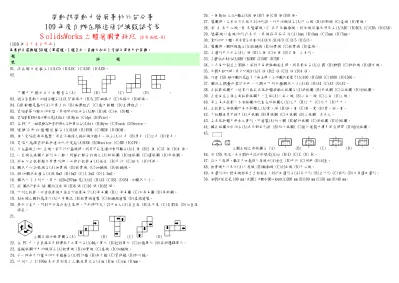

勞動部勞動力發展署桃竹苗分署 109 年度自辦在職進修訓練甄試考卷 S olidsWorks 立體繪圖實務班 ^{試卷編號-01}

(109 年 1 月 4 日下午)

專業科目選擇題 50 題（單選題，1 題 2 分，答錯不扣分）考試不得使用計算機。

題

號試題

01. 液晶顯示通稱為 (A)LCD (B)LDC (C)LDE (D)LED。

02.

下圖中可摺成正六面體者為(A) (B) (C) (D) 。 03. 儲存容量較大的儲存體為(A)3.5"軟碟片 (B)5.25"磁碟片 (C)光碟片 (D)硬碟。

04. CAD 軟體是屬於(A)作業系統 (B)編譯程式 (C)應用軟體 (D)直譯程式。

05. 電腦螢幕所顯示的字型，其矩陣的組成為(A)點 (B)線 (C)面 (D)體。

06. 電腦螢幕解析度的單位是(A)bit (B)Byte (C)dpi (D)Pixel。

07. 在 PC 中，磁碟機存取資料時之存取單位為(A)bit (B)Byte (C)Track (D)Sector。

08. 隨機存取記憶體通稱為 (A)RAM (B)ROM (C)MEM (D)MOM。

09. 個人電腦電源供應器，其直流接頭之接地線的顏色一般為(A)白色 (B)黑色 (C)紅色 (D)黃色。

10. 電腦中處理資料最快速的元件是指(A)RAM (B)Monitor (C)HD (D)CPU。

11. 不在基線上的一直線，若平行於基線時，則其可能通過的象限數為(A)1 個 (B)2 個 (C)3 個 (D)4 個。

12. 一直線在視圖中若形成一點，則稱此點為該線之(A)斜視圖 (B)端視圖 (C)邊視圖 (D)前視圖。

13. 物面以正投影顯示其實形時，必與此投影面(A)垂直 (B)平行 (C)相交 (D)傾斜。

14. 圖紙中心記號線為(A)細實線 (B)粗實線 (C)細鏈線 (D)粗鏈線。

15. A0 的圖紙面積為(A)0.8m2 (B)1m2 (C)1.2m2 (D)1.5m2。

16. 圖紙大小系列中，其中 420×297mm 是(A)A2 (B)A3 (C)B3 (D)B4 的圖紙大小。

17. A1 圖紙可裁成 A4 圖紙(A)4 張 (B)8 張 (C)16 張 (D)32 張。

18. 下列之投影，何者投影線不垂直於投影面？(A)等角圖 (B)二等角圖 (C)不等角圖 (D)等斜圖。

19. 割面線之轉折處須以(A)文字標註 (B)粗實線繪製 (C)粗鏈線繪製 (D)虛線繪製。

20. 幾何公差中，限制平行度或垂直度時，亦同時限定了該平面之(A)真直度 (B)真平度 (C)真圓度 (D)位置度誤差。

21.

左圖正確的展開圖為(A) (B) (C) (D)

22. 在 PC 中，負責接受及解譯命令之單元為(A)輸入單元 (B)控制單元 (C)記憶單元 (D)算術邏輯單元。

23. 虛擬視圖所用的線條為(A)粗實線 (B)細實線 (C)虛線 (D)細鏈線。

24. 由一群命令所構成的文字檔稱為(A)執行檔 (B)命令檔 (C)資料檔 (D)批次檔。

25. 比例尺上 1/100m 表示其刻度上之數值單位為(A)m (B)m (C)cm (D)mm。

26. 一個 Byte 之位元數為(A)6 個 (B)7 個 (C)8 個 (D)9 個。

27. 製圖時，為表示出目視不到的形狀，所用的線條為(A)中心線 (B)折斷線 (C)虛線 (D)實線。

28. 若 A 表中心線，B 表隱藏線，C 表可見輪廓線，則依線條優先順序為(A)ABC (B)BCA (C)CBA (D)CAB。

29. 隱藏線以虛線的形式表示，其線段每段長約(A)1mm (B)3mm (C)5mm (D)7mm。

30. 寬形的中文體，其字寬為字高的(A)3/4 (B)4/3 (C)3/5 (D)5/3。

31. 製圖時，圖框線應為(A)粗鏈線 (B)細實線 (C)粗實線 (D)虛線。

32. 五邊形可以分為(A)二個 (B)三個 (C)四個 (D)五個三角形。

33. 五邊形之內角和為(A)180° (B)360° (C)540° (D)720°。

34. 一平面切割直立圓錐，若該平面與錐軸垂直時，則其截面為(A)正圓 (B)橢圓 (C)拋物線 (D)雙曲線。

35. 兩圓不相切時，其公切線有(A)1 條 (B)2 條 (C)3 條 (D)4 條。

36. 所謂 150 磅的圖紙是指多少張全開大小的圖紙重量？(A)100 (B)500 (C)1000 (D)1500。

37. 圖紙之摺疊或裝訂成冊，以摺成下列何種圖紙大小(A)A5 (B)A4 (C)A3 (D)A2。

38. 正投影視圖中，通常以最能表現物體特徵之視圖為(A)俯視圖 (B)前視圖 (C)後視圖 (D)側視圖。

39. 正垂面在三個主要投影視圖中，呈現(A)一面二線 (B)二面一線 (C)三面 (D)三線。

40. 第三角法投影，右側視圖的位置在前視圖之(A)左方 (B)上方 (C)右方 (D)下方。

41. 正投影之俯視圖可表示物體之(A)寬、深 (B)深、高 (C)高、寬 (D)寬、深、高。

42. 方柱體通常可採用(A)半視圖 (B)單視圖 (C)兩視圖 (D)三視圖表示之。

43. 為表現物體中斜面之實形，可繪製(A)放大圖 (B)輔助視圖 (C)俯視圖 (D)剖視圖。

44. 轉正視圖的目的為(A)表示斷面形狀 (B)放大視圖( C)簡化繪製手續及節省時間 (D)縮短視圖。

45.

左圖正確之俯視圖為 (A) (B) (C) (D) 。 46. 依 CNS 規定，表示圓弧半徑的符號是(A)φ (B)Ｄ (C)Ｃ (D) Ｒ。

47. 記入尺度時，數字方向應與尺度線成(A)垂直 (B)平行 (C)傾斜 (D)倒置。

48. 粗實線用以表示(A)尺度線 (B)輪廓線 (C)剖面線 (D)中心線。

49. 四邊形的二對角線相等且互相垂直，則此四邊形為(A)長方形 (B)正方形 (C)梯形 (D)不等邊四邊形。

50. 若圓的直徑是 100 ㎜，則圓上的點和圓心相距(A)200 ㎜ (B)100 ㎜ (C)50 ㎜ (D)40 ㎜。

(2)
