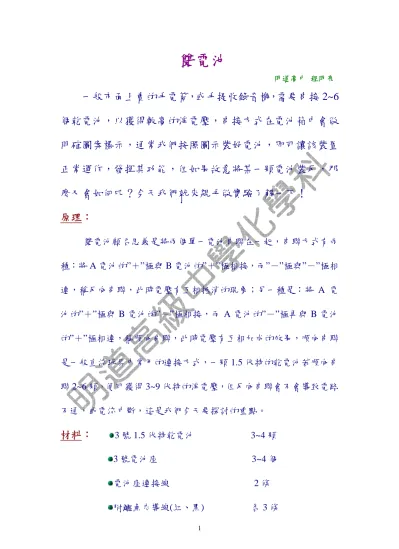

雙電池
明道高中 程明亮
一般市面上賣的手電筒，或手提收錄音機，需要串接 2~6
個乾電池，以獲得較高的淨電壓，串接方式在電池箱中會做 明確圖案標示，通常我們按照圖示裝好電池，即可讓該裝置 正常運作，發揮其功能，但如果故意將某一顆電池裝反，那
麼又會如何呢？今天我們就來親手做實驗了解一下！
原理：
雙電池顧名思義是將兩個單一電池串聯在一起，串聯方式有兩 種：將 A 電池的”＋”極與 B 電池的”＋”極相接，而”－”極與”－”極相 連，稱反向串聯，此時電壓有互相抵消的現象；另一種是：將 A 電 池的”＋”極與 B 電池的”－”極相接，而 A 電池的”－”極再與 B 電池 的”＋”極相連，稱順向串聯，此時電壓有互相加成的效果，順向串聯 是一般直流玩具中常用的連接方式，一顆 1.5 伏特的乾電池若順向串 聯 2~6 顆，便可獲得 3~9 伏特的淨電壓，但反向串聯會不會導致電路 不通，或電流中斷，這是我們今天要探討的重點。
材料：
3 號 1.5 伏特乾電池 3~4 顆3 號電池座 3~4 個 電池座連接線 2 條
附鱷魚夾導線(紅、黑) 各 3 條
1
0.5v~6v，10mA 馬達風扇 1 個
1.5 伏特鬧鐘 1 個
做法：
1. 取三顆 1.5 伏特乾電池，分別裝入三個 3 號電池座中備用。
2. 利用一條電池座連接線將兩個電池座”＋”極與”＋”極相 接，再取一組鱷魚夾導線分別將兩個”－”極連接到小馬達 風扇的兩極，此時風扇應未轉動，吾人可推測兩顆乾電池 的電壓互相抵消。
3. 今取第三個裝好電池的電池座(稱乙電池)，利用一條電池 座連接線，再與上面步驟 2 反向串聯的電池組(稱甲電池組) 串接，先使甲電池組的”－”極與乙電池的”＋”極相接，再 取一組鱷魚夾導線分別將兩個”－”極連接到小馬達風扇的 兩極，此時風扇轉動了嗎？如果轉動，請注意其轉動方向。
4. 拆開甲電池組與乙電池的連接線，換成甲電池組的”－”極 與乙電池的”－”極相接，其餘線路維持不變，此時風扇轉 動了嗎？如果轉動，請注意其轉動方向改變了嗎？想一想 為什麼？
5. 維持步驟 4 的連接方式，將小馬達風扇換成鬧鐘，將乙電 池的”＋”極利用紅色鱷魚夾導線接到鬧鐘的”＋”極，再將
2
3
甲電池組的”－”極利用黑色鱷魚夾導線接到鬧鐘的”－”
極，看看鬧鐘的秒針是否開始運轉，如果可以運轉，調整 鬧鐘，設法使鬧鈴響起。
動腦想一想：
1.
本實驗是否能夠證明甲電池組與乙電池串接時，甲電池組 雖是反向串聯，但並不會阻斷電路？2.
你認為一顆電池使小風扇轉動的轉速，與順向串聯三顆電 池時，小風扇轉動的轉速是否有明顯不同？3.
如果鬧鐘的正、負極與電池的兩極接錯了，鬧鐘還能正常 運轉嗎？這與小風扇與電池的兩極接反了，有何不同呢？4.
現在如果有一台需要 8 顆 1.5 伏特乾電池的手提收錄音 機，阿亮在裝電池時，故意將其中一顆裝反，請問這台收 錄音機還能夠收聽到電台的棒球轉播嗎？
注意事項：
注意鬧鐘的正、負極與電池的兩極接錯了，如果時間太長，
可能導致鬧鐘壞掉，無法繼續使用。
