第五章 結果與討論

5.1 矽奈米針尖陣列特性分析

5.1.1 矽奈米針尖之表面形貌分析

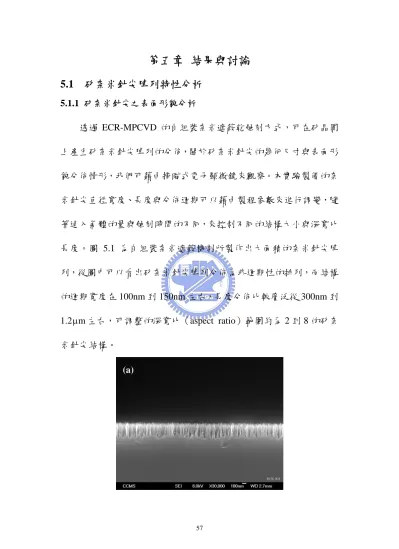

透過 ECR-MPCVD 的自組裝奈米遮蔽乾蝕刻方式,可在矽晶圓 上產生矽奈米針尖陣列的分佈,關於矽奈米針尖的幾何尺寸與表面形 貌分佈情形,我們可藉由掃瞄式電子顯微鏡來觀察。本實驗製備的奈 米針尖直徑寬度、長度與分佈週期可以藉由製程參數來進行調變,隨 著通入氣體的量與蝕刻時間的不同,來控制不同的結構大小與深寬比 長度。圖 5.1 為自組裝奈米遮蔽機制所製作出大面積的奈米針尖陣 列,從圖中可以看出矽奈米針尖陣列分佈為非週期性的排列,而結構 的週期寬度在 100nm 到 150nm 左右,長度分佈比較廣泛從 300nm 到

1.2 mμ 左右,可調整的深寬比(aspect ratio)範圍約為 2 到 8 的矽奈 米針尖結構。

(a)

(2)

圖 5.1 各種不同長度的矽奈米針尖之 SEM 橫截面影像 (a)320 nm (b)650 nm (c) 907 nm (d) 1240 nm

(b)

(c)

(d)

(3)

5.1.2 矽奈米針尖陣列之反射率光譜分析

為了瞭解奈米針尖的光學性質,分別對拋光過的矽晶片以及矽奈 米針尖陣列等試片,進行光譜儀分析觀察反射光譜。隨著矽奈米針尖 深寬比的增加,很明顯的呈現反射率逐漸降低的情形,如圖5.2所示。

單面拋光過的矽晶圓(100)之反射率約為35~43%,深寬比為2~8 之反射率約在25%、20%、10%、5%。

圖 5.2 各種不同長度的矽奈米針尖在可見光波段之反射率光譜

5.2 精密微電鑄奈米針尖陣列

由於矽奈米針尖結構強度太脆弱,無法直接轉印成型在塑膠基材 上,所以我們以電鑄(electroforming)方式將不同的深寬比矽奈米針 尖結構,翻鑄成高硬度(約為 600HV)的奈米針尖模具(Ni-Co 合金),

以利日後做熱壓成型使用。經過 10 小時的電鑄過程,我們得到厚度

(4)

約 120 mμ 的奈米孔洞狀模具。將矽奈米針尖結構翻鑄成模具的結果 可從圖 5.3 得知,奈米針尖結構很順利的被翻鑄成高深寬比的孔洞 狀,而且孔洞是以非週期性的排列方式分佈在模具上。

(a) (b)

圖5.3 翻鑄成高深寬比的奈米針尖孔洞狀模具之SEM影像 (a)上視圖 (b)傾斜10度平視圖

5.3 塑膠膜片奈米針尖陣列之特性分析

5.3.1 PMMA奈米針尖陣列之表面形貌

透過奈米針尖孔洞模具可壓印出不同深寬比的三維塑膠奈米針 尖結構,藉由掃瞄式電子顯微鏡來觀察矽奈米針尖的表面形貌、幾何 尺寸、密度、分佈與均勻性等等。PMMA材料的玻璃轉化溫度(glass

transition temperature)Tg= 110℃左右,本實驗做了幾個不同的熱壓 溫度。當熱壓溫度剛好在Tg 點110℃時,壓出結構的週期寬度在 100nm到150nm左右,長度分佈在120nm到250nm。由於轉印成形過程 溫度較低,使得熱壓成果之結構深寬比約在1.2~1.6間,如圖5.4所

(5)

示。其冷卻後試片各處皆可順利脫模完成,而且塑膠奈米針尖結構分 佈的密度很高,沒有分佈不均勻的問題發生。

(a)

(b)

圖5.4 熱壓成形溫度低(110℃)其深寬比在1.2~1.6間,週期寬度在

100nm到150nm左右,長度分佈在120nm到250nm

而提高其熱壓溫度到135℃時,壓出結構的週期寬度在100nm到150nm 左右,長度分佈在320nm到460nm。其轉印深寬比與成形性良好,熱 壓成果之結構深寬比約在2.6~3.0間,如圖5.5所示。從圖中可觀察熱

(6)

壓溫度到135℃時,在膜片上一樣具有密度高的塑膠奈米針尖結構分 佈特性,但從圖5.5 (b)中可看出某些地方針尖結構高度相差很多,應 該是奈米針尖孔洞模具與高分子材料膨脹係數不同,以及高深寬比結 構在冷卻後脫膜過程造成挾持破壞,使得有些針尖結構高度分佈不相 等。

(a)

(b)

圖5.5 熱壓成形溫度135℃其深寬比在2.6~3.0間,週期寬度在 100nm到150nm左右,長度分佈在320nm到460nm

(7)

將熱壓溫度提高到160℃時,壓出結構的週期寬度在100nm到150nm 左右,長度分佈在480nm到600nm。熱壓成果之結構深寬比約在3.4~

4.0間,如圖5.6所示。由圖中可觀察到高深寬比針尖結構的成形轉印 分佈密度佳,而脫膜過程一樣有挾持破壞,使得有些針尖結構高度變 低,整體的奈米針尖結構分佈為非週期性的排列。在圖5.6 (b)發現其 結構尖端有些呈現傾斜情形,我們認為是場發射電子束聚集能量過 高,當照射至PMMA表面時,使其針尖結構發生軟化而造成傾斜。

(a)

(b)

圖5.6 熱壓成形溫度160℃其深寬比在3.4~4.0間,週期寬度在 100nm到150nm左右,長度分佈在480nm到600nm

(8)

5.3.2 PMMA奈米針尖陣列之反射率光譜分析

將熱壓成形於 PMMA 膜片上的奈米針尖結構做光學性質檢測,

首先我們先對 PMMA 膜片材料進行反射率光譜分析,然後再對 PMMA 膜片上附有奈米針尖陣列結構的試片做分析,量測範圍從 250nm~2200nm。在可見光波段(380nm~760nm)量測結果如圖 5.7 所示,PMMA 膜片材料表面無奈米結構,在可見光波段單面測得平 均反射率約為 4.3~4.5 %(雙面約 8 %),而具有 PMMA 奈米針尖 陣列的試片,從圖 5.7 的反射率光譜來看,可以觀察到 PMMA 奈米 針尖具有降低反射率的效果。圖中奈米針尖的長度為 480nm 到

600nm,深寬比在 3.4~4.0 之間時,其反射率大大的降低至 0.2~0.5 %,

而整體平均反射率在 0.35 %,並且在可見光波段的光譜相當的平順。

圖 5.7 不同長度的 PMMA 奈米針尖在可見光波段之反射率光譜

(9)

尤其光波段在 400nm 到 550nm 時,PMMA 膜片材料的反射率約為 4.3

﹪,而具有 PMMA 奈米針尖結構的反射率僅僅只有 0.2 %,已達到抗 反射的效果,而且比 V. Boerner [24]利用全像曝光(holographic

exposure)的方式在 PMMA 基材表面製作抗反射(0.5 %)效果還要 來的好。

觀察 PMMA 奈米針尖結構對抗反射的影響,從圖 5.7 可見光波段 範圍進行反射率的量測結果顯示,隨著奈米針尖長度與深寬比的增 加,而反射率呈現逐漸降低的趨勢。圖中奈米針尖的長度為 320nm 到 460nm,深寬比在 2.6~3.0 之間時,其反射率為 0.3~0.6 %,而整 體平均反射率在 0.5 %;而針尖的長度為 120nm 到 250nm,深寬比在

1.2~1.6 之間時,其反射率為 2.3~3.4 %,整體平均反射率在 2.8 %,

與 PMMA 膜片材料相比其反射率略降 1.5 %。

為了在固定光波段上瞭解表面結構的尺寸相對於反射率的變化 我們將針對針尖結構的深寬比與反射率之間的關係,並加以比較繪出 圖形,如圖 5.8 所示。我們的實驗結果若以可見光波段之 550 nm 波 長之反射率光譜為例,可以發現當 PMMA 奈米針尖長徑比越大時反 射率越低,呈現近似線性的趨勢變化。

(10)

圖 5.8 不同深寬比的 PMMA 奈米針尖在 550 nm 可見光波段時之反射率

再來是分析紅外光波段範圍 1000 nm~2200 nm 部分,當波長大 於 1000 nm 時,反射率往上升的幅度很大,這是由於光大部分會被

PMMA 基板所吸收之緣故。以深寬比在 3.4~4.0 之間為例,紅外光 波段反射率大約在 0.8 %~1.5 %之間;具有次波長結構的表面,在此 波段的反射率與可見光波段比較平均上升了 1 %左右,使得降低抗反 射的效果,如圖 5.9 中所示。在紅外光波段的光譜沒有相當的平順,

在某幾個波長處反射率會較低,而其他的波長有些微的起伏情況產 生。 因此我們發現 PMMA 奈米針尖陣列結構,在紅外光波段的抗反 射效果比可見光波段來的差。

(11)

圖5.9 不同長度的PMMA奈米針尖在紅外光波段之反射率光譜 由圖中5.9在紅外光波段範圍進行反射率的量測結果顯示,隨著奈米 針尖長度與深寬比的增加,反射率ㄧ樣有呈現降低的趨勢。圖中奈米 針尖的深寬比在2.6~3.0之間時,其反射率為0.9~2 %,而整體平均 反射率在1.5 %;而針尖的深寬比在1.2~1.6之間時,其反射率為3.3

~3.5 %,整體平均反射率在3.4 %,與PMMA膜片材料相比其反射率 略降1 %。

對於PMMA奈米針尖的抗反射量測分析,上述已經完成反射率的 量測,接下來針對量測全角度的偏振光分析,能夠對不同角度的入射 光波通過具有奈米結構表面,提供更完整的反射率現象。針對奈米針 尖結構之深寬比在3.4~4.0間的試片做全角度的偏振光分析,分析的 條件固定在550nm光波段,入射光角度為0~60度,而每次入射角度

(12)

增加為5度,分析結果如圖5.10所示。由圖中可觀察到入射光角度從5 度到40度時,所量到的反射率從0.45~0.65 %,反射率上升的速度較 為緩慢;然而入射光角度從40度以後到60度時,反射率變化甚快,當 入射光角度為60度時,其量測到的反射率增加到1.2 %,比原先相差 了很多。因此,當入射光角度ㄧ直增加時,我們可以發現反射率變大,

原因在於入射光角度變大時,使得入射光波通過奈米針尖所產生的等 效折射率變差,而讓大部分的入射光碰到介質後被反射出來,因而讓 抗反射的效果變差。

圖5.10 不同角度的入射光在可見光波段550nm之反射率光譜

(13)

5.3.3 PMMA奈米針尖陣列之接觸角分析

對於具有奈米針尖結構的表面,可藉由接觸角量測儀與 CCD 可 動態擷取影像來觀察表面的疏水特性。首先我們先對 PMMA 表面無 結構的膜片進行接觸角(contact angle)的分析,接著分別對 PMMA 膜片上附有不同深寬比奈米針尖陣列結構的試片做量測,量測結果如 圖 5.10 所示。圖 5.11 (a)為 PMMA 膜片材料表面無奈米結構,其量 得接觸角角度值為 66.61 度;圖 5.11 (b)奈米針尖深寬比在 1.2~1.6,

量得接觸角角度值為 71.84 度;圖 5.11 (c)奈米針尖深寬比在 2.6~

3.0,量得接觸角角度值為 104.51 度;圖 5.11 (d)奈米針尖深寬比在 3.4~4.0,量得接觸角角度值為 112.86 度。由上述的結果可以發現,

當表面具有奈米針尖結構時所量測到接觸角會有增加的現象。

(a)

圖5.11 PMMA膜片上不同深寬比的奈米針尖結構之接觸角 (a) 66.61度 (b)71.84度 (c) 104.51度 (d) 112.86度

(14)

(b)

(c)

(d)

(15)

隨著奈米針尖長度與深寬比的增加,而接觸角的角度值呈現上升趨 勢,這個現象代表材料表面的疏水性愈高。不過離蓮花效應具自我清 潔(self-cleaning effect)能力的目標還有待改善,因為超疏水性表面 的接觸角需要大於140度。
