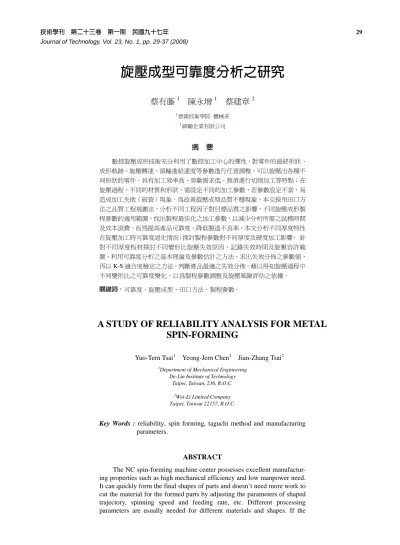

ᅩࣱໞࠣרㄅಙӠኔʠᶇἄ
ᓐڶᢏ1ʳ ຫةᏺ1 ᓐ৬ີ2
1ᐚᙤݾᖂೃ ᖲඳߓ
2ᒮᚐٞᄐڶૻֆ
ၪ ⣬
ᑇ൳ඝᚘګݮݾך։ܓشԱᑇ൳ףՠխ֨ऱᐘࢤΔኙሿٙऱ່ึݮणΕ ګݮ૩ᇾΕඝᚘ᠏ຒΕዞᔚၞຒ৫ᑇၞ۩ٚრᓳᖞΔױאඝᚘנٺጟլ ٵݮणऱሿٙΔࠠڶףՠயΕ໎೯Ꮑޣ܅Εྤႊၞ۩֊চףՠរΙڇ ඝᚘመ࿓ΔլٵऱޗᔆࡉݮणΔᏁࡳլٵऱףՠᑇΔૉᑇࡳլᅝΔ࣐
ທګףՠ؈ඓΰధါαွΖޏඝᚘګীᔆլွΔء֮ආشضՑֱ
ऄհᔆՠ࿓ቤऄΔ։࣫լٵՠ࿓ڂኙؾᑑᔆհᐙΔլٵඝᚘګݮ፹
࿓ᑇऱᔞشᒤΔބנ፹࿓່ࠋ֏հףՠᑇΔא྇֟։࣫ࢬᏁհᇢᑓழၴ
֗ګء၄Ζۖ༼ขױᔾ৫Ε૾܅፹ທլߜΔء֮։࣫լٵদ৫ࢤ ڇඝᚘףՠழױᔾ৫ಯ֏ൣउΙ൶ಘ፹࿓ᑇኙլٵদ৫֗࿏৫ףՠᐙΔ ಾ ኙլٵদ৫ࣨޗ൶ಘլٵ᧢ݮֺඝᚘ؈யڂΔಖᙕ؈யழၴ֗ඝᚘ୲ᒤ
Δܓشױᔾ৫։࣫հഗءᓵ֗ᑇ۷ૠհֱऄΔޣנ؈ய։܉հᑇଖΔ ٦א K-S ᔞٽ৫ᛀࡳհֱऄΔܒឰข່ᔞհ؈ய։܉Δ៶אवඝᚘመ࿓խ լٵ᧢ݮֺհױᔾ৫᧢֏Δא፹࿓ᑇᓳᖞ֗ඝᚘଅᙠေ۷հࠉᖕΖ
〦⼫⥱Řױᔾ৫ΕඝᚘګীΕضՑֱऄΕ፹࿓ᑇΖ
A STUDY OF RELIABILITY ANALYSIS FOR METAL SPIN-FORMING
Yuo-Tern Tsai1 Yeong-Jern Chen1 Jian-Zhang Tsai2
1Department of Mechanical Engineering De-Lin Institute of Technology
Taipei, Taiwan, 236, R.O.C.
2Wei-Li Limited Company Taipei, Taiwan 22157, R.O.C.
Key Words : reliability, spin forming, taguchi method and manufacturing parameters.
ABSTRACT
The NC spin-forming machine center possesses excellent manufactur- ing properties such as high mechanical efficiency and low manpower need.
It can quickly form the final shapes of parts and doesn’t need more work to cut the material for the formed parts by adjusting the parameters of shaped trajectory, spinning speed and feeding rate, etc. Different processing parameters are usually needed for different materials and shapes. If the
parameters set improperly, spinning failure would be incurred including break-splitting and wrinkling. In order to avoid spinning failure and obtain good quality, this paper investigates the influence of manufacturing parameters on spinning by using the Taguchi method. The purpose is to find out the optimal manufacturing parameters so as to shorten the time needed for trial and to find out the optimal manufacturing parameters.
Moreover, spin-forming reliability of stainless plate on different thicknesses and lengths was also studied to evaluate the successful probability of products on spin-forming. The storage tank of a plastic shot machine is chosen as the researched object. The manufacturing parameters were set according to the results obtained in the Taguchi analysis. The allowed spun lengths of the storage tank in different thicknesses were collected to evaluate spinning reliability in cooperation with K-S identification. The purpose is to find out the relationship between the allowed spinning deformation and the thicknesses of stainless plate. The studied results can be used as a basis in manufacturing parameter adjustment and risk assessment of spin-forming.
ɺȮℨ ⧄
ඝᚘګݮ (Spinning forming) ݾਢԫጟࠠڶسขၜ ཚΕݾޣऱګݮֱऄΔ౨ڇཏຏᖲݩՂش១ऱ ᑓࠠ፹ທݮणᓤᠧऱሿٙΔ౨ᔞٽՊᙓΕᔱΕᎭլٵऱ ८᥆ޗறΔᆏપޗறࡉՠࠠ၄شΔᜍԱףՠழၴΔኙ
࣍ၦ֟Ε؆ী᧢֏Օࢨࢼᚲ (drawing) ྤऄݙګհ८᥆ࣨ
፹Δܑᔞش࣍ඝᚘףՠΖඝᚘڇཏຏᖲݩՂၞ۩ழᏁ
፹ທറ॰ऱᔾᑓᖲዌࠐኔࠡሎ೯૩ᇾΔᅝขᏁᆖ
ൄޓᄅངזழΔൄڂլ౨߰ຒᓳᖞሎ೯૩ᇾࢨ፹࿓ᑇ൳
ࠫլᅝΔທګඝᚘழՠٙధါࢨᔆլߜംᠲΙڼழΔ ܓشᑇ൳ඝᚘڇ፹࿓ᑇ֗ሎ೯૩ᇾ൳ࠫऱᚌ။ࢤΔല ױڶயᇞެႚอඝᚘףՠࢬ૿ᜯऱംᠲΔၞۖ྇֟ඝᚘլ ߜऱขسΕ༼ࣙขᔆΕ૾܅سขګء[1]Ζ
ᑇ൳ඝᚘګݮਢܓشᑇ൳߫চխ֨ࠐኔඝᚘࢬᏁऱ ٺጟሎ೯૩ᇾΔࠀܓشࠡ૩ᇾ᧢֏ࠐᚌ֏ሿٙᔆၦΔٵழ ዞᚘऱᔾᑓՈױऴ൷ڇᑇ൳ᖲݩՂףՠΔ֠ࠡᔞٽՊᆖൄ
ޓᄅངזऱขࢨՕޅၦسขऱඝᚘګݮףՠΖᇠګݮݾ
ך։ܓشԱᑇ൳ඝᚘऱᔞᚨࢤΔኙሿٙऱ່ึݮणΕګ ݮऱ૩ᇾΕඝᚘऱ᠏ຒΕዞᔚऱၞຒ৫ᑇၞ۩ᓳᖞΔ ࠐൎ֏ሿٙᔆၦΔᛧ່ࠋऱඝᚘᔆΖඝᚘᔾᑓڜᇘڇ ᖲݩၗՂΔױش S40C ᓳᔆΔዞᔚᙰऱዞᔚຏൄش
SCr415 ࢨՠࠠᙓ፹ທΔࠡ।૿ᆖ෧־Δ؆।ၞ۩ࢹ
٠Ζඝᚘழዞᔚፖᜳࣨհၴొዞ೯Δࠡ।૿ษᜋ৫ፖඝ ᚘ৵ऱ।૿ᔆၦയ֊ઌᣂΔ྇֟ᐰᚴ (ط࣍ඝᚘլ㠩ᙓ
ႿࢤለՕऱޗறழ࿇ᑷለՕ) ඝᚘழᚨףՂᔞᅝऱᑮᄶ ईΔᜳࣨۯ࣍ඝᚘᔾᑓፖڜᇘڇݠਮՂऱືᚘࣨٙհၴΔ ՠ܂ழᜳࣨΕືᚘٙᙟዞᚘၗԫದ᠏೯Δቹ 1 ࠢীऱ ዞᚘقრቹΖەᐞൎ৫Ꮑޣ֗ՕޅၦسขംᠲΔආشԲ ࢨԿዞᔚᣬᚘਢཏሙආشऱֱऄΔڕᔚᘿඝᚘᖲՕڍਢࠟ
ᔚ܉ᆜΔඝᔚၗ֨ᒵፖ᜕ٻ݈ߡګ θ =15Ζ܉ᆜΔຍጟݮڤ ऱ܉ᆜࠌඝᔚࢭ࠹ංԺݮګऱށԺΔޏԱඝᔚᝅऱ
࠹ԺणኪΔᝅլ࣐ឰါΖ
ඝᚘழዞᔚኙޗறၞ۩ᚲᚘ೯܂Δԫઔߒ݁ൕԺᖂ ᨠរΔ൶ಘඝᚘழᚨԺΕᚨ᧢ऱధᡏംᠲΙڕ֮[2]։࣫
լٵඝᚘֱڤޗறऱᚨԺፖᚨ᧢ംᠲΔࠀ༼נຍࠄඝᚘֱ
ڤ ऱ ૻ ࠫ Ι ֮ [3] ༼ נ ඝ ᚘ ګ ݮ ऱ ڶ ૻ ց ై (Finite
element) ։࣫ᑓীΖԫۖߢΔᐙඝᚘګݮګפፖܡऱ
ڂైڶΚޗறࢤΔၗ᠏ຒΕඝᚘګݮֺΔՠ܂ᚘԺΕ ඝᚘၞຒ৫ፖඝᚘऴᒵऱႜߡΔࠡխֻᰎޗறऱႿࢤΕ ᑷणኪऴ൷ᐙࠩሿٙऱ।૿ᔆၦΔԫᙇشႿࢤለ Օऱޗறڍၞ۩ಯ־ (ᙓޗ)Δۖඝᚘຒ৫Εၞ
ΕګݮֺΕՠ܂ᚘԺΕዞᔚႜߡऱࡳΔൄਢ៶طኔᎾ ףՠऱᆖ᧭ଖࠩΔᇠଖൄᙟլٵףՠයٙۖ᧢Δؘႊᔞ ழᓳᖞֱױ྇֟ඝᚘధჾംᠲΖ
ඝᚘழዞᔚऎࢬޣऱሎ೯૩ᇾດڻലᜳࣨګݮΔૉ
᠏ຒመ܅ΔֻᰎᢰᒴದᒋΔᏺףګݮॴԺΔ۟ᖄીՠٙ
ధါΙ᠏ຒመΔঞޗற᧢ᜳᣤૹΖڼ؆Δඝᚘऱၞຒ ৫ f ኙඝᚘመ࿓ᐙՈৰՕΔ،ਢၗ᠏೯ԫഎዞᔚऎئ ᒵฝ೯ऱ၏ᠦΔၞຒ৫መΔᄎขسֻᰎದᒋΙၞຒ ৫መ܅Δᄎࠌᕻদ྇՛ۖขسధါΔਚ f ᚨٽچ൳ࠫڇ ԫࡳऱᒤհփΖۖඝᚘऴᒵऱႜߡΰऴᒵፖ Z ၗإֱٻ ऱ݈ߡαΔٵᑌᄎᐙඝᚘመ࿓Δ݈ߡመՕΔᄎขسஉٻᐺ
ါΙ݈ߡመ՛ঞᄎ࿇س֊ٻధါΖַඝᚘመ࿓࿇سޗ றధါΕದᒋࠀᛧ່ࠋףՠய࣠Δؘႊᙇᖗᔞᅝऱ፹࿓
ᑇࡉሎ೯૩ᇾΔ֮[4]ܓشಱូ։࣫ቃྒྷլٵ፹࿓ᑇ ඝᚘऱ।૿ษທ৫Ζ
ބנඝᚘףՠ່ࠋ፹࿓ᑇΔء֮شضՑऄၞ۩ኔ
᧭։࣫ΔضՑֱऄ!(Taguchi Method) [5] հᔆՠ࿓ቤ ऄΔਢএᄭ۞࣍ 1923 ڣഏԳ R. A. Fisher [6]ࢬ໌ࡨऱኔ
᧭ૠऄΔᆖطֲءضՑخԫ໑Փףא១֏ࠡอૠݾ؏Δ ܓشऴٌ।!(Orthogonal array)Εॾᇆᠧଃֺ!(S/N)Ε᧢ฆ
θ
α
ዞᔚ ඝᚘٙ
ືጹٙ
ඝᚘᔾᑓ
ߧ1 Ҥࠣ᱿ᅩࣱḻาߧ
ᑇ։࣫!(ANOVA)Εڃᚨ।ࢨڃᚨቹመ࿓ၞ۩։࣫Ζض Ցֱऄ (Taguchi Method) հᔆՠ࿓ቤऄױאՕၦ១
֏٤ڂైኔ᧭ऱኔ᧭ڻᑇΔؾছᐖऑچࠌش࣍ՠ࿓ૠ ፖ፹࿓່ࠋ֏։࣫ՂΔ壆ڕ֊চףՠය່ٙࠋ֏[7, 8]Εሽ
ᇘ፹࿓່ࠋ֏[9, 10]Ε࣋ሽףՠ।૿壄৫൳ࠫ[11]Ζ ضՑऄԯאຝٝڂኔ᧭ऄ൶ಘขऱ່ࠋૠࢨ፹࿓ऱ ለᔞֽᄷิٽΔڶࠄ፹࿓ᑇΰڕᛩቼᄵ৫ᄳ৫Ε፹࿓
ᑇ᧢ฆΕޗறګ։ΕၦྒྷۯᆜΕࠌشृڂైαऱ൳ࠫࠀ ॺ࣐ࠃΔᄷᒔऱሒࠩኔ᧭ቤՂऱᑇଖڶழৰᣄሒ
ࠩΖضՑኔ᧭ऱڂऱֽᄷ֏إױᇞެڼംᠲΔڼऄൄᚨ ش࣍፹ທΕޗறΕא֗ขૠઌᣂᏆΔऴٌ।ኔ᧭
ԯאᠦཋ֏ऱڂֽᄷቤኔ᧭ڂิٽΔٺଡ൳ࠫڂ
ၴᏁฤٽྤٌյ܂شऱഗءΔאᝩ܍ڂڂٌյ܂
شࢬທګऱኔ᧭։࣫ᎄΔ່࠹৬ᤜऱऴٌ।ኔ᧭
L12(211)ΕL18(21*37)ʳ Δڂຍࠄऴٌ।ኔ᧭Δܛࠌٺڂ
ၴࠠڶٌյ܂شΔ،ଚऱኔ᧭ᎄբ݁ऱ։ڇٺิ
ٽխ[12]ΖྥۖΔऴٌ।ऱᙇᖗᏁᖕڂᑇΕא֗ٺڂ
ऱֽᄷᑇࠐެࡳΔለՕऱऴٌ।ኔ᧭Δࡐྥױࠩױॾ ৫ለऱ։࣫࣠Δ܀ਢኔ᧭ګءലઌኙऱ༼ࣙΔ֠ࠡਢ ڇኔ᧭ழၴ९Ε፹࿓ګءऱூࠏΖ
ڇެࡳᔞᅝ፹࿓ᑇ৵Δء֮ᚵ։࣫፹࿓ױᔾ৫Δױ ᔾ৫ਐᑑؘႊאขኂࡎᑇᖕࠐ۷ૠขױᔾ৫ٺᑇ ଖΔאቃ۷ขᙟழၴಯ֏հणउΖࠉᖕױᔾ৫ᓵ[13]Δ ԫขࠉࠡ؈யऱࢤΔױ։ڰ֝ཚ (Early life region)Εؓཚ (Constant failure rate region) ֗۔֏ཚ (Wear out region)Δࠡ؈யࠤᑇܧԫ௮બীڴᒵΔᇠ௮બ
ীڴᒵঞᙟլٵհ؈யᑇᖕۖฆ[14]Δ֮[15]א؈யࠤ ᑇנ࿇រΔࠉᖕٺ؈யᑇᖕኙ؈யհᐙΔԱᇞข
௮બڴᒵհ᧢֏ࢤΖڇױᔾ৫ಯ֏ᑓڤխΔขհኂࡎ
։܉ࠤᑇᙟထլٵհขᣊীۖڶլٵऱणኪΔൄᚨش հ؈யᖲയ৫ࠤᑇΔڕൄኪ։܉Εኙᑇൄኪ։܉Εଁ܄
։܉ (Weibull Distribution)Εਐᑇ։܉…Δຍࠄױᔾ৫ᑓ ڤࠡ؈யࠤᑇઃழၴ(ࢨᖙ܂ڻᑇΕ֘ڻᑇΕ၏ᠦ…
)հࠤᑇΔڕ Ahmed [16]ܛאขհ֘ᖙ܂հ؈யڻᑇ
܂ױᔾ৫։࣫հ؈யᑇᖕΙTsai [17]։࣫լٵ壄৫Հױᔾ
৫۷ૠࢬᏁऱᑌءᑇΔאቤױᔾ৫ᇢ᧭ऱࠉᖕΖۖ
ᑇ۷ૠխא່Օᄗۿऄ֗ᖲቹऄΔ່ൄ۷ૠٺጟൄ
شհኂࡎ։ֱऄፖᚨشΔܓشຍࠄᑇ۷ૠֱऄऱ
࣠Δ٦ᚨشᔞٽ৫ᛀࡳΔױขऱ່ᔞ։ࠤᑇΔၞԫ ޡԱᇞขױᔾ৫ڴᒵ᧢֏[18]Ζ
ࠉᖕኔ᧭ބנऱუ፹࿓ᑇΔຏൄᔞشڇਬԫףՠ ᒤΔૉඝᚘढऱ९৫။९ࢨऴஉ။՛Δඝᚘழ࿇سధ
ါऱᖲՈ။ՕΙኙৰ९ऱඝᚘढ᧯Δڂףՠ؈ඓऱᖲ
መՕΔՠᐗױ౨ආ࠷։ඝᚘ٦אԳՠ൷ٽऱֱڤݙګΔ ڕڼլ܀፹ທழၴᏺףΰګءᏺףαΔՠٙ।૿Ոڶ൷ᜓΰ
ᔆለαΖڼ؆Δՠᐗڇࢭ൷ૡऱழଢΔ૿ኙመ९ऱढ
ΰլߜᏺףαΔױ౨א༼Ꮭࠐڂᚨ፹ທଅᙠΔ܀ڕڼ Ծᄎ૾܅ؑᤁञԺΖڇመװΔ९ՠٙඝᚘ؈ඓംᠲΔࠀ
ྤ֮ڶߓอऱၞ۩൶ಘΔڼΔء֮ٽױᔾ৫ᓵΔ
։࣫լٵ᧢ݮֺՠٙհඝᚘױᔾ৫Ζಾኙլٵদ৫հႽ
ګΔ൶ಘլٵ᧢ݮֺࢬ౨ףՠհ່Օ९৫Δ։࣫ඝᚘ؈
யڂᐙΔ۷ጩඝᚘ፹࿓ױᔾ৫Δ൶ಘ९৫ᏺףࢨऴஉ
ᜍ՛ழױᔾ৫᧢֏ൣݮΔၞԫޡٽอૠᛀࡳֱऄΔא
ᑇ۷ጩऄ։࣫լٵףՠයٙՀױᔾ৫ಯ֏Δ৬مޗறদ৫ ࡉ᧢ݮֺᣂএΔຘመၦ֏ऱ፹ທଅᙠေ۷֗ٽ፹࿓
ቤΔᒔঅඝᚘףՠऱࡳऱፖᔆΖ
ʷȮᅩࣱ⢌Ễאᄲ᧚ඖӠኔ
ඝᚘګݮመ࿓խທګ؈யࢨګীլߜऱ༓ଡڂై
ڕՀΚ
1. ޗறऱ୶ࢤ֗࿏৫լߜΖ
2. ګীመ࿓խٺႈףՠයٙΰᑇαࡳլᅝΖ 3. ඝᚘ፹ݮणૠլߜΔڕႽתஉመ՛Ζ
4. ඝᚘᖲᖲᕴפ౨լߩΰڕྤऄ壄ᒔ൳ࠫףՠයٙΔᖲᕴ ࢤ౨ಯ֏ംᠲαΖ
ඝᚘګݮژڇԫଡඝᚘګݮֺᄕૻΔܛֻᰎऴஉ d0ፖ
່৵ګݮऱႽᙗ່՛ऴஉ dminհֺΰβ=d0/dminαΔڇڍ
ٽՀඝᚘլ౨ԫڻګݮΔലඝᚘመ࿓։ڍଡၸΔޢ ڻݙګԫࡳऱګݮΔאᝩ܍ՠٙ।૿ขسᒋెΔࠡޢڻඝ ᚘګݮֺՈؘႊየߩԫࡳऱයٙΙڼ؆Δᅝᑇࡳլإ ᒔழ༉ᄎขسٺጟ؈யΔൄߠऱ؈யڶ֊ٻᐺါΕஉٻᐺ
ါࡉದᒋΰቹ 2αΔࠡڂڕՀΝ
1. ֊ٻధါΝஉٻࢮᚨԺመՕΕඝᚘګݮֺ β መՕΕޢڻ ඝᚘऱޡၞ९৫መՕΖ
2. உٻᐺါΝ֊ٻᚘᚨԺመՕΔᦛڴᚨԺመՕࢨڇբขس ದᒋൣउΖ
3. ದᒋΝඝᚘګݮֺӪ၌መ᧢ݮᄕૻֺΕၞ༓֜ݶΖ ط࣍༼֒᠏ຒױ༼֒سขࡉሿٙ।૿ᔆၦΔਚڇւ
ऱൣउՀΔᚨᕣױ౨چᙇᖗለऱၗ᠏ຒΖط֘ኔ
᧭वΔᙓऱ່Օඝᚘຒ৫ 800 m/minΙᔱΕᎭ 1200 m/minΙլ㠩ᙓ 300 m/minΔޢڻඝᚘऱګݮֺ݁լ౨၌
(a) ֊ٻధါ (b) உٻᐺါ
(c) ದᒋ
ᒔࡳᔆࢤ
ᒔࡳڂֽᄷ
ऴٌ।ᆜ
ኔ᧭ച۩
ኔ᧭࣠։࣫
᧭ᢞኔ᧭
່ࠋิٽᙇ࠷
(a) ऴᒵী (b) Ⴝ-ऴᒵী
(c) Ⴝࡰী (d) ٌཙী
ߧ 2 ᅩࣱ⣲ʠᶝࣺ
ߧ 3 Р⤑ُⳖ⃛Ⳍಙ᱿ⴆႹ
መࠡګݮᄕૻֺΔܡঞᄎנధါΖၞ۩ඝᚘףՠழΔױ אᖕቹ 3 ࠐษᙇඝᚘழࢬᏁऱႜߡα ࡉၞຒ৫ fΖඝ ᚘլਢԫڻࠩۯΔۖਢ։ګ༓ଡխၴመ࿓Δܑਢኙ࿏৫
ޗறΔૉٵழኙޗறၞ۩ઌᚨऱᑷΔലױ༼֒ࠡױ ඝᚘࢤΖ
ᑇ൳ඝᚘױආشٺጟլٵሎ೯૩ᇾऎࢨլऎᔾᑓࠐݙ ګ່ึऱئᒵΔඝᚘழࠀլਢዞᔚԫڻࢤچऎࢬᏁऱئᒵ
ၞ۩ዞᚘΔۖਢ։ڍଡၸၞ۩Δޢڻႛݙګԫຝ։ګݮΔ
ࠡሎ೯૩ᇾፖئᒵࠀڶऴ൷ᣂএΔڂڼΔޢၸױᖕ լٵऱणउΔࠌشլٵऱሎ೯૩ᇾᛧለࠋऱඝᚘய࣠ࡉ ඝᚘᔆၦΖٺၸሎ೯૩ᇾऱץᒵዌګԱሿٙऱئᒵΔ ඝᚘऱሎ೯૩ᇾڶऴᒵীΕႽীΕႽ-ऴᒵীΕᓤႽ
ী 4 ጟ (ڕቹ 4)Ζ
ऴᒵীඝᚘ૩ᇾΝኔऴᒵሎ೯ለֱঁΔڇඝᚘழ
ࠡႜߡڇլឰ᧢֏ΔאݮګئᒵऱץᒵΖ
1. Ⴝ-ऴᒵඝᚘ૩ᇾΝڇޢԫڻא՛Ⴝ֊ԵΔྥ৵ڇ אؓ۩ऱऴᒵሎ೯Δࠡႜߡլ᧢Ζຍױࠌ֊Եழޓ٠ᄶΔ
༼֒।૿ᔆၦΖ
2. Ⴝඝᚘ૩ᇾΝᖞଡඝᚘመ࿓ለؓᄶΔඝᚘመ࿓խऱ ڃٗለ՛Δ܀ࠡᒳ࿓ঞለᓤᠧΔૠጩנႽऱึរΕ խ֨រ݄ᑑΖ
3. ٌཙႽ૩ᇾΝࠡඝᚘய࣠ࡉᔆၦ່ړΔඝᚘመ࿓ؓ
Δ܀ᒳ࿓່ᓤᠧΖ
ߧ 4 ʃ⳥ՒⰉ⭤᱿ᅩࣱ⭰ല
ߧ 5 ᮪םᅞᘍ૪㊹ᙟỄߧ ɿȮ᮪םᅞᘍʠٴ⫨డỄ⣳Ԭ
ڇᙇᖗޢڻඝᚘ֊ԵរழࣹრፖՂԫଡ֊Եរᠦ
ၲԫࡳऱ၏ᠦΔאַࠟរመ२ڇॵ२ขسૹᓤඝ ᚘΔທګڼᕻᖺ྇ᜳΔ່ึขسᐺါΖ
ضՑऄኔ᧭࿓ݧૠڇضՑऄᔆՠ࿓ݾխΔኔ᧭
ૠױ։ԿՕႈؾΔรԫႈؾኔ᧭ቤΕรԲ
ႈؾኔ᧭۩ࡉรԿႈؾኔ᧭։࣫Δࠡኔ᧭ੌ࿓ڕ ቹ 5Ζ
1. ᮪םᅞᘍ
ضՑֱऄհᔆՠ࿓ቤΔࠡޡᨏܓشऴٌ।
f=mm/min إൄඝᚘ
55 60 65 70
80 1 2 3 4 5
α=deg
75
ቤࠡઌᣂՠ࿓ڂࠐ৬مኔ᧭հႈؾΔലࢬᛧኔ᧭
࣠٦ຘመࠡॾᇆᠧଃֺ!(S/N)Ε᧢ฆᑇ։࣫!(ANOVA) Ε ڃᚨ।ࢨڃᚨቹመ࿓ࠐၞ۩։࣫Ζڶᣂء֮፹࿓ᑇ່
ࠋ֏հઔߒਮዌՕીڕՀΚ
(ԫ) ࡳګীመ࿓խհᔆࢤؾᑑΔ࠷ࠡࢤඨՕΕ ඨ՛ࢨඨؾΖ
(Բ) ᙇᖗ፹࿓൳ࠫڂ
ࠉᖕ፹ګীመ࿓խઌᣂڂైΔ։࣫ףՠයٙኙࠡ
ᔆհᐙࠀࡳ൳ࠫڂΖ
(Կ) ᙇࡳࠡ൳ࠫڂհֽᄷଖΔܛઌᣂٺႈףՠයٙᒤ
հࡳΖ
൳ࠫڂհֽᄷଖאࡨףՠයٙΕޗޗࢤᔆࢨ፹࿓
ᑇයٙΔࠐࡳࠡٺႈףՠයٙհᒤΖ () ৬مऴٌ।Ζ
ലࡳ൳ࠫڂհٺႈףՠයٙڕඝᚘຒ৫Εၞ
Εሎ೯૩ᇾΕՠ܂ᚘԺΕڶྤᑮᄶΔࠉᅃضՑֱ
ऄऴٌ।ᆜٺႈףՠයٙհྒྷᇢิٽΖ
(ն) ਊᅃऴٌ।ࢬ༼ࠎٺႈףՠයٙհྒྷᇢิٽΔၞ۩ኔ
᧭ᑇᖕگႃΖ
(ք) ኔ᧭ᑇᖕ᠏֏ګॾᇆᠧଃֺ S/NΔࠀૠጩࠡ᧢ฆᑇ։
࣫Ζ
ࠉᖕضՑֱऄലؾᑑᔆհኔ᧭ᑇᖕૠጩנࠡॾᇆᠧ
ଃֺ S/NΔ
) . . log(
10 MSD
SN=−
ڼ M.S.D.ٺႈྒྷᇢิٽհؾᑑᔆऱ࣠ᑇᖕհ
ֱ݁ؓೣଖ!(the mean square deviation)Ζ!
(Ԯ) ࠉᖕॾᇆᠧଃֺ S/N ૠጩࠡ᧢ฆᑇ։࣫Δޣ፹࿓հ
່ࠋ֏ףՠᑇΖ
(Զ) ขس S/N ڃᚨ।ࢨڃᚨቹΔᛀီٺ൳ࠫڂհಥ
֗ބנᓳᖞڂΖ
ٺ൳ࠫڂհಥٺ൳ࠫڂኙؾᑑᔆऱᐙ
࿓৫Δױ༼ࠎૠृᓳᖞለ᧩ထ൳ࠫڂ༼ࣙࠡ
ؾᑑᔆհەΔۖ᧢ޓለլ᧩ထ൳ࠫڂ૾܅
ګءհࠉᖕΖ 2. ૪㊹ኞ
ء֮൶ಘኙွႽীՠٙΔኔ᧭ໂᑇ൳ඝᚘ ᖲΔء֮אඝᚘ৵Ⴝփஉፖᔾᑓऴஉऱฆᔆڂ
ΔᅝᑇࡳߜړΔԲृᎄऱ᧢ฆৰ՛Δ֘հΔঞ᧢
ฆৰՕΰᔆլߜαΖඝᚘ፹࿓խૉՠ܂ᚘԺ֜ՕΕၞ༓
֜ኬΕᙓࣨ֜ᜳΕޗற࿏৫መΔ݁ᄎທګඝᚘధါࢨ ದᒋംᠲΔᙟထඝᚘՠٙ९৫ᏺףΔՠٙ࿇سՂ૪ം
ᠲΰ؈யαऱᖲᄎ။ՕΙڼ؆ΔዞᔚႜߡΕዞᔚႽתஉΕ ڶྤᑮᄶᕪΔٍᄎᐙඝᚘףՠհᔆፖ؈யΖࠉᖕ
ՠ܂ᆖ᧭Δඝᚘףՠऱᐙڂඝᚘຒ৫ΕၞΕ ՠ܂ᚘԺΕዞᔚႜߡΔࠡהᐙለ՛հႈؾڇڼီᠧಛ ڂΔࠡයٙګԫᑌΖەᐞൄش፹࿓ᑇऱิٽΔء
֮ᙇᖗ L9(34) ऴٌ।ኔ᧭ᑇᖕၦ࠷հഗ៕Δࠡխڂۯ
⠧ɺ ᅩࣱໞࠣ૪㊹᱿Ӽߌઈדᖛ⠧
ڂ ᎅࣔ ֽᄷԫ ֽᄷԲ ֽᄷԿ
A ඝᚘຒ৫ 180 m/min 240 m/min 300 m/min B ၞ 2 mm 4 mm 6 mm C ՠ܂ᚘԺ 55 kg/cm2 60 kg/cm2 65 kg/cm2
D ዞᔚႜߡ 60̓ 65̓ ˊ˃̓
ᄷհެࡳਢא፹࿓խൄشհᑇΔڶᣂء֮ኔ᧭൳ࠫ
ڂֽ֗ᄷڕ।ԫࢬقΖ
։ ࣫ ່ ࠋ ፹࿓ ᑇ ࠌ ش հ ګ ী ᑓ ࠠ
φ
270ͪ 410 mmΔશறཎض᧯ߓլ㠩ᙓ t2ͪφ
430 mmΔඝᚘ৵Ⴝփஉࡉᑓࠠऱ֡՚ฆၦྒྷኔ᧭ᑇᖕΔࠡኔ᧭ቤ֗ࠡ
ઌᣂհኔ᧭ᑇᖕڕ।ԲࢬقΔଡܑࢤڂಛᇆᠧಛֺ
(S/N) ऱ֘ᚨڕ।ԿࢬقΔط।Կ࣠࿇Δඝᚘףՠ່
ࠋᔆࢤհڂิٽ
{A2, B1, C2, D3}
ݺଚለᣂ֨ऱਢቃྒྷଖ֗ᒔᎁኔ᧭ऱૠጩଖऱॾ֨
ၴΔᅝࠟଡॾ֨ၴڶٚ۶ૹᦤழΔݺଚױאᒔᎁኔ᧭ऱ
࣠ࡉቃྒྷଖജ൷२Ζֺለ່ࠋףՠයٙ (A2, B1, C2, D3) հኔ᧭ଖፖቃྒྷଖհฆΔݺଚگႃ 10 ิ່ࠋᑇՀ հኔ᧭ᑇᖕΰ।αΔطԲृհؓ݁ଖΕᑑᄷऱฆ࿇Δ ቃྒྷଖፖኔ᧭ଖৰ൷२Δڼ࣠ᎅࣔڼ່ࠋิٽᑇױᛧ
ऱףՠᔆΖ
߈Ȯרㄅಙ⧄
ױᔾ৫ഗءՂਢԫଡאᖲࠐ༴૪ߓอΕขࢨᇘໂ
ᔆֽᄷऱਐᑑΔࠡࡳᆠڕՀΚԫଡߓอࢨขڇਬԫᖙ
܂ᛩቼՀፖࠌشழၴᒤΔ౨ႉܓݙګቃࡳٚ೭ऱᖲ
[13]ΖᖕࡳᆠᎅࣔΔߓอঅإൄऱᖲױီழၴࠤ ᑇΔאᖲ।قڕՀ
0 )
( )
(t1≥t =Rt t≥
P (1)
ڼ t1ז।ߓอሎ܂إൄழၴΖڂڼΔR(t) ܛԫߓ อڇ t ழၴא৵ױ౨սإൄՠ܂ऱᖲΔঞױᔾ৫ࠤᑇऱ
֘૿ F(t) ܛਚᎽழၴ։ࠤᑇΔױ।ق
0 ), ( ) ( 1 )
(t = −R t =Pt1 ≤t t≥
F (2)
ڕ࣠ਚᎽழၴشᙟᖲ᧢ᑇ t ࠐז।Δۖ t ऱᖲയ৫ ࠤᑇ f(t) ፖױᔾ৫ࠤᑇ R(t) հᣂএڕՀ
∫
−
=
−
=
t
d f t
F t R
0
) ( 1 ) ( 1 )
( τ τ (3)
⠧ʷ ૪㊹⤺Ԭד૪㊹ᄲჇ!
Exp. A B C D y1 y2 y3 y4 y5 y6 Ave S S/N
1 1 1 1 1 0.50 0.88 1.02 0.61 0.97 1.01 0.83 0.22 1.29 2 1 2 2 2 0.80 0.70 0.65 0.23 0.78 0.38 0.59 0.23 3.97 3 1 3 3 3 1.00 1.28 1.55 1.34 1.66 1.63 1.41 0.25 -3.12 4 2 1 2 3 0.30 0.56 0.52 0.46 0.36 0.60 0.47 0.12 6.34 5 2 2 3 1 1.03 1.30 1.20 0.60 1.27 0.94 1.06 0.26 -0.74 6 2 3 1 2 0.80 1.00 1.40 1.38 1.57 0.93 1.18 0.31 -1.72 7 3 1 3 2 0.90 1.21 1.40 1.18 1.40 1.48 1.26 0.21 -2.14 8 3 2 1 3 0.54 0.72 0.85 0.41 1.48 0.84 0.81 0.37 1.05 9 3 3 2 1 1.60 1.70 1.43 1.68 1.87 1.28 1.59 0.21 -4.11
Ave 0.95 0.25 0.62
⠧ɿ ᅩࣱໞࠣ૪㊹ʑ᧚ඖߌઈଃ S/N ᕗ᱿וະ⠧ד ߧ
A B C D Level 1 0.72 1.83 0.21 -1.19 Level 2 1.30 1.43 2.07 0.04 Level 3 -1.73 -2.98 -2.00 1.42
Effect 3.03 4.82 4.06 2.61
Rank 3 1 2 4
אਬԫழၴរഗᄷΔەᐞਬԫழၴរऱױᔾ৫հ᧢
֏ֺՂᅝழऱױᔾ৫ጠ؈யࠤᑇ (hazard function)Δڼ
؈யࠤᑇ༉ਢᛳၴ؈யΔڂڼΔ؈யࠤᑇ h(t)ױᐊ ګ
) (
) ( )
(
) ( ) ) (
( Rt
t f t
t R
t t R t t R
h =
∆
∆ +
= − (4)
طڼױव f(t)ΕR(t) ፖ h(t) ԿृၴऱઌյᣂএΔ
वሐࠡխԲଡΔܛױޣԫृऱࠤᑇΖۖ؈யᑇᖕگႃ
ڶՀ٨༓ጟΚ
1. ݙ٤ᑇᖕΔᇢ᧭ڇࢬڶᑌ݁؈யթೖַΖ
2. ؈யᛀྒྷ (censoring)Δࠉᖕᑇᖕ࠷ֱڤױ։Κ(1)
ԫᛀྒྷ: (a) ྒྷᇢᑌ؈யሒਬԫࡳᑇ৵ܛೖַᇢ
᧭Ι(b) ྒྷᇢழၴሒਬԫࡳଖ৵ܛೖַᇢ᧭Ζ(2)ڍૹ
⠧߈ ሱ̈́אᄲʠ૪㊹ϊ⎞ㅷᛵϊʠదᯌ
Y (ኔ᧭ᑇᖕ)
Optimal 0.68 0.52 0.61 0.97 0.25 0.43 0.58 0.81 0.72 0.48 Ave S S/N
ኔ᧭ଖ 0.61 0.20 3.89
ቃྒྷଖ 0.68 0.11 4.76
ᛀྒྷΔྒྷᇢᑌऱྒྷᇢழၴլٵΰڕྒྷᇢխآਚᎽܛ
ฝၲαΖ
ࠉᖕگႃऱ؈யᑇᖕΔױᔾ৫։ֱ࣫ऄڶԲጟΚ ॺᑇ֏۷ૠፖᑇ֏۷ૠΖॺᑇ֏۷ૠܛآࡳኂࡎ
։հױᔾ৫։࣫Δ،ਢऴ൷ࠉᖕ؈யᑇᖕࠐ۷ጩױᔾ ৫Δૉ؈யᑇᖕᠦཋীழΔঞױᔾ৫ױطՀڤ۷ጩΖ
n t t n
R s()
)
( = (5)
؈யᖲയ৫ࠤᑇ(PDF)ױ।قڕՀΚ!
t n
t t n t n t
t t R t t R
f s s
∆
∆ +
= −
∆
∆ +
= ()− ( ) () ( ) )
( (6)
ঞ؈யࠤᑇױ।قڕՀΚ!
t t n
t t n t n t R
t t f h
s s s
∆
∆ +
= −
= ()
) ( ) ( ) (
) ) (
( (7)
ࠡխΚ n ז।᜔ᇢ᧭ᑌءᑇؾΔns ז।ڇழၴរ t ழऱژᑇΔӔt ז।ழၴၴሶΖ
ᑇ֏۷ૠࡳኂࡎ։հױᔾ৫։࣫Δൄشऱኂ ࡎ։܉ڶൄኪ։܉Εਐᑇ։܉ΕLognormal ։܉Εଁ܄։
܉Ζڇࡳኂࡎ։խΔଁ܄։܉ױᔾ৫ՠ࿓խ່ൄ
ࠌشհቃ۷։Δط࣍ଁ܄։܉լٵऱᑇิٽऱױᔾ৫ ࠤᑇࠠڶڍ᧢֏ऱࢤΔኙ࣍լٵऱขኂࡎᇷறΔ༓
6 4 2 0 -2 -4
A1 A3 B2 C1 C3 D2
ຟڶᔞᅝऱᑇิٽ౨ജᔞ֊چ༴૪Ιଁ܄։܉ऱᖲയ ৫ࠤᑇቹݮࠠڶڍ᧢ࢤΔۖઃ౨ജᔞش࣍༴૪ขᎠᏺ ࢨᎠ྇ऱ؈யΔࢬאڇױᔾ৫Ꮖऱኂࡎ։࣫Ղᚨش چઌᅝᐖऑΖᅝଁ܄։܉ݮणᑇӪ࣍ 1 ழΔ؈யࠤ ᑇګԫൄᑇΔՈ༉ਢൄߠऱਐᑇ։Δ᥆࣍ࡳཚ؈யΙ ଣૉݮणᑇӪଖտ࣍ 0 ፖ 1 հၴΔ।قขऱ؈ய
ԫᎠ྇ࠤᑇΔຏൄຍጟൣݮਢ࿇سڇขઔ࿇ࠩګᑵཚ
ၴΔ᥆࣍ڰ֝ཚ؈யΙڕ࣠ݮणᑇǫଖՕ࣍ 1 ழΔঞ।
قขऱ؈யᎠᏺࠤᑇΔຏൄ࿇سڇขᗣჾᣤૹ ΰwear-outαऱᗣཚΔ᥆࣍ᗣཚ؈ய”ΙᅝݮणᑇӪ ଖપ 3.6~3.8 ழΔࠡᐛല൷२࣍ൄኪ։܉Ζ
ၞ۩ᑇ֏۷ૠழΔᏁ٣؈யᑇᖕ։܉Δ٦ၞ۩
؈ய։܉ᑇ۷ૠΔൄشऱ۷ૠֱऄਢ່Օઌۿ۷ૠ (Maximum Likelihood Estimation)Ζᅝࡳ։ၞ۩ױᔾ৫ ᑇᖕᇞ࣫ழΔൄᅸࠩऱംᠲਢࡳऱኂࡎ։ਢܡإᒔΔ ڂڼຘመᔞٽ৫ᛀࡳࠐܒឰऱإᒔࢤਢؘऱΔԫ
ൄࠌشऱᛀࡳऄڶֱ (Ӿ2) ᛀࡳא֗ Kolmogorov-Smirnov ΰ១ጠ K-Sαᛀࡳ18]Ζ
ʽȮᅩࣱרㄅಙӠኔ
։࣫ඝᚘ୲ףՠ९৫Εေ۷፹࿓ଅᙠΔء֮ಾኙ լٵࣨদլ㠩ᙓࣨၞ۩ඝᚘױᔾ৫։࣫Δ։࣫ޡᨏڕՀΚ 1. दᄓ⎞רㄅಙહ∑
ඝᚘ؈யڶԿጟΚΰஉٻᐺါΕၗٻᐺါፖದ ᒋαΔױᔾ৫ਢ։࣫ࣨޗ୲ඝᚘ९৫֗լٵ᧢ݮֺՀ ඝᚘױᔾ৫Ζ
2. ૪㊹⣳Ԭ⎞⥑હ
ء֮ಾኙদ৫ 1.0, 1.5, 2.0, 2.5 mm ऱլ㠩ᙓࣨၞ۩
ඝᚘᇢ᧭Δඝᚘ፹࿓ᑇࠌشছᆏضՑֱऄ։࣫հ
࣠Δඝᚘᑓࠠ
φ
270ͪ300 mmΔશறऴஉ։ܑ 320, 360, 420, 480 mmΔޢጟޗறၞ۩ 6 ڻኔ᧭Δቹ 6 ᧩قඝᚘף ՠመ࿓Ζ3. ᄲჇᄇゝ⎞Ӡኔ
گႃऱᇷறլૻ࣍؈யᇷறΔۖᚨץܶ᧩؈யհ ࢬڶขྒྷᇢࢤᔆᇷறΔܛ؈யፖآ؈யข൷ᚨࠠ
ໂᇠྒྷᇢࢤᔆઌᣂᇷறΙၞԫޡܓشፋᣊ։࣫ࢨࠡ،
อૠ։࣫֫Δଵೈॺቃཚڂైࢬທګհ؈யᑇᖕΙە ᐞඝᚘధါ֗᧢ݮࢤΔء֮אڍૹᛀྒྷֱڤگႃ؈ய ᑇᖕΔڶᣂءઔߒհኔ᧭ᑇᖕڕ।նࢬقΖ
4. Ӡ̡אᄲ̒⤺
ಾኙگႃհᑇᖕၞ۩։܉֗ᑇ۷ૠΔء֮א
່Օઌۿऄ (Maximum-likelihood method) ۷ጩਐᑇΕൄ
ኪΕଁ܄Կጟ։܉ᑇΖء֮ܓش K-S (Kolmogorov-
⠧ʽ ʃኈׂᅩࣱदᄓᄲჇ
t (mm) 1.0 1.5 2.0 2.5
x1 44 145 200 262 x2 43 106 227 308 x3 40 120 202 326 x4 48 104 167 254 x5 65 132 215 273 x6 50 115 200 246
ߧ6 ᅩࣱԽడ⳧Ễ
Smirnov) ᛀࡳհֱऄΔ։ܑૠጩנࠡᨠྒྷଖ֗ཚඨଖ
ΰࣚൕհኂࡎ։ऱ F(t) ଖαઌ྇৵ऱኙฆଖΔ ᨠኘ۶ጟ։܉ऱฆ່՛Δࠐܒܑ؈யᑇᖕᔞٽ࣍ୌጟ
։܉Ιಾኙ।նհ؈யᑇᖕΔٺ։܉հ۷ૠᑇ֗
ᛀࡳ࣠ڕ।քࢬق Ζ 5. רㄅಙ̒⤺
ࠉᖕ।ք࣠Δඝᚘ؈யאൄኪ։܉༴૪່৾ᅝΔ ط।քհ(µ, σ)Δࠡ፹࿓ױᔾ৫ױطՀڤ۷ጩΔ
− Φ
= σ µ
R x (8)
ڶᣂլ㠩ᙓլٵࣨদऱඝᚘױᔾ৫ڕቹ 7 ࢬقΖ
ࡳඝᚘ९৫ፖऴஉֺଖޗறհ᧢ݮֺ YΔࠉᖕ।
նᑇᖕΔױၞԫޡ۷ጩլٵࣨদඝᚘ᧢ݮֺհؓ݁ଖΕᑑ ᄷΰµY, σYαΔڕ।ԮࢬقΔല࣠Եڤ(8)Δױጩנ᧢
ݮֺࡉױᔾ৫ᣂএΔቹ 8 ᧩قլٵױᔾ৫հޗறদ৫ࡉ᧢
ݮֺᣂএΖطቹ 8 ױנඝᚘ᧢ݮֺࡉޗறদ৫ګإֺᣂ এΔຍਢڂለদऱޗறڶለՕऱൎ৫ΰࣂݼದᒋα֗୲
ለڍऱႿࢤ᧢ݮΖࠉᖕቹ 8 ࣠Δၞԫޡٽڃូ։࣫
ݾ؏Δലױංᖄנޗறদ৫ࡉףՠ᧢ݮֺᣂএΖאױᔾ৫ R = 0.95ࠏΔޗறদ৫ࡉ᧢ݮֺऱᣂএലਢ
0 0.2 0.4 0.6 0.8 1
0 80 160 240 320
Length (mm)
Reliability
t 1.0 t 1.5 t 2.0 t 2.5
0.1 0.3 0.5 0.7 0.9 1.1
1 1.5 2 2.5 3
Thickness
Deformation ratio
R=0.95 R=0.8 R=0.6 R=0.4
⠧Ҟ दᄓᄲჇʠ̒⤺אᄲ⎞ KS ᒑહ Normal Weibull Exponential
t Ӵ Ӻ KS ӯ Ӫ KS Ӱ KS
1 48.3 8.1 0.252 51.9 5.7 0.280 40.0 0.266 1.5 120.3 14.4 0.175 126.9 8.6 0.208 104.0 0.218 2 201.8 18.3 0.223 209.8 13.6 0.239 167.0 0.445 2.5 278.1 29.1 0.237 291.8 9.9 0.263 246.0 0.287
⠧ɼ ᅩࣱ⩐ഐᕗʠ౹ࠀϊ⎞ᐻద
t (mm) 1.0 1.5 2.0 2.5
Ӵˬ 0.179 0.446 0.7469 1.0303 Ӻˬ 0.034 0.057 0.075 0.1183
ߧ 7 ʃ⺩⻘ኈᅩࣱרㄅಙ
!
ߧ 8 ኈׂُ⩐ഐᕗ〦
36 . 0 482 .
0 −
= t
Y
ຘመՂڤΔᄐृױࠉᖕࣨদ߰ຒ۷ጩנඝᚘףՠ୲
९৫Δᝩ܍ᄅขၲ࿇ழڂቫᇢᙑᎄࢬທګհګء၄Δ ٵழ༼ࠎᄐृଅᙠေ۷հࠉᖕΖ
ҞȮ ⧄
ء֮אႽදীޗற։࣫ኙွΔܓشضՑऄބנඝᚘ
່ࠋ፹࿓ᑇΔಾኙڇඝᚘףՠழऱధါΕ᧢ݮΕֻᢰፖ ፖڴംᠲΔ൶ಘᐙඝᚘګݮհ൳ࠫڂፖեឫڂΔ ૡࡳ൳ࠫڂᔞᅝۯᄷΕᔆؾᑑࢤΔᆖطॾᇆᠧଃֺ
S/N ૠጩፖ᧢ฆᑇ։࣫መ࿓Δބנࠡᐙംᠲհڂ
ైΕެࡳ່ࠋ፹࿓යٙΔ༼ࣙףՠᔆፖ૾܅سขګءΙ
ၞԫޡٽױᔾ৫ᓵΔ։࣫ඝᚘመ࿓ऱ؈யംᠲΕլٵ
ࣨদ୲ඝᚘ९৫Ζ
ᐙඝᚘףՠᔆऱڂڶৰڍΔڇመװඝᚘףՠ፹
࿓ᑇऱࡳΔຏൄਢطףՠृࠉᖕᆖ᧭ࠐࡳΔࠀྤ֮
ኙլٵඝᚘᑇࢬທګऱᐙၞ۩൶ಘΙຘመء֮։࣫
࣠Δലױ྇֟ڂ፹࿓ᑇࡳլᅝࢬທګऱ؈யംᠲፖګ ء၄Ζኔ᧭࣠᧩قඝᚘ؈யܧൄኪ։܉Δຘመ؈யᑇ ᖕ։࣫ፖױᔾ৫۷ጩΔױቃ۷ඝᚘ୲ףՠ९৫Εլٵࣨ
দඝᚘ୲᧢ݮֺΙڼ؆Δء֮ٽڃូ։࣫ݾ؏Δ৬م լ㠩ᙓඝᚘ᧢ݮֺࡉޗறদ৫ᣂএΙઔߒ࣠ല༼ࠎ९ী
ՠٙඝᚘףՠױ۩ࢤေ۷Εඝᚘ፹࿓ଅᙠေ۷հࠉᖕΖ
⦒ ⨀
ء֮ᛧഏઝᄎૠᒳᇆ NSC 94-2622-E-237 -007
-CC3 ༼ࠎᆖ၄࠰ܗΔႛڼીΙ܂ृॺൄტᐉࡡ
༼ࠎᣪ၆რߠΖ
Ὢ⚦€೧
h M.S.D R S/N Y Ӵ Ӻ
؈யࠤᑇ
ֱ݁ؓೣଖ ױᔾ৫ ಛᇆᠧಛֺ
९உֺ
ؓ݁ଖ ᑑᄷ
א≙ᄽ᪇Ř
1. Wong, C. C., Dean T. A., and J. Lin, “A Review of Spinning, Shear Forming and Flow Forming Process,”
Internal Journal of Machine Tools and Manufacture, Vol.
43, pp. 1419-1435 (2003).
2. Quigley, E., Monaghan, J., “Metal Forming: An Analysis of Spinning Processes,” Journal of Materials Processing Technology, Vol. 103, pp. 114-119 (2000).
3. Quigley, E., Monaghan, J., “Enhanced Finite Element Models of Metal Spinning,” Journal of Materials Processing Technology, Vol. 121, pp. 43-49 (2002).
4. Chen, M. D., Hsu, R. Q., and Fuh, K. H., “Forecast of Shear Spinning and Surface Roughness of Spun Cones by Employing Regression Analysis,” Internal Journal of Machine Tools and Manufacture, Vol. 41, pp. 1721-1734 (2001).
5. Taguchi, G., Introduction to Quality Engineering, Asian Productivity Organiztion, Tokyo, Japan. (1990).
6. Fisher, R. A., Statistical Methods for Research Workers, Oliver and Boyd, London , UK. (1925).
7. Koa, D. C., Kimb D. H., and Kimc, B.M., “Application of Artificial Neural Network and Taguchi Method to Preform Design in Metal Forming Considering Workability,”
International Journal of Machine Tools and Manufacture 39, pp. 771–785 (1999).
8. Yang W. H., and Tarng, Y. S., “Design Optimization of Cutting Parameters for Turning Operations Based on the Taguchi Mmethod,” Journal of Materials Process Technology Vol. 84, pp. 122-129 (1998).
9. A. Mertol, “Application of the Taguchi Method on the Robust Design of Molded Plastic Ball Grid Array Packages,” IEEE Transaction Components Packaging and Manufacturing Technol,0 Part B, pp. 734-743 (1995).
10. Chen, R. S., Lin H. C., and Kung, C., “Optimal Dimension of PQFP by using Taguchi method,”
Composite Structures Vol. 49, No. 2, pp. 1-8. (2000).
11. Tsai K. M., and Wang, P. J., “Semi-empirical Model of Surface Finish on Electrical Discharge Machining”, International Journal of Machine Tools and Manufacture,
Vol. 41, pp. 1455–1477 (2001).
12. Fowlkes W. Y., and Creveling C. M., Engineering Methods for Robust Design: Using Taguchi Methods in Technology and Product Development, Addison Wesley, Reading, Massachusetts, pp. 308 (1985).
13. Elsayed, A. E., “Reliability Engineering,” Addison Wesley Longman, Inc., pp. 263-279 (1996).
14. Wang Yiqiang , Jia Yazhou , Jiang Weiwei ,“Early Failure Analysis of Machining CentersŘ A Case Study,”
Reliability Engineering and System Safety , Vol. 72 , pp.
91-97 (2001).
15. Wang, K. S., Hsu, F. S., Liu, P. P., “Modeling the Bathtub Shape Hazard Rate Function in Terms of Reliability,”
Reliability Engineering and System Safety, Vol. 75, pp.
397-406 (2002).
16. Al-Garni, Ahmed Z., Sahin A. Z., and!Abdulghani A., Al-Farayedhi, ơ A Reliability Study of Fokker F-27 Airplane Brakes,ƢReliability Engineering and System Safety ,Vol. 56 , pp. 143-150 ( 1997).
17. Tsai, Y. T., and Wang, K. S., “A Study of Sample Size Analysis to Support Reliability Test Programming,”
Journal of Chinese Society of Mechanical Engineers, Vol.
28, No. 3, pp. 315-323, (2007).
18. Nelson, W., “Accelerated Testing: Statistical Models, Test Plans and Data Analyses”, John Wiley and Sons, Inc., NY.
USA, (1990).
2006ڣ 11 ִ 01 ֲ گᒚ 2006ڣ 11 ִ 03 ֲ ॣᐉ 2008ڣ 02 ִ 18 ֲʳ ൷࠹
