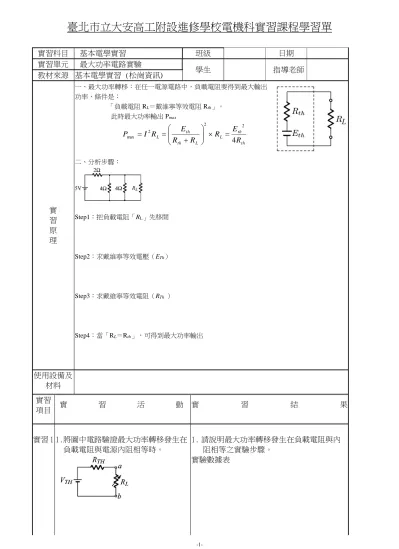

臺北市立大安高工附設進修學校電機科實習課程學習單

實習科目 基本電學實習 班級 日期

實習單元 最大功率電路實驗

學生 指導老師

教材來源 基本電學實習 (松崗資訊)

實 習 原 理

一、最大功率轉移：在任一電源電路中，負載電阻要得到最大輸出 功率，條件是：

「負載電阻 RL＝戴維寧等效電阻 Rth」。

此時最大功率輸出 Pmax

th th L

L th

th

L

R

R E R

R R E

I

P

2 2 2

max   



 





 



二、分析步驟：

Step1：把負載電阻「RL」先移開

Step2：求戴維寧等效電壓（ETh）

Step3：求戴維寧等效電阻（RTh ）

Step4：當「RL＝Rth」，可得到最大功率輸出

使用設備及 材料 實習

項目 實 習 活 動 實 習 結 果

實習 1

1.將圖中電路驗證最大功率轉移發生在 負載電阻與電源內阻相等時。

1. 請說明最大功率轉移發生在負載電阻與內 阻相等之實驗步驟。

實驗數據表

-2-

實習 2 如右圖所示，驗證欲使負載電阻 R^L獲得 最大功率，則 R^L的值應為？

2. 請說明最大功率轉移發生在負載電阻與內 阻相等之實驗步驟。

Step1：

Step2：

Step3：

Step4：

2.請寫出理論值計算過程

作業 練習

題目 計算過程

1.如圖所示，欲使負載 R^L得到最大功 率，則 R^L及其得到之最大功率分別為？

2.如圖所示，欲使負載 R^L得到最大功 率，則 R^L及其得到之最大功率分別為？
