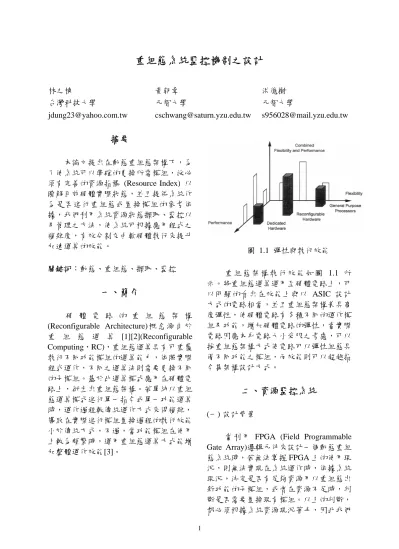

重組態系統監控機制之設計

(1)

重組態系統監控機制之設計

林之棟黃朝章洪億樹

台灣科技大學元智大學元智大學

[email protected] [email protected] [email protected] 摘要

本論文提出在動態重組態架構下，為了使系統可以準確的更換所需模組，故必須有完善的資源指標 (Resource Index) 以瞭解目前硬體實際狀態，並且提供系統作為是否進行重組態或置換模組的參考依據，我們利用系統資源狀態擷取、監控以及管理之方法，使系統可根據應用程式之複雜度，有效分割交由軟硬體執行來提升加速運算的效能。

圖 1.1 彈性與執行效能關鍵詞：動態、重組態、擷取、監控重組態架構執行效能如圖 1.1 所

示。將重組態運算運用至硬體電路上，可以明顯的看出在效能上與以 ASIC 設計方式的電路相當，並且重組態架構兼具高度彈性，使硬體電路有多種不同的運作模組及功能，增加硬體電路的彈性，當實際電路因應本身電路大小受限之考慮，可以採重組態架構方式使電路可以彈性組態具備不同功能之模組，而效能則可以超越指令集架構設計方式。

一、簡介

硬體電路的重組態架構 (Reconfigurable Architecture) 概念源自於重組態運算 [1][2](Reconfigurable Computing，RC)，重組態運算具有可重覆執行不同功能模組的運算能力，依照實際程式運作，不同之運算法則需要更換不同的子模組。基於此運算模式應用在硬體電路上，衍生出重組態架構。若單純以重組態運算模式進行單一指令或單一功能運算時，運作過程較傳統運作方式來得複雜，

導致在實際進行模組置換過程的執行效能小於傳統方式，不過，當功能模組在使用上較為頻繁時，運用重組態運算方式能增加整體運作效能[3]。

二、資源監控系統

(一) 設計背景

當利用 FPGA (Field Programmable Gate Array)邏輯元件來設計一個動態重組態系統時，若無法掌握 FPGA 上的使用現況，則無法實現在系統運作時，依據系統現況，決定是否有足夠資源用以重組態出新功能的子模組，或者在資源不足時，判斷是否需要置換現有模組。以上的判斷，

都必須根據系統資源現況著手，因此我們

(2)

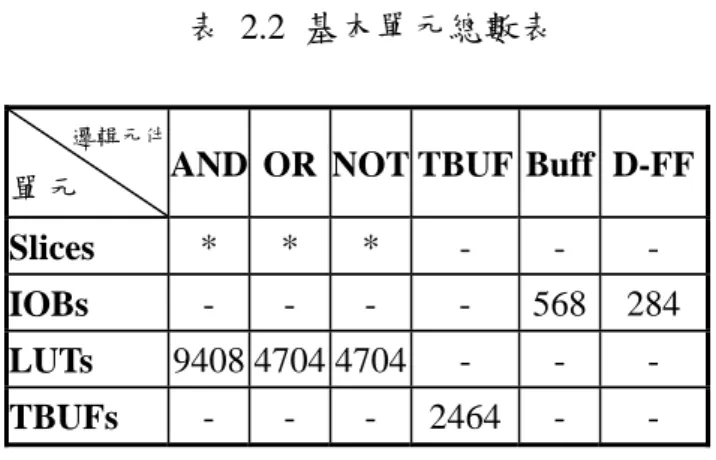

表 2.2 基本單元總數表在此提出系統資源管理系統，研究如何將

這些系統資源經過擷取、監控及管理，以提供系統作為參考。

(二) 系統資源資訊

依照 FPGA 使用狀況主要分為 Slice、IOB(Input/Output Block)、LUT(Look Up Table)、TBUF(Tri-state Buffer)四種單元，我們可以依照此四種單元的使用狀況做為邏輯閘(Logic Gate)使用量的依據，並以這些單元之基本邏輯閘的使用個數做為資源資訊，經系統解讀資源資訊後能清楚瞭解目前 FPGA 使用狀況。

表 2.1 模組使用元件列表

Logic Element The Num. of Total Num. of occupied Slices 2 out of 2,352 Num. of bonded IOBs 14 out of 284 Num. of 4 input LUTs 3 out of 4,704 Num. of TBUFs

16 out of 2,464

Num. of GCLKs

1 out of 4

Num. of GCLKIOBs

1 out of 4

邏輯元件

單元

AND OR NOT TBUF Buff D-FF

Slices

* * * - - -

IOBs

- - - - 568 284

LUTs

9408 4704 4704 - - -

TBUFs

- - - 2464 - -

我們將資源資訊再細分及閘、或閘、

反向閘、三態閘、暫存器以及 D 型正反器等邏輯元件為使用資源狀態資訊。此資源資訊是記錄目前邏輯閘之使用量，從表 2.2 得知各個元件的最大使用數，單元與邏輯閘總數的關係如表 2.2 所示。表 2.2 第一列表示基本邏輯元件；第一欄則表示 FPGA 所使用之單元。由於 Slice 是由兩個 LUT 單元所構成，其使用總數從表 2.1 來看是 LUT 總數的一半。在表 2.1 所記錄的 LUT 使用數為三個，換為 Slice 則可看成使用一個半的 Slice，故在記錄上記為使用兩個 Slice。因此分析基本邏輯元件使用率可以僅記錄 LUT 的使用率，表示已記算在 LUT 欄位中，故 Slice 欄位資訊記錄以星號(＊) 註記，表示省略。

(三) 系統資源資訊存放設計

每筆資料具有 24 個位元數 (24 Bits)，前 8 位元表示目前欄位，用以分辨起始、各基本元件欄位；後 16 位元則表示目前使用個數。資料區段格式如圖 2.1 所示。

若將上述四種單元加以分析，Slice 單元主要是由兩個 LUT 元件構成，而 LUT 元件是以一個反向閘(NOT Gate)、兩個及閘(AND Gate)、一個或閘(OR Gate)邏輯元件構成，故 Slice 單元將會使用到四個及閘、兩個反向閘、兩個或閘；IOB 是由三個 D 型正反器(D Type Flip-Flop)及一個輸入暫存器 (Input Buffer) 及輸出暫存器 (Output Buffer)邏輯元件所構成；TBUF 狀態之基本元件會使用到一個三態閘。

資訊欄 8bit 使用個數記錄欄 16bits 圖 2.1 資料區段

每組資源資訊除了包含六組基本邏

輯元件的資源使用資訊之外，在資訊起始

與結尾部份採用 AA 與 EE 來表示資料之

起始，另外在使用記錄欄若無資源之使用

(3)

記錄，故給予 16Bits 高電位(FFFF)來表示此欄位無使用資源。因此，每組資訊包含六筆基本邏輯元件資訊再加上起始與結尾資訊兩筆共是八筆資料，其中每筆資料使用個數欄為 16Bits，而資訊欄為 8bits，每一筆資料共使用 24Bit，而每子模組資源資訊共有八筆資料，則會使用到 192Bit。最後每筆資源資訊使用總數以十六進制表示，如表 2.3 所示。

圖 2.2 子模組架構圖表 2.3 資源資訊定義表

Logic Element Index

使用個數

AND Gate

F1 24C0

NOR Gate

F2 1260

NOT Gate

F3 1260

Tri-State

F4 09A0

Buffer

F5 0238

D Flip-Flop

F6 011C

Start

AA FFFF

End

EE FFFF

在固定模組部份，我們將原有的重組態架構進行修改，額外增加三個部份：記憶體單元、控制核心單元、傳送控制單元。

記憶體單元是以記憶體(RAM)為儲存媒介，其目的為儲存多個子模組的資源資訊。控制模組核心(Control Core)主要負責處理四種狀態，包含有(1)接收系統所發送的要求資源資訊之訊號 (Request Signal)。(2)接收從子模組端所傳送之區段值。(3)從記憶體單元中讀取代表現階段子模組之資源資訊。(4)資訊接收後置入暫存器(Buffer)送至傳送單元送出。而傳送單元負責將暫存器中之資源資訊傳送至系統。

整體固定模組細部架構如圖 2.3。

(四) 系統資源資訊擷取機制

在資源資訊的建立與資訊資料的擺放，基於子模組可運用空間的考量，我們採取將資源資訊與子模組分開放置，最主要的目的為降低子模組空間的使用。因此，我們將重組態架構再進一步細分，把原有可重組態區域的子模組，額外加入代表子模組區段的暫存值，我們稱之為子模組區段值(Sub Module Segment Value，

Sub-SV)，我們盡可能的減少暫存值所使用之位元數，以降低子模組空間運用。我們將子模組區段值使用三個位元表示，故在完整系統中可以置換八組不同的子模組。

子模組架構設置方式如圖 2.2。圖 2.3 固定模組架構圖

在控制核心單元中的控制序列以有

限狀態機流程圖說明如圖 2.4 (Finite State

Machine，FSM)，主要負責固定模組中所

有單元之訊號傳送與接收。由於控制核心

(4)

除了將原有重組態架構中所接收到的數值送至解碼器之外，尚需執行子模組區段值訊號之接收、傳送記憶體位址、接收記憶體中的資源資訊、傳送核心中暫存器之資訊至傳送單元等等之工作，為了能將上述工作準確達成，我們製訂出下列規則搭配有限狀態機執行，以達成預期目標。

圖 2.4 有限狀態機流程圖圖 2.5 系統執行程式流程圖

(五) 系統資源監控單元

在系統開始執行程式時，先行判斷要使用硬體(使用 FPGA 實作之專用電路)或是軟體(泛用型處理器)執行，當系統經由演算法判定要使用硬體執行時，再由系統資源監控單元來做硬體資源資訊的判斷，

利用前述之資源資訊擷取架構可以得知硬體資源是否足夠，若系統資源足夠，則組態或重組態一個專用之功能單元，若資源不足則使用軟體來實作執行。其運作判斷流程如圖 2.5。

三、系統實作

(一) 系統整體架構

由於一般的應用程式大部分皆由泛

用型處理器來執行，假如有一部分運算複

雜的演算法切割出來改由硬體(FPGA 實

作之專用電路)來執行，就能夠提昇整體系

統效能[4][5][6]。為使整體系統執行效能更

加提升，本論文應用處理法則，分別利用

軟體及硬體實現。為了有效區分軟體與硬

體，我們提出擴增的架構。如圖 3.1。

(5)

圖 3.1 系統整體架構圖假設系統要執行應用程式，則交由

MicroBlaze[7][8][9]應用程式之程式碼，這時資源監控系統會判定是否要把程式運算複雜的區段獨立出來，利用 Reconfigurable Module 來執行，根據 Reconfigurable Module 目前的資源情況去判定是否足夠重組態成新的 Module，或是仍由泛用處理器來繼續做運算處理。資源監控系統也可以判斷在 Reconfigurable Module 裡 Function Unit 使用情況，當要做置換時把執行較少次數的 Function Unit 置換掉，換成目前想要執行的 Function Unit。此時資源監控系統就必須考慮置換優先度

（ Priority ）來置換成為新的 Function Unit。以及 memory 的使用率，可以得知現在硬體 memory 使用了多少容量。LUTs

（Look Up Table）所佔多少百分比…等等。這些資源資訊，都能夠當作資源系統判斷的依據。

(二) 實作

本論文在 Xilinx Vertex II Pro FPGA 板上實作了本論文所提出之系統資源監控系統，並在 Reconfigurable Module 中先行存放了兩個模組分別為 Incremeter 、

MyRegister，並設計了一個 DCT Function Unit 提供系統置換之用，其中各模組之硬體置換條件比較如表 3.1 所示。

Function unit

Memory Usage

gate count

Exe.

time LUT

DCT

118 MB 2,168,576 3 1694

Incrementer 95MB 96

1 8

MyRegister 93MB 115

2 15 表 3.1 硬體置換條件比較

經過驗證，當系統執行影像壓縮程式時，可以向系統資源監控系統詢問系統之硬體資源現況，並成功將 Incremeter 模組經由重組態置換為 DCT 模組。並提昇影像壓縮程式之執行速度。

四、結論

重組態架構使系統增加了彈性置換

的空間，也提升了系統執行效能。但是當

執行重組態架構時，必須先判斷該置換目

前硬體裡哪一個模組，而使整體系統有較

大的效能，假設缺少這方面的判斷機制，

(6)

直接進行系統的重組態，系統的執行效能可能會更加沒有效率，另一方面也會浪費硬體的資源。

因此本論文提出一個重組態系統監控機制的設計，來判斷現今系統硬體資源是否足夠作組態或是重組態的動作。這個機制所考慮的硬體資源條件非常嚴謹，首先將系統內部重組態過後的資料，逐一的比對分析每一項硬體資源的數據，最後才來判定是否作重組態的動作。在判定期間，假設其中任一判定條件不足夠作重組態的動作，則回復到軟體執行。

另一方面，系統在做重組態動作時還同時考慮重組態所花費的時間，因為如果需要處理的時間過長，整體系體執行的效能反而會更久。未來為了改善這個問題，

我們使用額外的記憶體（System ACE）來存放先前已經被組態過的模組，這個 System ACE 可以儲存使用者所設計的功能單元（Function Unit），而且一次可以儲存 8 個功能單元。所以當要做重組態時，我們就先利用 System ACE 搜尋先前是否已經組態過這個功能單元。如果已經組態過，則直接拿來執行；如果沒有組態過，則去檢視重組態的條件，看是否要做重組態或是回復到軟體執行。這樣就可以縮短重組態的時間，讓系統效能更有效率。

五、參考文獻

[1] Kia Bazargan，Seda Ogrenci，Majid Sarrafradeh，＂Integrating scheduling and physical design into a coherent compilation cycle for reconfigurable computing architectures＂
