北興國中一 O 六學年度第一學期第三次段考理化科三年級 班 號 姓名：

段考範圍：第 4 章全 《電腦讀卡》 配分：1~20 題每題 3 分，21~40 題每題 2 分，共 100 分 ※ 所使用的伏特計與安培計均已歸零，導線及電池電阻皆可忽略不計，燈泡會符合歐姆定律。

一、選擇題

1. 因摩擦產生電荷發生轉移而使物體帶有靜電的現象稱為？

(A)感應起電 (B)接觸起電 (C)摩擦起電 (D)靜電感應 。

2. 以帶負電的金屬棒直接接觸一置於絕緣體上的金屬塊，使金屬塊導體帶負電的方法，稱為？

(A)感應起電 (B)接觸起電 (C)摩擦起電 (D)靜電感應 。 3. 用絲絹摩擦玻璃棒後，玻璃棒帶正電，則下列敘述何者正確？

(A)帶正電的質子由絲絹轉移至玻璃棒 (B)帶正電的質子由玻璃棒轉移至絲絹 (C)帶負電的電子由絲絹轉移至玻璃棒 (D)帶負電的電子由玻璃棒轉移至絲絹。

4. 當一帶負電物體靠近一個金屬板時，則金屬板內的電荷分布將會變成下列哪一個圖形？

5. 承上題，此使金屬板內部正、負電荷暫時分離而相互吸引的現象稱為？

(A) 靜電感應 (B) 接觸起電 (C) 摩擦起電 (D) 感應起電。

6. 下圖甲表示兩個帶電量均為 q 的電荷，距離 r 時，兩者間靜電力大小為 F；當兩者距離增加為 2r 時，其靜電力大小變為 1/4F，如圖乙；當其中一個電荷的電量變為 2q，而距離仍為 r 時，其靜 電力大小則增加為 2F，如圖丙。請問若今有兩個帶電量均為 Q 的電荷，且兩者距離 2r，欲使兩 者間靜電力大小為 F，如圖丁，則電量 Q 應為 q 的幾倍？ (A)1/4 (B)1/2 (C)2 (D)4。

7. 關於雷電現象的敘述，下列何者正確？

(A)雷電的產生是雲層與地表因靜電感應，所產生大規模中和放電的現象 (B)雷電的產生是摩擦起電所造成的現象

(C)月球如果發生閃電，地球上的人仍可聽到雷聲

(D)在高樓上裝避雷針可避免雷擊，這是因為避雷針可以吸收雲層釋放的電荷。

8. 將甲、乙、丙三個燈泡連接成下列四種電路，若甲燈泡燒壞之後，下列哪一個電路只剩下丙燈 泡會發光？

(A) (B) (C) (D)

9. 右圖電路中甲、乙、丙、丁四個燈泡完全相同，流經其上的電流 分別為 I

、I

、I

和 I

，則下列敘述何者錯誤？

(A) I

＝I

(B) I

＝I

＋I

(C) I

＝I

＋I

＋I

(D)I

＝I

＋I

。 10. 一電流為 0.4 安培的電路，若通電 10 分鐘，則通過導線的總電量

為多少庫侖？ (A) 4 庫侖 (B) 40 庫侖 (C) 120 庫侖 (D) 240 庫侖 。 11. 1分鐘40秒內通過導線某截面積的電量為30庫侖，則電路中的電流為多少安培？

(A) 0.3 安培 (B) 0.5 安培 (C) 1.5 安培 (D) 3.0 安培 。

12. 右圖是兩個相同燈泡串聯後形成通路的電路圖，a、b皆為安培計，

若安培計a的讀數為0.5安培，則安培計b的讀數為多少安培？

(A) 0.4 安培 (B) 0.5 安培 (C) 1 安培 (D) 1.5 安培 。

第 2 頁，共 4 頁

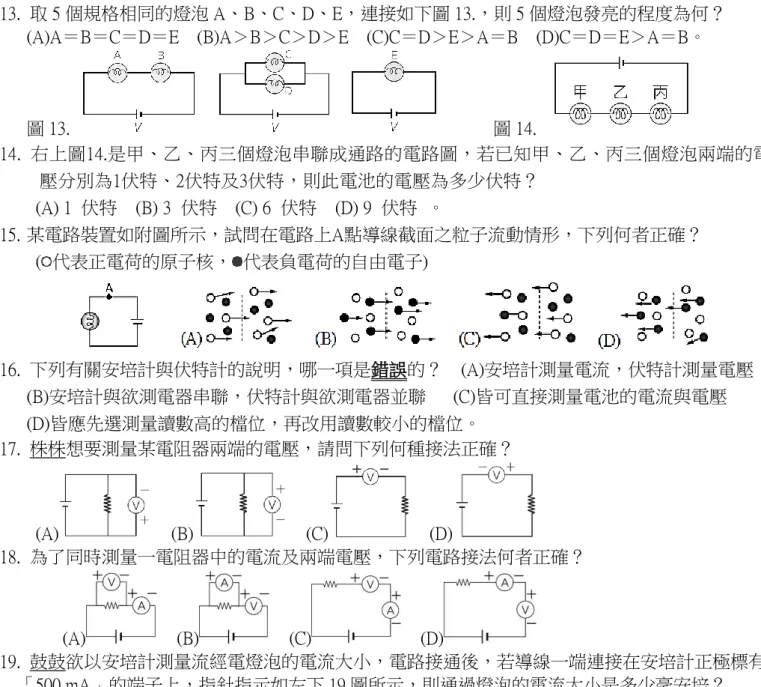

13. 取 5 個規格相同的燈泡 A、B、C、D、E，連接如下圖 13.，則 5 個燈泡發亮的程度為何？

(A)A＝B＝C＝D＝E (B)A＞B＞C＞D＞E (C)C＝D＞E＞A＝B (D)C＝D＝E＞A＝B。

圖 13. 圖 14.

14. 右上圖14.是甲、乙、丙三個燈泡串聯成通路的電路圖，若已知甲、乙、丙三個燈泡兩端的電 壓分別為1伏特、2伏特及3伏特，則此電池的電壓為多少伏特？

(A) 1 伏特 (B) 3 伏特 (C) 6 伏特 (D) 9 伏特 。

15. 某電路裝置如附圖所示，試問在電路上A點導線截面之粒子流動情形，下列何者正確？

( 代表正電荷的原子核， 代表負電荷的自由電子)

16. 下列有關安培計與伏特計的說明，哪一項是錯誤的？ (A)安培計測量電流，伏特計測量電壓 (B)安培計與欲測電器串聯，伏特計與欲測電器並聯 (C)皆可直接測量電池的電流與電壓

(D)皆應先選測量讀數高的檔位，再改用讀數較小的檔位。

17. 株株想要測量某電阻器兩端的電壓，請問下列何種接法正確？

(A) (B) (C) (D)

18. 為了同時測量一電阻器中的電流及兩端電壓，下列電路接法何者正確？

(A) (B) (C) (D)

19. 鼓鼓欲以安培計測量流經電燈泡的電流大小，電路接通後，若導線一端連接在安培計正極標有

「500 mA」的端子上，指針指示如左下 19.圖所示，則通過燈泡的電流大小是多少毫安培？

(A) 0.36 mA (B) 3.6 mA (C) 36 mA (D) 360 mA 。

圖 19. 圖 20.

20. 華生欲以伏特計測量流經電阻器的電壓大小，電路接通後，若導線一端連接在伏計標有「15 V」

的正極端子上，指針指示如右上圖 20.所示，則通過電阻器的電壓大小是多少伏特？

(A) 2 V (B) 10 V (C) 20 V (D) 30 V 。 21. 下列哪一項是對電阻的最佳描述？

(A)電阻就是電路中電子流速的快慢 (B)電阻就是電路中導體兩端電壓與電流的比值 (C)電阻就是電路中燈泡明暗程度的表現 (D)電阻就是電路中燈泡冷熱程度的表現。

22. 若金屬導線的溫度維持在某一固定溫度，則此金屬導線之電阻大小和下列何者無關？

(A)導線的材質 (B)導線的截面積 (C)導線所接的電壓 (D)導線的長短。

23. 有 甲 、乙 、 丙三 條同 材料 、同 長度 的導線 ， 其截面 積分別為 4 mm×2 mm、5 mm×3 mm及 4 mm×3 mm，則甲、乙、丙三條導線電阻之大小關係為何？

(A) 甲＞丙＞乙 (B) 乙＞甲＞丙 (C) 甲＞乙＞丙 (D)丙＞乙＞甲。

第 3 頁，共 4 頁

24. 如右圖，甲、乙兩燈泡的電阻分別為 3 Ω和 2 Ω，電流分別為 I

和 I

， 燈泡兩端的電壓分別為 V

和 V

，則下列敘述何者正確？

(A)I

＝I

，V

＝V

(B)I

＞I

，V

＜V

(C) I

＜I

，V

＞V

(D) I

＝I

，V

＞V

。

25. 將一臺電風扇接在110伏特的電源上，有5安培的電流流經電風扇，則電風扇內電路的電阻值為 多少歐姆？ (A) 22Ω (B) 55Ω (C) 110Ω (D) 550Ω 。

二、題組題

【題組一】甲、乙、丙、丁四位學生依序描述感應起電實驗所發生的過程，請依敘述回答以下問題：

甲.將帶正電的玻璃棒靠近金屬球時，金屬球正、負電荷會分離 乙.若用手輕觸此金屬球，此時電子會經由金屬球進入手指 丙.再將手指移開，則金屬球上剩下較多負電荷

丁.最後，移走玻璃棒，金屬球將會帶負電

26. 以上四位學生中，何者敘述錯誤？ (A)甲 (B)乙 (C)丙 (D)丁。

27. 有關丁學生的敘述內容，最後負電荷是如何分布在球體的？

(A)均勻分布在整個球體 (B)分布在球體中心

(C)分布在靠近塑膠棒的一端 (D)均勻分布在球體的表面。

【題組二】下圖一.為測量電阻器電阻大小的裝置圖，圖二.為按下開關後，伏特計與毫安培計讀數的 放大圖，請回答以下問題：

圖一. 圖二.

28. 圖一中的X和Y分別為哪種測量儀器？

(A) 伏特計和安培計 (B) 安培計和安培計 (C) 伏特計和伏特計 (D) 安培計和伏特計。

29. 若伏特計接在 30V 的檔位，讀數如圖二.所示，則測得電阻兩端的電壓約為多少伏特？

(A) 1.5V (B) 3.0V (C) 7.5V (D) 15.0V 。

30. 若伏特計接在 30V 的檔位，毫安培計接在 500mA 的檔位，讀數如圖二.所示，則測得的電阻 值約為多少歐姆？ (A) 20Ω (B) 50Ω (C) 110Ω (D) 500Ω 。

【題組三】附圖(三)、圖(四)為甲導體、乙導體的電流 I 對電壓 V 的關係圖，試回答下列各題：

31. 甲導體與乙導體，何者為非歐姆式導體？

(A) 甲導體 (B) 乙導體 (C) 甲導體與乙導體皆是 (D) 甲導體與乙導體皆不是 。

32. 承上題，若將甲導體與乙導體與兩個 1.5V 的電池連接成如附圖(五)，若安培計 A

的讀數為 0.3A，

參照圖(三)、圖(四)，則此時安培計 A

的讀數約為多少 A？

(A) 0.12A (B) 0.30A (C) 0.42A (D) 0.70A 。

第 4 頁，共 4 頁

【題組三】如右圖，在電路圖中I

＝2 A，請問：

33. 8Ω電阻兩端之電壓為多少伏特？

(A) 4 V (B) 8 V (C) 12V (D) 16 V 。

34. 流經8Ω電阻兩端之電流I

為多少安培？ (A) 2 A (B) 4 A (C) 6A (D) 8 A 。

35. 整個電路圖的等效總電阻值約為多少歐姆？ (A) 4Ω (B) 8Ω (C) 12Ω (D) 16Ω 。 三、實驗題

【實驗一】

實驗紀錄：一個電池與a、b兩燈泡串聯、並聯的電壓及電流測量結果 項目

方式 電池電壓及電流 燈泡兩端的電壓及電流

燈泡a 燈泡b

燈泡串聯 V

＝1.5 V；I

＝0.3 A V

＝0.75 V；I

＝0.3 A V

＝0.75 V；I

＝0.3 A 燈泡並聯 V

＝1.5 V；I

＝1.2 A V

＝1.5 V；I

＝0.6 A V

＝1.5 V；I

＝0.6 A 36. 根據上表實驗測量結果，下列有關電路電壓及電流測量的說明，何項是錯誤的？

(A) 當燈泡串聯時，通過 a、b 兩燈泡的電流皆必相等。

(B) 當燈泡並聯時，電路中的總電流會等於 a、b 兩燈泡電流的總和。

(C) 當燈泡串聯時，電池的電壓會等於 a、b 兩燈泡電壓的總和。

(D) 當燈泡並聯時，電池的電壓不一定會等於 a、b 兩燈泡的個別電壓。

37. 參考上表實驗測量結果，下列有關電路電路中 a、b 兩燈泡電阻與亮度的說明，何項是正確的？

(A) 當燈泡串聯時，總電阻變大，燈泡亮度大於並聯時的亮度。

(B) 由燈泡並聯的測量結果，可知 a、b 兩燈泡的亮度不相等。

(C) 由燈泡串聯的測量結果，可知 a、b 兩燈泡的電阻相等，亮度相等。

(D) 當燈泡並聯時，若 a 燈泡燒毀，則 b 燈泡的電阻不變，但亮度會減小。

【實驗二】 電壓、電流關係圖：

甲. A 電阻器的電壓、電流 電池個數 1 2 3 4 電壓 V（V） 1.5 3 4.5 6 電流 I（mA） 30 60 90 120 乙. B 電阻器的電壓、電流

電池個數 1 2 3 4 電壓 V（V） 1.5 3 4.5 6 電流 I（mA） 7.5 15.0 22.5 30.0

38. 根據上表甲、乙實驗測量結果，下列有關 A、B 兩電阻器說明，何項是錯誤的？

(A) A 電阻器兩端的電壓 V 與通過電阻器的電流 I 比值一定。

(B) B 電阻器的電流與電壓成正比關係，其電阻會維持定值。

(C) A 電阻器會遵守歐姆定律，所以 A 電阻器是歐姆式導體。

(D) B 電阻器與 A 電阻器串聯後，電阻改變，不會遵守歐姆定律。

39. 根據上表實驗測量結果繪成的關係圖，A、B 兩電阻器的電阻大小關係為何？

(A) A＞B (B) A＜B (C) A＝B (D) A＝4B 。

40. 若將 A、B 兩電阻器串聯，重新實驗，則測量結果繪成的關係斜直線，會落在關係圖中Ⅰ、Ⅱ、

Ⅲ中的哪一區？

(A)Ⅰ區 (B) Ⅱ區 (C) Ⅲ 區 (D) 與 B 電阻相同 。
