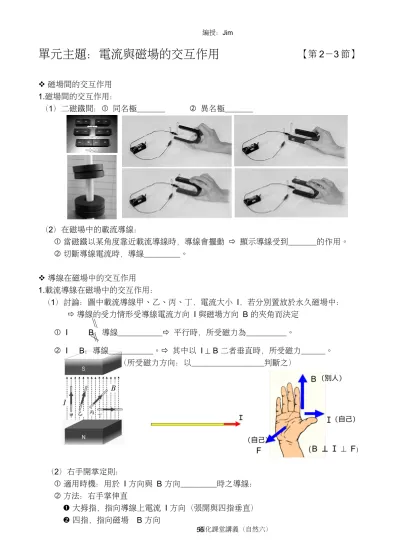

單元主題：電流與磁場的交互作用 【第 2－3 節】
磁場間的交互作用 1.磁場間的交互作用：
（1）二磁鐵間： 同名極 異名極
（2）在磁場中的載流導線：
當磁鐵以某角度靠近載流導線時，導線會擺動 顯示導線受到 的作用。
切斷導線電流時，導線 。
導線在磁場中的交互作用 1.載流導線在磁場中的交互作用：
（1）討論：圖中載流導線甲、乙、丙、丁，電流大小 I，若分別置放於永久磁場中：
導線的受力情形受導線電流方向 I 與磁場方向 B 的夾角而決定
I B：導線 平行時，所受磁力為 。
I B：導線 。 其中以 I ^ B 二者垂直時，所受磁力 。 （所受磁力方向：以 判斷之）
（2）右手開掌定則：
適用時機：用於 I 方向與 B 方向 時之導線：
方法：右手掌伸直
大拇指，指向導線上電流 I 方向（張開與四指垂直）
四指，指向磁場 B 方向
掌心，指向為導線的受力 F 方向。
2.實例討論：
（1）討論一：直流電動機會向順時針轉？還是逆時針轉呢？
I B：導線 段與 段，不受力。
I B：導線 段與 段，受力。
且 I ^ B，以「右手開掌定則 」判斷受力方向。
導線 段：受力向 。
導線 段：受力向 。 合力矩方向： 。 亦可以「同極相斥、異極相吸」判斷
（2）討論二：粒子進入磁場中的受力
粒子由甲、乙、丙、丁四個方向射入垂直磁場中，其受力如何偏向：
極光：
太陽風中帶電粒子，順著地磁磁力線的方向被牽引到南、北兩極附近，與大氣層 粒子電性 甲方向
進入 乙方向
進入 丙方向
進入 丁方向 進入 正電
負電 不帶電
甲 乙
甲 乙
電子在磁場中的偏向：略，請參見簡報檔 （3）討論三：載流平行同向導線間的受力
若甲、乙 兩長直導線載有同向的電流，其電流方向均為由南向北 二載流導線，同向電流時，二導線會互相 。
（ 先標自己I 的方向，再把他人B 的方向畫入，然後觀察掌面方向 F ）
（4）討論四：載流平行反向導線間的受力
若甲、乙 兩長直導線載有反向的電流，其電流方向為南北向 二載流導線，反向電流時，二導線會互相 。
（ 先標自己I 的方向，再把他人B 的方向畫入，然後觀察掌面方向 F ）
範例解說
1.（ ）如圖所示，一直導線懸於兩磁極中間，其長度方向與磁場方向垂直。當導線上通 有
由南向北的電流，如圖所示，則導線受到磁場的作用，所受磁力的方向為何？
（A）向西 （B）向東 （C）向上 （D）向下。
2.（ ）如圖所示，在赤道的正上方有一電子垂直地面入射，若赤道的地球磁場是呈水平；
則此電子因受到地磁作用而發生偏轉時，其落點應該接近何處？
（A）a （B） b （C）c （D）d。
3.（ ）在一根無限長之導線旁邊放置一矩形線圈，二者均通以電流 I，如圖所示，則線圈 受力的方向為何？（A）向左 （B）向右 （C）向上 （D）向下。
4.馬達裝置如圖，回答下列問題：
（ ）當通電流時，CD 導線受磁場影響後的受力方向為何？
（A）向上 （B）向下 （C）向左 （D）向右。
（ ）關於此馬達的敘述，下列何者錯誤？
（A）線圈受合力矩方向為順時針（B）線圈受合力＝0
（C）集電環會與線圈一起轉動（D）導線CB 的電流與外部磁場平行，不受力。
5.（ ）水平擺放一矩形的銅線 abcd，在迴路中央放置一金屬棒PQ，
接
一電池後，均通有電流。金屬棒PQ受到bc、da的電流所產生 的磁場作用，所受的磁力為何？
（A）方向向右 （B）方向向左 （C）方向向上 （D）合力為 零。
6.如圖所示，一電流 I1 由上而下，其東西兩側各懸掛兩條導線L2、L3，L2 通以由西向東
的電流 I2、L3 通以由北向南的電流I3，則：
導線 L2受到電流 I1 產生的磁場作用，其受力方向？ 。
導線 L3 受到電流I1 產生的磁場作用，其受力方向？ 。
課程結束…
