奈米有機電激發光元件研究---奈米有機電激發光元件研究(II)

行政院國家科學委員會專題研究計畫 期中進度報告

奈米有機電激發光元件研究(2/3)

中 華 民 國 95 年 5 月 29 日

一、中文摘要 本整合計畫之目標主要利用創新的奈米科技來解決目前有機電激發光元件 (OLED devices)發光效率及壽命之問題，主要之研究方法包括： (1)合成高發光效率有機電激發光奈米粒子， (2)合成高效率之半導體發光量子點(quantum dots, QDs)與 (3)製備有機/無機混成之奈米有機電激發光元件。 關鍵詞：有機奈米粒子，核/殼型發光高分子，棒/軟型發光高分子，有機電激發 光元件、半導體發光量子點、表面功能化核/殼結構 CdSe/ZnS 量子點、多層元件。 二、英文摘要

The goal of this proposal aims to improve the luminescence efficiency and life time of OLEDs by using some innovative idea of nano-technologies. We will mainly focus on the development of nano-structure strengthened OLED devices based on following three approaches:

(a) Preparation of high luminescent organic nanoparticles based on the core-shell and rod-coil type polymers.

(b) Synthesis of high luminescent semiconductor quantum dots for optimization of OLED devices.

(c) Fabrication of nanoscaled OLED devices based on luminescent organic nanoparticle and semiconductor QDs.

Keywords: Organic nano-particle, Core-Shell luminescent polymer, Rod-Coil luminescent polymer, OLEDs, Quantum dots, Surface functionalized Core-shell structure CdSe/ZnS, Au/CdSe-ZnS@HDA-TOPO, Multi-layers OLED devices.

三、前言

有機發光二極體具有超薄，高亮度，應答速度快，廣視角等優點，與現今熱 門的液晶顯示器相比，具有極佳的競爭優勢，有機會成為下一代平面顯示器主 流。為保留高分子材料以溶液進行旋轉塗佈製程之特色，結合小分子光色純之優 點，發展奈米級分子發光材料是一種可預期的途徑。當材料尺寸小到自身波耳激 子 長 度(Bohr exciton length)時，能帶會因定域化效應而呈現量子侷限效應 (Quantum confinement effect)，導致能帶不連續。具量子侷限效應特性的奈米材 料稱為量子點(Quantum Dots )。對半導體而言，量子點能隙隨粒徑變小而增大， 發光特性也隨之改變，此現象造成材料光電性質呈現巨幅改變。 共軛高分子發光二極體(PLED)目前結構的發展，大致上都是以單層結構成 為主，主要的原因還是在於高分子材料多半是溶解性極高的，所以在元件的製程 上有嚴重互溶的問題，但在小分子多層結構元件上已證實多層結構可大幅提昇元 件效益，故關於多層高分子發光元件的發展已是勢在必行的。 四、研究目的 本研究最終目標乃藉著各種奈米技術，包括量子點發光材料的導入及新穎緩 衝層技術，以增強高分子發光二極體之發光效率與壽命，預期此類有機/無機奈

米發光材料將對於二極體有機發光元件具有極大之應用價值。 五、研究方法

(1) 有機發光二極體元件製作

高分子發光二極體元件製作，其結構為 ITO/PEDOT/Polymer/Ca/Al，製作元

件時多加一層poly (3,4-ethylenedioxythiophene) (PEDOT)作為電洞傳輸層，其具

有高導電度及良好的熱穩定性，且為水溶性材料，不會產生和有機發光層產生互 溶的問題，藉由此層之加入也可幫助元件中電洞的注入，以增加元件的發光效 率。當PEDOT 與發光層依序經由旋轉塗佈成膜於 ITO 玻璃上，在烘箱內烘烤去 除溶劑之後，進行陰極的蒸鍍，以高真空馬達抽真空使腔體內壓力達到5 × 10-7 torr，即可進行金屬 Ca/Al 的蒸鍍，其厚度約為 35/100 nm。 (2) 元件性質的量測

在元件加以電壓使其發光後，其放射光使用 Photo Research PR-650 Spectra Scan 分光儀收集並記錄各項光電性質。

六、結果與討論

(1) 子計畫一 (許千樹教授)

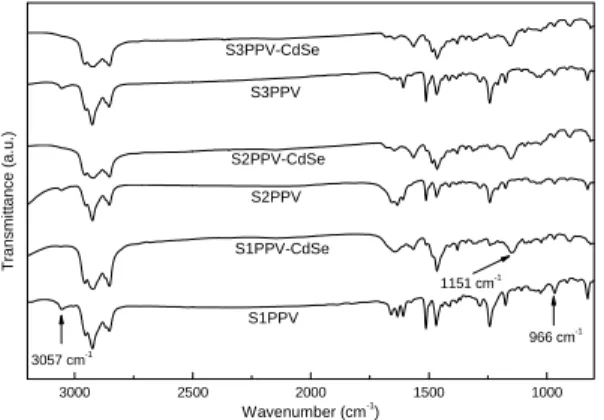

Scheme 1 為含硫長鏈側取代共軛高分子 S-PPV 以及 S-PPV-CdSe 接支奈米複 合材料之合成步驟。Figure 1 為 CdSe 接支前後的 FT-IR 圖譜，可發現當高分子

包覆CdSe 後，於 1151cm-1有一新的波峰產生，是由於sulfide 和 CdSe 間產生新

的鍵結所導致。此特徵峰在S1-PPV-CdSe ~ S3-PPV-CdSe 皆可發現，證明 CdSe

確實已被導入於高分子結構中。 3000 2500 2000 1500 1000 T ran s m it ta n c e ( a .u .) S3PPV-CdSe S3PPV S2PPV S2PPV-CdSe S1PPV-CdSe Wavenumber (cm-1 ) 966 cm-1 1151 cm-1 3057 cm-1 S1PPV

Figure 1. FT-IR spectra of S-PPV2 and S-PPV2-CdSe.

Table 1 為高分子及其 CdSe 接支材料之熱裂解溫度(Td)，玻璃轉移溫度(Tg)

及CdS 含量之數據整理。此六種高分子材料之 Td皆在400°C 以上，Tg 則在 185oC

以上，在熱穩定性上皆有相當不錯之表現，可作為良好的發光材料。仔細比較發

現其熱裂解溫度並不因導入CdSe 而有太大的變化，但其殘餘量卻有所改變。此

中不易揮發，因此藉由殘餘物比例之增加，可推斷出CdSe 在高分子材料中所佔

之比例，在S1-PPV 中為 4.6%，S2-PPV 中為 24.6%，S3-PPV 中為 37.8%。同時

亦可發現隨著sulfide 基團之增加，其包覆 CdSe 之比例亦隨之增加。

Table 1. Thermal properties and CdSe content of S-PPV and S-PPV-CdSe polymers.

Material Td (oC) Tg (oC) Residue (%) QD content (%)

S1-PPV 438 187 18 - S1-PPV-CdSe 443 186 21 4.6 S2-PPV 412 224 17 - S2-PPV-CdSe 417 192 24 24.6 S3-PPV 413 194 12 - S3-PPV-CdSe 415 185 20 37.8

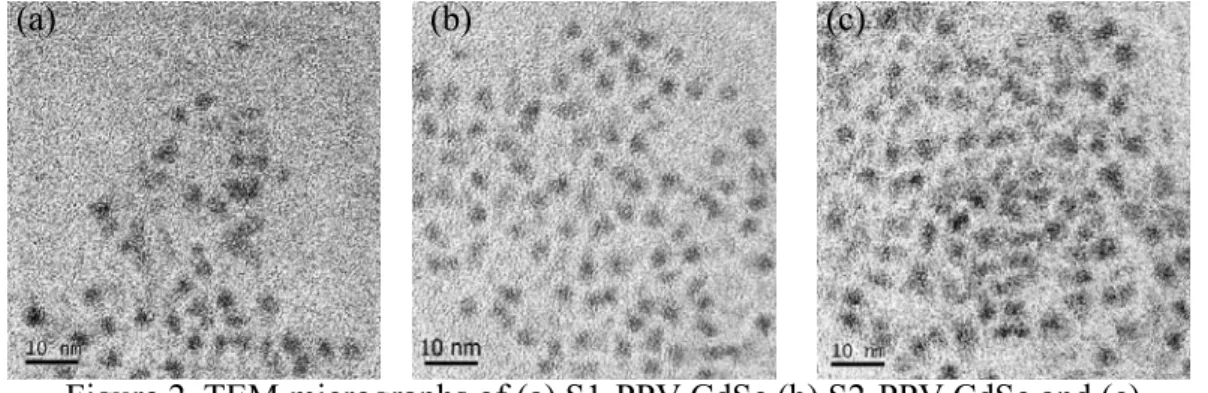

Figure 2 為 S1-PPV-CdSe ~ S3-PPV-CdSe 之 TEM 照片，可發現 CdSe 之大小

約為3-4 nm，與接支前的 CdSe 粒徑相近，且沒有嚴重的堆疊現象產生。可見利

用化學接支的方法，相較於傳統掺混法(Blending)為佳。

(a) (b) (c)

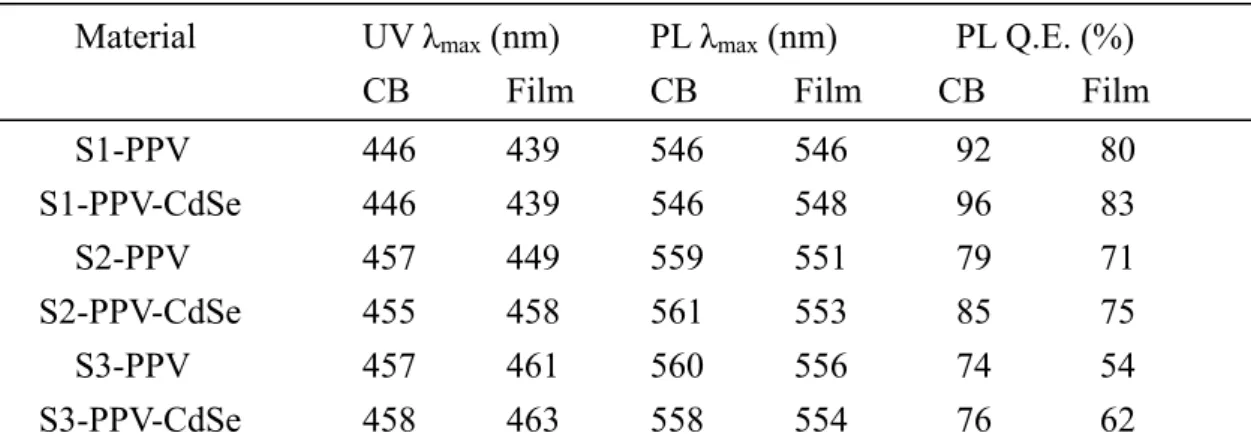

Figure 2. TEM micrographs of (a) S1-PPV-CdSe (b) S2-PPV-CdSe and (c) S3-PPV-CdSe. Table 2 為高分子材料之 UV-vis 吸收，PL 放射位置及不同狀態下之螢光量子 效率之數據整理。可發現UV-vis 吸收峰值在 chlorobenzene 中介於 446-458 nm 之 間，薄膜狀態下則介於439-463 nm 之間，其主鏈的吸收位置並不因溶液或薄膜 狀態而有太大的改變，乃因材料選擇為雙苯環取代之DP-PPV 結構，能有效避免 堆疊，其光色偏移並不明顯。PL 放射峰值在溶液態時介於 546-554 nm 之間，薄 膜狀態下則介於546-556 nm 之間，屬於黃綠光範圍，波長位置亦相當接近。值 得注意的是，雖然CdSe 為一發光材料，但並未觀測到其發光現象，僅能觀察到 發光高分子之螢光。對於此現象，我們提出以下兩種解釋，其一為DP-PPV 是發 光強度頗高的高分子材料，而接支的CdSe 含量對於高分子主鏈為相對少數，亮 度無法凸顯; 其二乃因 CdSe 為奈米級材料，固態下其抗氧化力不佳，在實驗操 作過程中，接觸空氣造成其發光強度減弱，故無法觀測到CdSe 的發光。

Table 2. Thermal properties and CdSe content of S-PPV and S-PPV-CdSe polymers.

Material UV λmax (nm) PL λmax (nm) PL Q.E. (%)

CB Film CB Film CB Film

S1-PPV 446 439 546 546 92 80 S1-PPV-CdSe 446 439 546 548 96 83 S2-PPV 457 449 559 551 79 71 S2-PPV-CdSe 455 458 561 553 85 75 S3-PPV 457 461 560 556 74 54 S3-PPV-CdSe 458 463 558 554 76 62

Figure 3 (a)與(b)分別為 S-PPV，S-PPV 掺混 CdSe (S-PPV/CdSe)及 S-PPV 接支 CdSe (S-PPV-CdSe)之 J-V 及 L-V 曲線圖。其中單純 S2-PPV 元件最大亮度約為

3225 cd/m2 (at 8V)，最大效率為 0.85 cd/A。而掺混 CdSe 後最大亮度可增加為 3910

cd/m2 (at 9V)，最大效率為 1.25 cd/A。即使 CdSe 本身因氧化而降低亮度，其對

高分子複合材料的元件效果仍具有正面助益。而當接支上CdSe 後，其元件表現 更為增加，最大亮度可達到14470 cd/m2 (at 12V)，最大效率可到達 1.85 cd/A。 同樣的現象可於 S1-PPV-CdSe 和 S3-PPV-CdSe 觀察到。所有材料之元件表現列 表於Table 3 中 0 2 4 6 8 10 12 0 200 400 600 800 1000 1200 Cu rr en t Den s it y ( m A/ c m 2) Voltage (V) S1PPV S1PPV/CdSe S1PPV-CdSe S2PPV S2PPV/CdSe S2PPV-CdSe S3PPV S3PPV/CdSe S3PPV-CdSe (a) 0 2 4 6 8 10 12 0 3000 6000 9000 12000 15000 18000 L u m inan c e ( c d/ m 2) Voltage (V) S1PPV S1PPV/CdSe S1PPV-CdSe S2PPV S2PPV/CdSe S2PPV-CdSe S3PPV S3PPV/CdSe S3PPV-CdSe (b)

Figure 3 (a) Current density-voltage and (b) luminance-voltage characteristics of devices using S-PPV, S-PPV/CdSe and S-PPV-CdSe as active layers.

Table 2. Thermal properties and CdSe content of S-PPV and S-PPV-CdSe polymers.

Material EL (nm) Vth Lumin. Yield CIE’1931

at Vth (V) (cd/m2) (cd/A) (x,y) S1-PPV 544 4 8285 0.79 (0.42, 0.56) S1-PPV/CdSe 544 4 8158 0.86 (0.41, 0.56) S1-PPV-CdSe 544 4 15960 1.47 (0.41, 056) S2-PPV 552 4 3225 0.95 (0.45, 0.54) S2-PPV/CdSe 552 4 3910 1.25 (0.47, 0.52)

S2-PPV-CdSe 552 5 14470 1.85 (0.47, 0.52) S3-PPV 556 4 6073 0.82 (0.46, 0.53) S3-PPV/CdSe 556 4 8195 1.09 (0.46, 0.53) S3-PPV-CdSe 556 4 13390 2.25 (0.46, 0.53) O O O O S OH OCH3 O O O S O Br Br t-BuOK (1) (2) (3) (4) Br CH2 K2CO3/KI 9 9-BBN CH3 CH2 9SH HBr/HOAc CH2O _n O O S Br Br n m S1-PPV, n=90, m=10 S2-PPV, n=75, m=25 S3-PPV, n=60, m=40 O O O S O O O S O O O S O O O S O O O S n m n m n m n m n m CdSe CdSe CdSe

Scheme 1. Synthesis of CdSe-grafting polymers. (2) 子計畫二 (陳登銘教授) 本研究首次利用含硫的高分子 S-PF 之發藍光高分子材料，引入發射互補黃 光的奈米 CdSe 晶體作為第二發光層，成功製作出以 polymer/CdSe 混成之有機/ 無機白光元件，其白光色座標約可達(0.33, 0.33)。藉由奈米晶體發光層厚度之調 控，發光元件可顯示單獨CdSe 或 CdSe 與 PF 結合之電激發光光譜。 所有奈米材料之型貌以穿透式電子顯微鏡進行分析(TEM, transmission electron microscopy)，並以紫外光/可見光分光光譜儀(UV/VIS spectrophotometer) 及螢光光譜儀(PL；photoluminonscence spectrometer)分析其光學特性。

HDA、10 mmol TOPO，在氣體置換後於氬氣下加入至320 oC 以形成無色

CdO-HDA錯合物，而後將反應液降溫並維持在250 oC 時，藉由快速打入0.6 mmol

Se/TBP共5 mL，反應20分鐘後即可得硒化鎘。系統溫度自然降溫至室溫後，以 甲醇/氯仿混合液洗滌，以去除多於之TOPO與未反應之前驅物。再將多餘的溶液

抽乾，取0.6 mmol的CdSe粉末，加入5 mmol HDA、5mmol TOPO 升溫至120 oC，

再將Zn/S/TBP 前驅液5 mL 緩慢注入，反應1小時，既可得到硒化鎘/硫化鋅核/ 層量子點，大約2~3層的ZnS包覆於CdSe之外。製程上利用spin-coating的方式來 製備雙層高分子/量子點薄膜，PF部分是以帶有硫基之高分子S-PF，再以分散於 正己烷之CdSe/ZnS量子點溶液，於2000 rpm下製備單獨CdSe層。 Figure 4 為 PF 衍生物的 S-PF 化學結構，屬於藍光材料，含有和第一部份相 同的sulfide 取代基，此化合物為新合成之藍光材料。

Figure 4. Chemical structures of S-PF.

Figure 5 (a)為分散於氯仿之硒化鎘量子點的吸收光譜圖與螢光光譜圖。我們 藉由調控合成的反應時間，來得到不同大小與不同發光波長的樣品。Figure 5 (b) 乃是取粒徑分佈約為3.8 nm的量子點作為黃光材料，以結合藍光PF高分子得到白 光元件

Figure 5 (a) UV-Vis absorption and PL spectra of CdSe QDs with the time scale counted from the addition of Se stock solution in synthesis; (b) TEM micrograph of CdSe nanocrystals with size of ca. 3.8 nm.

Figure 6為所利用之量子點之螢光激發波峰(dotted)與發射峰(solid lines)，而 S-PF之放光波峰為(dashed doted line). 我們可以觀測到以S-PF的發光作為能量施 體 (donor) 與量子點之激發區域作為能量受體(acceptor)兩者互相重疊，推測此為 典型Förster-type能量轉移。因此雙層元件結構的能量轉移可藉由S-PF能量轉移到 量子點上所達成。

Figure 6. PL (solid lines) and PLE (dotted) spectra of CdSe/ZnS QDs in hexane and PL spectrum of S-PF (dashed doted), showing the overlap between PL of S-PF and PLE of CdSe/ZnS QDs.

於含有S-PF/TOPO-HDA-capped CdSe/ZnS QD多層元件中，Figure 7為本研究 所測得的I-V curves，顯示斜率隨著驅動電壓增加而呈大幅度的下降。此結果顯 示：量子點發光層之傳導特性導致層內電荷流動減少，可能是因為注入的電洞或 電子被量子點所捕捉所造成。其所對應的電激發光譜顯示於圖六左上方方格內， 其中發射波長波峰480 nm為的S-PF電激發光，與發射波長573 nm的為黃光CdSe 之電激發光，於 9 V電壓驅動下，共同組成此白光元件，其CIE’1931色度座標為 (0.32, 0.37)。

Figure 7. I-V curves of the hybrid S-PF/QD LED (solid line) and pristine S-PF LED (dashed). Inset shows the EL spectra of S-PF and S-PF/QD LEDs.

(3) 子計畫三 (孟心飛教授) 本研究致力於高分子有機發光二極體之製程程改善與元件效率提昇，當前主 要目標乃在尋找適當保護層材料，以防止高分子溶液在塗佈時，產生層與層互溶 的問題。目前發現1,2-丙二醇能夠完全阻擋高分子層間的互溶問題，我們利用市 售之高分子材料BP105 測試如下表： Table 3. 緩衝層測試表。我們可以發現 1,2-丙二醇雖然在室溫其黏滯係數不高， 但冷卻至零度時會有高度的黏滯性，有很好的保護效果。

利用緩衝層方法我們在藍光元件中製作多層結構。材料選擇有二，分別為 poly(9,9-dioctyl-fluorene) (PFO)，及 poly[(9,9-dioctylfluorenyl-2,7-diyl)-co-(4,4'-(N- (4-sec-butylphenyl)) diphenylamine)] (TFB)，電洞阻擋層材料利用 1,3,5-tris(N- phenylbenzimidazol-2-yl)benzene (TPBI)。其元件表現如 Figure 8 所示。

Figure 8. 比較 PFO LED 及 PFO/TPBI LED 和 TFB LED 與 TFB/TPBI LED 元 件 (a)效率對電壓，內圖為光譜圖 (b)亮度對電壓，小圖為電流密度對電壓圖 可發現利用多層結構提昇高分子元件發光效率非常可行，而我們所利用之方 法可以任意製備多層高分子發光元件。此法不增加元件製作成本，亦無需繁複的 合成新材料。 以上結果是針對發光層為電洞為主要載子的高分子元件，針對以電子為主要 載子的高分子，我們則需要電子阻擋層將電子阻隔在發光層中，亦即【電子阻擋 層/發光層】結構以提升元件效率。在此利用 n 型藍光高分子 BP105 (DOW Corp. 提供)為發光層，並利用 TFB 為電子阻擋層。並比較文獻中提到的 spin-rinsing 的 方法製作多層結構。結果發現該方法製作多層結構效果，並不如利用緩衝層技 術，各元件表現如Figure 9 所示。

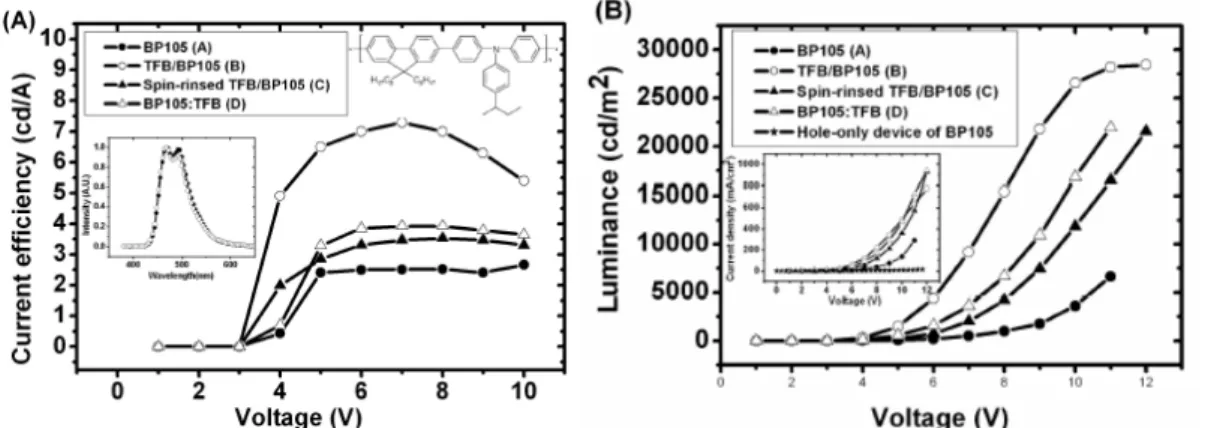

Figure 9. 比較不同結構與不同方法的 BP105。(A)效率對電壓，內圖為光譜圖 (B) 亮度對電壓，小圖為電流密度對電壓圖 我們可以發現利用緩衝層製作多層結構的高分子發光二極體可以使元件效 率提升三倍左右，達到7.3 cd/A，亮度更可達 30,000 cd/m2，而此元件效率應為 高分子藍光LED 的世界紀錄。而我們也發現利用緩衝層製作多層結構亦可提升 50 倍的元件壽命。 我們也利用此超高效率藍光元件摻雜紅(PFR)、綠光(PFG)高分子製作白光發 光元件，效率可達4.7 cd/A，亮度可超過 20000 cd/m2，如Figure 10 所示。

Figure 10. 比較單層白光 LED 元件與雙層白光 LED 元件。(A)效率對電壓，內圖 為光譜圖 (B)亮度對電壓，小圖為電流密度對電壓圖
