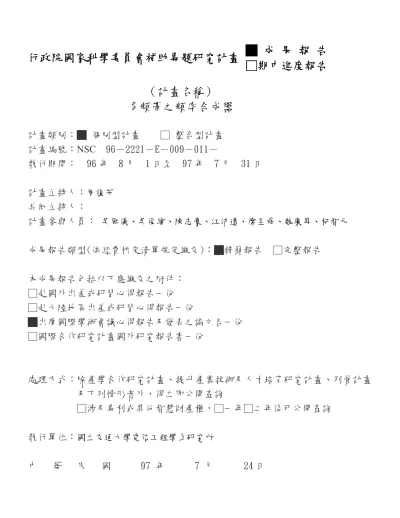

行政院國家科學委員會補助專題研究計畫
█ 成 果 報 告
□期中進度報告
（計畫名稱）
多頻帶之頻率合成器
計畫類別：█ 個別型計畫 □ 整合型計畫
計畫編號：NSC 96－2221－E－009－011－
執行期間： 96 年 8 月 1 日至 97 年 7 月 31 日
計畫主持人：
周復芳
共同主持人：
計畫參與人員：
吳匯儀、吳俊緯、陳志豪、江沛遠、廖昱舜、魏廉昇、柯智元
成果報告類型(依經費核定清單規定繳交)：█精簡報告 □完整報告
本成果報告包括以下應繳交之附件：
□赴國外出差或研習心得報告一份
□赴大陸地區出差或研習心得報告一份
█出席國際學術會議心得報告及發表之論文各一份
□國際合作研究計畫國外研究報告書一份
處理方式：除產學合作研究計畫、提升產業技術及人才培育研究計畫、列管計畫
及下列情形者外，得立即公開查詢
□涉及專利或其他智慧財產權，□一年□二年後可公開查詢
執行單位：
國立交通大學電信工程學系研究所
中 華 民 國 97 年 7 月 24 日
一、中文摘要
關鍵字：射頻晶片，壓控震盪器，混波器，除頻 器，多工器，頻率合成器
超寬頻(UWB, Ultra WideBand)系統為近年 來相當熱門的一項無線通訊的新技術，它與藍芽 (Bluetooth)或無線區域網路(WiFi)的系統最大的 差別是，它不是操作在單一頻率，反而是操作在 3.1~10.6 GHz的頻段中，即有約7500 MHz的頻 寬 。 由 於 具 有 相 當 大 的 通 道 容 量(channel capacity)，超寬頻系統在無線個人網路(WPAN, wireless personal area network)的應用上，能夠達 到高速資料傳輸的需求(＞100Mbps)，因此這會是 一個在應用上相當具有吸引力的系統。 頻率合成器的架構需要適當的修正，以符合 超寬頻系統必須具有非常快速的切換時間(＜ 9.47ns)，由於symbol interval需要312.5nsec且guard time需要9.47 nsec，所以，頻率合成器的鎖定時間 需在322 nsec以內[1]. 本計劃為兩年型計劃，第一年計畫的部份為 多頻帶頻率合成器的設計：分別採用鎖相迴路的 技巧與混波器搭配除頻器直接混頻的方式來實 現。 Abstract
Keyword ： RFIC，VCO ，Mixer， Divider，
Multiplexer，Frequency synthesizer
UWB system is recently one of the most popular wireless communication techniques. Differ from the system of Buletooth and Wifi, it’s not operated in a single frequency. According to the proposal, the carrier frequencies are allocated in the 3.1~10.6 GHz spectrum, which have the bandwidth of 7500MHz. Due to the large channel capacity, the UWB system could achieve the need of high speed data transmission (>100Mbps) in WPNA application. Because the switch time is only several nano seconds in the proposal, the frequency synthesizers for UWB need some modifications. Here a topology is proposed. As proposed in, the symbol interval is 312.5 nsec and the guard time is 9.47 nsec. Therefore, a single PLL has to be locked within 322 nsec. This approach is practical for a conventional frequency synthesizer which is easy to be implemented. 二、計畫緣由與目的 在目前所提出適用於超寬頻系統的規範，架 構主要可分為：(a)DS-CDMA和(b)MB-OFDM。 而其中MB-OFDM的架構可以利用傳統的接收機 架構來實現射頻前端電路(RF front-end)，並且與 其他無線通訊系統(如使用U-NII頻段的802.11a) 之間的影響較小，因此MB-OFDM將為本電路所 探討的架構。為了達到具有寬頻的特性，所以一 般的頻率合成器(frequency synthesizer)並無法適 用於此系統中，而必須調整頻率合成器的架構以 求能符合超寬頻系統的規範，包括產生出相當大 的 頻 率 範 圍 、 具 有 非 常 快 速 的 切 換 時 間( ＜ 9.47ns)，以及在10GHz附近都能有好的相位雜訊 表現(＜-86.5 dBc/Hz @ 1MHz)[1]。 三、研究成果 ．應用於多頻帶正交頻率多工超寬頻系統之低功 率頻率合成器[2][3] 由於超寬頻系統所規範的鎖定時間必須很短， 因此相位邊界設定為 PM=50°，以及對應的等效 阻尼係數為ζe(50°)=5。為了考慮由於 PVT 變異造 成的誤差，因此將鎖定時間設定在200 ns，再加
上fstep=528 MHz 和 ferror=1 kHz，可以用 Eq.(1)求
出 BW=13 MHz。此外，為了系統的穩定度，參 考頻率(reference frequency)通常會大於開迴路頻 寬的十倍，因此取fREF=264 MHz 不會讓電路不穩 定。 ln( ) ) ( 1 error step e locking f f PM T BW ⋅ ⋅ = ζ Eq.(1) 根據[2]所提出改善的架構如圖 1-1，將除二電 路整合至整個鎖相迴路之中，並且除四除五電路 改為兩個除二除三電路來實現。這樣做可以降低 電路佈局的雜散效應，也能避免在頻率最高的時 候需要使用較多的電流模式邏輯電路(CML)來實 現雙模態除法器。由於加入一個除二電路，鎖相 迴路的參考頻率需降為264 MHz 來保持除數依然 為整數。不過即使減少參考頻率會造成鎖定時間 增加，但是依然能夠滿足MB-OFDM UWB 的規 格。 本頻率合成器包含了五個部份：(A)四相位多頻 帶壓控震盪器、(B)多模態除法器、(C)相位頻率 比較器、(D)充電幫浦與迴路濾波器以及(E)兩組 二對一多工器。[4][5][6][7].
0 0.2 0.4 0.6 0.8 1 1.2 1.4 1.6 1.8 Control Voltage (V) 7.6 7.8 8 8.2 8.4 8.6 8.8 9 9.2 9.4 Fr eque ncy ( G H z) (0000) (0001) (0010) (0011)
Fig. 1-1 The Block Diagram of the proposed frequency synthesizer
Fig. 1-3 Measured QVCO tuning range
Fig. 1-2 Die Photograph of frequency synthesizer Fig. 1-4 Measured QVCO spectrum at 8.976GHz Table.1 超寬頻系統之低功率頻率合成器模擬量 測結果摘要 ．應用在 10 GHz 的頻率合成器[8][9] 由於Band Group #5 為 10 GHz 左右的頻帶，設 計如此高頻的電路必須有更妥善的考量，因此本 計畫中先單獨設計一個在10 GHz 左右的頻率合 成器，其架構如Fig.2-1，來驗證電路的特性是否 符合MB-OFDM UWB 系統的需求。 Simulation Measurement Technology 0.18 μm CMOS Voltage Supply 1.5 V Reference 264 MHz Frequency Tuning Range 6.28~9.17 GHz 7.79~9.31 GHz Average Phase Noise (dBc/Hz) -111.01 @ 1 MHz -100 @ 1 MHz FOM 180.7 170 Power
Dissipation 46.35 mW 51.2 mW Fig. 2-1 The schematic of 10GHz frequency
一般在頻率合成器電路中的除頻器都會選擇使用 phase-switching circuit 或是programmable
pulse-swallow counter。但這類的電路在應用上存 在一些限制，因此我們將使用簡單容易設計且延 遲時間導致誤差小的可程式化多模態除頻器，來 達成快速除頻以及低功率消耗的目的，如Fig. 2-2 所示，由七個雙模數頻除頻器（÷2/3）串接而成。 由於壓控振盪器振盪於10GHz，因此先經由兩級 預除器降到2.5GHz，故電路僅有前兩級的的除法 器操作在高頻。
Fig. 2-3 The layout of the 10GHz frequency synthesizer ．應用於多頻帶正交頻率多工超寬頻系統之低雜 訊頻率合成器[10][11][12] 圖3-1為此次頻率合成器提出的架構，利用單一 頻率壓控震盪器，結合除法器電路、混波器和切 換開關完成極短切換時間(<1ns)之多頻帶輸出之 頻率合成器；由8448 MHz VCO 製作為起點，利 用除二電路與混波器分別達成6336 MHz、4224 MHz 與2112 MHz 的頻率輸出，並利用混波機制 使四相位輸入LO 與RF 訊號輸入雙混波器再進 行訊號相加，如此可以有效消除image 效應，並 且6336 MHz 訊號能夠得到加成。
Fig. 2-1 Programmable Multi-Modulus Divider 藉由調整輸入的控制訊號Bo～B6，除數可於 128～255 之間整數變動，將訊號降至約數十 MHz。可調式除數計算如下： 一開始先針對頻率合成器其中信號產生器與頻 率選擇器的部份做設計並下線以驗證電路的基本 特性，之後再結合混波器的部份來產生6336 MHz 的訊號。 Table 2. 與ref[9]模擬的比較 [9]

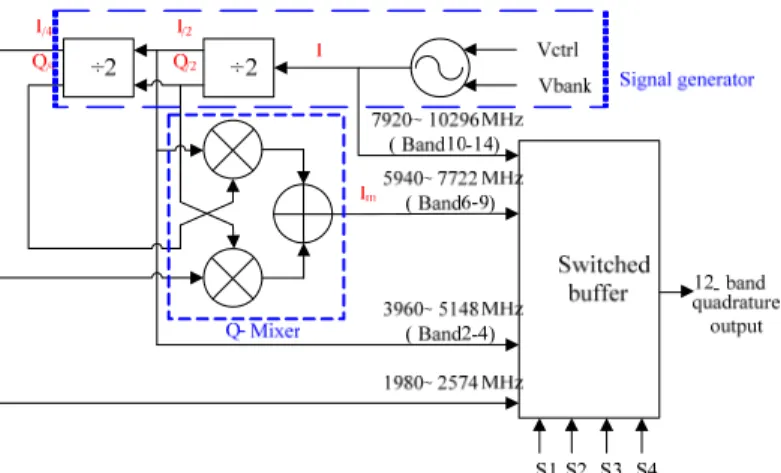

Fig. 3-1 The schematic of direct frequency synthesizer
VCO 1st /2 2nd /2 MUX MUX Vop Von Vss Vdd Vbias1 Vctrl Vbias2 S2 S1 S3
Fig. 3-2 Die Photograph of signal generator
(a)
(b)
(c)
Fig. 3-3 Measurement output spectrum at (a) 8448 MHz (b) 4224MHz (c) 2112 MHz
(a)
(b)
(c)
Fig. 3-4 Measurement phase noise at (a) 8448 MHz (b) 4224 MHz (c) 2112 MHz 四、結論與展望 本計劃利用本實驗室目前關於synthesizer 方 面的研究[1]，(壓控震盪器、混頻器、除頻器)， 透過架構上適當的修改，提出了能符合超寬頻系 統需求的電路，以CMOS RF IC 的方式實現整合 至SOC(System-On-Chip)的目標。
Table.2 信號產生器模擬量測結果摘要 Simulation Switch mode S1 S2 S3 Frequenc y 8448MHz 4224MHz 2112MHz 8292~ 9196 4146~ 4598 2073~ 2299 Tuning range (MHz) 10.7% 10.7% 10.7% -88.5dBc@100KHz (VCO) Phase noise -116.0dBc@1MHz (VCO) Output Power -1.87dBm -2.58dBm 2.15dBm Total power 50.3 mW Measurement Switch mode S1 S2 S3 Frequency 8448MHz 4224MHz 2112MHz 7648~ 8481 3834~ 4235 1914~ 2117 Tuning range (MHz) 10.3% 9.9％ 10.1％ -95.5dBc ＠ 100KHz -101.5dBc ＠ 100KHz -104.1dBc ＠ 100KHz Phase noise (dBc/Hz) -121.1dBc ＠1MHz -123.0dBc ＠1MHz -126.2dBc ＠1MHz Output Power -7.02dBm -8.75dBm -7.32dBm Total power 52.2 mW
Fig. 3-5 The layout of the multiband frequency synthesizer
五、參考文獻
[1] C. Mishra, A. Valdes-Garcia, F. Bahmani, A. Batra, E. Sanchez-Sinencio, J. Silva-Martinez, “Frequency Planning and Synthesizer Architectures for Multiband OFDM UWB Radios,” IEEE Transactions on Microwave
Theory and Techniques : Accepted for future publication, Volume PP, Issue 99, 2005
[2] T. Geum-Young, H. Seok-Bong, K. Tae Young, C. Byoung Gun, P. Seong Su, “A 6.3-9-GHz CMOS fast settling PLL for MB-OFDM UWB applications,” IEEE Journal of Solid-State
Circuits, Volume 40, Issue 8, Aug. 2005。
[3] 唐仕豪，「應用於多頻帶正交分頻多工超寬 頻系統之全積體化低功率快速鎖定整數型頻 率合成器」，國立交通大學電信工程所碩士 論文，Jun. 2006。
[4] Hamid Rategh and Thomas Lee, Multi-GHz
Frequency Synthesis & Division. Boston:
Kluwer Academic Publishers, 2001.
[5] Mozhgan Mansuri, Dean Liu, and Chih-Kong Ken Yang, “Fast Frequency Acquisition Phase-Frequency Detectors for GSamples/s Phase-Locked Loops,” IEEE J. Solid-State
Circuits, vol. 37, pp. 1331-1334, Oct. 2002
[6] B. De Muer and M. Steyaert, “A 12GHz/128 frequency divider in 0.25 μm CMOS,”
European Solid-State Circuits Conference, pp.
248-251, Sept. 2000.
[7] Jri Lee, Jian-Yu Ding, and Tuan-Yi Cheng, “A 20-Gb/s 2-to-1 MUX and a 40-GHz VCO in 0.18-μm CMOS technology,” VLSI Circuits
Digest of Technical Papers, pp. 140-143, June
2005
[8] 田政展，「應用於多頻帶正交分頻多工超寬 頻系統之全積體化低功率快速鎖定整數型頻 率合成器」，國立交通大學電信工程所碩士 論文，Jun. 2006。
[9] Lee, J.-E., E.-C. Park, C.-Y. Cha, H.-S. Chae, C.-D. Suh, J. Koh, H. Lee, and H.-T. Kim, \A frequency synthesizer for UWB transceiver in
Monolithic Integrated Circuits in RF Systems,
Digest of Papers, Topical Meeting on Jan. 2006, 4, 2006, Digital Object Identifier.
[10] 張博揚，「應用於超寬頻接收機之低電壓低 功率低雜訊放大器與多頻帶頻率合成器」，
國 立 交 通 大 學 電 信 工 程 所 碩 士 論 文 ，Jun.
2006。
H.-C. Kang, C.-C. Hsu, and C.-C. Lee, “A 0.13 um CMOS UWB transceiver,” IEEE Int. Solid-State Circuits Conf. Tech. Dig., Feb. 2005.
[12] A. Medi and W. Namgoong, “A fully integrated multi-output CMOS frequency synthesizer for channelized receiver,” Proc. IEEE Int. System-on-Chip Conf., Sep. 2003. 六、附錄
[1] Lien-Sheng Wei, Christina F. Jou, “Design of low voltage CMOS low-noise amplifier with image-rejection function”, has been accepted in Electronics Letters.
[2] P.-Y. Chiang, C. F. Jou, H.-I. Wu, and Z.-Y. Huang, “A 10~18GHz Wide-band Transformer feedback LNA”, IEEE International Workshop on Radio-Frequency Integration Technology, Dec. 9-11, 2007, Singapore
[3] Zi-Hao Hsiung, Hui-I Wu and Christina F. Jou, “A 3-8 GHz RF Receiver Front-End for Multi-Band UWB Wireless System”, Asia-Pacific Microwave Conference,2007
[4] Zi-Hao Hsiung, Hui-I Wu and Christina F. Jou, “A Folded Current-Reused Down-Converter Mixer for Ultra Wide-Band Applications”, Asia-Pacific Microwave Conference,2007
[5] Win-Ming Chang, Hui-I Wu and Christina F. Jou, “A New Sub-harmonic Mixer Using Switched Gm Technique For 802.11a/b/g Dual-Band Receivers”, Asia-Pacific Microwave Conference,2007
[6] Po Yang Chang, Hui-I Wu, and Christina F. Jou, “A 1-V, Low-Power CMOS LNA for Ultra-wideband Receivers”, Asia-Pacific Microwave Conference,2007
[7] Po Yang Chang, Hui-I Wu, and Christina F. Jou, “A Quadrature Voltage Controlled Oscillator with 9 Selective Bands for UWB Communication”, Asia-Pacific Microwave Conference,2007 在附錄[1]中，為此計劃在學術會議發表過的 相關論文，此外本實驗室在過去一年內，分別發 表了[2]-[7]的學術會議論文，分別到了新加坡、 泰國，在出國期間達到了學術交流及互相觀摩的 目的，並見識與學習到了不少的知識與視野。
