高介電常數閘極介電層TDDB崩潰行為之研究

報告題名：

高介電常數閘極介電層 TDDB 崩潰行為之研究

作者：陳佑瑋、李育釗 系級：電子四乙 學號：D9650313、D9649992 開課老師：李景松 課程名稱：化合物半導體元件 開課系所：電子工程學系 開課學年： 97 學年度 第 1 學期

致 謝

本專題論文能順利完成，最要感謝先進元件製程及可靠度研究實 驗室 (ADPR) 林成利博士的指導。感謝 林成利老師這一年來對學生 的關心、指導與鼓勵，除了專業知識與研究方法所給我的殷殷教導之 外，其處事態度與學者風範更是我努力學習的榜樣，以及在專題上的 協助，並在我遇到挫折時給我們最大的鼓勵及指引我們方向，感謝其 對學生平日的關心、鼓勵以及犯錯的包容，永銘於心！師長們的諄諄 教誨言猶在耳，銘記心中。在此除了說聲謝謝之外，並且希望師長們 能事事如意、平安健康。 其次，必須感謝許多曾經指導過我的學長姐們，感謝周美媛學 姐、洪嘉駿學長、在我們初步接觸研究領域時，對我們的建議、與協 助，在此表達我們的感激。 最後僅以此論文獻給我們最親愛的父母與家人，以及所有關心我 們的人，謝謝你們大家鼎力的支持與關心，誠為我們最強力的精神支 柱。

摘要

隨著 IC 製程的演進，元件尺寸越做越小，而閘極氧化層(SiO2) 也越來越薄，使得直接穿隧漏電流(Direct Tunneling)的增加，造成 元件漏電流與功率損耗，所以使用高介電常數材料(High dielectric constant)來取代 SiO2，一般稱為 High-k 材料。因為在相同電容下，

High-k 介電層的厚度是二氧化矽之數倍，能夠有效降低直接穿隧漏 電流，而許多研究指出鉿(hafnium，Hf)這個元素，為最有希望取代 SiO2 作為閘極介電層之材料，所以選定 Hf 為研究主題。TDDB (Time

Dependent Dielectric Breakdown)。在半導體可靠度裡，是一個研 究故障機制的重要方法，量測的目的就是要檢測出閘極介電層的生命 期，提供規劃最佳製程設計。本專題針對定電壓測試(Constant

Voltage Stress，CVS)所得到的 TBD (Time To Breakdown)及 I-t 特 性圖，進行閘極介電層的可靠度分析，及崩潰機制的討論。

目錄

第一章 序論... 6 1.1 前言... 6 1.2 研究動機... 9 第二章 理論分析...10 2.1 量測方法 TDDB... 10 2.2 量測機台介紹...11 2.3 等效氧化層厚度(EOT) ...12 2.4 漏電流傳導機制...13 2.5 MOCVD...14 第三章 實驗步驟...17 3.1 HfO2閘極介電層製程步驟...17 3.2 SiO2閘極氧化層製程步驟...20

3.3 HfO2與SiO2電流對時間(I-t)之特性...23

3.4 HfO2 TBD韋伯分佈圖...26

第四章 結論...27

4.1 SiO2閘極氧化層崩潰機制...27

4.2 HfO2閘極介電層崩潰機制...28

表目錄

表 1-1 Technology requirements for logic transistors declared

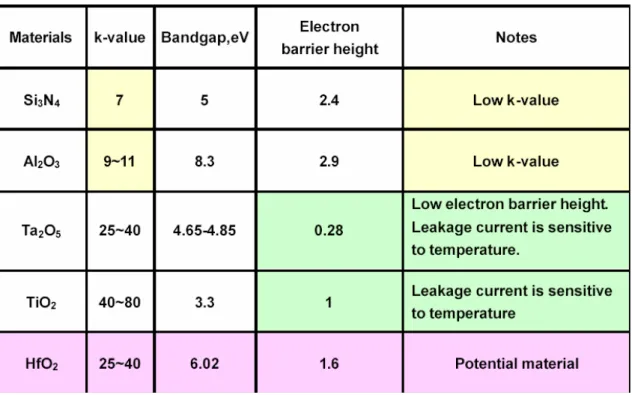

in ITRS...7 表 1-2 高介電常數材料的比較...8 表 2-1 四種氧化層測試模式圖表...11

圖目錄

圖 1-1 摩爾定律(Moore＇s law) ...6 圖 2-1 CVS 量測方法示意圖...11 圖 2-2 不同的介質材料的電流密度(A/cm2 )和EOT(nm) ...12 圖2-3 陷阱輔助穿隧機制示意圖...14 圖2-4 直接穿隧機制示意圖...14 圖 2-5 MOCVD 結構示意圖...16 圖 3-1-a HfO2介電層製程步驟示意圖...17 圖 3-1-b HfO2介電層製程步驟示意圖...17 圖 3-1-c HfO2介電層製程步驟示意圖...18 圖 3-1-d HfO2介電層製程步驟示意圖...18 圖 3-1-e HfO2介電層製程步驟示意圖...18 圖 3-1-f HfO2介電層製程步驟示意圖...19 圖 3-2-a SiO2氧化層製程步驟示意圖...20

圖 3-2-b SiO2氧化層製程步驟示意圖...20 圖 3-2-c SiO2氧化層製程步驟示意圖...21 圖 3-2-d SiO2氧化層製程步驟示意圖...21 圖 3-2-e SiO2氧化層製程步驟示意圖...21 圖 3-2-f SiO2氧化層製程步驟示意圖...22 圖 3-3 HfO2之I-t特性圖...24 圖 3-4 HfO2之I-t特性圖...24 圖 3-5 SiO2之I-t特性圖...25 圖 3-4 HfO2之I-t特性圖...25 圖 3-7 HfO2之TBD韋伯分佈圖...26 圖 3-8 HfO2不同偏壓下之TBD韋伯分佈圖...26 圖 4-1 SiO2崩潰機制示意圖...27 圖 4-2 HfO2崩潰機制示意圖...27

第一章 序論

1.1 前言

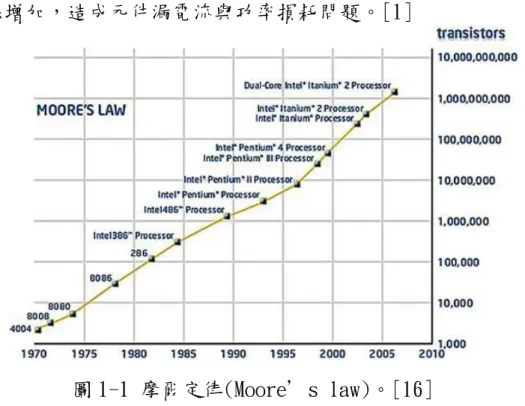

1964年哥登‧摩爾(英特爾公司的共同創始人之一)提出在價格 不變之下，電腦晶片上的元件數目，幾乎每12個月就增加一倍，即為 著名摩爾定律(Moore＇s law)。在今日的IC製造產業，CMOS製程已經 成為主要的技術，隨著元件積集度不斷增加，且元件尺寸不斷縮小， 閘極氧化層(二氧化矽，SiO2)縮小到小於20Å的厚度。表1-1為國際半

導體技術藍圖(International Technology Roadmap for

Semiconductors, ITRS)[11]中的預測，其中指出閘極氧化層厚度(等 效於SiO2厚度)將於2007年到達約10 Å左右的厚度，常見的熱氧化所

形成的二氧化矽在這個厚度下會因為直接穿隧的影響，引起閘極漏電 流急遽增加，造成元件漏電流與功率損耗問題。[1]

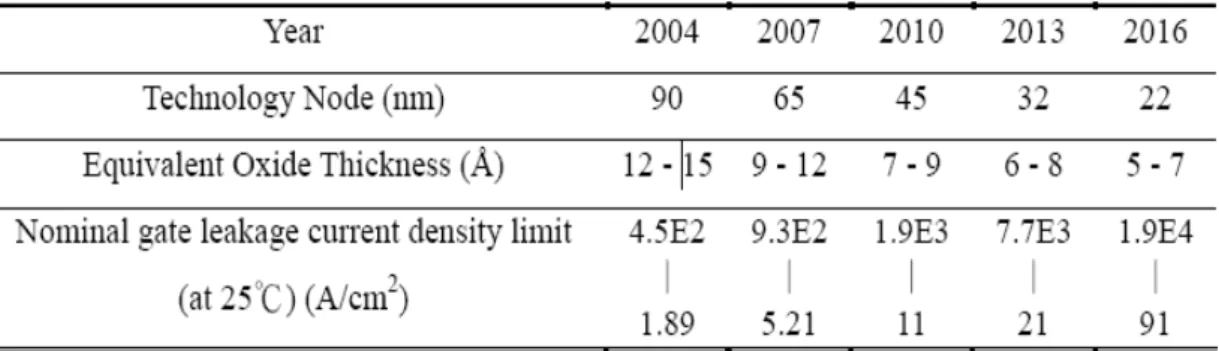

表 1-1 Technology requirements for logic transistors declared in ITRS (2004 update) [11]

為了改善直接穿隧漏電流的影響，而增加閘極氧化層的厚度， 但在元件尺寸持續的縮小下，只好選擇其它材料來取代SiO2，也就

是High-k 材料，而k值稱為介電常數(Dielectric Constant) 。 [2] 高介電常數材料常以High-k稱呼之，主要功能是用來隔絕閘 極的漏電流，傳統氧化層使用的是二氧化矽(SiO2)，其k值為 3.9， High-k意指為高介電常數，k值到達數十，當k值越高，電晶體的 電容值也越高，且相同電容下High-k介電層的厚度是二氧化矽之 數倍，能夠有效降低直接穿隧(Direct Tunneling)所造成的漏電 流。

1.2 研究動機

為了改善薄的二氧化矽所造成的直接穿隧漏電流，而選用了 High-K材料來改善，目前許多研究都指出鉿(hafnium，Hf)這個元 素，為最有希望取代SiO2作為閘極介電層之材料，所以我們選用了 Hf這個元素作為研究主題，而且Hf比起其它High-K材料，直接沉 積於矽上時亦有優良之接面特性，如此將有較少的缺陷電荷，間 接降低漏電流，且具有良好之熱穩定性與抗腐蝕性[2] 。但高介 電材料也有其面臨的挑戰，目前高介電薄膜的介面缺陷密度(trap density)一致高於二氧化矽，其電子遷移率較低。此外氧化鉿 (hafnium oxide，HfO2)與底下的矽基板之間也會形成一層SiO2的

介面層(interfacial layer，IL)，形成串接電容造成整體電容值 下降，介面層的存在也是High-K材料能否應用在閘極介電層的關 鍵之一。本實驗研究HfO2高介電常數閘極介電層與SiO2閘極氧化層

第二章 實驗步驟

2.1 量測方法 TDDB

業界常用來評估 IC 產品可靠度的一個指標是故障率。由於 IC 產 品的可靠度是指半導體在操作一段時間後的存活率(相對故障率)，存 活率愈高(即故障率愈低)就表示 IC 產品可靠性愈好。加速測試定義: 使用比 IC 產生正常操作狀況更嚴苛的條件來測試，可縮短測試時間 而快速反應故障機制。前提是加速測試與正常操作下得到的故障機制 相同，時間是唯一的差別。[10]

時間相依介電質崩潰(Time Dependent Dielectric Breakdown， TDDB)在半導體可靠度，是一個研究故障機制的重要方法，量測的目 的就是要檢測出閘極氧化層的耐久性，預測短路的產生時間，提供規 劃最佳化之製程設計。基本的測試有電流測試(Current Stress)與電 壓測試(Voltage Stress)，依照和時間的關係又可區分為定常 (Constant)模式與斜坡(Ramp)模式，一共可分為四種模式如表 2-1。 TDDB定義為當外加固定電流密度導致在一段時間後閘極電壓突然陡 降，或者外加固定電壓使其在一段時間後，閘極漏電流急遽上升。本 專題是針對定電壓測試(Constant Voltage Stress，CVS)所得到的 TBD(Time To Breakdown)進行氧化層的可靠度分析，TBD指的就是氧化

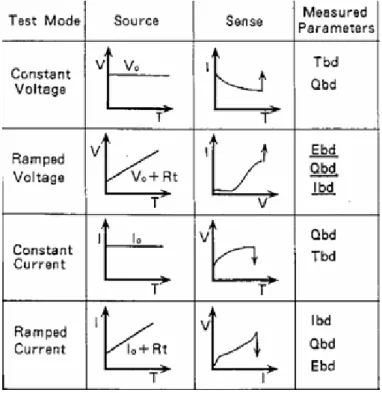

表 2-1 四種氧化層測試模式圖表。[4]

2.2 量測機台介紹

使用HP4156 參數分析儀，選擇一個適當的定電壓(constant voltage)，及一個量測的時間範圍，開始去執行時間對電流曲線的測 量，之後利用所得到的數據作圖，當閘極漏電流急遽上升找出，則發 生的時間則為TBD。 圖 2-1 CVS 量測方法示意圖。

2.3 等效氧化層厚度(EOT)

一般使用高介電常數材料來取代SiO2作為閘極介電層時，會將其

厚度換算為等效於Si22的厚度(Equivalent Oxide Thickness, EOT)

來作為指標，其換算公式為：

EOT

ε

_x

t

x

ε

sio2

=

其中ε

SiO

2 為SiO2 之相對介電常數(3.9)，ε

x

及 分別為材料之相 對介電常數與厚度；對於同厚度的介電材料而言，其相對介電常數越 高，也就是k值越高，造成的EOT值越低，代表其造成的電荷儲存值相 當於越薄的SiO x t 2的電荷儲存值。在相同電容值下，High-k介電層厚度 為二氧化矽的數倍，因此，使用高介電常數可利用較厚的厚度取代極 薄的SiO2 層，同時延續閘極氧化層厚度持續縮減的趨勢。

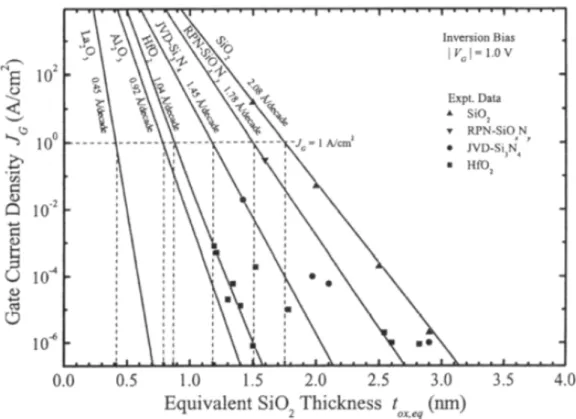

Fig.2-2[12]便指出若將SiO2 以SiOxNy、HfO2、Al2O3、La2O3 等高

介電常數材料取代時，閘極漏電流密度就能被有效地減少三至六個級 數的結果。

圖 2-2 不同的介質材料的電流密度(A/cm2 )和EOT(nm)。[12]

2.4 漏電流傳導機制

陷阱輔助穿隧(Trap assisted tunneling)發生在電子跑到氧化 層內部的trap，再從trap跑到矽基板，這樣以trap做為跳板的電流傳 導機制稱為陷阱輔助穿隧。

直接穿隧(Direct tunneling)也是一個量子機制的穿隧過程，它 發生在超薄的氧化層中，電子可以直接穿隧通過閘極氧化層直接到達 基板的通道。

圖2-3 陷阱輔助穿隧機制示意圖[5]

圖2-4 直接穿隧機制示意圖[5]

2.5 MOCVD

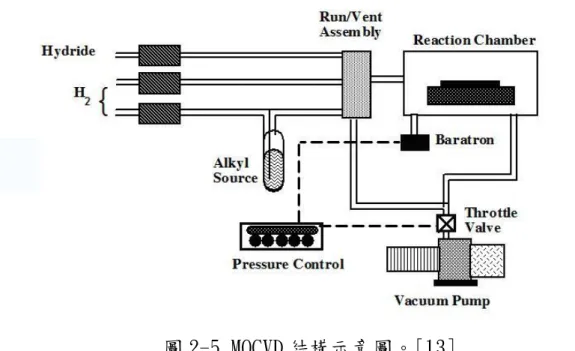

有 機 金 屬 化 學 氣 相 沉 積 法 (Metal-organic Chemical Vapor Deposition，MOCVD)，是在基板上成長氧化層薄膜的一種方法，指的 是氧化層薄膜成長過程中所採用的反應源(precursor)為金屬有機物 “Metal-Organic＂。MOCVD成長薄膜時，主要將載流氣體(Carrier gas)通過有機金屬反應源的容器時，將反應源的飽和蒸氣帶至反應腔

中與其它反應氣體混合，然後在被加熱的基板上面發生化學反應促成 薄膜的成長。MOCVD對鍍膜成份、晶相等品質容易控制，可在形狀複 雜的基材、襯底、上形成均勻鍍膜，結構密緻，附著力良好之優點， 因此MOCVD已經成為工業界主要的鍍膜技術。MOCVD製程依用途不同， 製程設備也有相異的構造和型態。 MOCVD 系統的組件可大致分為：反應腔體、氣體控制及混合系統、 反應源。 1. 反應腔體(Reactor Chamber)： 反應腔體(Reactor Chamber)主要是所有氣體混合及發生反應的 地方，腔體通常是由不鏽鋼或是石英所打造而成。在腔體中會有一個 承載盤用來承載基板，這個承載盤必須能夠有效率地吸收從加熱器所 提供的能量而達到薄膜成長時所需要的溫度。

2. 氣體控制及混合系統(Gas handling & mixing system)：

載流氣體從系統的最上游供應端流入系統，經由質量控制器 (Mass flow controller，MFC)的調節來控制各個管路中的氣體流入 反應腔體的流量。

3. 反應源(Precursor)：

有機金屬反應源儲藏在一個具有兩個聯外管路的密封不鏽鋼罐 內，在使用此金屬反應源時，則是將這兩個聯外管路各與 MOCVD 機台

的管路緊密接合，載流氣體可以從其中一端流入，並從另外一端流出 時將反應源的飽和蒸氣帶出，進而能夠流至反應腔體。

第三章 實驗步驟

3.1 HfO

2

閘極介電層製程步驟

首先，在P型矽晶片上，以RCA Clean清洗製程去除有機物、金屬 離子、灰塵等汙染物……等，進行清潔(圖 3-1-a)。利用MOCVD沉積 150Å厚的HfO2閘極介電層，接著oxide RTA(圖 3-1-b)。上HMDS幫助光

阻附著 ，接著上光阻(正光阻)、軟烤、曝光、顯定影、顯微鏡、硬 烤(圖 3-1-c)。沉積氮化鉭(TaN)作為閘極，厚度為 500Å(圖 3-1-d)。 採用光阻剝落法(Lift-off)而形成閘極(圖 3-1-e)。背鍍Al前，先擦 BOE(Buffer Oxide Etch)去除自生氧化層(native oxide)，最後沉積 鋁(Al)厚度 2000Å(圖 3-1-f)。 P-Substrate 圖 3-1-a 製程步驟示意圖 P-Substrate HfO2(150Å) 圖 3-1-b 製程步驟示意圖

P-Substrate

PR

PR

HfO2(150Å) 圖 3-1-c 製程步驟示意圖 P-Substrate HfO2(150Å)

TaN

PR

TaN

TaN

PR

圖 3-1-d 製程步驟示意圖 P-Substrate

TaN

HfO2(150Å)

Al(2000 Å) P-Substrate HfO2(150Å)

TaN

3.2 SiO

2

閘極氧化層製程步驟

首先，在P型矽晶片上，以RCA Clean清洗製程去除有機物、金屬 離子、灰塵等汙染物……等，進行清潔(圖 3-2-a)。利用垂直爐管 (Vertical furnace)成長 30Å厚的SiO2閘極氧化層，接著oxide RTA。

(圖 3-2-b)。上HMDS幫助光阻附著 ，接著上光阻(正光阻)、軟烤、 曝光、顯定影、顯微鏡、硬烤(圖 3-2-c)。沉積氮化鉭(TaN)作為閘 極，厚度為 500Å(圖 3-2-d)。採用光阻剝落法(Lift-off)而形成閘極 (圖 3-2-e)。背鍍Al前，先擦BOE(Buffer Oxide Etch)去除自生氧化 層(native oxide)，最後沉積鋁(Al)厚度 2000Å(圖 3-2-f)。 P -Substrate 圖 3-2-a 製程步驟示意圖 P-Substrate SiO2(30Å) 圖 3-2-b 製程步驟示意圖

Si-Substrate

PR

PR

SiO2(30Å) 圖 3-2-c 製程步驟示意圖 Si-Substrate SiO2(30Å)

TaN

TaN

TaN

PR

PR

圖 3-2-d 製程步驟示意圖 Si-Substrate

TaN

SiO2(30Å) 圖 3-2-e 製程步驟示意圖

Al(2000 Å) P-Substrate

TaN

SiO2(30Å)

3.3 HfO

2

與SiO

2

電流對時間(I-t)之特性

利用HP4156 機台，設定為定電壓測試(CVS)，針對HfO2將電壓固 定在-4.8V，而SiO2則固定電壓-2.6V，量測漏電流對時間的變化，時 間為 1 到 1000 秒，電流則為閘極漏電流，將所得到的數據輸入到 Excel，繪製電流對時間(I-t)之特性圖，圖 3-3 及圖 3-4 為HfO2閘極 介電層之I-t之特性圖，可以比較出HfO2閘極介電層的崩潰行為，依 照其漏電流的變化大致可分為四個部份，依序為(1)電荷捕捉與陷阱 產生(Charge trapping and &trap generation)、(2)軟崩潰(Soft Breakdown ,SBD)、(3)漸進式崩潰(Progressive Breakdown ,PBD)、 (4)硬崩潰(Hard Breakdown ,HBD)，與圖 3-6 比較也可以驗證的知， 其所代表的物理意義將在下面章節解釋。圖 3-5 及SiO2閘極氧化層之

I-t之特性圖，可以看出與HfO2的明顯不同，SiO2可以清楚看出崩潰行

圖 3-3 HfO2之I-t特性圖。

SiO₂

1.E-07 1.E-06 1.E-05 1.E-04

1.E+00 1.E+01 1.E+02 1.E+03

Time (S) Leakage Current (A)

CVS=-2.6

圖 3-5 SiO2之I-t特性圖。

3.4 HfO

2

TBD韋伯分佈圖

根據上一節所提到的I-t特性，可以知道崩潰時間(Time To Breakdown ,TBD)。總共量測有十一組HfO2I-t的數據，可以得到十一

個TBD的時間，利用累積分佈函數(Cumulative Distribution Functi-

on ,CDF)及韋伯分佈(Weibull distribution)作圖，即可得到圖 3-7， 韋伯斜率越直，代表介電層的品質越一致。圖 3-8 顯示在相同介電層 厚度下，測試電壓越小，發生崩潰時的時間越長，而韋伯分佈會越往 圖形的右邊移動。 圖 3-7 HfO2之TBD韋伯分佈圖。 圖 3-8 HfO2不同偏壓下 之 TBD 韋伯分佈圖。[15]

第四章 結論

4.1 SiO

2

閘極氧化層崩潰機制

因為SiO2成長的品質比起High-k還要好，所以SiO2會有比較少的 缺陷(圖 4-1-a)，故SiO2較不會發生電荷(charge)被捕捉(trapping) 的現象，當charge被trapping會產生漏電流下降，而SiO2則沒有漏電 流下降的情形(圖 3-3)，隨著測試(stress)的時間越久，氧化層會產 生更多的trap，一旦trap開始重疊，並且產生電流傳導路徑，漏電流 開始上升，稱為軟崩潰(Soft Breakdown .SBD)現象(圖 4-1-b)，隨 著漏電流越來越大可能導致熱損傷(thermal damage) [8]，熱損傷會 產生更多的trap，更多的trap產生更多的電流傳導路徑(圖 4-1-c)， 最後,從閘極到矽基板整個導通，此時產生的漏電流極大，導致元件 已經故障，稱為硬崩潰(Hard Breakdown ,HBD)

(a)

(b)

(c)

(d)

(圖 4-1-d)。 圖 4-1 SiO2崩潰機制示意圖。

4.2 HfO

2

閘極介電層崩潰機制

延續上一節所說的，High-k會有較多的trap(圖 4-2-a)，造成許 多的電荷被trapping，會使得初使的漏電流值下降(圖 3-3)，隨著測 試的時間越久，而產生更多的trap，發生了缺陷輔助穿隧(Trap -Assisted Tunneling)現象(圖 4-2-b)，trap會成為電荷穿越介電層 的跳板，造成漏電流現象。而介面層(Interfacial Layer ,IL)為成 長High-k閘極介電層會自然產生的，此為SiO2介面層，因為介面層通 常厚度較薄，容易有直接穿隧的情形，且因為為自然形成，而特性較 差，所以當HfO2有較大的漏電流時，會使的SiO2介面層發生崩潰現象， 在此稱為漸進式崩潰(Progressive Breakdown ,PBD)(圖 4-2-c) ，一旦介面層崩潰之後，會造成整個 High-k 介電層崩潰，此時為硬 崩潰(圖 4-2-d)，使 High-k 損傷，而導致元件故障。 Gate High-k SiO2 Sub Gate High-k SiO2 Sub Gate High-k SiO2 Sub Gate High-k SiO2 Sub

(a)

(b)

(c)

(d)

圖 4-2 HfO2崩潰機制示意圖。
