低層含磚牆建築物耐震補強手冊研究

全文

(1)低層含磚牆建築物耐震補強手冊研究. 內政部建築研究所委託研究報告中華民國 95 年 12 月.

(2) 國科會 GRB 編號 PG9501-1179. 低層含磚牆建築物耐震補強手冊研究. 受委託者：中華民國地震工程學會研究主持人：廖文義協同主持人：羅俊雄、洪思閩研究助理：許丁友. 內政部建築研究所委託研究報告中華民國 95 年 12 月.

(3) 目次. 目次 - 耐震評估篇. 表次. VIII. 圖次. X. 摘要. XIII. 第一章通則. 1-1. 1.1 基本原則. 1-1. 1.2 適用範圍. 1-1. 1.3 安全標準. 1-1. 第二章建築物檢測. 2-1. 2.1 基本原則. 2-1. 2.2 基本資料調查. 2-1. 2.3 檢測方法. 2-1. 2.3.1 結構檢測與項目. 2-2. 2.3.3 磚造構材檢測與項目. 2-5. 2.3.3 基礎與地盤檢測與項目. 2-7. 2.4 檢測報告第三章結構耐震能力評估. 2-8 3-1. 3.1 通則. 3-1. 3.2 基本耐震能力. 3-1. 3.2.1 耐震能力之計算. 3-2. 3.2.2 破壞模式判斷. 3-4. 3.2.3 構材強度與韌性計算. 3-5. 3.2.3.1 依破壞機制模式之強度計算. 3-6. 3.2.3.1(A)柱構材. 3-6. I.

(4) 低層含磚牆建築物耐震補強手冊研究. 3.2.3.1(B)RC 牆. 3-9. 3.2.3.1(C)具翼牆之柱構材. 3-12. 3.2.3.1(D)磚構材. 3-13. 3.2.3.2 依尺寸判斷破壞模式之強度計算 3.3 形狀指標. 3-15 3-16. 3.3.1 構材平面配置調整因子. 3-17. 3.3.2 立面強度分佈調整因子. 3-18. 3.3.3 平面不規則性調整因子. 3-18. 3.3.4 立面不規則性調整因子. 3-20. 3.4 經年指標. 3-22. 3.5 耐震能力標準. 3-22. 3.6 詳細評估法. 3-24. 3.6.1 一般原則. 3-24. 3.6.2 結構模擬準則. 3-24. 3.6.3 非線性靜力耐震評估程序. 3-34. 第四章非結構構材之耐震評估. 4-1. 4.1 基本原則. 4-1. 4.2 評估步驟. 4-1. 4.2.1 耐震指標. 4-1. 4.2.2 構造指標. 4-1. 4.2.3 面域指標. 4-3. 4.2.4 危害指標. 4-3. 4.3 安全標準第五章基礎評估與模擬 5.1 基本原則. II. 4-5 5-1 5-1.

(5) 目次. 5.2 適用範圍. 5-1. 5.3 基礎承載力. 5-2. 5.3.1 承載容量. 5-2. 5.3.2 基礎承載容量. 5-5. 5.4 基礎行為模擬. 5-5. 5.4.1 勁度參數. 5-6. 第六章耐震評估示範例. 6-1. 6.1 4 層樓双併公寓(含牆 RC 構架). 6-1. 6.2 2 層樓加強磚造沿接店舖. 6-4. 本篇參考書目. R-1. III.

(6) 低層含磚牆建築物耐震補強手冊研究. 目. 次 - 補強設計篇. 第一章通則. 1-1. 1.1 適用範圍與定義. 1-1. 1.2 耐震補強之基本要求. 1-1. 1.3 初步檢視. 1-1. 1.4 設計程序. 1-2. 1.5 施工. 1-2. 第二章補強規劃與結構設計. 2-1. 2.1 補強規劃. 2-1. 2.1.1 通則. 2-1. 2.1.2 補強設計策略. 2-1. 2.2 結構設計. 2-6. 2.2.1 通則. 2-6. 2.2.2 材料強度. 2-6. 2.2.3 耐震性能需求與補強數量. 2-6. 2.3 計畫評估第三章. 構材與構架之補強設計. 3.1 增設 RC 剪力牆. 2-6 3-1 3-1. 3.1.1 通則. 3-1. 3.1.2 耐震性能需求. 3-1. 3.1.3 規劃. 3-2. 3.1.4 施造方式與結構細節. 3-3. 3.1.5 設計程序. 3-6. 3.2 增設翼牆補強. 3-8. 3.2.1 通則 IV. 3-8.

(7) 目次. 3.2.2 性能需求. 3-9. 3.2.3 規劃. 3-9. 3.2.4 施工方式與結構細節. 3-10. 3.2.5 設計程序. 3-12. 3.3 柱構材補強. 3-14. 3.3.1 通則. 3-14. 3.3.2 性能需求. 3-14. 3.3.3 初步規劃. 3-14. 3.3.4. 3-15. RC 包覆補強(擴柱). 3.3.5 柱包覆鋼板補強. 3-20. 3.3.6 碳纖維(CFRP)包覆補強. 3-24. 3.4 增設鋼造斜撐或鋼板剪力牆. 3-27. 3.4.1 概要. 3-27. 3.4.2 需求性能. 3-27. 3.4.3 規劃配置. 3-31. 3.4.4 施作方式與結構細節. 3-31. 3.4.5 補強設計程序. 3-33. 3.5 加強磚造結構之補強. 3-34. 3.5.1 概要. 3-34. 3.5.2 耐震性能需求. 3-35. 3.5.3 磚牆內增設加強 RC 柱. 3-35. 3.5.4 鋼筋網水泥砂漿補強牆體. 3-37. 3.5.5 碳纖維貼覆補強. 3-38. 3.6 其他補強技術. 3-40. 3.6.1 通則. 3-40. 3.6.2 增加扶壁. 3-41. 3.6.3 增加空間構架. 3-42. V.

(8) 低層含磚牆建築物耐震補強手冊研究. 3.6.4 其他補強技術. 3-43. 3.7 非結構構材. 3-43. 第四章基礎補強. 4-1. 4.1 一般原則. 4-1. 4.2 基礎補強需求. 4-1. 4.3 補強對策與措施. 4-3. 4.4 結構細節及其他注意事項. 4-6. 第五章施工細節與連結設計. 5-1. 5.1 錨錠設計程序. 5-1. 5.2 預壓力連結法設計程序. 5-6. 5.3 纖維貼片構造細節. 5-7. 5.4 RC 柱補強構造細節. 5-8. 第六章建築設備補強設計基本原則 6.1 一般原則第七章耐震補強設計示範例 7.1 五層樓學校建築(含牆 RC 構架). 6-1 6-1 7-1 7-1. 7.1.1 結構概述. 7-1. 7.1.2 構材塑鉸設定方式. 7-1. 7.2 側推分析與耐震能力評估方式. 7-4. 7.2.1 載重定義及側力分佈. 7-4. 7.2.2 非線性塑角位置設定. 7-5. 7.2.3 非線性靜力側推分析與容量震譜. 7-5. 7.2.4 韌性容量及崩塌地表加速度之估算. 7-5. VI.

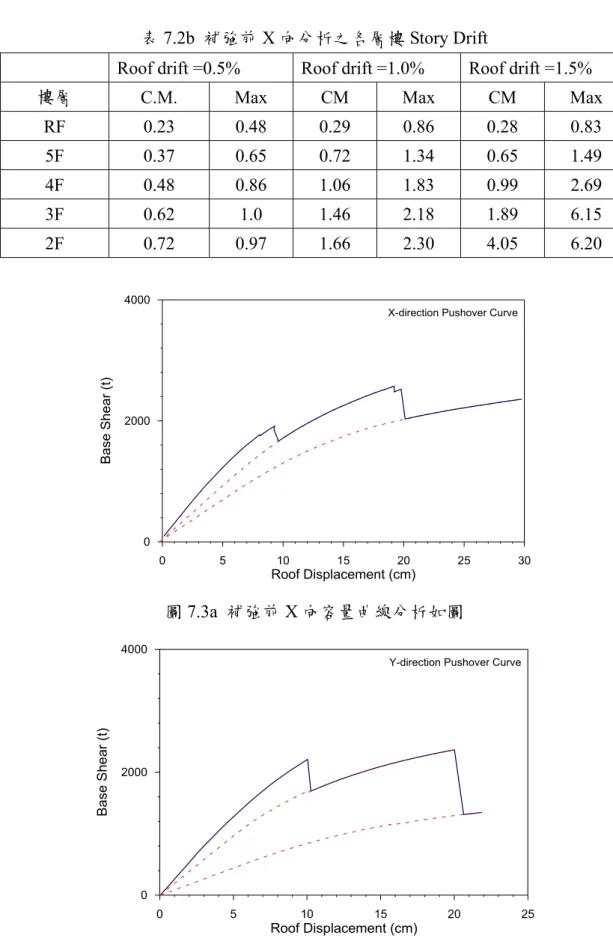

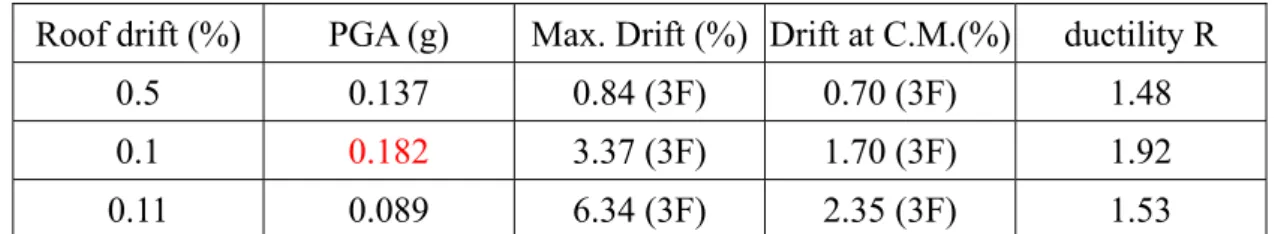

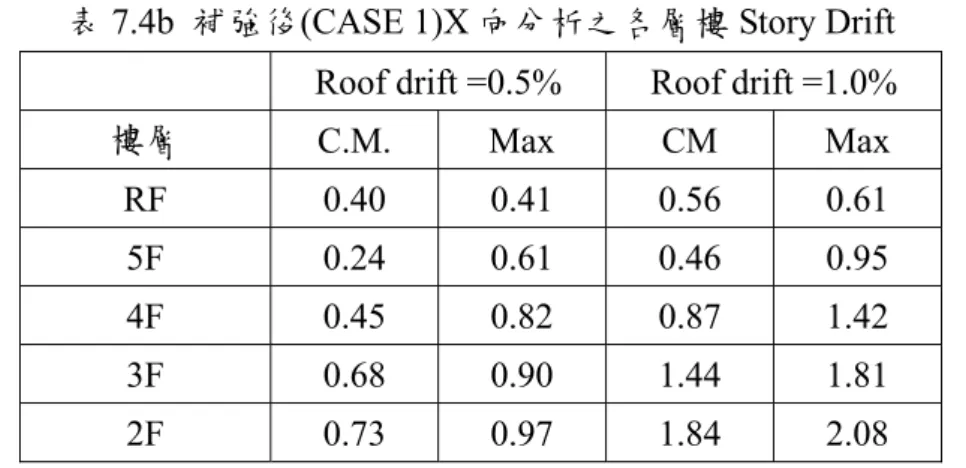

(9) 目次. 7.3 補強前分析. 7-6. 7.4 補強後分析. 7-8. 本篇參考書目. R-1. 附錄 A 結構修復、補強工法施工參考規定範例. A-1. A.1 裂縫壓力灌注補強工法. A-1. A.2 鋼筋外露處理. A-3. A.3 強化纖維(CFRP)補強. A-4. 附錄 B 耐震補強設計審查要點. B-1. B.1 建築物耐震補強設計初步審查要點. B-1. B.2 建築物耐震補強設計詳細審查要點. B-1. VII.

(10) 低層含磚牆建築物耐震補強手冊研究. 表. 次. 表 3.1 垂直結構構材依破壞模式之分類. 3-4. 表 3.2 平面不規則性種類與調整因子. 3-19. 表 3.3 立面不規則性種類與調整因子. 3-21. 表 3.4 經年指標與其項目. 3-22. 表 3.5 短週期結構之阻尼比修正係數 BS. 3-24. 表 3.6 基礎土壤系統之阻尼比. 3-24. 表 3.7 RC 構材初始勁度的近似值. 3-27. 表 3.8a 混凝土梁柱構材模擬參數與補強水準要求. 3-27. 表 3.8b 混凝土剪力牆模擬參數與補強水準要求. 3-28. 表 4.1 協合指標. 4-2. 表 4.2 主結構體之韌性容量等級. 4-2. 表 4.3 非結構構材之韌性等級. 4-2. 表 4.4 衰減指標. 4-3. 表 4.5 環境指標. 4-4. 表 4.6 危害折減指標. 4-4. 表 5-1 一般淺基礎之土壤性質. 5-2. 表 C5-1 承壓基腳之形狀修正因子. 5-3. 表 5-2 支承於半無限均質彈性半域上的剛性版表面勁度. 5-7. 表 5-3 支承於半無限均質彈性半域上的剛性版表面勁度修正. 5-8. 係數表 5-4 典型土壤之鮑生比. 5-10. 表 5-5 由搖晃之震度所決定之有效剪力模數與剪力波速. 5-10. 表 C5-2 基本結構系統對基礎效應的敏感程度. 5-14. 表 6.1 柱尺寸與配筋 VIII. 6-2.

(11) 表次. 表 6.2 垂直構材破壞模式判斷結果. 6-2. 表 6.3 垂直構材強度計算表. 6-3. IX.

(12) 低層含磚牆建築物耐震補強手冊研究. 圖. 次. 圖 2.1 建築結構檢測工作程序圖. 2-9. 圖 3.1 依韌性分類之建築物容量曲線圖. 3-4. 圖 3.2 含牆構架尺寸標示說明圖. 3-5. 圖 3.3 RC 牆體試驗強度與計算所得強度比較圖. 3-12. 圖 3.4 不需考慮磚牆效應之填充磚牆構架情形. 3-14. 圖 3.5 計算樓層偏心率之尺寸示意圖. 3-17. 圖 3.6a 具凹角性(凸角性)平面示意圖. 3-19. 圖 3.6b 具樓版不連續性平面示意圖. 3-20. 圖 3.6c 具不同主軸方向平面結構與面積 A1 計算示意圖. 3-20. 圖 3.7a 質量不規則性. 3-21. 圖 3.7b 立面幾何形狀不規則. 3-21. 圖 3.8 構材側向力與變形之關係圖. 3-28. 圖 3.9 Mander 之混凝土之應力應變曲線. 3-29. 圖 3.10. 雙向應力互制圖. 3-29. 圖 3.11. Kawashima 之混凝土之應力應變曲線. 3-31. 圖 3.12. 鋼筋之應力-應變曲線圖. 3-32. 圖 3.13 容量震譜與等值彈塑性模型. 3-36. 圖 4.1 環境指標與危害折減指標之示意圖. 4-4. 圖 C5-1 承載力係數. 5-4. 圖 C5-2 半無限均質彈性體上之剛性基礎版性質. 5-4. 圖 5-1 土壤之力與位移包絡線. 5-6. 圖 5-2 一般的基礎構件模型. 5-6. 圖 5-3 矩形基礎腳之 Winkler 元件模型. 5-9. 圖 C5-3 X. 基礎勁度與強度對結構構材變形的影響. 5-14.

(13) 圖次. 圖 C5-4 不同之結構系統與基礎的模擬方式. 5-15. 圖 C5-5 基礎的理論彈塑性系統行為. 5-16. 圖 C5-6. 5-16. 基礎模型圖. 圖 6.1 4 樓分析建物平面配置圖(雙併住宅公寓). 6-1. 圖 6.2 分析建物柱牆編號圖. 6-2. 圖 6.3 加強磚造沿街店舖住宅一樓平面圖. 6-5. XI.

(14) 低層含磚牆建築物耐震補強手冊研究. XII.

(15) 摘要. 摘. 要. 關鍵詞：建築物、耐震評估、耐震補強一、研究緣起國內中低層建築物中，以鋼筋混凝土構架內填充磚牆、RC 牆或為加強磚造之建築物佔大多數，是國內極具代表性的構造形式，對於此類建築物若能針對其受震特性加以研究，了解其耐震缺點並予以充分的評估與補強，則能解決大多數此類建築物耐震能力不足的問題。九二一大地震後，補強技術開始受到全面的重視，震後各方曾進行補強方面之技術匯整與探討，國內學術機關亦進行完成大量含牆構造之試驗，惟各項研究多屬技術資料之彙編或單純之試驗探討，還未能匯集整理成一完善之設計手冊，反觀日本早於 1977 年已有耐震改修設計指針，美國有 ATC、FEMA 之系列報告，大陸則有建築抗震加固技術規範等供補強設計之依據，國內至今仍無正式的補強手冊，所以為有效推動建築物耐震補強，亦應該有相關配合之技術手冊給予實務界參考，所以本計畫透過國內外資料匯整及必要之相關研究，提供工程師關於含牆低矮建築物之補強設計與評估參考手冊。. 二、研究方法及過程 (1) 國內外研究資料收集整理: 國內對於含牆構架已經有許多研究單位進行相當多之耐震試驗與補強後結構試驗，如國家地震工程研究中心、成功大學、臺灣科技大學(國科會補助)等學術單位皆已經有針對各類型含牆構架、磚造建築進行一系列之耐震試驗研究與補強效率之探討，本研究計畫主要為以此些研究之試驗資料為主，進行試驗資料之收集與匯整比較，由收集之資料分析統計出牆體對整體結構於勁度、強度與韌性等方面之影響及參考國內外研究成果與設計準則，提供含牆結構系統之設計與補強分析建議準則。另對於補強後結構之耐震能力評估，. XIII.

(16) 低層含磚牆建築物耐震補強手冊研究. 亦進行研究成果收集整理，研擬合理且實用之方法為補強設計手冊之依據。 (2) 補強構材設計模擬原則: 結構進行補強後，當然需要重新進行評估以確定其補強效果，例如磚牆增設鋼絲網 RC 牆、FRP 補強、及鋼板補強後之勁度與強度如何模擬等。對於補強結構或補強構材之行為與相對應之模擬原則，如實際強度與韌性容量，及其連結構材之行為等之模擬原則。 (3) 補強建物之耐震能力評估: 若要實際了解補強建物之耐震能力，則需要有一耐震評估方法來進行其耐震能力之計算與評估，在本計畫中採用之耐震評估方法為(1)初步評估法(改良於日本防災協會之牆柱量比的方法)與(2)詳細評估法(非線性靜力分析與容量震譜法分析程序)。 (4) 補強策略研究: 建築物之補強策略主要以提昇建築物本身耐震能力及降低建築物之耐震需求兩個策略為主(或兩者併用)，在提昇建築物本身耐震能力方面一般以構材強度韌性補強、結構不規則性之改善、增設剪力牆等方式來進行，降低建築物之耐震需求則以降低建物重量、增設隔震裝置等方式來進行，補強方式之選擇可能因為建物補強需求或現況條件之限制而有不同，雖難以用一單一標準來選擇補強策略，但各種方式之選用基本原則與可能優缺點、限制條件等還是需要建立基本之選用原則來供設計者參考。 (5) 考量結構土壤互制與地盤特性下之耐震需求研究: 由於結構物之受震反應及耐震性能會受到基礎與土壤之變形的影響而不同，尤其對於低矮建築物，其整體之剛性可能遠高於周遭地盤土壤，所以除如一般分析中須將基礎之效應正確的加以考慮外，土壤結構互制作用下亦可能減少結構物之耐震需求，如基面之翻轉使結構減少位移需求，或土壤提供額外之阻尼，減少結構之耐震需求。本計畫利用國內建物特性與地震記錄，配合國內外之研究資料，研究如何修正考慮結構土壤互制下之耐. XIV.

(17) 摘要. 震需求及如何考量基礎與地盤之受震行為及可行之模擬方式。 (6) 設計範例: 台灣地區常見之建築物的型式，對於低樓層數建築物主要之型式為 2 至 5 層樓之沿街店舖、透天厝及 4 至 6 樓之雙併公寓為主。本研究選用沿街店舖及雙併公寓為補強評估與補強設計示範例，配合所研擬之補強構材模擬準則與補強策略基本原則來進行各類補強方式之補強設計、補強後建物整體耐震能力評估等供參考。. 三、重要發現本研究經由進行相關研究資料之蒐集、整理與研究探討後，發現將研究報告區分為「耐震評估篇」與「補強設計篇」兩篇可有助於內容之呈現與提高可讀性，其主要章節內容如下: 耐震評估篇第一章通則: 基本原則、適用範圍及結構安全標準之說明。第二章建築物檢測: 提供建築物檢測之相關標準與要求，及配合使用之耐震評估方法的需要確定檢測項目、範圍和計畫。第三章結構耐震能力評估: 耐震評估方法區分為初步評估法與詳細評估法兩種，提供各種評估法中構材之破壞模式判斷、強度與韌性計算方式，影響耐震能力調整因子計算及整體建築物耐震容量計算。第四章非結構構材之耐震評估: 提供以耐震指標判斷地震時非結構構材對人身安全之威脅程度判斷方式。第五章基礎評估與模擬: 提供基礎承受載重之變形特性及基礎承載力計算。第六章耐震評估示範例: 以沿街店舖及雙併公寓為評估示範例説明耐震評估流程。. XV.

(18) 低層含磚牆建築物耐震補強手冊研究. 補強設計篇第一章通則: 基本原則、適用範圍及補強設計與施工等基本要求之說明與定義。第二章補強規劃與結構設計: 提供耐震補強規劃時，補強基本策略之選擇參考方向，內容包括結構配置和其連接構造選擇，及如何評估建築物補強後之預期耐震性能。第三章構材與構架之補強設計: 包括增設 RC 剪力牆補強、增設翼牆補強、柱構材補強、增設鋼造斜撐或鋼板剪力牆補強、加強磚造結構之補強、及其他補強技術等各種方法之設計、結構細節、補強耐震性能各方面之詳細規定。第四章基礎補強設計: 基礎之補強基本原則、耐震需求、設計成序與補強成效評估等。第五章施工細節與連結設計: 各種錨錠方式與施工細節規定。第六章建築設備補強設計基本原則: 建築設備補強設計基本原則說明。. 四、主要建議事項立即可行之建議主辦機關：行政院內政部協辦機關：內政部營建署、內政部建築研究所由於新修改建築物耐震設計規範之實施及國內至今仍無正式的耐震評估與補強手冊，亟待訂定以供補強設計施工之依循，藉此機會應由主辦單位針對本計畫所提之「低層含磚牆建築物耐震補強手冊」，邀集學者專家及工程實務人士，進行本手冊相關規定之討論修正與適用建築物之規定，及另外委由工程實務人士進行試用比較，提供將來實施之優缺點與相關應配合事項。 XVI.

(19) 摘要. 長期性建議主辦機關：行政院內政部協辦機關：內政部營建署、內政部建築研究所針對本研究所提出之「低層含磚牆建築物耐震補強手冊」建議案持續進行研擬與內容修訂，於未來訂定更完善可行之「低層建築物耐震評估與補強規範」以確保公共安全與人民財產，並使耐震評估與補強設計者有所依據而避免困擾。在補強評估與設計技術方面則應持續辨理相關人才之訓練與技術手冊之制定，委託學術機構配合相關公會持續進行「建築物耐震評估與補強規範」之建立，將對象由低層建築物進一步推廣到適用於一般建築物之耐震評估與補強設計，使工程單位有設計依據及據此提昇國內耐震補強設計之技術水準。. XVII.

(20) 低層含磚牆建築物耐震補強手冊研究. ABSTRACT Keywords: building structure, seismic evaluation, seismic retrofit The major research contents included in this project are as follow: 1. To collect the relative test and theoretical analysis data for structures infilled with walls before retrofit and after retrofit, study and find the impotant factors that will affect the retrofit performance, and provide the criteria for evaluate the seismic performance of various retrofit method of the structures with walls. 2. To collect and analyze the relative technology reports for seismic rehabilitation of building structures, and to provide the modeling rules for seismic evaluation, seismic retrofit design and retrofitted components of structures with walls. 3. The written of the referenced design manual “Recommended Seismic Retrofit Criteria for Low-Rise Buildings with infilled walls”. The major objectives of this project are as follow: 1. Establishment of the basic rules for seismic retrofit strategy and design method of the building structures with infilled walls. 2. Establishment of the quantified index for seismic retrofit of the building structures with walls. 3. The publish of the referenced design manual “Recommended Seismic Retrofit Criteria for Low-Rise Buildings with in-filled walls”.. XVIII.

(21) 第一章通則. 第一章通則 1.1 基本原則本手冊主要用於既存一般(含牆)鋼筋混凝土造或加強磚造建築物之耐震評估，耐震評估需進行現場實際調查檢測、結構體耐震容量之計算與非結構物耐震指標之計算，再配合本手冊所規定之耐震需求來綜合判斷建築物之安全性。. 1.2 適用範圍本手冊主要適用於不超過 18 公尺或 5 層樓之既存一般鋼筋混凝土造或加強磚造建築物之耐震評估與耐震補強設計驗證，工程師於進行耐震評估前需先判斷本手冊之適用性。本手冊之耐震評估方法區分為初步評估法與詳細評估法兩種，方法之選擇為根據耐震評估之目的與結構物特性來綜合判斷；對於其他經試驗驗證或為合理可信的耐震評估方法，若其基本原理與本手冊相同且與現行設計規範具一致性者亦可使用於耐震能力之評估。. 1.3 安全標準結構體與非結構體之耐震安全與否需以計算所得之結構耐震能力與非結構體耐震指標 IN，配合現場實際檢查(實際構造現況、變形情況、老化劣化情況等)來綜合判斷其安全性。. 1-1.
