(6) 目 錄 中文摘要 ................................................................... I 英文摘要 .................................................................. II 誌 謝 .................................................................... III 目 錄 ..................................................................... IV 圖 目 錄 .................................................................. VI 表 目 錄 ................................................................. VII 1.簡介 ..................................................................... 1 1.1 研究動機與目的 ........................................................ 1 1.2 論文架構 .............................................................. 3 2.相關研究與文獻探討 ....................................................... 4 2.1 網路行為異常偵測 NBAD (NETWORK BEHAVIOR ANOMALY DETECTION)................... 5. 2.1.1 什麼是網路行為異常偵測............................................ 5 2.1.2 異常流量分析...................................................... 5 2.2 NETFLOW ................................................................ 6. 2.2.1 NetFlow 運作機制.................................................. 6 2.2.2 NetFlow 在網路安全上相關的應用 ................................... 9 2.3 網路惡意攻擊模式與著名蠕蟲簡介 ....................................... 10. 2.3.1 2.3.2 2.3.3 2.3.4 2.3.5 2.3.6 2.3.7 2.3.8 2.4 2.5 2.6 2.7. DoS（Denial of Service）阻斷服務................................. 10 DDoS（Distributed Denial of Service）分散式阻斷服務.............. 10 蠕蟲（Worm）..................................................... 11 CodeRed 病毒簡介與特徵 ........................................... 12 SQL Slammer 病毒簡介與特徵 ....................................... 12 Nimda 病毒簡介與特徵 ............................................. 13 Scan Port 137 病毒簡介與特徵 ..................................... 13 MSBlast 病毒簡介與特徵 ........................................... 14. 決策樹演算法 (DECISION TREE) ........................................... 15 OLAP 線上分析處理 (ON-LINE ANALYTICAL PROCESSING) ......................... 17 資料倉儲 (DATA WAREHOUSE) / 資料超市 (DATA MART) .......................... 19 CUBE – OLAP 的資料儲存體 ............................................. 20. 3.系統分析與設計 .......................................................... 21 IV.
(7) 3.1 系統架構 ............................................................. 21 3.2 系統設計 ............................................................. 23. 3.2.1 3.2.2 3.2.3 3.2.4 3.2.5 3.2.6. Data Source...................................................... 23 中介檔案......................................................... 24 Database / Data warehouse 設計................................... 25 建立 Cube ........................................................ 34 OLAP Report...................................................... 34 Customize Web AP................................................. 35. 4.系統實作 ................................................................ 38 4.1 DECISION TREE 在流量(FLOW)臨界值之分析................................... 38. 4.1.1 MSBlast 病毒臨界值分析........................................... 38 4.1.2 CodeRed 病毒臨界值分析........................................... 40 4.1.3 一般 DDos 攻擊病毒臨界值分析...................................... 43 4.2 流量(FLOW)臨界值之驗証................................................ 47. 4.2.1 驗証 MSBlast 病毒................................................. 47 4.2.2 驗証 CodeRed 病毒................................................. 48 4.2.3 驗証 DDoS 攻擊.................................................... 49 4.3 OLAP 系統實作 ........................................................ 51. 4.3.1 實作環境 ......................................................... 51 4.3.2 系統實作步驟..................................................... 53 5.結論 .................................................................... 68 6.參考文獻 ................................................................ 69 附錄 ...................................................................... 73 附錄一 附錄二 附錄三 附錄四. 程式碼 – INSERT_EXDW_NETFLOW STORE PROCEDURE ............................ 73 常用的協定號碼 .................................................... 77 常見的服務通道(PORT LIST) .......................................... 78 程式碼 - 單位時間內個別 IP 之流量排行 .............................. 79. V.
(8) 圖 目 錄 圖 圖 圖 圖 圖 圖 圖 圖 圖 圖 圖 圖 圖 圖 圖 圖 圖 圖 圖 圖 圖 圖 圖 圖 圖 圖 圖 圖 圖 圖. 1 論文架構圖 ............................................................. 3 2 DDOS 攻擊式意圖 ........................................................ 11 3 決策樹 （參考 SQL SERVER 商業智慧聖經，10）.............................. 15 4 系統架構圖 ............................................................ 21 5 由 CISCO ROUTER DUMP 出之 NETFLOW DATA SOURCE .................................. 24 6 NETFLOW DATA SOURCE 轉入資料庫過程中之 EXCEL 中介檔案格式 ................... 25 7 NETFLOW 資料庫之資料表關連圖 ............................................ 26 8 DW_NETFLOW 資料倉儲各維度架構圖 ......................................... 29 9 NETFLOW ON WEB 開發環境 .................................................. 36 10 使用決策樹產生 MSBLAST 病毒之決策樹狀圖 (1) ............................ 39 11 使用決策樹產生 MSBLAST 病毒之決策樹狀圖 (2) ............................ 40 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30. 使用決策樹產生 CODERED 病毒之決策樹狀圖 ................................ 42 使用決策樹產生 DDOS 病毒之決策樹狀圖 .................................. 45 MSBLAST 資料驗証 ...................................................... 48 CODERED 資料驗証....................................................... 49 DDOS 資料驗証 ......................................................... 50 資料轉化成智慧的流程 ................................................. 52 由 CISCO ROUTER DUMP 出的 NETFLOW 格式..................................... 53 建立 NETFLOW 資料表格之 SQL 指令........................................ 54 CUBE_DWNFLOW_SIFIP_DPORT_AREA CUBE 之 META DATA 資訊 ......................... 57 在所有維度值為 ALL 的條件下之量值之總合結果 ............................ 59 設定好條件值之後的資料 ............................................... 60 DRILLDOWN 後的詳細資料 ................................................. 60 目的地 PORT 流量統計與監測報表 ......................................... 61 設定監測值 ........................................................... 62 設定監測值之條件 ..................................................... 63 設定 DRILLDOWN 功能..................................................... 63 設定決策分析圖 ....................................................... 64 建立分析圖樣式 ....................................................... 65 WEB 網路流量統計程式呈現結果 ......................................... 66. VI.
(9) 表 目 錄 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表. 1 NETFLOW 資料格式 ........................................................ 7 2 事實資料與維度資料特性 ................................................ 18 3 NETFLOW TABLE SCHEMA ...................................................... 27 4 IP TABLE SCHEMA .......................................................... 27 5 PORT TABLE SCHEMA ........................................................ 28 6 INTERFACE TABLE SCHEMA .................................................... 28 7 PROTOCOL TABLE SCHEMA ..................................................... 29 8 DW_NETFLOW TABLE SCHEMA .................................................... 31 9 PORT 維度資料表資料欄位 ................................................ 32 10 INTERFACE 維度資料表資料欄位 ........................................... 32 11 IP 維度資料表資料欄位................................................. 33 12 13 14 15 16 17 18 19 20 21 22 23 24. PROTOCOL 維度資料表資料欄位 ............................................ 33 REGION 維度資料表資料欄位.............................................. 34 WORM_MSBLAST TABLE SCHEMA ................................................. 38 WORM_CODERED TABLE SCHEMA ................................................. 41 CODERED 決策樹狀圖中每個子節點所佔之資料筆數與機率值................... 43 WORM_DDOS TABLE SCHEMA ................................................... 44 DDOS 決策樹狀圖中每個子節點所佔之資料筆數與機率值 ..................... 45 決策樹模型分析出各病毒種類之所屬 FLOW 臨界值一欄表 ..................... 47 EX_NETFLOW TABLE SCHEMA ................................................... 55 DW_NETFLOW TABLE SCHEMA ................................................... 56 CUBE_DWNFLOW_SIFIP_DPORT_AREA CUBE 之維度值(DIMENSIONS) ....................... 58 CUBE_DWNFLOW_SIFIP_DPORT_AREA CUBE 之量值(MEASURES) .......................... 58 NOW 系統之子查詢程式列表 ............................................. 67. VII.
(10) 1.簡介. 1.1 研究動機與目的 由於網際網路的普及與電子商務的掘起，人們對於網路所帶來的商機存在著無限美好 的願景，在仰賴資訊科技的同時，還是存在著許多潛在的駭客攻擊與網路安全威脅。這些 威脅當然也包括了利用病毒、蠕蟲或木馬等造成 DoS/DDoS 攻擊的網路安全問題。除此之 外，網路頻寬雖然大幅的增加，但網路使用的效能卻沒能成正比的提供，網路使用者常常 為網路塞車所苦，主要的原因是因為網路使用者不當的網路使用行為對整體網路造成的影 響，許多消耗頻寬的應用程式（例如：網路檔案分享軟體：edonkey…）等，均會造成網 路阻塞，使得正常的使用者無法順利存取網路，而造成網路使用效能的低落。 傳統上網路管理人員要檢測內部網路是否有中蠕蟲或網路病毒，需要透過 IDS（入侵 偵測系統）或者是 IPS（人侵防禦系統）的幫助，但由於 IDS 的假警報過多且沒有主動式 防禦功能，而 IPS 雖然可以主動式保護阻擋異常網路封包的流通，但是，需在每個網段都 架設一台 IPS，且會有網路頻寬的限制，這不但造成購置成本大幅增加，也會造成未來網 路架構更趨複雜，而影響網路運作的效能；另外，利用掃毒軟體或入侵偵測/防禦系統還 有一個潛在的缺點，就是必須有類似行為特徵發生過，或等到問題原因或特徵被發現並定 義，才能充分發揮效用。 在近幾年的網蟲攻擊史裡，我們可以看到 2000 年 DDoS 的攻擊造成了 yahoo、eBay、 CNN、Amazon 等商業網站癱瘓達數小時之久。2001 年 7 月 19 日首隻＂紅色警戒＂蠕蟲 （CodeRed）出現後，就不斷在網路上搜尋及感染有安全漏洞的電腦和網路設備，並以每 小時感染超過五千台電腦的速度擴散，據估計，約有四十萬台 IIS 伺服器遭到 CodeRed 的 毒手，全球損失則在 40 億美元左右。2003 年 SQL Slammer 蠕蟲攻擊企業網站資料庫，造 成美洲及亞洲地區的網路嚴重癱瘓。2004 年 1 月底 Mydoom 病毒更以最高一秒鐘感染 1200 封電子郵件，造成全球網路的重大損失。以上這些造成重大災情的病毒多數都屬於阻斷服 務攻擊（Dos/DDoS），而阻斷服務攻擊的模式是攻擊者會發送大量的網路封包，使得被害 者的網路頻寬耗盡，至使網路完全癱瘓。由此可知，在短時間內出現網路封包異常多的情 況下，多數是網路出現了可疑的狀況，據此，我們可以使用網路流量的資訊來判斷是否有 異常的侵入或攻擊產生。 由 Cisco 公司所開發的 NetFlow 就是一個提供網路管理者網路流量相關資料的協定， 利用 NetFlow 產生的流量記錄將其與應用程式配合，可以記錄網路平常在不同時間的流量. 1.
(11) 或主機連線使用狀況，確切掌握目前所管轄的網路狀態，當發現網路或某應用程式流量異 常，或是服務主機連線狀況異常大量增加或減少時，在第一時間提出警告，讓管理者可以 立即採取對應措施，以在最短時間內恢復或維持網路服務的正常運作。 本論文將以 NetFlow 的資料流為基礎，透過 OLAP 的技術偵測並分析 NetFlow 的異常 行為，並使用決策樹模型針對較著名的蠕蟲病毒 CodeRed、MSBlast 以及 DDoS 攻擊來找出 這三種病毒最佳的 flow 臨界值，同時利用既有的異常資料來驗証此異常行為之流量，並 實作分析各種情況之下的流量，提供網路管理者使用與分析，以保障網路的安全與品質。. 2.

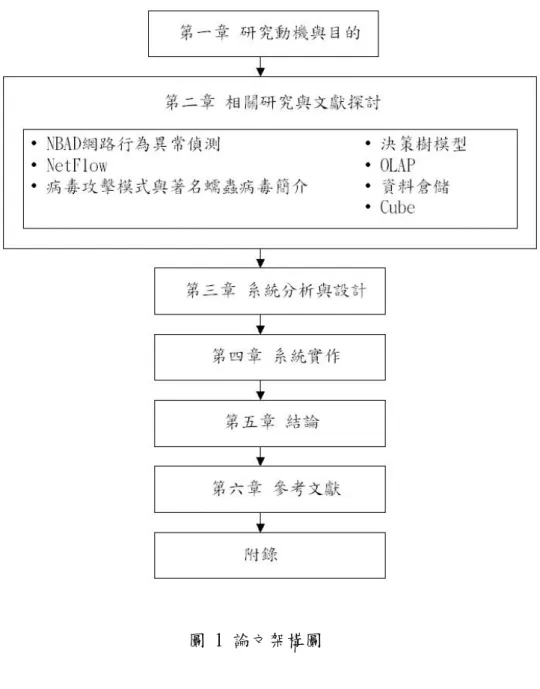

(12) 1.2 論文架構 本論文架構如圖 1 所示，共有六個章節。第一章是簡介，說明了本論文的研究動機與 目的以及論文的撰寫架構。第二章是文獻探討，針對 NBAD、NetFlow、病毒攻擊模式、 Decision Tree、OLAP、Data warehouse、Cube 等主題做探討。第三章是系統分析與設計， 將對實作之資料庫與資料倉儲維度與量值之設計做一說明。第四章則是系統實作部份，在 此會使用決策樹模型來決定 MSBlast、CodeRed 蠕蟲病毒與 DDoS 網路攻擊的流量臨界值， 並加以驗証，除此之外，還有對流量(flow)之線上即時分析系統與客製化之流量管理網頁 程式之實作，第五章結論以及最後一章的參考文獻與附錄。. 圖 1 論文架構圖. 3.
(13) 2.相關研究與文獻探討. 資安事件禍首除了一些網路外部的入侵與攻擊事件外，其它大部份都是來自於網路內 部，近年來如防火牆、IDS／IPS 防毒系統早已大量的被建置，隨著電腦的普及，Notebook 等行動用戶大量的增加，雖然提高了工作效率及生產力，但原本架構在安全保護網中的固 定用戶端點，卻己漸漸的在改變了。使得多數原本固若金湯的企業網路，自此大門洞開。 更別提木馬、間諜軟體等惡意程式，原本就較易避過防火牆及 IDS／IPS 等防護設備的檢 測而直接侵入企業網路。 而 IDS／IPS(入侵偵測／入侵防禦系統)的各種設備又必須在有病毒特徵碼的情況下 才能安全的防堵，但若遇新種病毒的侵入，在來不急建立特徵值的情況下，網路的安全性 可能就要受到考驗了。所以本研究採用了 Cisco 的 NetFlow 資料流為研究之依據，針對幾 個較著名的病毒透過 OLAP 做即時的線上分析，並提出警示。. 4.
(14) 2.1 網路行為異常偵測 NBAD (Network Behavior Anomaly Detection). 2.1.1 什麼是網路行為異常偵測 有鑑於當前 IDS／IPS 設備仍無法在第一時間內對網路上可能的異常入侵情形做快速 的回應與分析，於是就有了網路行為異常偵測（Network Behavior Anomaly Detection； NBAD）的新興技術方案問世；此技術與採用病毒特徵碼的 IDS／IPS 產品所不同的是，它 是一種透過多樣性網路行為特徵的辨識技術，例如某網路行為，在單位時間內的 Session 多，但傳輸量卻很少，或是具備攻擊某特定傳輸埠（Port）的動作時，即可判定為惡意的 異常流量。 而網路行為異常偵測的解決方案為使用 NetFlow 的資料收集方法，從用戶的路由器設 備(L3 Switch)中獲取流量和封包資料，進而建立一個高效能的資料庫。網路行為異常的 偵測是透過資料庫所累計的資訊，建立偵查網路蠕蟲的模型；這樣一來，就可以把這個模 型即時收到的資料，比對偵測流量及 Sessions 規則的改變。 2.1.2 異常流量分析 在曹乙帆的“資訊安全流量管理系統＂［29］一文中有提到這種異常現象偵測方法， 提供一種非常可靠的途徑，便於偵測和追蹤源於惡意攻擊，或網路配置而造成的合法流量 變動，以及新服務的啟動等原因所導致的網路變化，把這種獨特的方法用於偵測網路的異 常現象。當網路的通訊量突然急劇增長，超過平常的極限值時，此時就一定要提高警覺， 主動去檢測一下；當網站的某一特定服務總是失敗時，也需要多加留意；總之，當機器出 現異常情況時，就可以利用異常流量來查出那些 Service Port 被佔用最多及可疑 IP 有那 些，並加以防範。 當然，最好的方式為防護設備還沒發現蠕蟲攻擊時可以透過網路異常的流量來即時發 現異常蠕蟲活動，立即將有問題的 IP 隔離，使可能的危害降到最低，以解決網路中棘手 的未知性病毒問題。 NetFlow 提供了合適的解決方案，不但可監控網路上使用者或應用層的情況，更可進 一步分析網路中哪些網路服務佔用的比例最多，哪些 IP 佔用頻寬最大等，都可以藉此改 善並提升網路設備的效能以及發揮最大的效益。透過建立一個正常網路使用的標準值，當 發現網路流量明顯偏離標準值時，就會發出警訊。以下就針對 NetFlow 部份做一概述。. 5.
(15) 2.2 NetFlow 一種提供網路管理者網路流量相關資訊的協定，網管人員可透過 NetFlow 更快速有 效的掌握目前所管轄網路的狀態。 2.2.1 NetFlow 運作機制 NetFlow 是由 Cisco 公司在 1996 年由 Darren Kerr 和 Barry Bruins 所發展的一 套網路流量監測技術，在大部分 Cisco 路由器上都已內建 NetFlow，同時 Juniper、 Ex-treme 等其他網路設備供應商也支援此技術，使其逐漸成為大家都能接受的標準。 在 TWCERT/CC 的“NetFlow 與網管之關係與應用＂［26］一文中提到 NetFlow 本身主 要是一套網路流量統計協定，其主要的原理是根據網路封包傳輸時，連續相鄰的封包通常 是往相同目的地 IP 位址傳送的特性，配合 cache 快取機制，當網路管理者開啟路由器 介面的 NetFlow 功能時，路由器介面會在接受到網路封包時分析其封包的標頭部分來取 得流量資料，並將所接受到的封包流量的資訊彙整成一筆一筆的 Flow，在 NetFlow 協定 中 Flow 是被定義為兩端點間單一方向連續的封包流，這意味著每一個網路的連結都會被 分別紀錄成兩筆 Flow 資料，其中一筆記錄從客戶端連到伺服器端，另外一筆紀錄則是從 伺服器端連回到客戶端的資訊。 路由器透過以下的幾個欄位來加以區分每一筆 Flow［26］：來源 IP 位址(source IP address)、來源埠號(source port number)、目的 IP 位址(destination IP address)、 目的埠號(destination port number)、路由器輸入介面(router input interface)、服 務種類(type of service)、以及協定種類(protocol type)，當路由器接受到新的封包時， 路由器便會檢視這七個欄位來判斷這個封包是否屬於任何已記錄的 Flow，有的話則將新 收集到的封包的相關流量資訊整合到對應的 Flow 記錄中，如果找不到封包對應的 Flow 記錄，便產生一個新的 Flow 記錄來儲存相關的流量資訊。由於路由器內快取記憶體的空 間有限，無法無限制的容納持續增加的 Flow 紀錄，所以 NetFlow 協定也定義了終止 Flow 記錄的機制，來維持網路設備中儲存 Flow 資訊的空間。只要下面三種情況任何一個成 立，路由器就會透過 UDP 封包將終止的 Flow 紀錄匯出到使用者事先指定的 NetFlow 資 料收集處： (1) 當封包內旗標欄位 (flag) 顯示傳輸協定中傳輸完成的訊息如 TCP FIN 時。 (2) 流量停止超過 15 秒。. 6.

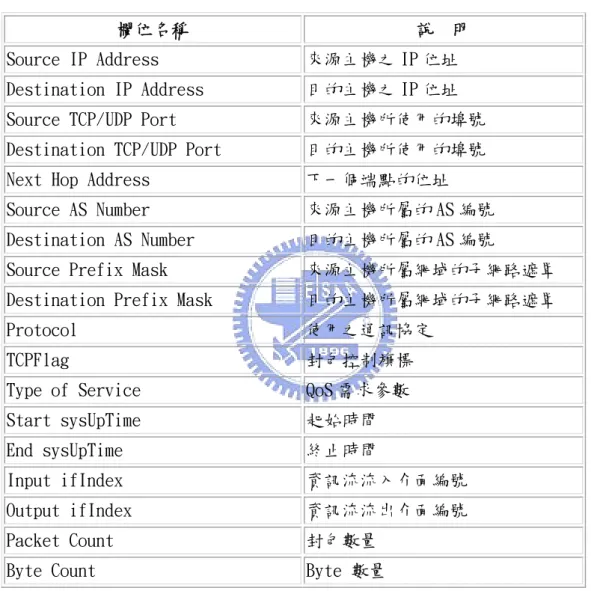

(16) (3) 流量持續傳送，每 30 分鐘會自動終止。 雖然目前大部分的網路硬體供應商都有支援 NetFlow 的技術，但是各個廠商還是實 作了自己版本的 NetFlow，其中 NetFlow Version 5 是最常見的 Netflow 資料格式，它 包含了以下幾個欄位，如表 1： 表 1 NetFlow 資料格式 欄位名稱. 說. 明. Source IP Address. 來源主機之 IP 位址. Destination IP Address. 目的主機之 IP 位址. Source TCP/UDP Port. 來源主機所使用的埠號. Destination TCP/UDP Port. 目的主機所使用的埠號. Next Hop Address. 下一個端點的位址. Source AS Number. 來源主機所屬的 AS 編號. Destination AS Number. 目的主機所屬的 AS 編號. Source Prefix Mask. 來源主機所屬網域的子網路遮罩. Destination Prefix Mask. 目的主機所屬網域的子網路遮罩. Protocol. 使用之通訊協定. TCPFlag. 封包控制旗標. Type of Service. QoS 需求參數. Start sysUpTime. 起始時間. End sysUpTime. 終止時間. Input ifIndex. 資訊流流入介面編號. Output ifIndex. 資訊流流出介面編號. Packet Count. 封包數量. Byte Count. Byte 數量. 支援 NetFlow 功能的網路設備將其所收集到的 Flow 資訊以 UDP 封包送往預先設置 好的流量接收主機，配合 NetFlow 相關收集軟體，將這些原始流量資料作適當的處理、 儲存以提供後續的相關應用；由於 NetFlow 只有單純分析封包的標頭，所以 NetFlow 的 紀錄只包含了流量的相關資訊，雖然如此 NetFlow 仍然能夠提供足夠的資訊來協助網路 管理者掌握所管轄網路中異常的網路行為。另外 NetFlow 並未對封包內容進行分析，這 樣可減輕網路設備運算處理的負擔，所以 NetFlow 的效率會比傳統的方式更好，也就更 適合用來分析高速、忙碌的網路環境。由於 NetFlow 資料來源是網路中的核心元件－路 由器，所以透過從路由器所蒐集到的 NetFlow 資訊可以協助掌握整體網路的情況，若再 7.
(17) 透過適當的分析 NetFlow 資訊，更可以協助管理者在蠕蟲爆發或不正常網路行為的初期 快速的偵測出網路的問題。. 8.
(18) 2.2.2. NetFlow 在網路安全上相關的應用. 使用 NetFlow 來分析網路狀況其實是一種「異常偵測」（anomaly detection）的應用， 藉由分析網路狀態找出與正常情況不同的異常狀況，而不像特徵式入侵偵測系統那樣，需 利用網路封包的負載程度來偵測攻擊行為。 在 TWCERT/CC “NetFlow 與網管之關係與應用＂一文中也有提到［26］網路攻擊行為 存在著某些可供辨識的特徵，例如針對某個特定埠或利用某些特定網路的 IP 位址等等特 徵；我們可以透過這些特徵來與所獲得的 NetFlow 資料進行比對，進而找出可能的異常行 為，透過分析 NetFlow 資料中目的主機所使用的埠號（Port）欄位，例如 SQL Slammer 就 是利用 1434 port 進行感染，利用目的主機所使用埠號這個欄位等於某個特定埠號，來過 濾 NetFlow 資料找出相對應的攻擊，另外我們也可以利用不合邏輯的來源或目的 IP 位址 來找出異常的 IP，再利用 NetFlow 資料中資訊流流入介面編號（Input IFindex）欄位的 資訊，找出連接這個介面的上游路由器，再請網路管理者協助調查或處理。 某些異常行為可能會連到某個或某些特定位址，例如我們對造成嚴重網路擁塞的 CodeRed 蠕蟲對其 NetFlow 資訊加以分析便可發現此蠕蟲的攻擊行為有一個特性，每筆 Flow 的 destination TCP/UDP port 欄位值會等於 80，Packet Count 欄位值等於 3，Byte Count 欄位值等位 144 bytes，網路管理者便可以撰寫程式進一步的分析所蒐集的 NetFlow 資料，找出具此特徵的 Flow，於是便可找出網路內有可能感染 CodeRed 蠕蟲的主機，對 其進行封鎖或下線的動作，以降低蠕蟲造成的危害。利用已收集到攻擊的特徵與 NetFlow 資訊中的相關欄位進行比對找出可能的攻擊，可以在攻擊造成網路嚴重傷害之前，做適當 的反應措施來降低形成嚴重問題的可能性。 另外我們也可以在 NetFlow 資料中找出建立 session 數目最多的主機，因為如果一台 主機對特定主機產生不正常的大量連結需求時，這可能代表著新的蠕蟲、阻斷服務攻擊、 網路掃瞄等的情形發生，因為一般正常的主機對外連結會有一定正常的頻率。我們可以從 感染蠕蟲的主機的 NetFlow 資訊中發現到大量的對外連結需求，例如我們就可以從感染 SQL Slammer 的主機上發現大量對外 1434 port 的連結需求。同樣的原理，如果所管轄網 路中的使用者從網路上下載阻斷服務攻擊之工具程式企圖對外發動攻擊時，或是使用者利 用 Nmap 之類的掃瞄工具掃瞄特定網址，以找出目標主機所可能存在弱點或是漏洞時，我 們都可以從 NetFlow 資料中發現從網域中某個特定位址送出的大量 session。除了偵測網 路的攻擊外，我們也可以透過分析 session 的方式找出網路濫用的行為，並進行適當處置 以降低其所造成的傷害。. 9.
(19) 2.3 網路惡意攻擊模式與著名蠕蟲簡介. 2.3.1 DoS（Denial of Service）阻斷服務 DoS 是一對一的網路攻擊方式，攻擊者藉由不當方式佔用系統分享資源(CPU、網路、 硬碟…)，達到干擾正常系統運作的進行，和一般網路入侵不同的是，DoS 不一定需要取 得系統使用的權力即可達到目的。最常見的 DoS 方式就是向攻擊對象送出大量且無意義的 網路訊息，不管被攻擊的對象是否有回應，都會因頻寬的被佔用而導致不正常的運作。例 如駭客試圖用大量封包攻擊一般頻寬相對小的 ADSL 使用者，受害者就會發現他要連的網 站連不上或是反應十分緩慢。. 2.3.2 DDoS（Distributed Denial of Service）分散式阻斷服務 DDoS［25］也算是 DoS 的一種，它的攻擊模式並非一對一，而是以多對一的方式同時 對一個攻擊目標發動攻擊，而這些發動攻擊的點，通常是已遭受入侵而不自知的電腦系 統。由於這種攻擊多以遙控的方式，利用替死鬼行兇，因此不僅難以防範，追查更是不易。 更糟的是，這些被用來發動攻擊的程式不僅可在網站中取得，即使不是電腦高手也可輕易 使用。 2.3.2.1 DDoS 攻擊模式 從技術上來看，DDoS［25］攻擊模式大致分成幾個不同的階段，並透過不同的網站來 進行，底下我們大略簡單介紹一下，並請參考圖 2： 1. 2. 3. 4.. Client (攻擊者所在的系統，簡稱 C)； Host (攻擊者發號施令的監控系統; 攻擊者可以直接控制，簡稱 H)； Broadcaster (放大攻擊直接來源; 被殖入攻擊程式者，簡稱 B)； Target (被攻擊者，簡稱 T)。. 10.
(20) 圖 2 DDoS 攻擊式意圖 第一階段, 攻擊者從自己的系統(定為 Client 者)出發，在網路上找到幾個管理鬆散 的網站，入侵系統管理者的帳號(root、super user 等)，並利用許多已知系統的安全漏 洞，入侵系統取得管理者權限，並將這幾個系統變成往後攻擊、發號施令與監看成果的主 機(定為 Host 者)。 第二階段，透過同樣的 port scanning、www server searching、DNS searching 等 技巧，攻擊者再次在網路各地找尋更多有安全漏洞的 Unix、Windows 等系統的網站，然後 再殖入一些特定的網路服務程式(Daemon)，潛藏在該系統中，伺機等候前述攻擊者所在的 Host，發動網路攻擊的命令。這一些機器，也就成為潛在的放大攻擊者(定為 Broadcaster 者)，糟糕的是，這些特定的攻擊程式，往往都被設計成具有將封包放大的特異功能，同 時也會隱藏封包的真實來源，並偽裝成其他來源，以誤導系統防護與追查的方向。 2.3.2.2 被 DDoS 攻擊時的現象 ‧ 被攻擊主機上有大量等待的 TCP 連接。 ‧ 網路中充斥著大量無用的封包，且來源位址為偽造的。 ‧ 大量且無用的封包，造成網路擁塞，使受害主機無法正常和外界通訊。 ‧ 利用受害主機提供的服務或傳輸協定上的缺陷，反覆高速的發出特定的服務請求， 使受害主機無法及時處理所有正常請求，嚴重時會造成系統當機。. 2.3.3 蠕蟲（Worm） 蠕蟲(Worm)會在電腦之間以自動的方式不斷的自我複製，所以系統一旦被蠕蟲感染， 就會自動蔓延。而其最危險之處就是擁有大量複製的能力；例如，蠕蟲可將自己複製並傳 給電子郵件通訊錄內所有的人，而收件者電腦也會繼續以相同的動作將自已複製並傳給其 11.
(21) 它的電腦，最後造成大量網路流量的連鎖效應，進一步降低整個企業網路和網際網路的速 度。新蠕蟲一旦出現就會快速地散播出來，不但會消耗網路頻寬，降低瀏覽網頁的速度， 嚴重時還會造成電腦當機。. 2.3.4 CodeRed 病毒簡介與特徵 在參考了台灣賽門鐵克網站的病毒應變中心裡的病毒簡介後我們知道了 CodeRed ［27］是一隻會自我繁殖入侵系統的惡意程式碼，利用微軟 IIS Web Server 的安全性漏 洞入侵，並在受害者的主機上自我繁殖，借機會取得主機的控制權，然後再隨機產生 IP， 並利用 DoS 攻擊的模式，嘗試入侵尚未安裝修補程式的 IIS Web Server，由於持續變換 目地 IP 位置，消耗路由器資源，如此便會造成網路頻寬壅塞，並導致路由器當機或效能 下降。 特徵： 在 CodeRed 流量統計中每個 flow 代表一次 destination port=80, packets=3, size=144 bytes 的行為，雖然在 internet 上，符合上述特性的正常行為還是存在（如使 用 ICQ），但是一般正常使用的電腦並不會在短時間內出現符合此特徵的流量異常多的情 況，通常會界定一個流量臨界值，當超過此流量臨界值時就需特別注意了。. 2.3.5 SQL Slammer 病毒簡介與特徵 SQL Slammer 主要的攻擊目標為 Microsoft SQL Server 2000 及 Microsoft Desktop Engine（MSDE） ，它會侵入受害主機並以 UDP port 1434 高速傳送封包，造成網路的滿載， 形成分散式阻斷服務攻擊（DDoS） 。 在參考了台灣微軟網站關於“Slammer 病毒最新消息＂一文中瞭解了 SQL Slammer ［20］是利用 SQL Server 解析服務(Resolution Service)緩衝區溢出(buffer overflow) 的弱點而允許在 SQL Server 上執行任意程式碼，以及利用 keep-alive 功能對其它主機 展開阻斷服務(Denial of Service)攻擊。且攻擊者可以偽造來源 IP 為其中一台區域 SQL Server，並且傳送封包給鄰近的 SQL Server，造成兩台 SQL Server 不停的交換封包，以 降低受害 SQL Server 執行效率進一步地消耗大量的系統資源及網路頻寬。 特徵： 在 SQL Slammer 的流量統計中，每個 flow 代表一次 destination port = 1434 的行 為，由於此種病毒會使用 DoS 的攻擊方式，所以若出現符合此特徵的流量大於預設的臨界 值，即需請網路管理者特別注意。. 12.
(22) 2.3.6 Nimda 病毒簡介與特徵 於台灣微軟“關於 Nimda 病毒資訊＂中提到，Nimda 病毒［21］會透過三種感染管道 在網路上大量散播，包含了電子郵件、網路資源分享及微軟 IIS 伺服器感染。此病毒的主 要破壞行為是透過電子郵件大量散播夾帶檔名為 Readme.exe 的電子郵件，造成網路頻寬 的壅塞，使用者會明顯發現網路的速度變慢。另外，Nimda 病毒會自動尋找網路上的芳鄰 及微軟 IIS 網頁伺服器進行感染，如果不小心連上中毒網站，將遭受病毒的感染。如此， 災情會以一傳十、十傳百的倍增速度感染。 Nimda 散播速度快且佔用了許多網路的頻寬，破壞能力超強，它還提供了擁有 root 權限的 guest 使用者操作，影響程度除了降低電腦效能，拖慢連線速度，更動受害主機中 的檔案及登錄資料外，還會藉由 email 傳遞。 被感染後的現象: ‧ 大量電子郵件寄送：此病蟲會以 Readme.exe 的名稱，利用 MAPI 格式自行複製寄 送，值得注意的是，Readme.exe 這個檔案並不會以附件的格式出現在電子郵件中。 ‧ 改變檔案格式：此病蟲會自行取代正常的檔案。 ‧ 降低效能：可能會造成電腦系統緩慢。 ‧ 降低資訊安全系統：病蟲會將使用者的 C 槽開放成網路共享的資源。 ‧ 在使用 word 或 excel 時，會出現記憶體不足的錯誤訊息。 特徵： 由於 Nimda 病毒使用了多種的漏洞來做感染，並且被攻擊的主機會有不同的行為，無 法透過特定的 Packet 數量或 Bytes 數量來作為判斷，所以使用 Flow 的 destination port = 80 來做為判斷的特徵。疑遭感染 Nimda 病毒的統計分析中每個 Flow 代表一次 destination port=80(http)的行為，如果 10 分鐘內 Flows 數超過所設定的臨界值，除非 是 proxy server，在大部份的情況下很有可能該主機已遭 Nimda 感染或是其它會送出大 量 http 攻擊封包的病毒所侵害，必須儘快檢查。. 2.3.7 Scan Port 137 病毒簡介與特徵 這是一個在 NetBIOS service 上所發現的漏洞，台灣微軟網站＂NetBIOS 的瑕疵可能 導 致 資 料 被 洩 露 ＂ 一 文 提 及 NetBIOS ［ 19 ］ 為 一 檔 案 分 享 的 協 定 ， 包 含 netbios-ssn(139/tcp)以及 netbios-ns(137/tcp)，NetBIOS 會洩漏出遠端主機的卡號以 及網域內的主機名稱，入侵者便可以使用密碼破解工具，對分享的磁碟機進行字典攻擊的 破解。 NetBIOS Name Server (NBNS)及 NetBIOS over TCP/IP (NBT)可在 Windows Internet Name Service(WINS)此服務上設定，WINS 接受不經授權的客戶端登錄，惡意使用者藉由 13.
(23) 假冒電腦名稱造成同一網路上相同名稱的正常電腦無法登錄 WINS 而無法透過電腦名稱與 網路上的電腦溝通。 特徵： 在 Scan Port 137 流 量 統 計 中 每 個 Flow 代 表 一 次 destination port=137 或 port=139(NETBIOS Name Service 網路上的芳鄰)的行為，如果在短的時間內 Flow 數超過 設定的臨界值代表該主機正在進行 scan port 137 的動作，不是被安裝後門程式就是有 人利用 scan port 的軟體正在嘗試入侵別人的主機。. 2.3.8 MSBlast 病毒簡介與特徵 台灣微軟網站“關於 MSBlast 蠕蟲與變種病毒的警告＂中有提到 MSBlast 病毒［18］ 是針對微軟視窗作業系統漏洞攻擊，目前發現使用微軟 NT4.0 以上版本（含 Win2000、XP 及 2003(.Net)系統），因作業程式本身安全性問題，將造成系統不穩定或應用程式無法執 行，及自動關機等異常情形，而無法正常使用電腦。 MSBlast 攻擊的模式是利用 Microsoft RPC(Remote Procedure Call) (port 135) DCOM(Distributed Component Object Model) overflow 的漏洞，借由此漏洞取得受害電 腦的完整權限後，在該電腦上執行任何程式碼，並持續掃描攻擊網路上仍有此漏洞的電腦 的 135 port。 被 MSBlast 攻擊時的現象 ‧ 出現 RPC 服務意外終止倒數 60 秒重新啟動的訊息，造成系統不斷重開機； ‧ 無法拖曳圖示； ‧ 無法執行複製或貼上的動作； ‧ 新增移除程式呈現空白狀態； ‧ 某些應用程式無法執行，如 Internet Explorer、Microsoft Outlook、Outlook Express、MS Office； ‧ 系統與網路速度明顯地變慢。 特徵： MSBlast 主要是利用的 TCP/IP 連接埠 135、5554、9898，以大量 icmp 封包攻擊，packet 大小為 92 bytes，傳送資料至 TCP 埠號 135，藉以探測 DCOM RPC 弱點。. 14.
(24) 2.4 決策樹演算法 (Decision Tree) 決策樹採用了樹狀分岔的架構來產生規則，由於決策樹所產生的規則很容易的就可以 讓人理解，所以它常被用來處理一些分類的問題。 以下圖來說明決策樹演算法的運算邏輯：. 圖 3 決策樹 （參考 SQL Server 商業智慧聖經，16）. 1. 使用訓練用的資料母體來當做決策樹的根節點； 2. 決策樹演算法會逐步根據每個輸入變數試算，找出哪個變數能夠產生最佳分類效 果，然後依據此產生子節點； 3. 根據每個子節點預測結果的分佈狀況來產生預測機率； 4. 決策樹持續生長，最後採用修剪技術修剪去不必要的規則。 15.
(25) 決策樹演算法［16］透過衡量資料的亂度來進行資料分類，當分類越準確時，資料亂 度就會越低。演算法會逐步地搜尋每一個輸入的變數，以找出最佳的分岔變數，如果輸入 的變數是連續變數，如身高，那麼決策樹演算法就會自動根據資料內容找出該連續變數的 最佳切割點。 接著，持續以上的步驟，讓每一個產生的子節點都視為根節點，再繼續試算下一個最 佳的分岔變數，繼續產生新的分岔。就這樣，決策樹會開始生長，直到子節點再也無法產 生亂度更低的分岔為止。但是為了避免決策樹無限生長，在演算法中會加入修剪的機制， 將不準確的規則或者是太瑣碎的規則加以去除。. 16.
(26) 2.5 OLAP 線上分析處理 (On-line Analytical Processing) 線上分析處理［15］是利用多維度資料的模型架構，提供決策者操作決策資料的分析 查詢功能，讓決策者從分析資料的角度進一步理解決策資訊；主要功能有：向下探勘維度 階層(Drill-Down)及向上匯總維度階層(Roll-Up)，利用各種圖表改變展線方式等。一般 來說其種類有： ‧ 關聯式線上分析處理(ROLAP:Relational OLAP)； ‧ 多維式線上分析處理(MOLAP:Multi-dimensional OLAP)； ‧ 混合式線上分析處理(HOLAP:Hybrid OLAP)； 以上這三種的差異是實際資料在儲存模式上的不同，同時維度與資料量的大小也影響其分 析與展現的效能。 ROLAP 關聯式線上分析處理 針對建立在關連式資料庫中的資料進行分析： 定義：資料儲存於關聯性資料庫(RDBMS)，不事先作運算。 優點：可大範圍隨性查詢。 缺點：查詢效率差（數分鐘到數小時），維護成本高，無法處理複雜運算。. MOLAP 多維度線上資料分析 針對建立在多維度資料庫中的資料進行分析： 定義：資料方塊存放在多維度資料處理伺服器端，事先做彙整計算並把結果寫入資 料方塊(多維度資料庫)。 優點：查詢效率佳，可處理複雜運算功能，適合多人使用，適合網路應用結構. 17.
(27) 缺點：需大量的儲存容量，需要轉成資料方塊。. HOLAP 混合式線上資料分析 對儲存在兩種資料庫中的資料進行分析： 定義：原始資料儲存於關聯性資料庫，事先彙整計算處理過的資料存在資料方塊中， 以操作邏輯規劃使用者應用模式來發揮效率；也就是在檢視合計資料時可以 透過 MOLAP 資料庫，而需要明細資料時則使用 ROLAP 資料庫。 優點：查詢效率佳，可有範圍隨性查詢，可處理複雜運算功能，適合多人使用，適 合網路應用結構。 缺點：建置成本高，維護成本高，維護技術複雜。. 維度模式 在多維度查詢中維度模式的建立是重要的一環，維度模式的架構中所有的表格被 歸納為兩個類型：事實表格（Fact Table）以及維度表格（Dimension Table）；事 實資料是能夠反應過去事實的資料，而維度資料則是為了使查詢更加快而建立的索 引參考資料，其特性如表 2 所示。 表 2 事實資料與維度資料特性 事實資料 維度資料 幾百萬筆／上億筆資料 遠比事實資料少 擁有多個外部索引鍵(Foreign key) 擁有單一主索引鍵(primary key) 數字資料 文字敘述資料 不會變更 經常變更. 另外維度的模式一般可分為星狀模式（Star Schema）、雪花狀模式（snowflake schema）及星狀雪花模式（star-flake schema）三種類型。. 18.
(28) 2.6 資料倉儲 (Data warehouse) / 資料超市 (Data Mart) 資料倉儲［15］從定義來說，是具有主題導向、資料整合與時間性的資料庫，可進一 步利用線上分析、資料探勘等各種知識發現工具，來提供決策者或研究者快速、視覺化且 具分析性的資訊，以提供精確之決策與分析之用。它和一般線上交易系統(OLTP)不同之處 在於它儲存的不是目前營運交易的資料，而是經過處理、匯總後的資料，讓不同來源的資 料擁有一致性的格式、名稱，以免造成混亂。 資料超市其概念和資料倉儲相似，但規模較小些，是個應用目的更為明確的資料匯整 方式。雖然成本低、建置快是資料超市的一個優點，但是企業如果需要跨不同的資料超市 才能查詢結果時，就會是個瓶頸。. 19.
(29) 2.7 Cube – OLAP 的資料儲存體 Data Cube［15］是 OLAP 中最基本的建構單元，是從資料倉儲子集合中所建立的資 料集合，也是提供快速回應查詢資料的機制。Cube 是由維度(Dimension)與量值(Measure) 所定義的多維度結構(Multi-dimensional Structure)，可提供使用者快速而複雜的查詢。 1. 維度(Dimension)：是 Cube 內屬於敘述性的資料映射成不同階層的資料表示方式，例 如時間，地區，使用者性別等變數即是常見的維度。 2. 量值(Measure)：是 Cube 資料內屬於計量化的欄位，如 packet 總數，flow 總數，packet size 總數等，也是資料分析中最感興趣的項目。 Cube 中的每個維度可依需要再建立數個階層關係，像是時間維度可以分為的年、季、 月、週、日等階層，而營業單位又可以再細分成區域別、縣市別、營業單位等層級，如此 的設計可以讓使用者不需要透過資訊人員撰寫程式就可以用最簡單的方式操作這些維度 階層，分析各階層的數值，查詢較複雜的問題。. 20.
(30) 3.系統分析與設計. 3.1 系統架構 資料的來源是由 Cisco router dump 出來的 NetFlow 資料直接以文字檔(.txt)的方 式儲存後，再以人工處理的方式轉換至 Excel 檔案中，方便轉入 MS SQL Server 的資料庫。 對轉入資料庫後的資料再做進一步的資料粹取與整理成資料倉儲，於是就成了後端分析與 查詢應用程式的基礎了。另外，本論文會針有特定行為與無特定行為之入侵攻擊病毒做分 析，對於有特定行為之病毒我們挑選了 CodeRed、MSBlast 二種較著名的蠕蟲病毒之入侵 資料，透過線上分析報表的呈現做分析與驗証，對於無特定行為之入侵攻擊我們則歸類為 疑似入侵之行為。整個系統分成了七大部份，在分析部份我們將分為流量統計分析與異常 行為之監控二層面，最後並以網頁報表的方式來呈現。詳細的系統架構圖請參考圖 4：. 圖 4 系統架構圖. 21.
(31) 1. Data Source : 由於 netflow 是 Cisco 自訂的網路流量統計格式，所以必須將 netflow 資料由 Cisco Router 中 dump 出來，先暫存成文字檔。 2. 中介檔案：由於 data source 部份我們是先 dump 出來存成文字檔(.txt)，而文字 檔內的資料最終就是要轉入資料庫，在沒有設計自動轉檔程式的情況下，將文字 檔先轉成 Excel 檔案格式，再轉入資料庫。 3. Database & Data warehouse：轉入資料庫後的 netflow 原始資料，先存成名為 netflow 的資料表格，然而，此資料表格內的資料是我們使用 terminal 將資料 dump 出來，所以，大約每 30 秒到 1 分鐘的時間，我們就會將其存成一個一個的 log 檔案。這些 log 檔案經過整理後，粹取出一筆一筆的 flow 資料並將其 insert 至 netflow 資料表格中，就成為了最基礎的資料。 當然，這個 netflow 資料表格內的資料我們還是必須經過加工，處理成為另 一個名為 dw_netflow 的 data warehouse。 4. Cube：cube_dwnflow_sifip_dport_area 是我們為本論文所設計的一個 cube，它 所依據的資料來源就是 dw_netflow 裡的資料。 5. 異常流量臨界值：由於網路攻擊性的蠕蟲病毒種類多得不勝其數，本論文使用決 策樹演算法對較著名的 CoreRed 與 MSBlast 兩種蠕蟲病毒做流量的臨界值分析， 用此臨界值界定是否感染了此種類的病毒；至於其它會影響到網路流量具攻擊性 的病毒我們則將其歸類為 DDoS 式攻擊型態，並對其做流量臨界值的分析。 6. OLAP Report：在這裡，我們使用了 Analyzer 2005 快速的依據我們所設計好的 cube，來產生 OLAP 線上分析報表，我們可以透過精美的圖文設計來查看所要查 詢的資料，同時，也可以利用它來設計各種不同的排行規則(遞增／減，80/20 法 則，監測值的特別處理，Top N 等等的規則設定（台灣睿智，22）)來滿足我們對 報表的需求。 7. Customize Web AP：最後，再加強就是客製化網頁應用程式的部份，有些比較簡 單、容易的查詢(不太需要透過 cube 的方式來產生線上分析的報表，例如每日個 別 IP 流量排行等)，我們會比較傾向於自行設計，因為，這樣較能掌握資訊的需 求與變動的彈性度。. 22.
(32) 3.2 系統設計 我們依據系統架構圖內的七大部份，分別說明設計的詳細內容： 3.2.1 Data Source 資料的來源是具有 NetFlow 功能的路由器設備，先透過以下的指令，在指定的 interface 啟動統計的功能 ip flow ingress 啟動之後，再使用下面的指令,將累計的結果顯示出來，如圖 5 所示； show ip cache flow. 23.

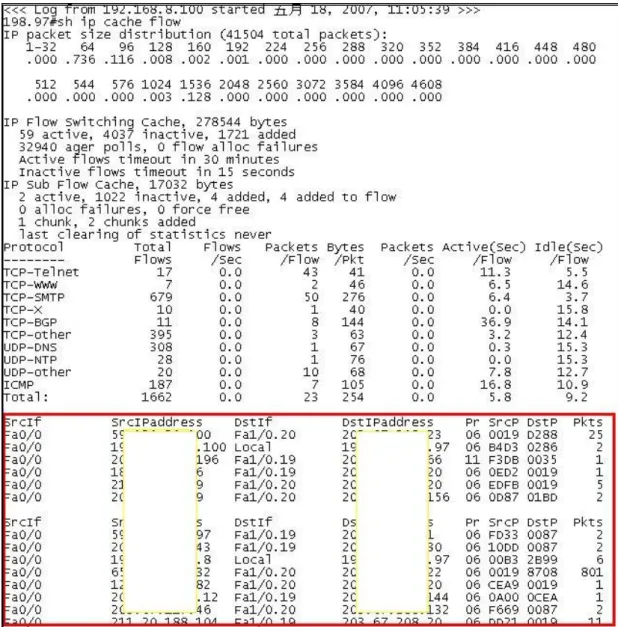

(33) 圖 5 由 Cisco Router dump 出之 netflow data source. 3.2.2 中介檔案 由於 Data Source 部份是文字檔案(.txt)，有些資訊並非我們所要的（圖 5 中框框以 外的部份） ，必須先將之刪去，留下 netflow 格式部份，然後將其存成 Excel 格式的檔案。 檔案格式如下：. 24.

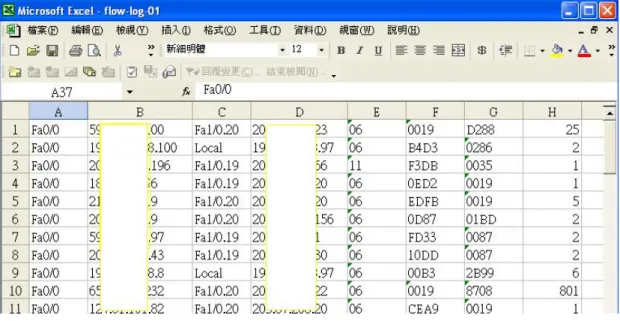

(34) 圖 6 NetFlow data source 轉入資料庫過程中之 Excel 中介檔案格式. 由於時間部份並不在我們所取得的 netflow 完整的格式裡，所以日期欄位是最後再使 用 SQL 指令去 update。 SQL update 指令（範例）: UPDATE. SET. netflow. StartTime = CONVERT(datetime, '2007-05-18 11:05:39'),. EndTime = CONVERT(datetime, '2007-05-18 11:05:49'). WHERE. (StartTime IS NULL). 3.2.3 Database / Data warehouse 設計 3.2.3.1 netflow 資料庫之資料表格關連圖. 25.

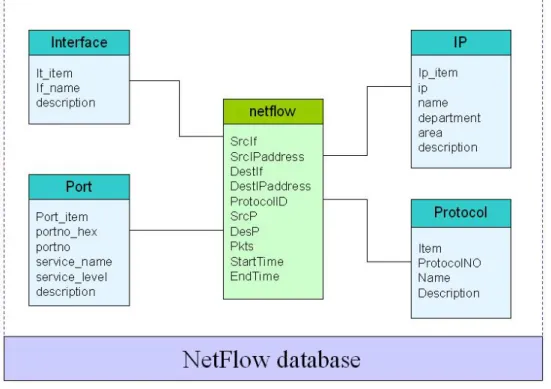

(35) 圖 7 netflow 資料庫之資料表關連圖. netflow 是會經常變動的資料表，一旦路由器收集到了一定程度的流量資料後，不管 是用自動或是人工的方式，這些流量資料將被塞入 netflow 資料表中，所以它是會不斷地 增加的資料表。另外還有用來記錄所有路由器介面的 Interface 資枓表，負責記錄 IP 基 本資料的 IP 資料表，記錄常用到的 Port Service 的 Port 資料表，以及用來記錄封包所 使用的網路協定之 Protocol 資料表。下一章節將會對以上這些資料表的詳細內容與用途 做說明。. 3.2.3.2 table schema NetFlow 資料庫內有五個重要的資料表格，分別為 netflow、IP、Port、Interface 以 及 Protocol。. (a)table name : netflow 資料表格主要功能：主要儲存由路由器 dump 出來的 NetFlow 原始資料，包含了 11 個 欄位。 26.

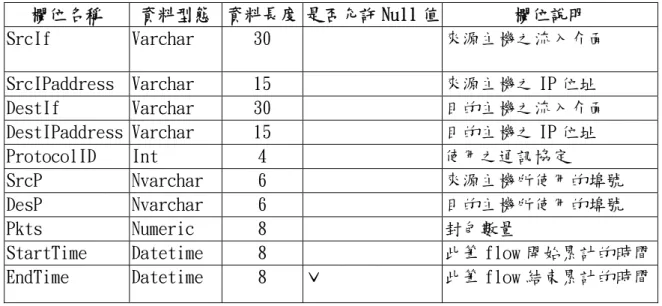

(36) 表 3 netflow table schema 欄位名稱 SrcIf. 資料型態 資料長度 是否允許 Null 值 欄位說明 Varchar 30 來源主機之流入介面. SrcIPaddress DestIf DestIPaddress ProtocolID SrcP DesP Pkts StartTime EndTime. Varchar Varchar Varchar Int Nvarchar Nvarchar Numeric Datetime Datetime. 15 30 15 4 6 6 8 8 8. ˇ. 來源主機之 IP 位址 目的主機之流入介面 目的主機之 IP 位址 使用之通訊協定 來源主機所使用的埠號 目的主機所使用的埠號 封包數量 此筆 flow 開始累計的時間 此筆 flow 結束累計的時間. (b)table name : IP 資料表格主要功能：主要儲存網路位址 IP 所屬人之相關基本資料，包含了 6 個欄位。 表 4 IP table schema 欄位名稱 Ip_item Ip Name Department Area. Description. 資料型態 資料長度 是否允許 Null 值 欄位說明 Numeric 9 流水號 Varchar 15 IP 位址 Varchar 100 ˇ 使用此 IP 之使用者名稱 Varchar 100 ˇ 使用者所屬部門 Varchar 10 ˇ 1 : 公司內部 (192.168.xxx.xxx) (139.175.238.xxx) 0 : 公司外部 Varchar 150 ˇ 備註用. (c)tablename : Port 資料表格主要功能：主要儲存常用的 Network Port service 之基本資料，包含了 6 個 欄位。 27.
(37) 表 5 Port table schema 欄位名稱 Port_item Portno_hex. 資料型態 資料長度 是否允許 Null 值 欄位說明 Numeric 9 流水號 Nvarchar 6 Port 之十六進位表示法 例如：0050 Portno Int 4 Port 之十進位表示法 例如：80 Service_name Varchar 100 ˇ 該 Port 所屬之服務名稱 例如：http Service_level Varchar 50 ˇ 記錄該 service 所使用之協 定 例如：udp 或 tcp Description Varchar 250 ˇ 備註用. (d)tablename : Interface 資料表格主要功能：主要儲存公司現有路由器中所設定之所有 Interface 之基本資 料，包含了 3 個欄位。 表 6 Interface table schema 欄位名稱 If_item If_name Description. 資料型態 資料長度 是否允許 Null 值 欄位說明 Numeric 9 流水號 Nvarchar 30 路由器之 Interface 名稱 Nvarchar 100 ˇ 備註用. (e)tablename : Protocol 資料表格主要功能：主要儲存網路封包常用之 Protocol 其網路協定的編號與名稱， 包含了 4 個欄位。. 28.
(38) 表 7 Protocol table schema 欄位名稱 Item ProtocolNO. Name Description. 資料型態 資料長度 是否允許 Null 值 欄位說明 Numeric 9 識別碼 Int 4 網路協定所使用的協定編 號 (例如：6；代表的就是 tcp 的協定編號) Varchar 150 網路協定的名稱 (例如：tcp) Varchar 200 ˇ 備註用. 3.2.3.3 dw_netflow 資料倉儲與各維度量值之設計. 圖 8 dw_netflow 資料倉儲各維度架構圖 29.

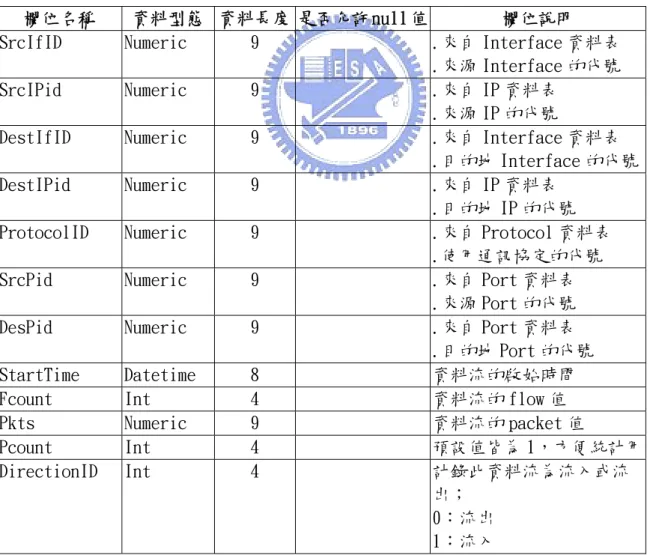

(39) 在 dw_netflow 資料倉儲裡有一個名為 dw_netflow 的事實資料表，用來儲存 netflow 資料表內經過整理過後的資料，insert_exdw_netflow store procedure 就是設計專門用 來將 netflow 內的資料轉化為 dw_netflow 格式的程式；另外還有 6 個維度資料表，分別 為 Interface、Protocol、Port、IP、時間以及 Region，（如圖 8 所示）。 Interface 的 If_item 欄位是用來和 dw_netflow 資料表內的 SrcIfID 欄位做關連的。 Protocol 的 item 欄位是用來和 dw_netflow 資料表內的 ProtocolID 欄位做關連。 Port 的 Port_item 欄位是用來和 dw_netflow 資料表內的 DesPID 欄位做關連。 IP 的 item 欄位是用來和 dw_netflow 資料表內的 DestIPID 欄位做關連。 Region 的 areaID 欄位是用來和 dw_netflow 資料表內的 directionID 欄位做關連。 時間維度則是使用 dw_netflow 資料表內的 StartTime 做為依據。. 3.2.3.3.3 事實資料表設計 (a)事實資料表名稱：dw_netflow 資料來源：ex_netflow 索引欄位：SrcIfID，來自 Interface 資料表 SrcIPID，來自 IP 資料表 DestIfID，來自 Interface 資料表 DestIPID，來自 IP 資料表 ProtocolID，來自 Protocol 資料表 SrcPID，來自 Port 資料表 DesPID，來自 Port 資料表 StartTime，來自 ex_netflow 資料表 Fcount，來自 ex_netflow 資料表 Pkts，來自 ex_netflow 資料表. 30.
(40) Pcount，來自 ex_netflow 資料表 DirectionID，來自 area 資料表 SQL 敘述：使用 Store Procedure 產生 Store Procedure Name : insert_exdw_netflow Insert_exdw_netflow Store Procedure 程式碼：(請參考附錄一). 下面的表格，列出了 dw_netflow 事實資料表的資料綱要以及主索引鍵欄位。 表 8 dw_netflow table schema 欄位名稱 SrcIfID SrcIPid DestIfID DestIPid ProtocolID SrcPid DesPid StartTime Fcount Pkts Pcount DirectionID. 資料型態 資料長度 是否允許 null 值 欄位說明 Numeric 9 .來自 Interface 資料表 .來源 Interface 的代號 Numeric 9 .來自 IP 資料表 .來源 IP 的代號 Numeric 9 .來自 Interface 資料表 .目的地 Interface 的代號 Numeric 9 .來自 IP 資料表 .目的地 IP 的代號 Numeric 9 .來自 Protocol 資料表 .使用通訊協定的代號 Numeric 9 .來自 Port 資料表 .來源 Port 的代號 Numeric 9 .來自 Port 資料表 .目的地 Port 的代號 Datetime 8 資料流的啟始時間 Int 4 資料流的 flow 值 Numeric 9 資料流的 packet 值 Int 4 預設值皆為 1，方便統計用 Int 4 計錄此資料流為流入或流 出； 0：流出 1：流入. 3.2.3.3.4 維度資料表設計 31.
(41) (a) 維度資料表名稱： Port 請參考下面的表格，列出 port 維度資料表的綱要以及主索引鍵欄位。 表 9 Port 維度資料表資料欄位 欄位名稱 Port_item. 資料型態 資料長度 是否允許 null 值 欄位說明 Numeric 9 .主索引鍵 .流水號 Portno_hex Varchar 4 Port 之十六進位表示法 例如：0050 Portno Int 4 Port 之十進位表示法 例如：80 Service_name Varchar 100 ˇ 該 Port 所屬之服務名稱 例如：http Service_level Varchar 50 ˇ 記錄該 service 所使用之協 定 例如：udp 或 tcp Description Varchar 250 ˇ 備註用. (b)維度資料表名稱： Interface 請參考下面的表格，列出 Interface 維度資料表的綱要以及主索引鍵欄位。 表 10 Interface 維度資料表資料欄位 欄位名稱 If_item If_name Description. 資料型態 資料長度 是否允許 null 值 欄位說明 Numeric 9 .主索引鍵 .流水號 Nvarchar 30 路由器之 Interface 名稱 Nvarchar 100 ˇ 備註用. (c)維度資料表名稱： IP 請參考下面的表格，列出 IP 維度資料表的網要以及主索引鍵欄位。. 32.
(42) 表 11 IP 維度資料表資料欄位 欄位名稱 Ip_item Ip Name Department Area. Description. 資料型態 資料長度 是否允許 null 值 欄位說明 Numeric 9 .主索引鍵 .流水號 Varchar 15 使用者的 IP 位址 Varchar 100 ˇ 使用此 IP 的使用者名稱 Varchar 100 ˇ 使用者所屬部門 Varchar 10 ˇ 1：公司內部 (192.168.xxx.xxx) (139.175.238.xxx) 0：公司外部 Varchar 150 ˇ 備註用. (d)維度資料表名稱： Protocol 請參考下面的表格，列出 Protocol 維度資料表的綱要以及主索引鍵欄位。 表 12 Protocol 維度資料表資料欄位 欄位名稱 Item ProtocolNO. Name Description. 資料型態 資料長度 是否允許 null 值 欄位說明 Numeric 9 .主索引鍵 .流水號 Int 4 網路協定所使用的協定編 號 (例如：6；代表的就是 tcp 的協定編號) Varchar 150 網路協定的名稱 (例如：tcp) Varchar 200 ˇ 備註用. (e)維度資料表名稱： Region 資料表主要功能：主要提供 flow 之流入流出及代表公司內部或外部之 IP 的代號，包 含了 3 個欄位。 請參考下面的表格，列出 Region 維度資料表的綱要以及主索引鍵欄位。. 33.

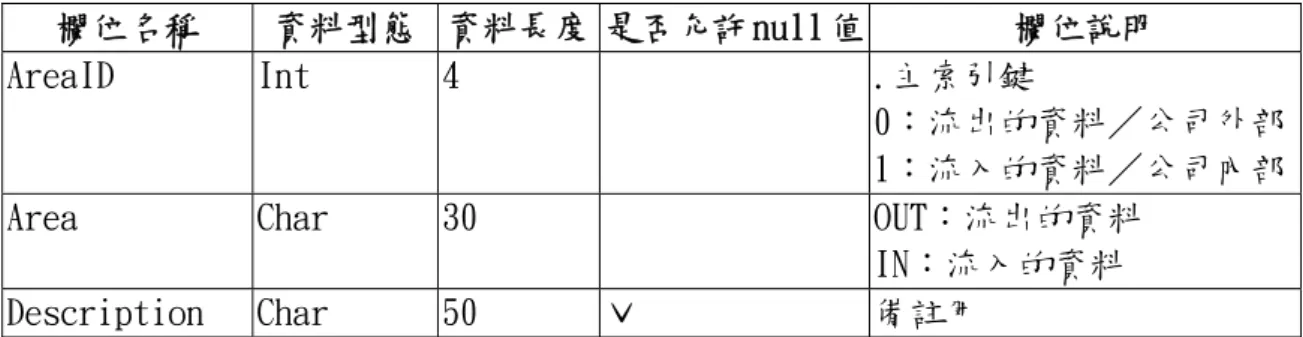

(43) 表 13 Region 維度資料表資料欄位 欄位名稱 AreaID. Area Description. 資料型態 資料長度 是否允許 null 值 欄位說明 Int 4 .主索引鍵 0：流出的資料／公司外部 1：流入的資料／公司內部 Char 30 OUT：流出的資料 IN：流入的資料 Char 50 ˇ 備註用. 3.2.3.3.5 資料移轉部份 設計每日由系統自動將 source database 轉至 data warehouse。 dw_netflow 資料表： 將 Store procedure 設定每 10 分鐘自動由 netflow table 將近 10 分鐘的 raw data 轉入 dw_netflow table。 其它的資料表： 包括了 Port、Interface、IP、Region、Protocol 等五個資料表，由於 資料的變動性較小，管理者可以自行透過資料庫軟體做新增或修改的動 作，或是撰寫新增修改的網頁介面，方便更新與管理。. 3.2.4 建立 Cube 由於事實資料表與維度資料表都己經設計好了，要實做 Cube 就變得非常的容易。本 論文使用 Microsoft SQL Server 所提供的 Analysis Services 工具來做為我們資料倉儲 的線上分析處理的決策支援工具，我們將透過它來建立 Cube。. 3.2.5 OLAP Report 前面我們使用了 Analysis Services 建立了一個強大的後端分析系統，再來就是提供 使用者透過 Internet/Intranet 的技術來存取並呈現線上分析的結果，本論文將使用 Strategy Companion 的 Analyzer 2005 來做為 OLAP 前端分析的工具。 34.
(44) Analyzer 2005 提供多種形式的分析表，我們可以依需要，將資料來源以拖拉的方式 將資料拖曳進報表中，即可簡單地完成一張分析表，透過系統提供的任意維度間階層組合 交叉分析功能，可更快速地達到不同角度來分析資料的目的。另外，若希望以統計圖的方 式呈現，我們也可以利用建立統計圖形的功能迅速地產生對應資料的統計圖形。 本論文希望透過 Analyzer 2005 來製作一個“目的地 Port 流量統計與監測“的分析 報表，透過報表來設定我們使用決策樹所分析出來的臨界值，透過此臨界值來提醒管理者 網路可能出現了某些異常狀況，同時藉由此報表來為有興趣的量值設定資料鑽研 （DrillDown）的功能，以及設定決策分析圖的樣式。 (a) 報表名稱：目的地 Port 流量統計與監測報表(area) 報表功能：針對目的地 Port 之流量加以統計，並對該值設定蠕蟲病毒的臨界值， 借以提醒網路管理者，流量異常情況的發生 使用 cube 名稱：cube_dwnflow_sifip_dport_area 選取維度：時間、port no 、in or out、ip、protocol name、start time 選取量值：fcount、pkts. 3.2.6 Customize Web AP 本論文為網路流量統計設計了一些功能較簡單的報表，最主要的用意是給網路管理者 一個想法，免費的工具固然好用，但有時候卻非完全盡如人意。這時候，做個自行開發流 量統計的系統也是個好主意，如此對於功能需求的彈性度會更大些。圖 9 為自行開發流量 統計系統 Netflow On Web（NOW）之開發環境。. 35.
(45) 圖 9 Netflow On Web 開發環境. Netflow On Web（NOW）是本論文自行開發之網路流量統計網頁程式，主要是依據 netflow 資料庫中的每日流量資料產生一些統計性的查詢報表，供網路管理者查詢。 Netflow On Web 開發環境： 開發軟體：ASP.NET 開發平台：.NET Framework 1.1 以上 網站伺服器：IIS 資料庫：Microsoft SQL Server 2000. Netflow On Web 主要功能： (a)Summary：列出每日流量之每筆 flow 的詳細資料。 (b)每日流入流出量：依據 flow 列出每日流入流出之總量. 36.
(46) (c)個別 IP 當日之流量排行：依據使用者選定之日期，列出當日各個 IP 之流量， 並依流量做降冪的排行。 (d)每個 Port 當日之流量排行：依據使用者選定之日期，列出當日各個 Port 之 流量，並依流量做降冪的排行。 (e)疑似病毒感染之 IP 列表：依據各種蠕蟲病毒所界定的流量臨界值，來判斷疑 似感染蠕蟲病毒之 IP 列表。. 37.
(47) 4.系統實作. 4.1 Decision Tree 在流量(flow)臨界值之分析 本論文將使用決策樹分析法來決定 netflow 流量的臨界值，以判別是否遭受病毒的攻 擊。在決定出幾種病毒的臨界值後，後面章節的系統設計與實作部份都將使用我們所定義 出來的臨界值。 由於網路上多數的病毒攻擊方式都採用 DDoS，所以我們將焦點放在 flow 的封包量 上；受攻擊的次數愈多，封包量就會愈大。 流量臨界值分析環境：Microsoft Analysis Services (SQL Server 2000)。. 4.1.1 MSBlast 病毒臨界值分析 在我們所擁有的歷史資料裡，依據 MSBlast 病毒的特性，我們將 pktsize 與 flowcount 以及 isWorm 這三個欄位放入決策樹中，讓決策樹來產生合理的臨界值。 (a) 決策樹所依據的資料表名稱：worm_msblast (b) worm_msblast 資料表資料欄位 表 14 worm_msblast table schema 欄位名稱 Item IP Protocol Port Pktsize Pktscount Flowcount. 資料型態 Numeric Varchar Varchar Numeric Numeric Numeric Numeric. wormType IsWorm. Varchar Char. ddate. Datetime. 資料長度 是否允許 null 值 欄位說明 9 流水號 15 flow 之來源 IP 位址 10 flow 所使用之通訊協定 9 flow 之目的地 Port 9 Packet 的大小(bytes) 9 Packet 的數量 9 此筆記錄在單位時間內，出現 的 flow 次數 20 感染病毒的形態 10 此筆記錄是否感染病毒 0：沒有感染病毒 1：己感染病毒 8 此筆 flow 所產生之日期時間 38.
(48) (c) 資料筆數 資料總筆數：719 中毒資料筆數：163 沒有中毒資料筆數：556 (b) 決策樹所需之值 Predictable columns：isWorm Input columns：pktsize、flowcount (c) 決策樹產生之結果 依據以上的條件值，決策樹產生的結果如下：. 圖 10 使用決策樹產生 MSBlast 病毒之決策樹狀圖 (1). 圖 10 依據現有資料庫中的資料說明了 flowcount >= 316.75(單位時間內 flow 的 數量)，有 98.8%的機會受到 MSBlast 病毒的攻擊。而另一個子節點則說明了若 flowcount <= 317.75 有 99.64%的機會不會受到此種病毒的攻擊。. 39.
(49) 圖 11 使用決策樹產生 MSBlast 病毒之決策樹狀圖 (2). (e) MSBlast 臨界值的設定：flowcount = 330 如圖 11 所示，由決策樹所決定出來的 flowcount 為 316.75，為方便取整數，我 們將值設定為 330，並將此臨界值進一步的做驗証，在驗証中若發現有不適合的現象， 我們再來修正此臨界值。. 4.1.2 CodeRed 病毒臨界值分析 在我們所擁有的歷史資料裡，依據 CodeRed 病毒的特性，我們將 pktsize 與 flowcount 以及 isWorm 這三個欄位放入決策樹中，讓決策樹來產生合理的臨界值。 (a)決策樹所依據的資料表名稱：worm_codered (b)worm_codered 資料表資料欄位. 40.
(50) 表 15 worm_codered table schema 欄位名稱 Item IP Protocol Port Pktsize Pktscount Flowcount wormType IsWorm. ddate. 資料型態 資料長度 是否允許 null 值 欄位說明 Numeric 9 流水號 Varchar 15 flow 之來源 IP 位址 Varchar 10 flow 所使用之通訊協定 Numeric 9 flow 之目的地 Port Numeric 9 Packet 的大小(bytes) Numeric 9 Packet 的數量 Numeric 9 此筆記錄在單位時間內，出現 的 flow 次數 Varchar 20 感染病毒的形態 Char 10 此筆記錄是否感染病毒 0：沒有感染病毒 1：己感染病毒 Datetime 8 此筆 flow 所產生之日期時間. (c) 資料筆數 資料總筆數：523 中毒資料筆數：40 沒有中毒資料筆數：483 (c)決策樹所需之值 Predictable columns：isWorm Input columns：pktsize、flowcount (d)決策樹產生之結果 依據以上的條件值，決策樹產生的結果如下：. 41.
(51) 圖 12 使用決策樹產生 CodeRed 病毒之決策樹狀圖. 如圖 12 所示，在“All＂根節點下分出了二層的子節點，每一個子節點其所佔的 資料筆數與機率值如下表：. 42.
(52) 表 16 CodeRed 決策樹狀圖中每個子節點所佔之資料筆數與機率值 Sub tree contents Isworm 值 / 資料筆數 Flowcount <= 994.75 0 / 447 1 / 6 Flowcount > 14.75 and 0 / 38 <= 406.75 1 / 6 Flowcount <= 14.75 or 0 / 409 > 406.75 1 / 0 Flowcount > 994.75 0 / 36 and <= 3202.75 1 / 7 Flowcount <= 1030.25 0 / 5 1 / 7 Flowcount > 1030.25 0 / 31 1 / 0 Flowcount > 3202.75 0 / 0 1 / 27. probability 98.25% 1.54% 82.98% 14.89% 99.51% 0.24% 80.43% 17.39% 40.00% 53.33% 94.12% 2.94% 33% 93.33%. (e)CodeRed 臨界值的設定：flowcount = 1000 由表 16 的樹狀圖表中我們可以看到＂flowcount <= 994.75＂子節點佔了 453 筆的資料筆數，不過大部分都是屬於 isworm = 0(沒有中毒的資料)，所以我們再 看看另一個子節點＂flowcount > 994.75 and <= 3202.75＂，它的總筆數有 43 筆，屬於中毒的筆數有 7 筆，沒有中毒的筆數有 36 筆，和 flowcount <= 994.75＂ 此子節點總筆數加起來共有 490 筆，佔絕大多數的資料了，所以，我們決定以將 994.75 取整數 1000 為 CodeRed flowcount 的臨界值。. 4.1.3 一般 DDos 攻擊病毒臨界值分析 在我們所擁有的歷史資料裡，依據 CodeRed 病毒的特性，我們將 pktsize 與 flowcount 以及 isWorm 這三個欄位放入決策樹中，讓決策樹來產生合理的臨界值。 (a)決策樹所依據的資料表名稱：worm_ddos (b)資料表資料欄位. 43.
(53) 表 17 worm_ddos table schema 欄位名稱 Item IP Protocol Port Pktsize Pktscount Flowcount wormType IsWorm. ddate. 資料型態 資料長度 是否允許 null 值 欄位說明 Numeric 9 流水號 Varchar 15 flow 之來源 IP 位址 Varchar 10 flow 所使用之通訊協定 Numeric 9 flow 之目的地 Port Numeric 9 Packet 的大小(bytes) Numeric 9 Packet 的數量 Numeric 9 此筆記錄在單位時間內，出現 的 flow 次數 Varchar 20 感染病毒的形態 Char 10 此筆記錄是否感染病毒 0：沒有感染病毒 1：己感染病毒 Datetime 8 此筆 flow 所產生的日期時間. (c)資料筆數 資料總筆數：482 中毒資料筆數：392 沒有中毒資料筆數：90 (d)決策樹所需之值 Predictable columns：isWorm Input columns：pktsize、flowcount (e)決策樹產生之結果 依據以上的條件值，決策樹產生的結果如下：. 44.
(54) 圖 13 使用決策樹產生 DDoS 病毒之決策樹狀圖. 如圖 13 所示，在“All＂根節點下分了三個子節點，每一個子節點其所佔的資料 筆數與機率值請看表 18： 表 18 DDoS 決策樹狀圖中每個子節點所佔之資料筆數與機率值 Sub tree contents Flowcount <= 21.25. Isworm 值 / 資料筆數 0 / 22 1 / 0 Flowcount > 21.25 and 0 / 60 <= 936.25 1 / 99 Flowcount > 936.25 0 / 8 1 / 293. probability 92.00% 4.00% 37.65% 61.73% 2.96% 97.71%. (f)DDoS 臨界值的設定：flowcount = 30 由表 18 的樹狀圖表中我們可以看到＂flowcount <= 21.25＂子節點 isworm=0 的筆數佔了 22 筆(沒有中毒的資料)，所以我們再看看另一個子節點＂flowcount > 21.25 and <= 936.25＂，它的總筆數有 159 筆，屬於中毒的筆數有 99 筆，沒有 中毒的筆數有 60 筆，和 flowcount <= 21.25＂此子節點沒有中毒的筆數加總起 來己經有 82 筆，對沒有中毒的筆數來說己佔絕大多數的資料了，所以，我們決定 45.
(55) 將 21.25 取整數 30 為 DDoS flowcount 的臨界值。. 46.
(56) 4.2 流量(flow)臨界值之驗証 在 4.1 節中我們為幾個俱攻擊性的病毒使用了決策樹模型分別為其單位時間內 netflow 之 flow 數量決定了臨界值；. 表 19 決策樹模型分析出各病毒種類之所屬 flow 臨界值一欄表 病毒種類 MSBlast CodeRed DDoS 攻擊. 單位時間內 flow 數量之臨界值 330 1000 30. 以下我們將依據上面的臨界值來做驗証，以確保臨界值是有意義的。. 4.2.1 驗証 MSBlast 病毒 資料內容包含了已確定中毒及未中毒之 flow 資料； ． 驗証資料日期：2004/04/09 ~ 2004/04/12 ． 驗証臨界值：330 ． 驗証資料方式： 使用 SQL command 至資料庫中將歷史資料撈出，再做進一步的確認 SQL Command 與結果：. 47.
(57) 圖 14 MSBlast 資料驗証. 如圖 14 所示，在資料驗証上之說明：第 72 筆以後的資料其 flowcount 值皆大於 330，isWorm 欄位皆為 1(表示遭受病毒攻擊)，所以 330 是可以信任的臨界值。. 4.2.2 驗証 CodeRed 病毒 資料內容包含了已確定中毒及未中毒之 flow 資料； ． 驗証資料日期：2004/04/15 ~ 2004/04/22 ． 驗証臨界值：1000 ． 驗証資料方式： 使用 SQL command 至資料庫中將歷史資料撈出，再做進一步的確認 SQL Command 與結果。. 48.
(58) 圖 15 CodeRed 資料驗証. 如圖 15 所示，在 DDoS 資料驗証之說明：第 50 筆以後的資料其 flowcount 值皆 大於 1000，isWorm 欄位皆為 1(表示遭受病毒攻擊)，所以 1000 是可以信任的臨界值。. 4.2.3 驗証 DDoS 攻擊 資料內容包含了已確定中毒及未中毒之 flow 資料； ． 驗証資料日期：2003/10/02 ~ 2003/11/12、2004/04/23 ~ 2004/08/31 ． 驗証臨界值：30 ． 驗証資料方式： 使用 SQL command 至資料庫中將歷史資料撈出，再做進一步的確認 SQL Command 與結果。. 49.
(59) 圖 16 DDoS 資料驗証. 如圖 16 所示，在 DDoS 資料驗証之說明：第 5 筆以後的資料其 flowcount 值皆大 於 30，isWorm 欄位皆為 1(表示遭受病毒攻擊)，所以 30 是可以信任的臨界值。. 50.
(60) 4.3 OLAP 系統實作 本論文系統實作部份的資料將以 NetFlow dump 出來之原始資料為基礎，基於此資料 將其應用於線上即時分析與自行開發之網頁應用程式上。 4.3.1 實作環境 作業系統 : Windows 2000 Server 資料庫 : Microsoft SQL Server 2000 網站伺服器：IIS 程式開發工具 : SQL Language 、ASP.NET 商業智慧軟體 : MS Analysis Services、Analyzer 2005. 在我們提供的整個系統實作部份，首先，要將 NetFlow 的原始資料擷取出來，並依據 要分析的主題將資料轉化成有意義的資訊，載入資料倉儲或資料超市的資料庫中，以做為 將來知識或智慧的資料源頭。本系統整個所涵蓋的內容包括了(1)資料粹取／轉換／載入 工具(ETL)，(2)資料分析平台設計工具（Analysis services），（3）線上分析呈現工具 （OLAP）及後端之查詢應用程式，請參考圖 17 資料轉化為最後智慧之流程。. 51.
(61) 圖 17 資料轉化成智慧的流程. 當然，從資料轉化成智慧的流程必得經過許多系統化或人工操作的加值部份（像是資 料的整理、篩選、擷取等等），並輔以工具的使用及對系統的探索，才能完成一個完整的 資料倉庫與商業智慧的解決方案。. 52.
(62) 4.3.2 系統實作步驟 在本節系統實作步驟裡，將分成 DataSource 部份、ETL 資料轉換部份、Data Cube、 Data Mining 決策樹模型建立臨界值運用於線上即時分析報表以及 Web 查詢報表等五大部 份，以下將一一詳細說明： Data Source 部份 由 Cisco Router dump 出來的 NetFlow 資料封包原始格式；如圖 18 所示：. 圖 18 由 Cisco Router dump 出的 NetFlow 格式 圖 18 的資料格式為 Cisco Router dump 出來的 netflow 資料，而框框內的資料才是 我們需要的 netflow 格式，其中包括了 SrcIf、SrcIPaddress、DestIf、DestIPaddress、 Pr、SrcP、DetP 以及 pkts。. 53.
(63) ETL (資料擷取與轉換至資料庫) 由 Data Source 之資料轉入資料庫，我們必須先在資料庫為其建構一個 netflow 資料 表格，netflow 資料表結構請參考前章節之表 3。 在有了資料表的結構後，我們必需使用 SQL 指令，將其建立於資料庫中，以儲存資料。 建立 netflow 資料表格之 SQL 指令：. 圖 19 建立 netflow 資料表格之 SQL 指令 在原始資料表的部份，除了歷史資料外，其它每日新增的資料受限於路由器儲存容量 與資源的限制，我們是以每分鐘為單位將資料擷取後再轉入 netflow 資料表格，也就是該 資料表是以累計的方式來運作，所以最新的資料會在該資料表的最後端，所以我們必須再 透過程式進行資料之整理與萃取以找出最乾淨之資料，供之後做出正確與完整之分析。經 由萃取後之資料，我們分別存在名為 ex_netflow 與 dw_netflow 之新資料表格內，接下來 要做的任何分析與資料探勘都將依據此新整理過後的資料表格，該資料表格之欄位說明如 下：. 54.
