(9) 摘要. 摘要. 關鍵詞：濕氣、白蟻、木構造古蹟. 一、 研究緣起 國內木結構古蹟及歷史建築約佔六成，然而木材為一生物性有機材料， 其主要成分纖維素、半纖維素、木質素係由碳、氫、氧三元素所構成之有機 高分子，當其使用於本省高溫多濕的環境時，易受生物性的環境因子（如： 真菌、蟲蟻等）與非生物性的環境因子（如：降雨、火等）的影響而產生劣 化。木材劣化可分為生物劣化、吸水吸濕劣化、天候劣化、應力劣化及人為 燃燒劣化等，在前述的木作劣化種類中，無論是生物劣化、吸水吸濕劣化、 天候劣化抑或是應力劣化，皆與木作含水率息息相關，前人的經驗也指出『至 少有 50%以上的建築物損壞歸因於濕氣』 。另外，生物劣化是國內古蹟大木構 架常見的劣化種類，近年來木構架受微生物與蟲蟻之侵害而產生腐蝕之情況 最為嚴重。腐朽蛀蝕除了減短木構造古蹟及歷史建築的使用壽命外，更對其 結構安全性造成很大的影響，尤其台灣的地理位置是處於環太平洋地震帶及 熱帶颶風帶上，一旦強震來臨，這些平常疏於維護的木構造古蹟及歷史建築 往往就成為災害的犧牲品。然而國內對濕氣與白蟻危害調查品質卻很粗糙， 造成古蹟修復品質低落，因此編纂『濕氣與白蟻對古蹟與歷史建築木作破壞 鑑定工作手冊』有其迫切性與重要性。針對上述，建議主管機關在未來進行 古蹟建築大木構造修復時能監督研究調查單位以及修復得標廠商依照本手冊 中之濕氣與白蟻調查方法來評估古蹟建築中木構件之濕氣以及白蟻損壞，以 對症下藥，確保古蹟修復之品質。 二、 研究方法與過程 (1) 收集國內外濕氣與白蟻對古蹟與歷史建築木作破壞鑑定之相關文 獻。 (2) 電阻式與高週波式含水率計進行木作破壞鑑定之校正與檢測實務。 (3) AE(Acoustic Emission)白蟻偵測儀進行白蟻蝕害之檢測實務。 XI.
(10) 濕氣與白蟻對古蹟與歷史建築木作破壞鑑定工作手冊 (4) 研擬濕氣與白蟻對古蹟與歷史建築木作破壞鑑定之操作程序。 三、 完成具體成果 經由本計畫之執行，完成具體成果如下： (1) 研發以含水率計與白蟻偵測儀調查濕氣與白蟻對古蹟與歷史建築木 作破壞鑑定之評估模式，供後續正確鑑定國內古蹟及歷史建築木作濕氣與白 蟻危害之參考使用。 (2) 編纂『濕氣與白蟻對古蹟與歷史建築木作破壞鑑定工作手冊』 ，供後 續正確維護國內古蹟及歷史建築木作之參考使用。. 四、 主要建議事項 (1) 監督古蹟與歷史建築研究調查單位以及修復得標廠商依照本手冊進 行古蹟木構造濕氣與白蟻調查(立即可行建議)。 (2) 古蹟建築木構造濕氣以及白蟻損壞檢測人員之訓練與認證(中長期建 議)。. XII.
(11) 摘要. 摘要. 關鍵詞：濕氣、白蟻、古蹟. 一、 研究緣起 國內木結構古蹟及歷史建築約佔六成，然而木材為一生物性有機材料， 其主要成分纖維素、半纖維素、木質素係由碳、氫、氧三元素所構成之有機 高分子，當其使用於本省高溫多濕的環境時，易受生物性的環境因子（如： 真菌、蟲蟻等）與非生物性的環境因子（如：降雨、火等）的影響而產生劣 化。木材劣化可分為生物劣化、吸水吸濕劣化、天候劣化、應力劣化及人為 燃燒劣化等，在前述的木作劣化種類中，無論是生物劣化、吸水吸濕劣化、 天候劣化抑或是應力劣化，皆與木作含水率息息相關，前人的經驗也指出『至 少有 50%以上的建築物損壞歸因於濕氣』 。另外，生物劣化是國內古蹟大木構 架常見的劣化種類，近年來木構架受微生物與蟲蟻之侵害而產生腐蝕之情況 最為嚴重。腐朽蛀蝕除了減短木構造古蹟及歷史建築的使用壽命外，更對其 結構安全性造成很大的影響，尤其台灣的地理位置是處於環太平洋地震帶及 熱帶颶風帶上，一旦強震來臨，這些平常疏於維護的木構造古蹟及歷史建築 往往就成為災害的犧牲品。然而國內對濕氣與白蟻危害調查品質卻很粗糙， 造成古蹟修復品質低落，因此編纂『濕氣與白蟻對古蹟與歷史建築木作破壞 鑑定工作手冊』有其迫切性與重要性。針對上述，建議主管機關在未來進行 古蹟建築大木構造修復時能監督研究調查單位以及修復得標廠商依照本手冊 中之濕氣與白蟻調查方法來評估古蹟建築中木構件之濕氣以及白蟻損壞，以 對症下藥，確保古蹟修復之品質。 二、 研究方法與過程 (1) 收集國內外濕氣與白蟻對古蹟與歷史建築木作破壞鑑定之相關文 獻。 (2) 電阻式與高週波式含水率計進行木作破壞鑑定之校正與檢測實務。 (3) AE(Acoustic Emission)白蟻偵測儀進行白蟻蝕害之檢測實務。 XI.
(12) 濕氣與白蟻對古蹟與歷史建築木作破壞鑑定工作手冊 (4) 研擬濕氣與白蟻對古蹟與歷史建築木作破壞鑑定之操作程序。 三、 完成具體成果 經由本計畫之執行，完成具體成果如下： (1) 研發以含水率計與白蟻偵測儀調查濕氣與白蟻對古蹟與歷史建築木 作破壞鑑定之評估模式，供後續正確鑑定國內古蹟及歷史建築木作濕氣與白 蟻危害之參考使用。 (2) 編纂『濕氣與白蟻對古蹟與歷史建築木作破壞鑑定工作手冊』 ，供後 續正確維護國內古蹟及歷史建築木作之參考使用。. 四、 主要建議事項 (1) 監督古蹟與歷史建築研究調查單位以及修復得標廠商依照本手冊進 行古蹟木構造濕氣與白蟻調查(立即可行建議)。 (2) 古蹟建築木構造濕氣以及白蟻損壞檢測人員之訓練與認證(中長期建 議)。. XII.
(13) 摘要 Handbook for wooden member damage inspection of humidity and termite in historical buildings Key words： Humidity, Termite, Historical buildings The purpose of this study was to make a handbook for wooden member damage inspection of humidity and termite in historical buildings in Taiwan. The content of this project included: (1)Paper collection for wooden member damage inspection of humidity and termite in national monument and historical building (2)Wood moisture meter investigate damage condition for wooden member. (3)Termite inspection equipment (Acoustic Emission) investigates the termite activity. (4)Established 「 handbook for wooden member damage inspection of humidity and termite in national monument and historical building」. After successful research, the followings are suggested: (1) The investigation units for wooden member damage by humidity and termite in national monument and historical building should follow this handbook in the future. (2) The training program for wooden member damage inspection of humidity and termite in historical buildings in Taiwan must be provided in the future.. XIII.
(14) 第一章 總論. 第一章 總論 第一節 研究計畫背景 國內木結構古蹟及歷史建築約佔六成，然而木材為一生物性有機材料，其 主要成分纖維素、半纖維素、木質素係由碳、氫、氧三元素所構成之有機高分 子，當其使用於本省高溫多濕的環境時，易受生物性的環境因子（如：真菌、 蟲蟻等）與非生物性的環境因子（如：降雨、火等）的影響而產生劣化。木材 劣化可分為生物劣化､吸水吸濕劣化､天候劣化､應力劣化及人為燃燒劣化等， 在前述的木作劣化種類中，無論是生物劣化、吸水吸濕劣化、天候劣化抑或是 應力劣化，皆與木作含水率息息相關，前人的經驗也指出『至少有 50%以上的 建築物損壞歸因於濕氣』。另外，生物劣化是國內古蹟大木構架常見的劣化種 類，近年來木構架受微生物與蟲蟻之侵害而產生腐蝕之情況最為嚴重。腐朽蛀 蝕除了減短木構造古蹟及歷史建築的使用壽命外，更對其結構安全性造成很大 的影響，尤其台灣的地理位置是處於環太平洋地震帶及熱帶颶風帶上，一旦強 震來臨，這些平常疏於維護的木構造古蹟及歷史建築往往就成為災害的犧牲 品。然而國內對濕氣與白蟻危害調查品質卻很粗糙，造成古蹟修復品質低落， 因此編纂『濕氣與白蟻對古蹟與歷史建築木作破壞鑑定工作手冊』有其迫切性 與重要性。 為達保存古蹟及歷史建築木構造之目的，建研所已針對木作非破壞檢測 儀器設備(包括含水率計與白蟻偵測儀)建置進行研究，即將採購。然而使用 科學儀器對古蹟及歷史建築濕氣與白蟻破壞鑑定之實用工作手冊則尚未編 纂。. 1.
(15) 濕氣與白蟻對古蹟與歷史建築木作破壞鑑定工作手冊. 第二節 研究計畫目的 本研究目的擬收集國外濕氣與白蟻對木作古蹟與歷史建築破壞鑑定之評 估方法，並且接續建研所 93 年度「木作非破壞性診斷設備建置規劃之研究」， 採用建研所以及本研究室購置之含水率計以及白蟻偵測儀來進行濕氣以及白 蟻損壞評估，後續並以實際範例解說，且編纂相關操作手冊。歸納研究目的如 下： 1. 研發以含水率計與白蟻偵測儀調查濕氣與白蟻對古蹟與歷史建築木 作破壞鑑定之評估模式，供後續正確鑑定國內古蹟及歷史建築木作濕 氣與白蟻危害之參考使用。 2. 編纂『濕氣與白蟻對古蹟與歷史建築木作破壞鑑定工作手冊』，供後 續正確維護國內古蹟及歷史建築木作之參考使用. 2.
(16) 第一章 總論. 第三節 研究方法及進行步驟. 壹、研究方法 (1) 收集國內外濕氣與白蟻對古蹟與歷史建築木作破壞鑑定之相關文獻。 (2) 電阻式與高週波式含水率計進行木作破壞鑑定之校正與檢測實務。 (3) AE(Acoustic Emission)白蟻偵測儀進行白蟻食害之檢測實務。 (4) 研擬濕氣與白蟻對古蹟與歷史建築木作破壞鑑定之操作程序。. 貳、進行步驟. 圖 1.3.1 研究流程圖. 研究主題確立. 資料收集 與分析. 木作破壞 鑑定之校 正與檢測 實務. 白蟻偵測 儀進行白 蟻蝕害之 檢測實務. 研擬濕氣與白蟻對古蹟與歷史 建築木作破壞鑑定之操作程序. 3.
(17) 濕氣與白蟻對古蹟與歷史建築木作破壞鑑定工作手冊. 第四節 預期完成之工作項目及具體成果 經由本計畫之執行，預期可完成如下之具體成果： 1.. 研發以含水率計與白蟻偵測儀調查濕氣與白蟻對古蹟與歷史建築木作 破壞鑑定之評估模式，供後續正確鑑定國內古蹟及歷史建築木作濕氣 與白蟻危害之參考使用。. 2.. 編纂『濕氣與白蟻對古蹟與歷史建築木作破壞鑑定工作手冊』 ，供後續 正確維護國內古蹟及歷史建築木作之參考使用。. 4.
(18) 第三章 濕氣檢測. 第二章 木材特性及其劣化 第一節 濕氣及其危害木材 木材在高溫潮濕的環境容易造成腐朽的情形，即使經過乾燥處理的木 材，在此環境中仍敵不過腐朽之摧殘，主因是遭受木材腐朽菌(Wood decay fungi)破壞所致，主要分為白腐菌和褐腐菌。引起木材腐朽之真菌，須有適 當環境條件方能發生，如：(1)適當的溫度供其生長或入侵(24~32℃)，(2) 適當的濕度(30~75% RH)，(3)充足的空氣或含氧量，(4)充足且適當的食物 供應，(5)適宜的酸鹼值環境(多數菌蟲生長於酸性環境中)。在空氣中浮游 之木材腐朽菌的孢子，沈澱在木材表面後，當在適度水分與溫度環境下即會 發芽，成為菌絲侵入木材中，侵入之菌絲會分泌酵素，將纖維素、半纖維素、 木質素等之木材構成成分分解並當作其營養源加以吸收，進一步成長，菌絲 會集結而成菌絲束，不久會成為子實體而使孢子飛散。在此木材腐朽菌之成 長過程，木材會發生菌絲之侵入，水分之增加、變色、潰陷（collapse）、 化學成分之變化、脆弱化、重量減少、強度降低、空洞化等現象。木材之腐 朽許多會發生在木材表面部分（表面腐朽），而在橫向接合或縱向接合處部 分，與腐朽材相接觸之對方部材的表面部分是健全的，但在其內部則有腐朽 （內部腐朽）之情形。. 第二節 昆蟲及其危害木材 蛀蟲以木材維生，雖不會造成嚴重的木材結構崩解，但部份蟲類寄居可 達很長的時間，若未經處理，木構件破壞現象將持續進行。通常木材乾燥可 減少菌蟲類的危害，但一般常見的木構件雖經乾燥處理仍受到蟲的侵襲，此 類是指專以木材(纖維)維生的甲蟲的幼蟲攻擊所造成。相關蛀蟲的性質及種 類如表 2.2.1。. 5.

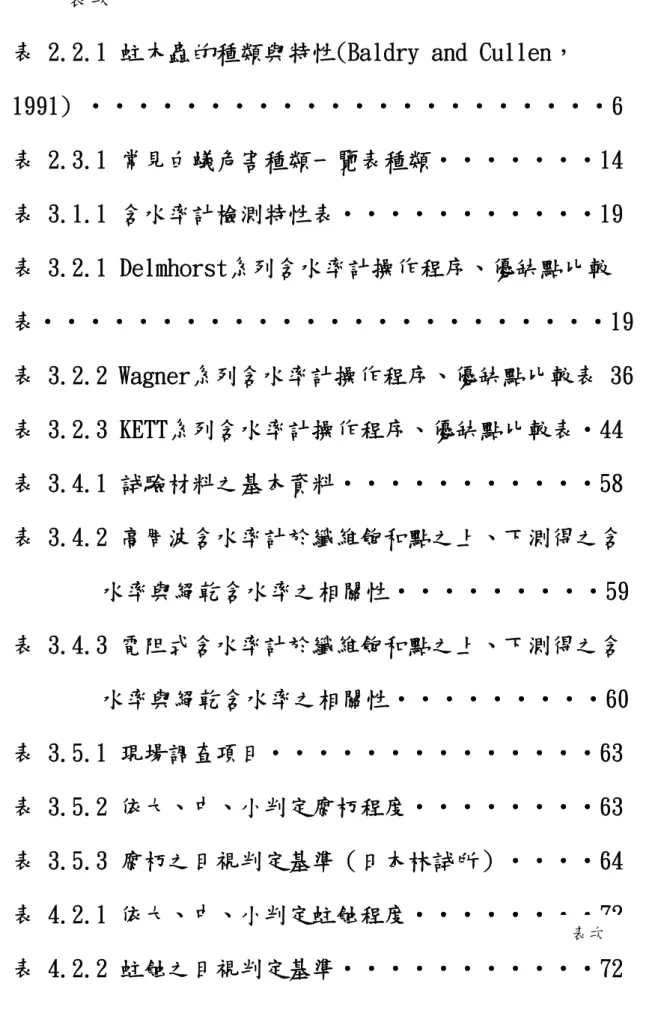

(19) 濕氣與白蟻對古蹟與歷史建築木作破壞鑑定工作手冊. 表 2.2.1 蛀木蟲的種類與特性(Baldry and Cullen，1991) 家具甲蟲. 1. 一般蛀蟲即是此類. Amobium. 2. 主要攻擊針葉樹，部分攻擊闊葉樹. punnctatum. 3. 喜歡在潮濕環境，屋頂或懸浮樓版中. (常為 Funiture. 4. 幼蟲會活 2~5 年，但易受熱氣致死. 危害乾. beetle). 木的甲. 粉蛀木蛀蟲. 1. 通常在闊葉樹中，新舊材都能危害. Lyctus brunneus. 2. 會重複危害，發現時已危害 3 個月至 3 年. (Powder-post. 3. 會造成木材內部孔道密佈及外表小孔. 蟲類. beetle) 家長角甲蟲. 1. 通常攻擊針葉樹. Hylotrupes. 2. 生活史 3~12 年，成蟲約 2cm. bajulus. 3. 幼蟲在內部蛀蝕無外表蟲孔不易發現. (House Longhorn beetle) 危害潮. 催死蟲. 1. 通常於老舊的木結構之闊葉樹中. 濕或輕. Xestobium. 2. 喜歡潮濕環境的乾木中，幼蟲可活 10 年. 微腐朽. rufovillosum. 3. 常伴隨腐朽菌一起侵害. 木的甲. (Deathwatch. 蟲類. beetle) 象鼻蛀木蟲. 1. 喜歡在潮濕或經腐朽菌腐蝕的木材中. 危害潮. (Wood-boring. 2. 幼蟲蛀蝕 12 個月後會產生表面粗糙. 濕或嚴. weevils). 3. 造成網狀孔道並充滿粉狀木屑. 重腐朽. 碼頭蛀蟲. 1. 喜歡極潮濕腐朽過後的木材. 木的蟲. Nacerda melanura. 2. 成蟲約 1.3cm. (Wharf borer). 3. 將木材蛀蝕後造成孔洞並引來腐朽菌. 類. 6.
(20) 第三章 濕氣檢測 小型甲蟲或食菌甲. 1. 喜愛在乾燥木材上蛀蝕. 蟲. 2. 小型甲蟲常於製材時潛藏於木材中. Scolytid、. 3. 食菌甲蟲將菌類帶入使木材變色. Platypodid. 4. 通常會造成嚴重危害. 造成木. (Pinhole borer. 材瑕疵. Ambrosia beetle). 的蟲類. 木蜂類. 1. 通常出現在針葉樹或較不健康的木材上. (Wood wasp). 2. 造成曲折、圓形孔洞. 吉丁蟲. 1. 喜愛乾燥木材. Buprestid. 2. 可達數月之久. 天牛或圓頭蛀蟲. 1. 比較喜愛在乾燥木材上蛀蝕. Cerambycidae. 2. 大部分對樹皮下的部分攻擊. (Forest longhorn beetle). 甲蟲將卵產於木材表面上或木材裂隙中，再孵化成幼蟲，幼蟲於木材內 部啃食挖掘如隧道般網狀而綿密的孔洞，牠們分解木材中的纖維素及其他成 分以作為生長的養分，經過最少一年以上(通常 1~5 年)幼蟲變成蛹，最後經 數週後變為成蟲(圖 2.2.1，為其生活史)，然而成蟲本身對於木材並不會造 成危害，只是附有傳宗接代的任務而已。大部分蛀木蟲的幼蟲會在生存的孔 洞中與下方排出粉狀的木屑與排遺，因而由排遺的特性、顏色、大小等了解 蛀蟲的種類。. 7.

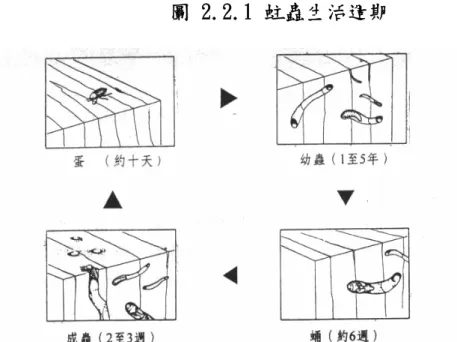

(21) 濕氣與白蟻對古蹟與歷史建築木作破壞鑑定工作手冊. 圖 2.2.1 蛀蟲生活週期. (Baldry and Cullen，1994：14). 第三節 白蟻的生態及其危害木材 在昆蟲中，危害木材最甚者，首推白蟻。全世界白蟻種類約有 2000 種， 15%對於人為環境中的木料、植物、其他天然纖維素物質有害。除部份富含 天然抽出物的木材外，其他對於白蟻抵抗皆很低；而其他物質雖不是食物來 源，如水泥、磚牆等都可能會被鑿穿。 由於白蟻種類不同，生活習性也不相同，如家白蟻會築大巢造成集中危 害，故破壞較快，但也因為白蟻集中，防治時效果也較顯著；而有些則會分 散築巢，雖破壞較慢，但防治成效不一定大。其中，台灣有四科，共 15 種 白蟻，較常出現的有：黃胸散白蟻(Reticulitermes flaviceps Oshima) 、 家 白 蟻 (Coptotermes formosanus Shiraki) 、 黑 翅 白 蟻 ( 或 台 灣 白 蟻 ，. Odontotermes formosanus Shiraki) 、 截 頭 堆 砂 白 蟻 (Cryptotermes domesticus Haviland)。家白蟻出現最早的紀錄即在台灣，過去亞洲各地除 了蘇俄及中亞一部分外，是危害最嚴重的一種，更因為適應性強，在各地廣 為擴散，成為一種世界性的重要害蟲。黑翅白蟻破壞則多為野外的木質材 8.
(22) 第三章 濕氣檢測 料，且多埋入土壤中，被害物如枕木、圍籬、電線桿等；截頭堆砂白蟻食住 同在一處，咬下的細木屑和排出的糞粒，一部份通過木材表面的小孔推出巢 外，落在下方形成小堆故名堆砂白蟻；黃胸散白蟻的危害變異大，自居家或 野外都會出現，甚至會咬食地下電纜和其他材料，但多為小數量的蟻群。三 種最常見的白蟻，其交配婚飛之時間條件不同，黃胸散白蟻只在 3~4 月，家 白蟻在 5~7 月，黑翅白蟻自 4 月起，可延至 10 月。 依築巢性質，區分成四種： A. 地下白蟻(Subterranean Termite)：築巢多在地下，或有部分擴展到木 材中而分主副巢。 B. 乾木白蟻(Drywood Termite)：築巢在木材中，少與地面接觸，所需的濕 氣較低，甚至在含水率 5~8%亦會出現。 C. 濕木白蟻(Dampwood Termite)：需較多的濕氣，大多築巢在高於氣乾含 水率的木材中。 D. 刈草白蟻(Foraging Termite)：與木材關係少，多對植物及其他農作物 危害大。 壹、白蟻之社會 一、真社會性之白蟻 白蟻是以蟻后、蟻王為中心組成「家族」，一般稱之為群體（colony） ， 堀出蟻道，許多個體會在一起生活著。有好幾個世代亦會同時生活，共同進 行撫育下一代，其會區分成產卵者與不會產卵者，進行如此生活之昆蟲稱之 「真社會性昆蟲」。 二、階段分化與功能分擔 白蟻是以蟻后或蟻王為中心，形成很大之群體，各個白蟻有階級區分。 所謂階級是為從事特殊工作之目的，而成立特殊化之群體者，各個階級為使. 9.
(23) 濕氣與白蟻對古蹟與歷史建築木作破壞鑑定工作手冊 在群體內能持續維持之目的，而分擔著其功能，可依其形狀、大小、年齡等 加以區分，如（圖 2.3.1）所示。. 圖 2.3.1 白蟻之階段分化. （松本，1983） 白蟻之社會，大概可區分成會產卵之生殖階級與不會產卵之非生殖階 級。生殖階級是在群體中唯一會交尾、產卵之個體，即是蟻后與蟻王。這些 是區別成第一次生殖蟲與第二次生殖蟲。所謂第一次生殖蟲是結婚飛行（婚 飛）出現之際雌雄會交尾而築巢，進行生殖活動者。但是，第一次生殖蟲會 以某種理由而不能繼續進行生殖活動，例如因病死亡而無法產卵時，該群體 就會滅掉。該情形下，從群體中，至今為止從事勞動之個體，雖為非生殖階 級，但其卵巢或精巢是很發達，即會發揮當作為生殖蟲之功能，如此所出現 之生殖蟲稱之為第二次生殖蟲。第二次生殖蟲亦有被稱為補充生殖蟲或副生 殖蟲。但並非群體（colony）之成員全部成為第二次生殖蟲，依白蟻之族群， 能成為生殖階級之非生殖階級是已決定的。像這樣補充欠缺階級使能維持群 體之進出制度可說是白蟻之繁榮理由之一。 非生殖階級是區分成工蟻與兵蟻。工蟻是從事攝食、照料群體之其他個 體、維持蟻巢等之勞動工作。一部分之白蟻是工蟻之代替，而具有擬工蟻之. 10.
(24) 第三章 濕氣檢測 階級，擬工蟻工作是與工蟻無不同，但其是有可能成為生殖階級個體，可與 完全不能產卵之工蟻相區別。兵蟻是從事群體防衛之階級，其具有硬而特殊 化之頭部，具有抵抗外敵保護蟻巢之功能，幾乎所有之白蟻均具有兵蟻。 這些構成群體之成員以外，有幼蟲與蛹（nymph） 。幼蟲是卵剛孵化之個 體，半透明而柔軟，是成為工蟻或兵蟻前之個體，無法從事勞動工作。蛹是 從幼蟲中，成為第一次生殖蟲之目的，應成長為婚飛之有翅白蟻之個體，因 此，在其背上有將來會成為翅膀之翅芽。 白蟻因是不完全變態昆蟲，像蝴蝶、甲蟲是沒有蛹之期間。其與蝴蝶或 甲蟲同樣的在出生後即與父母親代為相同形狀，隨著每次的脫皮而漸漸的變 大。因此，從卵至孵化之蟻，是反覆脫皮而區分成各種階級。全部之個體是 至幼蟲階段為止為同樣的成長，但從此開始則區分成向具有翅芽之蛹、有翅 蟲與工蟻或兵蟻分化者。最終至成蟲階段為止，尚能脫皮者只有有翅白蟻， 其後之成員是至變成幼蟲之階段，就完成其一生，即小的幼蟲們會照顧父母 之生活即為白蟻的社會。 此階級分化過程之控制是由蟻后或蟻王會產生費爾蒙，對於各個體之幼 蟲荷爾蒙或脫皮荷爾蒙加以控制以完成者。 三、新蟻巢的開始 在六月高溫高濕之傍晚，可看到成群有翅白蟻會群聚，在路燈下飛舞， 此現象被稱為白蟻之婚飛，稱之「群飛」。當看到從建築物之柱材有翅白蟻 飛出時，才開始會感覺到建築物裡已遭受到白蟻之危害。此群飛時期是依各 種白蟻而定。 降至地面之有翅白蟻是會使其翅全部脫落，無翅之雌白蟻會提高其尾 部，而雄白蟻會跟隨其後面，即雌白蟻在前，雄白蟻在後，成對去尋找築巢 之場所。當找到可落腳之場所時，其即為蟻王與蟻后，在此進行交尾產卵， 新的群體即從此開始。從最初之幼蟲能充分的養育為止，成為母親之蟻后會 11.
(25) 濕氣與白蟻對古蹟與歷史建築木作破壞鑑定工作手冊 照顧這些幼蟲，但當幼蟲會工作後，取餌或養育下一代之工作就交給他們， 蟻后就專司產卵，不久之後小的家族即漸漸的變大，最後變成巨大之群體。 其巢經過若干年後已充分的大時，為製造新的蟻后與蟻王之目的，從巢 中有翅白蟻即會飛出。 貳、白蟻常見種類 一、 黃胸散白蟻(Reticulitermes flaviceps Oshima) 兵蟻頭黃褐色，上顎紫褐色。頭殼被毛較稀。頭殼長方形，頭殼長 1.71-2.09mm，頭寬 1.10-1.16mm，兩側近平行，向後稍擴；額峰略隆，額間 近平。上唇矛狀，唇端狹圓至尖圓；具端毛、亞端毛和側端毛，上顎軍刀狀， 顎體較直，右顎端幾未彎，左顎端稍彎。觸角 16 節。後頦腰狹 0.18-0.21mm , 腰指數 0.36-0.44mm。前胸背板中區毛 20 餘根。有翅成蟲頭殼栗褐色，前胸 背板灰黃色，後頦灰黃色，足腿節深黃褐色，脛節黃褐色。黃胸散白蟻無定 型的蟻巢，一個群體內的個體通常只有數百頭，喜歡陰暗潮濕的環境，在建 築物中常危害地板撂閘極、踢腳板、底層門框等基部 2 米以下的木構件。一 般在每年 10 月羽化，於次年 2-4 月分飛，分飛時間以 12︰00-14︰00 較為 普遍。 二、 家白蟻(Coptotermes formosanus Shiraki) 兵蟻頭殼長 1.51-1.68mm，頭寬 1.17-1.24mm。頭及觸角淡黃色，上顎 黑褐色，腹部乳白色。由背面看，頭呈橢圓形，位於頭前端的一個微突起的 短管上，如被觸動時，能分泌乳狀汁液。上顎鐮刀形，前部彎向中線。腹部 背板具有均勻分散的鬃毛，後緣有一行鬃毛。前胸背板平坦，較頭狹窄，前 緣及后緣中央有缺刻。有翅成蟲體長 13.50-15.00mm；頭背面深黃褐色，胸、 腹背面褐黃色，腹部腹面黃色，翅微具淡黃色。台灣家白蟻的分飛一般在 4 月下旬至 6 月下旬的傍晚 19︰00 左右。這類白蟻群體大，個體數量多而集 中，可在建築物上或在地下構築大型複雜的蟻巢。 12.
(26) 第三章 濕氣檢測 三、 黑翅白蟻(或台灣白蟻，Odontotermes formosanus Shiraki) 兵蟻頭殼長 1.50-1.77mm，頭寬 1.27-1.44mm；頭暗深黃色，腹部淡黃 色至灰白色（酒精浸漬的標本往往頭的全部或局部轉為褐色） ；頭部毛稀疏， 胸、腹有較密集的毛；頭部由背面看為卵形，長大於寬，最寬處在頭部的中 後段，向前端略狹窄；額部頗平；上顎鐮刀形，左上顎中點的前方有一顯著 的齒，齒尖斜朝向前，右上顎的內緣的相當部位有一微齒；上唇舌形。前胸 背板前部窄，斜翹起，後部較寬，由上方看形如元寶，前部和後部在兩側的 交角處各有一斜向後方的裂溝，前緣及后緣中央皆有凹刻。有翅成蟲體長 27.00- 29.50mm；體黑褐色，翅也是黑褐色；頭部圓形，複眼橢圓形，單眼 亦是橢圓形，與複眼的距離等於單眼的長度；觸角 19 節，第 2 節長於第 3 節。本種白蟻在-7 月雷雨中或大雨后的傍晚發生分飛。構築大型複雜的蟻 巢，棲居於地下。 四、 截頭堆砂白蟻(Cryptotermes domesticus Haviland) 兵蟻體長 5.50-6.50mm，頭短小，方形；頭前端呈垂直或大於垂直之截 斷面，並具有凹凸不平的結構；截面邊緣厚而略隆起，在頂部中央有一凹入 之缺刻；由側面看與大顎形成小於 90 度的交角，大顎內側有 3-4 個缺刻， 各缺刻之間距頗遠；兩大顎之尖端皆彎向中線。有翅成蟲體長 8.74-9.64mm； 頭暗黃色，胸、腹、足、觸角淡黃色；翅鱗和翅脈暗黃；翅膜透明無色；頭 長方形；觸角 16 節，第 3、4、5 節相等，略短於第 2 節；在每側觸角窩的 背方有一淡色斑點，呈不完整圓形，大於單眼；前胸背板與頭等寬或寬於頭， 前、後緣中央皆內凹；前翅鱗顯著大於後翅鱗；翅中脈在翅中點以後折轉與 徑分脈相連。. 13.

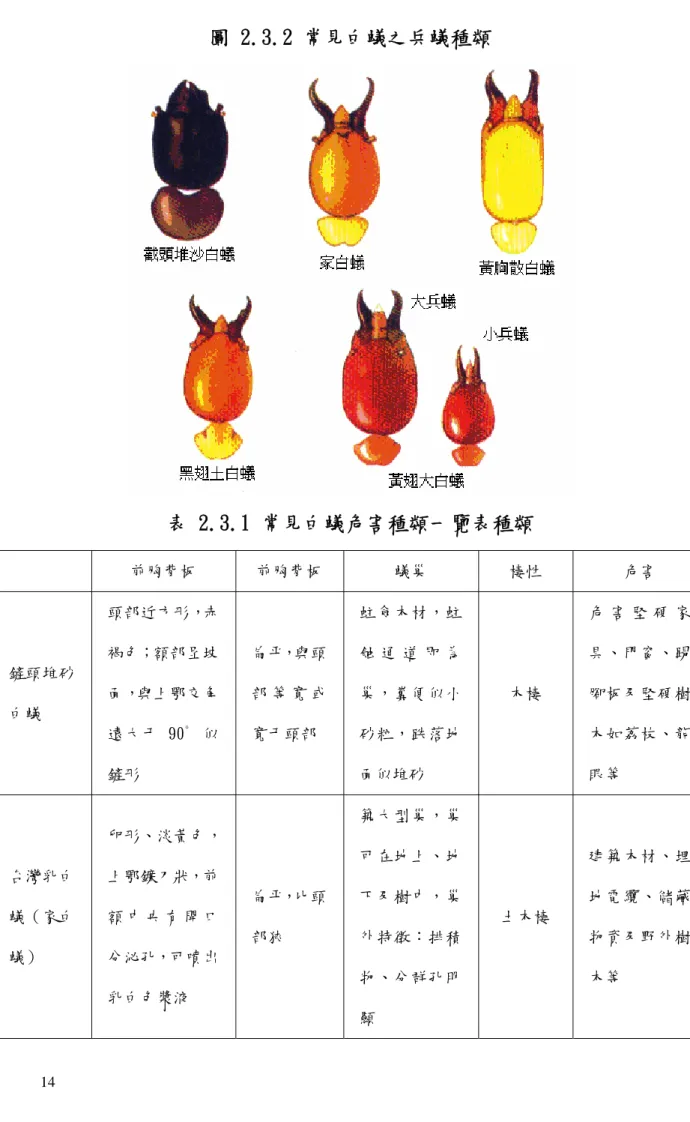

(27) 濕氣與白蟻對古蹟與歷史建築木作破壞鑑定工作手冊. 圖 2.3.2 常見白蟻之兵蟻種類. 表 2.3.1 常見白蟻危害種類一覽表種類 前胸背板. 前胸背板. 頭部近方形，赤. 蟻巢. 棲性. 危害. 蛀食木材，蛀. 危害堅硬家 具、門窗、踢. 褐色；額部呈坡. 扁平，與頭. 蝕通道即為. 面，與上鄂交角. 部等寬或. 巢，糞便似小. 遠大于 90゜似. 寬于頭部. 砂粒，跌落地. 木如荔枝、龍. 面似堆砂. 眼等. 鏟頭堆砂 木棲. 腳板及堅硬樹. 白蟻. 鏟形. 築大型巢，巢 卵形、淡黃色， 可在地上、地 台灣乳白. 上鄂鐮刀狀，前. 蟻（家白. 額中央有開口. 蟻）. 分泌孔，可噴出. 扁平，比頭. 下及樹中，巢. 地電纜、儲藏 土木棲. 部狹. 外特徵︰排積. 物資及野外樹. 物、分群孔明. 木等. 乳白色漿液 顯. 14. 建築木材、埋.
(28) 第三章 濕氣檢測 頭部長方形、兩 側平行或后稍 棲南散白. 不築大型蟻 擴，毛序較多，. 扁平，比頭. 上 唇 有 側 端. 狹，毛較多. 蟻（黃肢. 巢、群體較. 散白蟻）. 門、窗、地板、 土木棲. 小，比較分散. 護牆板、踢腳 板、樹木. 毛，額部隆起明 顯 在地下築巢、 前 緣 翹. 深可達 2─3. 起，似馬鞍. 米，由諸多菌. 主要危害堤壩. 頭部卵圓形、左 黑翅土白. 土棲. 上鄂前方有一 蟻. 狀，比頭部. 圃組成巢群，. 狹. 分群孔呈小土. 及農作物、房 屋地面木架構. 小齒，工蟻單型. 堆凸起 頭部卵圓形、左 上鄂前有一小 海南土白. 主巢比黑翅土. 齒，工蟻分大小. 白蟻簡單、巢 同上. 蟻. 二型、兵蟻個體. 體較小，沒有. 比黑翅土白蟻. 明顯王宮. 土棲. 同上. 土棲. 堤壩及農作物. 小 寬卵形、前后緣 聚合，中間兩側 前緣翹起. 巢在地下深 1. 呈 馬 鞍. 米左右，分飛. 狀，比頭部. 孔呈半月形，. 狹. 凹下. 平行，頭部紅棕 黃翅大白 色，上唇頂有三 蟻 角形透明端， 工、兵有大小二 型. 15.
(29) 濕氣與白蟻對古蹟與歷史建築木作破壞鑑定工作手冊. 16.
(30) 第三章 濕氣檢測. 第三章. 濕氣檢測. 第一節 含水率計檢測法特性 木材之含水率即木材內含有水分對其絕乾質量之百分率，木材由樹木砍伐下 來作為木材利用時，必須經過乾燥的程序，使木材之含水率控制在一定的範圍 內，如此可避免木材在利用時有其他的缺點產生，如收縮產生裂隙、乾燥產生變 形、反翹等，影響木材性質與使用期限。古蹟與歷史建築之木構件均經過一段長 久時間的使用，其含水率應保持在該地區之平衡含水率狀態下，亦即在自然大氣 中長期放置，在一定的溫度與相對濕度的情形下，木材內之水分因木材具有吸脫 濕之特性，會與大氣條件相對應之水分含量取得平衡狀態，此時之木材含水率稱 之為平衡含水率或氣乾含水率。台灣全省之年平均氣乾含水率為 15~17%之間， 亦即古蹟與歷史建築木構件之含水率應維持在此範圍內為佳，一般檢測時無法進 行全年之評估，因此經驗上仍以 20%含水率以內為佳。 木材含水率之檢測係利用專業型木材含水率計進行檢測，目的在瞭解古蹟與 歷史建築大木構件的含水率。因為木結構若有漏水或長期處於濕潤狀態，即容易 招致腐朽菌、白蟻等侵蝕，破壞木材，使木材強度降低，進而影響整體結構之安 全性。. 壹、含水率計 含水率計並非檢測出其劣化本身，而是可獲得次述資訊：含水率可成為 表示劣化危險性之指標、腐朽等之劣化部等因有漏水等情形，所以很快會成 高含水率。可說是極為重要儀器。 劣化診斷可使用攜帶型之電氣式含水率計，具體有次述兩種。 一、直流電阻式含水率計 原理：利用在木材中所含有水分量會與電阻成比例的變化之性質的儀 器，由電阻值轉化成含水率之刻度者。. 17.
(31) 濕氣與白蟻對古蹟與歷史建築木作破壞鑑定工作手冊 特徵： 1. 只能測定含水率 4～35％範圍內（較此為高含水率則無法測定）。 2. 只能測定電極被插入表層部之含水率。 3. 不太受樹種或比重之影響。 4. 因受鹽分之影響較大，所以對於含鹽分之防腐處理木材有必要補 正。 5. 會受溫度之影響。 二、高周波式含水率計 原理：利用木材誘電率（絕乾狀態為 2～3） ，會隨含水率增加而增大， （水 之誘電率為 81）之特性。 特徵： 1. 不會傷害到木材表面，至纖維飽和點（F.S.P.，約 30％）以上之 高含水率為止均能測定。 2. 不會受溫度之影響。 3. 比起電阻式含水率可測得較深層之含水率。 4. 受比重之影響較大，因此必須加以補正。 實際在使用時，因依儀器有其特異性，各個之使用儀器對於各材種先進 行校正是必要的。在 CNS452 木材含水率測定法是採用絕乾法，其係將試片 （小試片）置於烘箱內（溫度 100～105℃）乾燥至恆量為止，由次式求出其 含水率者： ｕ％＝ (Wu－Wo / Wo)×100 上式中，u 為含水率（％） ，Wu 與 Wo 各為試片含有 u％及絕乾時之質量。 在此需就各樹種，包含扁柏、紅檜、柳杉、杉木、櫸木、樟木等樹種，進行 電阻式、高周波式及絕乾等三種含水率測定，再求出同一樹種，由不同方法 所求出含水率相互間的迴歸直線式，以作為調整之需。. 18.
(32) 第三章 濕氣檢測. 在含水率檢測上有些許特性及優缺點分列如（表 3.1.1）。. 表 3.1.1 含水率計檢測特性表 特性. 優點. 1.檢測工具輕巧，攜帶方 1.其檢測成本低廉。 便。 2.能與其他檢測方法相 2.高周波含水率計檢測 應證。 上對構件無損害。 3.檢測人員無安全上之 顧慮。 4.需與其它方法一同使 用進行評估。. 缺點 1.電阻式含水率計檢測 上對構件有微破壞。 2.無法直接評估檢測結 果。 3.其含水率越高時其誤 差值就越大，需進行校 正。. 第二節 含水率計種類、操作程序與比較 壹、Delmhorst 系列含水率計 電阻式含水率計的原理為利用各種不同素材之間的電導特性和水量成份之 間的關係來尋求素材之含水率。電導計有 2 到 4 個金屬探針或釘，其作用為插入 建築材料中，藉由電極之間的電傳導來讀取含水率成分。假如水分含量偏高的 話，則電傳導率將增加，因此會有較高的水分含量讀值， （表 3.2.1）為 Delmhorst 系列含水率計優缺點比較表。. 表 3.2.1 DELMHORST 系列含水率計操作程序、優缺點比較表. 電阻式含水率 計(Delmhorst RDM-2S). 19.
(33) 濕氣與白蟻對古蹟與歷史建築木作破壞鑑定工作手冊 電阻式含水率計的原理為利用各種不同素材之間的電導特 性和水量成份之間的關係來尋求素材之含水率。電導計有 2 到 4 個金屬探針或釘，其作用為插入建築材料中，藉由電極之間的 儀器特性及原. 電傳導來讀取含水率成分。假如水分含量偏高的話，則電傳導. 理. 率將增加，因此會有較高的水分含量讀值。電傳導率反應水分 含量，本儀器包括類比(針指標)數字化的(文字數字指標)顯 示，利用液晶(LCD)或者發光二極體技術來顯示數字化讀值，木 材材種會影響電傳率數值，該含水率計的樹種被預設為花旗松。 1. 開電源 2. 樹種設定 3. 溫度設定. 操作程序. 4. 依樹徑大小決定採用長釘或是短釘 5. 探測釘垂直木理方向打入木材內部 6. 讀取含水率數值 1. 使用本含水率計能測試建築材料的含水量來節省建築物組 裝之建造成本。 2. 不適當含水量經常在安裝之後導致顧客服務問題，因為會有 發霉、牆壁裂縫、釘子發出砰的聲響、樓地板發出刺耳聲、. 儀器優點. 在木地板裡發生不可接受裂縫寬度以及油漆剝落等等。 3. 建築材料上的水分讀值能在短短幾秒內被測得，相較於其它 的方法是需要幾小時或是幾天的時間為快。 4. 一些含水率計有能力儲存數據，進行統計計算，並且把數據 下載到電腦，以利進行品質控制以及程式分析。. 缺點（侷限性） 1. 雖然在木材含水量和電導特性之間的關係是眾所周知的，但. 20.
(34) 第三章 濕氣檢測 是只侷限於某個含水率之百分比內。電阻式含水率計在 4.5-60 %之木材含水量範圍是準確的，超過 30 %的含水率讀 值提供性質上訊息，但不一定符合實際含水量。 2. 素材之含水率計讀值可當作是有效的數值，但不能解釋為木 材本身精確的數值，除非採用另一種含水率測試方法來相佐 證，來找出其相關性。 3. 其它限制的因素包含：溫度、水分分佈、材種、密度、材料 厚度、覆蓋物以及材料有無其它的外加處理。如果含水率讀 數在儀表校準溫度以外之其他溫度測量，含水率計讀數必須 被調整。如果是在含水率計輸入當時的溫度也是一種方法， 另一種方法為採用實際木材含水率與溫度關係之表格校正 法。 4. 電阻式含水率計對溫度和材種相當敏感，除了花旗松以外的 其它材種通常需要改正或者校準。. 電阻式含水率 計(Delmhorst RDM-2). 電阻式含水率計的原理為利用各種不同素材之間的電導特性和 水量成份之間的關係來尋求素材之含水率。電導計有 2 到 4 個 儀器特性及原 金屬探針或釘，其作用為插入建築材料中，藉由電極之間的電 理 傳導來讀取含水率成分。假如水分含量偏高的話，則電傳導率 將增加，因此會有較高的水分含量讀值。電傳導率反應水分含. 21.
(35) 濕氣與白蟻對古蹟與歷史建築木作破壞鑑定工作手冊 量，本儀器包括類比(針指標)數字化的(文字數字指標)顯示， 利用液晶(LCD)或者發光二極體技術來顯示數字化讀值，木材材 種會影響電傳率數值，該含水率計的樹種被預設為花旗松。 1. 開電源 2. 樹種設定 3. 溫度設定 操作程序. 4. 依樹徑大小決定採用長釘或是短釘 5. 探測釘垂直木理方向打入木材內部 6. 讀取含水率數值 RDM-2S 與 RDM-2 含水率計具有收集以及分析統計資料的功能。 每一個模式有微處理電路，包含內建樹種以及溫度收集器以及. 儀器優點 儲存含水率讀值。RDM-2S 含水率計與電腦連線產生報告以及歷 程，而這些資料將變成程式品質控制的參數。 1. 雖然在木材含水量和電導特性之間的關係是眾所周知的，但 是只侷限於某個含水率之百分比內。電阻式含水率計在 4.5-60 %之木材含水量範圍是準確的，超過 30 %的含水率讀 值提供性質上訊息，但不一定符合實際含水量。 2. 素材之含水率計讀值可當作是有效的數值，但不能解釋為木 材本身精確的數值，除非採用另一種含水率測試方法來相佐 缺點（侷限性） 證，來找出其相關性。 3. 其它限制的因素包含：溫度、水分分佈、材種、密度、材料 厚度、覆蓋物以及材料有無其它的外加處理。如果含水率讀 數在儀表校準溫度以外之其他溫度測量，含水率計讀數必須 被調整。如果是在含水率計輸入當時的溫度也是一種方法， 另一種方法為採用實際木材含水率與溫度關係之表格校正 22.
(36) 第三章 濕氣檢測 法。 4. 電阻式含水率計對溫度和材種相當敏感，除了花旗松以外的 其它材種通常需要改正或者校準。. 電阻式含水率 計(Delmhorst R-2000). 1. 含水率量測範圍從 6-60 % 儀器特性及原 理. 2. 微控制電路校正各別的樹種以及溫度 3. 可讀取 100 筆的資料 4. 當預設的含水率到達時 Set-point audio 會發出通告 1. 開電源 2. 樹種設定 3. 溫度設定. 操作程序. 4. 依樹徑大小決定採用長釘或是短釘 5. 探測釘垂直木理方向打入木材內部 6. 讀取含水率數值 1. 本含水率計能測試建築材料的含水量來節省建築物組裝之 建造成本。. 儀器優點. 2. 不適當含水量經常在安裝之後導致顧客服務問題，因為會有 發霉、牆壁裂縫、釘子發出砰的聲響、樓地板發出刺耳聲、 在木地板裡發生不可接受裂縫寬度以及油漆剝落等等。. 23.
(37) 濕氣與白蟻對古蹟與歷史建築木作破壞鑑定工作手冊 3. 建築材料上的水分讀值能在短短幾秒內被測得，相較於其它 的方法是需要幾小時或是幾天的時間為快。 4. 含水率計有能力儲存數據，進行統計計算，並且把數據下載 到電腦，以利進行品質控制以及程式分析。 1. 在木材含水量和電導特性之間的關係是眾所周知的，但是只 侷限於某個含水率之百分比內。電阻式含水率計在 6-60 % 含水量範圍是準確的，超過 30 %的含水率讀值提供性質上訊 息，但不一定符合實際含水量。 2. 素材之含水率計讀值可當作是有效的數值，但不能解釋為木 材本身精確的數值，除非採用另一種含水率測試方法來相佐 缺點（侷限性）. 證，來找出其相關性。 3. 其它限制的因素包含：溫度、水分分佈、材種、密度、材料 厚度、覆蓋物以及材料有無其它的外加處理。如果含水率讀 數在儀表校準溫度以外之其他溫度測量，含水率計讀數必須 被調整。如果是在含水率計輸入當時的溫度也是一種方法， 另一種方法為採用實際木材含水率與溫度關係之表格校正 法。. 電阻式含水率 計(Delmhorst RC-1E). 儀器特性及原 理. 24. 1. 裝配在華美的硬木盒裡 2. 三種指針刻度量測含水率(6-80 %).
(38) 第三章 濕氣檢測 3. 溫度穩定迴路 4. 內建自動斷電計時器 5. 有一個南方松調節控制器(RC-1E/SP) 6. 受窯乾操作者喜愛 1. 開電源 2. 樹種設定 3. 溫度設定 操作程序. 4. 依樹徑大小決定採用長釘或是短釘 5. 探測釘垂直木理方向打入木材內部 6. 讀取含水率數值 1. 本含水率計能測試建築材料的含水量來節省建築物組裝之 建造成本。 2. 不適當含水量經常在安裝之後導致顧客服務問題，因為會有 發霉、牆壁裂縫、釘子發出砰的聲響、樓地板發出刺耳聲、. 儀器優點. 在木地板裡發生不可接受裂縫寬度以及油漆剝落等等。 3. 建築材料上的水分讀值能在短短幾秒內被測得，相較於其它 的方法是需要幾小時或是幾天的時間為快。 4. 含水率計有能力儲存數據，進行統計計算，並且把數據下載 到電腦，以利進行品質控制以及程式分析 1. 在木材含水量和電導特性之間的關係是眾所周知的，但是只 侷限於某個含水率之百分比內。電阻式含水率計在 6-80 %. 缺點（侷限性）. 含水量範圍是準確的，超過 30 %的含水率讀值提供性質上訊 息，但不一定符合實際含水量。 2. 素材之含水率計讀值可當作是有效的數值，但不能解釋為木 25.
(39) 濕氣與白蟻對古蹟與歷史建築木作破壞鑑定工作手冊 材本身精確的數值，除非採用另一種含水率測試方法來相佐 證，來找出其相關性。 3. 其它限制的因素包含：溫度、水分分佈、材種、密度、材料 厚度、覆蓋物以及材料有無其它的外加處理。如果含水率讀 數在儀表校準溫度以外之其他溫度測量，含水率計讀數必須 被調整。如果是在含水率計輸入當時的溫度也是一種方法， 另一種方法為採用實際木材含水率與溫度關係之表格校正 法。. 電阻式含水率 計(Delmhorst J-2000) 1. 微控制電路 2. 校正 48 種樹種以及溫度(°F 與°C) 儀器特性及原 理. 3. 最大讀值容量為 100 筆 4. 含水率量測範圍介於 6-40 % 5. 外接外部探針電極棒 1. 開電源 2. 樹種設定 3. 溫度設定. 操作程序. 4. 依樹徑大小決定採用長釘或是短釘 5. 探測釘垂直木理方向打入木材內部 6. 讀取含水率數值. 26.
(40) 第三章 濕氣檢測 1. 本含水率計能測試建築材料的含水量來節省建築物組裝之 建造成本。 2. 不適當含水量經常在安裝之後導致顧客服務問題，因為會有 發霉、牆壁裂縫、釘子發出砰的聲響、樓地板發出刺耳聲、 儀器優點. 在木地板裡發生不可接受裂縫寬度以及油漆剝落等等。 3. 建築材料上的水分讀值能在短短幾秒內被測得，相較於其它 的方法是需要幾小時或是幾天的時間為快。 4. 含水率計有能力儲存數據，進行統計計算，並且把數據下載 到電腦，以利進行品質控制以及程式分析 1. 在木材含水量和電導特性之間的關係是眾所周知的，但是只 侷限於某個含水率之百分比內。電阻式含水率計在 6-40 % 含水量範圍是準確的，超過 30 %的含水率讀值提供性質上訊 息，但不一定符合實際含水量。 2. 素材之含水率計讀值可當作是有效的數值，但不能解釋為木 材本身精確的數值，除非採用另一種含水率測試方法來相佐. 缺點（侷限性）. 證，來找出其相關性。 3. 其它限制的因素包含：溫度、水分分佈、材種、密度、材料 厚度、覆蓋物以及材料有無其它的外加處理。如果含水率讀 數在儀表校準溫度以外之其他溫度測量，含水率計讀數必須 被調整。如果是在含水率計輸入當時的溫度也是一種方法， 另一種方法為採用實際木材含水率與溫度關係之表格校正 法。. 27.
(41) 濕氣與白蟻對古蹟與歷史建築木作破壞鑑定工作手冊. 電阻式含水率 計(Delmhorst J-4). 1. 含水率量測範圍介於6 -30 % 2. 類比資料輸出 3. 內建口徑測定儀 儀器特性及原 4. 溫度穩定迴路 理 5. 手提方便 6. 9 V電池 7. 人工特製外殼 1. 開電源 2. 樹種設定 3. 溫度設定 操作程序. 4. 依樹徑大小決定採用長釘或是短釘 5. 探測釘垂直木理方向打入木材內部 6. 讀取含水率數值 1. 本含水率計能測試建築材料的含水量來節省建築物組裝之 建造成本 2. 不適當含水量經常在安裝之後導致顧客服務問題，因為會有. 儀器優點 發霉、牆壁裂縫、釘子發出砰的聲響、樓地板發出刺耳聲、 在木地板裡發生不可接受裂縫寬度以及油漆剝落等等 3. 建築材料上的水分讀值能在短短幾秒內被測得，相較於其它. 28.
(42) 第三章 濕氣檢測 的方法是需要幾小時或是幾天的時間為快 4. 含水率計有能力儲存數據，進行統計計算，並且把數據下載 到電腦，以利進行品質控制以及程式分析 1. 在木材含水量和電導特性之間的關係是眾所周知的，但是只 侷限於某個含水率之百分比內。電阻式含水率計在 6-30 % 含水量範圍是準確的，超過 30 %的含水率讀值提供性質上訊 息，但不一定符合實際含水量 2. 素材之含水率計讀值可當作是有效的數值，但不能解釋為木 材本身精確的數值，除非採用另一種含水率測試方法來相佐 缺點（侷限性）. 證，來找出其相關性 3. 其它限制的因素包含：溫度、水分分佈、材種、密度、材料 厚度、覆蓋物以及材料有無其它的外加處理。如果含水率讀 數在儀表校準溫度以外之其他溫度測量，含水率計讀數必須 被調整。如果是在含水率計輸入當時的溫度也是一種方法， 另一種方法為採用實際木材含水率與溫度關係之表格校正 法. 電阻式含水率 計(Delmhorst J-Lite). 1. 微控制電路增加可靠性以及精確性 儀器特性及原 2. 12 倍 LED-不管在日夜皆方便讀取資料 理 3. 含水率量測範圍介於 6-30 %. 29.
(43) 濕氣與白蟻對古蹟與歷史建築木作破壞鑑定工作手冊 4. 連接一個外部的探針電極棒(26-ES slide hammer) 1. 開電源 2. 樹種設定 3. 溫度設定 操作程序. 4. 依樹徑大小決定採用長釘或是短釘 5. 探測釘垂直木理方向打入木材內部 6. 讀取含水率數值 1. 本含水率計能測試建築材料的含水量來節省建築物組裝之 建造成本 2. 不適當含水量經常在安裝之後導致顧客服務問題，因為會有 發霉、牆壁裂縫、釘子發出砰的聲響、樓地板發出刺耳聲、. 儀器優點. 在木地板裡發生不可接受裂縫寬度以及油漆剝落等等 3. 建築材料上的水分讀值能在短短幾秒內被測得，相較於其它 的方法是需要幾小時或是幾天的時間為快 4. 含水率計有能力儲存數據，進行統計計算，並且把數據下載 到電腦，以利進行品質控制以及程式分析 1. 在木材含水量和電導特性之間的關係是眾所周知的，但是只 侷限於某個含水率之百分比內。電阻式含水率計在 6-30 % 含水量範圍是準確的，超過 30 %的含水率讀值提供性質上訊 息，但不一定符合實際含水量. 缺點（侷限性） 2. 素材之含水率計讀值可當作是有效的數值，但不能解釋為木 材本身精確的數值，除非採用另一種含水率測試方法來相佐 證，來找出其相關性 3. 其它限制的因素包含：溫度、水分分佈、材種、密度、材料 30.
(44) 第三章 濕氣檢測 厚度、覆蓋物以及材料有無其它的外加處理。如果含水率讀 數在儀表校準溫度以外之其他溫度測量，含水率計讀數必須 被調整。如果是在含水率計輸入當時的溫度也是一種方法， 另一種方法為採用實際木材含水率與溫度關係之表格校正 法. 電阻式含水率 計(Delmhorst BD-10). 1. 可量測混凝土、木材、石材、水泥板和外牆保溫系統、以及 其它的材質 2. 為一可靠性以及具精度的儀器 3. 含水率量測範圍介於 6-40 % 儀器特性及原 理. 4. 在其它材質之量測方面有 0-100 組之參考比例 5. 類比資料讀出 6. 內建口徑測定儀器 7. 溫度穩定迴路 8. 人工精美外殼、手提方便 9. 9 伏特電池 1. 分別以45°角鑽兩個1/4吋的孔洞 2. 推#21-E Electrode進入洞裡. 操作程序 3. 按讀取鍵1去讀取比例 4. 以木材的讀值為標準去校正其它材質的讀值. 31.
(45) 濕氣與白蟻對古蹟與歷史建築木作破壞鑑定工作手冊 1. 本含水率計能測試建築材料的含水量來節省建築物組裝之 建造成本 2. 不適當含水量經常在安裝之後導致顧客服務問題，因為會有 發霉、牆壁裂縫、釘子發出砰的聲響、樓地板發出刺耳聲、 儀器優點. 在木地板裡發生不可接受裂縫寬度以及油漆剝落等等 3. 建築材料上的水分讀值能在短短幾秒內被測得，相較於其它 的方法是需要幾小時或是幾天的時間為快 4. 含水率計有能力儲存數據，進行統計計算，並且把數據下載 到電腦，以利進行品質控制以及程式分析 1. 在木材含水量和電導特性之間的關係是眾所周知的，但是只 侷限於某個含水率之百分比內。電阻式含水率計在 6-40 % 含水量範圍是準確的，超過 30 %的含水率讀值提供性質上訊 息，但不一定符合實際含水量 2. 素材之含水率計讀值可當作是有效的數值，但不能解釋為木 材本身精確的數值，除非採用另一種含水率測試方法來相佐. 缺點（侷限性）. 證，來找出其相關性 3. 其它限制的因素包含：溫度、水分分佈、材種、密度、材料 厚度、覆蓋物以及材料有無其它的外加處理。如果含水率讀 數在儀表校準溫度以外之其他溫度測量，含水率計讀數必須 被調整。如果是在含水率計輸入當時的溫度也是一種方法， 另一種方法為採用實際木材含水率與溫度關係之表格校正 法. 32.
(46) 第三章 濕氣檢測. 電阻式含水率 計(Delmhorst BD-2100). 1. 儀器設定為量測木材、混凝土、水泥板和外牆保溫系統、石 膏板以及其它的材質 2. 含水率量測範圍為 6-40 %(木材) 3. 含水率量測範圍為 0.2-50 %(石膏板) 儀器特性及原 理. 4. 其它材質的量測(0-100 之參考比例) 5. 數位化讀出 6. 手提方便 7. 9 伏特電池 8. 有堅固的外殼 9. 微控制迴路 1. 設定樹種. 操作程序. 2. 以平行木理的方向將pins 6的探針插入木材 3. 讀取含水率含量(儀器在2秒內讀取完畢) 1. 本含水率計能測試建築材料的含水量來節省建築物組裝之 建造成本 2. 不適當含水量經常在安裝之後導致顧客服務問題，因為會有. 儀器優點 發霉、牆壁裂縫、釘子發出砰的聲響、樓地板發出刺耳聲、 在木地板裡發生不可接受裂縫寬度以及油漆剝落等等 3. 建築材料上的水分讀值能在短短幾秒內被測得，相較於其它. 33.
(47) 濕氣與白蟻對古蹟與歷史建築木作破壞鑑定工作手冊 的方法是需要幾小時或是幾天的時間為快 4. 含水率計有能力儲存數據，進行統計計算，並且把數據下載 到電腦，以利進行品質控制以及程式分析 1. 材含水量和電導特性之間的關係是眾所周知的，但是只侷限 於某個含水率之百分比內。電阻式含水率計在 6-40 %含水量 範圍是準確的，超過 30 %的含水率讀值提供性質上訊息，但 不一定符合實際含水量 2. 素材之含水率計讀值可當作是有效的數值，但不能解釋為木 材本身精確的數值，除非採用另一種含水率測試方法來相佐 缺點（侷限性）. 證，來找出其相關性 3. 其它限制的因素包含：溫度、水分分佈、材種、密度、材料 厚度、覆蓋物以及材料有無其它的外加處理。如果含水率讀 數在儀表校準溫度以外之其他溫度測量，含水率計讀數必須 被調整。如果是在含水率計輸入當時的溫度也是一種方法， 另一種方法為採用實際木材含水率與溫度關係之表格校正 法. 電阻式含水率 計(Delmhorst RDM3). Delmhorst 儀器公司發展出一套 RDM3 手提式含水率計。目前新 儀器特性及原 增的功能為全螢幕讀值記憶，具有日期以及時間的標誌功能、 理 工作群組、圖形顯示、容易去操作選項功能、全自動關機、紅. 34.
(48) 第三章 濕氣檢測 外線連結到電腦以及可選擇性的適用軟體。 1. 開電源 2. 樹種設定 3. 溫度設定 操作程序. 4. 依樹徑大小決定採用長釘或是短釘 5. 探測釘垂直木理方向打入木材內部 6. 讀取含水率數值 1. 本含水率計能測試建築材料的含水量來節省建築物組裝之 建造成本 2. 不適當含水量經常在安裝之後導致顧客服務問題，因為會有 發霉、牆壁裂縫、釘子發出砰的聲響、樓地板發出刺耳聲、. 儀器優點. 在木地板裡發生不可接受裂縫寬度以及油漆剝落等等 3. 建築材料上的水分讀值能在短短幾秒內被測得，相較於其它 的方法是需要幾小時或是幾天的時間為快 4. 含水率計有能力儲存數據，進行統計計算，並且把數據下載 到電腦，以利進行品質控制以及程式分析 1. 材含水量和電導特性之間的關係是眾所周知的，但是只侷限 於某個含水率之百分比內。電阻式含水率計在 6-80 %含水量 範圍是準確的，超過 30 %的含水率讀值提供性質上訊息，但 不一定符合實際含水量. 缺點（侷限性） 2. 素材之含水率計讀值可當作是有效的數值，但不能解釋為木 材本身精確的數值，除非採用另一種含水率測試方法來相佐 證，來找出其相關性 3.. 其它限制的因素包含：溫度、水分分佈、材種、. 35.
(49) 濕氣與白蟻對古蹟與歷史建築木作破壞鑑定工作手冊 密度、材料厚度、覆蓋物以及材料有無其它的外 加處理。如果含水率讀數在儀表校準溫度以外之 其他溫度測量，含水率計讀數必須被調整。如果 是在含水率計輸入當時的溫度也是一種方法，另 一種方法為採用實際木材含水率與溫度關係之表 格校正法. 貳、Wagner 系列含水率計 Wagner 電子產品進行含水率檢測巳經將近有三十幾年的歷史了以及是森林 檢測工業所喜愛儀器。在工業上，Wagner 先進的電磁波技術巳經被專業的木材 分等組織以及科學家所詳細檢視。與先前探針穿針的技術相較之下，Wagner 含 水率計是可信賴的以及容易操作的儀器。傳統的探針穿剌技術只是達到一個線的 檢測範圍，會受到其它環境因子(溫度、濕度等)的影響。相對地，Wagner 含水 率計是一個三維的檢測工具而且不會受到溫度以及其它的環境影向， （表 3.2.2） 為 Wagner 系列含水率計優缺點比較表。. 表 3.2.2 Wagner 系列含水率計操作程序、優缺點比較表 含水率計(The Wagner 205. MMC. Digital. Shopline Moisture Meter) 儀器特性及原. 36. Wagner MMC 205 含水率計量測範圍為 5-20 %，量測木材深度為.
(50) 第三章 濕氣檢測 理. 0.75"-1.5"。本儀器可選擇樹種設定、減少含水率手冊修正的 程序，也不受溫度以及表面含水率的影響，適用於林業。 1. 去按開關鈕 2. 將感應器平貼受測物. 操作程序. 3. 讀取量測之含水率數值(適用於木材) 4. 假如木材不是花旗松，必須進行校正 1. 非破壞檢測 2. 可選擇性的樹種設定. 儀器優點. 3. 儀器自動校正含水率 4. 數位化顯示 1. 含水率適用範圍為 5-20 % 2. 素材之含水率計讀值可當作是有效的數值，但不能解釋為木. 缺點（侷限性）. 材本身精確的數值，除非採用另一種含水率測試方法來相佐 證，來找出其相關性. 含水率計(The Wagner MMC 210 Digital Proline Moisture Meter) 快速而且精確地量測粗糙至刨光的木材含水率。高彈性，量測 儀器特性及原. 含水率範圍介於 5-30 %，適用木材厚度為 0.75"-1.5"。此儀器. 理. 也允許使用者去選擇樹種，減少手冊修正的程序以及提供一個 單一的壓/握特性。且未受到溫度以及表面含水率的影響。本儀 37.
(51) 濕氣與白蟻對古蹟與歷史建築木作破壞鑑定工作手冊 器設計為地板製造以及安裝者、傢俱以及木屋施作者、製材供 應者、承包商或是建築商、檢測者、建築師以及工程師。適用 於木材以及其它材質的含水率檢測。藉由此儀器的檢測去確認 含水率問題以及校正問題，並可以大大地減少霉菌所造成的危 險。 1. 去按開關鈕 2. 將感應器平貼受測物 操作程序. 3. 讀取量測之含水率數值(適用於木材) 4. 假如木材不是花旗松，必須進行校正 1. 可選擇樹種設定，減少手冊修正的程序 2. 讀取容易(數位化顯示，含水率讀值精度為 0.1 %) 3. 按住按鍵可以維持讀值顯示，方便讀取. 儀器優點. 4. 不受木材溫度的影響 5. 電磁波技術 6. 包含堅固的尼龍袋 素材之含水率計讀值可當作是有效的數值，但不能解釋為木材. 缺點（侷限性） 本身精確的數值，除非採用另一種含水率測試方法來相佐證， 來找出其相關性 含水率計(The Wagner MMC 220 Extended Range Moisture Meter). 38.
(52) 第三章 濕氣檢測 Wagner MMC 220 含水率計量測範圍為 5-30 %，量測木材深度為 0.75"-1.5"。本儀器可選擇樹種設定、減少含水率手冊修正的 儀器特性及原 程序，也不受溫度以及表面含水率的影響。本儀器適用於地板 理 製造以及安裝者、傢俱以及木屋製造者、製材供應者、建築商、 檢測人員、建築師以及工程師。 1. 去按開關鈕 2. 將感應器平貼受測物 操作程序. 3. 讀取量測之含水率數值(適用於木材) 4. 假如木材不是花旗松，必須進行校正 1. 可選擇樹種設定，減少手冊修正的程序 2. 讀取容易(數位化顯示，含水率讀值精度為 0.1 %). 儀器優點. 3. 內建記憶體以及顯示高/低/平均含水率含量值 4. 不受木材溫度的影響 5. 電磁波技術 素材之含水率計讀值可當作是有效的數值，但不能解釋為木材. 缺點（侷限性） 本身精確的數值，除非採用另一種含水率測試方法來相佐證， 來找出其相關性 含水率計 (Narrow Reading Shopline L609) 儀器特性及原. 理想細長製材之測試，Shopline L609 含水率計可探測試材全厚. 理. 度。這對木材工業是一套專業的儀器。重量只達 4 盎司，這套. 39.
(53) 濕氣與白蟻對古蹟與歷史建築木作破壞鑑定工作手冊 儀器是一套容易使用的的超音波儀器。 1. 按開關鈕 2. 將感應器平貼受測物 操作程序. 3. 讀取量測之含水率數值(適用於木材) 4. 假如木材不是花旗松，必須進行校正 1. 非破壞檢測儀器 2. 為細長製材之檢測儀器 3. 掃描範圍為 8.75" x 2.5" x 0.5". 儀器優點. 4. 含水率檢測範圍為 4-22 % 5. 壓持按鍵去得到含水率讀值 6. 重量只達 4 盎司 7. 操作容易 素材之含水率計讀值可當作是有效的數值，但不能解釋為木材. 缺點（侷限性） 本身精確的數值，除非採用另一種含水率測試方法來相佐證， 來找出其相關性. 含水率計 (Proline L606). 利用電磁波技術精確的量測出木材水分含量從 5-30 %，保固期 儀器特性及原 為一年。Proline L606 含水率計為林業、傢俱製造業、地板組 理 裝業、承包商所喜愛。 操作程序. 40. 1. 按開關鈕.
(54) 第三章 濕氣檢測 2. 將感應器平貼受測物 3. 讀取量測之含水率數值(適用於木材) 4. 假如木材不是花旗松，必須進行校正 1. 非破壞檢測系統 2. 珍袖型尺寸，攜帶方便 儀器優點. 3. 1 分鐘自動關機功能 4. 包含電池、操作手冊以及外殼 素材之含水率計讀值可當作是有效的數值，但不能解釋為木材. 缺點（侷限性） 本身精確的數值，除非採用另一種含水率測試方法來相佐證， 來找出其相關性. 含水率計 (Dual Depth Proline L607). Dual Depth L607 設計的用途為去量測塗裝後的傢俱，是地板安 儀器特性及原 裝業者理想的儀器，它不只是去量測木材的含水率而且可以監 理 測加工的過程。 1. 按開關鈕 2. 將感應器平貼受測物 操作程序. 3. 讀取量測之含水率數值(適用於木材) 4. 假如木材不是花旗松，必須進行校正. 儀器優點. 1. 非破壞檢測系統. 41.
(55) 濕氣與白蟻對古蹟與歷史建築木作破壞鑑定工作手冊 2. 適用高精度含水率量測的林業 3. 珍袖型尺寸，攜帶方便 4. 1 分鐘自動關機功能 5. 包含電池、操作手冊以及外殼 素材之含水率計讀值可當作是有效的數值，但不能解釋為木材 缺點（侷限性） 本身精確的數值，除非採用另一種含水率測試方法來相佐證， 來找出其相關性. 含水率計 (Building Inspector BI2200). BI2200 含水率計能夠精確地提供相對含水率讀值以及廣泛地應 用於各式建材，包含灰泥、熟石膏、不塗灰泥的石牆、陶製瓷 磚、亞麻油地氈、屋頂板、屋頂用的材料、屋頂用毛氈、壁紙 等。這套儀器是無探針式的而且手提方便可以說是一項工程藝 術結晶，採用非插入式的電磁波技術在含水率的量測。 儀器特性及原 其特性為 理 1. 可應用的材料包含灰泥、熟石膏、不塗灰泥的石牆、陶製瓷 磚、亞麻油地氈、屋頂板、屋頂用的材料、屋頂用毛氈、壁 紙 2. 大的數位化顯示螢幕包含資料保留特性以及低電池指示器 3. Teflon 感應器保護墊免於儀器磨損. 42.
(56) 第三章 濕氣檢測 4. 自動關機以延長電池使用 5. 重量輕以及耐磨設計 6. 環狀腰帶彈道攜型外殼 1. 按開關鈕 2. 將感應器平貼受測物 操作程序. 3. 讀取量測之含水率數值(適用於木材) 4. 假如木材不是花旗松，必須進行校正 1. 堅固的外殼保護感應器以防表面磨損 2. 資料保留模式儲存最新的資料 3. 大且亮的數位化顯示器 4. 自動關機裝置以節省電池電力 5. 耐磨珍袖型尺寸設計. 儀器優點. 6. 只要二個按鍵就可輕鬆上手 7. 低電力指示器 8. 使用 9 V 電池以及皮套 9. 製造廠-直接技術支援 10.重量輕、耐磨設計 素材之含水率計讀值可當作是有效的數值，但不能解釋為木材. 缺點（侷限性） 本身精確的數值，除非採用另一種含水率測試方法來相佐證， 來找出其相關性. 叁、KETT 系列含水率計 產品的含水率會大大的影響產品的品質，小小的錯誤會有很大的負作用。所 以在進行檢測以及評估時要保持儀器的修正以及正當的量測，這樣就能得到良好 43.
(57) 濕氣與白蟻對古蹟與歷史建築木作破壞鑑定工作手冊 的含水率數值。Kett 發展出各式各樣的含水率計，其目的就是為了服務顧客去 得到待測物更精確的水量成份， （表 3.2.3）為 KETT 系列含水率計優缺點比較表。. 表 3.2.3 KETT 系列含水率計操作程序、優缺點比較表 含水率計 (KETT HM-520/HM-53 0) 這套儀器為靈巧、容易使用之高週波含水率計，操作是非常簡 單。 1. 當設定樹種、比重、厚度以及正確的溫度後，簡單的接觸木 材表面 2. 藉由電腦計算出其含水率值(執行誤差校正) 儀器特性及原 3. 由於其檢測之範圍為 2-150 %，所以可以適用於任何木材 理 4. 由於 HM-520/HM-530 配置蜂鳴器，所以量測含水率含量超過 設定值時會發出蜂鳴聲 5. HM-520/HM-530 符合國家標準以及能進行詳細之檢測 6. HM-520/HM-530 通過日本 Home & Wood Technology Center Exam 以及獲得該單位的贊許，是一套值得信賴的儀器 1. 開電源 2. 樹種設定 操作程序 3. 溫度設定 4. 使用高週波測試木材內部含水量. 44.
